D.11.02.00 Urządzenia sportowe

Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
D-11.02.00
Urządzenia sportowe

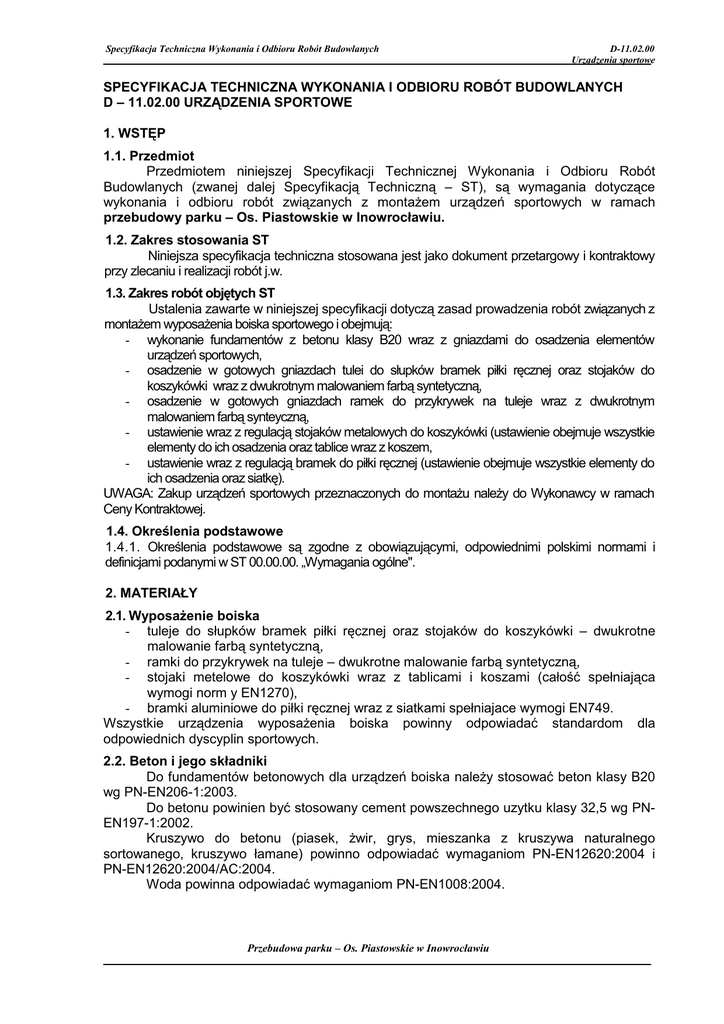

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
D – 11.02.00 URZĄDZENIA SPORTOWE
1. WSTĘP
1.1. Przedmiot
Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót
Budowlanych (zwanej dalej Specyfikacją Techniczną – ST), są wymagania dotyczące
wykonania i odbioru robót związanych z montaŜem urządzeń sportowych w ramach
przebudowy parku – Os. Piastowskie w Inowrocławiu.
1.2. Zakres stosowania ST
Niniejsza specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy
przy zlecaniu i realizacji robót j.w.
1.3. Zakres robót objętych ST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z
montaŜem wyposaŜenia boiska sportowego i obejmują:
- wykonanie fundamentów z betonu klasy B20 wraz z gniazdami do osadzenia elementów
urządzeń sportowych,
- osadzenie w gotowych gniazdach tulei do słupków bramek piłki ręcznej oraz stojaków do
koszykówki wraz z dwukrotnym malowaniem farbą syntetyczną,
- osadzenie w gotowych gniazdach ramek do przykrywek na tuleje wraz z dwukrotnym
malowaniem farbą synteyczną,
- ustawienie wraz z regulacją stojaków metalowych do koszykówki (ustawienie obejmuje wszystkie
elementy do ich osadzenia oraz tablice wraz z koszem,
- ustawienie wraz z regulacją bramek do piłki ręcznej (ustawienie obejmuje wszystkie elementy do
ich osadzenia oraz siatkę).
UWAGA: Zakup urządzeń sportowych przeznaczonych do montaŜu naleŜy do Wykonawcy w ramach
Ceny Kontraktowej.
1.4. Określenia podstawowe
1.4.1. Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i
definicjami podanymi w ST 00.00.00. „Wymagania ogólne".
2. MATERIAŁY
2.1. WyposaŜenie boiska
- tuleje do słupków bramek piłki ręcznej oraz stojaków do koszykówki – dwukrotne
malowanie farbą syntetyczną,
- ramki do przykrywek na tuleje – dwukrotne malowanie farbą syntetyczną,
- stojaki metelowe do koszykówki wraz z tablicami i koszami (całość spełniająca
wymogi norm y EN1270),
- bramki aluminiowe do piłki ręcznej wraz z siatkami spełniajace wymogi EN749.
Wszystkie urządzenia wyposaŜenia boiska powinny odpowiadać standardom dla
odpowiednich dyscyplin sportowych.
2.2. Beton i jego składniki
Do fundamentów betonowych dla urządzeń boiska naleŜy stosować beton klasy B20
wg PN-EN206-1:2003.
Do betonu powinien być stosowany cement powszechnego uzytku klasy 32,5 wg PNEN197-1:2002.
Kruszywo do betonu (piasek, Ŝwir, grys, mieszanka z kruszywa naturalnego
sortowanego, kruszywo łamane) powinno odpowiadać wymaganiom PN-EN12620:2004 i
PN-EN12620:2004/AC:2004.
Woda powinna odpowiadać wymaganiom PN-EN1008:2004.
Przebudowa parku – Os. Piastowskie w Inowrocławiu
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych
2.3. Składowanie
Składowanie materiałów i wyrobów zgodnie z zapisami
oraz wytycznymi producentów.
D-11.02.00
Urządzenia sportowe
aprobat
technicznych
3. SPRZĘT
Roboty wykonuje się ręcznie przy zastosowaniu drobnego sprzętu pomocniczego
zgodnego z wytycznymi producenta oraz aprobatami technicznymi.
4. TRANSPORT
Urządzenia sportowe przewozić środkami transportu, zgodnie z wytycznymi producenta oraz
aprobatami technicznymi.
Transport mieszanki
5. WYKONANIE ROBÓT
Fundamenty naleŜy wykonać z betonu klasy B20. W fundamentach wykonać gniazda do
osadzenia urządzeń boiska.
Wszystkie urządzenia winny być zamocowane do podłoŜa zgodne z zaleceniami producenta w
taki sposób by gwarantowały stabilność i bezpieczeństwao. Zamocowanie do podłoŜa winno takŜe
zapewniać szybki montaŜ i demontaŜ urządzenia. Mocowanie urządzenia powinno składać się ze stopy
fundamentowej z betonu B15, w której zatopiona jest tuleja moująca. Tuleja musi być wyposaŜona takŜe
w pokrywę zasłaniającą otwór, gdzie urządzenie nie jest zainstalowane.
6. KONTROLA JAKOŚCI ROBOT
Kontarola wykonania robót polega na sprawdzeniu zgodności wykonania robót z
Dokumentacją Projektową. Ponadto kontroli podlega zgodność uŜytych materiałów z
Dokumentacją Projektową.
7. OBMIAR ROBÓT
Jednostką obmiarową jest szt. (sztuka) zamontowanego elementu urządzenia boiska.
8. ODBIÓR ROBÓT
Roboty uznaje się za wykonane zgodnie z dokumentacja projektową, ST i
wymaganiami InŜyniera, jeŜeli wszystkie elementy zostały wykonane zgodnie z Dokumentacją
Projektową.
9. PODSTAWA PŁATNOŚCI
-
Cena wykonania robót obejmuje:
prace pomiarowe i roboty przygotowawcze,
pozyskanie i dostarczenie materiałów,
montaŜ i regulacja poszczególnych elementów urządzeń boiska,
roboty wykończeniowe i uporządkowanie terenu,
przeprowadzenie pomiarów i badań.
10. PRZEPISY ZWIĄZANE
Aprobaty techniczne urządzeń
