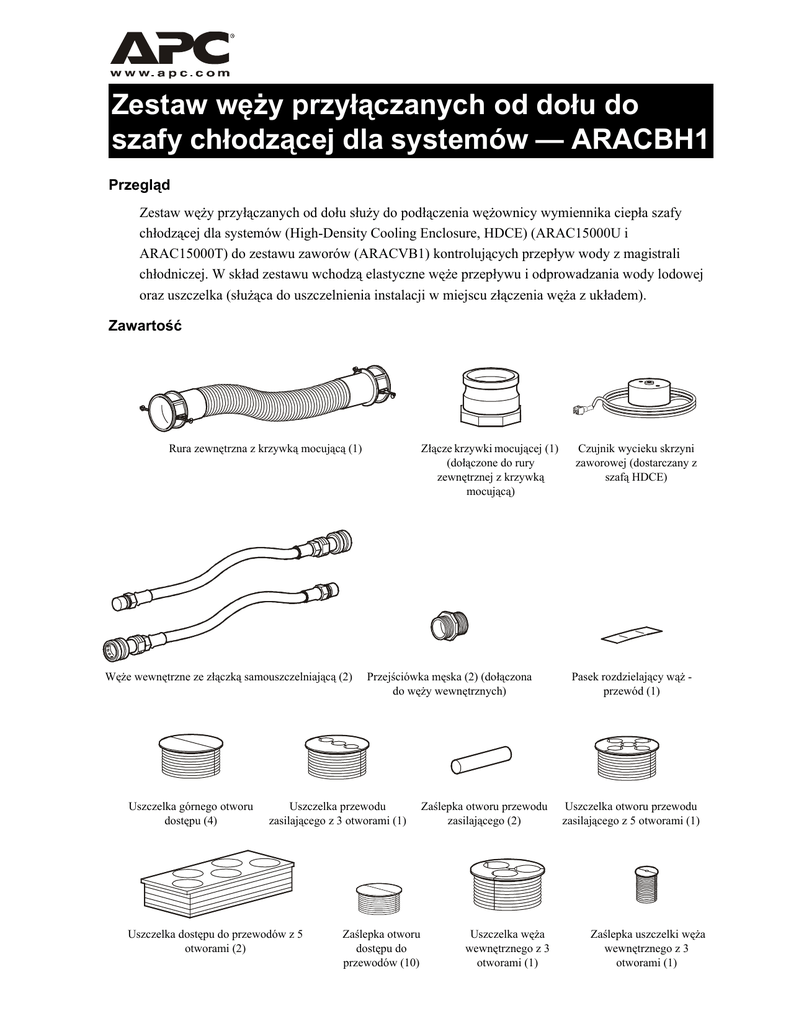

Zestaw węży przyłączanych od dołu do
szafy chłodzącej dla systemów — ARACBH1
Przegląd
Zestaw węży przyłączanych od dołu służy do podłączenia wężownicy wymiennika ciepła szafy
chłodzącej dla systemów (High-Density Cooling Enclosure, HDCE) (ARAC15000U i
ARAC15000T) do zestawu zaworów (ARACVB1) kontrolujących przepływ wody z magistrali
chłodniczej. W skład zestawu wchodzą elastyczne węże przepływu i odprowadzania wody lodowej
oraz uszczelka (służąca do uszczelnienia instalacji w miejscu złączenia węża z układem).
Zawartość
Rura zewnętrzna z krzywką mocującą (1)
Węże wewnętrzne ze złączką samouszczelniającą (2)
Uszczelka górnego otworu
dostępu (4)
Złącze krzywki mocującej (1)
(dołączone do rury
zewnętrznej z krzywką
mocującą)
Przejściówka męska (2) (dołączona
do węży wewnętrznych)
Uszczelka przewodu
zasilającego z 3 otworami (1)
Uszczelka dostępu do przewodów z 5
otworami (2)
Zaślepka otworu
dostępu do
przewodów (10)
Zaślepka otworu przewodu
zasilającego (2)
Uszczelka węża
wewnętrznego z 3
otworami (1)
Czujnik wycieku skrzyni
zaworowej (dostarczany z
szafą HDCE)
Pasek rozdzielający wąż przewód (1)
Uszczelka otworu przewodu
zasilającego z 5 otworami (1)
Zaślepka uszczelki węża
wewnętrznego z 3
otworami (1)
Potrzebne narzędzia (nie należą do wyposażenia)
Wazelina
Młotek gumowy
Taśma uszczelniająca
Przed rozpoczęciem
1. Zdjąć plastikowe osłony gwintów ze wszystkich węży.
ns0774a
wlejfoijweoiwef
ns0899a
2. Zdjąć złącze krzywki mocującej z rury zewnętrznej z krzywką mocującą.
2
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
ns0785a
Przegląd zestawu węży przyłączanych od dołu
Ciężkie
Heavy
Heavy
Patrz
See także
also
Patrz
See także
also

Blok wężownicy chłodniczej
 Magistrala chłodnicza

Złącze odprowadzania wody lodowej
 Skrzynia zaworowa

Złącze doprowadzania wody lodowej
 Zespół zaworów

Węże wewnętrzne ze złączkami
samouszczelniającymi
 Rura zewnętrzna z krzywką mocującą

Czujnik wycieku skrzyni zaworowej
 Uszczelka węża z 3 otworami
Przyłączanie węży od dołu może wymagać przemieszczenia urządzenia. Nie należy
podejmować samodzielnych prób przemieszczania urządzenia.
Szczegółowe informacje dotyczące wymiarów otworu dostępu od dołu oraz lokalizacji
szafy HDCE znajdują się w "Instrukcji instalacji szafy chłodzącej dla systemów".
Szczegółowe informacje dotyczące lokalizacji i instalacji skrzyni zaworowej
znajdują się w dokumencie "Zespół zaworów do szafy chłodzącej dla systemów ARACVB1".
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
3
Instalacja
ns0762a
1. Przykręcić złącze krzywki mocującej z
gwintem żeńskim w dolnym otworze dostępu
pod jednostką chłodzącą ECU.
wlejfoijweoiwef
ns0731a
2. Przed przyłączeniem węży wewnętrznych za
pomocą złączek samouszczelniających
oznaczyć końce obu węży jako wąż
doprowadzania / wąż odprowadzania wody
lodowej, aby właściwie podłączyć je w
skrzyni zaworowej.
ns0763a
3. Przeprowadzić czujnik wycieku skrzyni
zaworowej i węże wewnętrzne ze złączkami
samouszczelniającymi przez otwór dostępu w
panelu dolnym jednostki ECU.
4
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
ns0761a
4. Podłączyć węże wewnętrzne ze
złączkami samouszczelniającymi do
pasujących złączek w dolnej połowie
bloku wężownicy chłodniczej.
6. Nasmarować zewnętrzną część uszczelki węża
wewnętrznego z 3 otworami oraz zaślepkę uszczelki
węża wewnętrznego wazeliną. Umieścić kabel czujnika
wycieku skrzyni zaworowej pomiędzy dwoma
połowami zaślepki uszczelki węża wewnętrznego .
Umieścić poszczególne uszczelki węża wewnętrznego z
3 otworami na wężach i zaślepkach uszczelek węża
wewnętrznego . Wepchnąć uszczelki do złącza
krzywki mocującej przyłączonego do podstawy ECU.
Za pomocą gumowego młotka dobić delikatnie
uszczelki.
Uwaga
Note
ns0766 a
ns0896a
5. Podłączyć kabel czujnika
wycieku do złączki
znajdującej się obok czujnika
wycieku ECU.


Jeśli uszczelka zostanie wbita zbyt głęboko,
pociągnąć za przewody wyjmując
uszczelkę i powtórzyć procedurę.
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
5
wlejfoijweoiwef
ns0779a
8. Zabezpieczyć rurę z zewnętrzną
krzywką mocującą dosuwając ją mocno do
złącza krzywki mocującej. Pociągnąć krzywki
w kierunku rury aby w ten sposób zabezpieczyć
rurę.
ns0767a
7. Nasunąć rurę z zewnętrzną
krzywką mocującą na dwa węże
wewnętrzne ze złączkami
samouszczelniającymi
przyłączone do naboju
wężownicy chłodniczej i na
kabel czujnika wycieku.
Dosunąć rurę do złącza krzywki
mocującej.


ns894a
9. Zdjąć przejściówki męskie węży
wewnętrznych ze złączkami
samouszczelniającymi od strony
niepodłączonej do skrzyni
zaworowej i dokręcić je do zaworu
doprowadzania wody lodowej  i
odprowadzania wody lodowej  w
skrzyni zaworowej. Zabezpieczyć
według potrzeb taśmą uszczelniającą
i dokręcić.
6
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
Patrz
See także
also
Upewnić się, że węże są
podłączone do właściwych
zaworów zgodnie z
oznaczeniami wykonanymi
w kroku 2.
Szczegółowe informacje dotyczące identyfikacji części i komponentów zespołu
zaworów znajdują się w dokumencie "Zespół zaworów do szafy chłodzącej dla
systemów - ARACVB1".
11. Umieścić czujnik wycieku skrzyni
zaworowej w dowolnym miejscu
podstawy wewnątrz skrzyni.
Zabezpieczyć rurę z zewnętrzną
krzywką mocującą wsuwając ją
mocno do złącza krzywki
mocującej. Popchnąć krzywki w
kierunku rury aby w ten sposób
zabezpieczyć rurę.
Zestaw węży przyłączanych od dołu do szafy chłodzącej dla systemów
ns0782a
Uwaga
Note
ns0781a
10. Przeprowadzić kabel czujnika
wycieku skrzyni zaworowej i dwa
węże przez złącze krzywki
mocującej do skrzyni zaworowej.
Podłączyć węże do przejściówek
męskich podłączonych do zaworu
doprowadzania wody lodowej i
zaworu odprowadzania wody
lodowej w skrzyni zaworowej.
Zabezpieczyć według potrzeb
taśmą uszczelniającą i dokręcić.
7
Dane techniczne węża
Długość - mm
(cale)
Średnica
wejścia mm (cale)
Średnica
wyjścia mm (cale)
Ciśnienie
pracy (bar)
Minimalny
promień
zgięcia - mm
(cale)
Zakres
temperatury
°C (°F)
1879 (74)
25 (1)
34 (1,34)
10
110 (4.33)
-20 – 110
(-4 –230)
Dane techniczne złączki samouszczelniającej
Ciśnienie znamionowe
8
Podłączenie ręczne
Z płynem (bar)
Awaria (bar)
Siła podłączenia /
odłączenia przy 0
bar
160
400
19kg
Rozlanie i pobór powietrza
Maks. rozlanie
przy odłączeniu
(ml)
Maks. pobór
powietrza przy
podłączeniu (ml)
15,5
15,5
wlejfoijweoiwef
