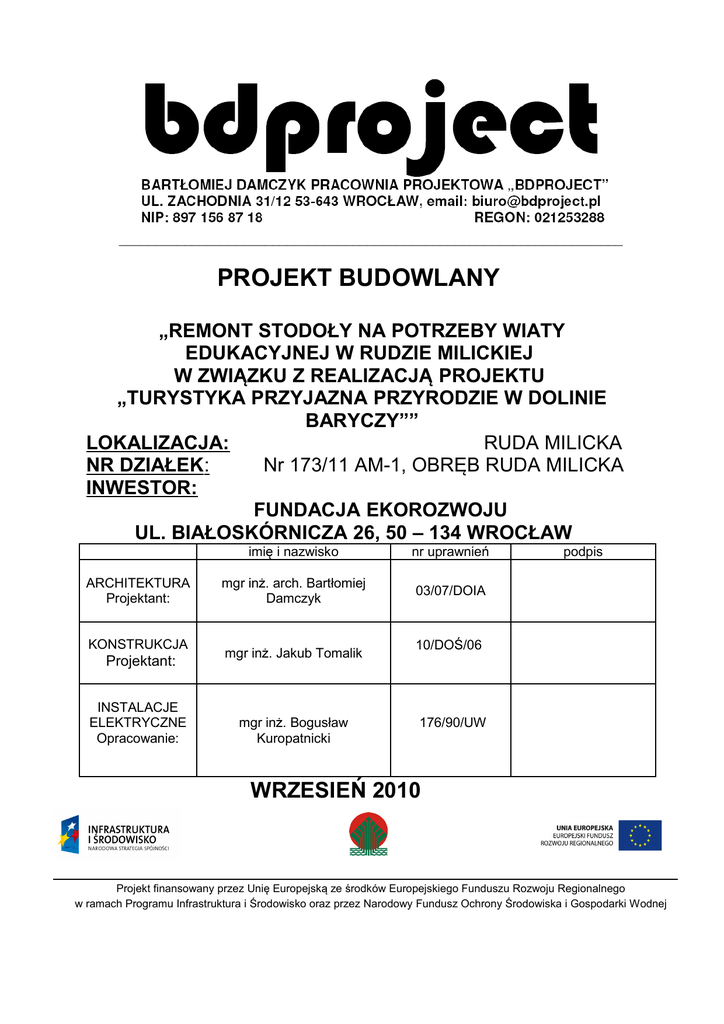

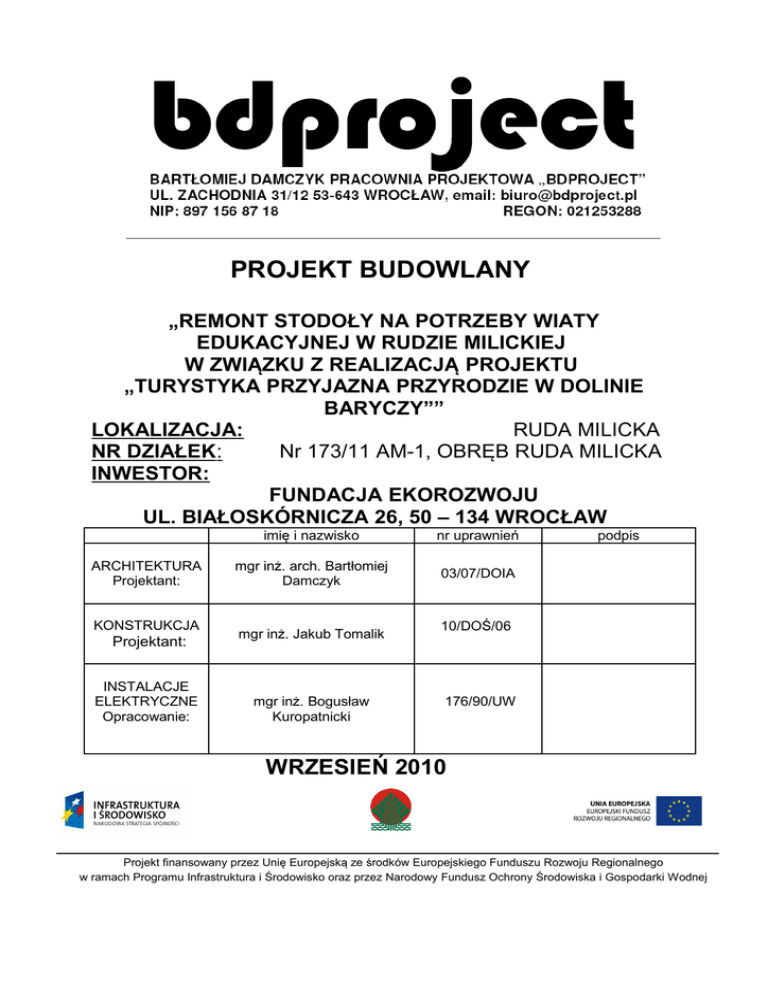

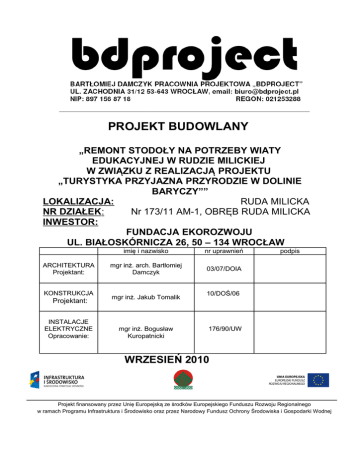

PROJEKT BUDOWLANY
„REMONT STODOŁY NA POTRZEBY WIATY
EDUKACYJNEJ W RUDZIE MILICKIEJ
W ZWIĄZKU Z REALIZACJĄ PROJEKTU
„TURYSTYKA PRZYJAZNA PRZYRODZIE W DOLINIE
BARYCZY””
LOKALIZACJA:
RUDA MILICKA
Nr 173/11 AM-1, OBRĘB RUDA MILICKA
NR DZIAŁEK:
INWESTOR:
FUNDACJA EKOROZWOJU
UL. BIAŁOSKÓRNICZA 26, 50 – 134 WROCŁAW
ARCHITEKTURA
Projektant:
KONSTRUKCJA
Projektant:
INSTALACJE
ELEKTRYCZNE
Opracowanie:
imię i nazwisko
nr uprawnień
mgr inż. arch. Bartłomiej
Damczyk
03/07/DOIA
mgr inż. Jakub Tomalik
mgr inż. Bogusław
Kuropatnicki
podpis
10/DOŚ/06
176/90/UW
WRZESIEŃ 2010
Projekt finansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
w ramach Programu Infrastruktura i Środowisko oraz przez Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej
Spis treści:
1 .
Załączniki – dokumenty formalno - prawne
1.1. Oświadczenia projektantów o wykonaniu projektu zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej .
1.2. Uprawnienia zawodowe oraz przynależności do izb zawodowych.
1.3. Kopie decyzji, warunków technicznych i uzgodnień:
1.3.1 Zaświadczenie organu odpowiedzialnego za monitoring obszarów
NATURA 2000
1.3.2 Opinia Wojewódzkiego Urzędu Ochrony zabytków we Wrocławiu
2. Opis techniczny- projekt zagospodarowania terenu
Podstawa opracowania
2.2 Przedmiot inwestycji oraz kolejność realizacji
2.3 Istniejący stan zagospodarowania działek
2.4 Opis projektowanego zagospodarowania terenu
2.5 Opis projektowanych sieci uzbrojenia terenu.
2.6 Bilans terenu
2.7 Informacja i dane dotyczące przewidywanych zagrożeń dla
środowiska oraz higieny i zdrowia użytkowników
2.8 Informacja o zgodności inwestycji z planem miejscowym
2.9 Ochrona terenu inwestycji
2.10
Wpływ eksploatacji górniczej
2.11
Oddziaływanie na środowisko
2.12
Warunki bhp, wykonastwo robót
2.1
3. Opis techniczny- projekt architektoniczno - budowlany
3.1 Przeznaczenie i program użytkowy obiektu.
3.2 Forma architektoniczna obiektu. Funkcja obiektu budowlanego
3.3 Opis techniczny konstrukcji
3.3.1 Normy
3.3.2 Użyte materiały konstrukcyjne i izolacyjne
3.3.3 Przyjęte obciążenia zmienne od wiatru
3.3.4 przyjęte obciążenia zmienne od śniegu
3.3.5 Warunki gruntowo – wodne
3.3.6 Konstrukcja obiektu
3.3.7 Ocena stanu technicznego konstrukcji
3.3.8 Planowane prace budowlane
3.4 Dostępność obiektu dla osób niepełnosprawnych
3.5 Główne elementy budowlane
3.6 Instalacje:
3.6.1 Instalacja oświetlenia i gniazd wtykowych
3.6.2 Instalacja odgromowa
3.6.3 Instalacja przeciwporażeniowa i połączenia wyrównawcze
3.6.4 Ochrona przeciwprzepięciowa
3.7 Wpływ obiektu budowlanego na środowisko, zdrowie ludzi i obiekty sąsiednie:
3.7.1 Bilans wody i ścieków
3.7.2 Emisja zanieczyszczeń gazowych, pyłów etc.
3.7.3 Rodzaj i ilość wytwarzanych odpadów
3.7.4 Emisja hałasu oraz wibracji
3.7.5 Wpływ obiektu budowlanego na istniejący drzewostan, glebę, wody
3.8 Warunki ochrony przeciwpożarowej
3.9 Informacja BIOZ
3.10 Informacja dotycząca odstąpienia od zatwierdzonego projektu budowlanego.
4. Rysunki
1. Plan zagospodarowania terenu
skala 1:500
2. Rzut przyziemia
skala 1:50
3. Rzut więźby dachowej
skala 1:50
4. Rzut dachu
skala 1:50
5. Przekrój A -A
skala 1:50
6. Przekrój B -B
skala 1:50
7. Przekrój C -C
skala 1:50
8. Elewacja frontowa, detal bramy
skala 1:50
9. Elewacja tylna
skala 1:50
10. Elewacje boczne
skala 1:50
11. Rzut przyziemia – instalacje elektryczne
skala 1:50
12. Rzut dachu – instalacje odgromowa
skala 1:50
13. Schemat tablicy elektrycznej
skala 1:50
14. Zestawienie stali konstrukcyjnej
2. Opis techniczny- projekt zagospodarowania terenu
2.1 Podstawa opracowania:
Podstawą opracowania są:
•
Zlecenie inwestora
•
Obowiązujący Miejscowy Plan Zagospodarowania przestrzennego
•
Charakterystyka całego przedsięwzięcia
•
Podkład sytuacyjno-wysokościowy w skali 1:500 do celów projektowych;
•
Wizja lokalna
•
Obowiązujące normy i przepisy
•
Uzgodnienia z Inwestorem
•
Uzgodnienia z zarządcą gruntu
2.2 Przedmiot inwestycji oraz kolejność realizacji :
Przedmiotem inwestycji jest remont istniejącego zabytkowego budynku stodoły na
potrzeby adaptacji na wiatę edukacyjną służącą do celów edukacji ekologicznej
położonej w miejscowości Ruda Milicka.
Teren leży w obrębie Parku Krajobrazowego „Dolina Baryczy” oraz w granicach obszaru
specjalnej ochrony ptaków „Dolina Baryczy” ( kod obszaru PLB 20001) objętego ochroną
jako część Europejskiej Sieci Ekologicznej Natura 2000. Niedaleko znajduje się granica
rezerwatu przyrody „Stawy Milickie” Kompleks Stawno.
Planowane zamierzenie będzie uzupełnieniem infrastruktury turystycznej na obszarze
Parku Krajobrazowego Doliny Baryczy, stanowić będzie dodatkową atrakcję
turystyczną i jest nawiązaniem do istniejącej i projektowanej infrastruktury turystycznej.
Realizacja wiaty edukacyjnej stanowi element projektu „Turystyka przyjazna
przyrodzie w Parku Krajobrazowym Dolina Baryczy”.
Będzie powiązana funkcjonalnie z położonym na tej samej działce zabytkowym
budyniem gajówki. Cały kompleks w przyszłości będzie pełnił funkcję turystyczną w
kontekście edukacji ekologicznej i przyrodniczej.
Remont gajówki objęty będzie odrębnym opracowaniem w przyszłości.
Nie przewiduje się etapowania budowy samej wiaty, lecz w przyszłości planuje się
także adaptację budynku gajówki, jak wspomniano powyżej.
Wszystkie te planowane w przyszłości przedsięwzięcia objęte będą odrębnym
opracowaniem.
W obiekcie przyjmowane będą osoby indywidualne oraz niewielkie grupy
korzystające z infrastruktury turystycznej i edukacyjnej w kompleksie Stawno.
Jest to obiekt stanowiący uzupełnienie oferty turystycznej i edukacyjnej związanej z
gęstą siecią szlaków pieszych i rowerowych oraz z infrastrukturą do obserwacji
ptaków w okolicach Rudy Milickiej (staw Polny, staw Słupicki, staw Grabownica).
Zaplecze parkingowe znajdować się będzie na terenie miejscowości Ruda Milicka.
Uzyskano opinię Regionalnego Dyrektora Ochrony Środowiska we Wrocławiu, że
utworzenie m In. wiaty edukacyjnej w Rudzie Milickiej nie wpłynie negatywnie na
obszar Natura 2000 oraz że przysłuży się to stworzeniu zintegrowanego systemu
turystyki na ww. obszarach ochrony.
2.3 Istniejący stan zagospodarowania działek
Stodoła zlokalizowana jest na częściowo zabudowanej działce.
Na terenie znajduje się także zabytkowy budynek gajówki oraz stary budynek
gospodarczy (w przeszłości budynek inwentarski/kurnik).
Wejście na działkę odbywa się przez mostek drewniany nad rowem melioracyjnym,
leżącym równolegle do drogi lokalnej asfaltowej.
Frontowy budynek istniejącej gajówki wykonany jest w konstrukcji słupowo- ryglowej
typu „mur pruski”. Dach kryty dachówką cementowa.
Budynek stodoły wykonany jest w konstrukcji szachulcowej słupowo-ryglowej ze
ścianami wypełnionymi glinobitką ( glina+trociny+słoma). Istniejący, nieoryginalny
dach dwuspadowy kryty papą.
Wszystkie obiekty znajdujące się na działce są w stosunkowo złym stanie
technicznym i wymagają remontu, jednak budynek samej stodoły jest w najgorszym
stanie technicznej. Grozi wręcz zawaleniem.
Na terenie działki znajduje się także toaleta drewniana typu ogrodowego, ze
szczelnym zbiornikiem na nieczystości. Zlokalizowana jest w sąsiedztwie budynku
gajówki oraz obok istniejącej biologicznej przydomowej oczyszczalni ścieków.
Obiekty są stosunkowo nowe, zamontowane i wykonane pare lat temu. Stan
techniczny bardzo dobry. Toaleta będzie obsługiwać ewentualnych użytkowników
wiaty do czasy wykonania pomieszczeń higieniczno-sanitarnych w trakcie przyszłej
adaptacji i remoncie budynku gajówki.
Ponadto zaraz koło stodoły znajduje się następna toaleta zewnętrzna drewniana.
Stan techniczny bardzo zły ( do rozbiórki).
Przy wejściu na działkę w okolicy gajówki i małego budynku gospodarczego znajduje
się okaz lipy do zachowania. W przyszłości będzie to prawdopodobnie pomnik
przyrody.
Pozostały teren działki porośniety jest roślinnościa niską oraz niewielkimi drzewami,
drzewami owocowymi i krzewami. Z tyłu działki od południa jest droga gruntowa –
wejście do lasu. Ponadto działki wokół terenu inwestycji także są częściowo
zalesione.
2.4
Opis projektowanego zagospodarowania terenu
- Lokalizacja obiektu:
Istniejąca stodoła zlokalizowana jest w tylnej części działki za budynkiem gajówki ( w
odległości ok. 13 metrów od tego budynku).
- Ukształtowanie terenu:
Remont stodoły nie będzie istotnie ingerował w istniejące zagospodarowanie terenu.
Jedynie przed wejściem do budynku planuje się wykonanie dojścia z bruku
drewnianego okrągłego z krawężnikiem drewnianym.
Ukształtowanie terenu pozostaje bez zmian. Poziom podłogi wiaty jest niewiele
wyższy od terenu istniejącego.
- Nawierzchnie utwardzone:
Nie planuje się utwardzania nawierzchni, oprócz fragmentu dojścia do stodoły przed
wejściem głównym. Należy zachować istniejącą naturalną nawierzchnię terenu, która
jedynie wymaga uporządkowania.
- Zieleń:
Nie projektuje się dodatkowej zieleni ani nasadzeń.
- Odpady:
W momencie uruchomienia działalności obiektu należy podpisać odpowiednią
umowę na wywóz śmieci. Odpady należy zbierać do odpowiednich pojemników i
okresowo wywozić.
2.5 Opis projektowanych sieci uzbrojenia terenu.
Wody opadowe z dachu istniejącej stodoły odprowadzane są bezpośrednio na teren
biologicznie czynny.
Projektuje się wewnętrzną linię zasilającą NN z budynku istniejącej gajówki do
budynku stodoły.
Będzie się to odbywało z istniejącej tablicy licznikowej oznaczonej jako TL,
zlokalizowanej w części obiektu nie podlegającej modernizacji. W sytuacji gdy
istniejący wlz główny jest w układzie TN-C (bez wydzielonej żyły PE), tablicę TL
należy uziemić i dokonać w niej rozdziału toru PEN na PE i N. Z wolnego pola
rozdzielni TL wyprowadzić projektowany wlz YKYżo3x6 (Jb=16A) do projektowanej
tablicy TE. Kable w ziemi układać na głębokości 0,8 m na podsypce piaskowej o
grubości 10cm oraz przykryć taką samą warstwą piasku. Trasę kabla osłonić folią
z tworzywa sztucznego koloru niebieskiego. Przy skrzyżowaniach z innym
uzbrojeniem podziemnym kabel należy osłonić rurą Arot-a ∅110 mm.
Ponadto nie planuje się żadnych dodatkowych sieci uzbrojenia terenu.
2.6
Bilans terenu
Powierzchnia działki : ok. 2240 m2
Powierzchnia stodoły: 44,94 m2
Powierzchnia nowoprojektowanych powierzchni utwardzonych : ok. 9,5 m2
2.7 Informacja i dane dotyczące przewidywanych zagrożeń dla środowiska
oraz higieny i zdrowia użytkowników
Przedmiotowa Inwestycja znajduje się w granicach obszaru specjalnej ochrony
ptaków Natura 2000 pod nazwą Dolina Baryczy (kod obszaru PLB20001)
utworzonego rozporządzeniem Ministra Środowiska z dnia 21 lipca 2004r. w sprawie
obszarów specjalnej ochrony ptaków Natura 2000 (Dz. U. Nr 229 poz. 2313).
Jednocześnie znajduje się na obszarze Parku Krajobrazowego „Dolina Baryczy”.
Prowadzenie działalności edukacyjnej, informacyjnej i promocyjnej w dziedzinie
ochrony przyrody realizuje cel ochrony przyrody.
Inwestycja nie zalicza się do mogących wpłynąć negatywnie na środowisko
naturalne, uciążliwych dla środowiska lub mogących pogorszyć jego stan, w
rozumieniu przepisów o ochronie środowiska. Planowany obiekt budowlany nie
generuje zanieczyszczenia powietrza, wody ani gleby oraz nie może stwarzać
uciążliwości powodowanych przez hałas, wibracje lub zakłócenia elektryczne.
Projektowana budowa nie należy do przedsięwzięć wymagających przeprowadzenia
postępowania w sprawie oceny oddziaływania na środowisko oraz wydania decyzji o
środowiskowych uwarunkowaniach realizacji inwestycji, w rozumieniu Ustawy z dnia
27 kwietnia 2001r. Prawo ochrony środowiska (Dz. U. z dnia 20 czerwca 2001r.).
2.8 Informacja o zgodności inwestycji z planem miejscowym
Teren inwestycji objęty jest Miejscowym Planem Zagospodarowania Przestrzennego
– Uchwała Nr XXV/204/01 Rady Miejskiej w Miliczu z dnia 5 czerwca 2001 roku
Teren w w/w planie oznaczony jest symbolem 6 M, U – teren przeznaczony jest na
cele usługowe lub mieszkaniowo-usługowe o działalności nieuciążliwej dla otoczenia,
z zaleceniem dalszego użytkowania jako ośrodek „pro NATURA”.
Remont stodoły na cele wiaty edukacyjnej jest przedsięwzięciem zgodnym z
zapisami Planu.
2.9
Ochrona terenu inwestycji
Budowla znajduje się w strefie ochrony konserwatorskiej.
Wg treści Planu teren położony jest w następujących strefach ochrony
konserwatorskiej:
- Strefie „B” ochrony konserwatorskiej
- Strefie „K” ochrony krajobrazu
Uzyskano zgodę Wojewódzkiego Urzędu Konserwacji Zabytków we Wrocławiu na
remont szachulcowej stodoły z przeznaczeniem na wiatę edukacyjną.
Ze względu na znane odkrycia zabytków archeologicznych inwestor zobowiązany
jest do powiadomienia Wojewódzkiego Urzędu Konserwacji Zabytków we Wrocławiu
z siedmiodniowym wyprzedzeniem.
Projektowana inwestycja jest zgodna z wymaganiami Planu dotyczącymi terenów
objętych ochroną konserwatorską.
2.10
Wpływ eksploatacji górniczej
Brak wpływów eksploatacji górniczej.
2.11
Oddziaływanie na środowisko
Inwestycja nie zalicza się do mogących wpłynąć negatywnie na środowisko
naturalne, uciążliwych dla środowiska lub mogących pogorszyć jego stan, w
rozumieniu przepisów o ochronie środowiska.
2.12
Warunki bhp, wykonastwo robót
Kierownik budowy zobowiązany jest wykonać Plan BIOZ.
Warunki BHP zgodnie z Rozporządzeniem Ministra Budownictwa i Przemysłu
Materiałów Budowlanych z dnia 02-03-1982 r. Wykonawcy robót na budowie muszą
posiadać wymagane przeszkolenia, muszą znać i przestrzegać przepisy BHP
obowiązujące podczas prac budowlano - montażowych.
3. Opis techniczny- projekt architektoniczno - budowlany
3.1 Przeznaczenie i program użytkowy obiektu.
Budynek stodoły po remoncie ma służyć jao baza wypadowa podczas wypraw
plenerowych związanych z obserwacjami przyrodniczymi, a w szczególności z
obserwacją ptaków (tzw. Birdwatching). W trakcie takich zajęć, które są prowadzone
sezonowo, a wiążą się w głównej mierze z przelotami ptaków, grupa otrzymuje
porcję informacji niezbędnych do oznaczania gatunków ptaków.
Zajęcia będą się odbywały sezonowo, od wczesnej wiosny do późnej jesieni
marzec-listopad. Będą to zajęcia typu:
- prelekcje, warsztaty, szkolenia - kameralne zajęcia dla niewielkich grup osób
- prezentacja „ekotechnologii”
Ponadto stodółka ma pełnić także funkcję „szopy wystawienniczej”, elementy stałej
prezentacji, książki, rekwizyty i media do wykorzystania edukacyjnego, dodatkowo
informacje o obiektach muzealnych” w terenie w raz z informacją jak działają i po co
są (np.jazy), informacja o innych ośrodkach sieci centrów edukacyjno-turystycznych.
Głównym celem remontu stodółki jest odtworzenie tradycyjnej technologii budowania
(możliwość prowadzenia zajęć praktycznych- lepienie), sezonowa-nie ogrzewana,
sala wykładowa oświetlona oknami w połaci dachowej.
W celu lepszych możliwości ekspozycji oraz prowadzenia zajęć wewnątrz obiektu
zaprojektowano wewnętrzną linię zasilającą NN poprowadzoną z istniejącego
budynku gajówki oraz zaprojektowano oświetlenie wewnętrzne oraz jedną lampę nad
wejściem od strony elewacji frontowej.
Dane powierzchniowe:
Powierzchnia użytkowa stodoły :
Kubatura:
Wymiary stodoły:
- szerokość
- długość
- wysokośc okapu
- wysokość kalenicy
40,14 m2
ok. 193 m3
5,48 m
8,20 m
ok. 3,0 m
5,08 m
Poziom podłogi na +- 0.00=108.88 m.n.p.m.
Poziom terenu ok. – 0,18
3.2 Forma architektoniczna obiektu. Funkcja obiektu budowlanego
Stan techniczny istniejący:
Stan techniczny istniejącej stodoły jest bardzo zły. Budynek grozi zawaleniem. Słupy
nośne są przeważnie zniszczone i przegniłe, w części spróchniałe. Wiele elementów
jest także zniszczone przez owady – widać otwory wylotowe świadczące o żerowaniu
owadów. Belki, rygle, podwaliny i oczepy oryginalne noszą ślady sporego
zniszczenia. Niektóre elementy nośne budynku są przechylone i grożą wywróceniem.
W czasie wizji lokalnej stwierdzono prawdopodobne uszkodzenie istniejących
fundament oraz belek podwalinowych, co doprowadziło do obsunięcia i
przekrzywienia się elementów oraz ścian.
Oryginalne wypełnienia ścian szachulcowych „glinobitką” uległy prawie całkowitej
dewastacji i zniszczeniu. W niektórych miejscach zastosowano wtórne wypełnienia
ścian cegłą, prawdopodobnie w celu wzmocnienia ścian.
W celu zabezpieczenia obiektu przed dalszą dewastacją pokryto go czasowym
dachem pokrytym papą. Elementy nośne dachu wykonano z bali drewnianych
okrągłych i półokrągłych. Nie jest to konstrukcja oryginalna.
Ściany szczytowe w części dachowej obite deskami, które również w większości są
zniszczone.
Dwie bramy wejściowe do stodoły, od strony elewacji frontowej i tylnej, są prawie
całkowicie zniszczone.
Stan projektowany:
W związku z bardzo złym stanem technicznym budynku stodoły, w celu
przeprowadzenia remontu, całość konstrukcji, po wcześniejszej inwentaryzacji i
oznaczeniu wszystkich elementów, należy zdemontować.
Po demontażu należy przeprowadzić dokładna analizę techniczną wszystkich
elementów w celu oceny ich przydatności do ponownego wykorzystania. Jest to
możliwe w większości przypadków dopiero po demontażu elementów.
Istnieje możliwość zastosowania niektórych elementów drewnianych także w innych
miejscach niż pierwotnie, po odpowiedniej konserwacji i wzmocnieniu.
W projekcie zaznaczono elementy, które już na etapie projektu można zachować i
ponownie wykorzystać. Pozostałe elementy, ich wymiary, przekroje, zaprojektowano
po przeprowadzeniu inwentaryzacji i obmiarze na miejscu w czasie wizji lokalnej.
Całość konstrukcji należy odtworzyć w najbardziej zbliżonej formie do stanu
pierwotnego.
Proponuje się części oryginalnej ściany szachulcowej po delikatnym i ostrożnym
demontażu zachować w celu późniejszej ekspozycji jako eksponat wystawienniczy.
Podczas odtwarzania bram wejściowych należy zachować oryginalne okucia
stalowe.
Wtórny i nieoryginalny istniejący dach i więźbę dachową należy całkowicie wymienić
na nową wg projektu architektury i konstrukcji.
Zaprojektowano nową ławę żelbetową ze ścianą murowaną z bloczków betonowych
M6 gr 24 cm.
Zaprojektowane oświetlenie obiektu ma na celu polepszenie warunków
ekspozycyjnych i użytkowych wiaty edukacyjnej. Zaprojektowano oświetlenie górne –
lampy mocowane bezpośrednio do belek oraz oświetlenie boczne na tzw
szynoprzewodach. Daje to możliwość punktowego oświetlenia niektórych elementów
ekspozycji oraz daje możliwość przesuwania i swobodnej aranżacji oświetlenia w
zależności do potrzeb.
Ponadto zaprojektowano oświetlenie nad głównym wejściem do stodoły od strony
elewacji frontowej.
Funkcja obiektu budowlanego:
Stodoła będzie pełnić typową funkcję turystyczną (edukacji przyrodniczej) . Jest to
budynek przeznaczony do prowadzenie szeroko pojętych działań edukacyjnych w
kontekście edukacji ekologicznej i przyrodniczej, przyjmowania osób indywidualnych
oraz niewielkich grup korzystających z infrastruktury turystycznej i edukacyjnej w
kompleksie Stawno.
3. OPIS TECHNICZNY KONSTRUKCJI
PODSTAWA OPRACOWANIA
•
wizje lokalne
•
Polskie Normy przytoczone w kolejnym punkcie.
NORMY
Do sporządzenia niniejszego opracowania konstrukcyjnego wykorzystano
obowiązujące normy oraz przepisy budowlane, a w szczególności:
•
PN-82/B-02000 Obciążenia budowli. Zasady ustalania wartości,
•
PN-82/B-02001 Obciążenia budowli. Obciążenia stałe,
•
PN-80/B-02010 , Az1:2006 - Obciążenia w obliczeniach statycznych.
Obciążenia śniegiem.
•
PN-77/B-02011 Obciążenia w obliczeniach statycznych.
Obciążenia wiatrem.
•
PN-EN 1991-1-4:2008 Eurokod 1. Oddziaływania na konstrukcje.
Część 1-4: Oddziaływania ogólne. Oddziaływanie wiatru.
(Eurocode 1: Actions on structures. Part 1-4: General actions. Wind actions)
•
PN-76/B-03001 Konstrukcje i podłoża budowli. Ogólne zasady obliczeń.
•
PN-81/B-03020 Posadowienie bezpośrednie budowli. Obliczenia statyczne i
projektowanie.
•
PN-B-03264 (2002) Konstrukcje betonowe, żelbetowe i sprężone.
Obliczenia statyczne i projektowanie. Ap1:2004
•
PN-90/B-03200 Konstrukcje stalowe. Obliczenia statyczne i projektowanie
oraz Zmiana 3
UŻYTE MATERIAŁY KONSTRUKCYJNE I IZOLACYJNE
Materiały konstrukcyjne przyjęte w projekcie budowlanym:
•
•
•
•
•
•
beton konstrukcyjny C16/20 (B20)
stal zbrojeniowa AIIIN (B500SP)
stal kształtowa S235
drewno konstrukcyjne C27
izolacja żelbetu: CERESIT CP 43 po wcześniejszym zagruntowaniu podłoża
emulsją bitumiczną CERESIT CP 41,
izolacja pozioma w miejscu oparcia konstrukcji drewnianej z folii PE
PRZYJĘTE OBCIĄŻENIA ZMIENNE OD WIATRU
dla ścian:
ce=2,45; qb=0,3 kPa; cpe=+0,8 (parcie); cpe=-0,7 (ssanie)
we=qb*cpe*ce = 2,45*0,3*0,8 = 0,59 kPa (parcie)
we=qb*cpe*ce = 2,45*0,3*(-0,7) = -0,51 kPa (ssanie)
dla dachu:
ce=2,45; qb=0,3 kPa; cpe=+0,6 (parcie); cpe=-0,8 (ssanie)
we=qb*cpe*ce = 2,45*0,3*0,6 = 0,44 kPa (parcie)
we=qb*cpe*ce = 2,45*0,3*(-0,8) = -0,59 kPa (ssanie)
3,3,4 PRZYJĘTE OBCIĄŻENIA ZMIENNE OD ŚNIEGU
Qk=0.7 kN/m2; C=0.8
Sk=0,7*0,8 = 0,56 kN/m2
Warunki gruntowo-wodne
Ze względu na niewielki obciążenia, oraz posadowienie powyżej poziomu wód
gruntowych, nie przeprowadzano badań geotechnicznych. Założono graniczny
odpór podłoża gruntowego na 100 kPa.
3.3.6 KONSTRUKCJA OBIEKTU
Konstrukcja obiektu w całości składa się z elementów drewnianych łączonych
wyłącznie za pomocą złączy ciesielskich lub drewnianych kołków. Wypełnienie
ścian - "glinobitka" (glina+trociny+słoma) mocowana do pionowych deseczek
( strychulców). Istniejącą konstrukcję obiektu stanowią drewniane słupy
bxh=26x16cm, oparte na drewnianej belce podwalinowej. Posadowienie
stanowi ceglano-kamienna ściana fundamentowa. Stabilność zapewniają
zastrzały 15x14cm, oraz poziome rygle 15x20cm. Oryginalny dach został
zastąpiony konstrukcją krokwiowo - kalenicową opartą na nowych murłatach.
3.3.7 OCENA STANU TECHNICZNEGO KONSTRUKCJI
Konstrukcja obiektu w chwili obecnej wykazuje bardzo duże zużycie elementów
konstrukcyjnych, grożące katastrofa budowlaną. Najważniejsze zauważone
uszkodzenia konstrukcji budynku:
Znaczna
biodegradacja
drewnianych
elementów
konstrukcyjnych. Dotyczy to, w różnym stopniu wszystkich
oryginalnych elementów. Niektóre z nich będą nadawały
się do ponownego wykorzystania, ale część nie może już
pełnić funkcji konstrukcyjnych.
Brak
części
elementów
(zastrzały),
zapewniających stabilność przestrzenną.
Odchylone od pionu słupy przy bramach.
Zniszczona w znacznym stopniu oryginalna elewacja z
glinobitki.
Zniszczone bramy wjazdowe.
Mocno uszkodzona
podwalinowa.
ceglano
-
pierwotnie
kamienna
ściana
Ocenia się, że część elementów drewnianych będzie nadawała się do ponownego
wykorzystania. Często, po usunięciu zniszczonych końców, będzie można je
wykorzystać w innych miejscach niż występowały pierwotnie. Oceny przydatności
poszczególnych elementów dokona wykonawca podczas prac remontowych.
Jedynymi elementami konstrukcyjnymi jest pokrycie dachowe wraz z krokwiami,
murłatami i kalenicą, które zostało wykonane niedawno i nie ma charakteru
zabytkowego.
Przeprowadzono obliczenia konstrukcji budynku, przy wykorzystaniu obecnie
obowiązujących norm projektowych. Stwierdzono, że oprócz istniejących elementów,
w jednej ze ścian szczytowych, od wewnętrznej strony budynku, konieczne będzie
dodanie dwóch drewnianych elementów stężających 7x16cm, poprawiającą
stabilność budynku na porywy wiatru.
3.3.8 PLANOWANE PRACE BUDOWLANE
Planowane prace budowlane muszą rozpocząć się od demontażu istniejących
elementów konstrukcyjnych, oceny ich dalszej przydatności. Następnie należy
wykonać nowe posadowienie z ław fundamentowych i murowanych ścian
fundamentowych z bloczków M6. Później należy odtworzyć konstrukcję obiektu, w
maksymalnym stopniu wykorzystując wcześniejsze elementy konstrukcyjne. Ich
lokalizację, oraz minimalne przekroje podano na rysunkach architektury.
Ponieważ konstrukcja pokrycia dachowego (krokwie, kalenica i nowe murłaty) nie ma
charakteru zabytkowego, to nie przewiduje się jej odtwarzania w obecnej formie, ale
wykonanie w całości z nowych elementów. Jedynie istniejące murłaty nadają się do
ponownego wykorzystania.
Wszystkie połączenia ciesielskie powinny, zostać wykonane w taki sam sposób, jak
miało to miejsce pierwotnie. Wykluczone jest stosowanie nowoczesnych rozwiązań
za pomocą stalowych łączników.
Izolację belki podwalinowej od konstrukcji ściany fundamentowej, oraz sposób ich
połączenia należy wykonać wg opisu architektury.
UWAGI KOŃCOWE.
- Wszelkie niejasności dotyczące niniejszego projektu oraz ewentualne zmiany
zastosowanych rozwiązań należy bezwzględnie, na bieżąco, w ramach
nadzoru autorskiego konsultować i uzgadniać z jednostką projektową i
upoważnionymi przez nią projektantami.
-Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać
solidnie, zgodnie z niniejszym projektem, normami i normatywami PN, sztuką i
wiedzą budowlaną, pod właściwym kierownictwem osoby uprawnionej oraz z
zachowaniem przepisów BHP.
Opracował:
mgr inż. Jakub Tomalik
3.4 Dostępność obiektu dla osób niepełnosprawnych
Poziom przyziemia stodoły jest dostępny dla osób niepełnosprawnych poprze
odpowiednio wyprofilowane dojście od strony elewacji frontowej, wykonanego z
bruku drewnianego okrągłego.
3.5
Główne elementy budowlane
Wszystkie elementy drewniane należy łączyć ze sobą używając oryginalnych
sposobów połączeń na złącza ciesielskie. Nie zaleca się stosowanie
współczesnych stalowych połączeń ciesielkich.
Elementy należy łączyć ze soba w sposób odpowiednio:
- złacza ciesielskie wdłużne:
1. na nakładkę: prostą, ukośną, obcą
2. na zamek ukośny ( znak piorunowy)
3. styk krzyżowy ( styk na ćwiartki)
- złącza ciesielskie poprzeczne:
1. na wrąb: jednostronny, wzajemny, krzyżowy
2. na zamek: prosty, płetwowy ( jaskółczy ogon)
3. na zwidłowanie
4. na złącza węgłowe (węgieł, obłap)
5. na zamki węgłowe proste lub płetwowe ( na jaskółczy ogon) z ostatkami lub bez.
6. złącza na czop: pełny, odsaczony, środkowy, Kosowy ( występują przy połączeniu
elementów pionowych z poziomymi)
- złącza ciesielskie na szerokość:
1. na styk
2. na zakładkę i na przylgę
3. łącze na pióro i wpust
4. złącze na wpust i pióro obce
Przekroje i wymiary Elementów drewnianych pokazano na rysunkach
architektoniczno-budowlanych.
Dach zaprojektowana jako kryty dachówką karpiówka w „łuskę”.
Ława fundamentowa żelbetowa 30x40 cm zbrojona 4xpręt o średnicy 12 mm.
Na ławie do poziomu belki podwalinowej wymurować ścianę fundamentową z
bloczków betonowych M6 grubości 24 cm.
Wszystkie elementy drewniane należy zaizolować i zabezpieczyć przed działaniem
wilgoci poprzez malowanie odpowiednimi preparatami i środkami chemicznymi.
. Na styku z terenem i fundamentami ułożyć warstwę folii PE lub 2xpapy.
Fundamenty zabezpieczyć wg opisu konstrukcji.
Elementy drewniane należy pomalować specjanymi bejcami lub farbami do drewna w
celu nadania im ciemnego koloru, tak jak oryginalnie wykonywano w tego typu
obiektach. Drewno można także pociemnić poprzez stosowanie dziegciu.
Sposób wykończenia ścian wewnętrznych i zewnętrznych z glinobitki – bielenie
wapnem.
Podłoga w obiekcie z bruku drewnianego okrągłego 10x10 cm, na warstwach żwiru i
ubitego piasku.
W dachu zaprojektowana okna dachowe połaciowe z roletami sterowanymi
elektrycznie z poziomu podłogi.
3.6 Instalacje
Obiekt pełni funkcje wiaty edukacyjnej turystycznej używanej okresowo. Użytkownicy
obiektu w razie złej pogody powinni być ubrani w okrycia wierzchnie. Tak więc nie
wymaga się ogrzewania ani stosowania innych instalacji.
Z dachu woda deszczowa odprowadzana jest bezpośrednio na teren.
Jedyną projektowaną instalacją jest instalacja elektryczna.
Inwestor zapewnia pokrycie zapotrzebowanej na modernizację obiektu mocy , z
rezerwy ,w ramach istniejącej umowy z Zakładem Energetycznym.
Pomiar energii jest istniejący w rozdzielni głównej TL. Na wlz-cie projektowanym
należy zainstalować wyłącznik umożliwiający wyłączanie prądu w obiekcie, w razie
zagrożenia pożarowego. Przycisk pożarowy WPPOŻ należy zainstalować przy
wejściu do budynku .Instalację na ścianach drewnianych należy wykonać w rurkach
izolacyjnych, (osprzęt natynkowy) , w strefie ścian tynkowanych przewody układać w
tynku (osprzęt wtynkowy).
3.6.1 Instalacja oświetlenia i gniazd wtykowych .
Instalację oświetleniową wykonać przewodami miedzianymi 1.5mm2 , instalację
ogólną do gniazd wtykowych -2.5mm2 p.t. Łączniki oświetleniowe instalować na
wysokości 1.1 m. od podłoża. Gniazda wtykowe montować na wysokości ok.0.3m.
Przewiduje się oprawy z fluorescencyjnymi
żródłami światła . Przewiduje się też żaluzje elektryczne na oknach połaciowych,
sterowane i zasilane poprzez centralkę CE.
3.6.2 Instalacja odgromowa
Instalacja odgromowa została zaprojektowane w 4-ej klasie ochrony. Na dachu,
według planu, należy ułożyć prętem DFe 8 na wspornikach dachowych zwody
poziome niskie a na ścianach tym samym drutem przewody odprowadzające.
Wsporniki (j.w.) montowane na drewnie powinny mieć długość min. 10cm. Złącza
pomiarowe montować ok. 1.8m od gruntu. Uziom otokowy wykonać z bednarki
ocynkowanej FeZn 25x4/. Przed wejściami do obiektu uziom układać w rurze
ochronnej z tworzywa sztucznego o zwiększonej grubości. Całość projektowanej
instalacji odgromowej należy wykonać ze stali ocynkowanej. Szczegóły podano na
rzucie dachu .Rezystancja uziomu musi być nie większa niż 20 omów.
3.6.3 Instalacja przeciwporażeniowa i połączenia wyrównawcze
Jako ochronę przed porażeniem prądem elektrycznym przewiduje się szybkie
wyłączanie za pomocą wyłączników samoczynnych serii S300 oraz wyłączników
różnicowoprądowych P300 (Id=30mA). Skuteczność szybkiego wyłączania jest
zachowana dla wszystkich obwodów.
Przewiduje się połączenia wyrównawcze lokalne ,które powinny łączyć ze sobą na
szynie PE rozdzielni TE ewentualne wszystkie części przewodzące obce Lokalne
połączenia wykonać przewodem DY2.5.
3.6.4 Ochrona przeciwprzepięciowa
W ramach TE przewiduje się ochronniki przeciwprzepięciowe I +II-ej klasy
zainstalowane na szynach rozdzielni TE. Proponowany typ podano na układzie
połączeń.
OGÓLNY BILANS MOCY DLA CZĘŚCI PROJEKTOWANEJ:
Moc zainstalowana:
Moc szczytowa:
Wlz:
3.0 kW
2.4 kW (kj=0.8)
YKYżo3x6
Opracował:
Bogusław. Kuropatnicki
3.7 Wpływ obiektu budowlanego na środowisko, zdrowie ludzi i obiekty
sąsiednie:
3.7.1 Bilans wody i ścieków
Nie dotyczy
3.7.2 Emisja zanieczyszczeń gazowych, pyłów etc.
Nie dotyczy
3.7.3 Rodzaj i ilość wytwarzanych odpadów
Nie dotyczy.
3.7.4 Emisja hałasu oraz wibracji
Nie dotyczy
3.7.5 Wpływ obiektu budowlanego na istniejący drzewostan, glebę, wody
Nie dotyczy
3.8 Warunki ochrony przeciwpożarowej:
Wg warunków technicznym jakim powinny odpowiadać budynki i ich usytuowanie
klasyfikacja odporności pożarowej budynku nie dotyczy budynków wolnostojących o
maksymalnie 2 kondygnacjach i kubaturze do 1500 m3 przeznaczonych do celów
turystyki i sportu.
Projektowana wiata edukacyjna jest właśnie takim obiektem.
Jeśli chodzi o zagrożenie ludzi można go zakwalifikować jako ZLIII, budynek niski N.
Wszystkie elementy czatowni powinny być zabezpieczone do stopnia niepalności
oraz nierozprzestrzeniania ognia NRO.
3.9 Informacja BIOZ
Kierownik budowy powinien sporządzić plan BIOZ w oparciu o dane zawarte w
Dz.U. 2003 nr 120 poz. 1126. Ze względu na rodzaj przedsięwzięcia należy
uwzględnić następujące zagrożenia dla bezpieczeństwa i zdrowia ludzi:
Roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m
Roboty prowadzone w temperaturze poniżej - 10°C.
3.10 Informacja dotycząca odstąpienia od zatwierdzonego projektu
budowlanego.
Zgodnie z art. 36a Ustawy z dn.07-07-1994r Prawo budowlane (tekst jednolity Dz. U. Nr 207
poz. 2016 z 2003r z późniejszymi zmianami) dopuszcza się dokonanie nieistotnych zmian w
stosunku do opracowanej dokumentacji po wcześniejszym uzgodnieniu z projektantem.
Jako zmiany nieistotne rozumie się zmiany dotyczące:
- zmiany szerokości desek do podbitki dachowej, deskowania ścian szczytowych oraz do
wykończenia okapu
- zmiany wielkości bruku drewnianego podłogi
- zmiany wielkości niektórych elementów drewnianych, o ile nie dotyczą one konstrukcji
obiektu
Opracował
arch. Bartłomiej Damczyk
