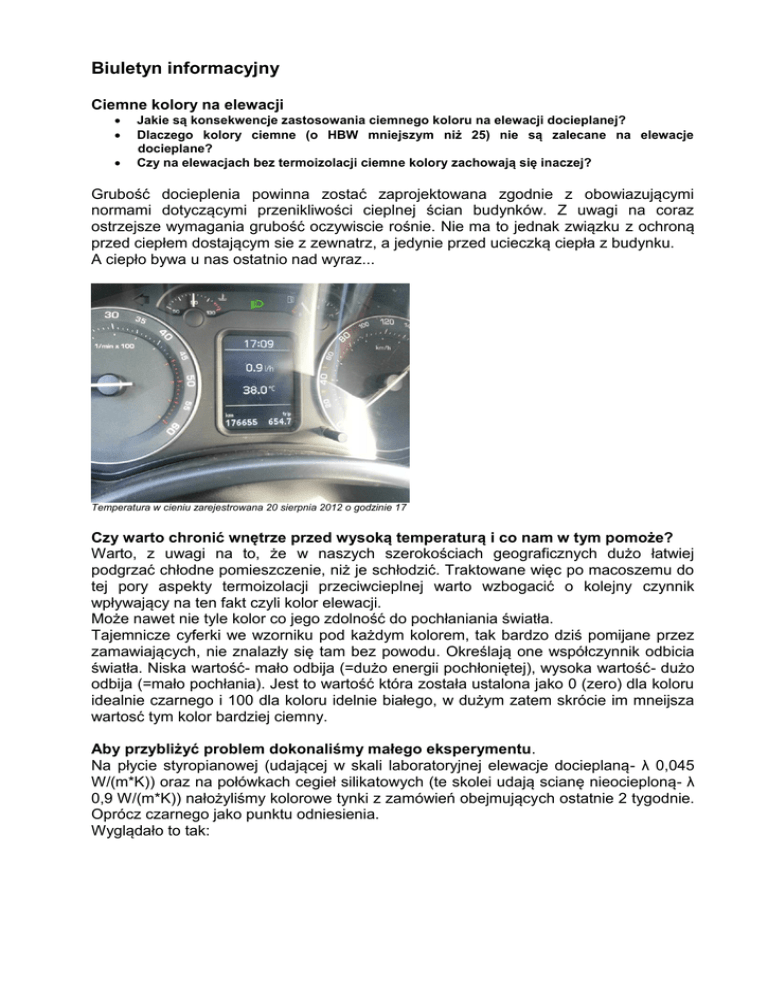

Biuletyn informacyjny
Ciemne kolory na elewacji



Jakie są konsekwencje zastosowania ciemnego koloru na elewacji docieplanej?
Dlaczego kolory ciemne (o HBW mniejszym niż 25) nie są zalecane na elewacje
docieplane?
Czy na elewacjach bez termoizolacji ciemne kolory zachowają się inaczej?
Grubość docieplenia powinna zostać zaprojektowana zgodnie z obowiazującymi
normami dotyczącymi przenikliwości cieplnej ścian budynków. Z uwagi na coraz
ostrzejsze wymagania grubość oczywiscie rośnie. Nie ma to jednak związku z ochroną
przed ciepłem dostającym sie z zewnatrz, a jedynie przed ucieczką ciepła z budynku.
A ciepło bywa u nas ostatnio nad wyraz...
Temperatura w cieniu zarejestrowana 20 sierpnia 2012 o godzinie 17
Czy warto chronić wnętrze przed wysoką temperaturą i co nam w tym pomoże?
Warto, z uwagi na to, że w naszych szerokościach geograficznych dużo łatwiej
podgrzać chłodne pomieszczenie, niż je schłodzić. Traktowane więc po macoszemu do
tej pory aspekty termoizolacji przeciwcieplnej warto wzbogacić o kolejny czynnik
wpływający na ten fakt czyli kolor elewacji.
Może nawet nie tyle kolor co jego zdolność do pochłaniania światła.
Tajemnicze cyferki we wzorniku pod każdym kolorem, tak bardzo dziś pomijane przez
zamawiających, nie znalazły się tam bez powodu. Określają one współczynnik odbicia
światła. Niska wartość- mało odbija (=dużo energii pochłoniętej), wysoka wartość- dużo
odbija (=mało pochłania). Jest to wartość która została ustalona jako 0 (zero) dla koloru
idealnie czarnego i 100 dla koloru idelnie białego, w dużym zatem skrócie im mneijsza
wartosć tym kolor bardziej ciemny.
Aby przybliżyć problem dokonaliśmy małego eksperymentu.
Na płycie styropianowej (udającej w skali laboratoryjnej elewacje docieplaną- λ 0,045
W/(m*K)) oraz na połówkach cegieł silikatowych (te skolei udają scianę nieocieploną- λ
0,9 W/(m*K)) nałożyliśmy kolorowe tynki z zamówień obejmujących ostatnie 2 tygodnie.
Oprócz czarnego jako punktu odniesienia.
Wyglądało to tak:
Po wyschnieciu (ok tygodnia) płyta w sposób pokazany na zdjęciu została wystawiona
na dwór ok godz. 9:00,a słońce zaczeło świecić na nią ok godziny 10:00.
Wtedy dopiero na polu badawczym zaczął sie własciwy eksperyment czyli nagrzewanie
elewacji. Wcześniej temperatura płyt (bez względu na kolor i podłoże) wynosiła ok 2425oC przy temperaturze powietrza nie przekaraczającej 27 oC
Poniżej osiągniete temperatury na poszczególnych kolorach. Na zdjeciach znalazły się
jako przykład te kolory, które mają najniższą i najwyższą temperaturę.
Silikat i kolor słomkowy
Styropian i kolor słomkowy
Silikat i kolor czarny
Styropian i kolor czarny
Najwyższe zanotowane temperatury na próbkach
Uwaga: wartosci na zdjęciach nie pokrywają sie z wartościami w tabeli, bo odczyt nie był rozbiony w tym samym momencie co
zdjęcie. Chodziło o tendencje. Tym bardziej, że róznice nie sa duże.
Proszę zwrócić uwagę na to, że jasny kolor jest mniej wrażliwy na rodzaj podłoża. No i
najważniejsze. Ciemny kolor ma ponad 80 stopni. Jak jest ciepło.
Poniżej wyniki temperatur z całego eksperymentu. W załaczniku do biuletynu są
jeszcze wykresy.
Współczynnik odbicia światła
(HBW, Y. 0=całkiem czarny, 100= całkiem biały)
(kolor poglądowy)
temperatura
otoczenia
podczas
pomiaru
28
40
58
8,2****
3,3
10
6
"Dorosły
łoś"
"Łosiem"
"Słomiany
zapał"
"Wojenko,
wojenko"
"Czarna
śmierć" lub
"Zapal sobie"
"Mleczna
czekolada"
Mmm,
czekolada!!!
PODŁOŻE TERMOIZOLOWANE*
temperatura powierzchni tynku/farby (oC)
I
II
III
IV
V
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 30 minut (ok. 10:30 rano)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 90 minut (ok.. 11:30)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 150 minut (ok.. 12:30)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 300 minut (ok. 15:00)
pomiar przy temperaturze otoczenia
próbki na zewnątrz ok. 22 godzin (ok. 7:00)
28-30oC
48
47
44
63
65
56
63
30-31oC
50
53
50
71
73
64
70
31-32oC
61
59
55
79
81***
70
76
31-32oC
62
60
57
79
81
70
76
19oC
16
16
16
16
16
16
16
PODŁOŻE TERMOPRZEWODZĄCE**
temperatura powierzchni tynku/farby (oC)
I
II
III
IV
V
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 30 minut (ok. 10:30 rano)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 90 minut (ok.. 11:30)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 150 minut (ok.. 12:30)
pomiar przy temperaturze otoczenia
próbki na słońcu ok. 300 minut (ok. 15:00)
pomiar przy temperaturze otoczenia
próbki na zewnątrz ok. 22 godzin (ok. 7:00)
28-30oC
39
39
37***
46
48
43
46
30-31oC
46
47
46
61
63
56
60
31-32oC
52
51
50
67
70
62
65
31-32oC
58
57
56
70
70
63
66
19oC
16
16
16
16
16
16
16
Pozostałe warunki badania
temperatura białej powierzchni w badanych warunkach na podłożu termoizolowanym: 45-50oC
temperatura białej powierzchni w badanych warunkach na podłożu termoprzewodzącym: 35-40oC
*jako takie została zastosowana płyta styropianowa (50 mm) z warstwa zbrojącą grubości 3-4 mm (λ=0,045
W/(m*K))
**jako takie została zastosowana płytka silikatowa (pół cegły) o grubości 28-30 mm (λ=0,9 W/(m*K)). W
przypadku ściany szacujemy, że temperatury będą niższe 0 5-7oC
***kolory na zdjęciach
****biały tynk pomalowany farbą fasadową
A jak jest zimno, czyli w nocy i rano temperatura powierzchni spada do raptem 16
stopni! (przy 19 stopniach temperatury otoczenia). Oznacza to spadek temperatury
powierzchni próbki (a więc i ściany) o grubo ponad 60 stopni. To dużo.
Dużo za dużo, aby elewacja mogła być trwała.
Proszę mieć to na uwadze, kiedy bedziecie doradzać klientowi.
Konsekwencje
Ciągłe rozszeżanie i kurczenie się, niemałej przecież powierzchni, powoduje zmęczenie
materiału, pojawienie się mikrospękań i w rezultacie ryzyka penetracji przez wodę. Z
uwagi na wieksze obciążenia termiczne i znacznie większe róznice temperatur,
działanie wysokich temperatur jest bardziej destrukcyjne niż działanie mrozu.
A przecież mróz będzie zimą!
I jak się tak razem zabiorą za elewację jej trwałość może być nawet kilkakrotnie niższa
niż tak samo wykonanej elewacji ale w kolorze o ideksie >25.
Inaczej wyglada sprawa na scianach niedocieplanych. Tam nawet bardzo wysokie
temperatury są skutecznie rozpraszane przez przwodzący ciepło mur. Ciemne kolory
nie sa więc, aż tak niebezpieczne. Dodatkowo stwierdziliśmy, że skala laboratoryjna nie
do końca oddaje potencjał rozpraszania wysokich temperatur przez mury dobrze
przewodzące ciepło. Na normalnej ścianie temperatury dla ciemnych kolorów były o 5-7
stopni niższe. W przypadku docieplenia różnica nie przekraczała 1 stopnia.
A w następnym biuletynie, już niebawem, próba rozwiązania problemu ciemnych ścian
przez zastosowanie specjalnych past pigmentowych.
