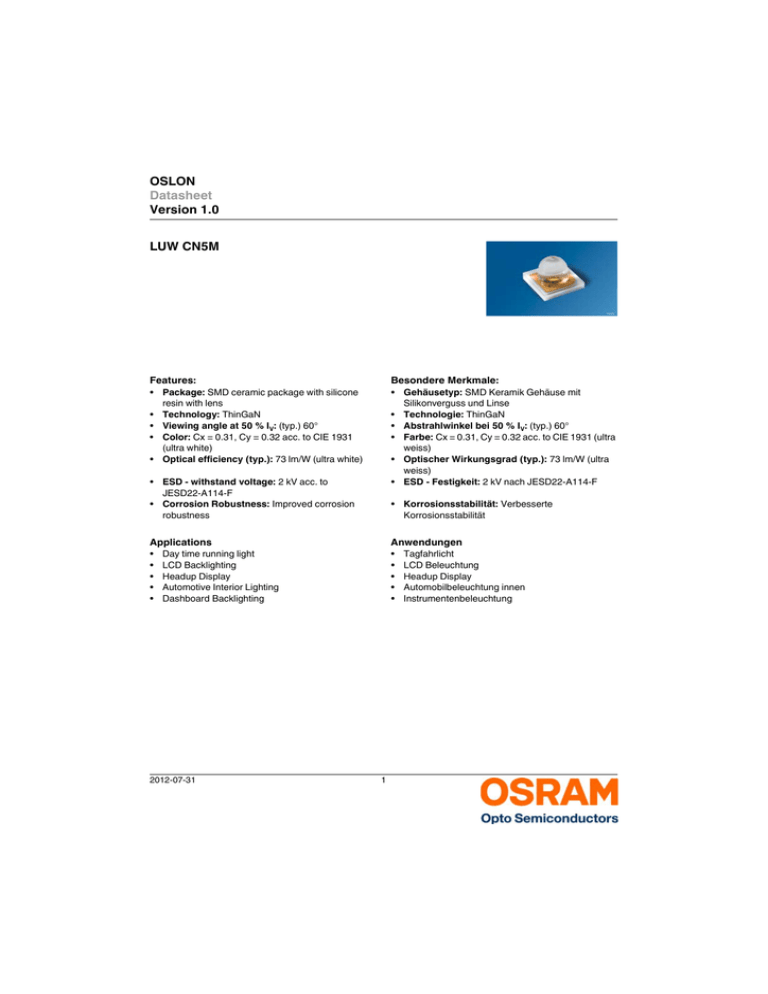

OSLON Datasheet Version 1.0 LUW CN5M

2012-07-31
OSLON
Datasheet
Version 1.0
LUW CN5M
Features:
Besondere Merkmale:
• Package: SMD ceramic package with silicone
resin with lens
• Technology: ThinGaN
• Viewing angle at 50 % IV: (typ.) 60°
• Color: Cx = 0.31, Cy = 0.32 acc. to CIE 1931
(ultra white)
• Optical efficiency (typ.): 73 lm/W (ultra white)
• Gehäusetyp: SMD Keramik Gehäuse mit
Silikonverguss und Linse
• Technologie: ThinGaN
• Abstrahlwinkel bei 50 % IV: (typ.) 60°
• Farbe: Cx = 0.31, Cy = 0.32 acc. to CIE 1931 (ultra
weiss)
• Optischer Wirkungsgrad (typ.): 73 lm/W (ultra
weiss)
• ESD - Festigkeit: 2 kV nach JESD22-A114-F
• ESD - withstand voltage: 2 kV acc. to
JESD22-A114-F
• Corrosion Robustness: Improved corrosion
robustness
• Korrosionsstabilität: Verbesserte
Korrosionsstabilität
Applications
•
•
•
•
•
Anwendungen
Day time running light
LCD Backlighting
Headup Display
Automotive Interior Lighting
Dashboard Backlighting
2012-07-31
•
•
•
•
•
1
Tagfahrlicht
LCD Beleuchtung
Headup Display
Automobilbeleuchtung innen
Instrumentenbeleuchtung
Version 1.0
LUW CN5M
Ordering Information
Bestellinformation
Type
Luminous Flux 1) page 20
Ordering Code
Typ
Lichtstrom 1) Seite 20
Bestellnummer
LUW CN5M-GAHA-5P7R-1
18 ... 35.5
ΦV [lm]
Note:
Q65110A8682
The above Type Numbers represent the order groups which include only a few brightness groups (see page for explanation). Only one group will be
shipped on each packing unit (there will be no mixing of two groups on each packing unit). E. g. LUW CN5M-GAHA-5P7R-1 means that only one group
GA, GB, HA will be shippable for any packing unit. In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where color chromaticity coordinate groups are measured and binned, single groups will be shipped on any one packing
unit. LUW CN5M-GAHA-5P7R-1 means that the device will be shipped within the specified limits as stated on page In order to ensure availability, single
color chromaticity groups groups will not be orderable (see page for explanation).
In a similar manner for colors where forward voltage groups are measured and binned, single forward voltage groups will be shipped on any packing
unit. E. g. LUW CN5M-GAHA-5P7R-1 means that only one forward voltage group 4,5,6 will be shippable. In order to ensure availability, single forward
voltage groups will not be orderable (see page for explanation).
Anm.:
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen (siehe Seite für
nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Verpackungseinheit geliefert. Z. B. LUW CN5M-GAHA-5P7R-1 bedeutet, dass
in einer Verpackungseinheit nur eine der Helligkeitsgruppen GA, GB, HA enhalten ist. Um die Liefersicherheit zu gewährleisten, können einzelne
Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine Farbortgruppe geliefert.
Z.B. LUW CN5M-GAHA-5P7R-1 bedeutet, dass in einer Verpackungseinheit nur eine der Farbortgruppen enthalten ist (siehe Seite für nähere
Informationen). LUW CN5M-GAHA-5P7R-1 bedeutet, dass das Bauteil innerhalb der auf Seite spezifizierten Grenzen geliefert wird. Um die
Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Verpackungseinheit wird nur eine
Durchlassspannungsgruppe geliefert. Z. B. LUW CN5M-GAHA-5P7R-1 bedeutet, dass nach Durchlassspannungsgruppen gruppiert wird. In einer
Verpackungseinheit ist nur eine der Durchlassspannungsgruppen 4,5,6 enthalten (siehe Seite für nähere Informationen). Um die Liefersicherheit zu
gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
2012-07-31
2
Version 1.0
LUW CN5M
Maximum Ratings
Grenzwerte
Parameter
Symbol
Values
Unit
Bezeichnung
Symbol
Werte
Einheit
Operating temperature range
Betriebstemperatur
Top
-40 ... 125
°C
Storage temperature range
Lagertemperatur
Tstg
-40 ... 125
°C
Junction Temperature
Sperrschichttemperatur
Tj
150
°C
Forward current
Durchlassstrom
(TS = 25 °C)
IF
30 ... 250
mA
Surge current
Stoßstrom
(t <= 10 μs; D = 0.005; TS = 25 °C)
IFM
1000
mA
Reverse voltage
Sperrspannung
(TS = 25 °C)
VR
not designed for reverse
operation
2012-07-31
3
V
Version 1.0
LUW CN5M
Characteristics (TS = 25 °C; IF = 140 mA)
Kennwerte
Parameter
Symbol
Values
Unit
Bezeichnung
Symbol
Werte
Einheit
Chromaticity coordinates acc. to CIE 1931
(typ.)
(typ.)
Cx
Cy
0.31
0.32
-
Viewing angle at 50 % IV
Abstrahlwinkel bei 50 % IV
(typ.)
2ϕ
60
°
Forward voltage 3) page 20
Durchlassspannung 3) Seite 20
(min.)
(typ.)
(max.)
VF
VF
VF
2.90
3.20
3.80
V
V
V
Real thermal resistance junction / solder point
(typ.)
(max.)
Rth JS real
Rth JS real
2) page 20
Farbkoordinaten nach CIE 1931 2) Seite 20
4) page 20
Realer Wärmewiderstand Sperrschicht / Lötpad
4) Seite 20
2012-07-31
4
27
30
K/W
K/W
Version 1.0
LUW CN5M
Brightness Groups
Helligkeits-Gruppierungsschema
Group
Luminous Flux
Luminous Flux
1) page 20
1) page 20
1) Seite 20
Lichtstrom
1) Seite 20
Luminous Intensity
5) page 20
Lichtstärke 5) Seite 20
Gruppe
Lichtstrom
(min.) ΦV [lm]
(max.) ΦV [lm]
(typ.) IV [cd]
GA
18
22.4
14.1
GB
22.4
28
17.6
HA
28
35.5
22.2
Note:
The standard shipping format for serial types includes either a lower family group, an upper family group or
a grouping of all individual brightness groups of only a few brightness groups. Individual brightness groups
cannot be ordered.
Anm.:
Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere
Familiengruppe oder eine Sammelgruppe, die aus nur wenigen Helligkeitsgruppen bestehen. Einzelne
Helligkeitsgruppen sind nicht bestellbar.
Forward Voltage Groups 3) page 20
Durchlassspannungsgruppe 3) Seite 20
Group
Gruppe
(min.) VF [V]
(max.) VF [V]
4
2.90
3.20
5
3.20
3.50
6
3.50
3.80
2012-07-31
5
Version 1.0
LUW CN5M
Chromaticity coordinate groups 2) page 20
Farbortgruppen 2) Seite 20
0.39
Cy
0.38
0.37
0.9
520
7R
530
Cy 0.8
0.36
540
510
550
0.7
7Q
0.35
7P
560
0.6
570
6R
500
0.5
0.4
580
590
600
610
620
630
E
0.3
490
0.2
0.33
0
+
6Q
0.32
6P
0.31
5R
0.30
480
470
460
450
0.1
0
0.34
5Q
0.29
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
5P
0.28
0.35
0.34
0.32
0.33
0.31
0.29
0.28
0.26
0.30
0.27
Cx
Color Chromaticity Groups
Farbortgruppen 2) Seite 20
Group
Gruppe
5P
6P
7P
2012-07-31
OHA03489
2) page 20
Cx
Cy
0.2930
0.2824
0.2962
0.2756
0.3072
0.3111
0.3090
0.3019
0.3072
0.3111
0.3090
Group
Gruppe
5Q
Cx
Cy
0.2889
0.2910
0.2930
0.2824
0.3049
0.3223
Group
Gruppe
5R
Cy
0.2889
0.2910
0.3035
0.3293
0.3049
0.3223
0.3072
0.3111
0.3035
0.3293
0.3049
0.3223
0.3049
0.3223
0.3019
0.3072
0.3111
0.3170
0.3459
0.3170
0.3182
0.3170
0.3309
0.3170
0.3309
0.3170
0.3459
0.3170
0.3182
0.3170
0.3170
0.3309
0.3170
0.3341
0.3652
0.3375
0.3601
6Q
7Q
5R
6R
Cx
0.3170
0.3556
0.3170
0.3556
0.3309
0.3220
0.3653
0.3556
0.3300
0.3728
0.3341
0.3652
0.3341
0.3652
0.2865
0.2960
6
7R
Version 1.0
LUW CN5M
Group Name on Label
Gruppenbezeichnung auf Etikett
Example: GA-5P-4
Beispiel: GA-5P-4
Brightness
Helligkeit
Chromaticity Coordinate
Farbort
Forward Voltage
Durchlassspannung
GA
5P
4
Note:
No packing unit / tape ever contains more than one group for each selection.
Anm.:
In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
2012-07-31
7
Version 1.0
LUW CN5M
Relative Spectral Emission - V(λ) = Standard eye response curve 5) page 20 , 1) page 20
Relative spektrale Emission - V(λ) = spektrale Augenempfindlichkeit 5) Seite 20 , 1) Seite 20
Φrel = f (λ); TS = 25 °C; IF = 140 mA
OHL13926
100
%
Φrel
80
Vλ
60
40
20
0
400
450
500
550
600
650
700
nm 750
λ
Radiation Characteristics 5) page 20
Abstrahlcharakteristik 5) Seite 20
Irel = f (ϕ); TS = 25 °C
2012-07-31
8
Version 1.0
LUW CN5M
Forward Current 5) page 20
Durchlassstrom 5) Seite 20
Relative Luminous Flux 5) page 20 , 6) page 20
Relativer Lichtstrom 5) Seite 20 , 6) Seite 20
IF = f (VF); TS = 25 °C
IF
ΦV/ΦV(140 mA) = f(IF); TS = 25 °C
OHL04295
250
mA
200
150
100
50
0
2.7
2.9
3.1
3.3
V 3.5
VF
Chromaticity Coordinate Shift 5) page 20
Farbortverschiebung 5) Seite 20
ΔCx, ΔCy = f(IF); TS = 25 °C
2012-07-31
9
Version 1.0
LUW CN5M
Relative Forward Voltage 5) page 20
Relative Vorwärtsspannung 5) Seite 20
Relative Luminous Flux 5) page 20
Relative Lichtstrom 5) Seite 20
ΔVF = VF - VF(25°C) = f(Tj); IF = 140 mA
ΔVF
ΦV/ΦV(25 °C) = f(Tj); IF = 140 mA
OHL04068
0.4
V
OHL14202
1.2
ΦV
Φ V (25 ˚C)
0.2
0.8
0.1
0.6
0
-0.1
0.4
-0.2
0.2
-0.3
-0.4
-40 -20 0
20 40 60 80
0
-40 -20 0
˚C 120
Chromaticity Coordinate Shift 5) page 20
Farbortverschiebung 5) Seite 20
ΔCx, ΔCy = f(Tj); IF = 140 mA
2012-07-31
20 40 60 80
˚C 120
Tj
Tj
10
Version 1.0
LUW CN5M
Max. Permissible Forward Current
Maximal zulässiger Durchlassstrom
IF = f (T)
Permissible Pulse Handling Capability
Zulässige Impulsbelastbarkeit IF = f(tp)
Permissible Pulse Handling Capability
Zulässige Impulsbelastbarkeit IF = f(tp)
D: Duty cycle, TS = 25 °C
2012-07-31
D: Duty cycle, TS = 85 °C
11
Version 1.0
LUW CN5M
Package Outline 7) page 20
Maßzeichnung 7) Seite 20
Approximate Weight:
24 mg
Gewicht:
24 mg
Mark:
Cathode
Markierung:
Kathode
Corrosion robustness:
Test conditions: 40 °C / 90 % rh / 15 ppm H2S / 336 h
= Stricter than IEC 60068-2-43 (H2S) [25°C / 75 % rh
/ 10 ppm H2S / 21 days]
= Regarding relevant gas (H2S) stricter than EN
60068-2-60 (method 4) [25 °C / 75 % rh / 200 ppb
SO2, 200 ppb NO2,10 ppb Cl2 / 21 days]
Korrosionsfestigkeit:
Test Kondition: 40°C / 90 % rh / 15 ppm H2S / 336 h
= Besser als IEC 60068-2-43 (H2S) [25°C / 75 % rh /
10 ppm H2S / 21 Tage]
= Bezogen auf das Gas (H2S) besser als EN
60068-2-60 (method 4) [25°C / 75 % rh / 200ppb
SO2, 200ppb NO2,10ppb Cl2 / 21 Tage]
2012-07-31
12
Version 1.0
LUW CN5M
Recommended Solder Pad 7) page 20
Empfohlenes Lötpaddesign 7) Seite 20
2012-07-31
Reflow soldering
Reflow-Löten
13
Version 1.0
LUW CN5M
Reflow Soldering Profile
Reflow Lötprofil
Preconditioning JEDEC Level 1 acc. to J-STD-020D.01
OHA04525
300
˚C
T 250
Tp 245 ˚C
240 ˚C
tP
217 ˚C
200
tL
150
tS
100
50
25 ˚C
0
0
50
100
150
200
s 300
250
t
OHA04612
Profil-Charakteristik
Profile Feature
Symbol
Symbol
Pb-Free (SnAgCu) Assembly
Minimum
Ramp-up Rate to Preheat*)
25 °C to 150 °C
Time tS
TSmin to TSmax
tS
60
Ramp-up Rate to Peak*)
TSmax to TP
Recommendation
Maximum
2
3
100
120
2
3
Einheit
Unit
K/s
s
K/s
Liquidus Temperature
TL
217
Time above Liquidus temperature
tL
80
100
s
Peak Temperature
TP
245
260
°C
Time within 5 °C of the specified peak
temperature TP - 5 K
tP
20
30
s
3
6
K/s
10
Ramp-down Rate*
TP to 100 °C
480
Time
25 °C to TP
All temperatures refer to the center of the package, measured on the top of the component
* slope calculation DT/Dt: Dt max. 5 s; fulfillment for the whole T-range
2012-07-31
°C
14
s
Version 1.0
LUW CN5M
Method of Taping 7) page 20
Gurtung 7) Seite 20
2012-07-31
15
Version 1.0
LUW CN5M
Tape and Reel
Gurtverpackung
12 mm tape with 600 pcs. on ∅ 180 mm reel, 3000 pcs. on ∅ 330 mm reel
W1
D0
P0
A
N
F
W
E
13.0 ±0.25
P2
Label
P1
Direction of unreeling
Direction of unreeling
W2
Gurtvorlauf: 400 mm
Leader:
400 mm
Gurtende:
Trailer:
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
Tape dimensions in mm (inch)
W
P0
P1
P2
D0
E
F
12 +0.3/-0.1
4 ± 0.1
(0.157 ±
0.004)
4 ± 0.1
(0.157 ±
0.004)
or
8 ± 0.1
(0.315 ±
0.004)
2 ± 0.05
(0.079 ±
0.002)
1.5 ± 0.1
(0.059 +
0.004)
1.75 ± 0.1
(0.069 ±
0.004)
5.5 ± 0.05
(0.217 ±
0.002)
Reel dimensions in mm (inch)
Reel dimensions in mm (inch)
A
W
Nmin
W1
W2max
180 (7)
12 (0.472)
60 (2.362)
12.4 + 2 (0.488 +
0.079)
18.4 (0.724)
Reel dimensions in mm (inch)
A
W
Nmin
W1
W2max
330 (13)
12 (0.472)
60 (2.362)
12.4 + 2 (0.488 +
0.079)
18.4 (0.724)
2012-07-31
16
Version 1.0
LUW CN5M
Barcode-Product-Label (BPL)
Barcode-Produkt-Etikett (BPL)
OSRAM Opto
BIN1: XX-XX-X-XXX-X
LX XXXX
Semiconductors
RoHS Compliant
(6P) BATCH NO: 1234567890
ML Temp ST
2 260 °C R
(1T) LOT NO: 1234567890
(9D) D/C: 1234
Pack: R18
DEMY
022
B_R999_1880.1642 R
(X) PROD NO: 123456789(Q)QTY:
9999
(G) GROUP:
XX-XX-X-X
OHA04563
Dry Packing Process and Materials
Trockenverpackung und Materialien
Moisture-sensitive label or print
L
VE
LE
l
k,
see
labe
code
blan
If
bar
).
(RH
.
RH
idity
hum
0%
e
tive
˚C/6
red
kag
S
rela
30
s
pac
_
<
infra
IVE
of
TOR
rs
tain
90% to ak
SIT
rs
<
ns
ed (pe
UC
e).
or
rs
con
Hou
SEN
rs
Hou
ND
and ject
ditio
cod
˚C,
72
sing
Hou
e
5
bag E
48
˚C sub
Hou
con
±
s UR ICO
ces
24 6
dat
40 be
time
˚C
ory
ThiISTSEM
r
pro
<
time
r
23
time
at t will ˚C).
l with
fact
r
ent
MO
.
Floo
time
TO
at
at
r
Floo
l
ths tha
tica
d
ival
ure
OP
Floo
4
if: rea
w
Floo
labe
mon
iden
5
ced
equ
el
ices
g, n
e
5a
is
el
belo
or
24
pro
6
Lev
e
dev
:
ntin
el
whe
cod
e
, w,
e
Lev
el
see
e
bag
Lev
l dat
mou
bak
bar
ned
stur
e
Lev
reflo
10%
led
stur
e
time
sea
for
ore>
ope e
Moi
r
see
stur
k,
is
.
sea is has k,
Moi
stur
bef
d
033
Moi
in
Floo
RH
blan
Moi
or-p blan in
bag
Car
ing,
r
TD(if
life
.
If
r
lf
J-S
thisvapp. d with 10%bak or
Yea
_
eks rs
<
r w,
icat met
1
Yea
tem
d,
She
at
nte
uire not
>
y
1
WeHou
DEC
Afte
Ind
4
uire
reflo
is
bod Mou red req
/JE
time
168
req
:
2b
r
a)
Sto ices idity
time
is IPC
r
or
time
b)
ned Floo
r
Hum ing ce
time
Dev 2a
e
r
Floo
a)
ope
3.
b) bakren
Floo
1
l dat
Floo
If
2
refe
time el
4.
2a
el
sea
3
Lev
el
and e
Lev
el
Bag
e
e
Lev
stur
e
Lev
Dat
stur
e
Moi
stur
Moi
stur
Moi
Moi
C
1.
U
A
TI
Barcode label
N
O
O
S
R
A
M
2.
Humidity indicator
Barcode label
Please check the HIC immidiately after
bag opening.
Discard if circles overrun.
Avoid metal contact.
Do not eat.
Comparator
check dot
WET
If wet,
examine units, if necessary
bake units
15%
If wet,
examine units, if necessary
bake units
10%
5%
If wet,
parts still adequately dry.
change desiccant
Humidity Indicator
MIL-I-8835
AM
Desiccant
OSR
OHA00539
Note:
Moisture-sensitive product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in
chapter “Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references
like JEDEC.
Anm.:
Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem
Trockenmittel und einer Feuchteindikatorkarte.
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form
Catalog im Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind
Normenbezüge, unter anderem ein Auszug der JEDEC-Norm, enthalten.
2012-07-31
17
Version 1.0
LUW CN5M
Transportation Packing and Materials
Kartonverpackung und Materialien
Barcode label
MY
DE
8
Q-
1
R1
lti LS
TO Y
T6
PL 76
1+
Mu
POU
GR
44
D/C
)
(9D
4
20
23
Y:
QT
H1
TC
BA
3G
)
: 12
(6P
00
: 01
998
021
210
O
Se SR
mi AM
co
nd O
uc pt
to o
H
rs
NO
:
).
5
14 2
110 0
(X)
PR
OD
NO
:
(1T
)
LO
T
NO
see
labe
(G)
l
k,
N
O
TI
U
A
C
(Q)
L
VE
LE
code (RH
blan
If
y
bar
.
idit
RH
hum
60%
e
tive d
˚C/
kag
rela are
30
E S
s
_
<
infr pac
OR
of
tainITIV
90% to ak
urs
CT
<
e).
or
urs
ted (pe
ons
con NS
Ho
g
urs
SE DU
Ho
and jec
diti
cod
˚C,
72
sin
Ho urs
e
5
bag E ON
48
˚C sub
e
Ho
con
±
s UR
ces
24 6
dat
e
MIC
40 be
tim
˚C
e
ThiISTSE
pro
<
tory
tim
.
or
t
with
23
tim e
at t will ˚C)
or
fac
MO
.
Flo
al
len
tim
TO
s
at
or
at
Flo
d
or
iva
ure
el
nth s tha
OP
ntic
Flo
4
if: rea
Flo
,
lab
ow
mo ice equ
ide
5
ced
el
e
5a
is
el
ingen
bel
or
24
pro
6
Lev
e
dev,
:
el
cod
e
,
unt wh
Lev
el
re
ow
see
bag
Lev
l dat
re
mo
bak
e
bar
ned
Lev
refl
istu
10%
re
tim
sea
for
istu
ore>
re
ope e
Mo
see
3
istu
is
or .
sea is has
Mo
nk,
bef
istu
nk, Flo
,
rd
-03
Mo
in
RH
bla
Mo
or-p bla in
bag
ingCa
r
TD
life
(if
If with
t.
r
lf
vapp.
10%baktor
J-S
this
Yea
,
_
eks
<
r
ed
ica med, C
1
urs
Yea
tem
She
ow
at
uire not
>
y
1
WeHo
unt
DE
Afte
Ind
1.
e
4
uire
refl
red req
2.
bod Mo
e
ity is
/JE
tim
s
168
req
:
e
2b
a)
Sto
tim
or
mid
is IPC
tim e
vice or
b)
or
ned Flo
Hu
tim
ing ce
or
De
e
2a
Flo
a)
ope
or
3.
b) bakren
Flo
e
1
l dat
Flo
If
2
el
refe
tim
2a
4.
el
sea
3
Lev
el
and
Lev
el
re
Bag
te
Lev
re
Lev
istu
Da
re
istu
re
Mo
istu
Mo
istu
Mo
Mo
P:
Muster
ED Bin
Bin 1:
Bin 2: P-1
3: Q-1 -20
ML
-20
2
Tem
2a
220
3
240 p ST
Ad 260 C R
C
R0 diti
R
ona C RT
PA 77
l TE
CK
VA
XT
R:
Barcode label
MY
DE
8
1
Q-
R1
lti LS
TO Y T6
PL 76
1+
P-
Mu
8
: 01
O
SR
AM
99
D/C
)
21
00
(9D
21
:
4
20
00
Y:
O
H1
23
TC
)
(6P
(Q)
(X)
PR
OD
NO
:
(1T
)
11
00
LO
T
14
2
NO
5
: 12
BA
3G
QT
Se SR
m A
ico M
nd O
uc pt
to o
H
rs
NO
44
(G)
GR
OU
P:
Muster
ED Bin
Bin 1:
Bin 2: P-1
3: Q-1 -20
ML
-20
2
Te
2a
220 mp
3
240
ST
Ad 260 C R
C
R0 diti
R
ona C RT
PA 77
l TE
CK
VA
XT
R:
led
Packing
Sealing label
OHA02044
Dimensions of transportation box in mm (inch)
Width / Breite
Length / Länge
Height / Höhe
195 ±5 (7,677 ±0,1968)
349 ±5 (13,740 ±0,196)
195 ±5 (7,677 ±0,1968)
349 ±5 (13,740 ±0,196)
30 ±5 (1,181 ±0,196)
33 ±5 (1,299 ±0,196)
Notes
Hinweise
The evaluation of eye safety occurs according to the
standard IEC 62471:2006 ("photobiological safety of
lamps and lamp systems"). Within the risk grouping
system of this CIE standard, the LED specified in this
data sheet fall into the class Low risk (exposure time
100 s). Under real circumstances (for exposure time,
eye pupils, observation distance), it is assumed that
no endangerment to the eye exists from these
devices. As a matter of principle, however, it should
be mentioned that intense light sources have a high
secondary exposure potential due to their blinding
effect. As is also true when viewing other bright light
sources (e.g. headlights), temporary reduction in
visual acuity and afterimages can occur, leading to
irritation, annoyance, visual impairment, and even
accidents, depending on the situation.
Die Bewertung der Augensicherheit erfolgt nach
dem Standard IEC 62471:2006 ("photobiological
safety of lamps and lamp systems"). Im
Risikogruppensystem dieser CIE- Norm erfüllen die
in diesem Datenblatt angegebenen LEDs folgende
Gruppenanforderung - Low risk (Expositionsdauer
100 s). Unter realen Umständen (für
Expositionsdauer, Augenpupille,
Betrachtungsabstand) geht damit von diesen
Bauelementen keinerlei Augengefährdung aus.
Grundsätzlich sollte jedoch erwähnt werden, dass
intensive Lichtquellen durch ihre Blendwirkung ein
hohes sekundäres Gefahrenpotenzial besitzen.
Nach einem Blick in eine helle Lichtquelle (z.B.
Autoscheinwerfer), kann ein temporär
eingeschränktes Sehvermögen oder auch
Nachbilder zu Irritationen, Belästigungen,
Beeinträchtigungen oder sogar Unfällen führen.
2012-07-31
18
Version 1.0
LUW CN5M
Disclaimer
Disclaimer
Attention please!
The information describes the type of component and
shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved.
Due to technical requirements components may contain
dangerous substances.
For information on the types in question please contact
our Sales Organization.
If printed or downloaded, please find the latest version in
the Internet.
Packing
Please use the recycling operators known to you. We
can also help you – get in touch with your nearest sales
office.
By agreement we will take packing material back, if it is
sorted. You must bear the costs of transport. For
packing material that is returned to us unsorted or which
we are not obliged to accept, we shall have to invoice
you for any costs incurred.
Components used in life-support devices or
systems must be expressly authorized for such
purpose!
Critical components* may only be used in life-support
devices** or systems with the express written approval
of OSRAM OS.
Bitte beachten!
Lieferbedingungen und Änderungen im Design
vorbehalten. Aufgrund technischer Anforderungen
können die Bauteile Gefahrstoffe enthalten. Für weitere
Informationen zu gewünschten Bauteilen, wenden Sie
sich bitte an unseren Vertrieb.Falls Sie diese Datenblatt
ausgedruckt oder heruntergeladen haben, finden Sie
die aktuellste Version im Internet.
Verpackung
Benutzen Sie bitte die Ihnen bekannten Recyclingwege.
Wenn diese nicht bekannt sein sollten, wenden Sie sich
bitte an das nächstgelegene Vertriebsbüro. Wir nehmen
das Verpackungsmaterial zurück, falls dies vereinbart
wurde und das Material sortiert ist. Sie tragen die
Transportkosten. Für Verpackungsmaterial, das
unsortiert an uns zurückgeschickt wird oder das wir nicht
annehmen müssen, stellen wir Ihnen die anfallenden
Kosten in Rechnung.
Bauteile, die in lebenserhaltenden Apparaten und
Systemen eingesetzt werden, müssen für diese
Zwecke ausdrücklich zugelassen sein!
Kritische Bauteile* dürfen in lebenserhaltenden
Apparaten und Systemen nur dann eingesetzt werden,
wenn ein schriftliches Einverständnis von OSRAM OS
vorliegt.
*) A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or the
effectiveness of that device or system.
**) Life support devices or systems are intended(a) to be
implanted in the human body,or(b) to support and/or
maintain and sustain human life.If they fail, it is
reasonable to assume that the health and the life of the
user may be endangered.
*) Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden
Apparaten
oder
Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden Apparates
oder Systems führen wird oder die Sicherheit oder
Effektivität
dieses
Apparates
oder
Systems
beeinträchtigt.
**) Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper oder
(b) für die Lebenserhaltung bestimmt. Falls Sie
versagen, kann davon ausgegangen werden, dass die
Gesundheit und das Leben des Patienten in Gefahr ist.
2012-07-31
19
Version 1.0
LUW CN5M
Glossary
Glossar
1)
Brightness: Brightness values are measured during
a current pulse of typical 25 ms, with an internal
reproducibility of +/- 8 % and an expanded
uncertainty of +/- 11 % (acc. to GUM with a coverage
factor of k = 3).
1)
Helligkeit: Helligkeitswerte werden während eines
Strompulses einer typischen Dauer von 25 ms, mit
einer internen Reproduzierbarkeit von +/- 8 % und
einer erweiterten Messunsicherheit von +/- 11 %
gemessen (gemäß GUM mit Erweiterungsfaktor k =
3).
2)
Chromaticity coordinate groups: Chromaticity
coordinates are measured during a current pulse of
typical 25 ms, with an internal reproducibility of +/0,005 and an expanded uncertainty of +/- 0,01 (acc.
to GUM with a coverage factor of k = 3).
2)
Farbortgruppen:
Farbkoordinaten
werden
während
eines
Strompulses einer typischen Dauer von 25 ms, mit
einer internen Reproduzierbarkeit von +/- 0,005 und
einer erweiterten Messunsicherheit von +/- 0,01
gemessen (gemäß GUM mit Erweiterungsfaktor k =
3).
3)
Forward Voltage: The forward voltage is measured
during a current pulse of typical 8 ms, with an internal
reproducibility of +/- 0,05 V and an expanded
uncertainty of +/- 0,1 V (acc. to GUM with a coverage
factor of k=3).
3)
Durchlassspannung: Vorwärtsspannungen
werden während eines Strompulses einer typischen
Dauer
von
8
ms,
mit
einer
internen
Reproduzierbarkeit von +/- 0,05 V und einer
erweiterten Messunsicherheit von +/- 0,1 V
gemessen (gemäß GUM mit Erweiterungsfaktor
k=3).
4)
Thermal Resistance: Rth max based on statistic
values (6ó)
4)
Wärmewiderstand: Rth
statistischen Werten (6ó)
5)
Typical Values: Due to the special conditions of the
manufacturing processes of LED, the typical data or
calculated correlations of technical parameters can
only reflect statistical figures. These do not
necessarily correspond to the actual parameters of
each single product, which could differ from the
typical data and calculated correlations or the typical
characteristic line. If requested, e.g. because of
technical improvements, these typ. data will be
changed without any further notice.
5)
Typische Werte: Wegen
der
besonderen
Prozessbedingungen bei der Herstellung von LED
können typische oder abgeleitete technische
Parameter nur aufgrund statistischer Werte
wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden
diese typischen Werte ohne weitere Ankündigung
geändert.
6)
Relative Brightness Curve: In the range where the
line of the graph is broken, you must expect higher
brightness differences between single LEDs within
one packing unit.
6)
Relative Helligkeitskurve: Im
gestrichelten
Bereich der Kennlinien muss mit erhöhten
Helligkeitsunterschieden zwischen Leuchtdioden
innerhalb einer Verpackungseinheit gerechnet
werden.
7)
Tolerance of Measure: Dimensions are specified
as follows: mm (inch).
7)
Maßtoleranz: Maße
angegeben: mm (inch).
2012-07-31
20
max
werden
basiert
wie
auf
folgt
Version 1.0
LUW CN5M
Published by OSRAM Opto Semiconductors GmbH
Leibnizstraße 4, D-93055 Regensburg
www.osram-os.com © All Rights Reserved.
2012-07-31
21
