URZĄDZENIE TRANSMISJI DANYCH TYPU ONTDK-01/*

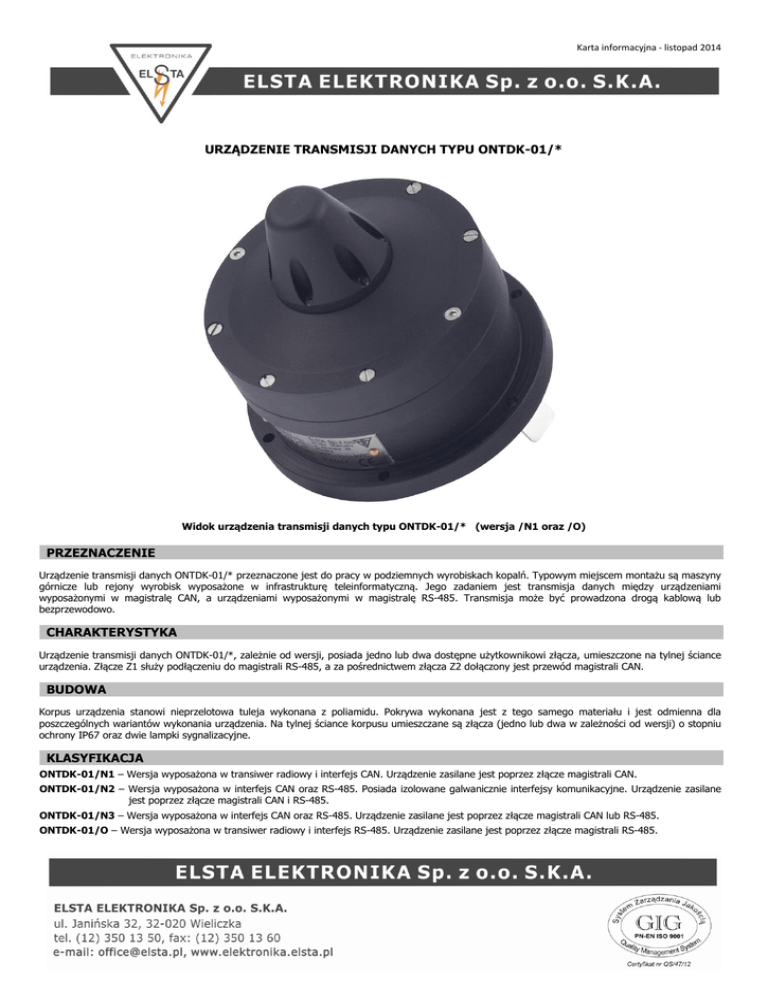

Widok urządzenia transmisji danych typu ONTDK-01/* (wersja /N1 oraz /O)
PRZEZNACZENIE
Urządzenie transmisji danych ONTDK-01/* przeznaczone jest do pracy w podziemnych wyrobiskach kopalń. Typowym miejscem montażu są maszyny
górnicze lub rejony wyrobisk wyposażone w infrastrukturę teleinformatyczną. Jego zadaniem jest transmisja danych między urządzeniami
wyposażonymi w magistralę CAN, a urządzeniami wyposażonymi w magistralę RS-485. Transmisja może być prowadzona drogą kablową lub
bezprzewodowo.
CHARAKTERYSTYKA
Urządzenie transmisji danych ONTDK-01/*, zależnie od wersji, posiada jedno lub dwa dostępne użytkownikowi złącza, umieszczone na tylnej ściance
urządzenia. Złącze Z1 służy podłączeniu do magistrali RS-485, a za pośrednictwem złącza Z2 dołączony jest przewód magistrali CAN.
BUDOWA
Korpus urządzenia stanowi nieprzelotowa tuleja wykonana z poliamidu. Pokrywa wykonana jest z tego samego materiału i jest odmienna dla
poszczególnych wariantów wykonania urządzenia. Na tylnej ściance korpusu umieszczane są złącza (jedno lub dwa w zależności od wersji) o stopniu
ochrony IP67 oraz dwie lampki sygnalizacyjne.
KLASYFIKACJA
ONTDK-01/N1 – Wersja wyposażona w transiwer radiowy i interfejs CAN. Urządzenie zasilane jest poprzez złącze magistrali CAN.
ONTDK-01/N2 – Wersja wyposażona w interfejs CAN oraz RS-485. Posiada izolowane galwanicznie interfejsy komunikacyjne. Urządzenie zasilane
jest poprzez złącze magistrali CAN i RS-485.
ONTDK-01/N3 – Wersja wyposażona w interfejs CAN oraz RS-485. Urządzenie zasilane jest poprzez złącze magistrali CAN lub RS-485.
ONTDK-01/O – Wersja wyposażona w transiwer radiowy i interfejs RS-485. Urządzenie zasilane jest poprzez złącze magistrali RS-485.
Karta informacyjna - listopad 2014
PODSTAWOWE DANE TECHNICZNE
1. Znamionowe napięcie zasilania Un
10,5 ÷ 13,7 V DC
dla wersji /N1 - 150 mA
dla wersji /N2 – 75 mA (RS-485); 25 mA (CAN)
dla wersji /N3 – 100 mA
dla wersji /O – 150 mA
2. Znamionowy prąd zasilania In
3. Maksymalne napięcie wejściowe Ui
13,7 V
4. Maksymalny prąd wejściowy Ii
1,67 A
5. Temperatura otoczenia podczas pracy
-20°C ÷ +60°C
5. Stopień ochrony obudowy
6. Masa
IP 66/67
dla wersji /N2, /N3 - ok. 0,69 kg; dla wersji /O, /N1 ok. 0,8 kg
7. Grupa, kategoria, rodzaj budowy przeciwwybuchowej
I M2 Ex ib I Mb
CERTYFIKATY
– KDB 11ATEX124 z dnia 02.12.2011 wydany przez Główny Instytut Górnictwa (Nr 1453).
URZĄDZENIE TRANSMISJI DANYCH TYPU ONTDK-01/* – rysunek katalogowy dla wersji /N1 oraz /O
GWARANCJA I SERWIS
Zapewniamy kompleksową obsługę w ramach świadczenia usług gwarancyjnych i pogwarancyjnych urządzeń naszej produkcji.
Usługi te realizowane są wyłącznie przez producenta lub autoryzowany punkt serwisowy.
W sprawie dodatkowych informacji prosimy kontaktować się z producentem.
