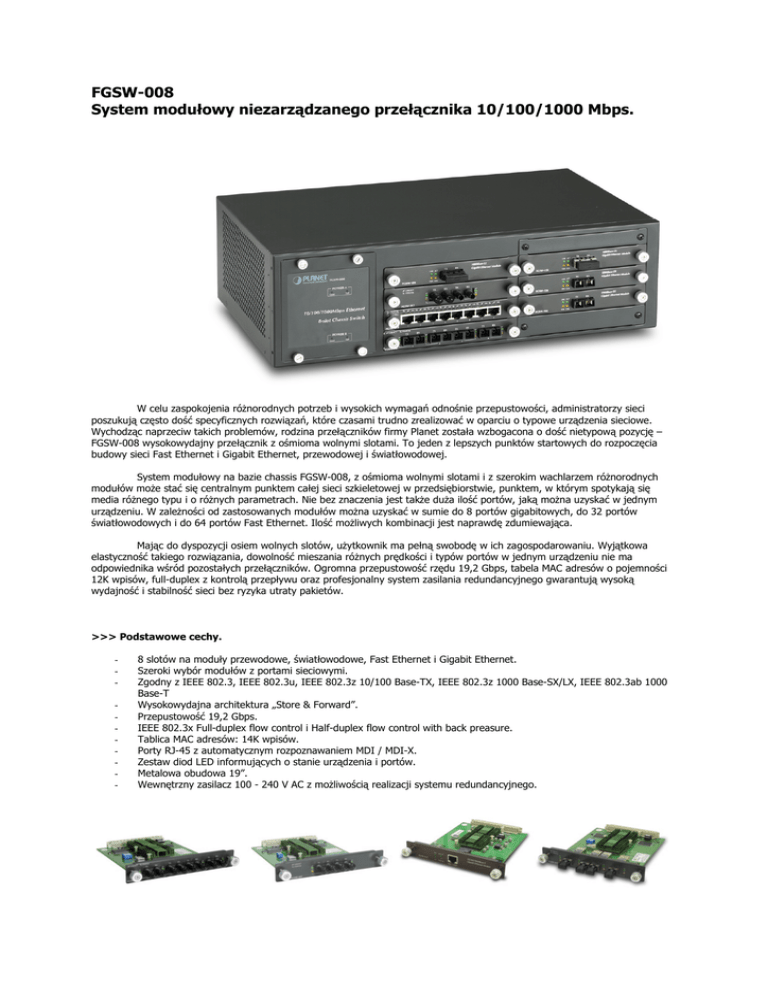

FGSW-008
System modułowy niezarządzanego przełącznika 10/100/1000 Mbps.
W celu zaspokojenia różnorodnych potrzeb i wysokich wymagań odnośnie przepustowości, administratorzy sieci
poszukują często dość specyficznych rozwiązań, które czasami trudno zrealizować w oparciu o typowe urządzenia sieciowe.
Wychodząc naprzeciw takich problemów, rodzina przełączników firmy Planet została wzbogacona o dość nietypową pozycję –
FGSW-008 wysokowydajny przełącznik z ośmioma wolnymi slotami. To jeden z lepszych punktów startowych do rozpoczęcia
budowy sieci Fast Ethernet i Gigabit Ethernet, przewodowej i światłowodowej.
System modułowy na bazie chassis FGSW-008, z ośmioma wolnymi slotami i z szerokim wachlarzem różnorodnych
modułów może stać się centralnym punktem całej sieci szkieletowej w przedsiębiorstwie, punktem, w którym spotykają się
media różnego typu i o różnych parametrach. Nie bez znaczenia jest także duża ilość portów, jaką można uzyskać w jednym
urządzeniu. W zależności od zastosowanych modułów można uzyskać w sumie do 8 portów gigabitowych, do 32 portów
światłowodowych i do 64 portów Fast Ethernet. Ilość możliwych kombinacji jest naprawdę zdumiewająca.
Mając do dyspozycji osiem wolnych slotów, użytkownik ma pełną swobodę w ich zagospodarowaniu. Wyjątkowa
elastyczność takiego rozwiązania, dowolność mieszania różnych prędkości i typów portów w jednym urządzeniu nie ma
odpowiednika wśród pozostałych przełączników. Ogromna przepustowość rzędu 19,2 Gbps, tabela MAC adresów o pojemności
12K wpisów, full-duplex z kontrolą przepływu oraz profesjonalny system zasilania redundancyjnego gwarantują wysoką
wydajność i stabilność sieci bez ryzyka utraty pakietów.
>>> Podstawowe cechy.
-
8 slotów na moduły przewodowe, światłowodowe, Fast Ethernet i Gigabit Ethernet.
Szeroki wybór modułów z portami sieciowymi.
Zgodny z IEEE 802.3, IEEE 802.3u, IEEE 802.3z 10/100 Base-TX, IEEE 802.3z 1000 Base-SX/LX, IEEE 802.3ab 1000
Base-T
Wysokowydajna architektura „Store & Forward”.
Przepustowość 19,2 Gbps.
IEEE 802.3x Full-duplex flow control i Half-duplex flow control with back preasure.
Tablica MAC adresów: 14K wpisów.
Porty RJ-45 z automatycznym rozpoznawaniem MDI / MDI-X.
Zestaw diod LED informujących o stanie urządzenia i portów.
Metalowa obudowa 19”.
Wewnętrzny zasilacz 100 - 240 V AC z możliwością realizacji systemu redundancyjnego.
>>>Dane techniczne.
Produkt
Model
Standardy i protokoły
Porty
Dostępne odległości
Architektura przełącznika
Przepustowość
Tablica MAC adresów
Bufor danych
Kontrola przepływu
Kontrola pakietów
Wskaźniki wizualne
Zasilanie
Pobór mocy
Wymiary
Materiał obudowy
Warunki pracy
Certyfikaty
System modułowego przełącznika 19" 10/100/1000 Mbps.
FGSW-008
IEEE 802.3
10 Base-T Ethernet
IEEE 802.3u 100 Base-TX Fast Ethernet
IEEE 802.3ab 1000 Base-T Gigabit Ethernet
IEEE 802.3z 1000 Base-SX/LX
IEEE 802.3x Flow control
8 wolnych slotów na moduły z portami sieciowymi
2 sloty na zasilacz (jeden zasilacz wmontowany fabrycznie)
10 Mbps: UTP kat. 3, 4, 5 Skrętka 2-parowa maks. 100 m
100 Mbps: UTP kat. 5 Skrętka 2-parowa maks. 100 m
1000 Mbps: UTP kat. 5/5e Skrętka 4-parowa maks. 100 m
100 Mbps: światłowód wielo-modowy 62,5/125um, maks. 2km
1000 Mbps (SX/LX): światłowód wielo-modowy 62,5/125um, 220/550 m
światłowód wielo-modowy 50/125um, 500/550 m
światłowód jedno-modowy 9/125um, --/10 km
Store and forward
19,2 Gbps
12 K wpisów z automatycznym odświeżaniem i usuwaniem
w każdym module
Back pressure w Half-duplex
IEEE 802.3x dla Full-duplex
Filtrowanie pakietów z błędami CRC
Filtrowanie pakietów niepełnych
Diody LED: 2 dla każdego zasilacza
100 - 240 V AC, 50 - 60 Hz
62-86 W zależny od ilości i typu modułów
19" / 3U
440 x 226 x 133 mm (Sz. x Gł. x Wys.)
Metal
Temperatura: 0 do45 st.C
Wilgotność: 0 - 90 % bez kondensacji
FCC, CE
>>>Zastosowania.
- Przełącznik dla głównego szkieletu sieci.
Posiadając bardzo wysoką wydajność przełączania rzędu 19,2 Gbps, zapewniającą wysoką przepustowość wymaganą
w sieci Gigabit Ethernet i Fast Ethernet, przełącznik FGSW-008 może zostać z powodzeniem usytuowany w głównej gałęzi sieci.
- Przełącznik oddziałowy.
Możliwość bezpośredniego połączenia kablem lub światłowodem gigabitowym z innym przełącznikiem w głównym
szkielecie sieci i opcja zrealizowania różnorodnej kombinacji portów sprawia, ze jest to idealny model dla wymagającej grupy
roboczej z gwarancją pełnej elastyczności na przyszłość, gdy zajdzie potrzeba dokonania modyfikacji konfiguracji.
>>>Oznaczenie handlowe.
FGSW-008 Obudowa: 8 slotów na moduły przełączników i zasilacz redundancyjny.
Moduły:
FGSW-8 TP Moduł przełącznika: 8 portów RJ-45 10/100 Base-TX.
FGSW-4 ST Moduł przełącznika: 4 porty światłowodowe 100 Base-FX, ST, Multi-Mode.
FGSW-4 SC Moduł przełącznika: 4 porty światłowodowe 100 Base-FX, SC, Multi-Mode.
FGSW-4 MT Moduł przełącznika: 4 porty światłowodowe 100 Base-FX, MT-RJ, Multi-Mode.
FGSW-4 VF Moduł przełącznika: 4 porty światłowodowe 100 Base-FX, VF-45, Multi-Mode.
FGSW-2 ST Moduł przełącznika: 2 porty światłowodowe 100 Base-FX, ST, Multi-Mode.
FGSW-2 SC Moduł przełącznika: 2 porty światłowodowe 100 Base-FX, SC, Multi-Mode.
FGSW-2 MT Moduł przełącznika: 2 porty światłowodowe 100 Base-FX, MT-RJ, Multi-Mode.
FGSW-2 VF Moduł przełącznika: 2 porty światłowodowe 100 Base-FX, VF-45, Multi-Mode.
FGSW-1 SX Moduł przełącznika: 1 port światłowodowy 1000 Base-SX, SC, Multi-Mode (Gigabit Ethernet).
FGSW-1 LX Moduł przełącznika: 1 port światłowodowy 1000 Base-LX, SC, Single-Mode (Gigabit Ethernet).
FGSW-1 GT Moduł przełącznika: 1 port RJ-45 10/100/1000 Base-T (Gigabit Ethernet).
FGSW-RPS Zasilacz redundancyjny do FGSW-008.
