FT 20 RLHD

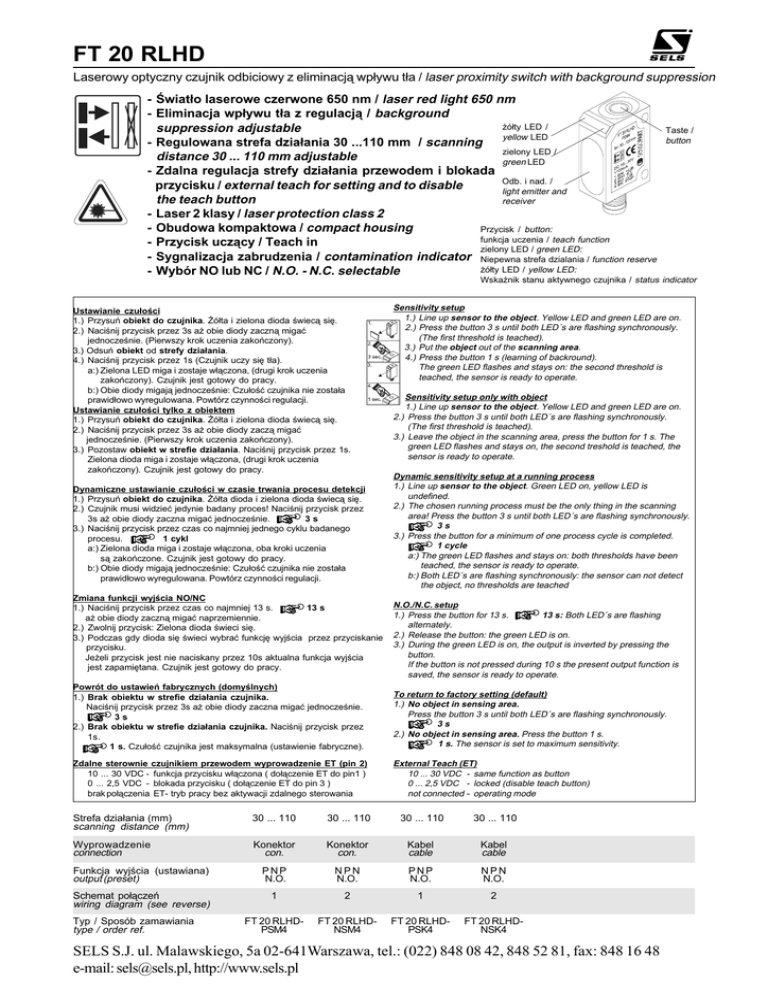

FT 20 RLHD Laserowy optyczny czujnik odbiciowy z eliminacj¹ wp³ywu t³a / laser proximity switch with background suppression - wiat³o laserowe czerwone 650 nm / laser red light 650 nm - Eliminacja wp³ywu t³a z regulacj¹ / background ¿ó³ty LED / suppression adjustable yellow LED - Regulowana strefa dzia³ania 30 ...110 mm / scanning zielony LED / distance 30 ... 110 mm adjustable green LED - Zdalna regulacja strefy dzia³ania przewodem i blokada Odb. i nad. / przycisku / external teach for setting and to disable light emitter and the teach button receiver - Laser 2 klasy / laser protection class 2 - Obudowa kompaktowa / compact housing Przycisk / button: funkcja uczenia / teach function - Przycisk ucz¹cy / Teach in zielony LED / green LED: - Sygnalizacja zabrudzenia / contamination indicator Niepewna strefa dzialania / function reserve ¿ó³ty LED / yellow LED: - Wybór NO lub NC / N.O. - N.C. selectable Taste / button Wskanik stanu aktywnego czujnika / status indicator Ustawianie czu³oci 1.) Przysuñ obiekt do czujnika. ¯ó³ta i zielona dioda wiec¹ siê. 2.) Nacinij przycisk przez 3s a¿ obie diody zaczn¹ migaæ jednoczenie. (Pierwszy krok uczenia zakoñczony). 3.) Odsuñ obiekt od strefy dzia³ania. 4.) Nacinij przycisk przez 1s (Czujnik uczy siê t³a). a:) Zielona LED miga i zostaje w³¹czona, (drugi krok uczenia zakoñczony). Czujnik jest gotowy do pracy. b:) Obie diody migaj¹ jednoczenie: Czu³oæ czujnika nie zosta³a prawid³owo wyregulowana. Powtórz czynnoci regulacji. Ustawianie czu³oci tylko z obiektem 1.) Przysuñ obiekt do czujnika. ¯ó³ta i zielona dioda wiec¹ siê. 2.) Nacinij przycisk przez 3s a¿ obie diody zacz¹ migaæ jednoczenie. (Pierwszy krok uczenia zakoñczony). 3.) Pozostaw obiekt w strefie dzia³ania. Nacinij przycisk przez 1s. Zielona dioda miga i zostaje w³¹czona, (drugi krok uczenia zakoñczony). Czujnik jest gotowy do pracy. Dynamiczne ustawianie czu³oci w czasie trwania procesu detekcji 1.) Przysuñ obiekt do czujnika. ¯ó³ta dioda i zielona dioda wiec¹ siê. 2.) Czujnik musi widzieæ jedynie badany proces! Nacinij przycisk przez 3s a¿ obie diody zaczna migaæ jednoczenie. 3s 3.) Nacinij przycisk przez czas co najmniej jednego cyklu badanego procesu. 1 cykl a:) Zielona dioda miga i zostaje w³¹czona, oba kroki uczenia s¹ zakoñczone. Czujnik jest gotowy do pracy. b:) Obie diody migaj¹ jednoczenie: Czu³oæ czujnika nie zosta³a prawid³owo wyregulowana. Powtórz czynnoci regulacji. Zmiana funkcji wyjcia NO/NC 1.) Nacinij przycisk przez czas co najmniej 13 s. 13 s a¿ obie diody zaczn¹ migaæ naprzemiennie. 2.) Zwolnij przycisk: Zielona dioda wieci siê. 3.) Podczas gdy dioda siê wieci wybraæ funkcjê wyjcia przez przyciskanie przycisku. Je¿eli przycisk jest nie naciskany przez 10s aktualna funkcja wyjcia jest zapamiêtana. Czujnik jest gotowy do pracy. Sensitivity setup 1.) Line up sensor to the object. Yellow LED and green LED are on. 2.) Press the button 3 s until both LED´s are flashing synchronously. (The first threshold is teached). 3.) Put the object out of the scanning area. 4.) Press the button 1 s (learning of backround). The green LED flashes and stays on: the second threshold is teached, the sensor is ready to operate. Sensitivity setup only with object 1.) Line up sensor to the object. Yellow LED and green LED are on. 2.) Press the button 3 s until both LED´s are flashing synchronously. (The first threshold is teached). 3.) Leave the object in the scanning area, press the button for 1 s. The green LED flashes and stays on, the second treshold is teached, the sensor is ready to operate. Dynamic sensitivity setup at a running process 1.) Line up sensor to the object. Green LED on, yellow LED is undefined. 2.) The chosen running process must be the only thing in the scanning area! Press the button 3 s until both LED´s are flashing synchronously. 3s 3.) Press the button for a minimum of one process cycle is completed. 1 cycle a:) The green LED flashes and stays on: both thresholds have been teached, the sensor is ready to operate. b:) Both LED´s are flashing synchronously: the sensor can not detect the object, no thresholds are teached N.O./N.C. setup 1.) Press the button for 13 s. 13 s: Both LED´s are flashing alternately. 2.) Release the button: the green LED is on. 3.) During the green LED is on, the output is inverted by pressing the button. If the button is not pressed during 10 s the present output function is saved, the sensor is ready to operate. Powrót do ustawieñ fabrycznych (domylnych) 1.) Brak obiektu w strefie dzia³ania czujnika. Nacinij przycisk przez 3s a¿ obie diody zaczna migaæ jednoczenie. 3s 2.) Brak obiektu w strefie dzia³ania czujnika. Nacinij przycisk przez 1s. 1 s. Czu³oæ czujnika jest maksymalna (ustawienie fabryczne). To return to factory setting (default) 1.) No object in sensing area. Press the button 3 s until both LED´s are flashing synchronously. 3s 2.) No object in sensing area. Press the button 1 s. 1 s. The sensor is set to maximum sensitivity. Zdalne sterownie czujnikiem przewodem wyprowadzenie ET (pin 2) 10 ... 30 VDC - funkcja przycisku w³¹czona ( do³¹czenie ET do pin1 ) 0 ... 2,5 VDC - blokada przycisku ( do³¹czenie ET do pin 3 ) brak po³¹czenia ET- tryb pracy bez aktywacji zdalnego sterowania External Teach (ET) 10 ... 30 VDC - same function as button 0 ... 2,5 VDC - locked (disable teach button) not connected - operating mode Strefa dzia³ania (mm) scanning distance (mm) 30 ... 110 30 ... 110 30 ... 110 30 ... 110 Wyprowadzenie connection Konektor con. Konektor con. Kabel cable Kabel cable Funkcja wyjcia (ustawiana) output (preset) PNP N.O. NPN N.O. PNP N.O. NPN N.O. Schemat po³¹czeñ wiring diagram (see reverse) 1 2 1 2 FT 20 RLHDPSM4 FT 20 RLHDNSM4 FT 20 RLHDPSK4 FT 20 RLHDNSK4 Typ / Sposób zamawiania type / order ref. SELS S.J. ul. Malawskiego, 5a 02-641Warszawa, tel.: (022) 848 08 42, 848 52 81, fax: 848 16 48 e-mail: [email protected], http://www.sels.pl FT 20 RLHD Laserowy optyczny czujnik odbiciowy z eliminacj¹ wp³ywu t³a / laser proximity switch with background suppression Schemat po³¹czeñ / wiring PNP ET BN 1 BK 4 WH 2 BU 3 +UB NPN Out ET ET -UB Rys. 1 / fig. 1 BN 1 BK 4 WH 2 BU 3 +UB Out ET -UB Rys. 2 / fig. 2 +UB: 10 ... 30 V DC zasilanie, biegun dodatni Out: PNP Out max.100 mA sygna³ wyjciowy czujnika ET: 10 ... 30 VDC: dublowanie funkcji przycisku / same function as button 0 ... 2,5 VDC: blokada przycisku / operating mode (button locked) brak po³¹czenia / not connected: tryb pracy bez aktywacji zdalnego sterowania / operating mode -UB: Gnd zasilanie, biegun ujemny 090-13357 090-13358 Parametry elektryczne / Electrical data (typ.) Parametry mechaniczne / Mechanical data Napiêcie zasilania: 10 ... 30 VDC wew. zab. przed zmian¹ polaryzacji operating voltage:10 ... 30 VDC internal polarity reversal prot. materia³ obudowy: casing material: ABS ABS Zdalne uczenie (ET): Stopieñ ochrony: protection standard: IP67 IP67 external teach (ET): < 2,5 V blokada / > 10 V aktywne < 2,5 V locked / > 10 V high Pobór pr¹du bez obci¹¿enia: < 30 mA przy 24 V DC < 30 mA at 24 V DC Temperatura pracy: ambient temperature range: -20 ... +60 °C -20 ... +60 °C Temperatura przechowywania: storage temperature range: -20 ... +80 °C -20 ... +80 °C Max pr¹d syg. wyjciowego:100 mA z zabezp. przed przeci¹¿eniem Kabel: cable: 4 x 0,14 mm2 4 x 0,14 mm2 Czêstotliwoæ prze³¹czania (ti/tp 1:1): Standardowa d³ugoæ przewodu: standard cable length: power consumption (no load): Funkcja wyjcia: patrz tabela see selection table signal output: output current: 100 mA with short circuit protection 1000 Hz 1000 Hz switching frequency (at ppp 1:1): 2m 2m Klasa bezpieczeñstwa1): protection class1): Konektor: connection: Parametry optyczne / Optical data (typ.) Waga (konektor): weight (plug): ca. 40 g app. 40 g Parametry lasera klasy 2 wed³ug EN 60825-1-3/97 Zbie¿noæ wi¹zki: Przeciêtna moc: D³ugoæ fali: Szerokoæ pulsu: czêstotliwoæ pulsacji: θ < 3,5° < 1 mW λ = 655 nm t = 3 µs f = 5 kHz Strefa dzia³ania: 30 ... 110 mm 30 ... 110 mm scanning range: Max. strefa dzia³ania (90%): 130 mm 130 mm Ustawianie strefy dzia³ania: Przycisk ucz¹cy lub zdalnie max. distance (90%): sensitivity adjustment: Materia³ odniesienia: reference material: teach in Kodak szary, 18 %, 100x100 mm Kodak grey, 18 %, 100x100 mm wiat³o: Laser czerwony 650nm, MTBF>50000h2) pulsacyjne used light: laser red 650 nm, MTBF>50000h2) pulsed Przesun. strefy wykryw. przy skali szaroci (90 % / 18 %) grey scale displacement (90 % / 18 % ): Plamka wietlna w ogniskowej: light spot (focus): 1) 2) M8x1 M8x1 Uimp = 500 V przy TU = +40 oC / at TA = +40 oC <7% <7% < φ 0,7 mm < φ 0,7 mm Powy¿szy optyczny czujnik odbiciowy nie mo¿e byæ stosowany w aplikacjach bezpieczeñstwa lub podobnych. These Proximity Switches are not suited for safety related applications. SELS S.J. ul. Malawskiego, 5a 02-641Warszawa, tel.: (022) 848 08 42, 848 52 81, fax: 848 16 48 e-mail: [email protected], http://www.sels.pl
