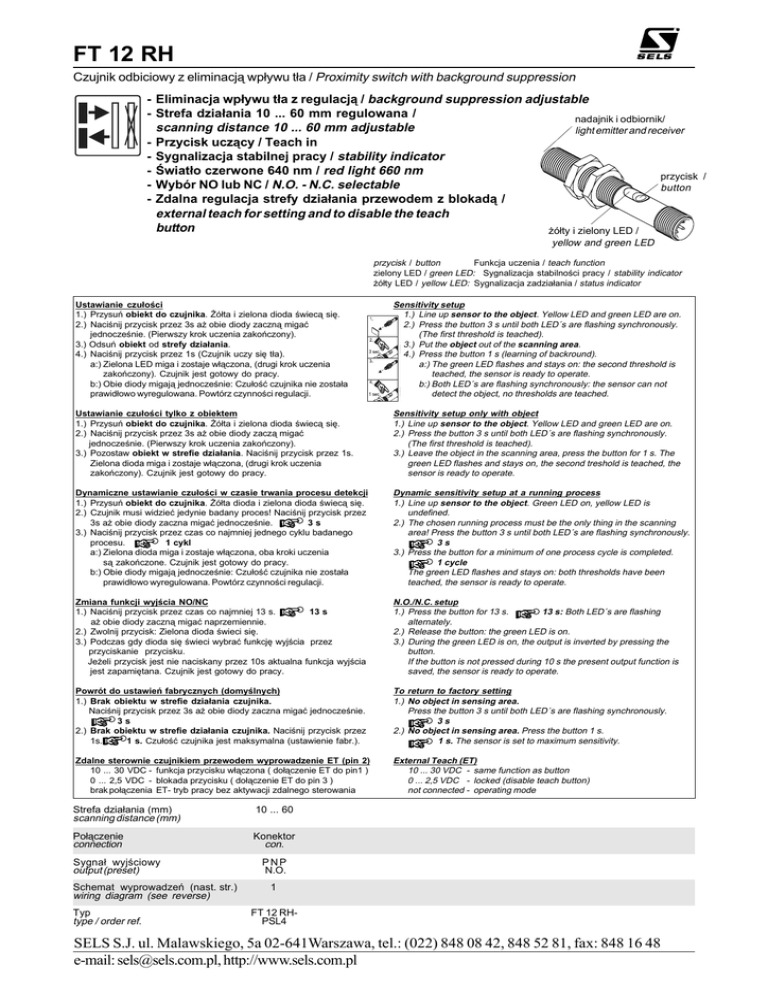

FT 12 RH

FT 12 RH
Czujnik odbiciowy z eliminacj¹ wp³ywu t³a / Proximity switch with background suppression
- Eliminacja wp³ywu t³a z regulacj¹ / background suppression adjustable
- Strefa dzia³ania 10 ... 60 mm regulowana /
nadajnik i odbiornik/
scanning distance 10 ... 60 mm adjustable
light emitter and receiver
- Przycisk ucz¹cy / Teach in
- Sygnalizacja stabilnej pracy / stability indicator
- Œwiat³o czerwone 640 nm / red light 660 nm
przycisk
- Wybór NO lub NC / N.O. - N.C. selectable
button
- Zdalna regulacja strefy dzia³ania przewodem z blokad¹ /
external teach for setting and to disable the teach
button
¿ó³ty i zielony LED /
yellow and green LED
przycisk / button
Funkcja uczenia / teach function
zielony LED / green LED: Sygnalizacja stabilnoœci pracy / stability indicator
¿ó³ty LED / yellow LED: Sygnalizacja zadzia³ania / status indicator
Ustawianie czu³oœci
1.) Przysuñ obiekt do czujnika. ¯ó³ta i zielona dioda œwiec¹ siê.
2.) Naciœnij przycisk przez 3s a¿ obie diody zaczn¹ migaæ
jednoczeœnie. (Pierwszy krok uczenia zakoñczony).
3.) Odsuñ obiekt od strefy dzia³ania.
4.) Naciœnij przycisk przez 1s (Czujnik uczy siê t³a).
a:) Zielona LED miga i zostaje w³¹czona, (drugi krok uczenia
zakoñczony). Czujnik jest gotowy do pracy.
b:) Obie diody migaj¹ jednoczeœnie: Czu³oœæ czujnika nie zosta³a
prawid³owo wyregulowana. Powtórz czynnoœci regulacji.
Sensitivity setup
1.) Line up sensor to the object. Yellow LED and green LED are on.
2.) Press the button 3 s until both LED´s are flashing synchronously.
(The first threshold is teached).
3.) Put the object out of the scanning area.
4.) Press the button 1 s (learning of backround).
a:) The green LED flashes and stays on: the second threshold is
teached, the sensor is ready to operate.
b:) Both LED´s are flashing synchronously: the sensor can not
detect the object, no thresholds are teached.
Ustawianie czu³oœci tylko z obiektem
1.) Przysuñ obiekt do czujnika. ¯ó³ta i zielona dioda œwiec¹ siê.
2.) Naciœnij przycisk przez 3s a¿ obie diody zacz¹ migaæ
jednoczeœnie. (Pierwszy krok uczenia zakoñczony).
3.) Pozostaw obiekt w strefie dzia³ania. Naciœnij przycisk przez 1s.
Zielona dioda miga i zostaje w³¹czona, (drugi krok uczenia
zakoñczony). Czujnik jest gotowy do pracy.
Sensitivity setup only with object
1.) Line up sensor to the object. Yellow LED and green LED are on.
2.) Press the button 3 s until both LED´s are flashing synchronously.
(The first threshold is teached).
3.) Leave the object in the scanning area, press the button for 1 s. The
green LED flashes and stays on, the second treshold is teached, the
sensor is ready to operate.
Dynamiczne ustawianie czu³oœci w czasie trwania procesu detekcji
1.) Przysuñ obiekt do czujnika. ¯ó³ta dioda i zielona dioda œwiec¹ siê.
2.) Czujnik musi widzieæ jedynie badany proces! Naciœnij przycisk przez
3s a¿ obie diody zaczna migaæ jednoczeœnie.
3s
3.) Naciœnij przycisk przez czas co najmniej jednego cyklu badanego
procesu.
1 cykl
a:) Zielona dioda miga i zostaje w³¹czona, oba kroki uczenia
s¹ zakoñczone. Czujnik jest gotowy do pracy.
b:) Obie diody migaj¹ jednoczeœnie: Czu³oœæ czujnika nie zosta³a
prawid³owo wyregulowana. Powtórz czynnoœci regulacji.
Dynamic sensitivity setup at a running process
1.) Line up sensor to the object. Green LED on, yellow LED is
undefined.
2.) The chosen running process must be the only thing in the scanning
area! Press the button 3 s until both LED´s are flashing synchronously.
3s
3.) Press the button for a minimum of one process cycle is completed.
1 cycle
The green LED flashes and stays on: both thresholds have been
teached, the sensor is ready to operate.
Zmiana funkcji wyjœcia NO/NC
1.) Naciœnij przycisk przez czas co najmniej 13 s.
13 s
a¿ obie diody zaczn¹ migaæ naprzemiennie.
2.) Zwolnij przycisk: Zielona dioda œwieci siê.
3.) Podczas gdy dioda siê œwieci wybraæ funkcjê wyjœcia przez
przyciskanie przycisku.
Je¿eli przycisk jest nie naciskany przez 10s aktualna funkcja wyjœcia
jest zapamiêtana. Czujnik jest gotowy do pracy.
N.O./N.C. setup
1.) Press the button for 13 s.
13 s: Both LED´s are flashing
alternately.
2.) Release the button: the green LED is on.
3.) During the green LED is on, the output is inverted by pressing the
button.
If the button is not pressed during 10 s the present output function is
saved, the sensor is ready to operate.
Powrót do ustawieñ fabrycznych (domyœlnych)
1.) Brak obiektu w strefie dzia³ania czujnika.
Naciœnij przycisk przez 3s a¿ obie diody zaczna migaæ jednoczeœnie.
3s
2.) Brak obiektu w strefie dzia³ania czujnika. Naciœnij przycisk przez
1s.
1 s. Czu³oœæ czujnika jest maksymalna (ustawienie fabr.).
To return to factory setting
1.) No object in sensing area.
Press the button 3 s until both LED´s are flashing synchronously.
3s
2.) No object in sensing area. Press the button 1 s.
1 s. The sensor is set to maximum sensitivity.
Zdalne sterownie czujnikiem przewodem wyprowadzenie ET (pin 2)
10 ... 30 VDC - funkcja przycisku w³¹czona ( do³¹czenie ET do pin1 )
0 ... 2,5 VDC - blokada przycisku ( do³¹czenie ET do pin 3 )
brak po³¹czenia ET- tryb pracy bez aktywacji zdalnego sterowania
External Teach (ET)
10 ... 30 VDC - same function as button
0 ... 2,5 VDC - locked (disable teach button)
not connected - operating mode
Strefa dzia³ania (mm)
scanning distance (mm)
10 ... 60
Po³¹czenie
connection
Konektor
con.
Sygna³ wyjœciowy
output (preset)
Schemat wyprowadzeñ (nast. str.)
wiring diagram (see reverse)
Typ
type / order ref.
PNP
N.O.
1
FT 12 RHPSL4
SELS S.J. ul. Malawskiego, 5a 02-641Warszawa, tel.: (022) 848 08 42, 848 52 81, fax: 848 16 48
e-mail: [email protected], http://www.sels.com.pl
/
FT 12 RH
Czujnik odbiciowy z eliminacj¹ wp³ywu t³a / Proximity switch with background suppression
Schemat wyprowadzeñ / wiring
PNP
ET
BN
1
BK
4
WH
2
BU
3
+UB
Out
ET
-UB
Rys. 1 / fig. 1
+UB: 10 ... 30 V DC
Wy: PNP, NO lub NC, max. 100 mA
ET: 10 ... 30 VDC:
0 ... 2,5 VDC:
brak po³¹czenia / not connected: tryb
-UB: 0 V DC / Gnd
zasilanie, biegun dodatni
sygna³ wyjœciowy czujnika
dublowanie funkcji przycisku / same function as button
blokada przycisku / operating mode (button locked)
pracy bez aktywacji zdalnego sterowania / operating mode
zasilanie, biegun ujemny
Parametry elektryczne / Electrical data (typ.)
Mechanische Daten / Mechanical data
Napiêcie zasilania :10 ... 30 VDC wew. zab. przed zmian¹ polaryzacji
operating voltage :10 ... 30 VDC internal polarity reversal prot.
Materia³ obudowy:
casing material:
Zdalne uczenie (ET):
Klasa ochrony:
protection standard:
external teach (ET):
< 2,5 V blokada / > 10 V aktywne
< 2,5 V locked / > 10 V high
Pobór pr¹du bez obci¹¿enia:
power consumption (no load):
Funkcja wyjœcia:
< 25 mA przy 24 V DC
< 25 mA at 24 V DC
patrz tabela
see selection table
signal output:
Max pr¹d syg. wyjœciowego:100 mA z zabezp. przed przeci¹¿eniem
output current:
100 mA with short circuit protection
Czêstotliwoœæ prze³¹czania (ti/tp 1:1):
switching frequency (at ppp 1:1):
1000 Hz
1000 Hz
Klasa bezpieczeñstwa:
protection class:
mosi¹dz niklowany
brass, nickel plated
IP67
IP67
Temperatura pracy:
ambient temperature range:
-20 ... +60 °C
-20 ... +60 °C
Temperatura przechowywania:
storage temperature range:
-20 ... +80 °C
-20 ... +80 °C
Konektor:
connection:
M12x1
M12x1
Waga (konektor):
weight (plug):
ca. 30 g
app. 30 g
1)
Optische Daten (typ.) / Optical data (typ.)
Strefa dzia³ania:
scanning range:
Ustawianie strefy dzia³ania:
sensitivity adjustment:
Materia³ odniesienia:
reference material:
Rodzaj œwiat³a:
used light:
Plamka œwiatlna:
light spot:
1)
Uimp = 500 V
10 ... 60 mm
10 ... 60 mm
30
Przycisk ucz¹cy
25
Kodak bia³y, 90 %, 100x100 mm
Kodak white, 90 %, 100x100 mm
%
15
teach in
rot 660 nm, gepulst
red 660 nm, pulsed
5 x 5 mm przy odleg³oœci 50 mm
5 x 5 mm at scanning distance 50 mm
20
18%/18%
10
90%/90%
5
18%/90%
0
10
15
20
25
30
35
40
45
50
55
60
65
Abstand/Distance mm
Odleg³oœæ mm
Powy¿szy optyczny czujnik odbiciowy nie mo¿e byæ
stosowany w aplikacjach bezpieczeñstwa lub podobnych.
These Proximity Switches are not suited for safety
related applications.
