AB 516

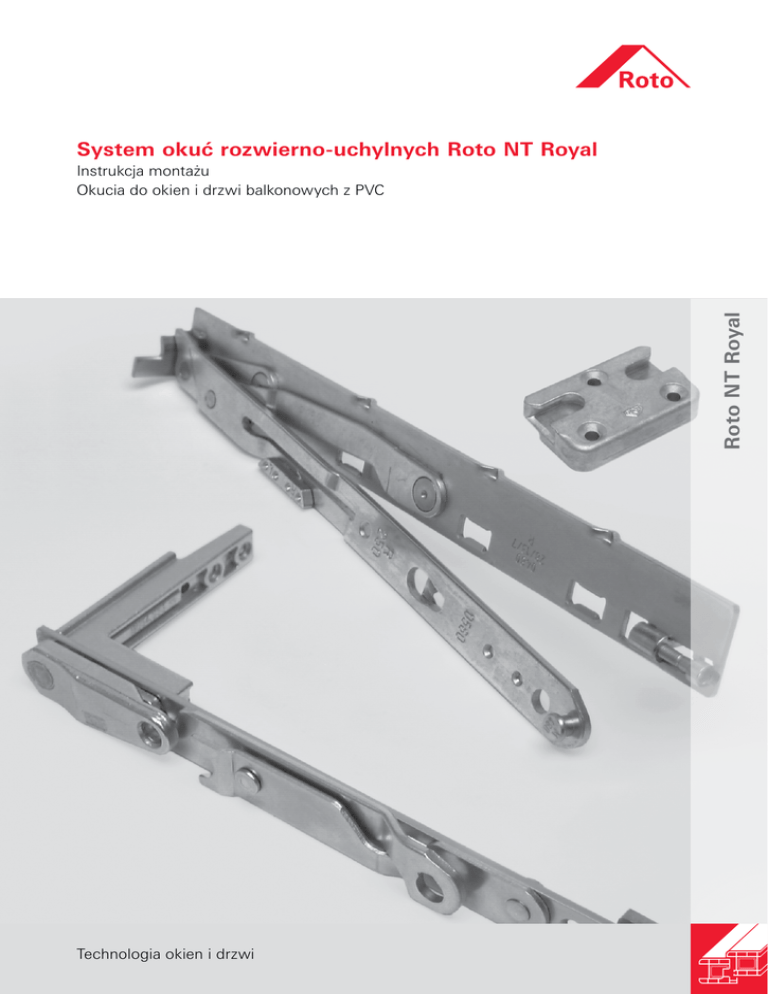

System okuć rozwierno-uchylnych Roto NT Royal
Roto NT Royal
Instrukcja montażu
Okucia do okien i drzwi balkonowych z PVC
Technologia okien i drzwi
Wyłączenie odpowiedzialności
Wszystkie informacje zawarte w niniejszej instrukcji zostały
opracowane i sprawdzone z należytą dokładnością.
Postęp techniczny, zmieniające się prawodawstwo, jak
również – nie bez znaczenia – czynnik czasu prowadzą
nieuchronnie do zmian. Z tego powodu zrozumiałe jest, że
nie możemy w sposób nieograniczony gwarantować
kompletności i aktualności zgromadzonych w tej instrukcji
informacji.
2 marzec 2012 AB 516-4 PL
Copyright: kwiecień 2002
Roto Frank AG
Wilhelm-Frank-Platz 1, D-70771 Leinfelden-Echterdingen
Telefon:+49 711 7598-0, Telefax: +49 711 7598-253
[email protected], www.roto-frank.com
Roto Frank Okucia Budowlane Sp. z o.o.
Wał Miedzeszyński 402, 03-994 Warszawa
tel.: (0-22) 567 09 00 do 04, fax: (0-22) 567 09 09
Roto NT Royal
Zastrzega się możliwość zmian.
Roto NT
Spis treści
Informacje wstępne
5
Odpowiedzialność produktowa
6
Informacje ogólne
12
Część 1: wykazy artykułów i zestawienia elementów okucia
Okucie rozwierno-uchylne, zabezpieczenie podstawowe, wykaz artykułów
14
Okucie rozwierno-uchylne, zabezpieczenie podstawowe, zestawienie elementów okucia
15
Okucie rozwierno-uchylne PN-ENV 1627 – 1630 (WK1), wykaz artykułów
16
Okucie rozwierno-uchylne PN-ENV 1627 - 1630 (WK1), zestawienie elementów okucia
17
Okucie rozwierne, zabezpieczenie podstawowe, wykaz artykułów
18
Okucie rozwierne, zabezpieczenie podstawowe, zestawienie elementów okucia
19
Okucie uchylne (z zasuwnicą RU, środkowe osadzenie klamki), wykaz artykułów
20
Okucie uchylne (z zasuwnicą RU, środkowe osadzenie klamki), zestawienie elementów okucia
21
Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne, zabezpieczenie podstawowe, wykaz artykułów
22
Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne, zabezp. podstawowe, zestawienie el. okucia
23
Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne PN-ENV 1627 - 1630 (WK1), wykaz artykułów
24
Okna 2-skrzydłowe, okucie rozwierne/rozwierno-uchylne PN-ENV 1627 - 1630 (WK1), zestawienie el. okucia 25
Roto NT – możliwości kombinacji zasuwnicy środkowej i zasuwnicy RU
27
Wykaz elementów zależnych od profilu
28
Część 2: montaż i obsługa
Przekrój poprzeczny profilu skrzydła, rozstaw otworów pod klamkę
30
Ościeżnica – przyrządy wiertarskie / wymiary otworów
32
Skrzydło / docinanie na wymiar okuć rozwiernych/rozwierno-uchylnych w oknie 2-skrzydłowym
34
Skrzydło, przycinarka / montaż elementów okucia
35
Ościeżnica, montaż elementów okucia
36
Przymiary
42
Mocowanie / klocki dystansowe PN-ENV 1627 - 1630
43
Możliwości regulacji, zakładanie i zdejmowanie skrzydła
44
Regulacja rolek ryglujących
46
Wskazówki odnośnie konserwacji i obsługi
47
Zastrzega się możliwość zmian. Roto NT Royal
.
.
AB 516-4 PL marzec 2012 3
Roto NT Royal
Informacje wstępne
Powłoka
RotoSil Nano – powłoka o szlachetnym wyglądzie matowego srebra.
i jednolitym srebrnym odcieniu.
Optymalna ochrona dzięki cynkowaniu, chromianowaniu i dodatkowemu lakierowaniu. Zwiększona
ochrona okuć przed korozją.
Koncepcja zabezpieczeń
Roto NT
Roto NT standardowo wyposażone
jest w podstawowe zabezpieczenie
antywyważeniowe w dolnej części
skrzydła. Największą skuteczność
antywyważeniową osiągają wzorcowe zestawy okuć do okien zabezpieczonych przed włamaniem wg normy PN - ENV 1627–1630. Norma ta
dotyczy łącznych badań wszystkich
elementów okna.
Zastrzega się możliwość zmian. Koncepcja zaczepów Roto NT
Punkty mocowania wszystkich zaczepów w systemie okuć Roto NT
nakładają się na siebie.
Koncepcja ta daje możliwość wstępnego wyposażenia skrzydła w antywyważeniowe rolki ryglujące i ewentualnie późniejszego uzupełnienia
ościeżnicy o zaczepy antywyważeniowe (z cynku lub stali). Istnieje możliwość dowolnej kombinacji wszystkich 3 typów rolek ryglujących ze
wszystkimi typami zaczepów.
3 typy rolek ryglujących
System okuć Roto NT oferuje 3 różne typy rolek ryglujących, dających
różne możliwości zastosowania i regulacji. Dla lepszej orientacji typ rolki ryglującej podany jest w katalogu
w kolumnie "Rolki ryglujące".
Roto NT Royal
Rolki ryglujące E
z regulacją docisku
skrzydła
Rolki ryglujące P
grzybek antywyważeniowy z regulacją
docisku skrzydła
Rolki ryglujące V
grzybek antywyważeniowy z regulacją
w pionie i docisku
skrzydła
.
.
Roto NT
Odpowiedzialność produktowa
Okucia rozwierno-uchylne do okien i drzwi balkonowych
Zgodnie z zawartymi w Ustawie o ogólnym bezpieczeństwie produktów zobowiązaniami dot. odpowiedzialności producenta za swoje produkty (§ 4 Ustawy o
ogólnym bezpieczeństwie produktów)
należy stosować się do następujących
zaleceń odnośnie okuć rozwiernych i rozwierno-uchylnych do skrzydeł okiennych
i drzwi balkonowych. Nieprzestrzeganie
zaleceń zwalnia producenta z jego zobowiązań.
Przy wietrze i przeciągu okna i drzwi balkonowe muszą być zamknięte i zaryglowane. Wiatr i przeciąg w rozumieniu tej
definicji występują, jeśli okno lub drzwi
balkonowe będące w jednej z pozycji
otwarcia samoczynnie i w niekontrolowany sposób zamykają się i otwierają
pod wpływem ciągu lub naporu powietrza. W pozycji otwartej okno i drzwi balkonowe mogą zostać zablokowane tylko
przy zastosowaniu dodatkowych, blokujących elementów okuć.
1. Informacja o produkcie i zastosowanie zgodne z przeznaczeniem
Odporność zamkniętego i zaryglowanego okna na napór wiatru zależna jest
od danej konstrukcji okien i drzwi balkonowych. Jeśli odporność na napór wiatru
ma być zgodna z normą DIN EN 12210
(w szczególności napór podczas badania
p3) należy oddzielnie uzgodnić oraz odpowiednio dobrać okucia uwzględniając
konstrukcję okna i materiał ościeżnicy.
Okucia rozwierno-uchylne w rozumieniu
tej definicji to obsługiwane jedną klamką
okucia do okien i drzwi balkonowych,
stosowanych w budownictwie. Służą
one do przemieszczania przy pomocy
jednej klamki skrzydeł okiennych i drzwi
balkonowych do pozycji poziomego
obrotu lub ograniczonej nożycami rozwórki pozycji uchylnej.
Okucia rozwierno-uchylne znajdują zastosowanie w oknach pionowych i w pionowo wbudowanych drzwiach balkonowych z drewna, PVC, aluminium lub stali
oraz innej odpowiedniej kombinacji tych
materiałów. Używane okucia rozwierne
i rozwierno-uchylne w rozumieniu tej
definicji zamykają okna i skrzydła drzwi
balkonowych oraz przemieszczają je do
odpowiednich pozycji wietrzenia. Podczas zamykania musi zostać pokonany
ew. opór uszczelki.
Odbiegające od powyższych sposoby
użycia nie odpowiadają zastosowaniu
zgodnemu z przeznaczeniem. Okna
i drzwi balkonowe antywyważeniowe,
okna i drzwi balkonowe odporne na
wilgoć oraz przeznaczone do środowiska
z substancjami agresywnymi, przyspieszającymi korozję wymagają okuć
o szczególnych, dobranych do konkretnych zastosowań i osobno uzgodnionych
właściwościach.
Otwarte okna i drzwi balkonowe pełnią
jedynie funkcję osłaniającą i nie spełniają
wymogów dotyczących szczelności
szczelinowej, ochrony przed zacinającym
deszczem, dźwiękoszczelności, izolacyjności cieplnej i odporności antywyważeniowej.
Zasadniczo okucia rozwierne i rozwierno-uchylne mogą spełniać wymogi dla
mieszkań bez barier zgodnie z normą
DIN 18025. Niezbędne jest wówczas odpowiednie zestawienie i montaż okuć
w oknach i drzwiach balkonowych, których dobór należy indywidualnie uzgodnić.
• jeśli na okna lub skrzydła drzwi balkonowych działają dodatkowe obciążenia
(np. dzieci huśtające się na skrzydle
okna lub drzwi balkonowych);
• jeśli podczas zamykania skrzydeł okien
lub drzwi balkonowych dojdzie do włożenia ręki pomiędzy ościeżnicę
i skrzydło (niebezpieczeństwo zranienia).
3. Odpowiedzialność / wyłączenie
odpowiedzialności
Okucie jako całość może składać się
jedynie z elementów systemu Roto. Wyłączenie odpowiedzialności następuje
w przypadku nieprawidłowo przeprowadzonego montażu okucia i/lub przy
użyciu nieoryginalnych ew. nie zatwierdzonych przez Roto elementów wyposażenia systemu. Odnośnie stosownego
mocowania okuć należy przestrzegać
“Wytycznych dot. mocowania nośnych
zawiasowych elementów okucia” patrz
str. 8 „Wytycznych dot. mocowania
zgodnie z normami RAL-RG 607/3 i RAL
607/13.
4. Zakresy stosowania
2. Użycie niezgodne
z przeznaczeniem
Użycie nieprawidłowe – czyli użycie
produktu niezgodne z przeznaczeniem
– okuć rozwierno-uchylnych do okien
i drzwi balkonowych ma miejsce przede
wszystkim:
•jeśli w obszar działania okna między
ościeżnicę i skrzydło wprowadzone
zostaną przeszkody blokujące jego
użycie zgodne z przeznaczeniem
• jeśli okna lub skrzydła drzwi balkonowych dociskane są do ościeża sprzecznie z przeznaczeniem lub w sposób
niekontrolowany (np. siłą wiatru) tak,
że okucia, materiał ościeżnicy lub inne
elementy okna lub skrzydeł drzwi
balkonowych ulegają uszkodzeniu lub
zniszczeniu, względnie dochodzi do
uszkodzeń jako następstwo takiego
działania;
Roto NT Royal
4.1Maksymalne ciężary skrzydeł
Podane maksymalne ciężary skrzydeł dla
poszczególnych rozwiązań technicznych
okuć nie mogą być przekroczone. Maksymalny ciężar skrzydła ustalany jest na
podstawie parametrów elementu o najmniejszej
dopuszczalnej
nośności.
Podane zakresy stosowania jak również
miejsca montażu elementów okuć są
obowiązujące (patrz str. 13).
4.2Rozmiary skrzydeł
Diagramy z zakresami stosowania (patrz
dalsza część katalogu) przedstawiają
związki między dopuszczalną szerokością i wysokością skrzydła na wrębie
w zależności od ciężaru lub całkowitej
grubości szyb. Powstałe na tej podstawie
i podane wymiary skrzydeł na wrębie
i formaty skrzydeł (wysokość lub wymiar
poprzeczny), jak również maksymalne
ciężary skrzydeł nie mogą być przekroczone.
4.3Dobór elementów okucia
Przepisy producenta, dotyczące właściwego doboru okuć (np. montaż dodatkowych rozwórek nożycowych do kompletowania okuć do okien i drzwi
balkonowych
antywyważeniowych)
należy traktować jako wiążące.
5. Konserwacja i dozór techniczny
produktu
Istotne z punktu widzenia bezpieczeństwa elementy okucia należy przynajmniej raz w roku kontrolować pod
względem stabilności mocowania i zużycia. W razie potrzeby należy dokręcić
wkręty mocujące lub wymienić poszczególne elementy. Ponadto przynamniej raz
w roku należy przeprowadzić następujące prace konserwacyjne:
• smarowanie wszystkich elementów
ruchomych i miejsc ryglowania okuć
rozwiernych i rozwierno-uchylnych
i sprawdzanie ich działania.
• dozwolone jest stosowanie tylko takich
środków czyszczących i konserwujących, które w żaden sposób nie pogarszają ochrony antykorozyjnej okuć.
Regulacja okuć, szczególnie w obszarze
wspornika zawiasu dolnego i nożyc rozwórki jak również wymiana części okucia
czy zdejmowanie lub zakładanie skrzydła
okna musi być przeprowadzane przez
wykwalifikowany personel.
Podczas konserwacji powierzchni okien
i drzwi balkonowych – np. podczas lakierowania lub lazurowania – żadne elementy okucia nie mogą ulec zamalowaniu oraz muszą być zabezpieczone przed
ew. zanieczyszczeniami podczas tych
prac.
5.1 Powłoka okuć
Elektrolitycznie naniesiona powłoka cynkowa nie ulega uszkodzeniu w normalnych warunkach mieszkaniowych, jeśli
na elementach okuć nie osadza się skroplina lub jeśli pojawia się ona sporadycznie i szybko wysycha.
Zastrzega się możliwość zmian. By powłoka okucia zachowywała swe
właściwości przez długi czas i by uniknąć
jej korodowania, należy stosować się do
następujących zaleceń:
• okucia wzgl. wręby pod okucia muszą
mieć zapewniony dostęp powietrza
szczególnie w okresie montażu, tak by
nie były narażone na bezpośrednie
działanie wilgoci lub skropliny.
• nie dopuścić do osadzania się na powierzchni okucia zanieczyszczeń pochodzących z materiałów budowlanych (pył z mat. budowlanych, gipsu,
cementu itp.).
• agresywne opary w obszarze wrębowym (np. z kwasu mrówkowego lub
octowego, amoniaku, reakcji amin
i amoniaku, aldehydów, fenoli, kwasów garbnikowych itp.) w reakcji
z małą ilością skropliny mogą prowadzić do szybkiej korozji na elementach
okucia. W przypadku pojawienia się
takich agresywnych oparów należy
zasadniczo zapewnić odpowiednie
wietrzenie obszarów wrębowych okien
i drzwi balkonowych. Dotyczy to
w szczególności okien i drzwi balkonowych z drewna dębowego lub innych
rodzajów drewna z wysokim stężeniem kwasu (garbnikowego).
• ponadto nie należy stosować uszczelnień zawierających substancje kwasowe lub octowe albo ze składnikami
wymienionymi powyżej, ponieważ zarówno bezpośredni kontakt z uszczelką
jak i jej opary mogą spowodować korozję powierzchni okucia.
• okucia mogą być czyszczone tylko
łagodnymi, rozcieńczonymi środkami
o neutralnym ph. W żadnym wypadku
nie jest dozwolone stosowanie środków agresywnych z zawartością kwasów lub polerujących w połączeniu ze
składnikami wymienionymi w poprzednich punktach.
6. Materiały informacyjne i instrukcje
z „Ustawą o ogólnym bezpieczeństwie
produktów” udostępniane są następujące materiały informacyjne:
• projektantom „Materiały dla projektantów”;
• placówkom handlowym „Katalogi”;
• producentom „Instrukcje montażu”
i „Rysunki warsztatowe”;
• inwestorom i użytkownikom „Instrukcje konserwacji i dozoru technicznego”
jak również „Instrukcje obsługi”.
Dla zapewnienia prawidłowego funkcjonowania okuć rozwiernych i rozwierno-uchylnych do okien i drzwi balkonowych
• projektanci zobowiązani są do zamówienia u producenta instrukcji i informacji o produkcie i przestrzegania ich;
•placówki handlowe zobowiązane są
do przestrzegania instrukcji i informacji o produkcie i zamówienia u producenta w szczególności instrukcji montażu, rysunków warsztatowych, instrukcji konserwacji i obsługi oraz do
przekazania ich producentom okien;
•producenci okien zobowiązani są do
przestrzegania instrukcji i informacji
o produkcie i zamówienia u producenta lub w placówkach handlowych
w szczególności instrukcji konserwacji
i obsługi oraz przekazania ich inwestorom i użytkownikom.
7. Pokrewne warianty okuć
Dostępne w obrębie poszczególnych
systemów okuć warianty, np. okucia do
skrzydeł rozwiernych i uchylnych, należy
zależnie od występujących cech odpowiednio do powyższych wytycznych
traktować pod względem: informacji o
produkcie i zastosowania zgodnego
z przeznaczeniem, nieprawidłowego
użycia, zakresu stosowania, jego konserwacji i dozoru technicznego, materiałów
informacyjnych i instrukcji.
Zgodnie z obowiązkiem zapewnienia materiałów informacyjnych oraz instrukcji
montażu, obsługi i konserwacji zgodnie
Roto NT Royal
.
.
Roto NT Royal
.
.
10 marzec 2012 AB 516-4 PL
Roto NT Royal
Wskazówki odnośnie wymiarowania
profili okien z PVC
Wskazówki odnośnie
wymiarowania profili
Na co mają wpływ poszczególne wymiary:
1.zmniejszenie tolerancji
2.konieczne dla lekkiego działania okuć
podstawowych, antywyważeniowych,
podprzylgowych
3.miejsce pod zawias dla rozwórki
nawierzchniowej
4.dla wersji okucia o jednakowym
rozmieszczeniu wkrętów i otworów
pod czopy
5.wymiar dla siły docisku
6.miejsce pod zawias podprzylgowy
7.konieczne dla otwierania rozwiernouchylnego.
Linia tolerancji dla profili skrzydeł, jeśli
nawet najmniejsze skrzydła wykonane
miałyby być z tolerancją normalną.
Wymiarowanie okien z PVC
stan: luty 98
Instytut Jakości Zamków i Okuć e.V.,
Offerstr. 12, 42551 Velbert
HL
Ö
SC
L
Roto NT Royal
UND
BE
SC
Gütezeichen
E L
Zastrzega się możliwość zmian. ER
ÄG
HL
SS
.
.
AB 516-4 PL marzec 2012 11
Roto NT
Informacje ogólne
Strona zawiasowa Royal
12 mm luz wrębowy
18/20/22 mm szerokość przylgi
9/13 mm oś okucia
Bezpieczeństwo funkcjonowania okuć
Dla zapewnienia stałej niezawodności funkcjonowania okuć
należy przestrzegać:
1. Fachowego i prawidłowego montażu elementów okucia zgod
nie z poniższą instrukcją.
2. Fachowego i prawidłowego wbudowania elementów okucia do
montowanego okna.
3. Producent okien jest zobowiązany do przekazania użytkownikowi okna instrukcji obsługi i konserwacji lub ew. warunków
gwarancji.
4. Uwaga! Okucie może składać się wyłącznie z oryginalnych
elementów systemu ROTO. Użycie części okucia spoza systemu wyklucza dochodzenie wszelkich roszczeń gwarancyjnych.
Warunki gwarancji
Do mocowania elementów okuć należy stosować cynkowane
galwanicznie na kolor srebrny wkręty do stolarki otworowej ze stali
3,9/4,1 x ....
Producent okien jest zobowiązany do wystarczająco stabilnego
mocowania elementów okuć, w razie konieczności należy odwołać się do producenta wkrętów.
Przy mocowaniu ważnych z punktu widzenia bezpieczeństwa,
nośnych elementów okucia jak wspornik rozwórki i wspornik zawiasu dolnego siła wyrywająca, prostopadła do powierzchni skrzydła, musi osiągnąć wartości zgodnie z poniższą
tabelą (siła rozciągająca w zależniości od ciężaru skrzydła zgodnie
z RAL-RG 607/3).
Ciężar skrzydła w kg
60
70
80
90
100
Siła rozciągająca w N*
1650
1900
2200
2450
2700
* dopuszczalna tolerancja -10%.
Gwarancja nie obejmuje
Podane wartości odnoszą się do wspornika rozwórki. Są one obowiązujące również dla wspornika zawiasu dolnego, jeśli mocowanie zostanie przeprowadzone tak jak w przypadku wspornika rozwórki.
Dla skrzydeł o ciężarze do 80 kg wartości z tabeli zostają z
reguły osiągnięte, jeśli zastosowany wkręt jest wysokiej jakości i
zostanie wkręcony przynajmniej przez drugą warstwę profilu,
przy czym pierwsza warstwa musi mieć grubość przynajmniej 2,8
mm.Dla skrzydeł o ciężarze ponad 80 kg konieczne jest - w zależności od profilu - dodatkowe wzmocnienie w profilu usztywniającym lub części wzmacniające. Poprzez zastosowanie elementów
zawiasu do skrzydeł o ciężarze do 130 kg dla osiągnięcia wymaganych wartości niepotrzebne są żadne dodatkowe wzmocnienia.
Nie należy stosować uszczelnień zawierających substancje
kwasowe, mogących prowadzić do korozji elementów okucia.
Przy szkleniu okien należy przestrzegać wytycznych wypierania szyb do konkretnych typów okien.
Producent okuć nie odpowiada za wadliwe funkcjonowanie i
usterki elementów okuć czy wyposażonych w nie okien lub drzwi
balkonowych, jeśli wynikają one z niedostatecznych danych
oferty przetargowej, nieprzestrzegania przepisów montażu czy
diagramów ilustrujących zakres stosowania, albo jeśli są narażone na nadmierne zanieczyszczenie.
Gwarancja dotyczy tylko oryginalnych elementów okuć ROTO.
12 marzec 2012 AB 516-4 PL
Roto NT Royal
Diagramy
Graniczne wymiary skrzydeł
dopuszczalny ciężar skrzydła dla tego przedziału
max. 80 kg lub 100 kg
max. 80 kg lub 100 kg
Skrzydło rozwierne
Skrzydło rozwierno-uchylne
max. grubość szyby 12 mm = 30 kg/m
max. grubość szyby 12 mm = 30 kg/m2
2.400
2.400
2.300
2.300
2.200
2.200
2.100
2.100
2
2.000
2.000
600
1.400
1.300
1.200
1.100
900
1.000
800
700
600
400
300
280
500
500
Szer. skrzydła na wrębie (FFB) w mm
1.000
900
800
700
600
500
400
300
280
1.400
700
1.300
800
1.100
1.200
900
1.200
1.100
1.000
1.300
900
1.100
1.400
1.000
1.200
w tym zakresie
konieczna jest
przedłużka
zasuwnicy
1.500
800
1.300
1.600
700
1.400
1.700
600
w tym zakresie
konieczna jest
dodatkowa
rozwórka
nożycowa
1.500
500
1.600
1.800
380
400
1.700
Wys. skrzydła na wrębie (FFH) w mm
1.900
1.800
380
400
1.900
max. 80 kg
1.200
w tym zakresie zamontować 2 ograniczniki
uchylenie z boku
1.100
1.000
900
w tym zakresie zamontować 1 ogranicznik
rozwarcie u góry
800
700
600
550
500
400
rozwarcie z boku lub u góry
1.600
1.500
1.400
1.300
1.200
1.100
900
1.000
800
700
rozwarcie u góry
621
600
300
290
500
550
310
400
max. grubość szyby 12 mm = 30 kg/m2
.
.
AB 516-4 PL marzec 2012 13
Okucie rozwierno-uchylne zabezpieczenie podstawowe
Wykaz artykułów
Ramię rozwórki Royal (grupy zawiasowe zależne od profilu, patrz str. 33)
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 800
250
L
R
801 – 1400
450
L
R
Zakres stosowania
Szer. skrzydła na wrębie FFB.......................... 380 – 1400 mm1)
Wys. skrzydła na wrębie FFH......................... 280 – 2400 mm8)
Ciężar skrzydła...................................................... max. 100 kg*
9
1 Zasuwnica RU ze stałym osadzeniem klamki, odsadzenie osi
klamki 15 mm5)
Wys. skrzydła
Wys. osadz. Długość Numer
na wrębie FFH
klamki
zasuwnicy SAP
120
370 284 3142)7)
280 – 3603)
361 – 480
481 – 600
170
490 259 830
601 – 800
263
690 1 E 259 833
801 – 1000
413
890 1 E 259 836
1001 – 1200
513
1090 1 E 259 838
1201 – 1400
563
1290 1 E 259 840
1401 – 1600
563
1490 2 E 259 843
1601 – 1800
563
1690 2 E 259 846
1601 – 1800
1000
1690 2 E 259 847
1801 – 2000
1000
1890 2 E 259 849
2001 – 2200
1000
2090 3 E 259 852
2201 – 2400
1000
2290 3 E 259 855
Zamknięcie narożne od str. zawiasowej Royal P Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 800
250 617 1269)
801 – 1400
450 260 28610)
10
11 Zamknięcie środkowe poziome i pionowe
Szer. skrzydła Wys. skrzydła Rozmiar Numer
na wrębie FFB na wrębie FFH SAP
255 2859)
801 – 1200 801 – 1200 400 KU 1 P 1201 – 1400 1201 – 1400 600 KU 1 P 255 2869)
1401 – 1800 600 KU 1 E 255 2829)
400 KU 1 P 255 2859)
1801 – 2000 600 KU 1 E E 255 2829)
600 KU 1 P P 255 2869)
2001 – 2400 600 KU 1 E 255 2829)
600 KU 1 E 255 2829)
400 KU 1 P 255 2859)
2 Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki,
odsadzenie osi klamki 15 mm5)
Wys. skrzydła
Wys. osadz. Długość Numer
na wrębie FFH
klamki
zasuwnicy SAP
155 – 225 430 259 7172)
310 – 4504)
451 – 620
225 – 310 400 259 7182)
621 – 800
311 – 400 580 1 E 259 719
801 – 1200
401 – 600 980 1 E 259 720
1201 – 1600
601 – 800 1380 2 E 259 721
1601 – 2000
801 – 1000 1780 2 E 259 762
2001 – 2400
1001 – 1200 2180 4 E 259 763
13 Zawias dolny Royal
L 254 026
R
254 028
14 Wspornik zawiasu doln. Royal (gr. zawiasowe zależne od profilu, patrz str. 33)
L
R
15
3
Czop zatrzasku balkonowego
4
Narożnik
Narożnik
Blokada bł. położenia klamki, el. na skrzydle
260 538
256 020
Elementy ościeżnicy zależne od profilu: patrz str. 28 / 29
E
P
nie zazn. 260 275
260 277
16
Zaczep blokady błędnego położenia klamki (BK)
P 260 290
17
Zaczep poziomy uchylno-rozwierny (UR)
260 280
260 282
18
Zaczep obwodowy (OB)
19
Zatrzask balkonowy (ZB)
20
Elementy dystansowe dla dod. rozwórki nożycowej
21
Zaczep mikrowentylacji (MI)
5
Zamknięcie narożne RU
6
Narożnik specjalny
Narożnik specjalny
E
P
nie zazn. Prowadnica rozwórki Royal
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB długość SAP
380 – 410
250/ 300 570 222
411 – 600
250/ 490 570 223
601 – 800
250/ 690 570 224
570 345
801 – 1000
450/ 890 1 E 570 346
1001 – 1400
450/1090 1 E 7
8
Dod. rozwórka nożycowa
(od FFB 1200 mm)
14 marzec 2012 AB 516-4 PL
255 237
* patrz diagram str. 13
1
) od FFB 1200 mm dodatkowa rozwórka nożycowa
2
) blokada błędnego położenia klamki niemożliwa
3
) z narożnikiem specjalnym 6
4
) z narożnikiem 6 na górze i na dole
5
) odsadz. osi klamki 8 mm – patrz katalog
7
) ze zintegrowanym narożnikiem 5
8
) dla zasuwnicy RU ze stałym osadzeniem klamki
KU – z możliwością przyłączenia
9
) prowadnica rozwórki 250, instrukcja str. 30 i 35
10
) prowadnica rozwórki 450
Roto NT Royal
8
Zestawienie elementów okucia
20
21
18
8
9
18
4
7
10
6
18
18
2
19
11
3
15
1
Dane do zamówienia patrz
katalog klamek Roto BK 5
16
18
4
13
5
11
17
Zastrzega się możliwość zmian. 18
Roto NT Royal
14
.
.
AB 516-4 PL marzec 2012 15
Okucie rozwierno-uchylne
Klasa odporności na wyważenie WK 1 (PN-ENV 1627–1630)
Wykaz artykułów
10 Zamknięcie narożne od str. zawiasowej Royal V Szer. skrzydła RozmiarNumer
na wrębie FFB SAP
380 – 800
250 617 1277)
801 – 1400
450 260 2848)
Zakres stosowania
Wys. skrzydła na wrębie FFH........................... 350 – 2400 mm
1 Zasuwnica RU ze stałym osadzeniem klamki, odsadzenie osi
klamki 15 mm5)
Wys. skrzydła Wys. osadz. Długość Numer
na wrębie FFH klamki
zasuwnicy SAP
370 284 3142)6)
350 – 3603) 120
361 – 480
481 – 600 170
490 259 830
259 833
601 – 800 263
690 1 E 259 836
801 – 1000 413
890 1 E 259 838
1001 – 1200 513
1090 1 E 259 840
1201 – 1400 563
1290 1 E 259 843
1401 – 1600 563
1490 2 E 259 846
1601 – 1800 563
1690 2 E 259 847
1601 – 1800 1000
1690 2 E 259 849
1801 – 2000 1000
1890 2 E 259 852
2001 – 2200 1000
2090 3 E 259 855
2201 – 2400 1000
2290 3 E 11 Zamknięcie środkowe poziome
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
801 – 1200
400 1 P 255 285
1201 – 1400
600 1 P 255 286
12 Zamknięcie środkowe pionowe
Wys. skrzydła
Rozmiar Numer
na wrębie FFH SAP
650 – 850
400 KU 1 P 255 285
851 – 1050
600 KU 1 P 255 286
1051 – 1250
600 KU 1 E 255 282
200 KU 1 P 255 284
1251 – 1450
600 KU 1 E 255 282
400 KU 1 P 255 285
1451 – 1650
600 KU 1 E 255 282
600 KU 1 P 255 286
1651 – 1850
600 KU 1 E 255 282
600 KU 1 E 255 282
200 KU 1 P 255 284
1851 – 2050
600 KU 1 E 255 282
600 KU 1 E 255 282
400 KU 1 P 255 285
2051 – 2250
600 KU 1 E 255 282
600 KU 1 E 255 282
600 KU 1 P 255 286
2251 – 2400
600 KU 1 E 255 282
600 KU 1 E 255 282
600 KU 1 E 255 282
200 KU 1 P 255 284
L 254 026
R
254 028
14 Wspornik zawiasu doln. Royal (gr. zawiasowa zależna od profilu patrz str. 33)
15 Blokada bł. położenia klamki el. na skrzydle
260 538
16 Zabezpieczenie przed rozwierceniem
264 601
Elementy ościeżnicy zależne od profilu – patrz str. 28 / 29
17 Zaczep blokady bł. położenia klamki (BK)
18 Zaczep poziomy uchylno-rozwierny (oś okucia 13 mm) (UR)
18a Zaczep poziomy uchylno-rozwierny, stalowy (oś okucia 9 mm) (URS)
19 Zaczep obwodowy (OB)
20 Zaczep antywyważeniowy (oś okucia 13 mm) (AN)
20a Zaczep antywyważeniowy stalowy (oś okucia 9 mm) (ANS)
21 Zatrzask balkonowy (ZB)
22 El. dystansowe dla dodatkowej rozwórki nożycowej
zasuwnicy SAPr
350 – 4504) 155 – 225 430 259 7172)
259 7182)
451 – 620 225 – 310 400
259 719
621 – 800 311 – 400 580 1 E 259 720
801 – 1200 401 – 600 980 1 E 259 721
1201 – 1600 601 – 800 1380 2 E 259 762
1601 – 2000 801 – 1000 1780 2 E 259 763
2001 – 2400 1001 – 1200 2180 4 E 3
4
Narożnik
5
P 6 Narożnik specjalny
P
P 256 020
260 277
260 290
260 282
7 Prowadnica rozwórki Royal
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB
długość SAP
380 – 410
250/ 300 570 222
411 – 600
250/ 490 570 223
601 – 800
250/ 690 570 224
570 345
801 – 1000
450/ 890 1 E 570 346
1001 – 1400
450/1090 1 E 8
Dod. rozwórka nożycowa (od FFB 1200 mm)
255 237
9 Ramię rozwórki Royal (gr. zawiasowa zależna od profilu – patrz str. 33)
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB długość SAP
380 – 800
250
L
R
801 – 1400
450
L
R
16 marzec 2012 AB 516-4 PL
1
) od FFB 1200 mm dodatkowa rozwórka nożycowa 8
2
) blokada bł. położenia klamki niemożliwa
3
4
) z narożnikiem specjalnym 6 na górze i na dole
5
6
7
8
Roto NT Royal
22
WK 1
20 20a
8
9
19
4
7
10
6
20
20a
2
19
16
21
12
3
15
1
17
20
20a
4
13
5
11
18
18a
Roto NT Royal
14
.
.
AB 516-4 PL marzec 2012 17
Okucie rozwierne, zabezpieczenie podstawowe
Wykaz artykułów
Zakres stosowania
Szer. skrzydła na wrębie FFB............................ 380 – 1400 mm
Wys. skrzydła na wrębie FFH......................... 280 – 2400 mm8)
Okucie dla szerokości otwarcia okna 90°
9 Zamknięcie narożne od str. zawiasowej Royal P Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
360 – 800
250 617 1266)
801 – 1400
450 260 2867)
Zasuwnica RU ze stałym osadzeniem klamki, odsadzenie osi
klamki 15 mm5)
zasuwnicy SAP
370 284 3141)
280 – 3602) 120
361 – 480
481 – 600 170
490 259 830
259 833
601 – 800 263
690 1 E 259 836
801 – 1000 413
890 1 E 259 838
1001 – 1200 513
1090 1 E 259 840
1201 – 1400 563
1290 1 E 259 843
1401 – 1600 563
1490 2 E 259 846
1601 – 1800 563
1690 2 E 259 847
1601 – 1800 1000
1690 2 E 259 849
1801 – 2000 1000
1890 2 E 259 852
2001 – 2200 1000
2090 3 E 259 855
2201 – 2400 1000
2290 3 E 10 Zamknięcie środkowe poziome i pionowe
255 285
801 – 1200 801 – 1200 400 KU 1 P 1201 – 1400 1201 – 1400 600 KU 1 P P 255 286
1401 – 1800 600 KU 1 E 255 282
400 KU 1 P 255 285
1801 – 2000 600 KU 1 E 255 282
600 KU 1 P 255 286
2001 – 2400 600 KU 1 E 255 282
600 KU 1 E 255 282
400 KU 1 P 255 285
1
Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki,
zasuwnicy SAPr
310 – 450 3) 155 – 225 430 259 7171)
451 – 620 225 – 310 400 259 7181)
259 719
621 – 800 311 – 400 580 1 E 259 720
801 – 1200 401 – 600 980 1 E 259 721
1201 – 1600 601 – 800 1380 2 E 259 762
1601 – 2000 801 – 1000 1780 2 E 259 763
2001 – 2400 1001 – 1200 2180 4 E 2
3
Narożnik
Narożnik
4
5
E
nie zazn. 260 275
P 260 277
Narożnik specjalny
Narożnik specjalny
6
256 020
E
P
260 290
nie zazn.
P 260 280
260 282
L 254 026
R
254 028
13 Wspornik zawiasu doln. Royal (gr. zawiasowa zal. od profilu – patrz str. 33)
L
R
14
Blokada bł. położenia klamki, el. na skrzydle
260 538
15
Ogranicznik skoku zasuwnicy (90°)
16
Najazd
350 403
17
Przedłużka zasuwnicy
308 267
264 603
18
Zaczep blokady bł. położenia klamki (BK)
19
Zaczep antywyważeniowy (AN)
20
21
Zatrzask balkonowy (ZB)
Prowadnica rozwórki Royal
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB
długość SAP
360 – 410
250/ 300 570 222
411 – 600
250/ 490 570 223
601 – 800
250/ 690 570 224
570 345
801 – 1000
450/ 890 1 E 570 346
1001 – 1400
450/1090 1 E 7
1
2
3
8 Ramię rozwórki Royal (gr. zawiasowa zależna od profilu – patrz str. 33)
) z narożnikiem 6 na dole i na górze
4
Szer. skrzydła
Rozmiar Numer
5
) tylko gdy zastosowany zostanie zaczep poziomy UR (nie zaznana wrębie FFB SAP
czony)
360 – 800
250
L
– z możliwością przyłączenia
R KU
6
801 – 1400
450
L
7
R 8) dla zasuwnicy RU ze stałym osadzeniem klamki
18 marzec 2012 AB 516-4 PL
Roto NT Royal
20
20
8
17
4
7
9
6
20
20
2
21
10
3
14
1
18
20
4
12
5
10
15
19
20
Roto NT Royal
13
.
.
AB 516-4 PL marzec 2012 19
Okucie uchylne
Wykaz artykułów
Zakres stosowania (patrz diagramy stosowania)
Szer. skrzydła na wrębie FFB............................ 310 – 1600 mm
Wys. skrzydła na wrębie FFH........................... 290 – 1200 mm
Ciężar skrzydła..........................................................max. 80 kg
Zasuwnica RU ze środkowym/zmiennym osadz. klamki
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
310 – 450
430 1E
253 813
259 718
451 – 620
400 1E
259 719
621 – 800
580 1 E 259 720
801 – 1200
980 1 E 259 721
1201 – 1600
1380 2 E 1
2
Narożnik
Narożnik
E
P
nie zazn. 260 275
260 277
Wys. skrzydła
Rozmiar Numer
na wrębie FFH SAP
255 285
801 – 1200
400 KU 1 P 255 286
1201 – 1400
600 KU 1 P 255 282
1401 – 1600
600 KU 1 E 400 KU 1 P 255 285
Ramię rozwórki Royal (grupa zawiasowa zależna od profilu – patrz str. 33)
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
290 – 1200
250
L
R
4
5
El. zawiasu rozwiernego na skrzydle Royal
254 068
6
Wkręt zabezpieczający Royal
do skrzydła uchylnego
Wkręt do blach B 3,5 x 9,5 DIN 7981
227 131
7
Docisk zawiasowy Royal el. na skrzydle
255 445
8
Docisk zawiasowy Royal el. na ościeżnicy
255 447
9
Ogranicznik skoku zasuwnicy (90°) 264 603
10
Ogranicznik uchylenia
482 823
11
12
El. dystansowe dla ogranicznika uchylenia
) odsadzenie osi klamki 8 mm – patrz katalog
1
20 marzec 2012 AB 516-4 PL
Roto NT Royal
12
11
11
10
11
2
2
9
12
12
10
10
3
3
11
6
6
5
4
7
5
8
4
8
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 21
Okucie rozwierne i rozwierno-uchylne
Zabezpieczenie podstawowe
Wykaz artykułów
Zakres stosowania
Wys. skrzydła na wrębie FFH........................431 – 2400 mm10)
Zasuwnica RU ze stałym osadz. klamki, odsadz. osi klamki 15 mm5)
zasuwnicy SAP
431 – 480 120
370 284 3142)9)
481 – 600 170
490 259 830
259 833
601 – 800 263
690 1 E 259 836
801 – 1000 413
890 1 E 259 838
1001 – 1200 513
1090 1 E 259 840
1201 – 1400 563
1290 1 E 259 843
1401 – 1600 563
1490 1 E 259 846
1601 – 1800 563
1690 2 E 259 847
1601 – 1800 1000
1690 2 E 259 849
1801 – 2000 1000
1890 2 E 259 852
2001 – 2200 1000
2090 3 E 259 855
2201 – 2400 1000
2290 3 E 1
zasuwnicy SAP
310 – 4503) 155 – 225 430 259 7172)
451 – 620 225 – 310 400 259 7182)
259 719
621 – 800 311 – 400 580 1 E 259 720
801 – 1200 401 – 600 980 1 E 259 721
1201 – 1600 601 – 800 1380 2 E 259 762
1601 – 2000 801 – 1000 1780 2 E 259 763
2001 – 2400 1001 – 1200 2180 4 E 3
4
Narożnik
Narożnik
5
6
Narożnik specjalny
Narożnik specjalny
256 020
E nie zazn. 260 275
P 260 277
P 260 290
E nie zazn.
P 260 280
260 282
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB
długość SAP
380 – 410
250/ 300 570 222
411 – 600
250/ 490 570 223
601 – 800
250/ 690 570 224
570 345
801 – 1000
450/ 890 1 E 570 346
1001 – 1400
450/1090 1 E 7
8
255 237
Ramię rozwórki Royal (gr. zawiasowa zależna od profilu, patrz str. 33)
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 800
250 L
R
801 – 1400
450 L
R
9
22 marzec 2012 AB 516-4 PL
Roto NT Royal
10 Zamknięcie narożne od str. zawiasowej Royal P Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 800
250 617 12612)
801 – 1400
450 260 28613)
11 Zamknięcie środkowe poziome i pionowe
255 285
781 – 1100
889 – 1200 400 KU 1 P 1101 – 1350 1201 – 1400 600 KU 1 P 255 286
1351 – 1400 1401 – 1800 600 KU 1 E 255 282
400 KU 1 P 255 285
1801 – 2000 600 KU 1 E 255 282
600 KU 1 P 255 286
2001 – 2400 600 KU 1 E 255 282
600 KU 1 E 255 282
400 KU 1 P 255 285
Zawias dolny Royal
L 254 026
R
254 028
13
14 Wspornik zawiasu dol. Royal (gr. zawiasowa zal. od profilu – patrz str. 33)
L
R
15
Blokada bł. położenia klamki el. na skrzydle
260 538
Prowadnica rozwórki Roayl (skrzydło rozwierne)8)
Szer. skrzydła
Oznaczenie/
na wrębie FFB
długość
380 – 405
250/ 300
406 – 595
250/ 490
596 – 795
250/ 690
16
Numer
SAP
570 222
570 223
570 224
17 Ramię rozwórki Royal (gr. zawiasowa zależna od profilu – patrz str 33)
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 1400
250
L
R
18 Przedłużka zasuwnicy
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB
długość SAP
260 192
796 – 995
200 1 E 260 193
996 – 1195
400 1 E 260 191
1196 – 1395
200 1 E
400 1 E 260 193
Zasuwnica środkowa, stałe osadzenie klamki6)
Wys. skrzydła Osadzenie Długość
na wrębie FFB dźwigni
431 – 5004) 195
490
501 – 600
690
601 – 6204) 335
621 – 800
801 – 1000 490
890
1001 – 1200 335
1090
1201 – 1400 335
1290
1401 – 1600 335
1490
1601 – 1800 335
1690
1801 – 2000 640
1890
2001 – 2200 640
2090
2001 – 2400 640
2290
19
Numer
SAP
233 408
233 409
233 410
233 411
233 412
233 413
296 145
296 074
296 075
296 076
bez stałego
słupka środkowego
25
17
18
16
4
28
8
29
25
25
9
25
4
7
6
10
6
10
25
Montaż prowadnicy
rozwórki patrz str. 34
25
21
20
19
2
1
11
3
11
27
22
15
25
25
4
4
5
5
13
25
14
23
26
Zasuwnica środkowa, środkowe/zmienne osadz. klamki6)
Wys. skrzydła Osadzenie Długość Numer
na wrębie FFH dźwigni SAP
370 – 5203) 225 – 350
520 233 4182)
521 – 620
621 – 6503) 393 – 482
650 233 419
651 – 800
801 – 1200 482 – 682 1000 233 420
1201 – 1600 448 – 658 1400 290 912
1601 – 2000 680 – 890 1800 296 146
2001 – 2400 880 – 1090 2200 296 147
24
20
21
Zatrzask do zasuwnicy środkowej 385 031
22
Zaczep blokady bł. położenia klamki
23
Najazd
257 600
350 403
24
Zaczep poziomy uchylno-rozwierny (UR)
25
11
11
12
14
26
27
Klamka – patrz katalog klamek Roto BK 5
28
El. dystansowy dla dodatkowej rozwórki nożycowej
29
Zaczep mikrowentylacji (MI)
1
2
3
4
5
6
) przy zasuwnicy środkowej przekręcić z prawej strony o 180° bolec
regulowany
8
) od FFB 796 mm tylko w połączeniu z przedłużką zasuwnicy 18
9
10
) dotyczy zasuwnicy RU ze stałym osadzeniem klamki
11
) tylko gdy zastosowany zostanie zaczep RU (nie zaznaczony)
12
13
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 23
Okucie rozwierno-uchylne
Klasa odporności na wyważenie WK 1 (PN-ENV 1627–1630)
Wykaz artykułów
Zakres stosowania
Wys. skrzydła na wrębie FFH
431 – 2400 mm
Zasuwnica RU ze stałym osadz. klamki, odsadz. osi klamki 15 mm5
Wys. skrzydła Wys. osadz.
Długość
Numer
zasuwnicySAP
431 – 480
120
370 1 E
284 3142)8)
481 – 600
170
490 1 E
259 830
601 – 800
263
690 1 E 1 E
259 833
801 – 1000
413
890 1 E 259 836
1001 – 1200
513
1090 1 E 259 838
1201 – 1400
563
1290 1 E 259 840
1401 – 1600
563
1490 2 E 259 843
1601 – 1800
563
1690 2 E 259 846
1601 – 1800
1000
1690 2 E 259 847
1801 – 2000
1000
1890 2 E 259 849
2001 – 2200
1000
2090 3 E 259 852
2201 – 2400
1000
2290 3 E 259 855
1
Wys. skrzydła Wys. osadz.
DługośćNumer
zasuwnicySAP
431 – 4503) 155 – 225
430259 7172)
451 – 620
225 – 310
400259 7182)
3
621 – 800 ) 311 – 400
580 1 E 259 719
801 – 12003) 401 – 600
980 1 E 259 720
1201 – 16003) 601 – 800
1380 2 E 259 721
1601 – 20003) 801 – 1000
1780 2 E 259 762
2001 – 24003) 1001 – 1200
2180 4 E 259 763
3
256 020
4
Narożnik
5
6
Narożnik specjalny
P 260
P
277
260 290
P 260 282
Szer. skrzydła Oznaczenie/Numer
na wrębie FFB rozmiarSAP
380 – 410 250/ 300570 222
411 – 600 250/ 490570 223
601 – 800 250/ 690570 224
801 – 1000 450/ 890 1 E 570 345
1001 – 1400 450/1090 1 E 570 346
7
8
255 237
Ramię rozwórki Royal (grupa zawiasowa zależna od profilu, patrz str. 33)
Szer. skrzydła RozmiarNumer
na wrębie FFBSAP
380 – 800
250
L
R
801 – 1400
450
L
R
9
Zamk. narożne od str. zawiasowej Royal V Szer. skrzydła Rozmiar Numer
na wrębie FFB SAP
380 – 800 250 617 12711)
801 – 1400 450 260 28412)
10
24 marzec 2012 AB 516-4 PL
Roto NT Royal
11 Zamknięcie środkowe poziome
Wys. skrzydła
Rozmiar Numer
na wrębie SAP
800 – 1200
400 1 P 255 285
1201 – 1400
600 1 P 255 286
Wys. skrzydła
Rozmiar Numer
na wrębie FFH SAP
650 – 850
400 KU 1 P 255 285
851 – 1050
600 KU 1 P 255 286
1051 – 1250
600 KU 1 E 255 282
200 KU 1 P 255 284
1251 – 1450
600 KU 1 E 255 282
400 KU 1 P 255 285
1451 – 1650
600 KU 1 E 255 282
600 KU 1 P 255 286
1651 – 1850
600 KU 1 E 255 282
600 KU 1 E 255 282
200 KU 1 P 255 284
1851 – 2050
600 KU 1 E 255 282
600 KU 1 E 255 282
400 KU 1 P 255 285
2051 – 2250
600 KU 1 E 255 282
600 KU 1 E 255 282
600 KU 1 P 255 286
2251 – 2400
600 KU 1 E 255 282
600 KU 1 E 255 282
600 KU 1 E 255 282
200 KU 1 P 255 284
L 254 026
R
254 028
Wspornik zawiasu doln. Royal (gr. zawiasowa zależna od profilu, patrz str. 33)
L
R
14
15
Blokada bł. położenia klamki el. na skrzydle
260 538
16
Zabezpieczenie przed rozwierceniem
17 Prowadnica rozwórki Royal (skrzydło rozwierne)7)
Szer. skrzydła
Oznaczenie/
na wrębie FFB
długość
380 – 405
250/ 300
406 – 595
250/ 490
596 – 795
250/ 690
264 601
Numer
SAP
570 222
570 223
570 224
18 Ramię rozwórki Royal (gr. zawiasowa zależna od profilu, patrz str. 33)
Szer. skrzydła
Rozmiar Numer
na wrębie FFB SAP
380 – 1400
250
L
R
19 Przedłużka zasuwnicy
Szer. skrzydła
Oznaczenie/ Numer
na wrębie FFB
długość SAP
796 – 995
200 1 E 260 192
996 – 1195
400 1 E 260 193
1196 – 1395
200 1 E
260 191
400 1 E 260 193
Bez stałego
słupka środkowego
WK 1
26
18
27
19
17
10
29
27 27a
8
9
27a
4
26
4
7
r
6
6
10
Montaż prowadnicy
rozwórki patrz str. 34
27
27
2
27a
27a
22
21
20
1
16
3
23
12
28
12
15
27
27
27a
27a
4
4
26
14
5
11
13
5
13
11
24
Zasuwnica środkowa, stałe osadzenie klamki6)
Wys. skrzydła Osadzenie Długość
na wrębie FFH dźwigni
490
431 – 5004) 195
501 – 600
690
601 – 6204) 335
621 – 800
801 – 1000 490
890
1001 – 1200 335
1090
1201 – 1400 335
1290
1401 – 1600 335
1490
1601 – 1800 335
1690
1801 – 2000 640
1890
2001 – 2200 640
2090
2001 – 2400 640
2290
27
27a
25
25a
26
14
20
Numer
SAP
233 408
25
25a 233 409
233 410
233 411
233 412
233 413
296 145
296 074
296 075
296 076
Zasuwnica środkowa, środkowe/zmienne osadz. klamki6)
Wys. skrzydła Osadzenie Długość Numer
400 233 4182)
431 – 5203) 225 – 350
521 – 620
680 233 419
621 – 6503) 393 – 482
651 – 800
801 – 1200 482 – 682
980 233 420
1201 – 1600 448 – 658 1380 290 912
1601 – 2000 680 – 890 1780 296 146
2001 – 2400 880 – 1090 2180 296 147
Zaczep poziomy uchylno-rozwierny (oś okucia 13 mm) (UR)
Zaczep poziomy uchylno-rozwierny, stalowy (oś okucia 9 mm) (URS)
26
27
Zaczep antywyważeniowy (oś okucia 13 mm) (AN)
27a Zaczep antywyważeniowy (oś okucia 9 mm) (ANS)
28
Klamka zamykana na klucz – patrz katalog klamek Roto BK 5
29
El. dystansowy dla dodatkowej rozwórki nożycowej
21
22
Zatrzask balk. do zasuwnicy środkowej
385 031
23
Zaczep blokady bł. położenia klamki 257 600
24
Najazd
350 403
Zastrzega się możliwość zmian. * patrz diagram str. 13
1
2
3
4
5
6
) przy zasuwnicy śr. przekręcić z prawej str. o 180° bolec regulowany
7
) od FFB 796 mm tylko w połączeniu z przedłużką zasuwnicy 18
8
9
) tylko gdy zastosowany zostanie zaczep RU
11
12
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 25
Roto NT
Montaż dodatkowej rozwórki nożycowej
Szer. skrzydła na wrębie FFB od 1200 mm
417
t
t
Dodatkowa rozwórka nożycowa
(część na ościeżnicy)
Prowadnica rozwórki
Dodatkowa rozwórka nożycowa
(częśc na skrzydło)
Narożnik
26 marzec 2012 AB 516-4 PL
Roto NT Royal
Roto NT
Możliwości kombinacji
zasuwnicy środkowej / zasuwnicy RU
Zasuwnica środkowa / zasuwnica RU, stałe osadzenie klamki, odsadz. osi klamki 15 mm
Zasuwnica środkowa, stałe osadzenie dźwigni
Wys. skrzydła Osadzenie Rozmiar
431 – 600 195
490
601 – 800 335
801 – 1000 490
1001 – 1200 335
1201 – 1400 335
1401 – 1600 335
1601 – 1800 335
Drzwi balkonowe
1801 – 2000 640
2001 – 2200 640
2001 – 2400 640
690
890
1090
1290
1490
1690
233 409
233 410
233 411
233 412
233 413
296 145
Zasuwnica RU ze stałym osadzeniem klamki
Blokada bł. położ.Numer
Numer
klamki możliwa artykułu
SAP
X
284 314lub
(FFH 431–480)
X
N 150 A 0300 259 831lub
X
N 150 A 0400 259 834lub
X
N 150 A 0520 259 838
X
N 150 A 0620 259 840
X
N 150 A 0721 259 843lub
X
N 150 A 0821 259 847lub
1890
2090
2290
296 074
296 075
296 076
Numer
SAP
233 408
X
X
X
Numer
SAP
259 830
259 833
259 836
259 842
259 846
N 150 A 0920 259 849
N 150 A 1021 259 852lub
N 150 A 1121 259 855 lub
259 851
259 854
Zasuwnica środkowa / zasuwnica RU, środkowe / zmienne osadzenie klamki, odsadz. osi klamki 15 mm
Zasuwnica środkowa, środkowe/zmienne osadzenie dźwigni
Wys. skrzydła Osadzenie Rozmiar Numer
370– 520 225– 350
400 233 418
521– 620
621– 800 393– 482
680 233 419
801–1200 482– 682
980 233 420
1201–1600 448– 658
1380 290 912
Drzwi balkonowe
1601–2000 680– 890
1780 296 146
2001–2400 880–1090
2180 296 147
Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki
Numer
Numer
SAP
SAP
259 718
–
N 110 A 00001) 259 717
(FFH 310-450)
X
N 110 A 0220 259 719
X
N 110 A 0320 259 720
X
N 110 A 0420 259 721
X
X
N 110 A 0520 259 762
N 110 A 0620 259 763
Zasuwnica środkowa / zasuwnica RU, stałe osadzenie klamki, odsadz. osi klamki 8 mm
Zasuwnica środkowa, stałe osadzenie dźwigni
Wys. skrzydła Osadzenie Rozmiar
431 – 600 233
490
601 – 800 195
690
195
690
801 – 1000 195
890
1001 – 1200 335
1090
1201 – 1400 335
1290
1401 – 1600 335
1490
1601 – 1800 335
1690
Drzwi balkonowe
1801 – 2000 640
1890
2001 – 2200 640
2090
2201 – 2400 640
2290
Numer
SAP
242 729
242 730
242 731
242 732
233 411
233 412
233 413
296 145
Zasuwnica RU ze stałym osadzeniem klamki
Numer
SAP
–
N 151 A 0200 259 856
X
N 151 A 0300 259 857
–
X
N 151 A 0400 259 861
X
N 151 A 0520 259 865
X
N 151 A 0620 259 867
X
N 151 A 0721 259 870
X
N 151 A 0821 259 874
296 074
296 075
296 076
X
X
X
Numer
SAP
259 860
259 863
259 869
259 873
N 151 A 0920 259 876
N 151 A 1021 259 879
N 151 A 1121 259 882
259 878
259 881
Zasuwnica środkowa / zasuwnica RU, środkowe / zmienne osadzenie klamki, odsadz. osi klamki 8 mm
Zasuwnica środkowa, środkowe/zmienne osadzenie dźwigni
Wys. skrzydła Osadzenie Rozmiar Numer
370 – 620 w tym zakresie zasuwnica środkowa niemożliwa
621 – 800 236 – 325
680 242 726
801 – 900 236 – 325
680 242 726
901 – 1200 298 – 448
980 242 728
1201 – 1600 448 – 658 1380 290 912
Drzwi balkonowe
1601 – 2000 680 – 890 1780 296 146
2001 – 2400 880 – 1090 2180 296 147
Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki
Numer
Numer
SAP
SAP
–
N 111 A 0220 259 766
–
N 111 A 0320 259 767
X
N 111 A 0320 259 767
X
N 111 A 0420 259 768
X
N 111 A 0520 259 769
X
N 111 A 0620 259 770
) tylko w połączeniu z nakładką montażową
1
.
.
AB 516-4 PL marzec 2012 27
Zestawienie elementów zależnych od profilu
Producent
System
Zaczep poziomy
Zaczep poziomy
profili
profili
uchylno-rozwierny (UR)
uchylno-rozwierny, stalowy (URS)
Nr SAP
Nr SAP
Nr SAP
Aluplast
Ideal 3000 (MD) 331 487
L 260 349
331 489
R260 350
Gealan
3000 MD 367 200
L 260 345
319 744
R260 346
7000 367 200
L 260 345
319 744
R
260 346
KBE
MD
L 260 505
291 564
260 373
R
260 506
Kömmerling Eurodur 3S
L 260 489
L 260 337
457 090
R
260 490
R
260 338
Plusplan
Plustec AD 13
L 264 420
264 316
R
264 421
Rehau
S 796 338 021
L 260 339
332 439
R260 340
S 730 AD 338 021
L 260 339
332 439
R260 340
Roplasto
System 4K
L 260 507
L 260 353
482 541
R
260 508
R
260 354
Salamander 2D
L 261 724
314 269 486 195
R
261 725
314 269
3D
L 261 724
314 269 486 195
R
261 725
314 269
Schüco
Corona AD 350 190
L 257 353
350 192
R257 354
Schüco
Corona MD
L 313 012
311 975
350 192
R
313 013
Thyssen
AD/MD 13
L 260 499
L 260 347
260 370
R
260 500
R
260 348
Trocal
900
L 260 505 291 564
260 373
R 260 506 291 564
Veka
Softline AD
L 260 495 291 593
260 368
(oś 9 mm)
R 260 496
Topline AD/MD 338 019
L 260 351
332 438
R 260 352
Producent
System
Zaczep antywyważeniowy
Zaczep do okien 2-skrzydłowych
profili
profili
stalowy (ANS)
bez regulacji
Nr SAP
Nr SAP
Nr SAP
Aluplast
Ideal 3000 (MD) 331 490
260 423
260 439
Gealan
3000 MD 367 201
260 421
260 437
7000 367 201
260 421
260 437
KBE
MD
L 260 397
291 565
260 442
R
260 398
291 566
Kömmerling Eurodur 3S 258 303
260 417
260 433
Plusplan
Plustec AD 13 264 327
264 369
Rehau
S 796 316 942
260 418 260 434
S 730 AD 316 942
260 418
260 434
Roplasto
System 4K 260 399
260 425
260 443
Salamander 2D 365 385
L 314 270 260 446
3D 365 385
R
314 271 260 446
Schüco
Corona AD 350 191
257 358
257 360
Schüco
Corona MD 313 014
257 358
257 360
Thyssen
AD/MD 13 260 394
L 260 422
260 438
Trocal
900
L 260 397
L 291 565
260 442
R 260 398
R 291 566
Veka
Softline AD (9 mm) 260 392 291 596
260 442
Topline AD/MD 438 410 260 424
263 783
28 marzec 2012 AB 516-4 PL
Roto NT Royal
Producent System
Zatrzask balkonowy
Blokada bł. położenia
El. dystansowy dla
profili
profili
el. na ościeżnicy
klamki
el. dodatkowych
Nr SAP
Nr SAP
Nr SAP
Aluplast
Ideal 3000 (MD) 258 939
260 551
294 364
Gealan
3000 MD
260 467
380 118
294 370
7000
260 467
380 118
294 370
KBE
MD 260 472
260 553
294 463
260 545
294 464
Plusplan
264 523
228 892
Rehau
S 796 260 464
260 546
294 469
S 730 AD 260 464
260 546
294 469
Roplasto
System 4K 260 473
260 554
260 557
3D 258 993
260 557
Schüco
Corona AD 257 362
260 557 294 365
Schüco
Corona MD 257 362
260 557
294 365
Thyssen
AD/MD 13 260 468
260 550
294 369
Trocal
900 260 472
260 553
294 463
Veka
Softline AD (9 mm) 260 782
260 548
294 537
260 552
294 364
Producent
System
Zaczep mikrowentylacji
Ogranicznik rozwarcia
profili
profili
prowadnica na ościeżnicy
Nr SAP
Nr SAP
Aluplast
Ideal 3000 (MD) 364 057
Gealan
3000 MD
364 057
7000
364 057
KBE
MD 260 533
Plusplan
Rehau
S 796
364 059
S 730 AD 364 059
Roplasto
System 4K 364 057
259 637
3D 364 059
259 637
Schüco
Corona AD 364 059
Schüco
Corona MD 364 059
Thyssen
AD/MD 13 364 063
Trocal
900 451 418
Veka
Softline AD (9 mm) 364 058
260 570
260 570
.
.
AB 516-4 PL marzec 2012 29
Wskazówka do montażu prowadnicy rozwórki 250 / 300 i narożnika
Zamknięcie narożne strony zawiasowej 617 126 / 617 127
zamocować wkrętem przed założeniem prowadnicy 570 222.
30 marzec 2012 AB 516-4 PL
Roto NT Royal
Skrzydło
Przekrój profilu skrzydła, rozstaw otworów
pod klamkę / montaż
1.Przekrój profilu skrzydła,
wymiary pod okucie
9,3
12,3
16,2
2,2
20
2.Rozstaw otworów pod klamkę
Wiercenia pod trzpień i czopy klamki
Frezowanie
pod puszkę zasuwnicy
¯ 10
¯ 10
¯ 12
3.Montaż klamki
Mocowanie klamki okiennej za pomocą wkrętów z łbem
stożkowym płaskim DIN 965 M 5 x …
w puszce zasuwnicy.
Puszka zasuwnicy
Klamka okienna Roto Swing
z czopami
trzpień kwadratowy 7 mm
Wejście gwintu
Rowek okuciowy
Czopy Ø 10mm
52
Trzpień kwadratowy 7 mm
Czopy Ø 10mm
.
.
AB 516-4 PL marzec 2012 31
Ościeżnica
Przyrządy wiertarskie / wymiary otworów
32 marzec 2012 AB 516-4 PL
Roto NT Royal
Profil
Przyrząd wiertarski
Oś
A
B
C
D
Nr SAP
Trocal 900 259 157
9
19,5
9,5
2,3
6
Veka Softline 259 152
9
23,5
7
3
6
Veka Topline, 259 152
13
28,2
7
2
6
Aluplast Ideal 3000
Schüco CT70 AD/MD
Kömmerling Eurodur 3S, 259 153
13
28,2
18
5
6
Schüco Corona AD/MD
Rehau S 730, 259 152
13
23,5
7
4
6
Gealan 3000,
Rehau S 796,
Gealan 7000,
Roplasto 4K,
PlusPlan Plustec
Salamander Design 2D, 259 152
13
23,5
7
–
6
Salamander Design 3D
KBE MD, 259 152
9
23,5
7
2
6
Thyssen AD/MD 13
KBE AD 259 246
8,5 23,5
14
4
6
Profil
Rozwórka 250 (gr. zawiasowa)
Rozwórka 450 (gr. zawiasowa)
Wspornik zawiasu dolnego
Nr SAP
Nr SAP
Trocal 900
L 286 952
L 286 954
L
286 950
R
286 953
R
286 955
R
286 951
Veka Softline
L 283 972
L 283 981
L
283 984
R
268 953
R
283 973
R
283 982
Veka Topline,
L 254 039
L 254 042
L
254 029
Aluplast Ideal 3000
R 254 041
R
254 043
R
254 030
Schüco CT70 AD/MD
Kömmerling Eurodur 3S,
L 258 959
L 258 961
L
258 964
Schüco Corona AD/MD
R 258 960
R
258 962
R
258 965
Rehau S 730,
L 254 044
L 254 046
L
254 031
Gealan 3000,
R 254 045
R
254 047
R
254 032
Rehau S 796,
Gealan 7000,
Roplasto 4K,
PlusPlan Plustec
Salamander Design 2D,
L 257 116
L 257 121
L
257 124
Salamander Design 3D
R 257 120
R
257 122
R
280 426
KBE MD,
L 254 048
L 254 050
L
254 033
R
254 049
R
254 051
R
254 034
Thyssen AD/MD 13
L 259 606
L 259 608
L
259 610
R
259 607
R
259 609
R
259 611
.
.
AB 516-4 PL marzec 2012 33
Bez stałego
słupka środkowego
Docinanie na wymiar
w skrzydle rozwiernym, okno 2-skrzydłowe
Szablon Nr SAP: 281 633
do przycinania na wymiar i mocowania prowadnicy
rozwórki skrzydeł rozwiernych Roto NT Royal
18
(10,5)
18
Przed docinaniem na wymiar
zwolnić blokadę pozycji montażowej
i przesunąć o 18 mm
Zwolnić blokadę pozycji
montażowej i przesunąć o 18 mm
GV1
52
70
Zasuwnica środkowa
okno zamknięte
Ryglowanie u góry
FFB
GV1
796 – 995
243
996 – 1195
443
1196 – 1395
643
34 marzec 2012 AB 516-4 PL
Größe
200 E
400 E
200 + 400 E
Roto NT Royal
Skrzydło
Przycinarka / montaż elementów okucia
1. Docinanie na wymiar przycinarką pneumatyczną
(z wykrawaniem otworu)
2. Stabilne mocowanie złącza
3. Kolejność montażu (przykład)
Prowadnica 250
5
Prowadnica 450
1
4
1
Narożnik
2
3
Zasuwnica RU
4
Narożnik Royal
5
6
Zamknięcie środkowe, pionowe i poziome
7
Zawias dolny Royal
P
6
3
2
7
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 35
Ościeżnica
Montaż elementów okucia, zabezpieczenie podstawowe
Rozmieszczenie zaczepów (w mm)
Zasuwnica RU,
stałe osadzenie klamki
Zasuwnica RU / odsadzenie osi klamki D 15
Wys. skrzydła GH
na wrębie FFH
G1
G2
280– 480
120
–
–
G3 NSP
–
–
S
–
481– 600
170
–
–
–
223
–
601– 800
263 383
–
–
138
–
801–1000
413 550
–
–
288
–
1001–1200
513 700
–
–
388
–
1201–1400
563 700
–
–
388
–
1401–1600
563 700 1170
–
388
–
1601–1800
563 700 1370
–
388
–
1601–1800
1000 700 1370
–
1121 1244
1801–2000
1000 700 1370
–
1121 1244
2001–2200
1000 700 1370 1770 1121 1244
2201–2400
1000 700 1370 1770 1121 1244
Zamknięcie środkowe pionowe (wieloczęściowe)
Wys. skrzydła MV1 MV2 MV3Rozmiar
na wrębie FFH
801–1200
550
–
–
400 P
1201–1400
746
–
–
600 P
1401–1800
746 1150
–
600 1EK + 400 P
1801–2000
746 1346
–
600 1EK + 600 P
2001–2400
746 1346 1750 600 1EK + 600 1 EK + 400 P
Zamknięcie środkowe poziome
Szer. skrzydła MH1
na wrębie FFH
Rozmiar
801–1200
462
–
–
400 P
*1201–1400
658
–
–
600 P
A
Rozmiar
801–1000
600
450/ 890
*1001–1400
750
450/1090
Szer. skrzydła
na wrębie FFB
*od 1201 z dod. rozwórką nożycową
GH = wys. osadzenia klamki
NSP = blokada bł. położenia klamki
S = zatrzask balkonowy
Zasuwnica RU,
środkowe/zmienne
osadzenie klamki
Zasuwnica RU / środkowe/zmienne osadzenie klamki
Wys. skrzydła
na wrębie FFH
36 marzec 2012 AB 516-4 PL
J
K
L
M
N
NSP
S
621– 800
125
–
–
–
–
1371
–
801–1200
125
–
–
–
–
1371
–
1201–1600
125
340
–
–
–
137 –
1601–2000
–
312 358
–
–
109 232
2001–2400
–
312 358 758 740 109 232
Roto NT Royal
1
2
2
Ościeżnica
Montaż elementów okucia
klasa odporności
na wyważenie WK 1 (PN-ENV 1627–1630)
Zasuwnica RU,
A
▲
▲
▲
▲
50
G1
G2
280– 480
120
–
–
–
–
–
481– 600
170
–
–
–
223
–
601– 800
263 383
–
–
138
–
801–1000
413 550
–
–
288
–
1001–1200
513 700
–
–
388
–
1201–1400
563 700
–
–
388
–
1401–1600
563 700 1170
–
388
–
1601–1800
563 700 1370
–
388
–
1601–1800
1000 700 1370
–
1121 1244
1801–2000
1000 700 1370
–
1121 1244
2001–2200
1000 700 1370 1770 1121 1244
2201–2400
1000 700 1370 1770 1121 1244
▲
76
Wys. skrzydła GH
na wrębie FFH
149
▲ ▲ ▲ ▲ ▲
▲
MV1
G3 NSP
S
Wys. skrzydła MV1 MV2 MV3 MV4 Rozmiar
na wrębie FFH
▲
▲
MV2
▲
▲
G3
▲
▲
G1
▲
▲
▲
400 P
600 P
1051–1250
746
946
–
–
600 1EK + 200 P
1251–1450
746 1150
–
–
600 1EK + 400 P
1451–1650
746 1346
–
–
600 1EK + 600 P
1651–1850
746 1346 1546
–
600 1EK + 600 1EK + 200 P
1851–2050
746 1346 1750
–
600 1EK + 600 1EK + 400 P
2051–2250
746 1346 1946
–
600 1EK + 600 1EK + 600 P
Szer. skrzydła MH1
na wrębie FFB
Rozmiar
801–1200
462
–
–
400 P
*1201–1400
658
–
–
600 P
A
Rozmiar
801–1000
600
450/ 890
*1001–1200
750
450/1090
NSP = blokada bł. położenia klamki
▲
▲
S = zatrzask
▲
MH1
Zasuwnica RU,
środkowe/zmienne
osadzenie klamki
▲
▲
76
▲
▲
–
86,5
▲
24
–
–
Szer. skrzydła
na wrębie FFB
▲
12
▲ ▲
–
–
Zaczep poziomy
uchylno-rozwierny
▲
▲
–
746
MV4
GH
G2
NSP
▲
550
2251–2400
746 1346 1946 2146 600 1EK + 600 1EK
+ 600 1EK + 200 P
▲
S
MV3
▲
650– 850
851–1050
50
▲
M
▲
L
Zasuwnica RU / środkowe/zmienne osadzenie klamki
▲
NSP2
J
▲
▲
▲
▲
▲
Oś klamki
▲
NSP1
▲
S
▲
▲
▲
J
K
L
M
N
NSP
S
621– 800
125
–
–
–
–
1371
–
801–1200
125
–
–
–
–
1371
1201–1600
125
340
–
–
–
137 1601–2000
–
312 358
–
–
1092 232
2001–2400
–
312 358 758 740 109 232
Wys. skrzydła
na wrębie FFH
1
–
▲
N
K
2
▲
▲
Zaczep poziomy
uchylno-rozwierny
▲
86,5
▲
Zastrzega się możliwość zmian. ▲
24
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 37
Ościeżnica
Montaż elementów okucia, zabezpieczenie podstawowe
Wymiary zaczepów (w mm)
Zasuwnica RU
s
s
s
s
s
MV1
149
s
s
A
s
s
50
s
76
Wys. skrzydła GH
na wrębie FFH
G3 NSP
–
–
S
–
481– 600
170
–
–
–
223
–
601– 800
263 383
–
–
138
–
801–1000
413 550
–
–
288
–
1001–1200
513 700
–
–
388
–
1201–1400
563 700
–
–
388
–
1401–1600
563 700 1170
–
388
–
1601–1800
563 700 1370
–
388
–
1601–1800
1000 700 1370
–
1121 1244
1801–2000
1000 700 1370
–
1121 1244
2001–2200
1000 700 1370 1770 1121 1244
2201–2400
1000 700 1370 1770 1121 1244
801–1200
550
–
–
1201–1400
746
–
–
400 P
600 P
1401–1800
746 1150
–
600 1EK + 400 P
1801–2000
746 1346
–
600 1EK + 600 P
2001–2400
746 1346 1750 600 1EK + 600 1 EK + 400 P
Szer. skrzydła MH1
na wrębie FFB
Rozmiar
801–1200
462
–
–
400 P
1201–1400
658
–
–
600 P
G2
GH
G3
–
Zamknięcie środkowe poziome, dół
A
Rozmiar
801–1000
600
450/ 890
1001–1400
750
450/1090
Szer. skrzydła
na wrębie FFB
s
NSP
–
Wys. skrzydła MV1 MV2 MV3 Rozmiar
na wrębie FFH
s
s
s
S
MV2
s
s
G2
120
MV3
s
s
G1
280– 480
s
G1
NSP = blokada błędnego położenia klamki
s
s
s
MH1
s
s
s
58
s
12
s
s
s
S = zatrzask
s
Wymiary zaczepów (w mm)
Zasuwnica RU,
środkowe/zmienne
osadzenie klamki
Zasuwnica RU / środkowe / zmienne osadz. klamki
J
K
L
M
N
NSP
S
621– 800
125
–
–
–
–
1371
–
801–1200
125
–
–
–
–
1371
–
1201–1600
125
340
–
–
–
137 –
1601–2000
–
312 358
–
–
109 232
2001–2400
–
312 358 758 740 109 232
Wys. skrzydła
na wrębie FFH
38 marzec 2012 AB 516-4 PL
Roto NT Royal
1
2
2
Ościeżnica
Miejsce osadzenia zaczepów (w mm)
Zasuwnica RU,
środkowe / zmienne
osadzenie klamki
▲
▲
▲
▲
▲
MV2
MV1
MV1
▲
MV2
58
▲
A
▲
▲
B
▲
▲
▲
76
▲
▲
▲
▲
150
▲
150
▲
▲
▲
Docisk środkowy Royal
od FFB 1001 - 3 szt.
Zasuwnica RU, śr./zmienne osadz. klamki
A
B
C
D
E
450– 620
–
–
–
–
–
621– 800
125
–
–
–
–
801–1200
125
–
–
–
–
1201–1600
125
340
Szer. skrzydła
na wrębie FFB
Zastrzega się możliwość zmian. Zamknięcie środkowe pionowe, lewe
Zamknięcie środkowe pionowe, prawe
Wys. skrzydła MV1 MV2
na wrębie FFH
Wys. skrzydła MV1 MV2
na wrębie FFH
Rozmiar
Rozmiar
801–1200
462
–
400 P
801–1200
480
–
400 P
1201–1400
658
–
600 P
1201–1400
676
–
600 P
1401–1600
658 1062
600 1EK + 400 P
1401–1600
676 1080
Roto NT Royal
600 1EK + 400 P
.
.
AB 516-4 PL marzec 2012 39
bez stałego
słupka środkowego
Ościeżnica
zabezpieczenie podstawowe
GV11
▲
▲
A
▲
▲
149
149
▲
▲
MV2
MV1
MV1
▲
▲
MV2
▲
▲
MV3
▲
▲
M3
MV3
▲
50
▲
▲
70
▲
▲
▲
53
▲
▲
▲
Montaż zaczepów
Stałe, środkowe/zmienne osadzenie klamki
▲
▲
▲
Zaczep poziomy
uchylno-rozwierny
▲s
▲s
▲s
18
▲
▲
▲
MH
MH1
▲
▲
▲
MH
MH1
86,5
s▲
s▲
53
Oś luzu wrębowego
Część środkowa: zaczepy na zasuwnicy środkowej są już zamontowane.
1) dla zasuwnicy środkowej, stałe osadzenie dźwigni 195 mm
wkręt poniżej dźwigni.
2) położenie zaczepów przy zamkniętej dźwigni.
Przedłużka zasuwnicy, od góry
Szer. skrzydła GV1
na wrębie FFB
Rozmiar
Szer. skrzydła
na wrębie FFB
A
Rozmiar
796– 995
243
200 E
801–1000
600
450/ 890
996–1195
443
400 E
*1001–1400
750
450/1290
1196–1395
643
200 + 400 E
Wys. skrzydła MV1 MV2 MV3
na wrębie FFH
Wys. skrzydła MV1 MV2 MV3
na wrębie FFH
Rozmiar
Rozmiar
801–1200
550
–
–
400 P
801–1200
550
–
–
400 P
1201–1400
746
–
–
600 P
1201–1400
746
–
–
600 P
600 1EK + 400 P
1401–1800
746 1150
–
600 1EK + 400 P
600 1EK + 600 P
1801–2000
746 1346
–
600 1EK + 600 P
600 1EK + 600 1 EK + 400 P
2001–2400
746 1346 1750
1401–1800
746 1150
–
1801–2000
746 1346
–
2001–2400
746 1346 1750
Zamknięcie środkowe poziome, dolne
Szer. skrzydła MH1
na wrębie FFB
Rozmiar
600 1EK + 600 1 EK + 400 P
Szer. skrzydła MH1
na wrębie FFB
Rozmiar
801–1200
456
–
–
400 P
801–1200
456
–
–
400 P
1201–1400
652
–
–
600 P
*1201–1400
652
–
–
600 P
*od 1201 z dod. rozwóką nożycową
40 marzec 2012 AB 516-4 PL
Roto NT Royal
bez stałego
słupka środkowego
Ościeżnica
klasa odporności
na wyważenie WK 1 (PN-ENV 1627–1630)
GV1
▲
▲
▲
▲
▲
▲
▲
▲
MV4
MV4
MV3
MV3
MV2
MV1
▲
▲
MV2
▲
149
▲
149
▲
MV1
▲
A
▲
▲
50
▲
▲
▲
70
▲
53
▲
▲
Montaż zaczepów
stałe, środkowe/zmienne osadzenie klamki
▲
▲
▲
▲
▲
▲
Zaczep poziomy
uchylno-rozwierny
▲
▲
▲
▲
▲
▲
18
MH1
▲
▲ ▲
MH1
86,5
▲
▲
53
Oś luzu wrębowego
Część środkowa: na zasuwnicy środkowej zaczepy są już zamontowane.
1) dla zasuwnicy środkowej, stałe osadzenie dźwigni 195 mm
wkręt poniżej dźwigni.
2) położenie zaczepów przy zamkniętej dźwigni
Przedłużka zasuwnicy, górna
Szer. skrzydła GV1
na wrębie FFH
Rozmiar
Szer. skrzydła
na wrębie FFB
A
Rozmiar
796– 995
243
200 E
801–1000
600
450/ 890
996–1195
443
400 E
*1001–1400
750
450/1090
1196–1395
643
200 + 400 E
Wys. skrzydła MV1 MV2 MV3 MV4
na wrębie FFH
Wys. skrzydła MV1 MV2 MV3 MV4
na wrębie FFH
Rozmiar
Rozmiar
650– 850
550
–
–
–
400 P
650– 850
550
–
–
–
400 P
851–1050
746
–
–
–
600 P
851–1050
746
–
–
–
600 P
1051–1250
746
946
–
–
600 1EK + 200 P
1051–1250
746
946
–
–
600 1EK + 200 P
1251–1450
746 1150
–
–
600 1EK + 400 P
1251–1450
746 1150
–
–
600 1EK + 400 P
1451–1650
746 1346
–
–
600 1EK + 600 P
1451–1650
746 1346
–
–
600 1EK + 600 P
1651–1850
746 1346 1546
–
600 1EK + 600 1EK + 200 P
1651–1850
746 1346 1546
–
600 1EK + 600 1EK + 200 P
1851–2050
746 1346 1750
–
600 1EK + 600 1EK + 400 P
1851–2050
746 1346 1750
–
600 1EK + 600 1EK + 400 P
2051–2250
746 1346 1946
–
600 1EK + 600 1EK + 600 P
2051–2250
746 1346 1946
–
600 1EK + 600 1EK + 600 P
2251–2400
746 1346 1946 2146 600 1EK + 600 1EK
+ 600 1EK + 200 P
2251–2400
746 1346 1946 2146
Szer. skrzydła MH1
na wrębie FFB
Szer. skrzydła MH1
na wrębie FFB
Rozmiar
600 1EK + 600 1EK
+ 600 1EK + 200 P
Rozmiar
801–1200
456
–
–
400 P
801–1200
456
–
–
400 P
1201–1400
652
–
–
600 P
1201–1400
652
–
–
600 P
.
.
AB 516-4 PL marzec 2012 41
Szablony
Zasuwnica RU ze stałym osadzeniem klamki /
zamknięcie środkowe wieloczęściowe
Zabezpieczenie podstawowe / WK 1
2
4
1
3
str. zasuwnicy
str. zawiasów
u góry poziomo
u dołu poziomo
3
1
4
2
Pojedyncze przymiary
Wys. skrzydła na wrębie Szer. skrzydła na wrębie Numer SAP
801 – 1600
–
290 048
–
801 – 1600
290 049
1
Zasuwnica / po str. zawiasów (zamknięcie śr. i blokada bł. położenia klamki)
2
Poziomo u góry (narożnik i rozwórka)
Poziomo u dołu (zaczep poziomy UR i zamknięcie śr.)
3
Zasuwnica / po str. zawiasów (zamknięcie śr., blokada bł. położenia klamki i zatrzask) 601 – 2400
4
Poziomo (zaczep poziomy UR i narożnik górny)
42 marzec 2012 AB 516-4 PL
280 – 2400
Roto NT Royal
290 050
–
290 – 1600
290 051
Mocowanie – wskazówki montażowe
Okucie antywyważeniowe
Przekrój poziomy M 1:2
Przekrój pionowy M 1:2
Mocowanie zaczepu antywyważeniowego
3 wkręty 4 x ... (wkręcić we wszystkie warstwy,
jeśli niemożliwe jest mocowanie do stalowej ramy).
Mocowanie listew przyszybowych
Jeśli konieczne, zastosować wkręty.
ok.
Montaż okien o zwiększonej odporności
na wyważenie – propozycja mocowania
Ościeżnica
Mur
ok.
Klocek dystansowy
umieścić w obszarze mocowania zaczepów antywyważeniowych
ok.
ok.
Klocek
dystansowy
Wytyczne montażowe
Według normy PN-ENV 1627–1630 okna utrudniające
wyważenie to takie, których montaż przeprowadzony zostanie
we wszystkich punktach zgodnie z podaną wyżej normą.
ok.
ok.
.
.
AB 516-4 PL marzec 2012 43
Możliwości regulacji
±3
Regulacja tylko kluczem
imbusowym sześciokątnym SW 4
Poluzować wkręty
Poluzować wkręty
Regulacja tylko kluczem
imbusowym sześciokątnym SW 4
±3
Ramię rozwórki Royal
Wspornik zawiasu dolnego Royal
Regulacja tylko
kluczem
imbusowym
sześciok. SW 4
+ 2.0
W tym położeniu
uchył ograniczony
jest do 90 mm
— 1.0
W funkcji ogranicznika uchyłu w prowadnicy
rozwórki Royal, rozmiar 250
W tym położeniu
stabilizatora uchyłu
uchył wynosi 140 mm
Zawias dolny Royal
Stabilizator uchyłu zintegrowany w prowadnicy rozw. Royal
W tym położeniu
uchył ograniczony
jest do 90 mm
W funkcji jako stabilizator uchyłu przy prow. rozwórki
Royal Rozmiar 450
44 marzec 2012 AB 516-4 PL
Roto NT Royal
Zakładanie
skrzydła
Zdejmowanie
skrzydła
Skrzydło otworzyć
do 600, a następnie
dopchnąć do
ościeżnicy
Regulacja tylko kluczem imbusowym
sześciokątnym SW 4
Ramię rozwórki zdjąć
z prowadnicy
Bolec
zatrzaskowy
Prowadnica
rozwórki
Po zawieszeniu skrzydła
przekręcić bolec regulowany
Wspornik rozwórki Royal
Bolec prowadzący
Otworzyć skrzydło
do min. 600. Ramię
rozwórki z bolcem
prowadzącym wcisnąć
w prowadnicę rozwórki.
Bolec
zatrzaskowy
Prowadnica
rozwórki
Bolec
prowadzący
Po złączeniu ramienia
z prowadnicą rozwórki,
pociągnąć skrzydło
zgodnie ze skazaniem
strzałki
Regulacja tylko kluczem imbusowym
sześciokątnym SW 4
Ramię
rozwórki
Przekręcić bolec
regulowany
Prowadnica
rozwórki
Zastrzega się możliwość zmian. Wspornik zawiasu dolnego Royal
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 45
Rodzaj rolki
Kierunek
Siła docisku
Wysokość
Widok z boku
Narzędzia
Rolka E
208 609
+ / – 0,8 mm
90°
90°
Rolka P
208 609
+ / – 0,8 mm
90°
90°
Rolki V
Rodzaj rolki
Kierunek
90°
180°
Regulacja docisku
skrzydła / mm + / – 0,8 mm
+ / – 0.2 mm
–
+ / – 0.4 mm
180°
360°
Narzędzia
0 = Pozycja podstawowa
258 191
– 0,8 mm
maks. regulacja
+ / – 0.6 mm
+ 0,8 mm
maks. regulacja
270°
–
46 marzec 2012 AB 516-4 PL
Widok z boku / widok z góry
90°
+ / – 0,8 mm
270°
Regulacja w pionie / mm
+ / – 0,8 mm
360°
Roto NT Royal
Konserwacja i dozór techniczny
Wyprodukowane przez Państwa okna
wyposażone są w wysokiej jakości okucia
ROTO. Oznacza to najwyższy komfort obsługi,
niezawodność funkcjonowania i odporność
na zużycie.
Warunkiem sprawności i lekkiego działania mechanizmu
okucia obwiedniowego jest przestrzeganie naszych przepisów,
dotyczących rozmiaru i ciężaru skrzydła, jak również wytycznych zawartych w zobowiązaniach gwarancyjnych.
Sprawność i stan okuć sprawdzić można w oparciu o
następujące kryteria:
• lekkie działanie mechanizmu
• mocowanie okuć
• zużycie okuć
• uszkodzenie okuć.
Od prawidłowego i stabilnego zamocowania okuć zależy
sprawność funkcji okna i bezpieczeństwo jego użytkowania.
Należy sprawdzać stabilność połączeń wkrętowych okucia z
materiałem okna. W razie oznak wskazujących na poluzowanie
tych połączeń lub oderwanie łbów wkrętów należy dokręcić
wkręty lub je wymienić.
Zużycie okuć
Wszystkie elementy okuć istotne z punktu widzenia bezpieczeństwa, funkcjonowania i sprawności należy smarować i
oliwić zgodnie z naszymi wskazówkami, aby przeciwdziałać
ich zużyciu.
Uszkodzenie okuć
Uszkodzone elementy okucia należy wymienić, dotyczy to
zwłaszcza elementów nośnych.
Lekkie działanie mechanizmu
Lekkie działanie mechanizmu obwiedniowego okuć najlepiej
sprawdzić poruszając klamką okienną.
Moment ryglowania klamki ustalony jest zgodnie z normą DIN
18055 dla maksymalnej wartości 10 Nm. Do sprawdzenia
można użyć klucza dynamometrycznego.
Poprawa lekkości działania mechanizmu obwiedniowego
okucia może nastąpić przez smarowanie/oliwienie lub wyregulowanie okuć. Dla okuć rozwierno-uchylnych ROTO przewidziano możliwość regulacji w 2 do 3 płaszczyznach. Błędna
lub niefachowa regulacja okuć prowadzić może do tego, że
wyposażone w nie okna nie będą mogły sprawnie
funkcjonować.
Zastrzega się możliwość zmian. Mocowanie okuć
Powyższe zalecenia nie stanowią podstawy do roszczeń na
drodze prawnej, a ich zastosowanie należy odnieść
każdorazowo do konkretnej sytuacji.
ROTO FRANK AG zaleca producentom stolarki okiennej
montaż okien tylko przez fachowy i przeszkolony personel
techniczny oraz zaopatrzenie gotowych okien w instrukcje
obsługi i konserwacji okuć.
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 47
Konserwacja i dozór techniczny zasadniczych elementów okucia
Okna i drzwi Royal z PVC
Punkty
ruchome
Smarowanie i dozór techniczny
Regularne smarowanie i oliwienie* (min 1 x rocznie)
wszystkich zasadniczych z punktu widzenia funkcjonowania elementów okucia na skrzydle i ościeżnicy
zapewni lekkość działania okuć ROTO i uchroni je
przed wcześniejszym zużyciem. Stalowe zaczepy
antywyważeniowe wymagają ciągłego smarowania,
by uniknąć niepotrzebnego tarcia. Ponadto należy
regularnie sprawdzać stabilność połączeń i ewentualnie niezwłocznie dokręcić poluzowane wkręty lub
wymienić pęknięte.
* Należy stosować dostępny w wyspecjalizowanych placówkach handlowych smar lub olej maszynowy bez zawartości żywic i kwasów.
48 marzec 2012 AB 516-4 PL
Roto NT Royal
Obsługa i bezpieczeństwo funkcjonowania
okien i drzwi balkonowych
Obsługa - funkcje podstawowe
zamykanie
rozwieranie
uchylanie
Obsługa - funkcje do wyboru*
mikrowentylacja 45°
wielostopniowa
mikrowentylacja 25°
Nie obracać klamką,
gdy okno jest otwarte.
*W zależności od wyposażenia okna
Dla zachowania sprawności i niezawodności funkcji okna przez długie lata oraz zapewnienia bezpieczeństwa
użytkowania,należy bezwzględnie przestrzegać poniższych instrukcji.
Na skrzydło okna nie może
oddziaływać żadne inne dodatkowe obciążenie.
Nie dociskać skrzydła okna do
ościeża.
Nie należy wkładać żadnych
przedmiotów pomiędzy skrzydło
i ościeżnicę.
W przypadku dostępu do okna
dzieci lub osób z zaburzeniami
umysłowymi, należy zamontować
element blokujący niepożądane otwarcie okna, np. blokadę rozwarcia
lub klamkę zamykaną na klucz.
Podczas silnego wiatru nie należy
pozostawiać skrzydła w pozycji
rozwartej.
Uwaga! Silnie zatrzaskujące się
skrzydło może doprowadzić do
zranienia. Przy domykaniu okna
nie należy wkładać ręki między
skrzydło i ościeżnicę.
.
.
AB 516-4 PL marzec 2012 49
50 marzec 2012 AB 516-4 PL
Roto NT Royal
.
.
AB 516-4 PL marzec 2012 51
Roto Frank Okucia Budowlane Sp. z o.o.
Technologia okien i drzwi
Wał Miedzeszyński 402
03-994 Warszawa
Grzegorz Ewertowski
tel.: 0 602 795 027
Telefon +48 22 / 567 09 00 do -04
Telefaks+48 22 / 567 09 09
[email protected]
www.roto-frank.pl
www.tajemniceokienne.pl
Zasięg ogólnopolski
Dyrektor sprzedaży
Mirosław Bogdalski
tel.: 0 604 956 012
Okucia do okien
z aluminium
Krzysztof Zadroga
tel.: 0 604 459 035
Okucia do okien
otwieranych na zewnątrz
i przesuwnych
Michał Kucewicz
tel.: 0 600 440 880
Serwis
oprogramowania
Marcin Chrostowski
tel.: 0 602 224 959
Produkty do drzwi
Roto Gluske BKV
Agnieszka Gil
tel.: 0 504 186 660
Grzegorz Michalak
tel.: 0 604 940 171
Leszek Rumiński
tel.: 0 691 858 889
Paweł Zaręba
tel.: 0 696 403 921
Artur Pałac
tel.: 0 606 839 759
Roto Engineering
Rafał Koźlik
tel.: 0 602 795 026
Tomasz Hejduk
tel.: 0 608 380 590
Stan: marzec 2012. Zastrzega się możliwość zmian. AB 516-4 PL
© 2008 Roto Frank AG ® Roto jest zastrzeżonym znakiem handlowym.
Regionalni doradcy techniczni Roto

AB 516

Transkrypt

Podobne dokumenty

autoportret

INSTRUKCJA UŻYTKOWANIA OKIEN l DRZWI Z

PDF | PL - Maco.eu
