7930– Programowany licznik / sterownik czasowy

7930– Programowany licznik / sterownik czasowy

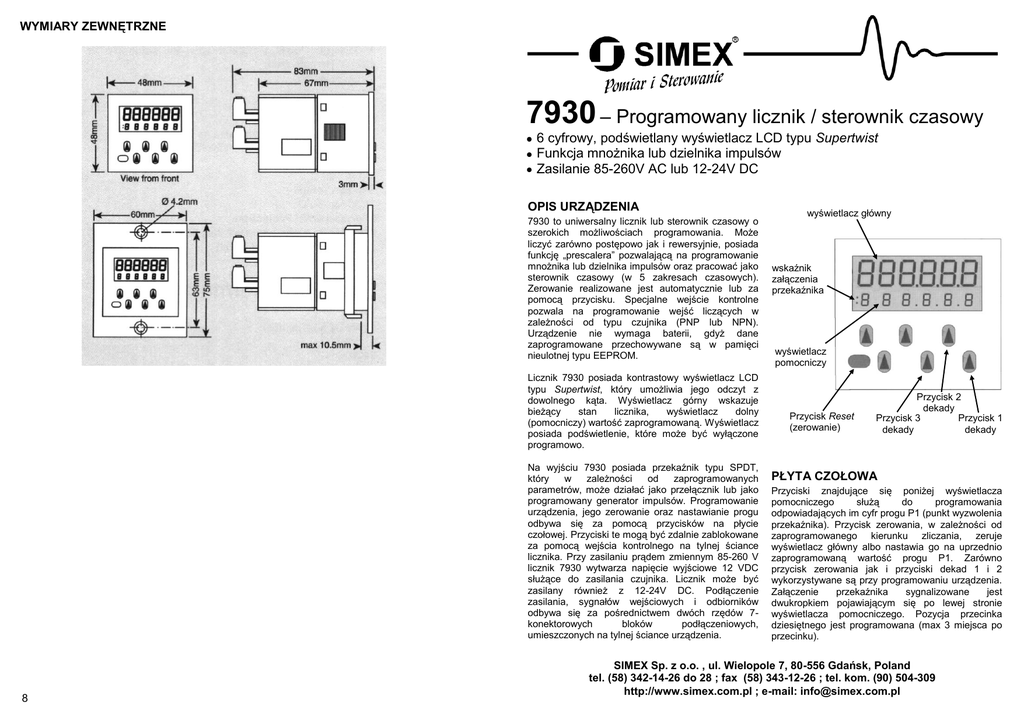

WYMIARY ZEWNĘTRZNE
7930 – Programowany licznik / sterownik czasowy
6 cyfrowy, podświetlany wyświetlacz LCD typu Supertwist
Funkcja mnożnika lub dzielnika impulsów
Zasilanie 85-260V AC lub 12-24V DC
OPIS URZĄDZENIA
7930 to uniwersalny licznik lub sterownik czasowy o
szerokich możliwościach programowania. Może
liczyć zarówno postępowo jak i rewersyjnie, posiada
funkcję „prescalera” pozwalającą na programowanie
mnożnika lub dzielnika impulsów oraz pracować jako
sterownik czasowy (w 5 zakresach czasowych).
Zerowanie realizowane jest automatycznie lub za
pomocą przycisku. Specjalne wejście kontrolne
pozwala na programowanie wejść liczących w
zależności od typu czujnika (PNP lub NPN).
Urządzenie nie wymaga baterii, gdyż dane
zaprogramowane przechowywane są w pamięci
nieulotnej typu EEPROM.
Licznik 7930 posiada kontrastowy wyświetlacz LCD
typu Supertwist, który umożliwia jego odczyt z
dowolnego kąta. Wyświetlacz górny wskazuje
bieżący
stan
licznika,
wyświetlacz
dolny
(pomocniczy) wartość zaprogramowaną. Wyświetlacz
posiada podświetlenie, które może być wyłączone
programowo.
Na wyjściu 7930 posiada przekaźnik typu SPDT,
który
w
zależności
od
zaprogramowanych
parametrów, może działać jako przełącznik lub jako
programowany generator impulsów. Programowanie
urządzenia, jego zerowanie oraz nastawianie progu
odbywa się za pomocą przycisków na płycie
czołowej. Przyciski te mogą być zdalnie zablokowane
za pomocą wejścia kontrolnego na tylnej ściance
licznika. Przy zasilaniu prądem zmiennym 85-260 V
licznik 7930 wytwarza napięcie wyjściowe 12 VDC
służące do zasilania czujnika. Licznik może być
zasilany również z 12-24V DC. Podłączenie
zasilania, sygnałów wejściowych i odbiorników
odbywa się za pośrednictwem dwóch rzędów 7konektorowych
bloków
podłączeniowych,
umieszczonych na tylnej ściance urządzenia.
8
wyświetlacz główny
wskaźnik
załączenia
przekaźnika
wyświetlacz
pomocniczy
Przycisk Reset
(zerowanie)
Przycisk 2
dekady
Przycisk 3
Przycisk 1
dekady
dekady
PŁYTA CZOŁOWA
Przyciski znajdujące się poniżej wyświetlacza
pomocniczego
służą
do
programowania
odpowiadających im cyfr progu P1 (punkt wyzwolenia
przekaźnika). Przycisk zerowania, w zależności od
zaprogramowanego kierunku zliczania, zeruje
wyświetlacz główny albo nastawia go na uprzednio
zaprogramowaną wartość progu P1. Zarówno
przycisk zerowania jak i przyciski dekad 1 i 2
wykorzystywane są przy programowaniu urządzenia.
Załączenie
przekaźnika
sygnalizowane
jest
dwukropkiem pojawiającym się po lewej stronie
wyświetlacza pomocniczego. Pozycja przecinka
dziesiętnego jest programowana (max 3 miejsca po
przecinku).
SIMEX Sp. z o.o. , ul. Wielopole 7, 80-556 Gdańsk, Poland
tel. (58) 342-14-26 do 28 ; fax (58) 343-12-26 ; tel. kom. (90) 504-309
http://www.simex.com.pl ; e-mail: [email protected]
OPIS PODŁĄCZEŃ NA TYLNEJ ŚCIANCE
Zaciski bloków podłączeniowych znajdujących się na tylnej ściance ponumerowane są od 1 do 14. Funkcje
zacisków podane są w tabeli poniżej. Prawidłowe podłączenie wszystkich wymaganych napięć i sygnałów jest
warunkiem niezbędnym dla dobrego funkcjonowania urządzenia.
Zacisk
1/2
3
4
5
6
7
8
9
10
11
12
13
14
Opis
Zaciski do zasilania prądem zmiennym 85-265V AC (1 - faza, 2 - neutralny).
Napięcie stałe 12V DC 100mA do zasilania czujnika (przy zasilaniu prądem zmiennym). Przy
zasilaniu prądem stałym 12-24V DC - biegun dodatni zasilania (+Ve).
Wyjście przekaźnikowe NC (normalnie zamknięte). Przełączenie przekaźnika następuje w
momencie naliczenia przez licznik lub sterownik czasowy wartości równej zaprogramowanemu
progowi P1 lub zeru (przy zliczaniu rewersyjnym).
Styk przełączany (wspólny) przekaźnika.
Wyjście przekaźnikowe NO (normalnie otwarte). Przełączenie przekaźnika następuje w
momencie naliczenia przez licznik lub sterownik czasowy wartości równej zaprogramowanemu
progowi P1 lub zeru (przy zliczaniu rewersyjnym).
Nieużywany.
Wejście impulsowe licznika wysokiej częstotliwości. Typ wejścia (PNP lub NPN) programowany
jest napięciem na zacisku nr 10.
Blokada klawiatury na płycie czołowej. Przyciski na płycie czołowej mogą być wyłączone
poprzez podłączenie zacisku nr 9 do 0 V lub do 12 VDC, w zależności od typu wejścia
zaprogramowanego dla wejścia impulsowego licznika (zacisk nr 8) - 0 V dla PNP, 12 V DC dla
NPN.
Programowanie typu wejścia impulsowego licznika (zacisk nr 8). Podłączenie do zacisku nr 3
dla NPN lub nr 11 dla PNP.
0 V DC dla zasilania czujnika - przy zasilaniu prądem zmiennym lub 0 V DC przy zasilaniu
prądem stałym 12-24V DC (0Ve).
Wejście impulsowe dla sygnałów o małej częstotliwości 12-260 V AC lub DC. (start odmierzania
czasu dla funkcji TIMER - sterownik czasowy). Patrz uwaga na stronie 7 instrukcji.
Zewnętrzne zerowanie.
Masa dla wejść nr 10,12 i 13.
OPIS FUNKCJI PROGRAMOWYCH
Wyświetlacz
Zakres wskazań wyświetlacza wynosi od 0 do 999999. Jeżeli ilość zliczonych impulsów przekracza zakres
wyświetlacza lub przy liczeniu rewersyjnym jest mniejsza od zera, następuje automatyczne wyzerowanie
wskazań lub nastawienie go na wartość maksymalną. Pozwala to na nieprzerwane zliczanie impulsów przy
pomiarach procesów ciągłych. Ilość miejsc dziesiętnych jest programowana od zera do trzech, nie ma ona
jednak wpływu na funkcjonowanie licznika. Program sterownika czasowego pozwala na ustawienie do dwóch
miejsc dziesiętnych, co pozwala na pomiar czasu z dokładnością do 0.01 sek. oraz godzin i minut.
Kierunek zliczania i pomiaru czasu
7930 pozwala na programowanie kierunku zliczania przez użytkownika, poprzez wybór odpowiednich
parametrów w cyklu programowym. Zaprogramowany kierunek zliczania wpływa również na działanie funkcji
Reset (zerowanie). Przy zliczaniu postępowym, Reset powoduje wyzerowanie licznika, przy zliczaniu
rewersyjnym (w dół) nastawienie go na wartość zaprogramowanego progu P1.
Programowanie progu P1 (Preset)
P1 może być zaprogramowany na dowolną wartość w obrębie zakresu urządzenia. Parametr ten
programowany jest za pomocą przycisków umieszczonych bezpośrednio pod odpowiadającymi im cyframi
wyświetlacza pomocniczego. Przyciski służą do zmiany wartości odpowiadających im dekad wyświetlacza.
Nowo zaprogramowany parametr można zachować w pamięci przez naciśniecie czerwonego przycisku Reset
(zerowanie). W ten sam sposób dokonuje się zmiany wartości parametru w trakcie normalnego cyklu
roboczego licznika.
2
! UWAGA !
Podczas programowania urządzenia należy odłączyć zacisk 12 - „wejście impulsowe
dla sygnałów o małej częstotliwości 12-260 V AC lub DC” - od reszty układu. Dla
uproszczenia obsługi można na przewodzie umieścić przełącznik bistabilny aby na
czas programowania odłączyć sygnał od zacisku 12. Czynność ta zapewni
prawidłowy zapis danych do pamięci i zabezpieczy przed niekontrolowanym
przełączeniem wyjścia przekaźnikowego.
BŁĄD W DANYCH ("dAtA Error")
W przypadku utraty zasilania, wszystkie istotne dane wraz z wartością naliczoną zachowane są w pamięci
EEPROM. Po przywróceniu zasilania, urządzenie dokonuje weryfikacji zachowanych danych przy
zastosowaniu sumy kontrolnej. W przypadku zaistnienia rozbieżności między danymi a sumą kontrolną, co
zdarza się niezwykle rzadko, urządzenie musi być na nowo zaprogramowane, co sygnalizowane jest przez
ukazanie się napisu "dAtA Error" na wyświetlaczu głównym.
DANE TECHNICZNE
Wymiary
48mmx48mm. Głębokość 83mm z konektorem
Wymiary otworu montażowego
45mm x 45mm +0.6-0mm
Zasilanie
85-265 VAC lub 12-24 VDC 10% przy poborze mocy 100mA
Wyjście prądu stałego
12 VDC 10% przy poborze mocy 100mA (przy zasilaniu prądem zmiennym)
Wyświetlacz
LCD Supertwist (do odczytu pod kątem), 6-dekadowy, 2 linie odczytu, górna (7mm) pokazuje naliczoną
wartość, dolna (4mm) pokazuje nastawę punktu alarmowego P1. Dwukropek sygnalizuje załączenie
przekaźnika
Podświetlenie wyświetlacza
programowane ON - włączone; OFF - wyłączone ; DELAY -wyłączane z opóźnieniem 30sek
Wartości progowe
programowany przez użytkownika w zakresie od 1 do 999999
Wejścia impulsowe
NPN/PNP, optycznie izolowane, 10-30 VDC, max. częst.10kHz, stosunek długości sygnału do przerwy 4:6
Wejście sterownika czasowego
optycznie izolowane, 12-260 V AC/DC max. czest. 25Hz
Zerowanie zewnętrzne
optycznie izolowane, 12-260 V AC/DC
Wejście blokowania klawiatury
optycznie izolowane, 10-30 VDC
Mnożnik / dzielnik
mnożnik 0.00001 - 9.99999, ustaw. fabryczne 1.0000 impulsów; dzielnik 1-99999, ustaw. fabryczne 00001
EEPROM
gwarantowana ilość cykli operacyjnych – 1.000.000, zdolność zachowania danych min. 40 lat
Przekaźnik
typ SPDT (jedno wejście -dwa wyjścia), max. obciążenia: 5A 260V AC (cos =1); 5A 30V DC (cos =1) ;
3A 260V AC (cos =0.4) ; czas reakcji <20ms
przewidywana trwałość
przy obciążeniu 5A - 100 000 operacji; przy obciążeniu 2A - 1 000 000 operacji
Temperatura pracy
-10 do +60 C
Temperatura składowania
-20 do +70 C
Stopień ochrony
IP65 jeżeli instalacje przeprowadzono przy wykorzystaniu oryginalnej fabrycznej uszczelki
7
PROGRAMOWANIE TIMERA
Diagram ilustrujący sekwencje programową sterownika czasowego
1
1
1
1
Funkcja Reset (zerowanie)
7930 posiada zerowanie automatyczne, włączany parametrem kontrolnym w cyklu programowym, oraz
zerowanie ręczne, uruchamiany przyciskiem lub impulsem kontrolnym. Aktywacja zerowania automatycznego
następuje w momencie naliczenie przez licznik wartości równej P1. Powoduje to przełączeniem przekaźnika
do pozycji aktywnej. Jednocześnie licznik zostaje wyzerowany (przy liczeniu postępowym) lub nastawiony na
wartość P1 (przy liczeniu rewersyjnym). Zerowanie ręczne, uruchamiane przyciskiem lub impulsem
prądowym, powoduje przełączenie przekaźnika z pozycji aktywnej do biernej, a w przypadku uprzedniego
naliczenia wartości P1 (Preset), z pozycji biernej do aktywnej. Dokładny opis działania funkcji Reset podany
jest w tabelce poniżej.
Przekaźnik zaprogramowany jako generator
impulsów
R
1
Automatyczne
zerowanie
ZAŁĄCZONE
R
1
R
1
R
Automatyczne
zerowanie
WYŁĄCZONE
R
R
1
1
R
Aby zapamiętać zmiany należy
jeszcze raz powtórzyć sekwencję
bez dokonywania zmian
Wyjaśnienia znaczenia ilustracji:
select timer
tbase
0.01 sec
second
nin.sec
hrs.nin
0.01hrs
reset rst 0
reset rst P1
- wybór funkcji sterownika czasowego
- jednostka pomiarowa czasu (time base)
- 0.01 sekundy
- sekundy
- minuty i sekundy
- godziny i minuty
- 0.01 godz. (setne części godziny)
- kierunek liczenia w górę - reset do zera
- kierunek liczenia w dół - reset do P1
auto on/off - włączanie / wyłączanie Auto Reset
relay latch - przekaźnik działa jako przełącznik
relay pulse - przekaźnik działa jako generator
impulsu
pulse
- programowanie długości impulsu
lcd bl
- podświetlanie wyświetlacza
on
- włączone
off
- wyłączone
delay
- wyłączane automatycznie po
30 sek. od użycia przycisku
Przy zmianie funkcji urządzenia z licznika na sterownik czasowy lub odwrotnie, zapisane w pamięci parametry
ulegają zatarciu, konieczne jest więc ponowne ich zaprogramowanie. Po wyborze nowych parametrów należy
powtórzyć całą sekwencję programowania bez wprowadzania zmian. Wyjściu z trybu programowania nastąpi
automatycznie po przejściu całej sekwencji programowania bez dokonywania zmian.
UWAGA!!! - BEZ POWTORZENIA SEKWENCJI PROGRAMOWEJ BEZ DOKONYWANIA ZMIAN
PARAMETRY NIE ZOSTANĄ ZAPISANE W PAMIECI.
6
Następuje wyzerowanie automatycznie w momencie
osiągnięcia przez licznik/ sterownik czasowy wartości
parametru P1 (przy liczeniu postępowym) lub zera
(przy liczeniu rewersyjnym). Następuje również
przełączenie przekaźnika do pozycji aktywnej na czas
zaprogramowany uprzednio jako czas trwania impulsu
(ON time). Cykl jest powtarzany do momentu
przeprogramowania urządzenia.
Zerowanie nie jest aktywowane automatycznie w
momencie osiągnięcia przez licznik / sterownik
czasowy wartości parametru P1 lub zera (przy liczeniu
rewersyjnym). Zerowanie ręczne, jeżeli następuje po
osiągnięciu przez licznik / sterownik czasowy wartości
parametru P1, powoduje przełączenie przekaźnika do
pozycji aktywnej, przy jednoczesnym wyzerowaniu
licznika lub nastawieniu go na wartość parametru P1, w
zależności od kierunku liczenia. Jeśli Reset nie jest
aktywowany,
licznik
ulega
automatycznemu
przestawieniu w momencie osiągnięcia granicy
zakresu, z zera na 999999 (przy liczeniu rewersyjnym),
lub z 999999 na zero (przy liczeniu postępowym).
Przekaźnik zaprogramowany
jako przełącznik (stan
przełączenia utrzymuje się
mimo przekroczenia P1 lub 0)
Kombinacja niemożliwa do
zaprogramowania
Przekaźnik ulega przełączeniu
z pozycji aktywnej na bierna a
w
przypadku
uprzedniego
osiągnięcia
przez
licznik
wartości P1, z pozycji biernej na
aktywna.
Programowany dzielnik impulsów (Prescaler)
Wartość programowanego dzielnika (lub mnożnika) impulsów nastawiana jest w trybie programowym.
Mnożnik może być programowany w zakresie od 0,00001 do 9,99999 w odstępach 0,00001 (wartość
ustawiona fabrycznie wynosi 1,000000). Jeżeli wynik mnożenia jest liczba ułamkowa, wyświetlacz zaokrągla
wynik do liczb całkowitych. Dzielnik impulsów może być programowany w zakresie od 1 do 99999, w
odstępach jedności (wartość ustawiona fabrycznie wynosi 00001). Dzielnik impulsów wykorzystuje dodatkowy,
ukryty licznik, który dokonuje inkrementacji licznika głównego zgodnie z ustawiona wartością dzielnika.
Zakresy czasowe sterownika czasowego
Zakresy czasowe, jednostki pomiarowe oraz organizacja wyświetlacza na rożnych zakresach przedstawione
są w tabelce poniżej. W zależności od zakresu, kropka dziesiętna oddziela następujące wielkości czasowe:
sekundy i setne części sekund
minuty i sekundy
godziny i minuty
godziny i setne części godziny
Zakres
Sekundy i setne sekundy
Sekundy
Minuty i sekundy
Godziny i minuty
Godziny i setne godziny
Jednostka
pomiarowa
0.01 sek.
1 sek.
1 sek.
1 min.
36 sek.
Pozycja kropki
dziesiętnej
0.00
0
0.00
0.00
0.00
Punkt dziesiętny wyświetlacza miga z częstością 0.5 sekundy na wszystkich zakresach czasowych, z
wyjątkiem sekundowego (bez setnych sekundy). Po zakończeniu odmierzania czasu, kropka dziesiętna
pozostaje w stanie włączonym.
3
Diagram ilustrujący sekwencje programowa licznika
PROGRAMOWANIE
Aby rozpocząć sekwencję programowania należy jednocześnie wcisnąć przyciski programowania dekady 1
oraz 2 i trzymać aż do momentu wejścia w tryb programowania. Na wyświetlaczu pojawi się słowo "Prog".
Jednocześnie sterownik czasowy zacznie odmierzać czas w sekundach, od trzech w dół. Po odliczeniu
wchodzimy do trybu programowania. Wejścia sygnałowe zostają chwilowo odłączone, a przekaźnik
przełączony jest na pozycję bierną. Sekwencje programowe dla licznika i sterownika czasowego
przedstawione są w dalszej części tekstu za pomocą specjalnych diagramów.
- przycisk 1 dekady
R
- czerwony przycisk reset
R
1
1
7930 może być zaprogramowany jako licznik lub jako sterownik czasowy, co dokonuje się na samym początku
sekwencji. Po dokonaniu selekcji, użytkownik programuje urządzenie według schematu dla wybranej
uprzednio funkcji.
1
1
1
R
1
- przycisk 1 dekady
R
R
1
Funkcja licznika
Funkcja sterownika czasowego
7930 pozwala na zaprogramowanie prawie wszystkich możliwych kombinacji parametrów, z wyjątkiem
jednoczesnego wyboru "Automatyczne zerowanie ZAŁĄCZONE" (Auto on) i "Przekaźnik zaprogramowany
jako przełącznik" (Relay latch). Odnosi się to zarówno do licznika, jak i do sterownika czasowego.
R
Sekwencja programowa pozwala na programowanie następujących funkcji i parametrów:
wybór funkcji urządzenia (licznik / sterownik czasowy (timer))
programowanie ilości miejsc po przecinku na wyświetlaczu (licznik)
wybór mnożnika lub dzielnika impulsów (licznik)
programowanie wartości mnożnika / dzielnika (licznik)
wybór jednego z pięciu zakresów czasowych
kierunek liczenia i odmierzania czasu
włączanie / wyłączanie funkcji Auto Reset (automatycznego zerowania)
programowanie przekaźnika na przełączanie stałe lub impulsowe
programowanie czasu załączenia przekaźnika
podświetlenie wyświetlacza:
ON – włączone,
OFF – wyłączone,
AUTO – wyłącza się automatycznie po 30 sek. po ostatnim
naciśnięciu dowolnego przycisku na panelu czołowym.
R
Wartości liczbowe parametrów programowane są za pomocą przycisków ze strzałkami znajdującymi się na
płycie czołowej licznika. Naciśnięcie przycisku zwiększa o jeden wartość dekady wyświetlacza pomocniczego.
W przypadku parametrów nieliczbowych, wyboru opcji dokonuje się za pomocą przycisku cyfrowego nr 1
(pierwszy od prawej). Zapisanie nowo zaprogramowanego parametru do pamięci odbywa się przez
naciśnięcie przycisku Reset. Następnie program automatycznie przechodzi do programowania następnego
parametru w sekwencji. Naciśnięcie przycisku Reset w trybie programowym powoduje wyświetlenie
następnego w sekwencji programowej parametru, dzięki czemu użytkownik może dokonać przeglądu
parametrów bez konieczności ich programowania. Aby zachować w pamięci zmiany programowe należy
powtórzyć całą sekwencję bez zmian posługując się przyciskiem Reset.
PROGRAMOWANIE LICZNIKA
Przy zmianie funkcji urządzenia z licznika na sterownik czasowy lub odwrotnie, zapisane w pamięci parametry
ulegają zatarciu, konieczne jest więc ponowne ich zaprogramowanie. Po wyborze nowych parametrów należy
powtórzyć całą sekwencję programowania bez wprowadzania zmian. Wyjście z trybu programowania nastąpi
automatycznie po przejściu całej sekwencji programowania bez dokonywania zmian.
UWAGA!!! - BEZ POWTÓRZENIA SEKWENCJI PROGRAMOWEJ, NIE DOKONUJĄC PRZY TYM ZMIAN
PARAMETRY NIE ZOSTANĄ ZAPISANE W PAMIECI.
4
1
W przypadku gdy zerowanie
automatyczne jest załączone (Auto on)
przekaźnik ustawiany jest automatycznie
jako generator impulsów (Relay Pulse)
1
R
1
R
R
R
1
1
R
Aby zapamiętać zmiany należy
jeszcze raz powtórzyć sekwencję
bez dokonywania zmian
Wyjaśnienia znaczenia ilustracji:
select count
dp
pscale nult
pscale div
nult
div
reset rst 0
reset rst P1
auto on/off
- wybór funkcji licznika
- ustawianie ilości miejsc po przecinku
- mnożnik impulsów
- dzielnik impulsów
- programowanie mnożnika impulsów
- programowanie dzielnika impulsów
- kierunek liczenia w górę (reset do zera)
- kierunek liczenia w dół (reset do P1)
- włączanie / wyłączanie Auto Reset
relay latch
relay pulse
pulse
lcd bl
on
off
delay
- przekaźnik działa jak przełącznik
- przekaźnik działa jak generator
impulsu
- programowanie długości impulsu
- podświetlenie wyświetlacza
- włączone
- wyłączone
- wyłączane automatycznie po
30 sek. od ostatniego użycia
klawiatury
5
