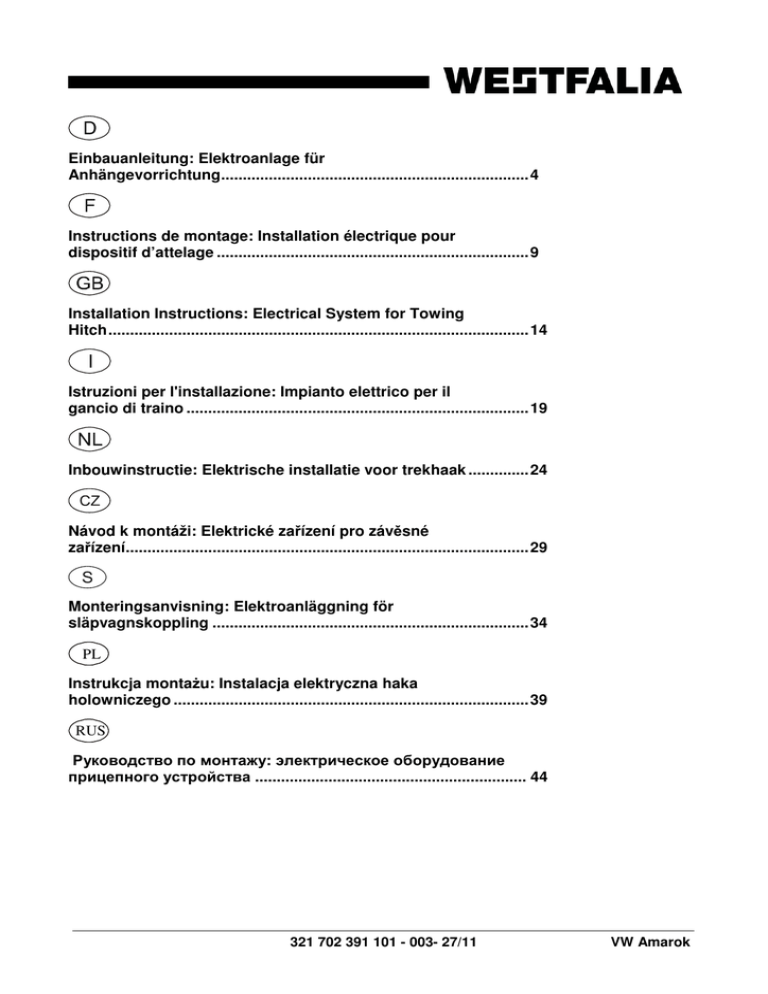

Einbauanleitung: Elektroanlage für Anhängevorrichtung

Transkrypt

....................................................................................................... Fehler! Textmarke nicht definiert.
Einbauanleitung: Elektroanlage für
Anhängevorrichtung.......................................................................4
....................................................................................................... 9
Instructions de montage: Installation électrique pour
dispositif d’attelage ........................................................................9
....................................................................................................... 14
Installation Instructions: Electrical System for Towing
Hitch.................................................................................................14
....................................................................................................... 19
Istruzioni per l'installazione: Impianto elettrico per il
gancio di traino ...............................................................................19
....................................................................................................... 24
Inbouwinstructie: Elektrische installatie voor trekhaak ..............24
....................................................................................................... 29
Návod k montáži: Elektrické zařízení pro závěsné
zařízení.............................................................................................29
........................................................................................................ 34
Monteringsanvisning: Elektroanläggning för
släpvagnskoppling .........................................................................34
PL ....................................................................................................... Fehler! Textmarke nicht definiert.
Instrukcja montaŜu: Instalacja elektryczna haka
holowniczego ..................................................................................39
RUS ....................................................................................................... Fehler! Textmarke nicht definiert.
Руководство по монтажу: электрическое оборудование
прицепного устройства ............................................................... 44
321 702 391 101 - 003- 27/11
VW Amarok
DIN 11446
2
Min. 5 W
Max. 42 W
2
schwarz /
rot
grau /
schwarz
Min. 5 W
Max. 42 W
Min. 5 W
Max. 20 W
Min. 5 W
Max. 42 W
6
7
8
321 702 391 101 - 003- 27/11
--
--
--
10
11
12
braun
rot
9
schwarz /
blau
grau / rot
Min. 5 W
Max. 20 W
5
schwarz /
grün
Min. 5 W
Max. 21 W
4
brązowy
--
--
--
czerwony
czarny /
niebieski
szary /
czarny
czarny /
czerwony
szary /
czerwony
czarny /
zielony
biały
gray / red
black /
green
brown/
white
gray/blue
brun
--
--
--
rouge
noir / bleu
gris / noir
bruin/ wit
grijs / rood
šedo
červená
černo
zelená
brown
--
--
--
red
marrone
--
--
--
rosso
bruin
--
--
--
rood
zwart /
blauw
hnědá
--
--
--
červená
Černo
nomodrý
gray / black grigio / nero grijs / zwart šedočerná
black / blue nero / blu
svart / vit
brun
--
--
--
röd
swart / blau
grå / svart
svart / röd
grå / röd
svart / grön
hnědá bílá brun/ vit
nero / rosso zwart / rood černo
červená
grigio /
rosso
černobílá
grijs / blauw šedonomodr grå / blau
ý
zwart / wit
nero / verde zwart /
groen
marrone/
bianco
grigio / blu
black / white nero /
bianco
noir / rouge black / red
gris / rouge
noir / vert
marron/
blanc
gris / bleu
noir / blanc
Rozkład pinów
13
niebieski
szary /
czarny /
biały
PL
braun / weiß brązowy /
grau/blau
schwarz /
weiß
PL
Stickkontaktens
beläggning
3
Min. 5 W
Max. 21 W
1
Leistung/
Power
Einbauanleitung:
Elektroanlage für Anhängevorrichtung
Steckdosenbelegung
Affectation de la prise de
courant
Socket Pin Assignment
Occupazione presa
Aansluiting van het
stopcontact
Uspořádání zásuvky
RUS Socket распределения
VW Amarok
Einbauanleitung:
Westfalia
321 702 300 107
VW Amarok, ohne elektrischer Vorrüstung, mit BCM medium/high, 07/10 -
321 702 300 113
VW Amarok, ohne elektrischer Vorrüstung, mit BCM medium/high, 07/10 -
6
8
7
9
6
2
5
7
1
10
1
9
8 6
5
4
3
2
1
1
VW Amarok
321 702 391 101 - 003- 27/11
3
Einbauanleitung:
Einbauanleitung:
Wichtige Hinweise
Vor Arbeitsbeginn die Einbauanleitung lesen.
Der Elektroeinbausatz darf nur von qualifiziertem Fachpersonal eingebaut werden.
Vorsicht - Batterie abklemmen!
Beschädigung der KFZ-Elektronik, elektronisch gespeicherte Daten können verloren
gehen.
Vor Arbeitsbeginn den Fehlerspeicher auslesen.
Ggf. ein Ruhestrom-Erhaltungsgerät verwenden.
Hinweis
Bei der Montage auf folgende Punkte besonders achten:
•
Leitungen dürfen weder eingeklemmt noch beschädigt sein.
•
Alle Dichtungselemente ordnungsgemäß anbringen.
•
Die Steckdosendichtung muss auf dem Isolierschlauch positioniert werden und nicht auf
den Einzeladern.
•
Leitungen so verlegen, dass diese weder am Fahrzeug scheuern noch abknicken.
•
Leitungen nicht in unmittelbarer Nähe der Abgasanlage verlegen.
Der Ausfall einer Anhängerleuchte (auch die Blinkerleuchten, nicht Rückfahrscheinwerfer und
Nebelschlussleuchte) wird durch die Lichtausfall-Kontrolle im Kombi-Instrument signalisiert. Eine
zusätzliche Kontroll-Leuchte (C2) zur Kontrolle der Fahrtrichtungsanzeiger am Anhänger ist im
Fahrzeug nicht vorhanden.
Bei Anhängerbetrieb wird die Nebelschlussleuchte des Zugfahrzeugs abgeschaltet.
Bei Anhängern ohne Nebelschlussleuchte muss diese nachgerüstet werden.
Ein Steckdosenadapter darf nur im Anhängerbetrieb genutzt werden. Nach dem Anhängerbetrieb
den Steckdosenadapter entfernen.
Die Prüfung der Anhängerfunktionen mit einem Anhänger oder einem Prüfgerät mit Belastungswiderständen durchführen.
Technische Änderungen vorbehalten!
4
321 702 391 101 - 003- 27/11
VW Amarok
Einbauanleitung:
Elektrosatz einbauen
1. Batterie abklemmen.
2. Folgende Abdeckungen und Verkleidungen ggf. entfernen:
•
Innenraum
- Verkleidung unterhalb der Lenksäule
- Relais-Geräteträger lösen
- Sicherungsdose lösen
- Verkleidung Mitteltunnel / Handbremshebel
Steckdose montieren
3. Das Mikroschaltergehäuse und den Kontakteinsatz durch das Loch im AHV-Querrohr bzw.
Steckdosenhalter (Abb. 1/1) führen und in das beiliegende Steckdosengehäuse eindrücken.
4. Die Steckdose mit den beiliegenden Schrauben am Querrohr bzw. Steckdosenhalter
(Abb. 1/1) festschrauben.
Elektrosatz einbauen
5. Die zwei Leitungsenden mit den 14-pol. Steckern zusammenstecken / verrasten und hinten
am Cargoblech an die dafür vorgesehene Stelle (Abb. 1/2) befestigen.
6. Die Kabelbinder, mit denen die Leitung zur Kennzeichenbeleuchtung an den Tuckerbolzen
befestigt ist, sind zu entfernen (Abb. 1/10).
7. Mit den beiliegenden Kabelbindern (mit Sockel) den Leitungsstrang, sowie die Leitung zur
Kennzeichenbeleuchtung verbinden und mit dem Sockel an den Tuckerbolzen befestigen.
(Abb. 1/10).
8. Die braunen Leitungen mit der Ringöse an den fahrzeugseitigen Massepunkt (Abb. 1/3) am
Cargoblech anschließen.
9. Den 9-adrigen Leitungssatz entlang den fahrzeugseitigen Leitungssträngen zur 42-pol.
Koppelstelle Chassis verlegen (Abb. 1/4).
10. Die fahrzeugseitige 42-pol. Steckverbindung entriegeln und auseinanderziehen.
11. Die Blindstopfen aus den u. a. Kammern entfernen und die Einzelleitungen aus den beiden 9adrigen Leitungssätzen wie folgt in den beiden Steckern verrasten:
VW Amarok
321 702 391 101 - 003- 27/11
5
Einbauanleitung:
Außenbereich
Kammernummer
Innenbereich
(keine Veränderung)
12
(vorhandene raus und in
beiliegendes 1-pol. Geh.)
sw (1) Ltg einstecken
ws
28
gr (aus 1-pol. Gehäuse)
gr/ws
29
sw (2)
sw/bl
32
sw/bl
sw/gn
37
sw/gn
sw/ws
38
sw/ws
gr/rt
39
gr/rt
rt/sw
40
rt/sw
gr/sw
41
gr/sw
sw/rt
42
sw/rt
12. Das Anhängeranschlussgerät an die hierfür vorgesehenen Stelle mit den beiliegenden
Schrauben und Muttern befestigen (Abb. 1/6).
13. Den Leitungsstrang mit den zwei Steckern bis zum Anhängersteuergerät verlegen (Abb. 1/6).
Das rote Steckergehäuse 12-fach und schwarze Steckergehäuse 16-fach in die
vorgesehenen Steckplätze des Anhängeranschlussgerätes stecken und verrasten.
14. Den restlichen Leitungsstrang zur Sicherungsdose (Abb. 1/8) und zum BCM (Abb. 1/9)
verlegen.
15. Die braune Leitung mit der Ringöse an den fahrzeugseitigen Massepunkt (Abb. 1/5) unten an
der A-Säule anschließen.
16. An der Sicherungsdose Sekundärverriegelung öffnen und die abgesicherte Leitung aus
Kammer 1 (Kl.15) entnehmen und in das am Leitungssatz befindliche 1-polige Gehäuse
einsetzen. Die Einzelleitung schwarz/blau vom Leitungssatz wieder in Kammer 1 am
Sicherungsträger einsetzen. Die nun offenen 1-poligen Gehäuse zusammenstecken.
17. Leitung rot in Steckplatz 39, Leitung rot/schwarz in Steckplatz 40 und Leitung rot/blau in
Steckplatz 41 stecken.
18. Die 3 Kontakte aus dem beiliegenden einzelnen Leitungungssatz in die Eingangsseite der
Steckplätze 39-41 des Sicherungsträgers stecken und die Sekundärverriegelung schließen.
19. Das Leitungsende mit dem Ringkabelschuh durch geeignete Durchführung in der
Montageplattentülle bis zur Hauptsicherungsbox (Abb. 1/7) im Motorraum verlegen.
Hinweis
Neue Durchführung in der Montageplattentülle wieder gegen Feuchtigkeitseintritt in den
Innenraum abdichten!
6
321 702 391 101 - 003- 27/11
VW Amarok
Einbauanleitung:
20. Die Ringöse auf der abgesicherten Seite an Sicherung F6 anschrauben.
21. Am BCM schwarzen Stecker (Steckplatz A) entriegeln und Kontaktträger durch Verschieben
öffnen. Folgende Leitung entriegeln und in das am Leitungssatz befindliche 3-polige weiße
Buchsengehäuse einsetzen:
-
Leitung aus Kammer 43 in Kammer 2 beiliegendes weiße Gehäuse.
22. Aus dem Leitungssatz die Einzelleitung schwarz/rot in die freigewordene Kammer 43 des
schwarzen Steckers einsetzen.
23. Die schwarzen Kontaktträger durch Verschieben wieder miteinander verbinden, in schwarze
Abdeckkappe verrasten und Stecker auf BCM (Steckplatz A) stecken und verriegeln.
24. Am BCM weißen Stecker (Steckplatz B) entriegeln und Kontaktträger durch Verschieben
öffnen. Folgende Leitungen entriegeln und in das am Leitungssatz befindliche 3-polige
schwarze Buchsengehäuse einsetzen:
-
Leitung orange/braun aus Kammer 21 in Kammer 1 beiliegendes schwarze Gehäuse.
-
Leitung orange/grün aus Kammer 20 in Kammer 3 beiliegendes schwarze Gehäuse.
25. Aus dem Leitungssatz die Einzelleitungen orange/braun und orange/grün in die
freigewordenen Kammern 20 und 21 des weißen Steckers farbenrichtig einsetzen.
26. Die schwarzen Kontaktträger durch Verschieben wieder miteinander verbinden, in weiße
Abdeckkappe verrasten und Stecker auf BCM (Steckplatz B) stecken und verriegeln.
27. Die nun offenen 3-poligen schwarzen und weißen Gehäuse jeweils zusammenstecken.
28. Die beiliegenden Sicherungen in der Sicherungsdose wie folgt einsetzen:
-
15 A-Sicherungen in die Steckplätze 39, 40 und 41
VW Amarok
321 702 391 101 - 003- 27/11
7
Einbauanleitung:
Funktion prüfen
29. Fahrzeugbatterie wieder anschließen.
30. Das fahrzeugseitige Gateway muss mit einem Service-Tester zur Funktionserweiterung
Anhängevorrichtung wie folgt codiert werden:
•
Adresswort „19“ Diagnose-Interface für Datenbus.
o
Funktion 008 Codierung (Dienst $22) anwählen.
Verbauliste 008.02 anwählen.
•
Adresswort „69“ Anhängerfunktion anwählen.
o
Ändern auf „Codiert“.
Die Codierung laut Menü weiterführen.
•
022 Ausgabe beenden.
31. Bei Fahrzeugen mit Einparkhilfe II muss das Steuergerät wie folgt codiert werden:
•
Fahrzeug-Eigendiagnose
o 10 Einparkhilfe II
Zugriffsberechtigung
• Security Access
o Logincode _ _ _ _ _ (zu finden im Zubehör ETKA unter
der zugehörigen E-Satz Teile Nr.) quittieren
009 Codierung
• 009 02 Klartextcodierung
o Anhänger Anhängevorrichtung abnehmbar
32. Abschließend wie zu Beginn eine Systemabfrage über die „Geführte Fehlersuche“
durchführen und evtl. Fehlercodes löschen.
33. Die Anhängerfunktionen mit einem geeigneten Prüfgerät (mit Belastungswiderständen) oder
mit einem Anhänger prüfen.
34. Alle Leitungen mit Kabelbindern befestigen und alle ausgebauten Teile wieder einbauen.
8
321 702 391 101 - 003- 27/11
VW Amarok
Instructions de montage:
Installation électrique pour dispositif d’attelage
Remarques importantes
Avant de commencer l'intervention, lire les instructions d'installation.
L'installation du module électronique ne doit être réalisée que par des techniciens qualifiés.
Attention - débrancher la batterie !
Endommagement de l'électronique du véhicule, les données enregistrées
électroniquement peuvent être perdues.
Extraire la mémoire des erreurs avant de commencer l'intervention.
Le cas échéant, utiliser un générateur de courant de veille.
Remarque
Observer avec attention les points suivants lors du montage :
•
Les fils ne doivent pas être endommagés ou pincés.
•
Les joints d’étanchéité doivent être installés avec soin.
•
Le joint de la prise de courant doit être placé sur la gaine isolante et non sur les fils
électriques.
•
Disposer les fils de façon à ce qu'ils ne puissent pas frotter sur le véhicule ou être pliés.
•
Ne pas faire passer le faisceau à proximité immédiate du système d'échappement.
Lorsqu’une ampoule est défaillante sur la remorque (y compris les clignotants, mais pas les feux
de recul ni les feux de brouillard), l’ordinateur de bord signale le problème. Le voyant de contrôle
des clignotants de la remorque (C2) n’est pas pré-cablé sur ce véhicule.
Lors de l'utilisation d’une remorque, les feux anti-brouillard arrière du véhicule se coupent
automatiquement.
Pour les remorques non équipées de feux anti-brouillard arrière, il faut en installer un.
Un adaptateur de prise femelle ne doit être utilisé que pour le fonctionnement de l'attelage.
Retirer cet adaptateur une fois que l'attelage n'est plus utilisé.
Tester le fonctionnement du faisceau avec un dispositif muni de véritables ampoules (rampe de
feux).
Sous réserve de modifications techniques !
VW Amarok
321 702 391 101 - 003- 27/11
9
Montage de l’ensemble électrique
1. Déconnecter la batterie
2. Enlever éventuellement les revêtements et habillages suivants :
•
Espace intérieur
- Habillage au-dessous de la colonne de direction
- Détacher le support d'appareil à relais
- Détacher la boîte à fusibles
- Habillage tunnel central / levier de frein à main
Montage de la prise
3. Faire passer le boîtier du microrupteur et l’insert de contact par le trou dans le tuyau
transversal AHV ou le support de prises (figure 1/1) et l’enfoncer dans le boîtier de prise cijoint.
4. Fixer la prise avec les vis jointes sur le tuyau transversal ou le support de prise (figure 1/1).
Montage de l’ensemble électrique
5. Enficher/encliqueter les deux extrémités de ligne avec les fiches à 14 broches et fixer à
l’arrière sur la tôle cargo à l’emplacement prévu à cet effet (figure 1/2).
6. Les attache-câbles, avec lesquels la ligne pour l’éclairage de l’immatriculation est fixée sur le
boulon Tucker, doivent être enlevés (figure 1/10).
7. Avec les attache-câbles joints (avec socle), relier la branche de ligne et la ligne pour
l’éclairage de l’immatriculation et fixer avec le socle sur le boulon Tucker (figure 1/10).
8. Raccorder les lignes marron avec l’œillet annulaire au point de masse côté véhicule (figure
1/3) à la tôle cargo.
9. Poser l’ensemble de lignes à 9 brins le long des branches de ligne côté véhicule jusqu'au
point de couplage à 42 broches côté châssis. (figure 1/4).
10. Déverrouiller et sortir l’assemblage enfichable à 42 broches côté véhicule..
11. Enlever les tampons borgnes des alvéoles indiquées ci-dessous, sortir les lignes individuelles
des deux ensembles de lignes à 9 brins et les introduire dans les deux fiches de la façon
suivante :
10
321 702 391 101 - 003- 27/11
VW Amarok
Zone extérieure
Numéro d'alvéole
Zone intérieure
(pas de modification)
12
ws
28
gr (venant du boîtier à
1 broche)
gr/ws
29
sw (2)
sw/bl
32
sw/bl
sw/gn
37
sw/gn
sw/ws
38
sw/ws
gr/rt
39
gr/rt
rt/sw
40
rt/sw
gr/sw
41
gr/sw
sw/rt
42
sw/rt
(sortir la présente ligne sw (1)
et l’enficher dans le boîtier
à 1 broche ci-joint)
12. Fixer l’appareil de raccordement de remorque à l’emplacement prévu à cet effet avec les vis
et écrous joints (figure 1/6).
13. Poser l’ensemble de lignes avec les deux fiches jusqu'à l’appareil de commande de remorque
(figure 1/6). Emboîter et encliqueter le boîtier de fiche rouge à 12 broches et le boîtier de fiche
noir à 16 broches dans les slots prévus de l’appareil de raccordement de remorque.
14. Poser la branche de ligne restante allant à la boîte de fusibles (figure 1/8) et au BCM (figure
1/9).
15. Raccorder la ligne marron avec l’œillet annulaire au point de masse côté véhicule (figure 1/5)
en bas sur la colonne A.
16. Sur la boîte à fusibles, ouvrir le verrouillage secondaire, enlever la ligne protégée par fusible
de l'alvéole 1 (borne 15) et l'insérer dans le boîtier à 1 broche se trouvant sur l’ensemble de
lignes. Insérer la ligne individuelle noire/bleue de l’ensemble de lignes à nouveau dans
l'alvéole 1 sur le porte-fusible. Insérer ensemble les boîtiers à 1 broche alors ouverts.
17. Insérer la ligne rouge dans le slot 39, la ligne rouge/noir dans le slot 40 et la ligne rouge/bleu
dans le slot 41.
18. Insérer les 3 contacts provenant de l’ensemble de lignes individuel joint dans le côté entrée
des slots 39-41 du porte-fusible et fermer le verrouillage secondaire.
19. Faire passer l’extrémité de ligne avec la cosse de câble annulaire par un passage approprié
dans la douille de plaque de montage jusqu'à la boîte à fusibles principale (figure 1/7) dans
l’espace moteur.
Note
Rendre étanche le nouveau passage dans la douille de plaque de montage à nouveau
contre l’entrée d’humidité dans l'espace intérieur !
VW Amarok
321 702 391 101 - 003- 27/11
11
20. Visser l’œillet annulaire sur le côté protégé par fusible sur le fusible F6.
21. Sur le BCM, déverrouiller la fiche noire (slot A) et ouvrir le porte-contact par coulissement.
Déverrouiller la ligne suivante et l’insérer dans le boîtier à douilles blanc se trouvant sur
l’ensemble de lignes :
-
Sortir la ligne de l'alvéole 43 et la faire entrer le boîtier blanc ci-joint dans l'alvéole 2.
22. Sortir la ligne individuelle noir/rouge de l’ensemble de lignes et l'insérer dans l'alvéole 43
libérée de la fiche noire.
23. Relier à nouveau les porte-contacts noirs les uns aux autres par coulissement, les encliqueter
dans le capot de protection noir et enficher la fiche sur BCM (slot A) et verrouiller.
24. Sur le BCM déverrouiller la fiche blanche (slot B) et ouvrir le porte-contact par coulissement.
Déverrouiller les lignes suivantes et les insérer dans le boîtier à douilles noir à 3 broches se
trouvant sur l’ensemble de lignes :
-
sortir la ligne orange/marron de l'alvéole 21 et insérer le boîtier noir ci-joint dans
l'alvéole 1.
-
sortir la ligne orange/vert de l'alvéole 20 et insérer le boîtier noir ci-joint dans l'alvéole 3.
25. Sortir de l’ensemble de lignes les lignes individuelles orange/marron et orange/vert et les
insérer dans les alvéoles 20 et 21 libérées de la fiche blanche en respectant les couleurs.
26. Relier les porte-contacts noirs les uns aux autres par coulissement, les encliqueter dans le
capot de recouvrement blanc, enficher la fiche sur BCM (slot B) et verrouiller.
27. Emboîter ensemble à chaque fois les boîtiers noirs et blancs à 3 broches qui sont alors
ouverts.
28. Insérer les fusibles ci-joints dans la boîte à fusibles de la façon suivante :
-
12
Fusibles 15 A dans les slots 39, 40 et 41.
321 702 391 101 - 003- 27/11
VW Amarok
Contrôler le fonctionnement
29. Rebrancher la batterie du véhicule.
30. Le calculateur Gateway du véhicule doit être codé avec un contrôleur de service de la manière
suivante pour intégrer le dispositif d’attelage :
Mot d’adresse « 19 » Diagnostic d’interface pour bus de données.
o Sélectionner Fonction de codage 008 (service $22).
Sélectionner la liste d’installation 008.02.
• Sélectionner le mot d’adresse « 69 » fonction remorque.
o Modifier en le mettant sur « codé ».
Poursuivre le codage conformément au menu.
• Quitter sortie 022.
31. Sur les véhicules inclue avec auxiliaire de stationnement II, la centrale de commande de
l'auxiliaire de stationnement doit être codée de la manière suivante:
•
•
Autodiagnostic du véhicule
o 10 Auxiliaire de stationnement II
Autorisation d´acces
Access securité
o Login-code _ _ _ _ _ (pour trouver les accessoires ETKA
en vertu de la partie jeu électronique associé no.) quitter
009 Codering
• 009 02 encodage de texte clair,
o une remorque attelage amovible
•
32. Ensuite, comme au début de la procédure, exécuter une interrogation du système par le
« Dépistage des erreurs » et effacer les codes d'erreurs s'il y en a.
33. Vérifier les fonctions de la remorque avec un appareil de contrôle approprié (avec résistances
de charge) ou avec une remorque.
34. Fixer tous les câbles avec des serre-câbles et remonter toutes les pièces déposées.
VW Amarok
321 702 391 101 - 003- 27/11
13
Installation Instructions:
Electrical System for Towing Hitch
Important notes
Read the installation manual prior to starting work.
The electrical kit should only be installed by qualified personnel.
Caution – Disconnect the battery!
Danger of damage to the vehicle’s electronic system. Data which are stored
electronically may get lost.
Read out the fault storage prior to starting work.
Use a closed-circuit current conservation unit if necessary.
Note
During installation special attention has to be paid to the following points:
•
Cables must not be pinched or damaged.
•
All sealing elements have to be installed properly.
•
The socket gasket has to be positioned on the insulating sleeve and not on the individual
wires.
•
Lay the cables such that they do not rub on the vehicle and are not bent.
•
Do not lay any cables near the exhaust system.
When a trailer lamp fails (including direction indicator lights, but not back-up light and rear fog
lamp), this is indicated by the light failure indicator in the instrument cluster. An additional
indicator light (C2) for monitoring the direction indicators on the trailer is not provided in the
vehicle.
When a trailer is used, the rear fog lamp of the traction vehicle is deactivated.
In the case of trailers without rear fog lamp, a rear fog lamp has to be retrofitted.
Asocket adapter may only be used in conjunction with a trailer. When the trailer is no longer
used, remove the socket adapter.
Correct trailer operation has to be checked using a trailer or a test instrument with load resistors.
Subject to technical alterations!
14
321 702 391 101 - 003- 27/11
VW Amarok
Installing the electrical kit
1. Disconnect the battery.
2. Remove the following covers and panels, if necessary:
•
Interior
- Panel underneath the steering column
- Unscrew relay of equipment rack
- Unscrew fuse box
- Panel of transmission tunnel / hand brake lever
Mounting the socket
3. Insert the micro switch housing and the contact insert through the hole in the towbar cross
tube or the socket bracket (Fig. 1/1) and press them into the supplied socket housing.
4. Fasten the socket with the two supplied screws to the cross tube or the socket bracket (Fig.
1/1).
Installing the electrical kit
5. Connect / engage the two cable ends with the 14-pin connectors and fasten at the designated
point at the back of the cargo plate (Fig. 1/2).
6. Remove the cable ties with that the cable is fastened to the tucker bolt for the license plate
illumination (Fig. 1/10).
7. Use the supplied cable ties (with holder) to connect the cable loom and the cable for the
license plate illumination and fasten with the holder to the tucker bolt. (Fig. 1/10).
8. Connect the brown cables with the ring terminal to the ground point on the vehicle (Fig. 1/3) at
the cargo plate.
9. Install the 9-wire cable harness along the cable looms on the vehicle to the 42-pin coupling
point on the chassis (Fig. 1/4).
10. Unlock and pull apart the 42-pin plug-type connection on the vehicle.
11. Remove the dummy plugs out of the chambers indicated below and engage the individual
cables from the two 9-wire cable looms in the two connectors as follows:
VW Amarok
321 702 391 101 - 003- 27/11
15
Outer area
Chamber number
Inner area
(No change)
12
white
28
grey (from 1-pin housing)
green/white
29
black (2)
black/blue
32
black/blue
black/green
37
black/green
black/white
38
black/white
grey/red
39
grey/red
red/black
40
red/black
grey/black
41
grey/black
black/red
42
black/red
(remove the one attached and
insert black (1) wire in
supplied 1-pin housing)
12. Mount the trailer connection device at the designated point using the supplied screws and
nuts (Fig. 1/6).
13. Install the cable loom with the two connectors to the trailer control device (Fig. 1/6). Insert the
red connector housing 12x and the black connector housing 16x into the provided slots of the
trailer connecting device and lock in position.
14. Connect the remaining cable loom to the fuse box (Fig. 1/8) and to the BCM (Fig. 1/9).
15. Connect the brown cable with the ring terminal to the ground point on the vehicle (Fig. 1/5) at
the bottom of the A column.
16. Open the secondary lock at the fuse box, remove the secured cable from chamber 1 (terminal
15) and insert the 1-pin housing provided at the cable loom. Reinsert the black/blue individual
cable of the cable loom into chamber 1 at the fuse bracket. Interconnect the 1-pin housings
that are now free.
17. Insert the red cable into slot 39, the red/black cable into slot 40 and the red/blue cable into
slot 41.
18. Insert the 3 contacts from the supplied individual cable harness into the input side of slots 3941 of the fuse bracket and close the secondary lock.
19. Install the cable end with the ring eyelet connector through a suitable hole into the mounting
plate grommet up to the main fuse box (Fig. 1/7) in the engine compartment.
Note
Seal the new hole in the mounting plate grommet to prevent entry of moisture into the
interior!
16
321 702 391 101 - 003- 27/11
VW Amarok
20. Screw the ring terminal on the secured side to fuse F6.
21. At the BCM, unlock black connector (slot A), then slide and open the contact support. Unlock
the following cable and insert it into the 3-pin white socket housing provided at the cable
harness.
-
Cable from chamber 42 into chamber 2 of supplied white housing.
22. Insert the black/red individual cable from the cable harness into chamber 43 of the black
connector, which is now free.
23. Slide and reconnect the black contact supports, engage in black cover cap, attach connector
to BCM (slot A) and lock in position.
24. At the BCM, unlock white connector (slot B) and slide the contact support to open it. Unlock
the following cables and insert them into the 3-pin black socket housing provided at the cable
harness.
-
Orange/brown cable from chamber 21 into chamber 1 of supplied black housing.
-
Orange/green cable from chamber 20 into chamber 3 of supplied black housing.
25. Insert the orange/brown and orange/green individual cables from the cable harness into
chambers 20 and 21 of the white connector; make sure that colours are correct.
26. Slide and reconnect the black contact supports, engage in white cover cap, attach connector
to BCM (slot B) and lock in position.
27. Respectively connect the 3-pin black and white housings that are now free.
28. Insert the supplied fuses into the fuse box as follows:
-
15 A fuses into slots 39, 40 and 41
VW Amarok
321 702 391 101 - 003- 27/11
17
Check operation
29. Re-connect the vehicle battery.
30. The factory-fitted Gateway must be coded for the function extension "towing hitch" using a
service tester as follows:
•
Address word "19" diagnosis interface for data bus.
o
Select function 008, coding (Service $22).
Select installation list 008.02.
•
Select address word "69" Trailer Function.
o
Change to "Coded".
Continue the coding according to the menu.
•
022 end output.
31. On vehicles with park distance control II, the PDC control unit must be coded as follows:
•
Vehicle self-diagnosis
o 10 park distance control II
Access authorisation
Security Access
o Login-code _ _ _ _ _ (to find in accessories ETKA under
the e-kit no.) quit
009 coding
• 009 02 clear text encoding
o trailer hitch detachable
32. Then, as in the beginning, perform a system request via the "Guided trouble shooting" and
delete any possible error codes.
•
33. Check the functions of the trailer using a suitable test device (with load resistances) or with a
trailer attached.
34. Secure all cables with cable ties and re-fit all parts disassembled.
18
321 702 391 101 - 003- 27/11
VW Amarok
Istruzioni per l'installazione:
Impianto elettrico per il gancio di traino
Note importanti
Prima di iniziare i lavori, leggere le istruzioni di montaggio.
Il kit elettrico deve essere montato solo da personale qualificato.
Attenzione - Staccare la batteria!
Danni all'elettronica del veicolo, i dati memorizzati possono essere persi.
Prima di iniziare consultare la memoria degli errori.
Se necessario, utilizzare un apparecchio di mantenimento della corrente di riposo.
Nota
Durante il montaggio prestare molta attenzione a quanto segue:
•
I cavi non devono essere bloccati o danneggiati.
•
Posizionare tutte le guarnizioni a regola d'arte.
•
La guarnizione della presa deve essere posizionata sulla guaina isolante e non sui singoli
fili.
•
Posare i cablaggi in modo tale, che non sfreghino contro il veicolo e non risultino piegati.
•
Non posare i cablaggi nelle immediate vicinanze dell'impianto gas di scarico.
Il guasto di una lampada del rimorchio (anche i lampeggiatori, ma non la luce di retromarcia ed il
retronebbia) viene segnalato dal controllo del guasto delle lampade dello strumento combinato.
Un'ulteriore lampada (C2) di controllo degli indicatori di direzione del rimorchio non è presente sul
veicolo.
In caso di funzionamento con rimorchio viene spenta la luce retronebbia del veicolo.
In caso di rimorchi non corredati di luce retronebbia, questa dovrà essere prevista.
La presa adattatore può essere impiegata solo in presenza del rimorchio. Staccando il rimorchio
togliere anche la presa adattatore.
Verificare le funzioni con il rimorchio stesso oppure un dispositivo di misurazione con resistenze
di carico.
Con riserva di modifiche tecniche!
VW Amarok
321 702 391 101 - 003- 27/11
19
Installazione del kit elettrico
1. Staccare la batteria.
2. Togliere eventualmente le seguenti coperture e rivestimenti:
•
Abitacolo
- rivestimento sotto il piantone dello sterzo
- togliere il relè del porta-attrezzi
- togliere la scatola portafusibili
- rivestimento tunnel centrale / leva del freno a mano
Montaggio della presa
3. Far passare la scatola del microinterruttore e il contatto ad innesto nel foro del tubolare
trasversale del gancio traino o del supporto presa (fig. 1/1) e premerli nell’alloggiamento
presa fornito in dotazione.
4. Fissare la presa sul tubolare trasversale o sul supporto presa (fig. 1/1) con le viti fornite in
dotazione.
Installazione del kit elettrico
5. Attaccare / innestare le due estremità del cavo nei connettori da 14 poli e fissarle dietro la
lamiera di carico nel punto appositamente previsto (fig. 1/2).
6. È necessario rimuovere i serracavi con cui il cavo delle luci targa è fissato ai perni Tucker (fig.
1/10).
7. Con i serracavi forniti (corredati di zoccolo) legare il fascio di cavi e il cavo delle luci targa e
fissarli con lo zoccolo ai perni Tucker (Fig. 1/10).
8. Collegare i cavi marroni con gli occhielli al punto di massa del veicolo (fig. 1/3) nella lamiera
di carico.
9. Posare il gruppo di cavi a 9 conduttori lungo i fasci di cavi del veicolo verso il punto di
accoppiamento da 42 poli del telaio (fig. 1/4).
10. Sbloccare la connessione a spina da 42 poli del veicolo e staccarla.
11. Rimuovere i tappi ciechi dalle camere sotto indicate e innestare nel modo seguente nei due
connettori i singoli cavi dei due gruppi di cavi da 9 conduttori:
20
321 702 391 101 - 003- 27/11
VW Amarok
Esterno
Numero camere
Interno
(nessuna variazione)
12
(quello presente fuori e
nella scatola da 1 polo fornita)
inserire il cavo nero (1)
bianco
28
grigio (da scatola da 1 polo)
grigio/bianco
29
nero (2)
nero/blu
32
nero/blu
nero/verde
37
nero/verde
nero/bianco
38
nero/bianco
grigio/rosso
39
grigio/rosso
rosso/nero
40
rosso/nero
grigio/nero
41
grigio/nero
nero/rosso
42
nero/rosso
12. Fissare il modulo di collegamento rimorchio nel punto appositamente previsto utilizzando le
viti e i dati forniti in dotazione (fig. 1/6).
13. Posare il fascio di cavi con i due connettori fino al modulo di collegamento rimorchio (fig. 1/6).
Inserire e bloccare in posizione il corpo rosso della spina da 12 poli e quello nero da 16 poli
nei relativi slot del modulo di collegamento rimorchio.
14. Posare il restante fascio di cavi verso la scatola portafusibili (fig. 1/8) e il BCM (fig. 1/9).
15. Collegare il cavo marrone con l'occhiello nel punto di massa del veicolo (fig. 1/5) in basso nel
montante anteriore.
16. Nella scatola portafusibili aprire il bloccaggio secondario ed estrarre dalla camera 1 (morsetto
15) il cavo protetto e inserirlo nella scatola da 1 polo che si trova nel gruppo di cavi. Inserire di
nuovo nella camera 1 nella piastra portafusibili il singolo cavo nero/blu del gruppo di cavi.
Accoppiare la scatola da 1 polo ora aperta.
17. Inserire il cavo rosso nello slot 39, il cavo rosso/nero nello slot 40 e il cavo rosso/blu nello slot
41.
18. Inserire i 3 contatti del singolo gruppo di cavi fornito nel lato di ingresso degli slot 39-41 della
piastra portafusibili e chiudere il bloccaggio secondario.
19. Posare l'estremità del cavo con il relativo ancoraggio anulare, attraverso un passaggio adatto
nell'isolatore passacavi della piastra di montaggio, fino alla scatola portafusibili principale (fig.
1/7) nel vano motore.
Nota
Richiudere ermeticamente il nuovo passaggio nell'isolatore passacavi della piastra di
montaggio, in modo che non entri umidità nel vano interno!
VW Amarok
321 702 391 101 - 003- 27/11
21
20. Avvitare al fusibile F6 l'occhiello nel lato protetto.
21. Nel BCM sbloccare il connettore nero (slot A) e aprire i supporti dei contatti spostandoli.
Sbloccare il cavo seguente e inserirlo nella scatola della presa da 3 poli bianca che si trova
nel gruppo di cavi:
-
Cavo dalla camera 43 nella camera 2, scatola bianca fornita in dotazione.
22. Dal gruppo di cavi inserire il singolo cavo nero/rosso nella camera 43 diventata libera del
connettore nero.
23. Congiungere di nuovo insieme i supporti dei contatti spostandoli, bloccarli in posizione nel
coperchio nero e inserire e bloccare il connettore nel BCM (slot A).
24. Nel BCM sbloccare il connettore bianco (slot B) e aprire i supporti dei contatti spostandoli.
Sbloccare i cavi seguenti e inserirli nella scatola della presa da 3 poli nera che si trova nel
gruppo di cavi:
-
Cavo arancione/marrone dalla camera 21 nella camera 1, scatola bianca fornita.
-
Cavo arancione/verde dalla camera 20 nella camera 3, scatola bianca fornita in
dotazione.
25. Dal gruppo di cavi inserire i singoli cavi arancione/marrone e arancione/verde nelle camere
20 e 21 diventate libere del connettore bianco, come indicato dai colori.
26. Congiungere di nuovo insieme i supporti dei contatti spostandoli, bloccarli in posizione nel
coperchio bianco e inserire e bloccare il connettore nel BCM (slot B).
27. Accoppiare la scatola nera e quella bianca da 3 poli ora aperte.
28. Inserire nella scatola portafusibili i fusibili forniti in dotazione, nel modo seguente:
-
22
Fusibili da 15 A negli slot 39, 40 e 41
321 702 391 101 - 003- 27/11
VW Amarok
Verifica del funzionamento
29. Ricollegare la batteria della vettura.
30. Il gateway della vettura deve essere configurato con un tester di assistenza per l'espansione
delle funzioni del gancio traino, nel modo seguente:
codice indirizzo "19" diagnosi interfaccia per bus dati
o selezionare la funzione 008 Codifica (servizio $22)
selezionare l’elenco dispositivi 008.02
• selezionare il codice indirizzo "69" Funzione gancio traino
o modificare con "Codificato"
proseguire con la codifica seguendo il menu
• terminare con 022 Output.
31. Nelle vetture a partire dotate di sistema di ausilio al parcheggio, la centralina del sistema
deve essere codificata come segue:
•
•
autodiagnosi del veicolo
o 10 sistema di ausilio di parcheggio II
autorizzazione all’accesso
accesso di sicurezza
o login-codice _ _ _ _ _ (per trovare gli accessori ETKA
sotto la parte associate di elettronica no.) smettere
009 codifica centralina
• 009 02 clear codifica del testo
o rimorchio attacco staccabile
32. Quindi eseguire come all'inizio un'interrogazione del sistema tramite la "Ricerca anomalie
guidata" ed eventualmente cancellare i codici di errore.
•
33. Verificare le funzioni del rimorchio con un apparecchio di prova (dotato di resistenze di
carico) oppure con un rimorchio.
34. Fissare tutti i cavi con serracavi e rimontare i componenti smontati.
VW Amarok
321 702 391 101 - 003- 27/11
23
Inbouwinstructie:
Elektrische installatie voor trekhaak
Inbouwinstructie:
Belangrijke opmerkingen
Lees voor begin van de werkzaamheden de montagehandleiding door.
De elektrische montageset mag uitsluitend worden gemonteerd door gekwalificeerd personeel.
Pas op – accu afklemmen!
Beschadiging van de voertuigelektronica, elektronisch bewaarde gegevens kunnen
verloren gaan.
Voor begin van de werkzaamheden foutgeheugen uitlezen.
Zo nodig een ruststroom-behoudgedeelte gebruiken.
Pas op
Let bij de montage vooral op de volgende punten:
•
Leidingen mogen noch worden ingeklemd noch beschadigd.
•
Alle dichtingselementen goed bevestigen.
•
De stopcontactpakking moet op de isolatieslang worden gepositioneerd en niet op de
enkelvoudige aders.
•
Leidingen zo leggen dat deze noch aan het voertuig wrijven noch knikken.
•
Leidingen niet in de directe nabijheid van de uitlaatinstallatie leggen.
Wanneer een aanhangerlamp uitvalt (ook de richtingaanwijzers, maar niet achteruitrijlampen en
mistachterlampen), wordt dit gesignaleerd door de lichtuitval-controle in het combi-instrument.
Het voertuig is niet voorzien van een aanvullende controlelamp (C2) voor de controle van de
richtingaanwijzers op de aanhanger.
Bij rijden met een aanhanger wordt de mistachterlamp van het trekvoertuig uitgeschakeld.
Bij aanhangers zonder mistachterlamp moet deze achteraf worden geïnstalleerd.
Een adapter voor de contactdoos mag uitsluitend worden gebruikt bij het rijden met aanhanger.
In het vervolg dient de adapter te worden verwijderd.
Controleer de aanhangerfuncties door het aansluiten aan een aanhanger of m.b.v. een
testapparaat met belastingsweerstanden.
Technische wijzigingen voorbehouden!
24
321 702 391 101 - 003- 27/11
VW Amarok
Inbouwinstructie:
Elektronische set inbouwen
1. Batterij afklemmen.
2. De volgende bedekkingen en bekledingen eventueel verwijderen:
•
Binnenkant
- Bekleding onder de stuurkolom
- Relaistoestelplaat ontkoppelen
- De zekeringsdoos ontkoppelen
- Bekleding cardantunnel in vloer / handremhendel
Stopcontact monteren
3. De behuizing voor de microschakelaars en het contact door het gat in de AHV-dwarsbuis
voeren (afb. 1/1) en in de bijgeleverde behuizing voor het stopcontact drukken.
4. Het stopcontact samen met de bijgeleverde schroeven in de dwarsbuis resp. de
stopcontacthouder (afb. 1/1) dichtschroeven.
Elektronische set inbouwen
5. De twee leidingsuiteinden verbinden met de 14-polige stekkers / inklikken en achteraan op de
cargoplaat op de daarvoor voorziene plaats (afb. 1/2) bevestigen.
6. De kabelbinders, waarmee de leiding ter verlichting van de nummerplaats op de
Tuckerbouten zijn bevestigd, dienen te worden verwijderd (afb. 1/10).
7. Met de bijgeleverde kabelbinders (met sokkel) de leidingstreng evenals de leiding voor de
nummerplaatverlichting verbinden en met de sokkel op de Tuckerbouten bevestigen. (afb.
1/10).
8. De bruine leidingen met de ringogen op het massapunt in het voertuig (afb. 1/3) op de
cargoplaat aansluiten.
9. De 9-aderige leidingenset langs de leidingstreng in het voertuig naar de 42-polige
koppelplaats in het chassis plaatsen (afb. 1/4).
10. De 42-polige steekverbinding in het voertuig ontgrendelen en uiteentrekken.
11. De blindstoppen uit o.a. de kamers verwijderen en de individuele leidingen uit de beide 9aderige leidingensets als volgt in de beide stekkers steken:
VW Amarok
321 702 391 101 - 003- 27/11
25
Inbouwinstructie:
Buiten
Kamernummer
Binnen
(geen verandering)
12
(bestaande eruit nemen en in
bijgevoegde 1-polige
behuizing )
zwart leiding (1) steken
wit
28
grijs (uit 1-polige behuizing)
grijswit
29
zwart (2)
zwartblauw
32
zwart/blauw
zwart/groen
37
zwart/groen
zwart/wit
38
zwart/wit
grijs/rood
39
groen/rood
rood/zwart
40
rood/zwart
grijs/zwart
41
grijs/zwart
zwart/rood
42
zwart/rood
12. Het aanhangeraansluittoestel op de hiervoor voorziene plaats met schroeven en moeren
bevestigen (afb. 1/6).
13. De leidingstreng met de twee stekkers tot aan het aanhangerbesturingstoestel installeren
(afb. 1/6). De rode stekkerbehuizing 12-voudig en de zwarte stekkerbehuizing 16-voudig in de
voorziene steekplaatsen van het aanhangeraansluittoestel steken en inklikken.
14. De resterende leidingstreng naar de zekeringsdoos (afb. 1/8) en naar de BCM (afb. 1/9)
installeren.
15. De bruine leiding met het ringoog op het massapunt in het voertuig (afb. 1/5) onderaan de Akolom verbinden.
16. Ter hoogte van de zekeringsdoos de secundaire vergrendeling openen en de beveiligde
leiding uit kamer 1 (Kl.15) verwijderen en in de 1-polige behuizing op de leidingenset steken.
De individuele leiding zwart/blauw van de leidingenset weer in kamer 1 op de
zekeringshouder installeren. De nu geopende 1-polige behuizing weer ineensteken.
17. De rode leiding in steekplaats 39, de rood/zwarte leiding in steekplaats 40 en de rood/blauwe
leiding in steekplaats 41 steken.
18. De 3 contacten uit de bijgeleverde individuele leidingenset in de ingangskant van
steekplaatsen 39-41 van de zekeringshouder steken en de secundaire vergrendeling sluiten.
19. Het leidingsuiteinde met de ringkabelschoen door de gepaste doorvoering in de
montageplaatmof tot aan de hoofdzekeringsdoos (afb. 1/7) in het motorcompartiment
installeren.
Richtlijn
Nieuwe doorvoerplaat in de montageplaatmof weer afdichten zodat er geen vocht kan
binnentreden!
26
321 702 391 101 - 003- 27/11
VW Amarok
Inbouwinstructie:
20. Het ringoog langs de beveiligde kant op zekering F6 vastschroeven.
21. Op de BCM de zwarte stekker (steekplaats A) ontgrendelen en de contacthouder openen
door deze te verschuiven. De volgende leiding ontgrendelen en in de bijgeleverde 3-polige
witte busbehuizing op de leidingenset plaatsen:
-
Leiding uit kamer 43 in kamer 2 van de bijgeleverde witte behuizing.
22. Uit de leidingenset de zwarte/rode individuele leiding in de vrijgekomen kamer 43 van de
zwarte stekker steken.
23. De zwarte contacthouders weer met elkaar verbinden, in de zwarte afdekkap vergrendelen en
de stekker op de BCM (steekplaats A) steken en vergrendelen.
24. Op de BCM de witte stekker (steekplaats B) ontgrendelen en de contacthouder openen door
deze te verschuiven. De volgende leidingen ontgrendelen en in de zwarte 3-polige
busbehuizing op de leidingenset plaatsen:
-
De oranje/bruine leiding uit kamer 21 in kamer 1 van de bijgeleverde zwarte behuizing.
-
De oranje/groene leiding uit kamer 20 in kamer 3 van de bijgeleverde zwarte behuizing.
25. Uit de leidingenset de individuele leidingen oranje/bruin en oranje/groen in de vrijgekomen
kamers 20 en 21 van de witte stekker volgens de juiste kleur plaatsen.
26. De zwarte contactplaten weer met elkaar verbinden door deze te verschuiven, in de witte
afdekkap inklikken en de stekker in de BCM (steekplaats B) steken en vergrendelen.
27. De nu geopende 3-polige zwarte en witte behuizing telkens weer ineensteken.
28. De bijgeleverde zekeringen in de zekeringsdoos als volgt plaatsen:
-
15 A-zekeringen in de steekplaatsen 39, 40 und 41
VW Amarok
321 702 391 101 - 003- 27/11
27
Inbouwinstructie:
Functie controleren
29. Voertuigaccu weer aansluiten.
30. De gateway van het voertuig moet met een Service-Tester voor de functie-uitbreiding
aanhangwagen als volgt gecodeerd worden:
Adreswoord “19” diagnose-interface voor databus
o Functie 008 codering (Dienst $22) selecteren.
Ombouwlijst 008.02 selecteren.
• Adreswoord “69“ Aanhangwagenfunctie selecteren.
o Wijzigen op “Gecodeerd”.
De codering volgens menu verder uitvoeren.
• 022 Uitgave beëindigen.
31. Bij voertuigen met parkeerhulp dient de regeleenheid van de parkeerhulp als volgt te worden
gecodeerd:
• Zelfdiagnose voertuig
o 10 Parkeerhulp II
Toegangsautorisatie
•
Security-access
o Login-code _ _ _ _ _ (de accessoires ETKA vinden
onder de bijbehorende elektronische vast onderdeel no.)
verlaten
009 Regeleenheid coderen
• 009 02 Duidelijke tekstcodering
o De aanhangwagen afneembare trekhaak
32. Vervolgens net als aan het begin van een systeemopvraag via de "Geleide foutopsporing"
uitvoeren en evt. foutodes wissen.
•
33. De aanhangwagenfuncties met een geschikt testapparaat (met belastingsweerstanden) of met
een aanhangwagen controleren.
34. Alle leidingen met kabelbinders bevestigen en alle gedemonteerde delen weer monteren.
28
321 702 391 101 - 003- 27/11
VW Amarok
Návod k montáži:
Elektrické zařízení pro závěsné zařízení
Návod k montáži:
Důležitá upozornění
Před začátkem práce si přečtěte návod k montáži.
Elektrickou sadu smí instalovat pouze kvalifikovaný odborný personál.
Pozor – odpojte akumulátor!
Poškození elektroniky motorového vozidla, případná ztráta elektronicky do paměti
uložených dat.
Před začátkem práce vyčtěte paměť poruch.
Eventuálně použijte přístroj na udržování klidového proudu.
Upozornění
Při montáži mějte na zřeteli především následující body:
•
Vedení nesmí být uskřípnuta nebo poškozena.
•
Instalujte řádně všechny těsnicí prvky.
•
Těsnění zásuvky musí být umístěno na izolační hadici a ne na jednotlivých žilách.
•
Vodiče instalujte tak, aby se nedřely o vozidlo nebo se nenalomily.
•
Vodiče neveďte v bezprostřední blízkosti výfuku.
Selhání osvětlení přívěsu (včetně ukazatelů směru jízdy, kromě zpětných světlometů a
koncových světel do mlhy) je signalizována kontrolkou poruchy osvětlení ve sdruženém přístroji
na palubní desce. Dodatečná kontrolka (C2) na kontrolu ukazatelů směru jízdy na přívěsu ve
vozidle neexistuje.
Při jízdě s přívěsem se vypne mlhové koncové světlo vozidla.
U přívěsů bez koncového světla do mlhy, musíte toto světlo dodatečně instalovat.
Adaptér zásuvky se smí používat pouze při jízdě s přívěsem. Po ukončení jízdy s přívěsem,
adaptér zásuvky odstraňte.
Funkce přívěsu kontrolujte přímo s přívěsem nebo pomocí kontrolního přístroje se zatěžovacími
odpory.
Technické změny vyhrazeny!
VW Amarok
321 702 391 101 - 003- 27/11
29
Návod k montáži:
Montáž elektroinstalační sady
1. Odpojte svorky baterie.
2. V případě potřeby odstraňte následující kryty a obložení:
•
Vnitřní prostor
- Obložení pod sloupkem řízení
- Uvolněte držák reléové přístrojové jednotky
- Uvolněte pojistkovou skříňku
- Obložení středového tunelu / páky ruční brzdy
Montáž zásuvky
3. Protáhněte pouzdro mikrospínače a vložku s kontaktem otvorem v příčné trubce zařízení pro
připojení přívěsu popř. v držáku zásuvky (obr. 1/1) a zatlačte je do přiloženého zásuvkového
pouzdra.
4. Zásuvku pevně přišroubujte pomocí přiložených šroubů k příčné trubce popř. k držáku
zásuvky (obr. 1/1).
Montáž elektroinstalační sady
5. Spojte a zajistěte dva konce kabelů opatřené 14pólovými konektory a připevněte je k
zadnímu plechovému čelu ložného prostoru (obr. 1/2) v místě, které je k tomu určeno.
6. Je třeba odstranit kabelové spony, pomocí kterých je vedení připevněno k osvětlení
registrační značky na příchytném čepu Tucker (obr. 1/10).
7. Pomocí přiložených kabelových spon (s objímkou) spojte kabelový svazek s přívodním
vedením osvětlení registrační značky a pomocí objímky jej připevněte k příchytnému čepu
Tucker (obr. 1/10).
8. Hnědé vodiče s kruhovými oky připojte k ukostřovacímu bodu vozidla (obr. 1/3) na plechovém
čele ložného prostoru.
9. Devítipólový kabelový svazek umístěte podél kabelových svazků vozidla a přiveďte jej k
42pólovému připojovacímu místu na podvozku (obr. 1/4).
10. Odjistěte a rozpojte 42pólový konektor na straně vozidla.
11. Odstraňte zaslepovací zátky z níže uvedených komůrek a jednotlivé vodiče obou 9pólových
kabelových svazků připojte k oběma konektorům podle následujícího schématu a zajistěte je:
30
321 702 391 101 - 003- 27/11
VW Amarok
Návod k montáži:
Vnější oblast
Číslo komůrky
(žádná změna)
12
Vnitřní oblast
(stávající černý (1) vodič
vyjmout a zasunout do
přiloženého 1pólového
pouzdra)
bílý
28
šedý (z 1pólového pouzdra)
šedý/bílý
29
černý (2)
černý/modrý
32
černý/modrý
černý/zelený
37
černý/zelený
černý/bílý
38
černý/bílý
šedý/červený
39
šedý/červený
červený/černý
40
červený/černý
šedý/černý
41
šedý/černý
černý/červený
42
černý/červený
12. Zařízení pro připojení přívěsu připevněte v místě, které je k tomu určeno, pomocí přiložených
šroubů a matic (obr. 1/6).
13. Přiveďte kabelový svazek se dvěma konektory až k zařízení pro připojení přívěsu (obr. 1/6).
Zasuňte červené pouzdro 12pólového konektoru a černé pouzdro 16pólového konektoru do
zásuvných míst připravených v zařízení pro připojení přívěsu a zajistěte je.
14. Zbývající kabelový svazek přiveďte k pojistkové skříňce (obr. 1/8) a k modulu palubního
počítače (obr. 1/9).
15. Hnědý vodič s kruhovým okem připojte k ukostřovacímu bodu vozidla (obr. 1/5) v dolní části
sloupku A.
16. Otevřete uzávěr sekundární strany pojistkové skříňky, vyjměte jištěný vodič z komůrky 1
(svorka 15) a zasuňte jej do 1pólového pouzdra na kabelovém svazku. Samostatný
černý/modrý vodič kabelového svazku zasuňte zpět do komůrky 1 na držáku pojistek. Spojte
dohromady obě pouzdra 1pólového konektoru, který je dosud otevřen.
17. Zasuňte červený vodič do zásuvného místa 39, červený/černý vodič do zásuvného místa 40 a
červený/modrý vodič do zásuvného místa 41.
18. Tři kontakty přiloženého samostatného kabelového svazku zasuňte ze vstupní strany do
zásuvných míst 39 – 41 držáku pojistek a zavřete uzávěr sekundární strany pojistkové
skříňky.
19. Konec kabelu s kruhovou kabelovou koncovkou protáhněte vhodnou průchodkou v objímce
montážní desky a přiveďte jej až k hlavní pojistkové skříňce (obr. 1/7) v motorovém prostoru.
Upozornění
Novou průchodku v objímce montážní desky znovu utěsněte, aby byl vnitřní prostor chráněn
proti vniknutí vlhkosti.
VW Amarok
321 702 391 101 - 003- 27/11
31
Návod k montáži:
20. Přišroubujte kruhová oka k jištěné straně pojistky F6.
21. Odjistěte černý konektor na modulu palubního počítače (zásuvné místo A) a posunutím
otevřete držák kontaktů. Uvolněte následující vodič a zasuňte jej do bílé 3pólové zdířky s
bílým pouzdrem, která se nachází na kabelovém svazku:
-
Vodič z komůrky 43 do komůrky 2 přiloženého bílého pouzdra.
22. Samostatný černý/červený vodič kabelového svazku zasuňte do uvolněné komůrky 43
černého konektoru.
23. Přesunutím do původní polohy opět spojte dohromady černé držáky kontaktů a zajistěte je v
černém odnímatelném krytu. Konektor zasuňte do modulu palubního počítače (zásuvné místo
A) a zajistěte jej.
24. Odjistěte bílý konektor na modulu palubního počítače (zásuvné místo B) a posunutím
otevřete držák kontaktů. Uvolněte následující vodiče a zasuňte je do 3pólové zdířky s černým
pouzdrem, která se nachází se na kabelovém svazku:
-
Oranžový/hnědý vodič z komůrky 21 do komůrky 1 přiloženého černého pouzdra.
-
Oranžový/zelený vodič z komůrky 20 do komůrky 3 přiloženého černého pouzdra.
25. Samostatné vodiče (oranžový/hnědý a oranžový/zelený) kabelového svazku zasuňte podle
barevného označení do uvolněných komůrek 20 a 21 bílého konektoru.
26. Přesunutím do původní polohy opět spojte dohromady černé držáky kontaktů a zajistěte je v
bílém odnímatelném krytu. Konektor zasuňte do modulu palubního počítače (zásuvné místo
B) a zajistěte jej.
27. Třípólová pouzdra (černé a bílé), která zůstala otevřena, spojte jednotlivě dohromady.
28. Do pojistkové skříňky vložte následující přiložené pojistky:
-
32
Pojistky o hodnotě 15 A do patic 39, 40 a 41
321 702 391 101 - 003- 27/11
VW Amarok
Návod k montáži:
Kontrola funkce
29. Připojte opět baterii.
30. Gateway ve vozidle se musí servisním testovacím zařízením následujícím způsobem
nakódovat k rozšíření funkce tažného zařízení:
•
Adresové slovo „19“ diagnostické rozhraní pro datovou sběrnici.
o
Zvolte funkci 008 kódování (služba $22).
Zvolte návod k instalaci 008.02.
•
Zvolte adresové slovo „69“ funkce přívěsu.
o
Změňte na „kódováno“.
Pokračujte v kódování podle menu.
•
022 Ukončete výstup dat.
31. U vozidel s pomocným parkovacím systémem se musí řídicí přístroj pomocného parkovacího
systému následujícím způsobem kódovat:
•
Vlastní diagnóza vozidla
o 10 Pomocný parkovacím systém II
Přístup oprávnění
Zabezpečení přístupu
o Přihlásit kód _ _ _ _ _ (najít příslušenství ETKA pod
jejich e-kit Číslo dílu) přestat
009 Kódovat řídicí přístroj
• 009 02 Vymazat kódování textu
o trailer tažné zařízení odnímatelné
32. Nakonec proveďte jako na začátku systémové dotazování prostřednictvím „Řízeného
vyhledávání chyb“ a vymažte případné chybné kódy.
•
33. Zkontrolujte funkce přívěsu vhodným kontrolním přístrojem (se zatěžovacími odpory) nebo
s přívěsem.
34. Všechna vedení připevněte kabelovými svorkami a všechny demotované díly opět zabudujte.
VW Amarok
321 702 391 101 - 003- 27/11
33
Monteringsanvisning:
Elektroanläggning för släpvagnskoppling
Viktiga anvisningar
Läs monteringsanvisningen före arbetets början.
Inbyggnadssatsen får endast monteras av behörig personal.
Varning - Koppla loss batteriet!
Risk för skador i fordonselektroniken, elektroniskt sparade uppgifter kan gå förlorade.
Läs av buffertminnet före arbetets början.
Använd ev. underhållsladdning.
Hänvisning
Observera följande punkter under monteringen:
•
Kablar får inte klämmas eller skadas.
•
Montera samtliga packningar enligt anvisning.
•
Packningen för stickkontakten skall placeras på isoleringsslangen och inte på de
separata kablarna.
•
Dra kablarna på sådant sätt att de vare sig nöter eller knäcks mot karossdelar.
•
Dra aldrig kablar i närheten av avgassystemet.
En icke fungerande släpvagnslykta (även körriktningsvisare, inte backlykta och dimstrålkastare)
visas med varningslampa för icke fungerande lykta i kombiinstrumentet. En extra kontrollampa
(C2) för kontroll av körriktningsvisaren på släpvagnen finns inte i fordonet.
Dragfordonets dimstrålkastare inaktiveras vid tillkopplad släpvagn.
Montera en dimstrålkastare på släpvagnen om sådan saknas.
En adapter för stickkontakten får endast användas när släpvagnen är tillkopplad. Demontera
adaptern när släpvagnen kopplas loss.
Kontrollera släpvagnsfunktionen med tillkopplad släpvagn eller kontrollutrustning med
belastningsmotstånd.
Tekniska ändringar förbehålles.
34
321 702 391 101 - 003- 27/11
VW Amarok
Montera in elinsats
1. Koppla bort batteriet.
2. Ta ev. bort följande skydd och förklädnader:
•
Insida
- Förklädnad nedanför styrpelaren
- Lossa reläapparathållaren
- Lossa säkringsdosan
- Förklädnad mittentunnel/handbromsspak
Montera eluttag
3. För mikrobrytarhuset och kontaktinsatsen genom hålet i släpvagnsanordningens tvärrör resp.
eluttagshållaren (Bild 1/1) och tryck in dem i det bifogade eluttagshuset.
4. Skruva fast eluttaget på tvärröret resp. eluttagshållaren (bild 1/1) med de medföljande
skruvarna.
Montera in elinsats
5. Stick ihop/haka samman de två ledarändarna med de 14-poliga kontakterna och fäst dem på
den därför avsedda platsen (Bild 1/2) baktill vid Cargoplåten.
6. Kabelbanden som håller fast ledningen till skyltbelysningen vid tuckerbultarna ska tas bort
(Bild 1/10).
7. Bind ihop ledningsträngen samt ledningen till skyltbelysningen med de medföljande
kabelbanden (med sockel) och fäst med sockeln på tuckerbultarna. (Bild 1/10).
8. Anslut de bruna ledningarna till massapunkten (Bild 1/3) på fordonssidan vid Cargoplåten
med ringöglan.
9. Dra ledningssatsen med 9-ledare längs ledningssträngarna på fordonssidan till det 42-poliga
kopplingsstället Chassis (Bild 1/4).
10. Spärra upp den 42-poliga kontaktanslutningen på fordonssidan och dra isär den.
11. Ta bort blindpropparna ur kammarna och haka fast de enskilda ledarna från de två 9-poliga
ledningssatserna i de två kontakterna på följande sätt:
VW Amarok
321 702 391 101 - 003- 27/11
35
Ytterområde
Kammarnummer
(ingen förändring)
12
Innerområde
(ta ur den som finns och
stick in i något av de 1-poliga
husen)
sv (1) ledn.
vt
28
gr (från 1-pol. hus)
gr/vt
29
sv (2)
sv/bl
32
sv/bl
sv/grö
37
sv/grö
sv/vt
38
sv/vt
gr/rd
39
gr/rd
rd/sv
40
rd/sv
gr/sv
41
gr/sv
sv/rd
42
sv/rd
12. Fäst anslutningsapparaten för släpet på den därför avsedda platsen med de bifogade
skruvarna och muttrarna (Bild 1/6).
13. Dra ledningssträngen med två kontakter till styrenheten för släpet (Bild 1/6). Stick in och haka
fast det röda 12 faldiga kontakthuset och det svarta 16 faldiga kontakthuset i de avsedda
stickplatserna på anslutningsapparaten för släpet.
14. Dra den resterade ledningsträngen till säkringsdosan (Bild 1/8) och till BCM (Board Control
Management) (Bild 1/9).
15. Anslut de bruna ledningarna till massapunkten (Bild 1/5) på fordonssidan nere vid A-pelaren
med ringöglan.
16. Öppna sekundärspärren på säkringsdosan och ta ur den säkrade ledningen ur kammare 1
(Kl.15) och sätt in den i det 1 poliga huset som befinner sig -på ledningssatsen. Sätt tillbaka
den separata ledningen svart/blå från ledningssatsen i Kammare 1 på säkringshållaren. Stick
samman de nu öppna 1-poliga husen.
17. Röd ledning i stickplats 39, röd/svart ledning i stickplats 40 och röd/blå ledning i stickplats 41.
18. Stick in de 3 kontakterna från den medföljande separata ledningssatsen i ingångssidan på
stickplatserna 39-41 på säkringshållaren och stäng sekundärspärren.
19. Dra ledningsänden med ringkabelskon genom en lämplig genomföring i monteringsplattans
hylsa och ända till huvudsäkringslådan (Bild 1/7) i motorrummet.
OBS!
Täta den nya genomföringen i monteringsplattans hylsa så att den håller tätt mot fuktighet
igen!
36
321 702 391 101 - 003- 27/11
VW Amarok
20. Skruva fast ringöglan på det säkrade stället på säkring F6.
21. Spärra upp den svarta kontakten (stickplats A) på BCM och öppna kontaktbäraren genom att
förskjuta den. Lossa följande ledning och sätt i den i det 3-poliga vita hylshuset som befinner
sig på ledningssatsen:
-
Ledning från kammare 43 in i något av de vita husen i kammare 2.
22. Sätt i den separata ledningen svart/röd från ledningssatsen i den nu fria kammaren 43 på den
svarta kontakten.
23. Anslut de svarta kontaktbärarna igen genom att förskjuta dem, haka fast dem i den svarta
täckkåpan och stick i och spärra kontakten på BCM (stickplats A).
24. Spärra upp den vita kontakten (stickplats B) på BCM och öppna kontaktbäraren genom att
förskjuta den. Lossa följande ledningar och sätt i den i det 3-poliga svarta hylshuset som
befinner sig på ledningssatsen:
-
Orange/brun ledning från kammare 21 i något av de svarta husen i kammare 1.
-
Orange/grön ledning från kammare 20 i något av de svarta husen i kammare 3.
25. Sätt i de separata ledningarna orange/brun och orange/grön ur ledningssatsen i de nu lediga
kammarna 20 och 21 på den vita kontakten så att färgerna stämmer.
26. Anslut de svarta kontaktbärarna igen genom att förskjuta dem, haka fast dem i den vita
täckkåpan och stick i och spärra kontakten på BCM (stickplats B).
27. Stick ihop de nu öppna 3-poliga svarta och vita husen.
28. Sätt i de medföljande säkringarna på följande sätt:
-
15 A-säkringar i stickplatserna 39, 40 och 41
VW Amarok
321 702 391 101 - 003- 27/11
37
Kontrollera funktionen
29. Anslut bilbatteriet igen.
30. Koda gateway på fordonssidan enligt nedanstående beskrivning med ett service-testinstrument
för funktionsutvidgningen släpvagnsanordning:
•
Adressord ”19” diagnos-interface för databuss.
o
Välj funktion 008 kodning (tjänst $22).
Välj monteringslista 008.02.
•
Välj adressord “69“ släpvagnsfunktion.
o
Ändra till “Kodat“.
Fortsätt kodningen enligt menyn.
•
022 Avsluta utgivningen.
31. På bilar med parkeringshjälp måste styrdonet parkeringshjälp kodas på följande sätt:
•
Fordonssjälvdiagnos
o 10 Parkeringshjälp II
Tillgång Privilege
Security Access
o Logga in code _ _ _ _ _ (att hitta de tillbehör ETKA
under deras e-kit Del nummer) sluta
009 Koda styrdon
• 009 02 Klartext kodning
o Släpvagn Dragkrok löstagbar
32. Genomför avslutningsvis som vid starten en systemkontroll via ”Styrd felsökning” och radera
ev. felkoder.
•
33. Kontrollera släpvagnsfunktionen med ett lämpligt testinstrument (med belastningsmotstånd)
eller med en släpvagn.
34. Fixera alla ledningar med kabelband och återmontera alla demonterade delar igen.
38
321 702 391 101 - 003- 27/11
VW Amarok
Instrukcja montaŜu:
Instalacja elektryczna haka holowniczego
PL
WaŜne wskazówki
Przed rozpoczęciem pracy przeczytaj instrukcję montaŜu.
Elektroniczny zestaw montaŜowy moŜe zostać zamontowany wyłącznie przez wykwalifikowany
personel.
Uwaga - odłącz zaciski od akumulatora!
Uszkodzenie elektroniki pojazdu moŜe doprowadzić do utraty danych elektronicznych.
Przed rozpoczęciem pracy zabezpiecz dane zapisane w pamięci błędów na innym
nośniku.
W razie potrzeby zastosuj urządzenie podtrzymujące prąd spoczynkowy.
Wskazówka
Przy montaŜu zwróć szczególną uwagę na następujące punkty:
•
Przewody nie mogą być zaklinowane ani uszkodzone.
•
Prawidłowo zamontuj wszystkie elementy uszczelniające.
•
Uszczelka gniazda powinna być nałoŜona na izolację zewnętrzną, a nie na pojedyncze
Ŝyły kabla.
•
Poprowadź przewody tak, aby nie zaginały się i nie ocierały o pojazd.
•
Nie kładź przewodów w bezpośredniej bliskości układu wydechowego.
Awaria jednego ze świateł przyczepy (równieŜ kierunkowskazów, lecz nie reflektora biegu
wstecznego i tylnego światła przeciwmgielnego) sygnalizowana jest przez kontrolkę awarii
świateł na zestawie wskaźników deski rozdzielczej. Pojazd nie posiada dodatkowej kontrolki (C2)
słuŜącej do kontroli kierunkowskazów przyczepy.
W pojeździe holującym przyczepę wyłączone jest tylne światło przeciwmgielne.
Jeśli przyczepa nie posiada tylnego światła przeciwmgielnego, naleŜy je zamontować.
Adapter gniazda moŜe być uŜywany tylko w trakcie holowania przyczepy. Po zakończeniu
holowania naleŜy zdjąć adapter gniazda.
Funkcje przyczepy naleŜy sprawdzić z podłączoną przyczepą lub za pomocą przyrządu
kontrolnego z opornością obciąŜenia.
Zmiany techniczne zastrzeŜone!
VW Amarok
321 702 391 101 - 003- 27/11
39
MontaŜ zestawu elektrycznego
1. Odłączyć akumulator.
2. W razie potrzeby zdjąć następujące pokrywy i osłony:
•
Wnętrze
- Osłona pod kolumną kierownicy
- Zluzować uchwyty przekaźników
- Zluzować skrzynkę bezpiecznikową
- Osłona tunelu środkowego / dźwigni hamulca ręcznego
Zamontować gniazdko wtykowe
3. PrzełoŜyć obudowę mikrowyłącznika i wkład z zestykami przez otwór w rurze poprzecznej
AHV wzgl. w uchwycie gniazdka (rys. 1/1) i wcisnąć do znajdującej się w komplecie obudowy
gniazdka.
4. Przykręcić gniazdko znajdującymi się w komplecie śrubami do rury poprzecznej wzgl.
uchwytu gniazdka (rys. 1/1).
MontaŜ zestawu elektrycznego
5. Złączyć dwa końce przewodów wtykami 14-biegunowymi zatrzaskując je i zamocować je z
tyłu na podłodze skrzyni ładunkowej, w przewidzianym do tego celu miejscu (rys. 1/2).
6. Opaski kablowe, którymi przewód oświetlenia tablicy rejestracyjnej zamocowany jest do
trzpieni, naleŜy usunąć (rys. 1/10).
7. Związać wiązkę kablową oraz przewód oświetlenia tablicy rejestracyjnej dołączonymi w
komplecie opaskami kablowymi (z cokołem) i zamocować cokołami do trzpieni (rys. 1/10).
8. Podłączyć brązowe przewody z końcówką oczkową do punktu masy pojazdu (rys. 1/3) na
podłodze skrzyni ładunkowej.
9. UłoŜyć 9-Ŝyłowy zestaw przewodów wzdłuŜ wiązek kablowych pojazdu do złącza 42biegunowego w podwoziu (rys. 1/4).
10. Odblokować 42-biegunowe złącze wtykowe pojazdu i rozłączyć je.
11. Usunąć zaślepki z komór i zatrzasnąć poszczególne przewody z obu zestawów 9-Ŝyłowych w
obu częściach połączenia wtykowego w następujący sposób:
40
321 702 391 101 - 003- 27/11
VW Amarok
Na zewnątrz
Numer komory
(bez zmian)
12
Wewnątrz
(istniejące usunąć i
do znajdującej się w
komplecie obudowy 1bieg.)
włoŜyć przewód cz.-b.
biały
28
szary (z obudowy 1-bieg.)
szary/biały
29
czarno-biały (2)
czarno-biały/niebieski
32
czarno-biały/niebieski
czarno-biały/zielony
37
czarno-biały/zielony
czarno-biały/biały
38
czarno-biały/biały
szary/czerwony
39
szary/czerwony
czerwony/czarno-biały
40
czerwony/czarno-biały
szary/czarno-biały
41
szary/czarno-biały
czarno-biały/czerwony
42
czarno-biały/czerwony
12. Zamocować złącze przyczepy do przewidzianego do tego celu miejsca znajdującymi się w
komplecie śrubami i nakrętkami (rys. 1/6).
13. UłoŜyć wiązkę przewodów z dwoma wtykami do sterownika przyczepy (rys. 1/6). WłoŜyć
czerwoną obudowę wtyku 12-bieg. i czarną 16-bieg. do przewidzianych miejsc złącza
przyczepy i zatrzasnąć je.
14. Ostatnią wiązkę przewodów ułoŜyć do puszki bezpiecznikowej (rys. 1/8) i do BCM (rys. 1/9).
15. Podłączyć brązowy przewód z końcówką oczkową do punktu masy pojazdu (rys. 1/5) u dołu
słupka A.
16. Otworzyć blokadę wtórną puszki bezpiecznikowej, wyjąć zabezpieczony przewód z komory 1
(zacisk 15) i umieścić go w obudowie 1-bieg. znajdującej się w zestawie przewodów. WłoŜyć
pojedynczy przewód czarno/niebieski z powrotem do komory 1 uchwytu bezpieczników.
Złączyć połówki otwartej obudowy 1-biegunowej.
17. WłoŜyć przewód czerwony do gniazda nr 39, czerwono/czarny - do gniazda 40 oraz
czerwono/niebieski do gniazda 41.
18. WłoŜyć 3 zestyki z dołączonego w komplecie zestawu przewodów do strony wejściowej
gniazd 39-41 uchwytu bezpieczników i zamknąć blokadę wtórną.
19. PrzełoŜyć koniec przewodu z końcówką oczkową przez odpowiedni przepust w tulejce płyty
montaŜowej do głównej skrzynki bezpiecznikowej (rys. 1/7) w komorze silnika.
Uwaga
Uszczelnić nowy przepust w tulejce płyty montaŜowej tak, aby wilgoć nie przedostała się do
środka!
VW Amarok
321 702 391 101 - 003- 27/11
41
20. Przykręcić końcówkę oczkową po stronie zabezpieczonej do bezpiecznika F6.
21. Odblokować czarny wtyk przy BCM (gniazdo A) i otworzyć element nośny kontaktu
przesuwając go. Odblokować następujący przewód i włoŜyć do znajdującej się w zestawie
przewodów 3-biegunowej białej obudowy wtyku:
-
Przewód z komory 43 do komory 2 białej obudowy.
22. Pojedynczy przewód z zestawu, koloru czarno/czerwonego, włoŜyć do zwolnionej komory 43
czarnego wtyku.
23. Połączyć czarne elementy nośne kontaktów zsuwając je, zatrzasnąć w czarnej pokrywie i
włoŜyć wtyk do BCM (gniazdo A), a następnie zablokować.
24. Odblokować biały wtyk przy BCM (gniazdo B) i otworzyć element nośny kontaktu
przesuwając go. Odblokować następujące przewody i włoŜyć do znajdującej się w zestawie
przewodów 3-biegunowej czarnej obudowy wtyku:
-
Przewód pomarańczowo/brązowy z komory 21 do komory 1 znajdującej się w komplecie
czarnej obudowy.
-
Przewód pomarańczowo/zielony z komory 20 do komory 3 znajdującej się w komplecie
czarnej obudowy.
25. Pojedyncze przewody z zestawu przewodów: pomarańczowo/brązowy i
pomarańczowo/zielony włoŜyć do zwolnionych komór 20 i 21 białego wtyku, zgodnie z
kolorami.
26. Połączyć czarne elementy nośne kontaktów zsuwając je, zatrzasnąć w białej pokrywie i
włoŜyć wtyk do BCM (gniazdo B), a następnie zablokować.
27. Złączyć odpowiednie połówki otwartych obudów 3-biegunowych - czarnej i białej.
28. Znajdujące się w komplecie bezpieczniki włoŜyć do puszki bezpiecznikowej następująco:
-
42
Bezpieczniki 15 A do gniazd 39, 40 i 41
321 702 391 101 - 003- 27/11
VW Amarok
Kontrola działania
29. Ponownie podłącz akumulator pojazdu.
30. Aby umoŜliwić rozszerzenie funkcji haka holowniczego, naleŜy bramkę pojazdu (gateway)
zakodować za pomocą testera serwisowego w następujący sposób:
•
Słowo adresowe „19“ Interfejs diagnostyczny magistrali danych.
o
Wybierz funkcję 008, kodowanie (Opcja $22) „Odczyt/zapis długiego
kodowania“.
o
Wybierz funkcję 008.02
Wybierz słowo adresowe „69“ Funkcja przyczepy.
•
Zmień na „Zakodowano“.
o
Kontynuuj kodowanie zgodnie z menu.
Zakończ funkcję „022“ Wyświetlanie.
31. W przypadku pojazdów z odległości parking sterowania II muszą być kodowane w
następujący sposób:
•
Pojazd autodiagnostyki
o 10 Parking pomoc II
Privilege Access
Security Access
o Logincode _ _ _ _ _ (znaleźć akcesoria Etka pod ich
liczba części e-kit) zamknij
009 Kodowanie
•
•
009 02 Kodowanie tekstu Clear
o Przyczepy Zdejmowany hak holowniczy
32. Na zakończenie naleŜy, podobnie jak na początku, przeprowadzić test systemu za pomocą
funkcji „Wspomagane wyszukiwanie błędów“ i skasować ewentualne kody błędów.
33. Sprawdź funkcje przyczepy za pomocą odpowiedniego przyrządu kontrolnego (z opornością
obciąŜenia) lub poprzez podłączenie przyczepy.
34. W razie potrzeby podwiąŜ nadwymiarowe przewody, zamocuj wszystkie przewody za pomocą
opasek kablowych i zamontuj ponownie wszystkie zdemontowane uprzednio części.
VW Amarok
321 702 391 101 - 003- 27/11
43
Руководство по монтажу:
электрическое оборудование прицепного устройства
RUS
Важные замечания
Прежде чем начать работать, читать инструкции по установке.
Электрический комплект может быть установлен только квалифицированным персоналом.
Внимание - Отсоедините батарею!
Повреждение транспортного средства, электроника, хранимой в электронном
виде могут быть потеряны данные auslesen.
начала работы ошибка памяти. спокойном сохранения текущего использовать
устройство.
Ссылка
При установке на следующие моменты, в частности:
•
Кабели могут быть пережат или повреждены. Fit
•
Все уплотнители должным образом.
•
Выход печать необходимо установить на изоляционный рукав, а не на отдельные
провода.
•
Кабели, чтобы изгиб не тереть на транспортном средстве.
•
Линий не в непосредственной близости Система выпуска выхлопных газов
двигаться.
Тот факт, подвесные лампы (в том числе показателей, а не вспять и задние
противотуманные фары) показан индикатор неудачи на этом инструменте.
Дополнительного индикатора (C2) для управления указателями поворота на прицепе, в
автомобиле нет.
Когда прицеп задние противотуманные фары транспортного средства-тягача выключен.
быть установлена на любой ошибки в свете надо.
Разъем адаптера может быть использовано только в прицепе. Удалить, если прицеп имеет
разъем адаптера.
Осмотр прицепа, с использованием прицепа или тест с нагрузкой резисторов.
Изменения вносятся без уведомления!
44
321 702 391 101 - 003- 27/11
VW Amarok
Монтаж электрокомплекта
1. Отсоединить батарею.
2. При необходимости снять следующие крышки и кожухи:
•
Салон
- Кожух под рулевой колонкой
- Отсоединить реле для монтажа навесного оборудования
- Отсоединить коробку предохранителей
- Кожух центрального туннеля / рычага ручного тормоза
Монтаж розетки
3. Корпус микровыключателя и контактную вставку ввести через отверстие в поперечной
трубке AHV / держателе розетки (рис. 1/1) и вдавить в приложенный в комплекте корпус
розетки.
4. Привинтить розетку приложенными в комплекте винтами к поперечной трубке /
держателю розетки (рис. 1/1).
Монтаж электрокомплекта
5. Состыковать / зафиксировать два конца проводов с 14-конт. штекерами и закрепить
сзади на грузовом листе в предусмотренном для этого месте (рис. 1/2).
6. Кабельные стяжки, которыми провод освещения номерного знака закреплен на болтах,
следует снять (рис. 1/10).
7. С помощью приложенных в комплекте кабельных стяжек (с основанием) связать жгут
проводов, а также провод освещения номерного знака и закрепить основанием на
болтах. (рис. 1/10).
8. Коричневые провода закрепить с помощью проушин в центре масс стороны автомобиля
(рис. 1/3) на грузовом листе.
9. Проложить 9-жильный комплект проводов вдоль жгутов проводов стороны автомобиля
до 42-конт. монтажной колодки шасси (рис. 1/4).
10. Отпереть и разомкнуть 42-конт. штекерный разъем стороны автомобиля.
11. Удалить заглушку из названных выше камер и зафиксировать отдельные провода
обоих 9-жильных комплектов проводов на двух штекерах следующим образом:
VW Amarok
321 702 391 101 - 003- 27/11
45
Снаружи
Камера №
Внутри
(изменений нет)
12
(имеющиеся провода наружу и внутрь,
приложенный 1-конт. корпус)
Вставить черный провод
бел
28
сер (наруж. 1-конт. корпус)
сер/бел
29
чер (2)
чер/син
32
чер/син
чер/зел
37
чер/зел
чер/бел
38
чер/бел
сер/кра
39
сер/кра
кра/чер
40
кра/чер
сер/чер
41
сер/чер
чер/кра
42
чер/кра
12. Закрепить устройство подключения прицепа в предусмотренном для него месте
приложенными в комплекте винтами и гайками (рис. 1/6).
13. Проложить комплект проводов с двумя штекерами до блока управления прицепом (рис.
1/6). Вставить красный корпус 12-конт. штекера и черный корпус 16-конт. штекера в
предусмотренные гнезда устройства подключения прицепа и зафиксировать.
14. Проложить оставшийся комплект проводов к коробке предохранителей (рис. 1/8) и BCM
(рис. 1/9).
15. Коричневый провод закрепить с помощью проушин в центре масс стороны автомобиля
(рис. 1/5) снизу на А-стойке.
16. Снять вторичную блокировку на коробке предохранителей и извлечь защищенный
провод из камеры 1 (Kl.15) и вставить в 1-конт. корпус, находящийся на комплекте
проводов. Снова ввести отдельный "черный/синий" провод от комплекта проводов в
камеру 1 на держателе предохранителя. Соединить открытый 1-конт. корпус.
17. Вставить красный провод в гнездо 39, провод красный/черный в гнездо 40, а провод
красный/синий в гнездо 41.
18. Вставить 3 контакта из приложенного в комплекте отдельного набора проводов во
входную сторону гнезд 39-41 держателя предохранителя и замкнуть вторичную
блокировку.
19. Проложить конец провода с кольцевым кабельным наконечником через подходящий
ввод в воронке монтажной плиты до основной коробки предохранителей (рис. 1/7) под
капотом.
Указание
Снова загерметизировать новый ввод в воронке монтажной пластины для защиты от
попадания влаги внутрь!
46
321 702 391 101 - 003- 27/11
VW Amarok
20. Привинтить проушину на защищенной стороне на предохранителе F6.
21. На BCM освободить черный штекер (гнездо A) и отпереть контактодержатель, сдвинув
его. Разблокировать следующий провод и вставить в находящийся на комплекте
проводов 3-контактный белый корпус розетки:
-
Провод из камеры 43 в камеру 2 приложенный в комплекте белый корпус.
22. Из комплекта проводов вставить отдельный провод черный/красный в освободившуюся
камеру 43 черного штекера.
23. Снова соединить друг с другом черные контактодержатели, зафиксировать в черной
крышке и вставить штекер на BCM (гнездо A) и зафиксировать.
24. На BCM освободить белый штекер (гнездо В) и отпереть контактодержатель, сдвинув
его. Разблокировать следующие провода и вставить в находящийся на комплекте
проводов 3-контактный черный корпус розетки:
-
Провод оранжевый/коричневый из камеры 21 в камеру 1 приложенный в комплекте
черный корпус.
-
Провод оранжевый/зеленый из камеры 20 в камеру 3 приложенный в комплекте
черный корпус.
25. Вставить из комплекта проводов отдельные провода оранжевый/коричневый и
оранжевый/зеленый в освободившиеся камеры 20 и 21 белого штекера с соблюдением
цветов.
26. Снова соединить друг с другом черные контактодержатели, зафиксировать в белой
крышке и вставить штекер на BCM (гнездо В) и зафиксировать.
27. Соединить открытые 3-конт. черный и белый корпуса.
28. Вставить приложенные в комплекте предохранители в коробку предохранителей
следующим образом:
-
Предохранители 15 A в гнезда 39, 40 и 41
VW Amarok
321 702 391 101 - 003- 27/11
47
Чековая операция
29. Подключите аккумулятор транспортного средства.
30. Для того чтобы расширение функций буксире, транспортное средство должно быть
целью (шлюз) для кодирования воспользоваться услугой тестер следующим образом:
•
адрес слова "19" автобус диагностический интерфейс danych.
o
Выберите функцию 008, кодирование (опционально $ 22) "чтение / запись
длительных кодирования" .
Выберите функцию § 008,02
•
Выберите адрес слова "69" Функция прицепом.
o
Изменение на "платные".
Продолжить кодирования в соответствии с меню.
§ Конец функции "022" Экран ".
31. Для автомобилей с парковки блока управления II должны быть закодированы как
следует:
•
Автомобильные самодиагностики
o 10 Система помощи при парковке II
права доступа
Безопасность доступа
o Войти кодекса _ _ _ _ _ (чтобы найти аксессуары
ETKA под их число Часть E-кит.) выход
009 Кодирования
•
•
009 02 Убрать текст кодировки
o Трейлер Съемный фаркоп
32. В конце ее, как в начале, проверить систему с помощью "Помощь Поиск ошибок и
стереть коды ошибок.
33. Узнай о прицеп с соответствующим устройством управления (при сопротивлении
нагрузки) или при подключении прицепа.
34. В случае необходимости, провода перевязки негабаритных, приложите все кабели с
помощью кабеля зажимами и закрепите его обратно все ранее изъятые компоненты.
48
321 702 391 101 - 003- 27/11
VW Amarok

Einbauanleitung: Elektroanlage für Anhängevorrichtung

Transkrypt

Podobne dokumenty

AR T 16 -- 02
