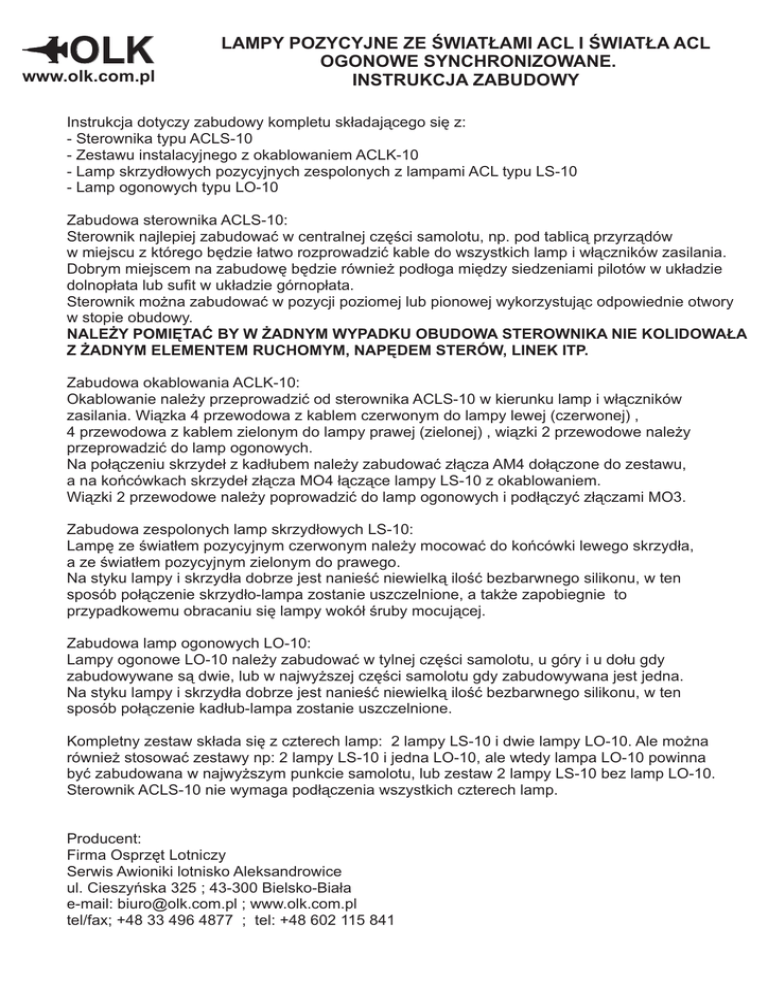

Instruckja zabudowy lamp LS-10

OLK
www.olk.com.pl
LAMPY POZYCYJNE ZE ŒWIAT£AMI ACL I ŒWIAT£A ACL
OGONOWE SYNCHRONIZOWANE.
INSTRUKCJA ZABUDOWY
Instrukcja dotyczy zabudowy kompletu sk³adaj¹cego siê z:
- Sterownika typu ACLS-10
- Zestawu instalacyjnego z okablowaniem ACLK-10
- Lamp skrzyd³owych pozycyjnych zespolonych z lampami ACL typu LS-10
- Lamp ogonowych typu LO-10
Zabudowa sterownika ACLS-10:
Sterownik najlepiej zabudowaæ w centralnej czêœci samolotu, np. pod tablic¹ przyrz¹dów
w miejscu z którego bêdzie ³atwo rozprowadziæ kable do wszystkich lamp i w³¹czników zasilania.
Dobrym miejscem na zabudowê bêdzie równie¿ pod³oga miêdzy siedzeniami pilotów w uk³adzie
dolnop³ata lub sufit w uk³adzie górnop³ata.
Sterownik mo¿na zabudowaæ w pozycji poziomej lub pionowej wykorzystuj¹c odpowiednie otwory
w stopie obudowy.
NALE¯Y POMIÊTAÆ BY W ¯ADNYM WYPADKU OBUDOWA STEROWNIKA NIE KOLIDOWA£A
Z ¯ADNYM ELEMENTEM RUCHOMYM, NAPÊDEM STERÓW, LINEK ITP.
Zabudowa okablowania ACLK-10:
Okablowanie nale¿y przeprowadziæ od sterownika ACLS-10 w kierunku lamp i w³¹czników
zasilania. Wi¹zka 4 przewodowa z kablem czerwonym do lampy lewej (czerwonej) ,
4 przewodowa z kablem zielonym do lampy prawej (zielonej) , wi¹zki 2 przewodowe nale¿y
przeprowadziæ do lamp ogonowych.
Na po³¹czeniu skrzyde³ z kad³ubem nale¿y zabudowaæ z³¹cza AM4 do³¹czone do zestawu,
a na koñcówkach skrzyde³ z³¹cza MO4 ³¹cz¹ce lampy LS-10 z okablowaniem.
Wi¹zki 2 przewodowe nale¿y poprowadziæ do lamp ogonowych i pod³¹czyæ z³¹czami MO3.
Zabudowa zespolonych lamp skrzyd³owych LS-10:
Lampê ze œwiat³em pozycyjnym czerwonym nale¿y mocowaæ do koñcówki lewego skrzyd³a,
a ze œwiat³em pozycyjnym zielonym do prawego.
Na styku lampy i skrzyd³a dobrze jest nanieœæ niewielk¹ iloœæ bezbarwnego silikonu, w ten
sposób po³¹czenie skrzyd³o-lampa zostanie uszczelnione, a tak¿e zapobiegnie to
przypadkowemu obracaniu siê lampy wokó³ œruby mocuj¹cej.
Zabudowa lamp ogonowych LO-10:
Lampy ogonowe LO-10 nale¿y zabudowaæ w tylnej czêœci samolotu, u góry i u do³u gdy
zabudowywane s¹ dwie, lub w najwy¿szej czêœci samolotu gdy zabudowywana jest jedna.
Na styku lampy i skrzyd³a dobrze jest nanieœæ niewielk¹ iloœæ bezbarwnego silikonu, w ten
sposób po³¹czenie kad³ub-lampa zostanie uszczelnione.
Kompletny zestaw sk³ada siê z czterech lamp: 2 lampy LS-10 i dwie lampy LO-10. Ale mo¿na
równie¿ stosowaæ zestawy np: 2 lampy LS-10 i jedna LO-10, ale wtedy lampa LO-10 powinna
byæ zabudowana w najwy¿szym punkcie samolotu, lub zestaw 2 lampy LS-10 bez lamp LO-10.
Sterownik ACLS-10 nie wymaga pod³¹czenia wszystkich czterech lamp.
Producent:
Firma Osprzêt Lotniczy
Serwis Awioniki lotnisko Aleksandrowice
ul. Cieszyñska 325 ; 43-300 Bielsko-Bia³a
e-mail: [email protected] ; www.olk.com.pl
tel/fax; +48 33 496 4877 ; tel: +48 602 115 841
OLK
www.olk.com.pl
+ 14,8 V zasilanie 1
Czerwony
+ 14,8 V zasilanie 9
2
Masa zasilania
Czarny
10
Masa zasilania
3
Masa
Nie pod³¹czony
8
¯ó³ty
Anoda ACL prawa 6
Katoda ACL prawa 7 Niebieski
Bia³y
Anoda ACL ogonowa 13
Fioletowy
Katoda ACL ogonowa 14
Bia³y
Anoda ACL ogonowa 11
Fioletowy
Katoda ACL ogonowa 12
Niebieski
Katoda ACL lewa 5
¯ó³ty
4
Anoda ACL lewa
Nie pod³¹czony 15
D
M
DB15
+ 13V do œwiate³ ACL
MASA
+ 13V do œwate³ pozycyjnych
Czarny
Pomarañczowy
ACLS-10
LAMPY POZYCYJNE ZE ŒWIAT£AMI ACL I ŒWIAT£A ACL
OGONOWE SYNCHRONIZOWANE.
SCHEMAT INSTALACJI ELEKTRYCZNEJ
Czarny
¯ó³ty
Niebieski
+ POZYCYJ
MASA
ANODA ACL
KATODA ACL
M
MO 4
1
2
3
4
D
Z³¹cze
skrzyd³o - lampa
4
3
2
1
Czerwony
Czarny
¯ó³ty
Niebieski
+ POZYCYJ
MASA
ANODA ACL
KATODA ACL
M
AM 4
Czerwony
1
Czarny
2
¯ó³ty
3
Niebieski
4
D
Z³¹cze
kad³ub - skrzyd³o
3
1
Zielony
+ POZYCYJ
MASA
ANODA ACL
KATODA ACL
Czarny
¯ó³ty
Niebieski
D
2
2
3
2
1
Z³¹cze MO3D widok
na ty³ od strony
wchodz¹cych kabli
MO 4
Lampa ACL
ogonowa 1
1
3
ANODA ACL
Bia³y
1
2
Fiolet
KATODA ACL 3
M
D
MO 3
Z³¹cze
lampy ogonowej
Z³¹cze AM4D
widok na ty³ od strony
wchodz¹cych kabli
1
2
LO-10
3
Z³¹cze MO3D widok
na ty³ od strony
wchodz¹cych kabli
Bia³y
Fioletowy
Lampa ACL
ogonowa 1
ANODA ACL
Bia³y
1
2
Fiolet
KATODA ACL 3
M
D
MO 3
Z³¹cze
lampy ogonowej
Zielony
1
Czarny
2
¯ó³ty
3
Niebieski
4
M
Z³¹cze
skrzyd³o - lampa
LO-10
4
Z³¹cze MO4M widok
na ty³ od strony
wchodz¹cych kabli
D
Z³¹cze AM4M widok
na ty³ od strony
wchodz¹cych kabli
Bia³y
4
Niebieski
+ POZYCYJ
MASA
ANODA ACL
KATODA ACL
2
Fioletowy
3
Zielony
Czarny
¯ó³ty
Z³¹cze
kad³ub - skrzyd³o
4
Z³¹cze MO4D widok
na ty³ od strony
wchodz¹cych kabli
1
AM 4
1
2
3
4
M
Lampa zespolona skrzyd³owa
prawa(zielona + ACL)
LS-10
Czerwony
LS-10
Lampa zespolona skrzyd³owa
lewa (czerwona + ACL)
Sterownik lamp ACL
synchronizowanych
OLK
www.olk.com.pl
LAMPY POZYCYJNE ZE ŒWIAT£AMI ACL I ŒWIAT£A ACL
OGONOWE SYNCHRONIZOWANE.
SCHEMAT ZESTAWU INSTALACYJNEGO ACLK-10
Czerwony
Czarny
Pomarañczowy
+ 13V do œwiate³ ACL
MASA
+ 13V do œwate³ pozycyjnych
L = 8m
DO STEROWNIKA
LAMP ACLS-10
L = 8m
L = 4m
Kable do œwiate³
ogonowych LO-10
L = 4m
2
1
3
3
1
2
4
4
Z³¹cze AM4D
widok na ty³ od strony
wchodz¹cych kabli
Z³¹cze AM4M widok
na ty³ od strony
wchodz¹cych kabli
3
4
4
3
1
2
2
1
Z³¹cze MO4M widok
na ty³ od strony
wchodz¹cych kabli
3
2
1
Z³¹cze MO3D widok
na ty³ od strony
wchodz¹cych kabli
Z³¹cze AM4 , Po³aczenie Kad³ub - Skrzyd³o dla kabli skrzyd³owych.
Nale¿y montowaæ w miejscu po³aczenia skrzyd³a z kad³ubem.
Z³¹cze MO4 Po³¹czenie lampy LS-10 przy koñcówce skrzyd³a
z instalacj¹ w skrzydle.
Z³¹cze MO4D widok
na ty³ od strony
wchodz¹cych kabli
1
2
3
Z³¹cze MO3D widok
na ty³ od strony
wchodz¹cych kabli
Z³¹cze MO3 , Po³aczenie lampy ogonowej LO-10
z instalacj¹
Kable do œwiate³
skrzyd³owych LS-10
