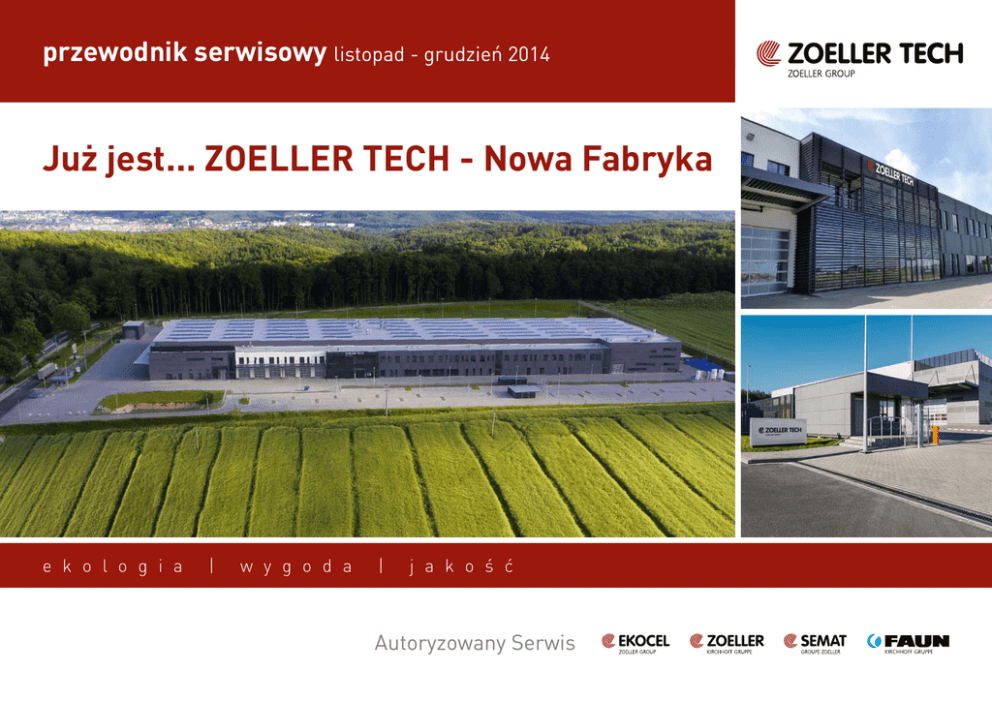

przewodnik serwisowy listopad - grudzień 2014
Już jest... ZOELLER TECH - Nowa Fabryka
e k o l o g i a
|
w y g o d a
|
j a k o ś ć
Autoryzowany Serwis
Nowa Fabryka... Nowe Technologie... Nowa Teraźniejszość...
Nowa Siedziba: ul. Nowa 8, 84-123 Rekowo Górne
Powierzchnia działki:
70000m2
Powierzchnia użytkowa obiektu: 18800m2
Powierzchnia socjalno-biurowa: 5100m2
Szanowni Klienci,
Nieskromnie mówiąc w ostatnich latach, na terenie północnej Polski nie zaobserwowano tak wielkich inwestycji zarówno pod
względem stopnia zastosowania użytych nowoczesnych technologii połączonych z inowacyjnymi rozwiązaniami i ogromnym
naciskiem na ekologię inwestycji.
Nowa Hala została zaprojektowana i zbudowana według najnowszych standardów, dzięki którym została bardzo wysoko oceniona
przez międzynarodowe środowisko, a dzięki temu Firma Zoeller Tech została zakwalifikowana jako jedna z największych
i najnowocześniejszych producentów oferujących pojazdy i inne rozwiązania przeznaczone do utylizacji odpadów w Europie.
2
Zoeller Tech | Przewodnik Serwisowy
Wiecej informacji znajdziesz na kanale: YouTube/EKOCELZOELLER
3
Nie przegap super okazji!
Zamieszczone zdjęcia są tylko zdjęciami poglądowymi
Łożyska
Uszczelki odwołoka
(stary i nowy typ)
-10%
Pompy
Ciśnieniowy wkład filtra oleju
Podane ceny są cenami netto i nie zawierają podatku VAT.
4
Zamieszczone zdjęcia są tylko zdjęciami poglądowymi
Takiej oferty jeszcze nie było...
Nie zwlekaj, zadzwoń już dziś i zapytaj o szczegóły
Nr katalogowy: 5812201499
4-stopniowy siłownik teleskopowy ściany wypychającej
Rewelacyjna cena:
3 500 zł /szt.
Oferta ważna: do końca września 2014 lub do wyczerpania zapasów.
Maxymalna długość siłownika wynosi: 5000 mm (w stanie rozłożonym).
Podane ceny są cenami netto i nie zawierają podatku VAT.
58 774 89 87 Serwis Centrala / Sprzedaż części zamiennych
5
instrukcja sMAROWANIA
Rozmieszczenie
punktów
smarnych
7
12
12
5
10
12
6
10
8
12
3
2
11
9
12
12
1
4
Częstotliwość smarowania
NR
6
nazwa
codziennie
co tydzień
Ilość poszczególnych punktów smarnych
1
Klocek ślizgowy suwaka prawy oraz lewy
√
2
Sworzeń suwaka, prawa oraz lewa strona
√
NR
3
Łożysko ślizgowe górne siłownika hydr.suwaka, prawy i lewy
√
1
Klocek ślizgowy SUWAKA dolny
2 pkt.
4
Łożysko ślizgowe dolne siłownika hydr.suwaka, prawy i lewy
√
2
Sworzeń główny ZGARNIAK-SUWAK
2 pkt.
5
Łożysko ślizgowe górne siłownika hydr.podnoszenia odwłoka, prawe i lewe
√
3
Ucho górne siłownika SUWAKA
2 pkt.
6
Łożysko ślizgowe dolne siłownika hydr.podnoszenia odwłoka, prawe i lewe
√
4
Ucho dolne siłownika SUWAKA
2 pkt.
7
Sworzeń podnoszenia odwłoka prawy i lewy
√
5
Ucho górne siłownika podnoszenia odwłoka
2 pkt.
8
Łożysko ślizgowe górne siłownika hydr.zgarniaka, prawe i lewe
√
6
Ucho dolne siłownika podnoszenia odwłoka
2 pkt.
9
Łożysko ślizgowe dolne siłownika hydr.zgarniaka, prawe i lewe
√
7
Sworzeń zawieszenia odwłoka
2 pkt.
10
Wał przegubowy, przedni i tylny
√
8
Ucho górne siłownika ZGARNIAKA
2 pkt.
nazwa
11
Szyny prowadzenia ściany wypychającej, prawa oraz lewa strona
√
9
Ucho dolne siłownika ZGARNIAKA
12
Szyny prowadzenia suwaka, prawa i lewa strona
√
12
Szyny PRASY
ilość punktów
2 pkt.
12 pkt. lub 8 pkt.
WAżne! Przed smarowaniem należy oczyścić obszar wokół smarowniczki.
Dodatkowo należy przesmarować lub naoliwić wszystkie miejsca
łożyskowania ruchomych części.
Środki smarne
smarowanie
ręczne
UCS
BEKA-MAX
UCS
GROENEVELD
ARAL ARALUB HLP2
√
√
-
2
AVIVA AVIALITH 2 EP
√
√
-
3
AUTOL AGIP: GRUM/EP
TOP 2000
TOP 2000 W
√
√
-
4
BEACHEM: R
HUS L474
RHUS LT 2 EP
RHUS L 474 MWK
RHUS LZ EP 2
√
√
-
NR
1
10
10
10
11
11
5
BP LS EP2
√
√
-
6
DAEA GLISANTO EP2
√
-
-
7
ESSO BEACON EP2
√
-
-
8
FINA MARSON EP2
√
-
-
9
FUCHS DEA: R
ENOLIT H 443 HD88
RENOLIT CA-LZ
RENOLIT LZR 2 H
DOLON E EP2
DEALIT EP2
GLISSANDO 283 EP2
√
√
-
10
LUBRITECH: LAGERMEISTER EP2
LAGERMEISTER BF2
LAGERMEISTER 3000+
√
√
-
10
NR
nazwa
nazwa
11
KLUBER: KLUBERPLEX BEM 41-132
√
√
-
ilość punktów
12
MOBIL: MOBILUX EP2
√
√
-
13
OPTIMOL: OLIT CLS
OLIT 2EP
√
√
-
14
RHENUS: NORTHIL MZP 2
√
√
-
15
SHELL: R
ETINAX EP2
LX
ALVANIA EP
√
√
-
16
SIPS: 22EP
√
√
-
17
ZELLER+GMELIN: DIVINOL FETT L283
DIVINOL FETT L2
√
√
-
18
GROENEVELD: GREENLUBE EP2
√
√
√
10
Wał napędowy, przegub krzyżakowy przedni i tylny
2 pkt.
11
Szyny ściany wypychającej
2 pkt.
WAżne! W zabudowie która wyposażona jest w centralny system
smarowania, wszystkie miejsca smarne muszą być sprawdzane. Z powodu
braku możliwości podłączenia może się zdarzyć, że poszczególne miejsca
smarne nie zostały podłączone do centralnego systemu smarowania i dlatego
muszą być smarowane ręcznie.
7
SKRÓCONA INSTRUKCJA TERMINAL G05
Przycisk
Opis
Funkcje standardowe
WYBÓR RODZAJU ODPADÓW:
AUTO I/O
1. Włącza i wyłącza pompę hydrauliczną
2. Służy także do zatwierdzania opcji
–
Światła ostrzegawcze
Włącza i wyłącza światła ostrzegawcze
+
Światła roboczeprawy i lewy
Włącza i wyłącza światła robocze
Menu
Uruchamia menu
1
Podnoszenie wrzutnika
Podnosi wrzutnik w pozycję „do jazdy”*
2
Podnoszenie odwłoka
Podnoszenie odwłoka
3
Wypychanie ściany
Wypychanie ściany
się komunikatu:
4
Zamykanie odwłoka
Zamykanie odwłoka
„Prasa - terminal Cykl automaty”**
ESC
1. Nacisnąć i przytrzymać przez 2 sekundy przycisk
(menu).
2. Na wyświetlaczu pojawi się
„ster. odwłoka wyłączone”
3. Kolejne naciśnięcie przycisku
4. Kolejne naciśnięcie przycisku
spowoduje pojawienie
spowoduje pojawienie
się komunikatu:
„Ciśnienie SW komunalne”
ROZPOCZĘCIE PRACY:
5. Przyciskami – i + można wybrać rodzaj odpadów:
1. Uruchomić silnik
2. Włączyć przystawkę odbioru mocy.
komunalne, do odzysku, gabaryty, organiczne, papier.
6. Przyciskiem AUTO I/O zatwierdza się wybór.
3. Włączyć pompę hydrauliczną poprzez wciśnięcie AUTO I/O
(zaświeci się czerwona kontrolka)
OPRÓŻNIANIE SKRZYNI ŁADUNKOWEJ:
1. Nacisnąć i przytrzymać przez 2 sekundy przycisk
(menu).
2. Na wyświetlaczu pojawi się
UWAGA!
GDY ŚWIECI SIĘ CZERWONA KONTROLKA AUTO I/O,
SAMOCHÓD JEST GOTOWY DO PRACY, ŚWIATŁA
OSTRZEGAWCZE WŁĄCZANE SĄ AUTOMATYCZNIE.
„ster. odwłoka wyłączone”
3. Przyciskami – i + należy wybrać
„ster. odwłoka ster. wew.”
4. Przyciskiem AUTO I/O zatwierdza się wybór.
5. Teraz można podnieść odwłok przeznaczonym do tego
przyciskiem.
* Opcja zależna od zamontowanego systemu załadowczego (z SK200 niedostępne)
** W niektórych przypadkach krok ten może nie wystąpić
6. Po podniesieniu odwłoka można wypchnąć śmieci.
7. Po opróżnieniu skrzyni opuszcza się odwłok
i jednocześnie wraca ściana.
8
UWAGA!
PRZED OTWARCIEM ODWŁOKA NALEŻY UPEWNIĆ SIĘ, CZY
ZA POJAZDEM JEST WYSTARCZAJĄCO DUŻO MIEJSCA, ABY
PODNIEŚĆ ODWŁOK DO GÓRY!
Ostatnią fazę zamykania odwłoka zawsze wykonuje
się na zewnątrz pojazdu za pomocą dwóch przycisków,
umieszczonych w części tylnej po lewej stronie.
9
Sieć serwisowa w Polsce
ZOeller tech Sp. z o.o. / Serwis Centrala
ul. Nowa 8, Rekowo Górne, 84-123 Połchowo / Polska, tel.: 58 774 89 23, fax: 58 774 89 35
Osoba kontaktowa: Jarosław Piepper, e-mail: [email protected]
Centrum Obsługi Serwisowej (C.O.S.) – tel. 58 760 11 11
Szkolenia/wyceny napraw serwisowych:
Marcin Wołowiec, e-mail: [email protected], tel.: 58 774 89 23
Doradztwo techniczne:
Robert Dzwonnik, e-mail: [email protected], tel.: 58 774 89 71
Sprzedaż części zamiennych:
Maciej Zaleski, e-mail: [email protected], tel.: 58 774 89 87
ZOeller tech Sp. z o.o. / Serwis Wschód
ul. Bukowiecka 92, 03-274 Warszawa, tel.: 22 331 12 90, fax: 22 331 12 95
Osoba kontaktowa: Stanisław Karpiński, e-mail: [email protected]
ZOeller tech Sp. z o.o. / Serwis Południe
ul. Maciejkowicka 28, 41-503 Chorzów, tel.: 32 736 68 70, fax: 32 736 68 60
Osoba kontaktowa: Adam Odelga, e-mail: [email protected]
ZOeller tech Sp. z o.o. / Serwis ZACHÓD
Osoba kontaktowa: Zbigniew Sawicki, e-mail: [email protected]
tel: +48 603 215 111
10
Opis usterki:
[email protected]
Formularz do pobrania ze strony www.ekocel.pl/serwis/formularz-zgloszeniowy.html
Uwagi dodatkowe:
Nr zabudowy:
[email protected]
[email protected]
Formularz do pobrania ze strony www.ekocel.pl/serwis/formularz-zgloszeniowy.html
:
J.m.
Miejsce wykonania usługi:
Cena za j.m.
Żądana data usługi
