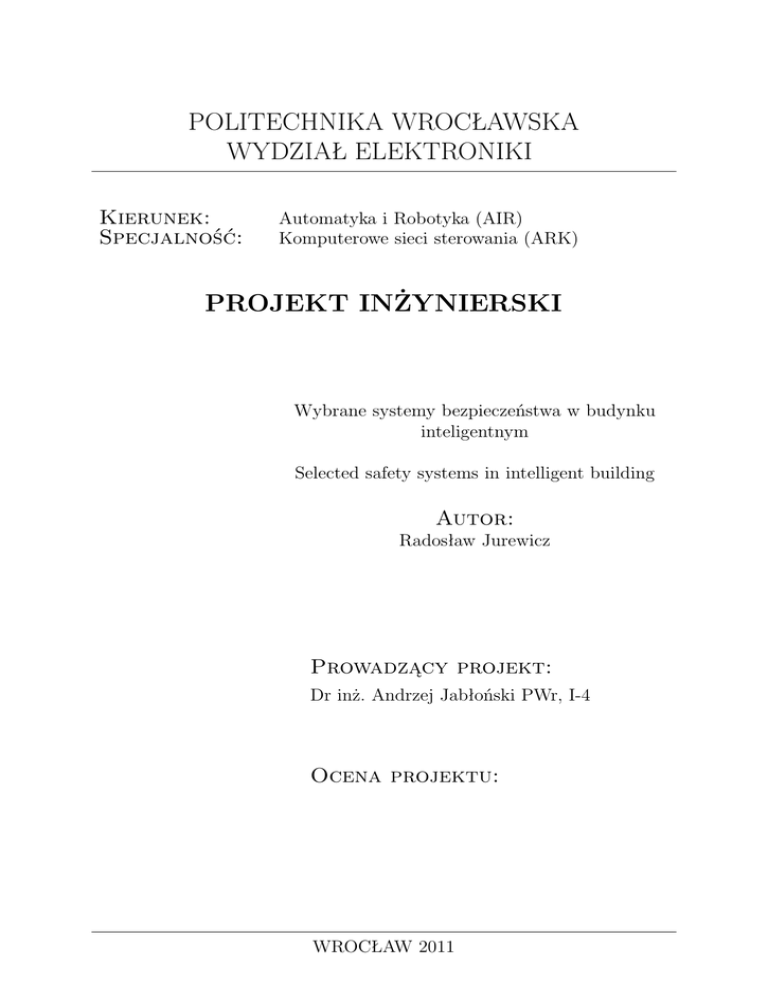

POLITECHNIKA WROCŁAWSKA
WYDZIAŁ ELEKTRONIKI
Kierunek:
Specjalność:
Automatyka i Robotyka (AIR)
Komputerowe sieci sterowania (ARK)
PROJEKT INŻYNIERSKI
Wybrane systemy bezpieczeństwa w budynku
inteligentnym
Selected safety systems in intelligent building
Autor:
Radosław Jurewicz
Prowadzący projekt:
Dr inż. Andrzej Jabłoński PWr, I-4
Ocena projektu:
WROCŁAW 2011
Rodzicom
Wybrane systemy bezpieczeństwa w budynku inteligentnym
Spis treści
1 Wstęp
1.1 Założenia projektowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Przyjęte oznaczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Przedstawienie obiektu . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 System Sygnalizacji Pożarowej SSP
2.1 Wstęp . . . . . . . . . . . . . . . . .
2.2 Założenia projektowe . . . . . . . . .
2.3 Struktura systemu . . . . . . . . . .
2.4 Zachowanie systemu . . . . . . . . .
2.5 Okablowanie systemu . . . . . . . . .
2.6 Czujniki oraz rozmieszczenie sprzętu
2.6.1 Piętro -1 . . . . . . . . . . . .
2.6.2 Piętro 0 . . . . . . . . . . . .
2.6.3 Piętro 1 . . . . . . . . . . . .
2.6.4 Piętro 2 . . . . . . . . . . . .
2.6.5 Piętro 5 . . . . . . . . . . . .
2.7 Realizacja techniczna . . . . . . . . .
2.7.1 Wybór sprzętu . . . . . . . .
2.7.2 Wykonanie techniczne . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3 System Sygnalizacji Włamania i Napadu
3.1 Wstęp . . . . . . . . . . . . . . . . . . .
3.2 Założenia projektowe . . . . . . . . . . .
3.3 Struktura systemu . . . . . . . . . . . .
3.4 Okablowanie systemu . . . . . . . . . . .
3.5 Czujniki . . . . . . . . . . . . . . . . . .
3.5.1 Piętro -1 . . . . . . . . . . . . . .
3.5.2 Piętro 0 . . . . . . . . . . . . . .
3.5.3 Piętro 1 . . . . . . . . . . . . . .
3.5.4 Piętro 2 . . . . . . . . . . . . . .
3.5.5 Piętro 5 . . . . . . . . . . . . . .
3.6 Realizacja techniczna . . . . . . . . . . .
3.6.1 Wybór sprzętu . . . . . . . . . .
3.6.2 Wykonanie techniczne . . . . . .
3.7 Zachowanie systemu . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Radosław Jurewicz - Projekt Inżynierski - ARK, IIAiR, Politechnika Wrocławska 2011
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
3
3
3
5
.
.
.
.
.
.
.
.
.
.
.
.
.
.
6
7
7
8
9
13
13
14
14
15
15
15
16
16
16
.
.
.
.
.
.
.
.
.
.
.
.
.
.
19
20
20
21
23
23
24
25
25
25
25
26
26
26
31
1
4 System telewizji dozorowej CCTV
4.1 Wstęp . . . . . . . . . . . . . . .
4.2 Założenia projektowe . . . . . . .
4.3 Struktura systemu . . . . . . . .
4.4 Okablowanie systemu . . . . . . .
4.5 Kamery . . . . . . . . . . . . . .
4.5.1 Piętro -1 . . . . . . . . . .
4.5.2 Piętro 0 . . . . . . . . . .
4.5.3 Piętro 1 . . . . . . . . . .
4.5.4 Piętro 2 . . . . . . . . . .
4.5.5 Piętro 5 . . . . . . . . . .
4.6 Realizacja techniczna . . . . . . .
4.6.1 Wybór sprzętu . . . . . .
4.6.2 Wykonanie techniczne . .
4.7 Zachowanie systemu . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
32
33
33
33
34
35
35
35
36
37
37
37
37
38
39
5 Uwagi Końcowe
40
Bibliografia
41
Spis rysunków
42
Spis tabel
43
Wykaz urządzeń
44
2
Rozdział 1
Wstęp
1.1
Założenia projektowe
Systemy bezpieczeństwa są bardzo szerokim tematem, szczególnie w przypadku obiektu tak dużego i wymagającego. Poza tym każdy z systemów osobno jest również rozległy.
Założenia dotyczące każdego z nich znajdują się w podległych im rozdziałach. Poniższa
lista aplikuje się do wszystkich z nich:
(1) Wybrane systemy bezpieczeństwa dla obiektu to System Sygnalizacji Pożarowej(SSP),
System Sygnalizacja Włamania i Napadu (SSWiN) oraz System Telewizji Dozorowej(CCTV). Z Systemu Kontroli Dostępu(SKD) zrezygnowano.
(2) Wszystkie systemy zostały zaprojektowane dla pięter 1P, 0, 1, 2 oraz 5. Piętra 3 oraz
4 zostały pominięte z powodu ich podobieństwa do pozostałych.
(3) W żadnym z projektowanych systemów nie został utworzony jakikolwiek software.
Stosowane są schematy blokowe w celu przedstawienia idei działania oraz struktury.
(4) Zrezygnowano z urządzeń wejść/peryferyjnych takich jak np. klawiatura, piloty, panele dotykowe itd.
(5) Skupiono się na przedstawieniu schematów połączeń elektrycznych dla instalatora
systemu.
(6) Na rysunkach architektonicznych rozmieszczono wszystkie urządzenia wchodzące w
skład systemów.
Przed wykonaniem projektu obiekt został odwiedzony oraz udokumentowany na zdjęciach w celach zapoznawczych. Wszystkie te dane łącznie z projektem oraz rysunkami
zostaną umieszczone na dołączonej płycie DVD.
1.2
Przyjęte oznaczenia
Przez całą pracę zastosowano konsekwentne oznaczenia rysunków,tabelek oraz adresowania w celu przejrzystości dla czytającego. Poniżej znajdują się uwagi dotyczące
rysunków oraz tabel:
(1) Rysunki w tekście podpisywane są na środku pod obrazem.
3
(2) Numeracja rysunków jest następująca Rys. Numer rozdziału.Numer rysunku w tym rozdziale.
Zatem 3 rysunek w rozdziale 4 będzie miał identyfikator Rys. 4.3.
(3) Opisy tabel znajdują się nad nimi.
(4) Numeracja tabel jest dokładnie taka sama jak rysunków, z tą różnicą że są numerowane osobno.
Poza tym utworzono reguły nazywania schematów elektrycznych i architektonicznych
oraz adresów przedstawionych na nim czujek. Przedstawiono je w tabeli poniżej.
Tabela. 1.1: Nazewnictwo schematów architektonicznych, elektrycznych oraz adresów
urządzeń na nim przedstawionych.
Schemat architektoniczny Schemat elektryczny
Adresowanie
Forma
SYS.PIĘTRO
E XX SYS.NR
PIĘT.NRSYS NR
XX - P, Z, PZ
PIĘTRO - 1P, 0,
SYS - CCTV, SSP,SSWN SYS - CCTV, SSP, 1, 2, 5
Możliwe
PIĘTRO - 1P, 0, 1, 2, 5
SSWN
NRSYS - 5, 6, 7
argumenty
NR - Od 1 w górę
NR - Od 1 w górę
Przykład
SSP.2
E PZ SSWN.3
0.5 1
Wyjaśnienie System Pożarowy na 2gim Schemat elektryczny Czujnik o numerze
przykładu
piętrze
numer 3 dotyczący za- 1 systemu SSP na
silania oraz podłączeń piętrze 0
systemu SSWN
Wyjaśnienie wartości argumentów z wiersza 3:
(1) SYS - jest to jeden z trzech stworzonych systemów - SSP, SSWiN lub CCTV.
(2) PIĘTRO - jedno z pięter rozpatrywanego budynku. Możliwe wartości to 1P(podziemie),
0, 1, 2 lub 5.
(3) E - obecność tej litery mówi, iż rysunek jest schematem elektrycznym.
(4) XX - dodatkowy argument mający ułatwić nawigację pośród schematów elektrycznych. Możliwe wartości:
- P oznacza, iż na schemacie znajdują się połączenia między urządzeniami składającymi się na system,
- Z oznacza, iż na schemacie przedstawiony jest sposób zasilania urządzeń składających się na system,
- PZ oznacza, iż na schemacie znajdują się zarówno sposób zasilania jak i połączeń.
(5) NRSYS - Do każdego z systemów przypisany został numer. Są one następujące:
- numer 5 oznacza SSP,
- numer 6 oznacza SSWiN,
- numer 7 oznacza CCTV.
(6) NR - Zwykła numeracja rysunków. Należy pamiętać iż NR jest przypisany do argumentów go poprzedzających. Zatem 0.6 1 6= 0.5 1.
4
1.3
Przedstawienie obiektu
Obiektem projektu jest Budynek Wydziału Prawa i Administracji Uniwersytetu Wrocławskiego. Należy on do kampusu Uniwersytetu Wrocławskiego i zalicza się do budynków
naukowo-edukacyjnych. Publiczny charakter budynku sprawia, że występują w nim liczne
obszary ogólnodostępne takie jak hall czy korytarze. Obiekt przystosowany jest do prowadzenia zajęć dydaktycznych (posiada sale seminaryjne i wykładowe) lub organizacji
konferencji naukowych (dzięki dużej sali audytoryjnej). Większość pomieszczeń technicznych budynku zlokalizowanych jest w piwnicy. Obiekt przystosowany jest również dla osób
niepełnosprawnych (windy oraz specjalnie przygotowane toalety). Do pięter ogólnodostępnych należą parter, pierwsze oraz drugie piętro. Piąty poziom jest piętrem o charakterze
biurowym. Wewnątrz budynku stosowane są sufity podwieszane, oddzielające techniczną
część budynku od części użytkowej. Dodatkową zaletą obiektu jest podziemny parking.
Wygląd wnętrza można obejrzeć na dołączonej płycie DVD.
Poniżej umieszczono dwa rysunki - jeden przedstawiający obiekt od jego północnej
fasady oraz drugi pokazujący jego położenie na mapie.
Rys. 1.1: Północna fasada budynku.
Rys. 1.2: Położenie obiektu na mapie Wrocławia.
5
Rozdział 2
System Sygnalizacji Pożarowej SSP
6
2.1
Wstęp
Zadaniem systemu SSP jest jak najwcześniejsze wykrycie pożaru zanim stanie się on
trudny do opanowania. Im szybciej zagrożenie zostanie wykryte tym większa jest szansa
na bezpieczną ewakuację użytkowników budynku oraz ocalenie znajdujących się w nim
przedmiotów. System SSP powinien być systemem autonomicznym jeżeli chodzi o aspekty
sprzętowe oraz media transmisyjne. Naturalnie SSP współpracuje z system BMS ale jest
to płaszczyzna programowa.
System przeciwpożarowy musi spełniać wyżej wymienione warunki, ponieważ jest najważniejszym z systemów dotyczących Budynku Inteligentnego gdy dochodzi do zagrożenia
życia ludzkiego. Z tego powodu musi on nadzorować okablowanie innych systemów aby
być pewnym, że żadne z przewodów się nie palą. Przewody systemu SSP powinny znajdować się w osobnych korytkach aby zapewnić jego 100% niezawodność.
Na rysunku poniżej przedstawiony został schemat działania systemu SSP.
Rys. 2.1: Konfiguracja systemu SSP.
2.2
Rozpatrywany przez nas budynek jest średniej wielkości. Z tego powodu zdecydowano
się na konfigurację systemu w gwiazdę, w której centrum leży system integrujący centrale
pobierające dane z każdego z pięter.
System nie będzie korzystał ze wszystkich czujek przeciwpożarowych – ograniczy się
do czujek dymu OT. Poza nimi koniecznie należy umieścić w systemie Ręczne Ostrzegacze Pożarowe (ROP’y). Czujki dymu zostały rozmieszczone w całym budynku, łącznie z
toaletami oraz holami – przede wszystkim chodzi o zapobieganie działaniom piromanów,
którzy mogą łatwo ominąć system SSWiN oraz CCTV.
7
Na rysunku poniżej przedstawiona została konfiguracja budynku w której zostanie
zbudowany SSP.
Rys. 2.2: Schemat działania systemu SSP.
2.3
Struktura systemu
Czujki w szachtach głównych zostały umieszczone co dwa piętra. Duża liczba czujek
umieszczonych w holach głównych jest odpowiedzialnych za nadzorowanie okablowania
pozostałych systemów. Postanowiono umieszczać je co 2 piętra.
Na rysunku na następnej stronie przedstawiona została schematyczna budowa systemu SSP na poszczególnych piętrach. Czujki są podłączone do central alarmowych poprzez
linie dozorowe, które jednocześnie stanowią ich zasilanie. Na każdym piętrze znajdować
się będzie 1 centrala alarmowa z dwiema liniami dozorowymi. Na pierwszej linii dozorowej (LIN1) znajdują się czujki dymu OT, zaś na drugiej(LIN2) Ręczne Ostrzegacze
Przeciwpożarowe(ROP’y).
8
Rys. 2.3: Budowa systemu SSP na poszczególnych piętrach.
Poniższa tabela przedstawia sposób zasilania poszczególnych elementów systemu.
Tabela. 2.1: Sposób zasilania systemu SSP.
Pozycja
Urządzenie
Zasilanie
1
Czujka dymu
16 – 28 V DC
2
Ręczny ostrzegacz pożarowy 16 – 26 V DC
3
Centrala
230 V AC
W wybranym przez nas systemie zarówno ROP’y jak i czujki będą zasilanie z central
alarmowych. które z kolei będą zasilanie z sieci.
2.4
Zachowanie systemu
Niezwykle ważnym elementem systemu SSP są algorytmy opisujące jego działanie. Parametry odpowiedzialne za reakcję systemu należy dobierać mając na uwadze charakter
oraz działalność budynku. Działania podejmowane przez system SSP po wykryciu alarmu
prawie w całości opierają się na innych systemach. W związku z tym w przypadku wykrycia pożaru system obejmuje całkowitą kontrolę nad systemami oświetlenia, AV oraz
CCTV.
Rozpatrywany obiekt powinien stosować system alarmowania dwustopniowego całodobowo, ponieważ w budynku zawsze znajduje się pracownik ochrony. Zapewniona została
jednak możliwość alarmu jednostopniowego. Poza tym system musi być w stanie działać prawidłowo nawet po utraceniu zasilania co jest rozwiązane przez odpowiednio duży
akumulator.
9
Poniższy rysunek przedstawia generalny schemat działania systemu z podziałem na
alarmy 1go oraz 2go stopnia.
Rys. 2.4: Schematyczny algorytm działania systemu.
System po wykryciu alarmu 1 stopnia może albo przejść w tryb alarmu 2 stopnia albo
wrócić do normalnej pracy po uprzedniej weryfikacji alarmu.
10
W zależności od typu przychodzącego sygnału system zachowuje się różnorako. Poniższy rysunek przedstawia dokładny algorytm działania systemu SSP.
Rys. 2.5: Dokładny algorytm działania systemu SSP.
W momencie przyjścia sygnału z czujki system sprawdza swój tryb pracy – czy jest on
dwu- czy jedno-stopniowy. Jeżeli w budynku nie ma nikogo kto mógłby pójść na obchód
w celu potwierdzenia od razu zostaje wywołany alarm drugiego stopnia.
W przypadku gdy w budynku znajduje się odpowiedni personel zostaje uruchomiony czas T1. System monitoruje go tak długo aż nastąpi jedna z dwóch możliwości –
potwierdzenie przyjęcia wystąpienia alarmu 1go stopnia lub minięcie czasu T1. Jest to
alternatywa wykluczająca. Jeżeli czas T1 minął to oznacza, iż personel nie przyjął do wiadomości potencjalnego niebezpieczeństwa. System musi być odporny na błędy ludzkie. W
efekcie pomimo braku pewności co do zagrożenia uruchomiony zostaje alarm 2 stopnia.
Jeżeli obsługa potwierdziła przyjęcie alarmu pierwszego stopnia system SSP od razu
zaczyna odliczać czas T2. Jest to czas który przysługuje obsłudze na obejście obiektu
oraz podjęcie decyzji. Gdy personel w czasie T2 nie wykryje żadnego zagrożenia alarm
11
jest kasowany zaś system przechodzi z powrotem do trybu czuwania. W przypadku gdy
czas T2 minie, następuje automatyczne wyzwolenie alarmu drugiego stopnia. To samo
wydarzy się jeżeli obsługa wykryje zagrożenie podczas trwania czasu T2 i użyje ROP’a.
Działania anty-pożarowe systemu SSP obejmują:
- przejęcie kontroli nad pozostałymi systemami,
- uruchomienie systemu automatycznego gaszenia jeżeli takowy występuje,
- automatyczny zjazd wind na parter,
- wyłączenie wentylacji oraz klimatyzacji,
- otwarcie klap pożarowych na klatkach schodowych w celu ich oddymienia,
- powiadomienie odpowiednich służb bezpieczeństwa,
- sterowanie oświetleniem do oświetlenia dróg ewakuacyjnych,
- zastosowanie systemu śluzowego aby odciąć pożar jeżeli takowe się znajdują,
- uruchomienie mikrofonu strażaka, przez który osoba uprawniona będzie nadzorować akcją ratunkową.
Należy także napisać algorytmy odpowiedzialne za zachowanie systemu w przypadku awarii czujek. Dokładne zachowanie zostało przedstawione na poniższym rysunku.
Rys. 2.6: Dokładny algorytm zachowania systemu w przypadku wystąpienia awarii.
W przypadku gdy centrala jest w trybie alarmu jednostopniowego (brak personelu) to
po wystąpieniu awarii centrala alarmowa automatycznie przechodzi do transmisji awarii,
która może polegać na powiadomieniu odpowiednich służb. Tymczasem w trybie alarmu
dwustopniowego (obsługa obecna) następuje powiadomienie lokalnego centrum ochrony o
takim zajściu oraz uruchomiony zostaje czas T1 (ten sam który występuje w przypadku
algorytmu pożarowego). Gdy czas T1 nie zostanie potwierdzony to uruchomiona zostaje
transmisja awarii. W przeciwnym wypadku system odłączy czujkę od systemu oraz przejdzie w tryb oczekiwania na naprawę.
Czasy T1 oraz T2 są konfigurowalne podczas oprogramowywania systemu. T1 jest
12
najczęściej ustawiane na 0.5 – 5 minut, zaś T2 na 2 – 6 minut. Rozpatrywany przez
nas obiekt jest stosunkowo niewielki, będąc jednocześnie mocno zaludnionym z powodu
swojego publicznego charakteru. W lokalnym centrum ochrony zawsze powinien się ktoś
znajdować, zaś system CCTV obejmuje najważniejsze obszary obiektu. Mając to wszystko na uwadze czas T1 powinien zostać ustawiony na minimum – 0.5 minuty na przyjęcie
alarmu to dużo czasu. Jednocześnie czas T2 nie powinien być zbyt krótki, ponieważ przedostanie się z portierni do najbardziej krańcowego pomieszczenia na 5tym piętrze bez
użycia windy może zająć trochę czasu. Zatem czas T2 został ustawiony na czas 4 minut.
2.5
Okablowanie systemu
Do okablowania systemy wykorzystany zostanie kabel YnTKSY 1x2x0,8mm. Jest on
kablem uniepalnionym co sprawia, iż jest to doskonały wybór dla systemu przeciwpożarowego.
2.6
Czujniki oraz rozmieszczenie sprzętu
Przy wyborze czujek pożarowych należy przede wszystkim określić charakter obiektu.
Różne materiały wywołują innego typu ogień oraz dym, a co za tym idzie każda czujka
jest mniej lub bardziej skuteczna. Należy mieć to na uwadze. Badany przez nas obiekt
został zakwalifikowany jako przede wszystkim TF1 – płomieniowe spalanie celulozy, czyli
przede wszystkim drewna oraz papieru - oraz TF3(patrz tabela poniżej). Zrezygnowano z czujek jonizacyjnych z powodu ich niepopularności oraz powolnemu odchodzeniu
do lamusa wśród producentów. Następnie przy pomocy poniższej tabeli zostały dobrane
odpowiednie czujki.
Tabela. 2.2: Zastosowanie czujek pożarowych dla różnego typu pożarów.
Kierując się powyższą tabelą wysnuty został wniosek iż zastosowanie czujki innej niż
OT (optyczno-termicznej) nie ma sensu. Różnica w cenie między czujką O oraz czujką
OT w przypadku wybranej firmy są na tyle małe że o wiele bezpieczniej jest wyposażyć
13
cały system w 1 typ czujki.
Poniższa tabela przedstawia liczbę urządzeń na każdym z poszczególnych pięter.
Tabela. 2.3: Liczba urządzeń na poszczególnych piętrach.
Numer piętra
Urządzenie
1P 0
1
2
5 Sumarycznie
Czujka dymu
27 28 13 31 30
129
Ręczny ostrzegacz pożarowy 3
5
2
2
3
15
Centrala alarmowa
1
1
1
1
1
5
Poniższa tabela przedstawia sumaryczną liczbę wszystkich urządzeń systemu SSP
przypadających na każde piętro (centrale alarmowe nie zostały wliczone).
Tabela. 2.4: Liczba wszystkich urządzeń przypadających na każde piętro.
Piętro
Suma wszystkich urządzeń systemu znajdujących się na piętrze
1P
30
0
33
1
15
2
33
5
33
Wszystkie
144
Na każdym z pięter wykorzystywane są obie linie dozorowe. Do jednej podłączone
zostały ROP’y a do drugiej czujki OT. Aby łatwiej było rozróżnić która linia dozorowa
jest od czego, na schematach architektonicznych ta od czujek jest ciągła zaś od przycisków
ręcznych – przerywana.
2.6.1
Piętro -1
Rysunek na płycie - „System SSP/SSP 1P”
Centrala alarmowa umieszczona została w pomieszczeniu technicznym (1P.15).
ROP’y umieszczone zostały w wentylatorni(1P.16), w hallu głównym komunikacji
(1P.05) oraz na parkingu(1P.01) między rampą a wejściem na parking. W ten sposób
niezależnie od miejsca wybuchu pożaru nie istnieje zbyt duża odległość do przycisków
ręcznych. ROP’y starano się rozmieścić w miejscach o największym natężeniu komunikacyjnym, ponieważ najprawdopodobniej tam będą szukane przez osoby postronne.
Czujki dymu OT zostały rozmieszczone na całym piętrze poza klatkami schodowymi,
które są całodobowo obserwowane przez system CCTV, zatem nie było takiej potrzeby.
2.6.2
Piętro 0
Rysunek na płycie - „System SSP/SSP 0”
Na parterze znajduje się centrala alarmowa, umieszczona w pomieszczeniu centrali
BMS (00.08).
ROP’y rozmieszczono na ścianie sali wykładowej(01.02), portierni(00.06), w hallu
głównym (00.01) przy windach, na stołówce (00.03) oraz przy hallu komunikacyjnym
pomieszczeń gospodarczych(00.17). Starano się, jak wcześniej, umieścić je w miejscach
14
mocno zaludnionych oraz komunikacyjnych. Celem jest zapobiegnięciu masowemu zagrożeniu.
Czujki dymu OT nie pokrywają rampy wjazdowej do parkingu, pomieszczeń ochrony
oraz klatek schodowych. Spowodowane jest to całodobowym monitoringiem na wymienionych obszarach i/lub występowaniem tam personelu ochrony. Ponadto na piętrze 0
umieszczono czujki OT we wszystkich szachtach w których prowadzone są instalacje elektryczne. Nadzorują one szachty pięter -1, 0 oraz fragment 1.
2.6.3
Piętro 1
Centrala alarmowa umieszczona została w rozdzielni elektrycznej(01.10).
Piętro 1 jest najsłabiej zabezpieczonym pożarowo piętrem ze wszystkich. Jest to spowodowane zamontowaniem czujek odpowiadających za sale wykładowe na wysokości piętra
2, małą liczbą pomieszczeń oraz ogromną przejrzystością całego piętra.
ROP’y umieszczono przy drzwiach na klatkę schodową w taki sposób aby był widoczny
z prawie każdego punktu hallu głównego (01.01) oraz na ścianie sali wykładowej (01.03).
2.6.4
Piętro 2
Centrala alarmowa została umieszczona w w rozdzielni elektrycznej (02.15).
Piętro 2 jest bardzo mocno zabezpieczone przed pożarem – praktycznie wszystkie pomieszczenia oraz łączniki komunikacyjne poza klatkami schodowymi. Znajdują się tutaj
wszystkie czujki sal wykładowych.
ROP’y umieszczono w hallu głównym(02.01) przy windach oraz przy drzwiach prowadzących do pokoi wychodzących na większą salę wykładową (01.02).
Zgodnie z założeniami z działu Struktury systemu na piętrze 2gim umieszczono czujki
OT we wszystkich szachtach w których prowadzone są instalacje elektryczne. Nadzorują
one szachty pięter 1, 2 oraz fragment 3.
2.6.5
Piętro 5
Centrala alarmowa znajduje się w pomieszczeniu gospodarczym (05.02).
Ostatnie piętro budynku potraktowane zostało podobnie co piętro 2. Jest bardzo mocno okablowane w praktycznie każdym pomieszczeniu poza klatkami schodowymi. Piętro
5 stanowi przede wszystkim część biurową oraz biblioteczną budynku. Obie z nich są
łatwopalne oraz ekstremalnie szybko wzniecają pożar dlatego należało je zabezpieczyć
szczególnie dokładnie. Umieszczono także czujki OT w głównych szachtach wentylacyjnych.
ROP’y znajdują się w głównym hallu części biurowej (05.20), hallu części wspólnej
(05.21) oraz przy stanowisku dozorcy biblioteki(brak podpisu pomieszczenia). Ponownie
przy projekcie przyświecało zapewnienie ochrony jak największej liczby ludzi oraz łatwości
dostępu do przycisku.
15
2.7
2.7.1
Realizacja techniczna
Wybór sprzętu
Cały sprzęt potrzebny do stworzenia systemu SSP będzie podchodzić od firmy SIEMIENS. Dzięki temu unikniemy braku zgodności oraz możemy liczyć na pomoc producenta w razie awarii.
Tabela. 2.5: Wykaz wybranych urządzeń dla systemu SSWiN.
Urządzenie
Wybrane Urządzenie
Czujka dymu
OHC320C firmy SIEMENS
Ręczny ostrzegacz pożarowy
DM1101 firmy SIEMENS
Centrala alarmowa
FC 1002-A firmy SIEMENS
Zdecydowano się na SIEMENS’a ponieważ rodzime stacje POLON są około 10 razy
droższe, zaś funkcjonalność systemu na centralach Siemensa jest równie dobra dla tak
nieskomplikowanego systemu.
2.7.2
Wykonanie techniczne
Na rysunku poniżej przedstawiono schemat podłączenia urządzeń systemu SSP do
centrali.
Rys. 2.7: Schemat podłączania urządzeń do wybranej centrali SSP.
Podczas podłączania urządzeń należy upewnić się, iż na jednej linii dozorowej nie
znajdą się jednocześnie ROP’y oraz czujki – producent zaleca tego nie robić. Sposób podłączenia wszystkich wejść systemu SSP jest pierścieniowy – od czujnika do czujnika, co
skutkuje strukturą równoległą. Czujniki zasilane są z centrali. Dokładny schemat połączenia detektorów został przedstawiony na stronie następnej.
16
Rys. 2.8: Sposób podłączania detektorów do centrali.
LIN1 do LIN4 są to linie dozorowe. Wykorzystywany model posiada wprawdzie tylko dwie ale w zupełności to wystarcza. Sposób podłączania ROP’ów oraz czujek jest
dokładnie taki sam. W przypadku gdy linia nie jest używana powinno połączyć się jej
plus z minusem przy pomocy EOLA’a, dając wcześniej diodę Zenera. EOL(End Of Line,
Terminator) oznacza koniec linii i jest konieczny w celu prawidłowego działania centrali.
Rys. 2.9: Wygląd EOL.
Na rysunku poniżej przedstawiono prawidłowy sposób podłączenia detektora do linii
dozorowej.
Rys. 2.10: Sposób podłączenia urządzeń systemu SSP.
17
Linia dozorowa składa się z dwóch żył, plusa oraz minusa. Każdy z nich podpinamy
w odpowiednim miejscu czujki a następnie prowadzimy do następnej czujki(ROP’u). Oba
przewody łączą się w EOL’u (terminatorze).
Na schematach połączeń elektrycznych pokazywany jest sposób podłączenia i zasilania gniazd SO320, które stanowią uniwersalną podstawkę dla wielu rodzajów czujek
Siemens’a. Sposób montażu czujki polega na odpowiednim wczepieniu czujki do gniazda.
Poza tym w gnieździe można opcjonalnie zamontować:
- SOA 322, adapter który pozwala doprowadzić kable z boku czujki(korytem lub rurką),
- CDM 320, wtyczka do badania ciągłości linii,
- TP320, kształtka do blokowania czujek w podstawce,
- DBZ 1190AB, dodatkowy zacisk trzyprzewodowy.
Wszystkie powyższe akcesoria nie są niezbędne do działania czujki. Ich instalacja jest
opcjonalna, jednak nie została uwzględniona w projekcie. Sposób montażu polega na odpowiednim wczepieniu ich do gniazda.
Dla ROP’u DM1101 stosuje się podstawkę DMZ1191. Sposób montażu polega na połączeniu do zacisku minusa kabla czarnego, zaś do zacisku plusa kabla czerwonego.
18
Rozdział 3
System Sygnalizacji Włamania i
Napadu
19
3.1
Wstęp
Aby budynek był bezpieczny, poza zapewnieniem bezpieczeństwa przeciwpożarowego
należy go także zabezpieczyć przed czynnikami ludzkimi – włamaniami oraz napadami.
Do obu z nich przeznaczony jest System Sygnalizacji Włamania i Napadu.
System antywłamaniowy działa przede wszystkim po zamknięciu budynku. Ze względu na charakter rozpatrywanego obiektu będzie to utożsamiane z zapadnięciem zmroku.
Tymczasem gdy budynek jest otwarty, pieczę nad nim sprawuje system anty-napadowy,
którego głównym zadaniem jest jak najwcześniejsze wykrywanie zagrożeń oraz odpowiednia reakcja.
Najważniejszym system współpracującym jest niewątpliwie system telewizji dozorowej CCTV, który zostanie opisany w następnym rozdziale. Poza tym SSWiN korzysta też
szeroko z systemów oświetlenia oraz AV. Pierwszy z nich będzie pomagał w namierzeniu
sprawcy, np. poprzez zapalanie pomieszczeń w których wykryty został intruz. Drugi natomiast może być zastosowany przez ochronę i/lub służby porządkowe do przestraszenia
włamywacza. Schemat działania systemu został przedstawiony na poniższym rysunku.
Rys. 3.1: Schemat działania systemu SSWiN
3.2
Rozpatrywany przez nas budynek jest przede wszystkim obiektem publicznym, co
wynika z charakteru działalności uniwersytetu. W związku z tym system antywłamaniowy
nie powinien działać w czasie godzin otwarcia budynku – istniałoby zbyt wysokie ryzyko
20
fałszywego alarmu. Z tego też powodu w czasie dnia system SSWiN będzie się w całości
opierał na telewizji dozorowej oraz przyciskach napadowych.
Niemniej jednak rozpatrywany obiekt jest budynkiem uczelnianym, w którym może
znajdować się drogi sprzęt oraz aparatura. Z tego powodu należy go zabezpieczyć przed
potencjalnymi włamaniami – nie należy jednak zakładać zbyt złożonego systemu antywłamaniowego.
Założone zostały:
(1) Druga klasa systemu alarmowego SA2. Oznacza to, iż rozpatrywany budynek został
uznany jako średniej wielkości oraz o średnim poziomie szkód.
(2) Klasa ochrony 2. systemu bezpieczeństwa. Implikuje to, iż projekt został stworzony z
myślą o włamywaczach słabo znających układ antywłamaniowy oraz posługujących
się podstawowymi narzędziami.
W związku z tym system nie jest redundantny, tzn. w większości przypadków możliwe
źródło naruszenia systemu jest pokryte przez zaledwie 1 czujnik. Takie rozwiązania są
prawidłowe w przypadku systemów mało skomplikowanych.
Zastosowane zostaną 3 typy czujników:
- czujniki magnetyczne drzwi,
- czujki podczerwone PIR,
- czujki stłuczenia szkła.
Przy ich pomocy jesteśmy w stanie zabezpieczyć cały budynek (drzwi, okna, przestrzenie). Nie może oczywiście zabraknąć ręcznych przycisków włączania alarmu. Będą się one
znajdowały koniecznie w centrali BMS, na portierni czy też w głównym pokoju ochrony.
3.3
Struktura systemu
System SSWiN jest zbudowany w konfiguracji drzewa. Będzie się składał z 1 centrali
nadrzędnej z dołączonymi wieloma modułami rozszerzeń do których z kolei podłączane
są czujki. Każdy z modułów wykorzystuje budowę gwiazdową, tzn. do każdego z czujników prowadzi osobny przewód. Czujniki nie są podłączone do modułu rozszerzenia przez
magistralę. Schemat działania systemu SSWiN został przedstawiony na następnej stronie.
21
Rys. 3.2: Schemat budowy systemu SSWiN rozpatrywanego obiektu
Na poniższym rysunku przedstawiona została schematyczna budowa systemu SSWiN
z rozmieszczeniem sprzętu na kolejnych piętrach.
Rys. 3.3: Budowa SSWiN z podziałem na piętra.
Postanowiono uniknąć budowania magistrali z powodu trudności z nią związanych.
Postawiono na budowę drzewiastą. Liczba modułów rozszerzenia na każdym piętrze jest
zależna od liczby czujek oraz przycisków napadowych. Zastosowane zostaną ekspandery
dodające 8 wejść, zatem aby wyznaczyć całkowitą liczbę modułów rozszerzenia potrzebnych na piętro należy wziąć górną część całkowitą z dzielenia całkowitej liczby czujek
przez 8. Wykaz wszystkich potrzebnych urządzeń został przedstawiony w dalszej części.
Tylko centrala nadrzędna podejmuje decyzje dotyczące zachowania systemu. Moduły
22
rozszerzeń doprowadzają do niej jedynie sygnały zbierane z czujek. Wejścia systemu, którymi są np. specjalistyczne klawiatury do obsługi kamer, będą się wszystkie znajdowały
w lokalnym centrum ochrony.
Ze względu na przejrzystość rysunku sposób zasilania centrali, modułów oraz czujek
został przedstawiony osobno na tabeli poniżej.
Tabela. 3.1: Sposób zasilania poszczególnych urządzeń systemu.
Pozycja
Urządzenie
Zasilanie
1
Czujka dualna
12 V DC
2
Czujka PIR
12 V DC
3
Czujka PIR 360
12 V DC
4
Czujnik stłuczenia szkła
12 V DC
5
Moduł rozszerzenia
12 V DC
6
Moduł rozszerzenia z zasilaczem
18 V AC
7
Płyta główna
14 V DC centrala/ 20 V AC płyta
Wszystkie czujniki, tzn. pozycje 1,2,3 oraz 4 pobierają zasilanie od modułów rozszerzenia(lub płyty głównej), które z kolei są zasilanie z rozdzielni elektrycznej. Zarówno
czujników magnetycznych jak i przycisków napadowych nie trzeba zasilać.
3.4
Okablowanie systemu
Do okablowania systemu wykorzystany zostanie przewód YTDY 6x0,5 mm. Jest on
podobny do wcześniej wspomnianego wcześniej YnTKSY 1x2x0,8mm z tą różnicą, iż nie
jest odporny na płomień.
3.5
Czujniki
Cały system SSWiN będzie się opierał na 4 podstawowych czujnikach wymienionych
w sekcji Struktura systemu. Poza nimi w systemie znajdować się również będą przyciski
napadowe, rozmieszczone w newralgicznych punktach – tzn. na portierni, w szatni, banku oraz salach wykładowych. Jest to oczywiste rozwiązanie – są to miejsca najbardziej
zaludnione. W przypadku napadu istnieje bardzo duża szansa, iż celem będzie jedno z
wyżej wymienionych pomieszczeń.
W zależności od piętra rozmieszczenie czujników bardzo się różni. Poniżej przedstawiona została tabela obrazująca liczbę czujników systemu SSWiN na każdym z rozpatrywanych pięter. Czujki obecności zostały umieszczone w dużych odległościach od źródeł
ciepła (np. grzejników) a także mają działać przede wszystkim po zmroku. Z tego powodu
można było ograniczyć liczbę czujek dualnych do minimum. Jedyna czujka dualna została zamontowana na piętrze -1 z powodu dużego znaczenia tego piętra w bezpieczeństwie
całego systemu.
23
Tabela. 3.2: Wykaz wszystkich urządzeń składających się na system SSWiN na kolejnych
piętrach.
Numer piętra
Urządzenie
1P 0 1 2 5 Sumarycznie
Czujka dualna
1 0 0 0 0
1
Czujka PIR
0 1 1 2 2
6
Czujka PIR 360
4 2 0 3 0
9
Czujnik magnetyczny drzwi
10 6 4 7 6
33
0 3 2 9 23
37
Czujnik napadowy
0 4 1 0 1
6
Moduł rozszerzenia
1 0 1 2 3
7
Moduł rozszerzenia z zasilaczem 1 0 0 1 1
3
Centrala nadrzędna
0 1 0 0 0
1
W tabeli poniżej przedstawiono zbiorczą liczbę czujników na każdym z kolejnych pięter oraz sumaryczną liczbę czujek w całym systemie. Moduły rozszerzenia oraz centrala
nadrzędna nie zostały uwzględnione.
Piętro
1P
0
1
2
5
Wszystkie
3.5.1
Tabela. 3.3: Zbiorcza liczba czujek w budynku.
15
16
8
21
32
92
Piętro -1
Rysunek na płycie - „System SSWiN/SSWiN 1P”
Z powodu braku jakichkolwiek okien czy też innych szklanych przesłon oczywisty jest
brak jakichkolwiek czujników stłuczenia szkła.
Na piętrze -1 znajduje się bardzo dużo systemów odpowiedzialnych za prawidłowe
działanie całego budynku. W związku z tym należy go zabezpieczyć szczególnie skutecznie przed niepowołanymi osobami. Z tego powodu każdy korytarz poza parkingiem jest
dozorowany przez czujnik PIR, zaś do każdej rozdzielni elektrycznej został zamontowany
czujnik magnetyczny drzwi. Na dodatek czujniki magnetyczne powinny działać 24 godziny na dobę. W przypadku działań konserwacyjnych należy zgłosić się do biura ochrony o
tymczasowe wyłączenie odpowiednich czujników. Zatem poziom 1P jest jedynym poziomem, który jest redundantny.
Moduły rozszerzenia SSWiN znajdować się będą w pomieszczeniu 1P.15, tzn. pomieszczeniu technicznym. W związku z tym na wejściu postawiono czujkę magnetyczną. zaś
korytarz doprowadzający jest chroniony przez czujkę PIR.
Na parkingu nie umieszczono żadnych czujników PIR z powodu możliwości ruchu całodobowego. Zamiast tego parking został wyposażony w dużą liczbę kamer o czym w
następnym rozdziale.
24
3.5.2
Piętro 0
Rysunek na płycie - „System SSWiN/SSWiN 0”
Na parterze umieszczono zaledwie 3 czujki stłuczenia szkła - na zachodnim skrzydle
budynku, niedaleko wejścia (00.16 oraz 1P.11) od dziedzińca oraz przy witrynie banku
(00.04). Oszklone, wschodnie wejście nie zostało okablowane ze względu na jego widoczność z portierni oraz głównej ulicy (znikome prawdopodobieństwo włamania z tej strony).
Pomieszczenie banku zostało zabezpieczone najskuteczniej na całym piętrze – bronią go
wszystkie zastosowane przez nas czujki razem z przyciskiem napadowym w przypadku
wystąpienia zagrożenia w czasie działania banku.
W północnej części parteru znajdują się pomieszczenia gospodarcze (stołówka, kuchnia, pomieszczenia porządkowe, magazyny żywności), które nie wymagają szczególnie silnego nadzoru.
Zrezygnowano z czujek przy południowym wejściu ponieważ cały ten obszar powinien
być pilnowany przez portiera. Przyciski napadowe zostały umieszczone w szatni(00.02),
sali wykładowej przy biurku prowadzącego(01.02), na portierni (00.06) oraz w banku
(00.04). Na piętrze 0 znajdować się będą również centrala nadrzędna oraz skrzynie zasilające w centrali BMS (00.08).
3.5.3
Piętro 1
Na piętrze 1 jedyne obiekty mogące stanowić potencjalny cel ataku włamaniowego
znajdują się w północno-zachodniej części budynku (pomieszczenia 01.06, 01.08, 01.09
oraz 01.10). W związku z tym jest to jedyny obszar na tym piętrze chroniony przez czujki.
Wszystkie wejścia do sali wykładowej są chronione przez czujki magnetyczne. Poza
tym w mniejszej sali wykładowej przy biurku prowadzącego umieszczony został przycisk
napadowy (01.03).
Moduł rozszerzenia SSWiN znajdować się będą w rozdzielni elektrycznej (01.10). W
związku z tym na wejściu postawiono czujkę magnetyczną, która powinna działać całodobowo.
3.5.4
Piętro 2
Piętro 2 jest mocno oszklone, a także niewidoczne z portierni ani 1-go piętra. W
związku z tym przy każdym oknie zostały zamontowane czujki stłuczenia szkła. Szczególnie zabezpieczone zostały sale seminaryjne(02.03 – 02.05) oraz kabiny tłumaczy i reżyserki
(02.07 – 02.12). Bardzo szczelnie zostało również zabezpieczone wejście do wentylatorni
(2 czujniki PIR oraz czujnik magnetyczny). Hall główny (02.01) ze względu na swoją dużą
powierzchnię został zabezpieczony przez 2 sufitowe czujki PIR (360 stopni).
Moduły rozszerzenia SSWiN znajdować się będą w rozdzielni elektrycznej (02.15). W
związku z tym na wejściu postawiono czujkę magnetyczną, która powinna działać całodobowo.
3.5.5
Piętro 5
Ostatnie piętro musiało zostać potraktowane inaczej – istnieje bowiem możliwość próRadosław Jurewicz - Projekt Inżynierski - ARK, IIAiR, Politechnika Wrocławska 2011
25
by włamania się do budynku poprzez dachy budynków sąsiadujących. Z tego powodu
system SSWiN musi pokryć każdą możliwość wejścia do budynku. Następstwem jest duża
liczba czujników stłuczenia szyby.
Do pomieszczeń biurowych (05.07 – 05.18) prowadzą zaledwie 2 korytarze, zatem wewnętrznie są one zabezpieczone przez 2 czujki korytarzowe PIR (5.6 31 oraz 5.6 32). Czujka magnetyczna drzwi 5.6 30 jest zapewnieniem, iż włamywacz nie dostanie się do budynku poprzez dachową klatkę schodową (która w normalnych warunkach powinna być
zamknięta). Przycisk napadowy został umieszczony przy stanowisku nadzorcy biblioteki
(tuż obok czujnika 5.6 24).
Moduły rozszerzenia SSWiN znajdować się będą w pomieszczeniu 05.02. W związku
z tym na wejściu postawiono czujkę magnetyczną, która powinna działać całodobowo.
3.6
3.6.1
Wybór sprzętu
W poniższej tabeli zostały przedstawione wybrane, poszczególne urządzenia dla systemu. Ich noty aplikacyjne można znaleźć na stronach internetowych zamieszczonych w
bibliografii.
Tabela. 3.4: Wykaz wybranych urządzeń dla systemu SSWiN.
Urządzenie
Wybrane Urządzenie
Czujka dualna
SATEL SILVER
Czujka PIR
SATEL GRAPHITE
Czujka PIR 360
SATEL AQUA Ring
SATEL S4
SATEL Indigo
Przycisk napadowy
SATEL PNK-1
Moduł rozszerzenia
SATEL CA 64 E
Moduł rozszerzenia z zasilaczem SATEL CA 64 EPS
Płyta główna
SATEL Integra 128
3.6.2
W poniższym dziale przedstawione zostaną prawidłowe sposoby montażu najważniejszych elementów systemu SSWiN. Zobrazowane zostaną sposoby podłączenia:
- ekspanderów wejść do centrali płyty głównej,
- na przykładzie czujki INDIGO (stłuczenia szkła) pokazanie zostanie prawidłowy sposób
podłączenia czujki do ekspandera/płyty głównej w obu możliwych konfiguracjach.
System powinien być nastawiony na rozbudowę, w związku z czym zastosowano 2 rodzaje modułów rozszerzeń - z i bez zasilacza. Na 3 najbardziej oczujnikowanych piętrach
umieszczono w związku z tym ekspandery z zasilaczem. Z każdego z nich należy doprowadzić zasilanie do maksymalnie 2 ekspanderów bez zasilacza na tym samym piętrze. Jeżeli
ta liczba zostanie przekroczona (przykład - piętro 5) to ekspander należy zasilić z centrali
głównej. Zatem z centrali zasilane będą:
26
- 1 zasilacz na piętrze 1,
- 1 zasilacz na piętrze 5,
- wszystkie czujki na piętrze 0.
Na poniższym rysunku przedstawiono sposób podłączania ekspanderów bez zasilacza
do centrali z zapewnieniem zasilania zewnętrznego, którego rolę w naszym przypadku
będzie pełnił moduł CA 64 EPS. W przypadku gdy moduł bez zasilacza chcemy zasilić z
centrali głównej, należy po prostu połączyć ze sobą styki +12V z ekspandera oraz +EX1
z centrali. Sposób wykonania został przedstawiony na rysunku E PZ SSWN.3.
Rys. 3.4: Sposób podłączenia ekspanderów wejść bez zasilacza do płyty głównej.
Centrala Integra posiada 2 magistrale do których można podłączyć ekspandery. Każda
z nich może obsłużyć do 7 ekspanderów. Do pierwszej magistrali (+EX1, DT1, CK1) podłączono ekspandery z pięter 1P, 0 oraz 1, czyli w sumie 3 moduły. Do drugiej magistrali
(+EX2, DT2, CK2) podłączono piętra 2 oraz 5, co daje w sumie 7 modułów.
Wszystkie czujki występujące w systemie są czujkami typu NC (Normaly Closed) czyli czujkami które mają obwód zamknięty – w przypadku wyzwolenia obwód się otwiera.
Czujki NC można podłączyć na 3 sposoby:
- normalny NC,
- EOL NC,
- 2EOL NC.
Pierwszy sposób nie wykryje sabotażu czujki – jeżeli ktoś zmostkuje linię na czujce to
w momencie wystąpienia alarmu centrala nie go nie wykryje ponieważ obwód pozostanie zamknięty. Jeżeli czujka zostanie podłączona drugim sposobem, tzn EOL NC to w
przypadku zarówno sabotażu jak i alarmu obwód zostanie zamknięty. Sposób konfiguracji
2EOL jest najlepszy, ponieważ centrala rozróżni alarm od sabotażu. Należy pamiętać iż
rezystory najlepiej umieszczać w obudowie czujki, nie przy centrali.
27
Na poniższym rysunku na przykładzie czujki INDIGO przedstawiony został montaż
czujki w konfiguracji EOL oraz 2EOL. Schematy elektryczne wykonane zostały w konfiguracji 2EOL i to właśnie ona jest zalecana.
Rys. 3.5: Sposób podłączenia czujki do ekspandera/centrali w konfiguracjach EOL oraz
2EOL.
Następnie należy przedstawić prawidłowy sposób montażu czujek naściennych oraz
sufitowych PIR. W przypadku złego montażu czujka może mieć zbyt duże martwe strefy.
Poniżej przedstawiony został prawidłowy montaż czujki GRAPHITE na ścianie.
Rys. 3.6: Sposób prawidłowego montażu czujki GRAPHITE w zależności od wysokości.
28
Należy wyjaśnić co oznaczają kołowe rysunki po prawej stronie rysunku – w zależności
od wysokości montażu czujki podziałka powinna zostać stosownie ustawiona:
- na wysokości 2.4m kreska powinna wskazywać środek przedziałki
- na wysokości >2.4m kreska powinna znajdować się poniżej środka przedziałki
- na wysokości <2.4m kreska powinna znajdować się ponad środkiem przedziałki
Obszar działania czujki jest bardzo ważny – przed zamontowaniem należy sprawdzić
jak duży obszar czujka powinna obejmować. Najdłuższy wydzielony obszar ma zostać
pokryty przez czujkę 5.6 31 i jest to pomieszczenie 05.20, korytarz o długości około 16
metrów. Jeżeli zaś chodzi o czujki sufitowe to obszary o największej powierzchni do pokrycia są to wentylatornia na poziomie 1P (1P.16) oraz hall główny na piętrze 2 (02.01).
Wszystkie czujki 1P.5 9, 1P.5 10, 2.5 9 oraz 2.5 10 mają do pokrycia koła o promieniu
około 5m.
Na rysunku poniżej przedstawiony został obszar działania wybranej przez nas czujki naściennej.
Rys. 3.7: Obszar działania czujki naściennej PIR GRAPHITE.
Zatem czujka GRAPHITE będzie spełniała prawidłowo swoje zadanie w całym systemie. Jej zasięg wynosi około 18 metrów, tymczasem my potrzebujemy około 16. Kątem
działania czujki nie musimy się przejmować ponieważ w całym systemie wyżej wymieniona czujka służy przede wszystkim do nadzorowania wąskich korytarzy, zatem nie powinny
wystąpić problemy z szerokością wiązki.
29
Na rysunku poniżej przedstawiony został obszar działania czujki dualnej.
Rys. 3.8: Obszar działania czujki dualnej SILVER.
Na rysunku poniżej przedstawiony został obszar działania wybranej przez nas czujki
sufitowej.
Rys. 3.9: Obszar działania czujki sufitowej AQUA Ring.
Według planów budynku sufit znajduje się dokładnie na wysokości 3 metrów. Zatem
zgodnie z powyższymi rysunkami czujka AQUA Ring powinna być w stanie objąć oczekiwany przez nas obszar. Jeżeli jednak w przypadku testowania czujki AQUA Ring okaże
30
się iż włamywacz mógłby uniknąć wykrycia należy dodać w omówionych miejscach dodatkowe czujki sufitowe (albo umieścić obecne wyżej).
Na rysunkach poniżej przedstawiono sposób montażu czujek stłuczenia szkła. Tam
gdzie jest to możliwe należy zastosować montaż przy-ścianowy, w przeciwnym razie należy zamontować montaż sufitowy. Każda czujka jest odpowiedzialna za dokładnie 1 okno.
(a) Montaż przy-ścianowy
(b) Montaż sufitowy.
Rys. 3.10: Możliwe sposoby montażu
Na schematach E P SSWN.2 oraz E P SSWN.3 pokazany jest uproszczony sposób
montażu czujek. Na rysunku ekspandery są podpisane Adresy: X.6 X →X.6 X+Y. Należy
to rozumieć następująco - do tego ekspandera należy podłączyć czujki od adresu X.6 X
do X.6 X+Y. Kolejność wtykania czujek do modułu jest naturalna, czyli do zacisku Z1
należy podłączyć czujkę X, do Z2 czujkę X+1 itd.
Na każdym ekspanderze znajduje się 8 mikro-przełączników. Pierwsze 5 (numery 1-5)
służy do ustawienia adresu ekspandera w reprezentacji binarnej. Należy je ustawić na
takie numery jakie są na schematach połączeń elektrycznych. Przełączniki 6 oraz 7 mają
być ustawione w pozycji OFF(czyli na dole). Przełącznik 8 dotyczy czujek roletowych i
wibracyjnych, które w systemie nie występują a więc także należy ustawić go w pozycji
OFF.
3.7
Zachowanie systemu
System zgodnie ze schematem przedstawionym na rys.3.1 zachowa się różnorako w
zależności od typu sygnału który do niego przychodzi. W przypadku sygnału przycisku
napadowego system od razu kontaktuje się z policją i/lub firmą ochroniarską. Każda z
czujek posiada swój adres w systemie przez co można łatwo zidentyfikować miejsce wystąpienia alarmu. Prawidłowe oprogramowanie systemu sprawi, iż ochronie zostanie pokazany
obraz z kamer najbliższych źródłu wystąpienia alarmu. Nastąpić powinno również oświetlenie obszarów skojarzonych z poszczególnymi czujkami w celu łatwiejszego znalezienia
potencjalnego włamywacza. Poza tym system uruchomi system audio w celu przekazywania informacji z lokalnego centrum ochrony.
Z powodu dużego ruchu w budynku większość czujek SSWiN działa tylko w nocy i w
dniach wolnych. Biura prywatne czy też filia banku mają jednak możliwość prowadzenia
monitoringu czujek całodobowo.
31
Rozdział 4
System telewizji dozorowej CCTV
32
4.1
Wstęp
System telewizji dozorowej CCTV jest obecnie najbardziej podstawowym systemem
w każdym budynku inteligentnym. Jest to spowodowane szeroką gamą zastosowań:
- współpraca z innymi systemami budynku inteligentnego, np. SSWiN w celu zidentyfikowania napadu/włamania lub SSP w celu potwierdzenia zagrożenia,
- nagrywanie materiału, który później może zostać wykorzystany do np. identyfikacji włamywacza,
- zmniejszenie zatrudnienia – wystarczy kilku pracowników którzy obserwują obiekt za
pomocą kamer,
- możliwość identyfikacji,
- zmniejszenie liczby kradzieży,
- szybsza reakcja na sytuacje odbiegające od normy.
CCTV jest w stanie nadzorować obiekty/obszary których nie jest w stanie zabezpieczyć system SSWiN, ponieważ opiera się on na możliwościach percepcyjnych człowieka
a nie czujnika w związku z czym jest skuteczniejszy, ale też droższy.
System CCTV działa całodobowo. Powinien być umieszczany w miejscach publicznych,
o dużym natężeniu ruchu. Kamer nie należy umiejscawiać w pomieszczeniach biurowych,
ponieważ mogłyby one wywierać negatywny wpływ na pracowników. Można co prawda
zastosować kamery z opcją wprowadzenia stref prywatnych (kamera nie rejestruje obrazu we wskazanych obszarach) lecz są one horrendalnie drogie (od 5-10 razy droższe niż
kamery które zostały wybrane).
4.2
Bardzo ważnym jest, aby kamery były umieszczone w najbardziej newralgicznych miejscach. Jednocześnie należy unikać nadmiarowości który mogłaby spowodować system trudnym do nadzorowania. W związku z tym należy przede wszystkim monitorować wszystkie
główne tunele komunikacyjne budynku, tzn. klatki schodowe, wejścia/wyjścia budynku,
parking oraz wjazd na niego.
System zostanie oparty na jednym 32 wejściowym rejestratorze cyfrowym do którego
będą się schodzić kamery ze wszystkich pięter. Cały system zostanie skonstruowany w
oparciu o kamery analogowe. Kamery cyfrowe(IP) są kiepskim rozwiązaniem dla średnich
systemów CCTV ze względu na dużą ilość pasma potrzebną do przesłania obrazu do
rejestratora co wymaga zastosowania odrębnej sieci.
4.3
Struktura systemu
Największy nacisk położony został na parking – jest to miejsce do którego stosunkowo
łatwo się dostać oraz gdzie ruch jest stosunkowo niewielki. Samochody znajdujące się na
parkingu są łatwym celem dla złodziei, zaś system SSWiN ciężko zaprogramować do rozróżniania złodzieja z właścicielem. W tym miejscu wchodzi system CCTV, który został
zaprojektowany w taki sposób aby obejmować cały parking.
Należy zastosować różne typy kamer w zależności od ich pozycji. Zatem kamery monitorujące wejścia oraz wjazd do budynku będą kamerami dualnymi kolorowymi. W przypadku parkingu powód jest oczywisty – jeżeli przestępca uciekałby samochodem informaRadosław Jurewicz - Projekt Inżynierski - ARK, IIAiR, Politechnika Wrocławska 2011
33
Rys. 4.1: Schemat systemu CCTV zastosowanego w budynku.
cja o jego kolorze może być bardzo przydatna. Zgodnie z rysunkami architektonicznymi aż
3 z 4 zewnętrznych kamer będą kamerami szybkoobrotowymi wandalo-odpornymi (poza
0.7 4) . Wybrane kamery obrotowe charakteryzują się możliwością bardzo dużego zoomu
optycznego (nie mylić z zoomem cyfrowym!), który może być bardzo ważny podczas identyfikacji numerów rejestracyjnych pojazdu.
Kamery są połączone z rejestratorem cyfrowym w konfiguracji gwiazdy, nie magistrali.
Kamery kopułkowe oraz naścienne znajdą zastosowanie wewnątrz budynku. Monitoring ma być całodobowy zatem wszystkie kamery będą dualne oraz kolorowe.
W poniższej tabeli został przedstawiony sposób zasilania elementów systemu CCTV.
Tabela. 4.1: Napięcie zasilania elementów CCTV.
Pozycja
Urządzenie
Zasilanie
1
Kamera naścienna 12 V DC
2
Kamera kopułkowa 12 V DC
3
Kamera obrotowa 24 V AC
4
Rejestrator cyfrowy 12 V DC
5
LC-8000
12 V DC
4.4
Okablowanie systemu
Do okablowania systemu wykorzystane zostaną przewody TV przemysłowej, które zawierają w sobie kabel zasilający (wtyk oraz gniazdo DC) oraz kabel koncentryczny do
przesyłania informacji (zakończony złączem BNC). Dla kamer zewnętrznych zastosowanie zostanie ten sam przewód lecz o typie zewnętrznym, charakteryzującym się większą
odpornością na czynniki pogodowe.
Do podłączenia kamery służą wtyki:
- 2.1/5.5mm - zasilanie 12V DC (kabel zasilający),
- BNC - Sygnał Composite Video (kabel koncentryczny).
34
4.5
Kamery
W poniższej tabeli znajduje się liczba kamer przypadających na każde z poszczególnych
pięter.
Tabela. 4.2: Wykaz poszczególnych kamer przypadających na każde z pięter.
Numer piętra
Urządzenie
1P 0 1 2 5 Sumarycznie
Kamera naścienna
5 5 3 4 5
22
Kamera kopułkowa 0 1 0 0 0
1
Kamera obrotowa
1 1 2 0 0
4
Rejestrator cyfrowy 0 1 0 0 0
1
W tabeli poniżej znajduje się sumaryczny wykaz urządzeń systemu CCTV przypadających na każde z pięter oraz całkowita ich liczba. Rejestrator cyfrowy nie został uwzględniony.
Tabela. 4.3: Suma wszystkich urządzeń systemu na poszczególnych piętrach.
Piętro
1P
6
0
7
1
5
2
4
5
5
Wszystkie
27
Niektóre z kamer nadzorują więcej niż tylko 1 piętro budynku (np. kamery PTZ na
piętrze 1).
4.5.1
Piętro -1
Rysunek na płycie - „System CCTV/CCTV 1P”
Ze względu na trudność w nadzorze parkingu poprzez system SSWiN wystąpiła konieczność przeniesienia ciężaru dozorowania w całości na system CCTV. Z tego powodu
na 2 filarach parkingu znajdują się aż 4 kamery obserwujące cały parking. Poza nimi na
rampie do parkingu znajduje się kamera obrotowa obserwująca cały ruch tranzytowy.
Mając na uwadze stosunkowo niewielki ruch na poziomie -1 nie umieszczono na nim
dodatkowych kamer. Kamery na klatkach schodowych między piętrami -1 a 0 zostały
umieszczone na rysunkach piętra 0. Kamery na klatkach schodowych umieszczane są w
„łączniku” tak aby widzieć drzwi prowadzące na piętro – inny sposób polegałby na umieszczaniu kamer na wysokości pięter przy drzwiach lecz pokrywałyby wtedy mniejszy obszar.
4.5.2
Piętro 0
Rysunek na płycie - „System CCTV/CCTV 0”
Na piętrze 0 w pomieszczeniu 00.08(centrala BMS) znajdować się będą zarówno rejestrator cyfrowy jak i skrzynie zasilające DC na 18 kamer zwykłych oraz AC na 4 kamery
PTZ.
35
Podobnie jak w przypadku systemu SSWiN nie zostały umieszczone kamery wewnętrzne przy wejściu południowym. Jest to spowodowane obecnością w tym obszarze portiera.
Kamery naścienne zostały umieszczone na wszystkich klatkach schodowych ponieważ
stanowią one jedyną drogę między kolejnymi piętrami. Przy drzwiach zachodnich umieszczono kamerę monitorującą próbę prześlizgnięcia się włamywacza tylnym wejściem(0.7 4).
Ze względu na mały obszar zmniejszono kąt widzenia oraz umieszczono ją niżej. Ponadto
przy wejściu wschodnim umieszczono kamerą kopułkową (0.7 2) której głównym zadaniem
jest pilnowanie wejścia do banku oraz wschodniej fasady.
Ze względu na dużą liczbę ludzi przebywających na stołówce (00.03) umieszczono tam
jedną kamerę (07.02), której głównym celem jest szybkie wykrycie napadu. Ze względu
na podłużną budowę stołówki zmniejszono szerokość wiązki do 60 stopni. Pomimo dość
sporej martwej strefy spowodowanej występowaniem filarów postanowiono nie montować
większej liczby kamer. Strefa jest na tyle gęsto zaludniona, iż wykrycie napadu powinno
tak czy inaczej nastąpić w bardzo krótkim czasie.
4.5.3
Piętro 1
Na wysokości piętra 1 umieszczone są 2 kamery obrotowe odpowiedzialne za obserwację
wejść południowego oraz wschodniego. Zostały one specjalnie umieszczone wyżej aby:
- być bardziej odpornymi na wandali,
- widzieć wyraźnie otaczające budynek ulice,
- mieć dalszy zasięg widzenia.
Kamera 1.7 3 jest jedną z najważniejszych kamer wewnętrznych systemu. Monitoruje ona
jednocześnie główne wejście budynku, sali wykładowej oraz schody z piętra 0 na 1 oraz
z 1 na 2. Poniżej przedstawione zostało zdjęcie obrazujące wyżej opisane obszary(kamery
monitoringu posiadają szerszą wiązkę niż aparat którym robione było zdjęcie).
Rys. 4.2: Obszar monitoringu kamery 1.7 3
36
Standardowo umieszczono kamery we wszystkich klatkach schodowych.
4.5.4
Piętro 2
Obie sale wykładowe (01.02 oraz 01.03) są wielo-piętrowe. Kamery naturalnie zostały
podłączone w związku z tym pod sufitem obu sal wykładowych który znajduje się na wysokości piętra 2. Ich umieszczenie nad biurkiem wykładowcy ma różnorakie zastosowanie:
- może zostać wykorzystana podczas egzaminów aby zapobiegać plagiatom,
- w sali 01.02 obserwowane są jednocześnie wszystkie wejścia, co zmniejsza martwe strefy,
- w sali 01.03 zrezygnowano z obserwowania wejścia na rzecz obserwacji witryny,
- monitoring wszystkich obecnych na sali osób en face zwiększa skuteczność w wykrywaniu zachowań odbiegających od normy w przeciwieństwie do kamer obserwujących plecy.
Standardowo umieszczono kamery na wszystkich „śródpiętrach” klatek schodowych.
4.5.5
Piętro 5
W pomieszczeniu gospodarczym 05.02 umieszczono skrzynie zasilającą 8 kanałową DC
dla 6 kamer znajdujących się na tym piętrze.
Kamery zostały tak ustawione aby obejmować taras – celem oczywiście jest zapobiegnięcie włamania poprzez przejście z dachu innego budynku. Biblioteka poza tym często
jest gęsto zaludniona przy jednocześnie słabej wizji jej uczestników (regały stanowią poważną zasłonę). Jeżeli ktoś zasłabnie w bibliotece, to pomimo dużego stężenia ludzi, taka
osoba może zostać niezauważona. Kamery mają zapobiec takiemu zdarzeniu.
Kamera 5.7 5 została umieszczona w magazynie 05.06, który zawiera wartościowy
sprzęt, aby zapobiec kradzieżom. System SSWiN zapobiega kradzieżom z zewnątrz, lecz
nie jest w stanie wykryć kradnącego pracownika.
Standardowo umieszczono kamery we wszystkich klatkach schodowych.
4.6
4.6.1
Wybór sprzętu
Wszystkie wybrane kamery będą pochodzić od firmy LC-Security. Dzięki temu unikamy braku zgodności oraz możemy liczyć na pomoc producenta.
W poniższej tabeli wypisane zostały wybrane kamery.
Tabela. 4.4: Wykaz wybranych urządzeń systemu CCTV.
Urządzenie
Wybrane Urządzenie
Kamera naścienna
LC-501P firmy LC-SECURITY
Kamera kopułkowa LC-688C firmy LC-SECURITY
Kamera obrotowa LC-9027L firmy LC-SECURITY
Obiektyw
GC-0358AI firmy GEOCAM
Rejestrator cyfrowy
BCS-3204LE-U firmy BCS
Należy zwrócić uwagę na obiektyw – w całym systemie wszystkie kamery naścienne
zostały zaprojektowane z kątem widzenia równym 60 lub 90 stopni (co jest widoczne na
37
rysunkach). Większość domyślnych obiektywów kamer pokrywa maksymalnie około 72
stopni, w związku z czym nie ma sensu szukać innych, droższych kamer. Wybrana kamera
LC-501P ma kąt widzenia 54 stopni. W związku z tym należy kupić 22 obiektywy które
poszerzą kąt widzenia zamontowanych kamer. LC-501P posiadają zarówno przetwornik
CC 1/3” oraz mocowanie CS zatem są zgodne z wybranym obiektywem.
4.6.2
Ze skrzyni zasilających(18 kanałów 12DC oraz 4 kanały 24AC) na piętrze 0 zasilane
są wszystkie kamery z pięter 1P, 0, 1 oraz 2. W związku z tym kabel koncentryczny oraz
zasilający mogą zostać poprowadzone wspólnie, ponieważ skrzynia zasilająca znajdować
się będzie w tym samym pomieszczeniu co rejestrator cyfrowy. Osobna skrzynia zasilająca znajduje się na piętrze 5 w pomieszczeniu 05.02. Zasila ona wszystkie kamery na tym
piętrze. Zatem kable sygnałowe mogą biec razem z zasilającymi do szachtu, gdzie te 2gie
odejdą do skrzyni zasilającej.
Poniżej przedstawiony został sposób podłączania kamery do rejestratora cyfrowego
przy pomocy wybranego przez nas przewodu koncentrycznego. Wszystkie kamery podłącza się w taki sam sposób.
Rys. 4.3: Sposób podłączenia kamer do rejestratora cyfrowego.
Maksymalny pobór prądu kamer podłączonych do każdej ze skrzyń zasilających jest
następujący:
- 18 × 450mA = 8.1A,
- 4 × 450mA = 1.8A,
- 4 × 1A = 4A.
Tymczasem maksymalne obciążenie dla każdej z nich wynosi odpowiednio 9, 4 oraz 8
amperów.
Do kamer został wybrany obiektyw Auto-iris ponieważ potrafi on automatycznie regulować ilość odbieranego światła a co za tym idzie obraz jest lepszy (np. brak prześwietlonych obszarów).
Istnieje możliwość podłączenia wszystkich kamer do sieci w przypadku gdybyśmy
chcieli przenieść lokalne centrum ochrony poza budynek, czy też w celu umożliwienia
firmie ochroniarskiej obserwację obiektu. W takim przypadku należy:
(1) Podłączyć rejestrator cyfrowy do routera za pomocą wtyczki RJ45.
(2) Uruchomić w routerze UPnP (automatyczne uruchamianie urządzeń typu Plug &
Play).
38
(3) Uruchomić DMZ w routerze poprzez wpisanie adresu IP rejestratora. (DMZ – strefa
zdemilitaryzowana, w której zwykle umieszcza się serwery które mogłyby być atakiem
hakerów).
(4) Uruchomić serwer wirtualny poprzez wpisanie adresu IP rejestratora i portu.
(5) Wpisać w rejestratorze bramę domyślną i skorzystać z usługi automatycznego przekierowania portów.
Do obsługi kamer zastosowana zostanie klawiatura LC-800 firmy LC-Security, która
została zaprojektowana specjalnie do sterowania systemem CCTV.
4.7
Zachowanie systemu
Kamery są tak zaprojektowane aby same dostosowywały swój tryb pracy (dzienny/nocny) w zależności od warunków na zewnątrz. Istnieje możliwość sterowania kamerami PTZ za pomocą urządzeń wejścia. PTZ jest skrótem od Pan-Tilt-Zoom, które z kolei
oznaczają:
- Pan – obrót kamery w płaszczyźnie poziomej,
- Tilt – obrót kamery w płaszczyźnie pionowej,
- Zoom – przybliżanie oraz oddalania obrazu.
W przypadku kamer naściennych obszar roboczy kamery jest ustawiany za pomocą pokręteł na tyle kamery. System CCTV jest szeroko wykorzystywany do wszelkiej maści
potwierdzeń oraz obserwacji sygnałów przychodzących z innych systemów. W związku
z tym, aby odciążyć operatora oraz skrócić czas reakcji należy napisać oprogramowanie
które automatycznie wysunie na wierzch monitora kamery najbliższe czujnikom wysyłającym sygnał.
Głównym celem kamer za dnia jest zapewnienie użytkownikom budynku bezpieczeństwa. Tymczasem w nocy system CCTV ma służyć przede wszystkim zapobieganiu włamaniom.
39
Rozdział 5
Uwagi Końcowe
W poniższym rozdziale opisano uwagi skierowane do instalatora, sposób interpretowania rysunków oraz zastosowane uproszczenia:
(1) Kable COM,DTK oraz CTK w SSWiN należy prowadzić w jednym kablu.
(2) Na schematach architektonicznych linie przerywane symbolizują linie dozorowe do
których podłączane będą ROP’y. Nie mniej jednak stosuje się te same kable.
(3) Czujki magnetyczne oraz przyciski napadowe podłącza się dokładnie tak samo jak
pozostałe czujki(np. PIR, zbicia szkła) z tą różnicą iż nie trzeba podłączać zasilania.
Po prostu zaciski COM oraz 12V nie istnieją w ich przypadkach.
(4) Na schematach architektonicznych nie umieszczono zasilaczy zewnętrznych. Opis rozmieszczenia tych urządzeń oraz sposób podłączania przedstawione są w odpowiednich
rozdziałach systemów.
(5) Należy założyć, że kable zasilające biegną wspólnie z kablami przesyłającymi sygnał.
W sporadycznych przypadkach gdy tak się nie dzieje prawidłowe postępowanie opisano w odpowiednich rozdziałach (np. sposób zasilania kamer na piętrze 5).
(6) Zrezygnowano z not katalogowych oraz zdjęć urządzeń. Wszystkie informacje potrzebne do wykonania powyższego projektu znajdują się w tekście i na schematach. Gdyby zaszła potrzeba wglądu do dokumentacji technicznych urządzeń należy odwiedzić
strony internetowe umieszczone w bibliografii.
(7) Numeracja systemów bezpieczeństwa zaczyna się od 5 ponieważ numery 1-4 zostały
zarezerwowane dla innych systemów budynku inteligentnego.
(8) Rysunek E PZ SSWN.2 pokazuje sposób podłączania czujek zarówno do modułów
rozszerzeń z zasilaczem jak i bez niego. W zielonej ramce pokazane są styki którymi
te ekspandery się różnią.
(9) Noty katalogowe, schematy elektryczne i architektoniczne, sama praca oraz rysunki
znajdują się na załączonej płycie DVD.
(10) Na schematach blokowych nie uwzględniono zasilaczy w celu przejrzystości rysunków.
(11) Listę pomieszczeń z opisem można obejrzeć na płycie DVD w katalogu Oryginalne
rzuty.
40
Bibliografia
[1] Elżbieta Niezabitowska, Budynek Inteligentny. Tom I. Potrzeby użytkownika a standard budynku inteligentnego, Wydawnictwo Politechniki Śląskiej, Gliwice 2010
[2] Elżbieta Niezabitowska, Budynek Inteligentny. Tom II. Podstawowe systemy bezpieczeństwa w budynkach inteligentnych, Wydawnictwo Politechniki Śląskiej, Gliwice
2005
[3] Andrzej Wójcik, Mechaniczne i elektroniczne systemy zabezpieczeń, Wydawnictwo Verlag Dashofer Sp. z o.o., Warszawa 2001
[4] Dokumentacje techniczne SATEL, http://www.satel.pl,
[5] Dokumentacje techniczne LC-Security, http://www.ctr.pl
[6] Dokumentacje techniczne Siemens, http://www.siemens.com/entry/cc/en/
[7] Poradniki, instrukcje oraz ćwiczenia firmy Autodesk, http://students.autodesk.com/
[8] Poradniki oraz instrukcje języka LATEX, http://en.wikibooks.org/wiki/LaTeX
[9] http://www.cctvcamerapros.com/
[10] http://www.wikipedia.org/
[11] http://www.elektroda.pl/
41
Spis rysunków
1.1
1.2
Północna fasada budynku. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Położenie obiektu na mapie Wrocławia. . . . . . . . . . . . . . . . . . . . .
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
Konfiguracja systemu SSP. . . . . . . . . . . . . . . . . . . . . . .
Schemat działania systemu SSP. . . . . . . . . . . . . . . . . . . .
Budowa systemu SSP na poszczególnych piętrach. . . . . . . . . .
Schematyczny algorytm działania systemu. . . . . . . . . . . . . .
Dokładny algorytm działania systemu SSP. . . . . . . . . . . . . .
Dokładny algorytm zachowania systemu w przypadku wystąpienia
Schemat podłączania urządzeń do wybranej centrali SSP. . . . . .
Sposób podłączania detektorów do centrali. . . . . . . . . . . . . .
Wygląd EOL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sposób podłączenia urządzeń systemu SSP. . . . . . . . . . . . . .
. . . .
. . . .
. . . .
. . . .
. . . .
awarii.
. . . .
. . . .
. . . .
. . . .
3.1
3.2
3.3
3.4
3.5
.
.
.
.
.
.
.
.
.
.
Schemat działania systemu SSWiN . . . . . . . . . . . . . . . . . . . . . .
Schemat budowy systemu SSWiN rozpatrywanego obiektu . . . . . . . . .
Budowa SSWiN z podziałem na piętra. . . . . . . . . . . . . . . . . . . . .
Sposób podłączenia ekspanderów wejść bez zasilacza do płyty głównej. . .
Sposób podłączenia czujki do ekspandera/centrali w konfiguracjach EOL
oraz 2EOL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6 Sposób prawidłowego montażu czujki GRAPHITE w zależności od wysokości.
3.7 Obszar działania czujki naściennej PIR GRAPHITE. . . . . . . . . . . . .
3.8 Obszar działania czujki dualnej SILVER. . . . . . . . . . . . . . . . . . . .
3.9 Obszar działania czujki sufitowej AQUA Ring. . . . . . . . . . . . . . . . .
3.10 Możliwe sposoby montażu . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1
4.2
4.3
5
5
7
8
9
10
11
12
16
17
17
17
20
22
22
27
28
28
29
30
30
31
Schemat systemu CCTV zastosowanego w budynku. . . . . . . . . . . . . . 34
Obszar monitoringu kamery 1.7 3 . . . . . . . . . . . . . . . . . . . . . . . 36
Sposób podłączenia kamer do rejestratora cyfrowego. . . . . . . . . . . . . 38
42
Spis tabel
1.1
Nazewnictwo schematów architektonicznych, elektrycznych oraz adresów
urządzeń na nim przedstawionych. . . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
2.1
2.2
2.3
2.4
2.5
Sposób zasilania systemu SSP. . . . . . . . . . . . . . . . . .
Zastosowanie czujek pożarowych dla różnego typu pożarów. .
Liczba urządzeń na poszczególnych piętrach. . . . . . . . . .
Liczba wszystkich urządzeń przypadających na każde piętro.
Wykaz wybranych urządzeń dla systemu SSWiN. . . . . . .
3.1
3.2
3.3
3.4
Sposób zasilania poszczególnych urządzeń systemu. . . . . . . .
Wykaz wszystkich urządzeń składających się na system SSWiN
nych piętrach. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zbiorcza liczba czujek w budynku. . . . . . . . . . . . . . . . . .
Wykaz wybranych urządzeń dla systemu SSWiN. . . . . . . . .
. . . . .
na kolej. . . . .
. . . . .
. . . . .
. 24
. 24
. 26
4.1
4.2
4.3
4.4
Napięcie zasilania elementów CCTV. . . . . . . . . . . . . . . .
Wykaz poszczególnych kamer przypadających na każde z pięter.
Suma wszystkich urządzeń systemu na poszczególnych piętrach.
Wykaz wybranych urządzeń systemu CCTV. . . . . . . . . . . .
.
.
.
.
.
.
.
.
5.1
Wykaz wszystkich urządzeń systemów bezpieczeństwa. . . . . . . . . . . . 44
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4
9
13
14
14
16
. 23
34
35
35
37
43
Wykaz urządzeń
Tabela. 5.1: Wykaz wszystkich urządzeń systemów bezpieczeństwa.
Wykaz urządzeń
Typ urządzenia
Nazwa
Producent
SSP
Czujka dymu
OHC320C
Siemens
Ręczny ostrzegacz pożarowy
DM1101
Siemens
Centrala alarmowa
FC 1002-A
Siemens
SSWiN
Czujka dualna
SILVER
Satel
Czujka PIR
GRAPHITE
Satel
Czujka PIR 360
AQUA Ring
Satel
S4
Satel
Indigo
Satel
Przycisk napadowy
PNK-1
Satel
Moduł rozszerzenia
CA 64 E
Satel
Moduł rozszerzenia z zasilaczem
CA 64 EPS
Satel
Centrala główna
Integra 128
Satel
Transformator 230V/20V AC 60AV
TR 60 VA
Satel
Transformator 230V/18V AC 40AV
TR 40 VA
Satel
CCTV
Kamera naścienna
LC-501P
LC-Security
Kamera kopułkowa
LC-688C
LC-Security
Kamera obrotowa
KC-9027L
LC-Security
Obiektyw
GC-0358AI
GEOCAM
Rejestrator cyfrowy
BCS-3204LE-U
BCS
Skrzynia zasilająca 18 kanałów 12DC
PSPRO-DC18 9A
CCTV Camera Pros
Skrzynia zasilająca 8 kanałów 12DC
PSPRO-DC8 4A
CCTV Camera Pros
Skrzynia zasilająca 4 kanały 24AC
PSPRO-AC-4HB 8A CCTV Camera Pros
Ilość
129
15
5
1
6
9
33
37
6
7
3
1
1
3
22
1
4
22
1
1
1
1
44
Spis schematów elektrycznych z opisem
Nazwa rysunku
E Z SSP.1
E PZ SSP.1
E PZ SSP.2
E PZ SSP.3
E Z SSWN.1
E Z SSWN.2
E PZ SSWN.1
E PZ SSWN.2
E PZ SSWN.3
E PZ SSWN.4
E P SSWN.1
E P SSWN.2
E P SSWN.3
E Z CCTV.1
E Z CCTV.2
E Z CCTV.3
E Z CCTV.4
E P CCTV.1
E P CCTV.2
Opis
SSP
Zasilanie central alarmowych FC 1002-A na wszystkich piętrach.
Przykład ilustrujący zasilanie oraz sposób podłączenia czujników oraz ROP’ów do centrali alarmowej. Urządzenia są zasilane z linii dozorowej. Na końcu musi być EOL.
Zasilanie oraz sposób podłączenia urządzeń do central alarmowych na piętrach 1P,0 oraz 1.
Zasilanie oraz sposób podłączenia urządzeń do central alarmowych na piętrach 2 oraz 5.
SSWiN
Zasilanie centrali Integra. Akumulator powinien starczyć na
minimum 30Ah. Zalecany transformator to 60VA.
Zasilanie modułu rozszerzeń z zasilaczem (CA 64 EPS). Zalecany transformator to 40VA.
Zasilanie oraz sposób podłączenia czujek typu NC do centrali
Integra w konfiguracji 2EOL.
Zasilanie oraz sposób podłączenia czujek typu NC do modułów rozszerzeń(z lub bez zasilacza) w konfiguracji 2EOL.
Zasilanie oraz sposób podłączenia modułów rozszerzeń bez
zasilacza do centrali Integra.
System z mieszanymi typami modułów rozszerzeń. W tym
przypadku pokazano w jaki sposób zasilić moduł rozszerzenia
bez zasilacza (CA 64E) z CA 64 EPS.
Sposób podłączenia modułów rozszerzeń z zasilaczem do centrali Integra.
Sposób podłączenia czujek z pięter od 1P do 2 do centrali.
Schemat uproszczony.
Sposób podłączenia czujek z pięter 2 oraz 5 centrali. Schemat
uproszczony.
CCTV
Zasilanie rejestratora cyfrowego oraz klawiatury sterującej
Zasilanie kamer PTZ
Zasilanie pozostałych kamer(naściennych oraz kopułkowych)
na piętrach od 1P do 2.
Zasilanie pozostałych kamer(naściennych oraz kopułkowych)
na piętrze 5.
Sposób podłączenia kamer do rejestratora cyfrowego (piętra
1P, 0 oraz 1).
Sposób podłączenia kamer do rejestratora cyfrowego (piętra
1, 2 oraz 5).
PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT
230V AC
0V AC
Temat
alarmowych FC 1002-A.
Obiekt
Skala
1:1
Numer Rysunku
E_Z_SSP.1
Wersja rysunku
1.2
Temat
alarmowej.
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSP.1
Wersja rysunku
1.1
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSP.2
Wersja rysunku
1.2
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSP.3
Wersja rysunku
1.2
230V AC
0V AC
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_Z_SSWN.1
Wersja rysunku
1.2
230V AC
0V AC
Temat
akumulatora.
Obiekt
Skala
1:1
Numer Rysunku
E_Z_SSWN.2
Wersja rysunku
1.1
Temat
zasilanie czujek typu NC do centrali INTEGRA.
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSWN.1
Wersja rysunku
1.2
ZACISKI CA 64 EPS NIEOBECNE W 64 E
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSWN.2
Wersja rysunku
1.2
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSWN.3
Wersja rysunku
1.1
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_PZ_SSWN.4
Wersja rysunku
1.5
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_P_SSWN.1
Wersja rysunku
1.3
PIETRO 1P
PIETRO 1
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_P_SSWN.2
Wersja rysunku
1.6
PIETRO 5
PIETRO 2
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_P_SSWN.3
Wersja rysunku
1.3
230V AC
0V AC
Temat
Obiekt
Skala
1:1
Numer Rysunku
E_Z_CCTV.1
Wersja rysunku
1.5
230V AC
PIETRO 0
PIETRO 1
Temat
PTZ.
Obiekt
Skala
1:1
PIETRO 1P
0V AC
Numer Rysunku
E_Z_CCTV.2
Wersja rysunku
2.4
230V AC
0V AC
PIETRO 2
Temat
Obiekt
PIETRO 0
PIETRO 1
Skala
PIETRO 1P
1:1
Numer Rysunku
E_Z_CCTV.3
Wersja rysunku
1.1
230V AC
0V AC
Temat
Obiekt
Skala
PIETRO 5
1:1
Numer Rysunku
E_Z_CCTV.4
Wersja rysunku
1.1
Temat
oraz 1).
Obiekt
PIETRO 0
PIETRO 1
Skala
PIETRO 1P
1:1
Numer Rysunku
E_P_CCTV.1
Wersja rysunku
1.4
Temat
oraz 5).
Obiekt
PIETRO 2
PIETRO 5
Skala
PIETRO 1
1:1
Numer Rysunku
E_P_CCTV.2
Wersja rysunku
2.1
Spis schematów architektonicznych z
opisem
Nazwa rysunku
SSP.1P
SSP.0
SSP.1
SSP.2
SSP.5
SSWN.1P
SSWN.0
SSWN.1
SSWN.2
SSWN.5
CCTV.1P
CCTV.0
CCTV.1
CCTV.2
Opis
SSP
Sposób rozmieszczenia czujników oraz kabli systemu SSP na
piętrze 1P (podziemie).
piętrze 0.
piętrze 1.
piętrze 2.
piętrze 5.
SSWiN
Sposób rozmieszczenia czujników oraz kabli systemu SSWiN
na piętrze 1P(podziemie) . Obszary zakreskowane przedstawiają obszar działania czujek.
na piętrze 0 . Obszary zakreskowane przedstawiają obszar
działania czujek.
działania czujek.
działania czujek.
działania czujek.
CCTV
Sposób rozmieszczenia czujników oraz kabli systemu CCTV
na piętrze 1P(podziemie) . Obszary zakreskowane przedstawiają obszary monitoringu kamer.
na piętrze 0 . Obszary zakreskowane przedstawiają obszary
monitoringu kamer.
monitoringu kamer.
monitoringu kamer.
Kontynuacja na następnej stronie
Kontynuacja z poprzedniej strony
Nazwa rysunku
Opis
CCTV.5
monitoringu kamer.
Wszystkie Systemy Zabezpieczeń
WSZ.1P
Wszystkie systemy bezpieczeństwa na piętrze 1P(podziemie).
Celem jest pokazanie dopełniania się systemów.
WSZ.0
Wszystkie systemy bezpieczeństwa na piętrze 0. Celem jest
pokazanie dopełniania się systemów.
WSZ.1
WSZ.2
WSZ.5

politechnika wrocławska wydział elektroniki

Transkrypt

Podobne dokumenty

Wyjaśnienia nr.1

Opis manipulatora Space Pilot.

pobierz
