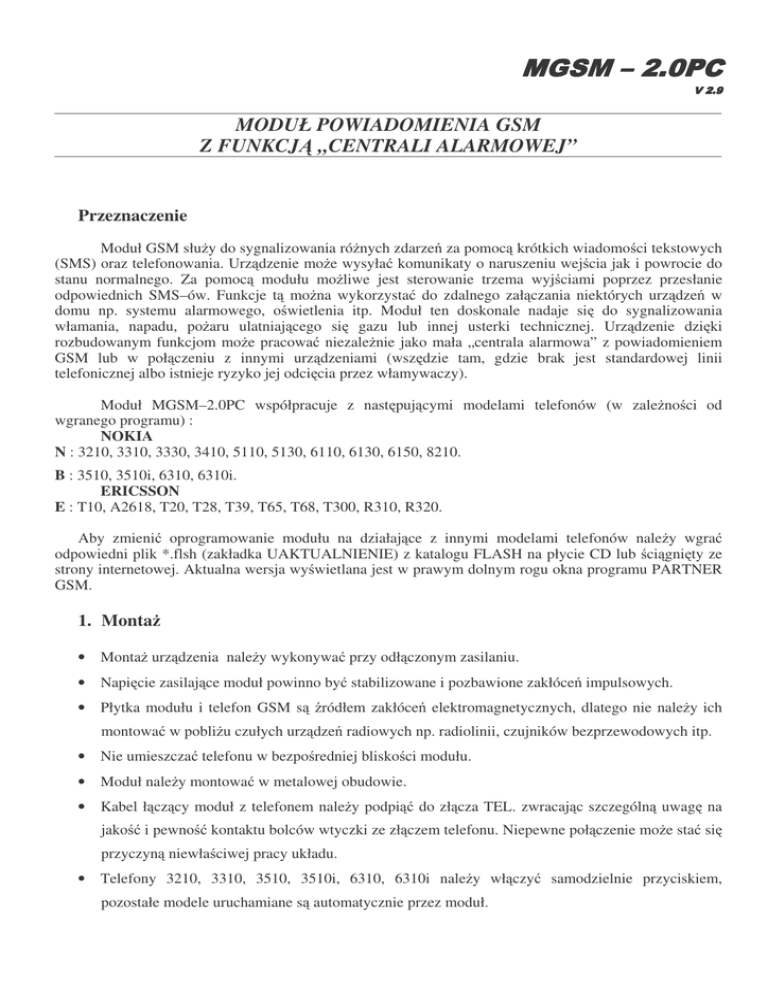

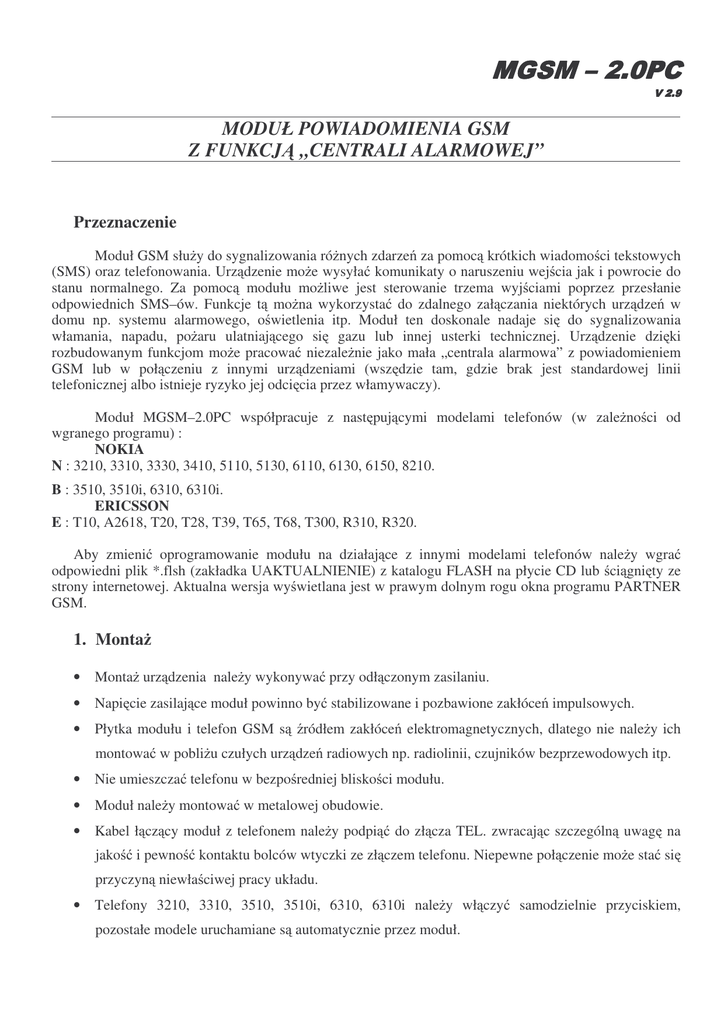

MGSM – 2.0PC - E

MODUŁ POWIADOMIENIA GSM
Z FUNKCJ „CENTRALI ALARMOWEJ”
Przeznaczenie
Moduł GSM słu y do sygnalizowania ró nych zdarze za pomoc krótkich wiadomo ci tekstowych
(SMS) oraz telefonowania. Urz dzenie mo e wysyła komunikaty o naruszeniu wej cia jak i powrocie do
stanu normalnego. Za pomoc modułu mo liwe jest sterowanie trzema wyj ciami poprzez przesłanie
odpowiednich SMS–ów. Funkcje t mo na wykorzysta do zdalnego zał czania niektórych urz dze w
domu np. systemu alarmowego, o wietlenia itp. Moduł ten doskonale nadaje si do sygnalizowania
włamania, napadu, po aru ulatniaj cego si gazu lub innej usterki technicznej. Urz dzenie dzi ki
rozbudowanym funkcjom mo e pracowa niezale nie jako mała „centrala alarmowa” z powiadomieniem
GSM lub w poł czeniu z innymi urz dzeniami (wsz dzie tam, gdzie brak jest standardowej linii
telefonicznej albo istnieje ryzyko jej odci cia przez włamywaczy).
Moduł MGSM–2.0PC współpracuje z nast puj cymi modelami telefonów (w zale no ci od
wgranego programu) :
NOKIA
N : 3210, 3310, 3330, 3410, 5110, 5130, 6110, 6130, 6150, 8210.
B : 3510, 3510i, 6310, 6310i.
ERICSSON
E : T10, A2618, T20, T28, T39, T65, T68, T300, R310, R320.
Aby zmieni oprogramowanie modułu na działaj ce z innymi modelami telefonów nale y wgra
odpowiedni plik *.flsh (zakładka UAKTUALNIENIE) z katalogu FLASH na płycie CD lub ci gni ty ze
strony internetowej. Aktualna wersja wy wietlana jest w prawym dolnym rogu okna programu PARTNER
GSM.
1. Monta
•
Monta urz dzenia nale y wykonywa przy odł czonym zasilaniu.
•
Napi cie zasilaj ce moduł powinno by stabilizowane i pozbawione zakłóce impulsowych.
•
Płytka modułu i telefon GSM s
ródłem zakłóce elektromagnetycznych, dlatego nie nale y ich
montowa w pobli u czułych urz dze radiowych np. radiolinii, czujników bezprzewodowych itp.
•
Nie umieszcza telefonu w bezpo redniej blisko ci modułu.
•
Moduł nale y montowa w metalowej obudowie.
•
Kabel ł cz cy moduł z telefonem nale y podpi
jako
i pewno
do zł cza TEL. zwracaj c szczególn uwag na
kontaktu bolców wtyczki ze zł czem telefonu. Niepewne poł czenie mo e sta si
przyczyn niewła ciwej pracy układu.
•
Telefony 3210, 3310, 3510, 3510i, 6310, 6310i nale y wł czy
pozostałe modele uruchamiane s automatycznie przez moduł.
samodzielnie przyciskiem,
INSTRUKCJA MGSM-2.0PC
2. Widok płytki modułu:
TEL. - zł cze do podł czenia telefonu lub kabla RS232TTL do komunikacji z komputerem PC.
JI1, JI2 - konfiguracja wej I1 i I2.
PR
- przycisk do inicjalizacji programowania.
SD
- ółta dioda LED sygnalizuj ca telefonowanie i wysyłanie SMS-ów oraz komunikacje z
komputerem.
KOM - zielona dioda LED sygnalizuj ca poprawno
AW. - czerwona dioda LED sygnalizuj ca awari .
LAD. - konfiguracja ładowarki (opis pkt. 7.).
S-M
- Wyj cie na syntezer mowy (opis pkt. 8.).
2
komunikacji modułu z telefonem.
INSTRUKCJA MGSM-2.0PC
3. Opis zł cz modułu:
- Zasilanie modułu 12V (12-14V DC).
- Masa modułu.
KONFIGURACJA WEJ
÷
- Wej cia alarmowe typu NC/NO. Rozwarcie / zwarcie wej cia do masy układu na okres
dłu szy ni 450 ms powoduje wysłanie SMS zapisanego w pami ci modułu pod 4 numery
telefonów.
Za pomoc urz dzenia IN-4 (ekspander 4 wej ) mo liwa jest rozbudowa ilo ci wej systemu
do 8. Działanie i funkcje dodatkowych wej jest takie samo jak wej podstawowych modułu.
Uwaga !
w przypadku doł czenia ekspandera wej
ograniczona do maksymalnie 10 znaków.
długo
SMS-ów naruszenia i powrotów linii zostanie
Numery telefonów pod które ma by wysyłana informacja nale y wpisa w zakładce NUMERY
programu PARTNER GSM, dodatkowo istnieje mo liwo zdalnej zmiany numerów poprzez komendy
SMS:
Format SMS-a : KOD TELx yyyyyyyyyyyy
KOD- 4 znakowy kod dost pu ustawiany w zakładce WYJ CIA
TELx -TEL1 TEL2 TEL3 TEL4 numer telefonu na li cie modułu.
yyyyyyyyyyyy -nowy numer telefonu np.+48502636033
Typ polaryzacji wej cia NO lub NC konfigurowany jest w zakładce WEJ CIA programu
PARTNER GSM.
Dodatkowo wej cia I1 i I2 mog by sterowane zwarciem do masy lub do +12V.
Działanie wej cia I1 w zale no ci od ustawienia polaryzacji
JI1 \ program
ON (zało ona)
OFF ( ci gni ta)
NO
Zwarcie do masy wyzwala
Odł czenie od plusa wyzwala
NC
Odł czenie od masy wyzwala
Zwarcie do plusa wyzwala
Działanie wej cia I2 w zale no ci od od ustawienia polaryzacji
JI2 \ program
ON (zało ona)
OFF ( ci gni ta)
NO
Zwarcie do masy wyzwala
Odł czenie od plusa wyzwala
NC
Odł czenie od masy wyzwala
Zwarcie do plusa wyzwala
Typy wej :
· INFO - pobudzenie wej cia nie wywołuje akcji alarmowej lecz rozpoczyna proces wysyłania
SMS-ów i kolejek telefonowania.
· 24h - moduł przechodzi w stan alarmu wysyła SMS i dzwoni niezale nie od stanu linii
ZAŁ/WYŁ. (np. obwody antysabota owe)
W przypadku wyzwolenia alarmu z linii typu 24h gdy system jest rozbrojony alarm jest kasowany
poprzez zwarcie i nast pnie rozwarcie linii tego typu.
· NORMALNA - linia wyzwala alarm, SMS i dzwonienie gdy linia ZAŁ/WYŁ jest aktywna.
·
ZAŁ/WYL - linia zał czaj ca/ wył czaj ca czuwanie dla tej linii na stałe przypisana jest
polaryzacja typu NO tzn. masa->moduł uzbrojony rozwarcie->moduł rozbrojony.
Uwaga !
Moduł posiada równie mo liwo zał czenia/wył czenia czuwania poprzez przesłanie komendy SMS:
ZAL KOD – polecenie zał czaj ce czuwanie, WYL KOD – polecenie wył czaj ce czuwanie
Przykład: ZAL 1212
· OPÓ NIONA - linia wyzwala alarm, SMS i dzwonienie po upłyni ciu czasu na wej cie.
Czas na wej cie ustawiany jest w zakładce OPCJE.
3
INSTRUKCJA MGSM-2.0PC
Uwagi:
•
•
wej cia I1-I4 mog by bezpo rednio wyzwalane wyj ciami niskopr dowymi np.
wyj cia: OUT 5,6,..., w centralach alarmowych SATEL CA6,CA10,CA64,
wej cia: I1 I2 mog by wyzwalane plusowymi wyj ciami OUT 1,2,3,4 (zdj te zworki
J11 i J12).
DODAKTOWE OPCJE WEJ
:
Flash: Okre la czy wysyłany SMS ma by wy wietlany bezpo rednio na wy wietlaczu telefonu (flash),
czy te odczytywany ze skrzynki odbiorczej. Nale y pami ta , e wiadomo typu flash mo na bardzo
łatwo przeoczy poniewa nie jest zapami tywana a znika z wy wietlacza telefony np. gdy kto
dzwoni .
Tre sms : W zakładce Naruszenie wprowadzamy tre SMS-a który zostanie wysłany przy
naruszeniu wej cia, w zakładce Powrót wpisujemy tre SMS-a który zostanie wysłany gdy linia
wróci do stanu normalnego. Maksymalna długo komunikatu wynosi 20 znaków.
Kasowanie powiadomienia: umo liwia przerwanie wysyłania SMS-ów i dzwonienia w przypadku gdy
linia typu ZAŁ/WYŁ wróci do stanu normalnego (wył czenie alarmu). Je eli opcja ta jest odznaczona
to moduł wykona pełn kolejk powiadomie .
Wy lij sms do: umo liwia w sposób elastyczny okre lenie pod jakie numery telefonów moduł ma
wysyła SMS-y, ( np. blokowanie wysyłania SMS-ów pod numery stacjonarne, podział na strefy itp.)
Dzwo do: wł cza/wył cza telefonowanie pod okre lone numery zgodnie z wymaganiami.
KONFIGURACJA WYJ
- Tranzystorowe wyj cia typu OC (po zał czeniu podaj mas ), mog słu y do sterowania
przeka nikiem wykonawczym. Wydajno pr dowa 100mA.
- Wysokopr dowe wyj cie z zabezpieczeniem elektronicznym – w stanie aktywnym +12V,
Wydajno pr dowa 1A.
Konfiguracja wyj
O1, O2, O4 (zakładka WYJ CIA):
Polaryzacja:
Wybór czy w stanie normalnym wyj cie ma by rozwarte NO czy zwarte NC do masy układu
Działanie:
· MONO wyj cie zmienia stan na czas okre lony w polu Czas[s], po jego upływie wraca do stanu
normalnego,
· BI po zał czeniu wyj cia np. SMS-em o tre ci On1 KOD jego wył czenie nast pi po wysłaniu
SMS: Off1 KOD gdzie KOD jest 4 znakowym kodem zabezpieczaj cym, w przypadku
sterowania wyj ciem za pomoc funkcji CLIP jest ono zał czane na przemian po pierwszym a
wył czane po drugim
Czas[s]:
Okre la długo zał czenia w sekundach wyj cia w trybie MONO, maksymalna warto czasu
wynosi 9000 sekund .
Zał czane przez:
Okre la jakie zdarzenia mog zał czy wyj cie, mo liwe jest ich ł czenie np. sterowanie
równocze nie SMS i CLIP.
· Sms - zał czenie wyj cia OnX KOD gdzie X –numer wyj cia 1,2 KOD -kod zabezpieczaj cy,
wył czenie OffX KOD
Przykład: On1 1212
· CLIP sterowanie za pomoc sygnałów klip dost pne jest tylko dla wyj cia O4 (funkcja nie działa
je eli moduł działa z telefonami NOKIA 3210 i 3310)
· Alarm: wyj cie aktywne gdy wyst pi alarm.
· Czuwanie: aktywne w stanie uzbrojenia gdy moduł zako czy odliczanie czasu na wyj cie, je eli
aktywna jest ta opcja to ignorowane s ustawienia czasu w polu Czas[s].
4
INSTRUKCJA MGSM-2.0PC
· Czas wej cia: aktywne podczas odliczania czasu na wej cie.
· Czas wyj cia: aktywne przy czasie wyj cia.
· Potwierdzenie zał czenia na wyj ciu – funkcja dost pna tylko dla wyj cia O4. (1 sygnał –
zał czenie czuwania, 2 sygnały wył czenie czuwania).
Numery uprawnione do sterowania CLIP wyj ciem OUT4:
Uprawnienie okre lonych numerów do sterowania wyj ciem, je eli zaznaczona jest opcja
Dowolny to wyj cie mo e by sterowane przez dowolny numer. Nale y pami ta e numer z
którego chcemy sterowa wyj ciem nie mo e by zastrze ony.
Potwierdzanie zał czenia:
Po odebraniu SMS steruj cego wyj ciem moduł wy le SMS-a potwierdzaj cego zał czenie - jego
tre okre la pole Tre sms w zakładce OPCJE.
Kod dost pu do wyj :
Cztero-znakowy kod zabezpieczaj cy do sterowania wyj ciami poprzez SMS-y dozwolone s
zarówno litery jak i cyfry ( małe i du e litery s rozró niane ) .
Uwaga: brak kodu dost pu uniemo liwi sterowanie wyj ciami za pomoc SMS-ów oraz korzystanie z
funkcji testu "na yczenie"
Uwagi:
•
•
•
stan wyj O1, O2 jest pami tany po utracie i powrocie zasilania modułu. Wyj cia s
resetowane podczas programowania modułu. Przykładowym zastosowaniem wyj
mo e by zdalne wył czenie sygnalizacji alarmu, uzbrojenie/rozbrojenie systemu,
sterowanie np. bram wjazdow itp.
Polecenia ON i OFF mog by pisane małymi literami lub w sposób mieszany np. On.
Po odebraniu SMS-a steruj cego wyj ciem moduł automatycznie usuwa go ze
skrzynki odbiorczej
- Tranzystorowe wyj cie typu OC sygnalizuj ce awari (wydajno pr dowa 100mA)
W stanie normalnym wyj cie jest zwarte do masy. W momencie wyst pienia awarii wyj cie
jest rozwierane i za wieca si czerwona dioda LED (AW.)
Awaria sygnalizowana jest z 10 minutowym opó nieniem. Po ust pieniu awarii wyj cie
zostaje automatycznie zwarte.
Zdarzenia traktowane przez moduł jako awaria:
• Brak komunikacji z telefonem
• Problem z ładowaniem baterii telefonu
• Niski poziom baterii (poni ej 2 „kresek”)
• Słaby poziom sieci (poni ej 2 „kresek”)
• Telefon niezalogowany w sieci (np. blokada karty SIM przez operatora)
• Nieudane wysłanie 3 SMS-ów pod rz d np. wyczerpanie stanu konta (TAK-TAK, SIM PLUS,POP)
• Napi cie zasilania modułu poni ej 9.5V (np. rozładowany akumulator przy pracy bateryjnej)
• Przeci enie wyj cia O4 – awaria sygnalizowana natychmiast.
• Uszkodzenie danych konfiguracyjnych w pami ci modułu np. na wskutek silnych wyładowa
atmosferycznych (awaria sprawdzana przy starcie modułu sygnalizowana natychmiast)
Informacja o awarii ładowania baterii telefonu i niskim poziomie zasilania modułu mog by równie
przesłane w formie specjalnego SMS-a pod pierwszy numer. Tre komunikatu wpisuje si w zakładce
OPCJE.
Uwaga !
W przypadku podł czenia modułu do Noki z serii 3210 i 3310 działanie wyj cia O3 ograniczone jest tylko
do sygnalizowania braku komunikacji z telefonem, niskiego napi cia zasilania modułu i przeci enia
wyj cia O4.
5
INSTRUKCJA MGSM-2.0PC
4. Dodatkowe opcje.
Nale y pami ta o poprawnym wprowadzeniu kodu PIN w programie, poniewa niepoprawny kod
mo e spowodowa blokad karty SIM.
Test transmisji - funkcja ta pozwala na okresowe kontrolowanie modułu.
Test mo e by przesyłany w postaci SMS-a lub w postaci dzwonka (CLIP).
Czas cyklu podawany jest w godzinach w zakresie od 1 do 99. Pocz tek odliczania nast puje po zał czeniu
zasilania lub po przesłaniu konfiguracji do modułu.
Domy lna tre SMS-a testowego to: Modul GSM ok
Istnieje równie mo liwo testu "na yczenie" po przesłaniu SMS-a (z dowolnego telefonu)
z samym kodem (np. ABC1), moduł powinien odpowiedzie SMS-em o tre ci z pola "Tre sms" Nale y
pami ta aby wprowadzi kod w zakładce WYJ CIA.
Uwaga !
Opcja ta nie sygnalizuje awarii tzn. w przypadku uszkodzenia które nie wyklucza mo liwo ci transmisji
(np. awaria zasilania) test zostanie wykonany.
Resetowanie zegara testu transmisji.
KOD RESETTEST po odebraniu takiego polecenia terminal wyzeruje zegar testu transmisji.
Jednocze nie je eli jako test transmisji ustawiony jest dzwonek CLIP, to terminal zadzwoni pod pierwszy
numer. Nast pny test zostanie wysłany po upływie czasu zdefiniowanego w zakładce opcje (Test co ....).
Dodatkowo po odebraniu polecenia KOD RESETTEST terminal wyzeruje licznik SMS-ów.
Awarie:
Awaria zasilania wyst puje gdy:
-
napi cie zasilania spadnie poni ej 9,5 V,
Poziom naładowania baterii spadnie poni ej 2 kresek,
telefon nie jest ładowany.
Awaria zas. - tre SMS-a wysyłanego w przypadku wykrycia awarii zasilania. Puste pole oznacza, e
informacja o tej awarii nie b dzie przesyłana.
Powrót zas. - tre SMS-a wysyłanego w przypadku ust pienia awarii zasilania. Puste pole oznacza, e
informacja ta nie b dzie przesyłana.
Liczniki:
Licznik sms - okre la dobowy limit wysłanych SMS-ów, (zakres od 1 do 99)
Ilo c prób wysła sms - okre la liczb prób wysłania SMS-a w przypadku problemów z transmisj (zakres
od 1 do 10).
Kolejki telefonowania – okre la liczb poł cze do ka dego numeru (zakres od 1 do 10).
Czasy:
Dzwo przez [s] – warto
maksymalna 64 s.
Czas wej cia [s] – jest to czas liczony od momentu wykrycia linii typu „opó niona” jaki ma u ytkownik
na wył czenie czuwania (zakres od 0 do 600 s).
Czas wyj cia [s] – jest to czas liczony od momentu zał czenia czuwania do pełnego uzbrojenia systemu
(zakres od 0 do 600 s)..
Czas CLIPa [s] - warto
maksymalna 20 s.
6
INSTRUKCJA MGSM-2.0PC
5. Komunikacja z programem PARTNER GSM.
Program PARTNER GSM przeznaczony jest do pracy na komputerach klasy PC z systemem
operacyjnym WINDOWS 9X/Me/2000/XP.
Moduł MGSM-2.0PC komunikuj si z programem za pomoc ł cza RS-232 TTL.
Uwaga !
Nale y w telefonie wł czy funkcj
danie kodu PIN i wpisa wybrany kod w polu Kod PIN karty SIM.
W przypadku złego wprowadzenia kodu PIN w telefonie, karta SIM mo e zosta zablokowana
(konieczno wprowadzenia kodu PUK), dlatego nale y bardzo starannie wpisa kod w programie.
Po zainstalowaniu i uruchomieniu programu nale y wybra odpowiedni port komunikacyjny do
którego podł czony jest kabel (COMx), a nast pnie otworzy wybrany port:
Moduł
Otwarcie portu COM
Nast pnie nale y wł czy zasilanie modułu i nacisn przycisk PR (do 20s od wł czenia zasilania).
Poprawna komunikacja sygnalizowana jest w programie poprzez cykliczne mruganie zielonej lampki oraz
komunikat w stopce: Jest komunikacja
Moduł sygnalizuje poprawn komunikacj z PC poprzez cykliczne mruganie ółtej diody.
Zako czenie komunikacji:
Moduł
Zamkni cie portu COM
Aby zako czy komunikacj nale y Zamkn c port COM:
Aby przesła konfiguracj do modułu nale y wybra polecenie:
Moduł
Zapis
Aby odczyta konfiguracj z modułu nale y wybra polecenie:
Moduł
Odczyt
Aby rozpocz
-
prac modułu po przesłaniu konfiguracji nale y:
zamkn program PARTNER GSM
odł czy zasilanie modułu
odł czy kabel programuj cy PC
podł czy kabel komunikacyjny do telefonu
wł czy telefon
wł czy zasilanie modułu
Program PARTNER GSM posiada bardzo po yteczn podczas uruchamiania systemu funkcj
ONLINE. Po nawi zaniu komunikacji w zakładce ONLINE mo emy podgl dn aktualny stan wej oraz
sterowa stanem wyj .
Program PARTNER GSM umo liwia równie uaktualnienie wersji oprogramowania modułu
powiadomienia MGSM tzw. bez potrzeby oddawania urz dzenia do serwisu.
Najnowsze wersje programu s zamieszczone na stronie: http://www.ropam.com.pl
Funkcja uaktualnienia dost pna jest dla MGSM-2.0PC wersja programu 2.1 i wy szej.
Aby uaktualni moduł nale y post powa bardzo uwa nie, moduł b dzie działał poprawnie tylko je eli
procedura zako czy si poprawnie:
1. Podł czy kabel komunikacyjny do wybranego portu COM i modułu.
2. Otworzy port.
3. Wczyta plik z nowym programem (Ładowanie pliku flash).
4. Wcisn przycisk: Zapis programu do modułu
5. Post powa zgodnie z instrukcjami wy wietlanymi w oknie programu.
7
INSTRUKCJA MGSM-2.0PC
6. Ustawienia ładowarki.
Za pomoc zworek 1,2,3 LAD mo na ustawi pr d i napi cie ładowania telefonu:
Zworka 1 okre la pr d ładowania:
zwarta = 500mA (od 420 do 670 mA)
rozwarta = 330mA (od 280 – 450 mA)
Zworki 2 i 3 okre laj napi cie ładowania (przy nie podł czonym telefonie):
ZWORKA LAD.2
ON
OFF
ON
OFF
ZWORKA LAD.3
ON
ON
OFF
OFF
NAPI CIE ŁADOWANIA
5,00 V
6,25 V
6,90 V
8,10 V
Ustawienia standardowe dla nast puj cych modeli
telefonów NOKIA: 3310, 3330, 3510,3510i, 5110,
5130, 6110, 6130, 6310,6310i, 8210.
Ustawienia standardowe dla telefonów NOKIA 3210,
ERICSSON
Ustawienia standardowe dla telefonów NOKIA 3410
7. Sygnalizacja stanów pracy modułu.
a) Poprawna komunikacja modułu z telefonem sygnalizowana jest przez cykliczne „krótkie” rozbłyski
zielonej diody LED (KOM). W przypadku utraty komunikacji moduł ponawia 8 razy prób
komunikacji („wolne”) rozbłyski i przechodzi do stanu pocz tkowego (wszystkie diody wiec
wiatłem ci głym).
b) Proces wysyłania SMS sygnalizowany jest błyskami ółtej diody LED (SD) w nast puj cy sposób:
1 błysk wysyłanie pod numer 1,
2 błyski numer 2,
3 błyski numer 3,
4 błyski numer 4.
Je eli w pami ci modułu brak b dzie którego z numerów np. 2 (pusta pozycja w ksi ce telefonu)
to po 1 błysku nie b dzie dwóch błysków ale 3. Oznacza to problem z wysłaniem SMS
pod 2 numer. Po zako czeniu wysyłania SMS-ów moduł rozpocznie proces dzwonienia pod zadane
numery zgodnie z ustawieniem.
Informacja o aktualnie wybieranym numerze przedstawiona jest podobnie jak dla SMS za pomoc
błysków ółtej diody LED (SD). Po zako czeniu dzwonienia dioda ga nie.
c) Poprawna komunikacja z komputerem PC sygnalizowana jest przez cykliczne rozbłyski ółtej diody
LED.
Aktualny stan urz dzenia mo na sprawdzi zdalnie za pomoc komendy SMS o tre ci:
KOD stan (gdzie KOD to kod czteroznakowy wpisany w zakładce WYJ CIA programu PARTNER GSM)
Tre otrzymanego SMS-a zwrotnego:
Wej cia: XXXX gdzie X=0 lub 1 1-gdy do wej cia masa, 0- gdy plus lub nie podł czone
(kolejno : I1 I2 I3 I4 )
Wyj cia: YYY
(kolejno : O4 O1 O2)
OUT4 je eli 1 to +12V, 0 to brak napi cia
OUT1 je eli 1 to zwarte do masy, 0 rozwarte
OUT2 je eli 1 to zwarte do masy, 0 rozwarte
System: Uzbrojony/Rozbrojony
Jest awaria/Brak awarii
8
INSTRUKCJA MGSM-2.0PC
8. Współpraca z syntezerem mowy.
Syntezer mowy nale y podł czy do zł cza S-M. Odtwarzanie komunikatu nast puje automatycznie po
wybraniu numeru przez telefon.
Nale y zwróci uwag aby na wy wietlaczu telefonu po poł czeniu z modułem pojawił si napis:
Mikrozestaw, symbol mikrozestawu.
Komunikat odtwarzany jest cyklicznie a do zako czenia poł czenia.
Uwaga !
Przy współpracy MGSM-N2.0 z telefonem NOKIA 3210, 33xx i 8210 nale y najpierw podł czy
wtyczk do modułu a nast pnie wło y zł cze słuchawkowe.
9. Przykładowe problemy i ich najcz stsze przyczyny.
1. Dioda zielona KOM (komunikacji) nie mruga, albo mruga wolno:
• brak poprawnego poł czenia pomi dzy modułem a telefonem, sprawd jako
2.
poł cze .
ółta dioda (SD) pulsuje ale telefon nie wysyła SMS-ów:
• sprawd numer centrum SMS w konfiguracji.
• sprawd stan konta (POP,TAK-TAK,SIMPLUS).
• sprawd zasi g sieci GSM.
3.
ółta dioda (SD) nie pulsuje, telefon nie wysyła SMS-ów i nie dzwoni:
• Brak numerów telefonów w pami ci modułu: wpisz poprawnie numery w programie PARTNER
GSM i prze lij ponownie konfiguracj do modułu.
• Limit SMS-ów i poł cze został przekroczony: odł cz i powtórnie zał cz zasilanie modułu aby
wyzerowa licznik.
4. Wyj cia programowalne nie zmieniaj stanu:
• Brak poprawnego kodu dost pu do wyj : sprawd czy wprowadziłe kod dost pu do wyj
zakładka WYJ CIA w programie PARTNER GSM.
5. Wyj cie O4 nie działa:
• Sprawd czy nie został przekroczony limit obci enia 1 A.
9
-
INSTRUKCJA MGSM-2.0PC
10. Przykładowe poł czenia modułu z centralkami alarmowymi.
1) Schemat podł czenia zał cz/wył cz czuwanie (kasowanie alarmu)
a) Satel CA5, CA6, CA10
• Oprogramowa wej cie Zx jako ZAŁ/WYŁ czuwanie.
• Oprogramowa typ czujnika jako NO.
• Wej cia modułu GSM zał czaj si po podaniu SMS ONx KOD gdzie KOD = 4 znaki x = numer
wyj cia.
• Przydzieli wej cie do strefy, która ma by zdalnie wył czona.
• Poinformowa u ytkownika !
b) Satel CA64
•
•
•
•
•
Oprogramowa wej cie Zx jako ZAŁ/WYŁ czuwanie.
Wył czy opcj „kontrolowane przy zał czeniu czuwania”.
Wybra typ zał czenia jako zwykły wpisuj c „1” jako czas na wej cie.
Przydzieli wej cie do odpowiedniej strefy.
Poinformowa u ytkownika !
Uwagi:
• dla CA6 istnieje mo liwo kasowania alarmu bez wył czania czuwania przy u yciu wej cia CTL,
• dla CA64 mo liwe s inne sposoby działania wej cia ZAŁ/WYŁ, mo liwe jest kasowanie alarmu
poprzez wej cie typ „83” kasowanie alarmu.
2) Schemat podł czenia wyj cia AWARIA (O3) modułu do wej
central
a) CA5, CA6, CA10
• Oprogramowa wej cie Zx jako „bez akcji alarmowej”,
• Oprogramowa typ czujnika jako „NC” (wyj cie „AWARIA” podaje mas w stanie normalnym,
bez awarii),
• oprogramowa „czas maksymalnego naruszenia” dla wej cia Zx 1-255s, który b dzie czasem
opó nienia pojawienia si awarii wej cia (warto 0 wył cza awarie),
• poinformowa u ytkownika o sposobie odczytania typu awarii (awaria z wej cia).
b) CA64
• Oprogramowa wej cie Zx jako typ „61” (techniczna- awaria GSM),
• Oprogramowa typ czujnika „NC”,
• Poinformowa u ytkownika o mo liwo ci pojawienia si tego typu awarii.
10
INSTRUKCJA MGSM-2.0PC
TELEFONY WSPÓŁPRACUJ CE Z POWIADOMIENIAMI GSM MGSM-2.0
Opis podł czenia kabli komunikacyjnych do telefonów znajduje si na płycie CD w katalogu: Instrukcje
NOKIA 5110, 5130, 6110, 6130, 6150
DOST PNE WSZYSTKIE FUNKCJE
NOKIA 3330, 3410
DOST PNE WSZYSTKIE FUNKCJE
NOKIA 8210
DOST PNE WSZYSTKIE FUNKCJE
NOKIA 3310
- BRAK FUNKCJI SAMOCZYNNEGO WŁ CZENIA TELEFONU.
- BRAK FUNKCJI STEROWANIA CLIP.
- SYGNALIZOWANIE AWARII OGRANICZONE DO BRAKU KOMUNIKACJI I NISKIEGO
NAPI CIA ZASILANIA MODUŁU.
NOKIA 3210
- BRAK FUNKCJI SAMOCZYNNEGO WŁ CZENIA TELEFONU.
- BRAK FUNKCJI STEROWANIA CLIP.
- SYGNALIZOWANIE AWARII OGRANICZONE DO BRAKU KOMUNIKACJI I NISKIEGO
NAPI CIA ZASILANIA MODUŁU.
NOKIA 3510, 3510i
- BRAK FUNKCJI SAMOCZYNNEGO WŁ CZENIA TELEFONU
NOKIA 6310, 6310i
- BRAK FUNKCJI SAMOCZYNNEGO WŁ CZENIA TELEFONU
ERICSSON T10, A2618, T20, T28, T39, T65, T68, T300, R310, R320.
- BRAK MO LIWO CI ZMIANY NR TELEFONÓW ZA POMOC KOMENDY SMS
- BRAK MO LIWO CI SPRAWDZENIA STANU MODUŁU
Parametry techniczne:
Zasilane : 12÷14V DC,
Pobór pr du przez moduł od 150mA do 750 mA (w zale no ci od stopnia naładowania baterii telefonu)
11
