telekomunikacja
Telewizja cyfrowa
bez tunerów DVB-C?
Krzysztof Sidor
DIOMAR Sp. z o.o.
Koszt sfinansowania dekoderów DVB-C stanowi
jednà z najwi´kszych przeszkód we wdra˝aniu
TV cyfrowej w sieciach kablowych. Ograniczenie
nakładów poniesionych na odbiorniki dla
abonentów znacznie poprawia rentownoÊç całego
przedsi´wzi´cia. Szereg operatorów kablowych
dostrzega wag´ tego problemu i decyduje si´ na
wykorzystanie bliêniaczej technologii DVB-T.
Tekst sponsorowany
C
zy dekoder telewizji
cyfrowej stanowi wzbogacenie oferty operatora
kablowego, czy też będzie służyć
abonentowi tylko do odbioru programów cyfrowych? Jeżeli w zestawie
oferowanych usług cyfrowych
pojawia się dodatkowo telewizja na
życzenie i inne usługi interaktywne,
wówczas urządzenie to staje się
ważnym narzędziem do zarabiania
dodatkowych pieniędzy, co widać
na przykładzie największych firm.
W przypadku prostych odbiorników
DVB-C możemy natomiast mówić
o dodatkowym obciążeniu budżetu
operatora kablowego, wprost proporcjonalnym do aktualnej liczby
abonentów pakietu cyfrowego.
Koszt ten jest albo przerzucany na
abonenta w postaci opłaty dzierżawnej za dekoder lub też pokrywany
z wpływów z abonamentu, uszczuplając dochód operatora.
Alternatywnym rozwiązaniem jest
wykorzystanie tunerów DVB-T
zainstalowanych w wielu nowych
telewizorach LCD. Czy jednak
w ten sposób można zapewnić
skuteczną ochronę przed nieuprawnionym dostępem poprzez
wykorzystanie systemu kodowania?
Oczywiście że tak. Nowoczesne
odbiorniki TV posiadają gniazdo
na moduł dekodujący CAM i na
wielu forach dyskusyjnych można
poczytać o tym, jak odebrać naziemny multipleks DVB-T MPEG4
i przetworzyć go na MPEG2 przy
pomocy odpowiedniego modułu
CAM. Od kilku lat nowe odbiorniki
telewizyjne są już przystosowane do
odbioru programów kodowanych,
a wkrótce powinna ruszyć kampania informująca społeczeństwo
o konieczności dostosowania się
do odbioru naziemnej telewizji
cyfrowej DVB-T.

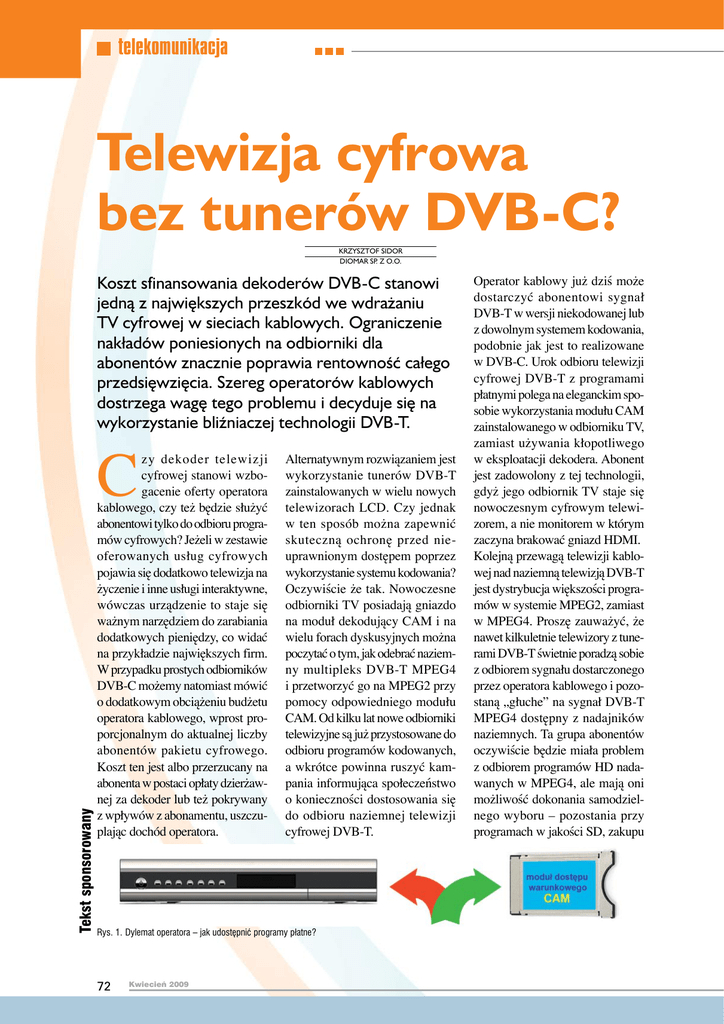

Rys. 1.Dylemat operatora – jak udost´pniç programy płatne?
72
Kwiecieƒ 2009
Operator kablowy już dziś może
dostarczyć abonentowi sygnał
DVB-T w wersji niekodowanej lub
z dowolnym systemem kodowania,
podobnie jak jest to realizowane
w DVB-C. Urok odbioru telewizji
cyfrowej DVB-T z programami
płatnymi polega na eleganckim sposobie wykorzystania modułu CAM
zainstalowanego w odbiorniku TV,
zamiast używania kłopotliwego
w eksploatacji dekodera. Abonent
jest zadowolony z tej technologii,
gdyż jego odbiornik TV staje się
nowoczesnym cyfrowym telewizorem, a nie monitorem w którym
zaczyna brakować gniazd HDMI.
Kolejną przewagą telewizji kablowej nad naziemną telewizją DVB-T
jest dystrybucja większości programów w systemie MPEG2, zamiast
w MPEG4. Proszę zauważyć, że
nawet kilkuletnie telewizory z tunerami DVB-T świetnie poradzą sobie
z odbiorem sygnału dostarczonego
przez operatora kablowego i pozostaną „głuche” na sygnał DVB-T
MPEG4 dostępny z nadajników
naziemnych. Ta grupa abonentów
oczywiście będzie miała problem
z odbiorem programów HD nadawanych w MPEG4, ale mają oni
możliwość dokonania samodzielnego wyboru – pozostania przy
programach w jakości SD, zakupu
Tekst sponsorowany
telekomunikacja
nowego telewizora z tunerem
DVB-T MPEG4 albo doposażenia
się w zewnętrzny dekoder DVB-T
MPEG4 z gniazdem CI. Ważne jest
to, że abonentowi nie jest narzucany sprzęt wybrany odgórnie przez
operatora kablowego.
Zalety technologii DVB-T wykorzystują przede wszystkim operatorzy kablowi będący na początku
procesu cyfryzacji, ale firma WISI
Communications przygotowała
efektywne kosztowo rozwiązanie
również dla tych sieci, w których już działa telewizja cyfrowa
w standardzie DVB-C. Oferowany
od kilku lat panel cyfrowy OV
75 M do stacji TOPLINE zyskał
kolejną funkcjonalność – modulator COFDM. Jeżeli zastosuje się
głowicę wejściową DVB-C, panel
ten pracuje jako transmodulator
DVB-C do DVB-T.
Kanał cyfrowy 256QAM pozwala na
transmitowanie programów o łącznej przepływności ponad 50 Mbit/s,
tymczasem kanał COFDM pozwala
na umieszczenie strumienia danych
o przepływności nie przekraczającej
31,67 Mbit/s. Przetworzenie sygnału
DVB-C do DVB-T wymaga zatem
odfiltrowania części programów,
w celu zredukowania sumarycznej
przepływności w kanale COFDM.
Funkcja ta jest realizowana przez
moduł multipleksera zaimplementowany w panelu OV 75 M, który
pozwala na wybranie grupy pożądanych programów.
Jeden z klientów firmy DIOMAR,
który już wykonał modernizację
własnej stacji czołowej DVB-C
w kierunku technologii DVB-T,
zrealizował to właśnie przy użyciu
zestawu paneli OV 75 M. Na podstawie obopólnych uzgodnień panele
zostały dostarczone w konfiguracji
z głowicą DVB-C, drugą głowicą
DVB-S i modulatorem COFDM.
Kanał 256QAM jest konwertowany
74
Kwiecieƒ 2009
przez dwa panele OV 75 M w ten
sposób, że każdy z paneli przetwarza
ok. 25 Mbit/s ze strumienia DVB-C.
Pozostała wolna przepływność, czyli
ok. 6 Mbit/s jest użyta do transmisji
jednego lub dwóch programów
satelitarnych FTA. W efekcie każdy
multipleks DVB-C został przetworzony do dwóch multipleksów
DVB-T, uzupełnionych o dodatko-
Rys. 2.Panel cyfrowy OV 75M
we 2 lub 3 niekodowane programy
satelitarne.
Panel OV 75 M jest przeźroczysty
dla systemów kodowania, zatem
jeżeli w multipleksie DVB-C jest
nałożone kodowanie na określone
programy, to będą one transmitowane w takiej postaci do wszystkich abonentów. Rozkodowanie
programu następuje w module
CAM zainstalowanym w telewizorze abonenta lub w zewnętrznym
odbiorniku DVB-T, podobnie jak to
ma miejsce w technologii DVB-C.
W naszej opinii nie należy jednak
kodować wszystkich programów
– abonenci mają często w domu po
kilka telewizorów, które staną się
bezużyteczne bez zapewnienia im
grupy programów niekodowanych,
co nawet może stać się przyczyną
rezygnacji z usługi operatora kablowego.
Oprócz transmodulacji różnorodnych sygnałów wejściowych do
DVB-T lub DVB-C, panel OV
75 M można wykorzystać w wielu
bardzo nietypowych zastosowaniach. Być może poszukują
Państwo profesjonalnego odbiornika DVB-T z wyjściem cyfrowym
ASI? Panel OV 75 M zrealizuje tą
funkcję w bardzo prosty sposób.
Należy zastosować wersję panelu
w konfiguracji bez multipleksera
i z podwójnym modulatorem QAM
oraz z głowicą wejściową DVB-T
i modułem wejścia i wyjścia ASI.
Panel można skonfigurować w ten
sposób, że sygnał z głowicy DVB-T
jest wyprowadzony na wyjście ASI
– prawda, że to proste? Dodatkowo
można wykorzystać sygnał ASI
z innego źródła i wprowadzić go na
wbudowany modulator QAM. Kilku
operatorów kablowych w Warszawie
i okolicach już zaopatrzyło się
w takie panele, aby w ten sposób
skorzystać z trwających transmisji
testowych i być przygotowanym
do odbioru dwóch naziemnych
multipleksów DVB-T.
Czasami potrzeby operatorów kablowych są bardzo nietypowe i trudno
jest znaleźć odpowiedni produkt.
Firma WISI Communications
oddaje do Państwa dyspozycji pełną
gamę rozwiązań dla cyfrowych
stacji czołowych, co zapewnia
wszechstronną uniwersalność ich
zastosowań. Zachęcam do odwiedzenia strony www.wisi.pl oraz
pobrania odpowiednich plików
opisujących funkcjonalność i parametry techniczne poszczególnych
urządzeń. l
