Elementy systemu System Nexo System Fox

Elementy systemu System Nexo System Fox

Nexwell Engineering | [email protected] | www.nexwell.eu | Inteligentne rozwiązania dla domu
Elementy systemu
Centrala

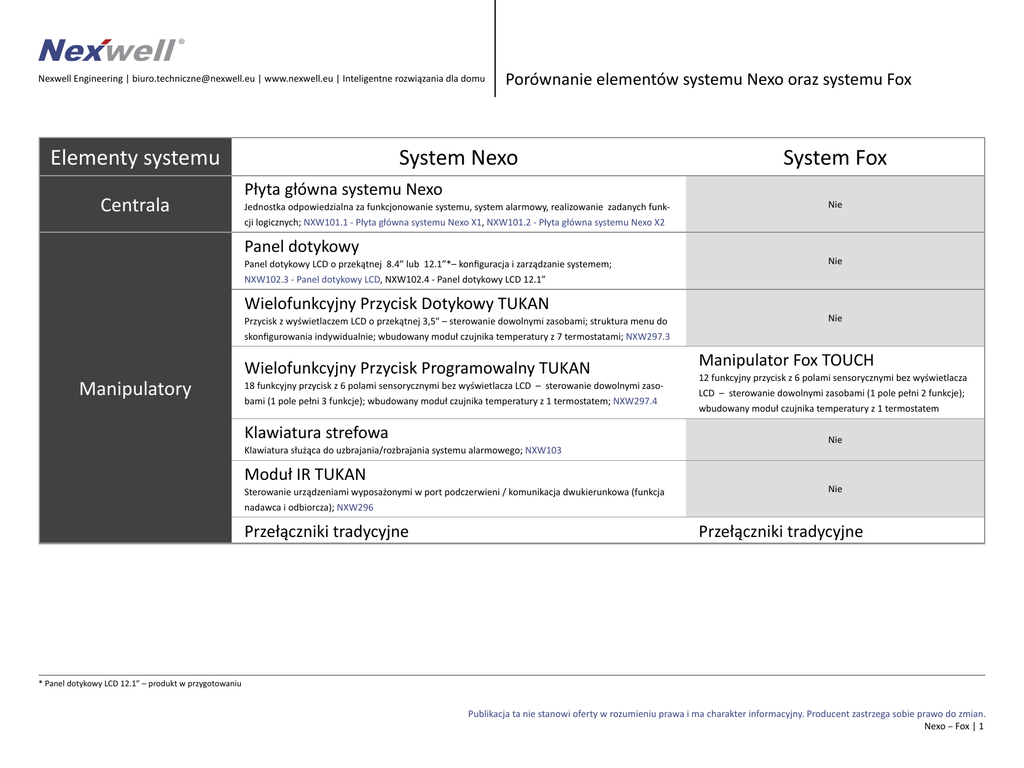

Porównanie elementów systemu Nexo oraz systemu Fox
System Nexo
Płyta główna systemu Nexo
Jednostka odpowiedzialna za funkcjonowanie systemu, system alarmowy, realizowanie zadanych funkcji logicznych; NXW101.1 - Płyta główna systemu Nexo X1, NXW101.2 - Płyta główna systemu Nexo X2
Panel dotykowy
Panel dotykowy LCD o przekątnej 8.4” lub 12.1”*– konfiguracja i zarządzanie systemem;
NXW102.3 - Panel dotykowy LCD, NXW102.4 - Panel dotykowy LCD 12.1”
Wielofunkcyjny Przycisk Dotykowy TUKAN
Przycisk z wyświetlaczem LCD o przekątnej 3,5" – sterowanie dowolnymi zasobami; struktura menu do
skonfigurowania indywidualnie; wbudowany moduł czujnika temperatury z 7 termostatami; NXW297.3
Manipulatory
Wielofunkcyjny Przycisk Programowalny TUKAN
18 funkcyjny przycisk z 6 polami sensorycznymi bez wyświetlacza LCD – sterowanie dowolnymi zasobami (1 pole pełni 3 funkcje); wbudowany moduł czujnika temperatury z 1 termostatem; NXW297.4
Klawiatura strefowa
Klawiatura służąca do uzbrajania/rozbrajania systemu alarmowego; NXW103
Moduł IR TUKAN
Sterowanie urządzeniami wyposażonymi w port podczerwieni / komunikacja dwukierunkowa (funkcja
nadawca i odbiorcza); NXW296
Przełączniki tradycyjne
System Fox
Nie
Nie
Nie
Manipulator Fox TOUCH
12 funkcyjny przycisk z 6 polami sensorycznymi bez wyświetlacza
LCD – sterowanie dowolnymi zasobami (1 pole pełni 2 funkcje);
wbudowany moduł czujnika temperatury z 1 termostatem
Nie
Nie
Przełączniki tradycyjne
* Panel dotykowy LCD 12.1” – produkt w przygotowaniu
Publikacja ta nie stanowi oferty w rozumieniu prawa i ma charakter informacyjny. Producent zastrzega sobie prawo do zmian.
Nexo – Fox | 1
Nexwell Engineering | [email protected] | www.nexwell.eu | Inteligentne rozwiązania dla domu
Elementy systemu
Porównanie elementów systemu Nexo oraz systemu Fox
System Nexo
System Fox
Moduł oświetlenia TUKAN DIN
Elektryczne
Moduł rolety TUKAN DIN
Moduł przekaźnika TUKAN DIN
NXW223.2 [2 wyjścia], NXW223.8 [8 wyjść]
NXW222.4 [4 punkty świetlne z regulacją natężenia, 4 lokalne wejścia łącznikowe]
RGB+W
Moduł Fox OUT
[8 wyjść z dowolnym przeznaczeniem, 8 globalnych** wejść
łącznikowych]
NXW221.2 [1 roleta, 2 lokalne wejścia łącznikowe],
NXW221.4 [4 rolety, 8 lokalnych wejść łącznikowych]
Moduł oświetlenia (ze ściemniaczem) TUKAN DIN
Analogowe
Wykonawcze
NXW222.2 [2 punkty świetlne, 2 lokalne wejścia łącznikowe],
NXW222.8 [8 punktów świetlnych, 8 lokalnych* wejść łącznikowych]
Moduł Fox DIMM
[4 punkty świetlne z regulacją natężenia, 4 globalne wejścia
łącznikowe]
Moduł sterownika RGB+W 2x (POWER) TUKAN XT DIN
NXW224.3 [2 wyjścia RGB + 2 wyjścia W]
Moduł sterownika RGB+W 2x (PWM) TUKAN XT DIN
NXW224.5 [2 wyjścia RGB + 2 wyjścia W]
Moduł wyjść analogowych 8x (0-10V) TUKAN XT DIN
Moduł Fox LED
[8 wyjść POWER LED]
NXW225.4 [8 wyjść]
Moduł wyjść analogowych 8x (PWM) TUKAN XT DIN
NXW225.5 [8 wyjść]
* Lokalne wejścia łącznikowe – bezpotencjałowe styki przeznaczone do instalacji tradycyjnych łączników naściennych mogące sterować wyjściami tylko danego modułu
** Globalne wejścia łącznikowe – bezpotencjałowe styki przeznaczone do instalacji tradycyjnych łączników naściennych mogące sterować dowolnym elementem systemu
Publikacja ta nie stanowi oferty w rozumieniu prawa i ma charakter informacyjny. Producent zastrzega sobie prawo do zmian.
Nexo – Fox | 2
Nexwell Engineering | [email protected] | www.nexwell.eu | Inteligentne rozwiązania dla domu
Elementy systemu
Porównanie elementów systemu Nexo oraz systemu Fox
System Nexo
System Fox
Karta wyjść przeciwsobnych
Nie
Karta wyjść przekaźnikowych
Nie
Karta OC
Nie
Karta CCTV
Nie
Karta wideodomofonu
Nie
NXW301 [4 rolety]
NXW302 [8 wyjść]
NXW303 [8 wyjść typu OC (0-24V; 300mA)]
Integracja kamer monitoringu CCTV; NXW304 [4 wejścia sygnału wideo]
Integracja wideodomofonu; NXW305
Rozszerzenia
Moduł Fox NET
Karta sieci LAN
Sterowanie systemem z poziomu tabletów, smartfonów, komputerów PC; NXW395
Konfigurowanie systemu przez komputer PC, serowanie systemem z poziomu tabletów oraz smartfonów.
Karta komend
Nie
Karta magistrali TUKAN
Nie
Karta wejść
Nie
Karta GSM
Nie
Centrala lokalna TUKAN XT DIN
Nie
Integracja z urządzeniami wymagającymi komunikacji protokolarnej np. multiroom; NXW396
Karta niezbędna do utworzenia magistrali TUKAN; NXW397 [do 32 modułów TUKAN]
Czujniki typu: napięciowego, rezystancyjnego NO,NC,EOL,2EOL, licznikowe; NXW398 [8 wejść]
Sterowanie i monitoring systemu za pomocą komend GSM-SMS; NXW399
Czujniki typu: napięciowego, rezystancyjnego NO,NC,EOL,2EOL, licznikowe; NXW298.2 [8 wejść]
Publikacja ta nie stanowi oferty w rozumieniu prawa i ma charakter informacyjny. Producent zastrzega sobie prawo do zmian.
Nexo – Fox | 3
Nexwell Engineering | [email protected] | www.nexwell.eu | Inteligentne rozwiązania dla domu
Elementy systemu
Ograniczenia
sprzętowe
Porównanie elementów systemu Nexo oraz systemu Fox
System Nexo
Dla Płyty głównej systemu Nexo X1 32 moduły TUKAN i 5 kart rozszerzeń
32 moduły Fox
Dla Płyty głównej systemu Nexo X2 128 modułów TUKAN i 32 karty rozszerzeń
Zasilacz TUKAN
Zasilanie
System Fox
Zasilacz Fox Power
24VDC, 2,5A, 60W
24VDC, 2,5A, 60W
Zasilacz Nexo
Nie
14,1VDC, 4,2A, 60W
Nexo Editor
FoxMaker
Konfiguracja systemu na komputerze PC
Nexo Updater
Aplikacje
Konfiguracja systemu na komputerze PC
Aktualizacja systemu
FoxControl
NexoVision
Sterowanie systemem z poziomu tabletów, smartfonów oraz komputerów PC
WPD Editor
Konfiguracja struktury menu Wielofunkcyjnego przycisku dotykowego TUKAN na komputerze PC
Operacje logiczne
Logiki systemowe
Sekwencje działań
Stany złożone
Harmonogramy zadań
Sterowanie systemem z poziomu tabletów, smartfonów
z systemami Android/AppleIOS.
Nie
Bloki funkcjonalne
Publikacja ta nie stanowi oferty w rozumieniu prawa i ma charakter informacyjny. Producent zastrzega sobie prawo do zmian.
Nexo – Fox | 4
