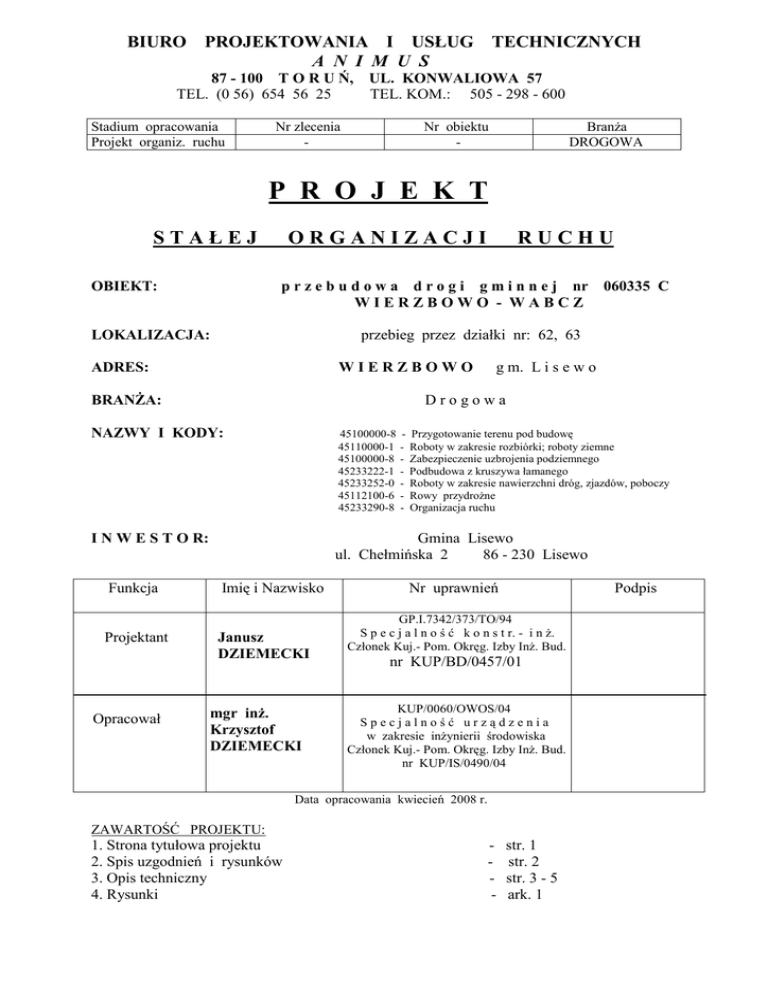

BIURO
PROJEKTOWANIA I USŁUG TECHNICZNYCH
A N I M U S
87 - 100 T O R U Ń,
TEL. (0 56) 654 56 25
Stadium opracowania
Projekt organiz. ruchu
UL. KONWALIOWA 57
TEL. KOM.: 505 - 298 - 600
Nr zlecenia
-
Nr obiektu
-
BranŜa
DROGOWA
P R O J E K T
STAŁEJ
OBIEKT:
ORGANIZACJI
RUCHU
p r z e b u d o w a d r o g i g m i n n e j nr 060335 C
WIERZBOWO - WABCZ
LOKALIZACJA:
przebieg przez działki nr: 62, 63
ADRES:
WIERZBOWO
g m. L i s e w o
Drogowa
BRANśA:
NAZWY I KODY:
45100000-8
45110000-1
45100000-8
45233222-1
45233252-0
45112100-6
45233290-8
I N W E S T O R:
Gmina Lisewo
ul. Chełmińska 2
86 - 230 Lisewo
Funkcja
Projektant
Opracował
Imię i Nazwisko
Janusz
DZIEMECKI
mgr inŜ.
Krzysztof
DZIEMECKI
-
Przygotowanie terenu pod budowę
Roboty w zakresie rozbiórki; roboty ziemne
Zabezpieczenie uzbrojenia podziemnego
Podbudowa z kruszywa łamanego
Roboty w zakresie nawierzchni dróg, zjazdów, poboczy
Rowy przydroŜne
Organizacja ruchu
Nr uprawnień
Podpis
GP.I.7342/373/TO/94
S p e c j a l n o ś ć k o n s t r. - i n Ŝ.
Członek Kuj.- Pom. Okręg. Izby InŜ. Bud.
nr KUP/BD/0457/01
KUP/0060/OWOS/04
Specjalność urządzenia
w zakresie inŜynierii środowiska
Członek Kuj.- Pom. Okręg. Izby InŜ. Bud.
nr KUP/IS/0490/04
Data opracowania kwiecień 2008 r.
ZAWARTOŚĆ PROJEKTU:
1. Strona tytułowa projektu
2. Spis uzgodnień i rysunków
3. Opis techniczny
4. Rysunki
-
str. 1
str. 2
str. 3 - 5
ark. 1
-2-
SPIS
1. Projekt stałej organizacji ruchu
RYSUNKÓW
- rys. 1
-3-
OPIS TECHNICZNY
do projektu stałej organizacji ruchu
budowa drogi gminnej nr 060335C
WIERZBOWO - WABCZ
w m. WIERZBOWO gm. Lisewo pow. Chełmno
1. PODSTAWA OPRACOWANIA.
1.1.
1.2.
1.3.
1.4.
1.5.
1.6.
1.7.
1.8.
1.9.
1.10.
Zlecenie Inwestora robót - na opracowanie niniejszej dokumentacji technicznej.
Mapa sytuacyjno - wysokościowa 1:1000 rejonu objętego opracowaniem wykonana przez geodetę uprawnionego.
Rozpoznanie terenowe i inwentaryzacja stanu istniejącego organizacji ruchu
wykonana przez autora opracowania.
Ustalenia robocze zainteresowanych stron z udziałem przedstawicieli Inwestora,
Zarządzającego ruchem na drogach przyległych i Biura Projektowania - dotyczące
zakresu i szczegółów rozwiązania projektowego przyjętego w niniejszej
dokumentacji technicznej.
Ustawa "Prawo o ruchu drogowym" z dn. 20 czerwca 1997 r. (tekst jednolity
Dz.U. Nr 108 z 2005 poz. 908 r. z późn. zm.).
Rozporządzenia Ministra Infrastruktury oraz Spraw Wewnętrznych i Administracji
z dnia 31 lipca 2002 r. (Dz.U. Nr 170 poz. 1393 z dn. 12.10.2002 r.) w sprawie
znaków i sygnałów drogowych.
Rozporządzenie Ministra Infrastruktury z dnia 23.09.2003 r.
(Dz.U. Nr 177 z 2003 r., poz. 1729) w sprawie szczegółowych warunków
zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym
zarządzaniem.
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. „w sprawie
szczegółowych warunków technicznych dla znaków i sygnałów oraz urządzeń
bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach”
(Dz. U. Nr 220 poz. 2181) wraz z załącznikami dotyczącymi:
1. znaków drogowych pionowych,
2. znaków drogowych poziomych,
3. urządzeń bezpieczeństwa ruchu.
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r.
(Dz.U. Nr 43 poz. 430 - załącznik nr 2) w sprawie warunków technicznych jakim
powinny odpowiadać drogi publiczne i ich usytuowanie.
Zarządzenie Ministra Transportu i Gospodarki Morskiej oraz Spraw
Wewnętrznych z dnia 6 czerwca 1990r. (M.P. Nr 24 poz. 184) - Załącznik nr 1
"Instrukcja oznakowania robót prowadzonych w pasie drogowym" z dnia 18
czerwca 1990 r.
2. STAN ISTNIEJĄCY.
Droga gminna nr 060335C WIERZBOWO – WABCZ w m. W i e r z b o w o gm.
Lisewo - wpisana w istniejący układ komunikacyjny dróg przyległych do rejonu
opracowania – na odcinku objętym niniejszym opracowaniem (patrz rys. nr 1 w części
graficznej opracowania) - nie posiada oznakowania drogowego (pionowego)
organizującego ruch pojazdów w dostosowaniu do specyfiki istniejącej sytuacji terenowej.
-4Droga gminna nr 060335C w strefie miejscowości objętej opracowaniem obsługuje ruch pojazdów w przebiegu lokalnym.
W bezpośrednim obrębie projektowanych robót - ruch pieszy odbywa się w strefie
istniejących poboczy drogi.
W rejonie zjazdu z drogi wojewódzkiej nr 548 Wąbrzeźno - Stolno - na drogę
gminną Wierzbowo – Wabcz - istnieje oznakowanie tak na drodze wojewódzkiej nadające
jej pierwszeństwo ruchu pojazdów w stosunku do poruszających się po drodze gminnej funkcjonującej jako podporządkowanej – jak i na początkowym odcinku w/w drogi
gminnej o nawierzchni asfaltowej.
W/w zjazd znajduje się w odległości około 1,5 km od miejsca stanowiącego
początek drogi gminnej (0 + 00) - objętej niniejszym opracowaniem.
Początek drogi objętej niniejszym opracowaniem tworzy skrzyŜowanie z drogą
gminną Wierzbowo – Kamlarki, która posiada nawierzchnię gruntową ulepszoną
tłuczniem kamiennym.
3. LOKALIZACJA OBIEKTU.
Teren projektowanej budowy drogi gminnej nr 060335C - usytuowany
w m. Wierzbowo gm. Lisewo - znajduje się jednocześnie w strefie drogi wojewódzkiej
nr 548 - i usytuowany jest pomiędzy miejscowościami Wierzbowo i Wabcz.
4. ZAKRES OPRACOWANIA
Przedmiotem opracowania jest stała organizacja ruchu w pasie drogowym drogi
gminnej nr 060335C w m. Wierzbowo (strona północna w stosunku do drogi
wojewódzkiej nr 548) - na czas eksploatacji tegoŜ ciągu komunikacyjnego - po
wykonaniu robót drogowych ujętych w Projekcie budowlanym drogi gminnej.
Projekt budowlany drogowy budowy drogi wraz z wymaganymi prawem
budowlanym stosownymi uzgodnieniami i opiniami - stanowi odrębne opracowanie,
które posiada Inwestor.
Przyjęte rozwiązanie zakłada wykonanie stałego oznakowania drogi gminnej - co
uwidoczniono kolorystycznie na planie sytuacyjnym niniejszego Projektu.
Niniejsze opracowanie rozwiązuje problem stałej organizacji ruchu w okresie po
realizacji w/w robót drogowych w strefie istniejącej drogi objętej opracowaniem organizując ruch kołowy na drodze gminnej w sposób wyznaczający jej bezpieczne i
zgodne z obowiązującymi przepisami warunki eksploatacyjne.
5. ROZWIĄZANIE PROJEKTOWE.
5.1.
Organizacja ruchu.
Projekt budowy drogi gminnej nr 060335C stanowiący odrębne opracowanie zapewni po zrealizowaniu tegoŜ zamierzenia inwestycyjnego - bezpieczne warunki
funkcjonowania ruchu kołowego oraz pieszych w strefie przyległej do drogi - w
miejscowości Wierzbowo.
Stała organizacja ruchu przyjęta w niniejszym opracowaniu jest więc spełnieniem
tychŜe ustaleń na czas eksploatacji drogi - po wykonaniu robót drogowych związanych z
budową drogi - podając sposób oznakowania i zabezpieczenia ruchu komunikacyjnego
jaki odbywać się będzie na tejŜe drodze.
-5Niniejszy Projekt określa zakres i sposób wykonania projektowanej organizacji
ruchu.
Oznakowanie i zabezpieczenie ruchu w pasie drogowym drogi gminnej objętej
opracowaniem - zostało dostosowane do istniejącej i projektowanej sytuacji na drodze,
zapewniając bezpieczeństwo uczestnikom ruchu drogowego.
5.2.
Oznakowanie robót.
Droga gminna - na odcinku objętym opracowaniem - funkcjonować będzie jako
droga główna - a włączenie przyległej drogi gminnej do Kamlarek – jako drogi
podporządkowanej - oznakowane będzie znakiem ostrzegawczym A-7.
Drogę gminną Wierzbowo – Wabcz jako główną – w strefie skrzyŜowania z drogą
do Kamlarek – oznaczono znakami A – 6c i A – 6 b.
Zmianę układu geometrycznego drogi gminnej objętej opracowaniem (przejście
odcinka prostego w łuk poziomy) - oznaczono znakami A-1 i A-2 - natomiast początek
obszaru zabudowanego miejscowości Wierzbowo – znakami E – 17a i D – 42.
PowyŜsze uwidoczniono w części graficznej opracowania.
6. ZESTAWIENIE ZNAKÓW.
„niebezpieczny zakręt w prawo"
„niebezpieczny zakręt w lewo"
„skrzyŜowanie z drogą podporządkowaną występującą po prawej
stronie”
A – 6c - „skrzyŜowanie z drogą podporządkowaną występującą po lewej
stronie”
A–7
- „ustąp pierwszeństwa przejazdu”
E – 17a - „tablica miejscowości”
D – 42 - „obszar zabudowany”
A-1
A-2
A – 6b
-
7. UWAGI KOŃCOWE.
Całość robót naleŜy wykonać zgodnie z obowiązującymi przepisami przestrzegając ustaleń planu stałej organizacji ruchu.
Zmiany w stosunku do przyjętych rozwiązań naleŜy uzgodnić z projektantem oraz
nadzorem technicznym instytucji uzgadniających.
Oznakowanie pionowe naleŜy wykonać przy udziale właściwego terytorialnie
zarządu drogi.
Osoby wykonujące czynności związane z robotami w pasie drogowym powinny być
ubrane w odzieŜ ostrzegawczą o barwie pomarańczowej.
Po zakończeniu robót pas drogowy naleŜy przywrócić do stanu pierwotnego.
OPRACOWAŁ
mgr inŜ. Krzysztof DZIEMECKI
