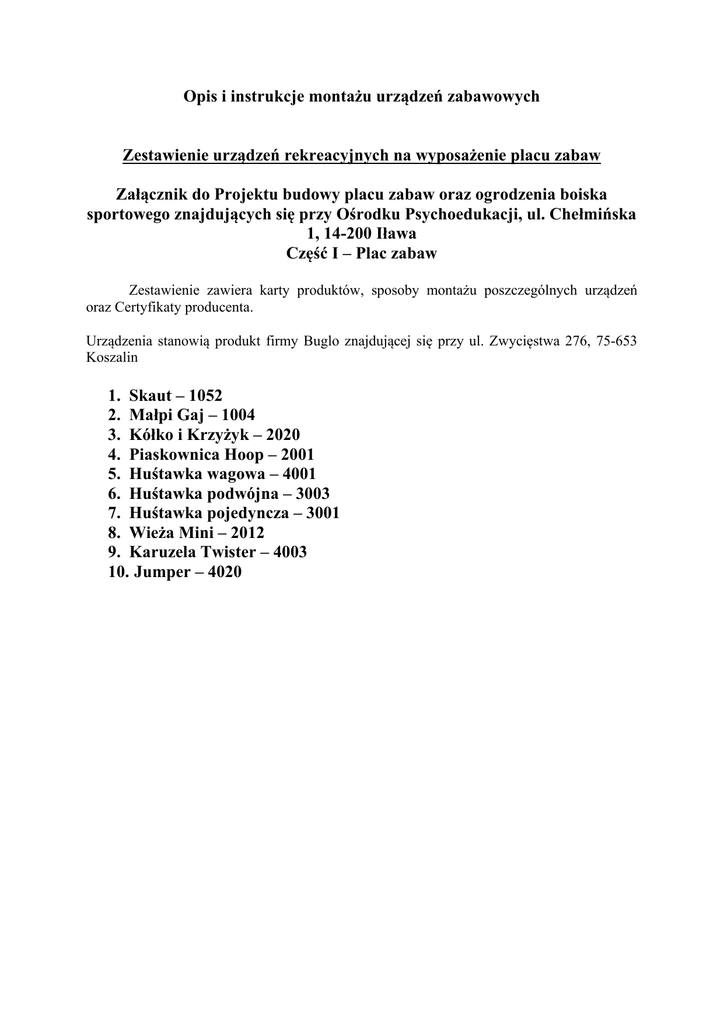

Opis i instrukcje montażu urządzeń zabawowych Zestawienie urządzeń rekreacyjnych na wyposażenie placu zabaw Załącznik do Projektu budowy placu zabaw oraz ogrodzenia boiska sportowego znajdujących się przy Ośrodku Psychoedukacji, ul. Chełmińska 1, 14-200 Iława Część I – Plac zabaw Zestawienie zawiera karty produktów, sposoby montażu poszczególnych urządzeń oraz Certyfikaty producenta. Urządzenia stanowią produkt firmy Buglo znajdującej się przy ul. Zwycięstwa 276, 75-653 Koszalin 1. Skaut – 1052 2. Małpi Gaj – 1004 3. Kółko i Krzyżyk – 2020 4. Piaskownica Hoop – 2001 5. Huśtawka wagowa – 4001 6. Huśtawka podwójna – 3003 7. Huśtawka pojedyncza – 3001 8. Wieża Mini – 2012 9. Karuzela Twister – 4003 10. Jumper – 4020 K A R TA P R O D U K T U Skaut www.BUGLO.pl Produkt nr 1052 784 cm 407 cm Wymiary: 289 x 407 cm Strefa bezpieczeństwa: 669 x 784 cm Wysokość całkowita: 253 cm Wysokość swobodnego upadku: 200 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 5 - 12 289 cm 669 cm Z uwagi na wysokość swobodnego upadku produktu 1052 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Specyfika materiałowa: Konstrukcja: Stal cynkowana, dwukrotnie malowana proszkowo. Płyta wspinaczkowa: Antypoślizgowa, wodoodporna. Zaślepka rury: Guma amortyzująca. Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zabetonowane 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Materiał Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 2000mm Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Małpi Gaj www.BUGLO.pl Produkt nr 1004 Wymiary: 286 x 329 cm Strefa bezpieczeństwa: 717 x 760 cm Wysokość całkowita: 236 cm Wysokość swobodnego upadku: 220 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 5 - 12 286 cm 717 cm 236 cm skala 1:100 329 cm 760 cm Z uwagi na wysokość swobodnego upadku produktu 1004 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Specyfika materiałowa: Konstrukcja: Stal (rury 88.9, 42.4 mm), cynkowane, dwukrotnie malowane proszkowo. Liny: 16 mm z rdzeniem stalowym w oplocie syntetycznym Zaślepki rur: Żółta guma amortyzująca. Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zagłębione 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Materiał Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 400 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 400 Piasek Wielkość ziaren od 0,2 mm do 2mm 400 Żwir Wielkość ziaren od 2 mm do 8mm 400 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 2200mm Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Kółko i krzyżyk www.BUGLO.pl Produkt nr 2020 Wymiary: 13 x 130 cm Strefa bezpieczeństwa: BRAK Wysokość całkowita: 150 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 3 - 12 150 cm skala 1:50 80 cm Specyfika materiałowa: Konstrukcja: Stal cynkowana, dwukrotnie malowana proszkowo. Śruby: nierdzewne, w plastikowych zaślepkach Kotwienie: Zagłębione 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. K A R TA P R O D U K T U Piaskownica Hoop www.BUGLO.pl Produkt nr 2001 Wymiary: 358 x 318 cm Strefa bezpieczeństwa: 658 x 618 cm Wysokość całkowita: 37 cm Wysokość swobodnego upadku: 37 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 1 - 7 618 cm 318 cm 37 cm skala 1:100 358 cm 658 cm Z uwagi na wysokość swobodnego upadku produktu 2001 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 370 mm Materiał Nawierzchnia bitumiczna Specyfika materiałowa: Konstrukcja: Stal (rury 88,9 mm), cynkowane, dwukrotnie malowane proszkowo. Ścianki, siedzisko: Płyta polietylenowa HDPE całkowicie odporna na działanie warunków atmosferycznych. Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zagłębione 50 cm w gruncie UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Darń Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Huśtawka Wagowa www.BUGLO.pl Produkt nr 4001 Wymiary: 37 x 264 cm Strefa bezpieczeństwa: 240 x 470 cm Wysokość całkowita: 114 cm Wysokość swobodnego upadku: 99 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 3 - 12 240 cm 37 cm 114 cm skala 1:100 264 cm 470 cm Z uwagi na wysokość swobodnego upadku produktu 4001 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 990mm Materiał Specyfika materiałowa: Konstrukcja: Stal (rura 60,3 mm), cynkowana, dwukrotnie malowana proszkowo. Siedziska i Ścianki: Płyta polietylenowa HDPE całkowicie odporna na działanie warunków atmosferycznych Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zabetonowane 85 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Darń Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Huśtawka Podwójna www.BUGLO.pl Produkt nr 3003 Wymiary: 395 x 232 cm Strefa bezpieczeństwa: 315 x 750 cm (Dla nawierzchni gumowej: 315 x 650 cm) Wysokość całkowita: 228 cm Wysokość siedziska: 40 cm Wysokość swobodnego upadku: 128 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 1- 4 lat (siedzisko kołyskowe) 3-12 lat (siedzisko płaskie oraz elastyczne) 228 cm skala 1:100 395 cm 315 cm Dostępne warianty siedzisk huśtawek BUGLO: Deseczka Kubełek Flexi 232 cm 650 cm 750 cm Z uwagi na wysokość swobodnego upadku produktu 3003 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Specyfika materiałowa: Konstrukcja: Stal (rury 82.5, rama 88.9 mm), cynkowane, dwukrotnie malowane proszkowo. Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Zawiesia huśtawek: Podwójnie ułożyskowane - stal nierdzewna Kotwienie: Zagłębione 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Materiał Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 1280mm Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Huśtawka Pojedyncza www.BUGLO.pl Produkt nr 3001 Wymiary: 236 x 234 cm Strefa bezpieczeństwa: 175 x 750 cm (Dla nawierzchni gumowej: 175 x 650 cm) Wysokość całkowita: 228 cm Wysokość siedziska: 42 cm Wysokość swobodnego upadku: 132 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 1- 4 lat (siedzisko kołyskowe) 3 - 12 lat (siedzisko płaskie oraz elastyczne) Dostępne warianty siedzisk huśtawek BUGLO: 236 cm 175 cm 228 cm skala 1:100 Deseczka Kubełek Flexi 234 cm 650 cm 750 cm Z uwagi na wysokość swobodnego upadku produktu 3001 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Specyfika materiałowa: Konstrukcja: Stal (rury 82.5, rama 88.9 mm), cynkowane, dwukrotnie malowane proszkowo. Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Zawiesia huśtawek: Podwójnie ułożyskowane - stal nierdzewna Kotwienie: Zagłębione 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Materiał Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 1320mm Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Wieża Mini www.BUGLO.pl Produkt nr 2012 Wymiary: 149 x 227 cm Strefa bezpieczeństwa: 454 x 578 cm Wysokość całkowita: 174 cm Wysokość podestu: 90 cm Wysokość swobodnego upadku: 90 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 3 - 12 149 cm 454 cm 174 cm skala 1:100 227 cm 578 cm Z uwagi na wysokość swobodnego upadku produktu 2012 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 900mm Materiał Specyfika materiałowa: Konstrukcja: Stal (rury 88.9, 42.4, 33.7 mm), cynkowane, dwukrotnie malowane proszkowo. Ślizg: Stal nierdzewna Ścianki: Płyta polietylenowa HDPE całkowicie odporna na działanie warunków atmosferycznych Podest, płyta wspinaczkowa: Płyta antypoślizgowa, wodoodporna. Lina: stylonowa z rdzeniem metalowym 16mm Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zagłębione 70 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. -Nie należy sytuować urządzenia ślizgiem skierowanym w kierunku południowym. Darń Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Karuzela Twister www.BUGLO.pl Produkt nr 4003 Wymiary: 122 x 122 cm Strefa bezpieczeństwa: 522 x 522 cm Wysokość całkowita: 69 cm Wysokość swobodnego upadku: 69 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 3 - 12 69 cm skala 1:100 122 cm 522 cm Z uwagi na wysokość swobodnego upadku produktu 4003 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku <1000mm Materiał Specyfika materiałowa: Konstrukcja: Stal cynkowana, dwukrotnie malowana proszkowo. Podest: Płyta ryflowana, aluminiowa Śruby: Wszelkie śruby i mocowania wystawione na działanie warunków zewnętrznych nierdzewne, od strony wewnętrznej w plastikowych zaślepkach. Kotwienie: Zagłębione 75 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie na płaskim terenie. Darń Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło K A R TA P R O D U K T U Jumper www.BUGLO.pl Produkt nr 4020 Wymiary: 104 x 176 cm Strefa bezpieczeństwa: 404 x 476 cm Wysokość całkowita: 116 cm Wysokość swobodnego upadku: 56 cm Dostępność części zapasowych: TAK Produkt zgodny z PN-EN 1176-1:2009: TAK Przedział wiekowy: 5 - 12 skala 1:100 404 cm 104 cm 176cm 476 cm Z uwagi na wysokość swobodnego upadku produktu 4020 norma PN-EN 1176-1:2009 dopuszcza następujące nawierzchnie amortyzujące upadek: Opis Minimalna grubość warstwy mm Kora Rozdrobniona kora drzew iglastych, wielkość kawałków od 20 mm do 80 mm 300 Wióry Drewno rozdrobnione mechaniczne (nie materiały drewnopochodne), bez kory i liści, wielkość od 5 mm do 30 mm 300 Piasek Wielkość ziaren od 0,2 mm do 2mm 300 Żwir Wielkość ziaren od 2 mm do 8mm 300 Materiały syntetyczne Materiały syntetyczne z atestem stosowania dla wys. swob. upadku < 560mm Materiał Specyfika materiałowa: Konstrukcja: Stal cynkowana, dwukrotnie malowana proszkowo, Kotwienie: Zabetonowane 75 cm w gruncie. UWAGI: -Urządzenie przeznaczone jest na publiczne place zabaw. -Produkt przeznaczony jest do kotwienia w gruncie. Darń Nawierzchnię należy konserwować poprzez uzupełnianie poziomu materiałów sypkich oraz usuwanie z nawierzchni twardych ciał obcych. Największe zagrożenie stanowi rozbite szkło Dokumentacja instalacji i eksploatacji produktu 1004 MAŁPI GAJ 1 4 2 2 2 10 2 3 6 6 7 5 12 13 11 13 14 14 9 8 ELEMENT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 NAZWA: 1004 1004 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: LISTA CZĘŚCI ILOŚĆ NR CZĘŚCI Czop gumowy 6 4 belka pozioma1 1 belka pozioma2 1 belka pozioma3 6 Podchwyt długi 2 Uchwyt do podciągania 1 Kratownica linowa 1 Lina z supłami 1 Drabinka linowa 2 Podchwyt krótki 1 Rura 88,9 no. 4 1 Rura 88,9 no. 3 2 Rura 88,9 no. 2 2 Rura 88,9 no. 1 NUMER RYSUNKU: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-04-03 N:\ACTIVE BUGLO\1004\INVENTOR\1004 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /3 236 Wyznaczanie głębokości kotwienia 70 50 700 50 Powierzchnia zabawy Rozmieszczenie fundamentów n n 40 160 40 277 16 0 0 16 n40 20 80 60 60 20 80 0 n4 n n4 0 40 320 NAZWA: NUMER RYSUNKU: 1004 1004 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-04-03 N:\ACTIVE BUGLO\1004\INVENTOR\1004 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 2 /3 Kolejność montażu 1) Skręć poprzeczki ze łupami. 2) Wyznacz położenie otworów montażowych. 3) Po wykopaniu otworów ( głębokość 70 cm) osadź w nich konstrukcję. 4) Skontroluj odpowiednie ustawienie ustawienie słupów. 5) Zabetonuj słupy i pozostaw konstrukcję na min. 48 godzin do zwiazania stóp betonowych. 6) Przykreć drabinkę linową i linę z supłami, a następnie wkop je na odpowiednią głębokość ( betonowanie nie konieczne). 7) Przykręć uchwyty do podciagania. Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urzadzenia. Uwaga Podczas montażu zwróć szczególną uwagę na: 1) Pionowe ustawienie słupów. 2) Poziome ustawienie poprzeczek. 3) Dokręcenie wszystkich śrub i mocowań. 4) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. Wyznaczenie strefy bezpieczeństwa 760 6 21 6 21 218 329 21 8 8 21 717 216 216 286 8 21 6 218 21 21 6 21 8 NAZWA: NUMER RYSUNKU: 1004 1004 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-04-03 N:\ACTIVE BUGLO\1004\INVENTOR\1004 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 3 /3 Dokumentacja instalacji i eksploatacji produktu 1052 SKAUT 1 4 3 2 6 5 KOLEJNOŚĆ MONTAŻU 1) Montaż skałki wspinaczkowej 2) Montaż drabinki łukowej 3) Montaż drabinki skręconej Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urzadzenia Uwaga Podczas montażu zwróć szczególną uwagę na: 1) Pionowe ustawienie skałki wspinaczkowej. 2) Dokręcenie wszystkich śrub i mocowań. 3) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. ELEMENT 1 2 3 4 5 6 NAZWA: LISTA CZĘŚCI MATERIAŁ NR CZĘŚCI Czop gumowy Guma S235JR Drabinka challenge 1 Drabinka chalange 2 S235JR Rama skałki wspinaszkowej S235JR Płyta skałki wspinaczkowej Płyta sklejka 15 mm Uchwyt wspinaczkowy Tworzywo kompozytowe NUMER RYSUNKU: 1052.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt N:\ACTIVE BUGLO\1052\1052.idw ŚCIEŻKA: 1052.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-09-27 PODZIAŁKA: MATERIAŁ: STRONA: 1 /2 203 252 77 70 669 18 4 18 4 320 13 9 20 5 368 120° 184 60 743 184 6 12 0 15 204 184 12 0° NAZWA: NUMER RYSUNKU: 1052.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt N:\ACTIVE BUGLO\1052\1052.idw ŚCIEŻKA: 1052.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-09-27 PODZIAŁKA: MATERIAŁ: STRONA: 2 /2 Dokumentacja instalacji i eksploatacji produktu 2001 Piaskownica HOOP 3 2 4 37 1 65 Powierzchnia zabawy ELEMENT 1 2 3 4 NAZWA: ILOŚĆ 6 6 6 6 LISTA CZĘŚCI OPIS NR CZĘŚCI słupek piaskownicy 2001 S235JR Burta pisakownicy 2001 HDPE Siedzisko 2001 Sklejka drzew lisciastych Wspornik siedziska 2001 S235JR NUMER RYSUNKU: 2001 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 2001 Dokumentacja.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2012-01-03 N:\MINI BUGLO\2001\2001 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /3 Rozmieszczenie otworów montazowych 158 274 8 15 8 15 79 317 Wyznaczanie strefy bezpieczeństwa 658 150 358 0 0 318 15 15 0 0 150 15 618 15 NAZWA: NUMER RYSUNKU: 2001 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 2001 Dokumentacja.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2012-01-03 N:\MINI BUGLO\2001\2001 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 2 /3 B Kolejność montażu 1) 2) 3) 4) Montaż płyt bocznych do słupków piaskownicy. Montaż siedzisk. Wyznaczenie i wykonanie otworów w nawierzchni. Osadzenie i zabetonowanie piaskownicy. Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urzadzenia. C B(1:5) 1 C(1:5) 1 1 2 3 4 3 4 3 3 4 4 Uwaga Podczas montażu zwróć szczególną uwagę na: 1) Pionowe ustawienie słupków. 2) Dokręcenie wszystkich śrub i mocowań. 3) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. Elementy łączące Nazwa NR Ilość Materiał 1 60 A2 Śruba zamkowa 8x30 2 12 A2 Śruba zamkowa 8x35 3 72 Podkładka M8 A2 4 72 Nakretka kołpakowa M8 A2 NUMER RYSUNKU: NAZWA: 2001 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 2001 Dokumentacja.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2012-01-03 N:\MINI BUGLO\2001\2001 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 3 /3 Dokumentacja instalacji i eksploatacji produktu 2012 - WIEŻA MINI 9 5 4 6 5 5 5 1 4 8 2 7 3 LISTA CZĘŚCI ELEMENT ILOŚĆ OPIS NR CZĘŚCI 1 1 Wieża 2012 Konstrukcja stalowa 1 2 Podest kwadratowy Sklejka wodoodporna antypoślizgowa 15 mm 3 1 slizgawka h:90 4 2 Polietylen 15 mm Barierka ślizgawki 5 4 Guma zaślepka gumowa 1 6 Polietylen 15 mm Ścianka 7 1 Płyta wspinaczkowah 90 8 2 Bariera niska Polietylen 15 mm 9 2 Bariera wysoka Polietylen 15 mm NUMER RYSUNKU: NAZWA: 2012.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 2012.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-02-08 N:\MINI BUGLO\2012\INVENTOR\Certyfikacja\2012.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /3 Kolejność montażu 1) 2) 3) 4) 5) Montaż Montaż Montaz Montaż Montaż 3 wieży podestu ścianki ślizgawki h90 ścianki wspinaczkowej h90 1 2 Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urzadzenia. 5 5 Uwaga Podczas montażu zrwóć szczególną uwagę na: 1) pionowe ustawienie wieży. 2) dokręcenie wszystkich śrub i mocowań. 3) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. Pozycje fundamentów w rzucie z góry 80 54 17 46 80 17 128 10 58 NAZWA: 12 NUMER RYSUNKU: 2012.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 2012.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-02-08 N:\MINI BUGLO\2012\INVENTOR\Certyfikacja\2012.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 2 /3 90 174 Głębokości kotwienia fundamentów 72 53 49 Poziom 0 Wyznaczenie strefy bezpieczeństwa 578 15 1 150 151 227 201 15 3 R1 00 454 149 151 15 16 5 8 156 NAZWA: NUMER RYSUNKU: 2012 Strefa bezpieczeństwa.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 2012 Strefa bezpieczeństwa.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-02-08 N:\MINI BUGLO\2012\INVENTOR\Certyfikacja\2012.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 3 /3 Dokumentacja instalacji i eksplatacji produktu 2020 KÓŁKO I KRZYŻYK Kolejność montażu 161 1) Wyznacz miejsce montażu urządzenia 2) Wykonaj otwory w nawierzchni 3) Umieść urzadzenie w otworach i zabetonuj Podczas istalacji wymagane jest zapewnienie przestrzeni montażowej odpowiadającej powierzchni strefy bezpieczeństwa urzadzenia. 70 Powierzchnia zabawy Wyznaczanie strefy bezpieczeństwa 382 13 313 82 151 151 Uwaga Podczas montażu zwróć szczególną uwagę na: 1) Pionowe ustawienie słupów. 2) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urządzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. NAZWA: NUMER RYSUNKU: 2020 Dokumentacja BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 2020.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-12-30 N:\MINI BUGLO\2020\2020 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /1 Dokumentacja instalacji i eksploatacji produktu 3003 HUŚTAWKA PODWÓJNA 1 2 2 3 2 3 2 ELEMENT 1 2 3 NAZWA: 3003 3003 rama hustawki.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: LISTA CZĘŚCI ILOŚĆ NR CZĘŚCI 1 3003 Rama górna 4 Noga huśtawki 2 Siedzisko NUMER RYSUNKU: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: PODZIAŁKA: 2011-03-31 N:\BUGLO SWINGS\3003\3003 INVENTOR\3003 Dokumentacja.idw ŚCIEŻKA: MATERIAŁ: STRONA: 1 /3 228 89 96 40 40 91 396 NAZWA: 750 232 315 NUMER RYSUNKU: 3003 3003 rama hustawki + stref.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: PODZIAŁKA: 2011-03-31 N:\BUGLO SWINGS\3003\3003 INVENTOR\3003 Dokumentacja.idw ŚCIEŻKA: MATERIAŁ: STRONA: 2 /3 150 70 148 60° 125 128 60° UWAGA Podczas montażu należy zwrócić szczególna uwagę na: 1) Poziome ustawienie poprzeczki 2) Dokręcenie wszystkich śrub i mocowań 3) Zabezpieczenie i oznakowanie miejsca montażu Przed oddaniem urządzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieczające oraz sprawdzić poziom i stan nawierzchni amortyzującej upadek. NAZWA: NUMER RYSUNKU: 3003 3003 rama hustawki + stref + 60s BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: PODZIAŁKA: 2011-03-31 N:\BUGLO SWINGS\3003\3003 INVENTOR\3003 Dokumentacja.idw ŚCIEŻKA: MATERIAŁ: STRONA: 3 /3 Instrukcja montażu huśtawki Dotyczy modeli 3001,3002,3003,3004,3005,3006 B A B(1:5) 2 5 2 4 3 A(1:5) 1 4 1 1 2 5 4 1 4 3 2 NR 1 2 3 4 5 NAZWA: TABELA ELEMENTÓW ELEMENT MATERIAŁ ILOŚĆ w kompletnym mocowaniu Zaślepka kulowa R45 4 Poliamid Kapsel zaślepki kulowej R45 4 Poliamid Stal ocynkowana 2 Śruba M10x110 Stal ocynkowana 4 Podkładka M10 Nakrętka samokontrująca M10 Stal ocynkowana 2 NUMER RYSUNKU: Instrukcja montażu huśtawki BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 3005 Rama górna 1.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: PODZIAŁKA: 2011-03-30 N:\Certyfikacja\Instrukcja montażu huśtawek\Instrukcja montażu huśtawki.idw ŚCIEŻKA: MATERIAŁ: STRONA: 1 /3 Instrukcja kotwienia huśtawki C ( 1:8 ) 40 Powierzchnia zabawy 30 PIASEK n60 BETON B15 C NAZWA: NUMER RYSUNKU: Instrukcja montażu huśtawki BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo Kotwienie huśtawki.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: PODZIAŁKA: 2011-03-30 N:\Certyfikacja\Instrukcja montażu huśtawek\Instrukcja montażu huśtawki.idw ŚCIEŻKA: MATERIAŁ: STRONA: 2 /3 D D( 1:2 ) 1 4 2 3 3 4 5 ELEMENT 1 2 3 4 5 ILOŚĆ 1 1 2 2 1 NAZWA: LISTA CZĘŚCI NR CZĘŚCI Śruba 8x60 Nakretka samokontrująca M8 Podkładka powiększana M8 Podkładka M8 Zawiesie hustawki NUMER Instrukcja montażu huśtawki BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: buglo 3005 Rama górna 1.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: MATERIAŁ Stal nierdzewna A2 Stal nierdzewna A2 Stal nierdzewna A2 Stal nierdzewna A2 Stal nierdzewna A2 RYSUNKU: PODZIAŁKA: 2011-03-30 N:\Certyfikacja\Instrukcja montażu huśtawek\Instrukcja montażu huśtawki.idw ŚCIEŻKA: MATERIAŁ: STRONA: 3 /3 Dokumentacja instalacji i eksploatacji produktu 4001 HUŚTAWKA WAŻKA 124 20 35 95 124 40 Poziom 0 OPONA 45 OPONA BETON 115 114 Podczas montażu zrwóć szczególną uwagę na: 1) pionowe ustwienie fundamentu huśtawki. 2) Zabezpieczenie i oznakowanie miejsca montażu. 98 Uwaga Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. Poziom 0 Beton NAZWA: NUMER RYSUNKU: 4001.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: cvn N:\SINGLE BUGLO\4001\4001.idw ŚCIEŻKA: 4001.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-22 PODZIAŁKA: MATERIAŁ: STRONA: 1 /2 Kolejność montażu: 1) Wykonanie otworu fundamentowego 2) Osadzenie i zabetonowanie zgodnie ze schematem 3) Uzupełnienie nawierzchni bezbiecznej i zabezpieczenie urządzenia przed uzytkowaniem. ( min 24 godziny) 4) Osadzenie opon odbojowych Uwaga Podczas montażu zrwóć szczególną uwagę na: 1) pionowe ustwienie fundamentu huśtawki. 2) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. Wyznaczenie strefy bezpieczeństwa 500 37 112 264 11 6 260 118 30 R1 Otwór fundamentowy 100x40 cm NAZWA: NUMER RYSUNKU: 4001 Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: cvn N:\SINGLE BUGLO\4001\4001.idw ŚCIEŻKA: 4001 Dokumentacja.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-22 PODZIAŁKA: MATERIAŁ: STRONA: 2 /2 Dokumentacja instalacji i eksploatacji produktu 4003 Karuzela TWISTER 4 9 10 8 7 7 6 Użyj silikonu aby zabezpieczyć połączenia przed dostępem wody 14 14 13 2 12 1 11 3 12 15 16 19 19 20 19 19 18 NAZWA: LISTA CZĘŚCI ELEMENT ILOŚĆ OPIS Materiał 1 1 Rama 4003 Patrz rys. prod. 2 1 Podest 4003 Blacha aluminiowa ryflowana 3 mm 3 1 Osłona sopdu karuzeli 4003 Plyta PCV 3 mm 4 1 konstrukcja górna 4003 Patrz rys. prod 5 1 Wał karuzeli Patrz rys.prod 6 3 Zaślepka plaska Poliamid 7 9 Podkładka DIN 126 M10 Stal ocynkowana 8 3 Nakretka samokontrująca ISO 4033 - M10 Stal cynkowana 9 3 Kapsel zaslepki Poliamid 10 6 Śruba z łbem półkolistym JIS B 1174 - M10 x 50 Stal cynkowana 11 6 Nakretka meblowa M10 Stal cynkowana 12 2 Łożysko stożkowe DIN 720 - 32010X - 50 x 80 x 20 13 1 Podkladka DIN 126 M36 Stal cynkowana 14 2 Nakretka DIN 439 - M36 Stal cynkowana 15 1 Simering DIN 3760 - A - 80 x 100 x 10 - NBR 16 1 Pierścień Segera DIN 472 - 100x3 1 Fundament karuzeli 18 Patrz rys. prod 19 36 ISO 4034 - M16 Stal ocynkowana 20 9 Podkładka DIN 126 M16 Stal cynkowana NUMER RYSUNKU: 4003.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 4003.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-21 N:\SINGLE BUGLO\4003\0003-model\0003\4003.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /3 Instalacja 7 69 1) Zabetonuj fundament karuzeli zgodnie ze schematem. UWAGA! Po zabetonowaniu zabezpiecz fundament i pozostaw na 48 godzin 2) Nakreć po dwie nakrętki M16 na każdy z pretów, pozostawiając 7cm odcinek pręta ponad nakrętkami. 3) Osadź wał na nakrętkach. 4) Za pośrednictwem śrub wyreguluj pionowe ustawienie wału. 5) Nakręć po dwie nakretki M16 na każdą szpilkę fundamentu. 6) Dociągnij nakrętki pod i nad płytą wału kontrolujęc pion. 7) Uzupełnij nawierzchnię piaskiem. 8) Osadź korpus karuzeli na wale 9) Osadź górne łozysko dokrecając je nakrętką M36 i zakontruj kolejną nakretką 10) Przykręć górną konstrukcję karuzeli 8 4 Powierzchnia zabawy 60 88 R1 0 BETON n60 UWAGA Łozyska pracujące w smarze technicznym do łożysk tocznych NAZWA: NUMER RYSUNKU: 4003 - Dokumentacja.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 4003 - Dokumentacja.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-21 N:\SINGLE BUGLO\4003\0003-model\0003\4003.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 2 /3 522 122 200 Wyznaczanie strefy bezpieczeństwa Otwór fundamentowy n500 Uwaga Podczas montażu zrwóć szczególną uwagę na: 1) pionowe ustwienie wału karuzeli 2) dokręcenie wszystkich śrub i mocowań. 3) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. NAZWA: NUMER RYSUNKU: 4003 - Dokumentacja 2.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt 4003 - Dokumentacja 2.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-21 N:\SINGLE BUGLO\4003\0003-model\0003\4003.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 3 /3 Dokumetacja instalacji i eksploatacji produktu 4020 JUMPER MIN 40cm 104 115 176 47 15 Poziom 0 OPONA 75 OPONA BETON 56 116 60 Poziom 0 Uwaga Podczas montażu zrwóć szczególną uwagę na: 1) pionowe ustwienie fundamentu huśtawki. 2) Zabezpieczenie i oznakowanie miejsca montażu. Przed oddaniem urzadzenia do użytkowania należy sprawdzić stabilność wszystkich elementów, usunąć taśmy zabezpieszające oraz sprawdzić poziom i stan nawierzchni amortyzujacej upadek. NAZWA: NUMER RYSUNKU: 4020.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Samsung 4020.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-10-24 N:\SINGLE BUGLO\4004\4020 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /2 Kolejność montażu: 1) Wykonanie otworu fundamentowego 2) Osadzenie i zabetonowanie zgodnie ze schematem 3) Uzupełnienie nawierzchni bezbiecznej i zabezpieczenie urządzenia przed uzytkowaniem. ( min 24 godziny) 4) Osadzenie opon odbojowych WYZNACZANIE STREFY BEZPIECZEŃSTWA 476 176 150 404 104 15 0 150 0 15 150 150 15 0 0 15 NAZWA: NUMER RYSUNKU: 4020.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Samsung 4020.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-10-24 N:\SINGLE BUGLO\4004\4020 Dokumentacja.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 2 /2 Fundament - sposoby montażu 1) Montaż na placu z nawierzchnią bezpieczną w postaci sypkiej (np. piasku) Powierzchnia zabawy PIASEK min 40 SŁUP 50 BETON B15 60 2) Montaż na placu z nawierzchnią syntetyczną a) Montaż na betonie z wykorzystaniem flanszy i kotew chemicznych b) Montaż z wykorzystaniem wpuszczanych fundamentów SŁUP FLANSZA NAWIERZCHNIA ELASTYCZNA Podkładka M10 + Nakrętka samokontrująca M10 4 X PRĘT GWINTOWANY M10X120 NAWIERZCHNIA ELASTYCZNA min 20 10 Powierzchnia zabawy PODBUDOWA BETON B15 Kolejność montażu 1) Na przygotowanym podłożu betonowym w miejscu mocowania kotew wywierć otwory o głębokości 100 mm i średnicy 12mm. 2) Oczyść otwory i wprowadź dwuskładnikową kotwę. 3) Ruchem obrotowym wciścij pręty do oporu. 4) Pozostaw na dwie godziny. 5) Przykręć słup używając kleju do nakrętek (typu. loctitle). 6) Zetnij wystające końce pretów M10. 7) Zakryj mocowanie nawierzchnią elastyczną. SŁUP BETON B15 30 NAZWA: NUMER RYSUNKU: Fundament.iam BUGLO Sp. z o.o. www.buglo.pl PROJEKTOWAŁ: Projekt Fundament.iam Niniejsza dokumentacja techniczna stanowi własność firmy BUGLO Sp. z o.o. i jest chroniona prawami autorskimi. Zabrania się wykorzystywania, kopiowania, publikowania i rozpowszechniania materiałów w jakiejkolwiek formie bez pisemnej zgody spółki BUGLO. DATA UTWORZENIA: 2011-03-28 N:\ELEMENTY\Fundament\Fundament.idw ŚCIEŻKA: PODZIAŁKA: MATERIAŁ: STRONA: 1 /1
