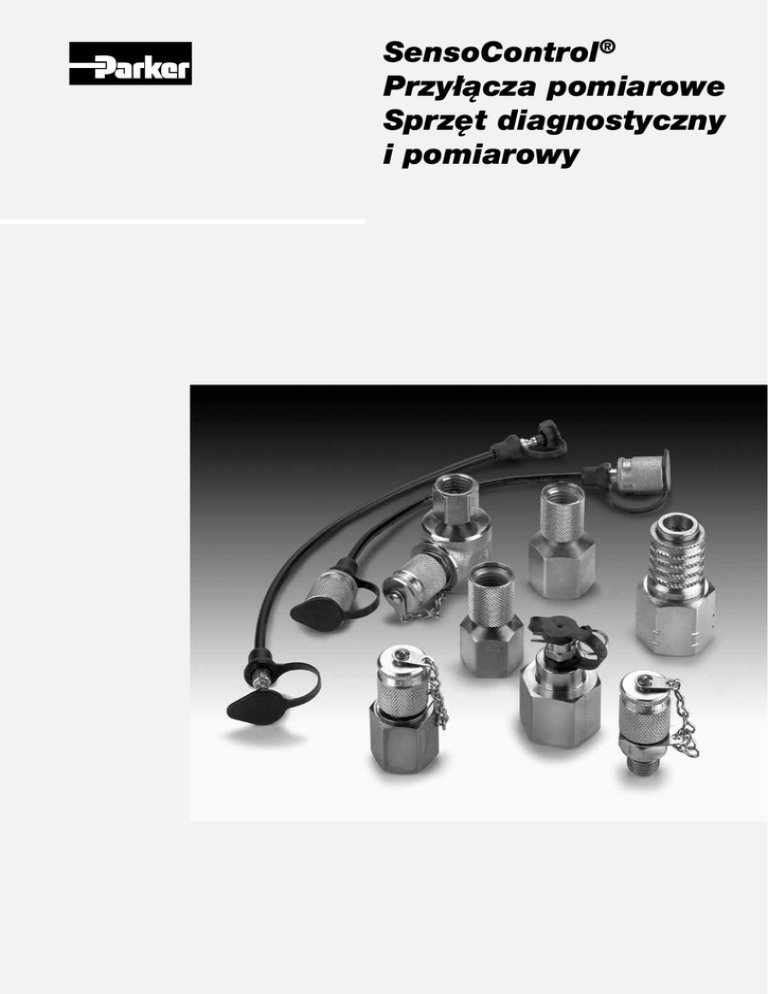

SensoControl®
Przyłącza pomiarowe
Sprzęt diagnostyczny
i pomiarowy
Parker SensoControl®
Indeks rysunkowy
Seria 1
Przyłączka pomiarowa
z połączeniem wtykowym
EMA1
str. Q4
GMA1
str. Q5
MAV … MA1
str. Q7
SMA1
str. Q7
EMA3
str. Q8
GMA3
str. Q9
VKA1
str. Q6
Seria 3
Przyłączka pomiarowa
z połączeniem gwintowym M 16×2
VKA3
str. Q10
mav … ma3mavmd … ma3sma3
str. Q11
str. Q11
str. Q11
Asortyment wyrobów
diagnostycznych
i przemysłowych
SensoControl®
str. Q12
Q2
Katalog 4100-8/PL
Przyłączki pomiarowe Parker SensoControl®
Przyłączki pomiarowe EMA1/EMA3
● Do monitorowania i sprawdzania ciśnienia w systemach wysokiego i niskiego ciśnienia oraz podciśnienia.
● Do odpowietrzania cylindrów i układów hydraulicznych.
● Do pobierania próbek w systemach wysokiego
i niskiego ciśnienia oraz podciśnienia.
Różnice pomiędzy typami EMA1 i EMA3
a) System uszczelnienia (patrz poprzedni ustęp).
b) W systemie EMA1 podłączenie węża pomiarowego
za pomocą połączenia wtykowego.
W systemie EMA3 podłączenie węża pomiarowego
za pomocą połączenia gwintowego.
c) Ciśnienia robocze (patrz ustęp „zalety”).
Zalety:
● Szczelne połączenie, zanim otworzy się zawór
● Mocne, bezpieczne konstrukcje przy małych
wymiarach
● Łatwa obsługa
● Proste podłączenie przyrządów pomiarowych,
sterujących i przełączających
● Połączenia gwintowe umożliwiają podłączenia przy
ciśnieniu do 400 barów
● Ciśnienia nominalne w zakresie do 630 barów
● Odporny na wibracje metalowy kapturek ochronny
Ciśnienia robocze
● Wyroby typu EMA3: do 630 barów.
● Wyroby typu EMA1: do 400 barów.
● Dla przyłączy GMA, VKA i EMA …SR należy stosować ciśnienie robocze zalecane przez producenta
łączników.
● Łączenie przy ciśnieniu maksymalnie do 400 barów.
● Dopuszczalne ciśnienia nominalne każdego przyłącza pomiarowego podano na stronach opisujących
wyrób.
Główny system uszczelnienia:
W systemie EMA1 za pomocą kulowego zaworu zwrotnego. W systemie EMA3 stożkiem uszczelniającym
z pierścieniem typu O-ring.
System uszczelnienia EMA3 gwarantuje minimalne
wskaźniki przecieku.
Przy nakręconym kołpaku gwintowym (EMA3) lub
wetkniętej zatyczce (EMA1), jak też przy przyłączonym
wężu pomiarowym działa uszczelnienie dodatkowe w
postaci pierścienia typu O-ring.
Materiały i temperatury:
● Stal cynkowana galwanicznie nie zawierająca
chromu Cr(VI)
● Stal nierdzewna, materiał 1.4571.
● Uszczelki:
● FKM
(Zakres temperatur od –20°C do +200°C)
● EPDM Etylen z propylenem
(dla płynu hamulcowego)
(Zakres temperatur –40°C do +150°C)
● Przewody giętkie (węże):
Poliamid (Zakres temperatur : -35°C do 100°C)
● Dla stali nierdzewnej tylko FKM
EMA1
Czynniki robocze:
● Odpowiednie dla olejów hydraulicznych i innych
cieczy bazujących na oleju mineralnym (zwrócić
uwagę na stosowane materiały uszczelniające!).
● Możliwości stosowania w połączeniu z innym
cieczami i gazami należy wyjaśnić z firmą Parker.
Aprobaty
DVGW dla EMA3/8X1OR, EMA3/10X1OR,
EMA3 1/8NPT, EMA3 1/4NPT.
EMA3
Perbunan = zastrzeżony znak towarowy firmy Bayer
Q3
Katalog 4100-8/PL
q
EMA1 Przyłączka pomiarowa z połączeniem wtykowym Seria 1
S2
X2)
L2
S1
L2
L1
L1
Gwint zewnętrzny króćca: gwint rurowy, gwint metryczny drobnozwojny
X1)
T1
T1
∅D1
∅D1
Wykonanie A X1) O-ring
X2) Powierzchnia czołowa zacinająca
T1
D1
L1
L2
S1
S2
Rys.
M12×1.5
M14×1.5
M16×1.5
G1/8
G1/4
G3/8
G1/2
M8×1
M10×1
M10×1
17.0
19.0
21.0
14.0
18.0
22.0
26.0
9.5
11.5
14.0
32.0
32.0
25.0
32.5
32.0
27.5
27.5
17.5
18.0
32.5
12.0
12.0
12.0
8.0
12.0
12.0
14.0
8.4
12
8.0
12
8.0
19
19
22
17
19
22
27
17
B
B
B
B
B
B
B
A
A
B
Wykonanie B
Ciężar
g/szt.
Kod zamawiania*
53
56
47
41
54
55
78
16
18
42
EMA1/12X1.5
EMA1/14X1.5
EMA1/16X1.5
EMA1/1/8
EMA1/1/4
EMA1/3/8
EMA1/1/2
EMA1/8X1OR
EMA1/10X1OR
EMA1/10X1
PN (bar)1)
CF
DF**
400
400
400
400
400
400
400
400
400
400
4
4
4
4
4
4
4
4
4
4
**DF = Współczynnik bezpieczeństwa
1) Podane
ciśnienie = element dostarczany
PN (bar)
= PN (MPa)
10
*Proszę dodać przyrostki zgodnie
z wymaganym materiałem/powierzchnią.
Przyrostki kodu zamawiania
Materiał
Przyrostek - Przykład
powierzchnia i materiał
Stal cynkowana galwanicznie,
niezawierająca chromu Cr(VI) CF
EMA1/12X1.5CF
Q4
Standardowy materiał
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
Katalog 4100-8/PL
GMA1 Prosta przyłączka pomiarowa z połączeniem wtykowym
Seria 1
∅D1
∅D1
∅D3
T1
L5
S2
S1
L3
L4
L2
L1
Seria
D1
T1
D3
L1
L2
L3
L4
L5
S1
S2
L3)
S4)
06
08
10
12
15
18
22
06
08
10
12
14
16
20
M12×1.5
M14×1.5
M16×1.5
M18×1.5
M22×1.5
M26×1.5
M30×2
M14×1.5
M16×1.5
M18×1.5
M20×1.5
M22×1.5
M24×1.5
M30×2
4
6
7
8
11
14
18
4
5
7
7
10
11
15
35
35
37
37
39
39
43
39
39
39
39
43
43
47
21
21
23
23
25
24
28
25
25
24
24
27
26
26
10
10
11
11
12
12
14
12
12
12
12
14
14
16
51
51
53
53
55
57
61
55
55
57
57
63
63
69
29.0
29.0
29.0
30.5
32.0
33.0
35.0
29.0
29.0
29.0
29.0
30.5
32.0
35.0
24
24
24
24
30
32
36
24
24
24
24
27
30
36
14
17
19
22
27
32
36
17
19
22
24
27
30
36
Ciężar
PN (bar)1)
g/szt.
Kod zamawiania*
CF
DF**
GMA1/06LOMD
GMA1/08LOMD
GMA1/10LOMD
GMA1/12LOMD
GMA1/15LOMD
GMA1/18LOMD
GMA1/22LOMD
GMA1/06SOMD
GMA1/08SOMD
GMA1/10SOMD
GMA1/12SOMD
GMA1/14SOMD
GMA1/16SOMD
GMA1/20SOMD
4
4
4
4
4
4
4
4
4
4
4
4
4
4
73
75
80
96
121
139
171
82
88
90
96
121
138
222
315
315
315
315
315
315
160
400
400
400
400
400
400
400
1) Podane
3) L
= seria lekka; 4) S = seria ciężka
PN (bar)
= PN (MPa)
10
Dostawa bez nakrętki i pierścienia. Informacje na temat
zamawiania kompletnych łączników lub alternatywnych materiałów
uszczelniających - patrz str. I7.
q
Materiał
GMA1/06LOMDCF
Q5
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
Katalog 4100-8/PL
VKA1 Przyłączka pomiarowa z połączeniem
wtykowym dla gniazd stożkowych
Seria 1
Ze stożkiem EO 24°
S2
L1
S2
L1
X1)
S1
X1)
S1
∅D1
T1
∅D1
X1) O-ring
T1
Seria
D1
T1
L1
S1
S2
Rys.
L3)
S4)
06
08
10
12
15
18
06
08
10
12
14
16
20
M12×1.5
M14×1.5
M16×1.5
M18×1.5
M22×1.5
M26×1.5
M14×1.5
M16×1.5
M18×1.5
M20×1.5
M22×1.5
M24×1.5
M30×2
48
49
50
51
39
38
48
50
50
51
39
37
44
14
17
19
22
27
32
17
19
22
24
27
30
36
12
12
12
12
12
12
12
12
12
12
12
12
12
A
A
A
A
B
B
A
A
A
A
B
B
B
Ciężar
PN (bar)1)
g/szt.
Kod zamawiania*
CF
DF**
VKA1/06L
VKA1/08L
VKA1/10L
VKA1/12L
VKA1/15L
VKA1/18L
VKA1/06S
VKA1/08S
VKA1/10S
VKA1/12S
VKA1/14S
VKA1/16S
VKA1/20S
4
4
4
4
4
4
4
4
4
4
4
4
4
44
54
68
81
82
112
51
62
78
100
88
105
174
315
315
315
315
315
315
400
400
400
400
400
400
400
1) Podane
3) L
PN (bar)
= PN (MPa)
10
Materiał
VKA1/06LCF
Q6
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
Katalog 4100-8/PL
MAV-MA1 Przyłączka manometru z połączeniem wtykowym
SMA1
Wysokociśnieniowy wąż pomiarowy z połączeniem wtykowym
Seria 1
Gwint wewnętrzny:
gwint rurowy
Uszczelnienie: miedziany pierścień uszczelniający wg DIN 16258
T1
S1
L1
L1
L2
∅5
S2
M16×2
Przyłączka manometru: MAV-MA1
T1
L1
L2 maks.
S1
S2
G1/4
G1/2
Wąż pomiarowy: SMA1
Ciężar
g/szt.
Kod zamawiania*
61.5
12
19
19
72.0
12
27
19
400.0
630.0
800.0
1000.0
1500.0
2000.0
2500.0
3200.0
4000.0
78
135
21
26
26
31
40
49
58
70
84
PN (bar)1)
CF
DF**
400
400
400
400
400
400
400
400
400
400
400
4.0
4.0
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
MAV1/4MA1
MAV1/2MA1
SMA1-400
SMA1-630
SMA1-800
SMA1-1000
SMA1-1500
SMA1-2000
SMA1-2500
SMA1-3200
SMA1-4000
1) Podane
PN (bar)
= PN (MPa)
10
Materiał
MAV1/4MA1CF
Informacje uzupełniające dla węży pomiarowych SMA1:
Węże wysokociśnieniowe o małej średnicy nominalnej (DN2), odporne na impulsy
– Min. promień gięcia r = 20 mm
– Temperatura robocza: od -20°C do 100°C (krótkotrwale do +120°C)
– Węże mają być chronione przed ogniem, ostrymi narożami i gorącymi
przedmiotami.
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
Przy pomiarze w ciśnieniowych mediach (środowiskach)
ciekłych należy pamiętać:
Przed podłączeniem rurki odpowietrzyć układ!
Działanie kapilarne w znacznym stopniu ogranicza wypływ
czynnika.
Temperaturowy współczynnik ciśnienia znamionowego:
do
0 °C
122 %
dla
30 ° C
110 %
dla
50 °C
100 %
dla
80 °C
86 %
dla
100 °C
77 %
Q7
Katalog 4100-8/PL
q
EMA3 Przyłączka pomiarowa z połączeniem gwintowym M 16×2 Seria 3
Gwint zewnętrzny: rurowy, metryczny drobnozwojny
∅D1
S2
S1
X2)
X1)
T1
L2
S1
L2
L2
S1
13
9 min
L1
L1
L1
T1
2.5 +0.2
30°
M16×2
0.5 +0.15
M16×2
M16×2
X2)
T1
T1
∅D1
∅D1
∅D1
Typ A
Typ B
Typ C
M16×2
M16×2
L1
L1
M16×2
L1
Gniazdo gwintowe
Typ A
S2
S1
L2
L2
S1
X1)
X3)
X3)
L2
S1
X1) O-ring
Iso 6149
X2) Uszczelnienie Eolastic
T1
T1
T1
Typ F
Typ D
Typ E X3) Krawędź uszczelniająca
∅D1
∅D1
∅D1
T1
D1
L1
L2
S1
S2
Rys.
M8×1
M10×1
M14×1.5
M10×1
M12×1.5
M14×1.5
M16×1.5
G1/8
G1/4
G3/8
G1/2
G1/8
G1/4
G3/8
M10×1
M12×1.5
M14×1.5
G1/2
9.5
11.5
18.8
14.0
17.0
19.0
21.0
14.0
18.0
22.0
26.0
14.0
19.0
22.0
14.0
17.0
19.0
27.0
38.5
37.0
39.5
40.0
38.0
39.0
40.0
37.5
39.0
40.5
46.0
37.5
39.0
40.5
40.0
38.0
39.0
46.0
7.5
7.5
11.0
8.0
12.0
12.0
12.0
8.0
12.0
12.0
14.0
8.0
12.0
12.0
8.0
12.0
12.0
14.0
17
17
19
17
17
19
22
17
19
22
27
17
17
19
22
17
17
19
27
17
1) Podane
PN (bar)
= PN (MPa)
10
A
A
F
D
D
D
D
D
D
D
E
B
B
B
B
B
B
C
Ciężar
g/szt.
Kod zamawiania*
66
70
79
67
74
78
90
70
77
91
137
72
76
93
71
72
77
135
EMA3/8X1OR
EMA3/10X1OR
EMA3/14X1.5ISO
EMA3/10X1
EMA3/12X1.5
EMA3/14X1.5
EMA3/16X1.5
EMA3/1/8
EMA3/1/4
EMA3/3/8
EMA3/1/2
EMA3/1/8ED
EMA3/1/4ED
EMA3/3/8ED
EMA3/10X1ED
EMA3/12X1.5ED
EMA3/14X1.5ED
EMA3/1/2ED
PN (bar)1)
CF
71
DF**
CF
71
250
630
630
630
630
400
400
400
400
400
400
400
400
400
400
630
630
630
630
400
400
630
630
400
400
400
400
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0
4.0
3.4
4.0
4.0
4.0
4.0
4.0
4.0
4.0
Materiał
EMA3/10X10oRCF
Stal nierdzewna
71
EMA3/10X10OR71
Q8
4
4
4
4
4
4
4
4
4
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
VIT
Katalog 4100-8/PL
GMA3 Prosta przyłączka pomiarowa z połączeniem gwintowym M 16×2 Seria 3
L5
M16×2
S2
∅D1
∅D1
∅D3
T1
S1
L3
L2
L4
L1
Seria
D1
T1
D3
L1
L2
L3
L4
L5
S1
S2
L3)
S4)
06
08
10
12
15
18
22
28
35
42
06
08
10
12
14
16
20
25
30
38
M12×1.5
M14×1.5
M16×1.5
M18×1.5
M22×1.5
M26×1.5
M30×2
M36×2
M45×2
M52×2
M14×1.5
M16×1.5
M18×1.5
M20×1.5
M22×1.5
M24×1.5
M30×2
M36×2
M42×2
M52×2
4
6
7
8
11
14
18
23
30
36
4
5
7
7
10
11
15
20
25
32
35
35
37
37
39
39
43
43
47
47
39
39
39
39
43
43
47
51
55
61
21
21
23
23
25
24
28
28
26
25
25
25
24
24
27
26
26
27
28
29
10
10
11
11
12
12
14
14
16
16
12
12
12
12
14
14
16
18
20
22
51
51
53
53
55
57
61
61
69
71
55
55
57
57
63
63
69
75
81
91
49.0
49.0
49.0
50.5
52.0
53.0
55.0
57.5
60.0
64.5
49.0
49.0
49.0
49.0
50.5
52.0
55.0
57.5
60.0
64.5
24
24
24
27
30
32
36
41
46
55
24
24
24
24
27
30
36
41
46
55
14
17
19
22
27
32
36
41
50
60
17
19
22
24
27
30
36
46
50
60
Ciężar
g/szt.
Kod
zamawiania*
126
128
132
145
174
192
220
259
363
419
137
141
141
150
172
195
254
329
412
616
GMA3/06LOMD
GMA3/08LOMD
GMA3/10LOMD
GMA3/12LOMD
GMA3/15LOMD
GMA3/18LOMD
GMA3/22LOMD
GMA3/28LOMD
GMA3/35LOMD
GMA3/42LOMD
GMA3/06SOMD
GMA3/08SOMD
GMA3/10SOMD
GMA3/12SOMD
GMA3/14SOMD
GMA3/16SOMD
GMA3/20SOMD
GMA3/25SOMD
GMA3/30SOMD
GMA3/38SOMD
PN (bar)1)
CF
71
315
315
315
315
315
315
160
160
160
160
630
630
630
630
630
400
400
400
400
315
315
315
315
315
315
315
160
160
160
160
630
630
630
630
630
400
400
400
400
315
DF**
CF
71
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
1) Podane
3) L
PN (bar)
= PN (MPa)
10
Dostawa bez nakrętki i pierścienia.
Informacje na temat zamawiania kompletnych łączników
lub alternatywnych materiałów uszczelniających - patrz str. I7.
Materiał
GMA3/06LOMDCF
Stal nierdzewna
71
GMA3/06LOMD71
Q9
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
VIT
Katalog 4100-8/PL
q
VKA3 Przyłączka pomiarowa dla gniazd stożkowych
z połączeniem gwintowym M 16×2
Seria 3
M16×2
Złącze EO ze stożkiem 24°
L1
L1
29,5
M16x2
S2
S2
X1)
X1)
S1
S1
∅D1
∅D1
T1
T1
Typ A
X1) O-ring
Seria
D1
T1
L1
S1
S2
Rys.
L3)
S4)
06
08
10
12
15
18
22
28
35
42
06
08
10
12
14
16
20
25
30
38
M12×1.5
M14×1.5
M16×1.5
M18×1.5
M22×1.5
M26×1.5
M30×2
M36×2
M45×2
M52×2
M14×1.5
M16×1.5
M18×1.5
M20×1.5
M22×1.5
M24×1.5
M30×2
M36×2
M42×2
M52×2
55
51
53
53
59
59
60
64
71
72
50
52
53
54
59
58
65
68
74
81
14
17
19
22
27
32
36
41
50
60
17
19
22
24
27
30
36
46
50
60
17
17
17
17
17
17
17
17
17
17
17
17
17
19
17
17
17
17
17
17
A
A
A
A
B
B
B
B
B
B
A
A
A
A
B
B
B
B
B
B
Typ B
Ciężar
g/szt.
Kod zamawiania*
82
82
93
107
133
163
205
269
411
592
81
88
99
121
136
156
223
367
444
655
VKA3/06L
VKA3/08L
VKA3/10L
VKA3/12L
VKA3/15L
VKA3/18L
VKA3/22L
VKA3/28L
VKA3/35L
VKA3/42L
VKA3/06S
VKA3/08S
VKA3/10S
VKA3/12S
VKA3/14S
VKA3/16S
VKA3/20S
VKA3/25S
VKA3/30S
VKA3/38S
PN (bar)1)
CF
71
315
315
315
315
315
315
160
160
160
160
630
630
630
630
630
400
400
400
400
315
DF**
315
315
315
315
315
315
160
160
160
160
630
630
630
630
630
400
400
400
400
315
CF
71
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
1) Podane
3) L
= seria lekka;
4) S
= seria ciężka
PN (bar)
= PN (MPa)
10
Materiał
VKA3/06LCF
Stal nierdzewna
71
VKA3/06L71
Q10
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
VIT
Katalog 4100-8/PL
MAV…MA3
Przyłączka pomiarowa manometru z połączeniem gwintowym M 16×2
MAVMD…MA3Przyłączka pomiarowa z połączeniem gwintowym M 16×2
SMA3
Wysokociśnieniowy wąż pomiarowy z połączeniem gwintowym M 16×2 Seria 3
Gwint wewnętrzny: Uszczelnienie: gwint rurowy
pierścień uszczelniający DIN 16258*
M16x2
T1
23
T1
S1
∅5
L1
L1
L1
L2
S1
Wąż pomiarowy:
SMA3
S2
M16×2
M16×2
∅20
Złączka manometru:
MAV…MA3
Bezpośrednia złączka manometru:
Mavmd…MA3
M16x2
T1
L1
L2 maks.
S1
S2
G1/4
G1/2
G1/4
G1/2
54.0
12
19
19
64.0
12
27
19
41.0
19
51.5
27
200.0
300.0
400.0
630.0
800.0
1000.0
1500.0
2000.0
2500.0
3200.0
4000.0
* Pierścienie uszczelniające według DIN 16258 miedziane dla przyłączek
stalowych, pierścienie ze stali nierdzewnej dla przyłączek ze stali nierdzewnej.
1) Podane
PN (bar)
= PN (MPa)
10
Ciężar
g/szt.
Kod zamawiania*
74
129
61
103
73
74
74
79
83
87
95
105
110
125
137
PN (bar)1)
CF
DF**
630
630
630
630
630
630
630
630
630
630
630
630
630
630
630
4.0
4.0
4.0
4.0
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
2.5
MAV1/4MA3
MAV1/2MA3
MAVMD1/4MA3
MAVMD1/2MA3
SMA3-200
SMA3-300
SMA3-400
SMA3-630
SMA3-800
SMA3-1000
SMA3-1500
SMA3-2000
SMA3-2500
SMA3-3200
SMA3-4000
Materiał
MAV1/4MA3CF
uszcz. (nie wymaga
dodatkowego
przyrostka)
NBR
Informacje uzupełniające dla węży pomiarowych SMA1:
Przy pomiarze w ciśnieniowych mediach (środowiskach) ciekłych należy pamiętać:
Przed podłączeniem rurki odpowietrzyć układ!
Działanie kapilarne w znacznym stopniu ogranicza wypływ czynnika.
Węże wysokociśnieniowe o małej średnicy nominalnej (DN2),
odporne na impulsy:
– Min. promień gięcia r = 20 mm
– Temperatura robocza: od -20°C do 100°C (krótkotrwale do +120°C)
– Węże mają być chronione przed ogniem, ostrymi narożami i gorącymi
przedmiotami.
Temperaturowy współczynnik ciśnienia znamionowego:
do
0 °C
122 %
dla
30 °C
110 %
dla
50 °C
100 %
dla
80 °C
86 %
dla
100 °C
77 %
Q11
Katalog 4100-8/PL
q
Parker SensoControl® - diagnostyka i pomiary
SensoControl®
ServiceJunior
Pomiar i odczyt ciśnienia w jednym przyrządzie.
Wielofunkcyjny wyświetlacz prezentuje dane pomiarowe z dużą dokładnością. Piki ciśnienia są wychwytywane z częstotliwością próbkowania 10 ms.
●
●
●
●
Cyfrowy pomiar i odczyt ciśnienia
Podświetlane tło wyświetlacza
Dokładność ± 0,5% FS
Wskazanie graficzne „bar – graph”, wskazanie
wartości maksymalnej
Zestaw ServiceJunior Kit
● Dostarczany w poręcznej skrzynce
● Łącznie z wężem pomiarowym i adapterami
Katalog 4054/DE/UK
SensoControl®
Zestaw bezprzewodowy ServiceJunior
Wykorzystanie zestawu bezprzewodowego
ServiceJunior pozwala na wygodne zapisywanie
wartości ciśnienia pobieranych z jednego lub kilku
punktów pomiaru w maszynie lub instalacji.
Zapisane w pamięci dane pomiarowe są transmitowane
do komputera PC na odległość do 50 metrów.
● Pamięć wartości pomiarowych dla opisywania przebiegów ciśnienia
● Praca sieciowa (nadzorowanie wielu punktów
pomiarowych)
● Przekazywanie danych do komputera łączem
radiowym
● Ustawianie i analiza danych pomiarowych
oprogramowaniem „JuniorWin”
Katalog 4054 DE/UK
Q12
Katalog 4100-8/PL
SensoControl®
Serviceman
Jednoczesny pomiar dwóch wartości – dwa wejścia
czujników.
Umożliwia to na bardzo prosty pomiar różnicy ciśnień
jednym przyciskiem. Możliwość niezwłocznego i niezawodnego analizowania pików ciśnienia.
● Łatwa obsługa
● Automatyczne rozpoznawanie czujników zapobiegające błędom
● Dwuwierszowy wyświetlacz
● Pomiar pików ciśnienia w czasie 2 ms
Zestaw Serviceman Kit
● Dostarczany w poręcznej skrzynce
● Łącznie z wężem pomiarowym i adapterami
● Wyposażenie i czujniki do pomiarów ciśnienia,
temperatury i natężenia przepływu
Katalog 4054 DE/UK
SensoControl®
Parker ServiceMaster “Easy”
Pomiar i odczyt do czterech wartości mierzonych
jednocześnie. Łatwa analiza wartości różnicowych,
sprawności i sygnałów w technice proporcjonalnej.
● Szybka diagnoza błędów = wysoka jakość obsługi
● Pomiar pików ciśnienia w czasie 1 ms
● Pamięć wartości mierzonych dla zapisu przebiegów
ciśnienia z różnymi funkcjami
(auto trigger, start – stop itp.)
● Interfejs USB
● Ustawianie i analiza wartości pomiarowych
oprogramowaniem „SensoWin”
Prospekt 4057/UK
Q13
Katalog 4100-8/PL
SensoControl®
Parker ServiceMaster
Wielokanałowy ręczny przyrząd pomiarowy do jednoczesnego pomiaru ważnych wielkości hydraulicznych.
Jednoczesny pomiar i odczyt do sześciu wartości
mierzonych. Wielkości różnicowe, sumowanie, łatwa
analiza sygnałów w technice proporcjonalnej.
● Szybka analiza błędów = wysoka jakość serwisu
● Pamięć wielkości mierzonych do rejestracji przebiegów ciśnienia z różnymi funkcjami pamięci (auto/
trigger/start-stop itp.)
● Nastawianie i analiza danych pomiarowych oprogramowaniem „SensoWin”
Zestaw ServiceMaster Kit:
● Dostarczany w poręcznej walizce
● W zestawie różnorodne wyposażenie
● Wąż pomiarowy i adaptery
Katalog 4054 DE/UK
Q14
Katalog 4100-8/PL
Czujnik ciśnienia SCPT
Czujnik temperatury SCT
● Zakresy pomiarowe do 1000 bar
● Dokładność ±0,25% FS typ.
● Temperatury oleju do 125° C
● Kompatybilny z turbiną pomiarową SCFT
Katalog 4054 DE/UK
Katalog 4054 DE/UK
Tester hydrauliki SCLV-PTQ
Turbina pomiarowa SCFT
● Test ciśnienia i natężenia przepływu (test pompy)
● Zintegrowane zabezpieczenie przeciążeniowe
● Zakresy pomiarowe do 750 l/min
● Dokładność 1% wartości pomiarowej
● Zakresy ciśnień do 480 bar
Katalog 4054 DE/UK
Katalog 4054 DE/UK
Miernik prędkości obrotowej SCRPM
● Zakres pomiarowy do 10.000 obr/min
● Dokładność do ±0,5% FS
● Prosty i szybki pomiar
Katalog 4054 DE/UK
Q15
Katalog 4100-8/PL
Rodzina kontrolerów SensoControl®
Kontrolery stosuje się w układach sterowania,
regulacji lub nadzoru, w których potrzebne są
analogowe sygnały sterownicze lub wskazania.
Kontrolery mogą zastąpić
● Przełączniki mechaniczne
● Wskaźniki mechaniczne
(manometry, termometry, wzierniki)
● Czujniki
i łączą wszystkie funkcje wyżej wymienionych przyrządów w jednym urządzeniu
●
●
●
●
●
●
●
Duży wyświetlacz
Dowolnie nastawiane
Wytrzymałe wykonanie metalowe
Zwarta budowa
Długotrwała stabilność
Niezawodność
Odporne na zakłócenia
Katalog 4083 DE/UK
SensoControl®
Kontroler ciśnienia SCPSD
Głównymi cechami elektronicznego kontrolera ciśnienia typu SCPSD są: łatwość obsługi, wysoka funkcjonalność i długotrwały okres użytkowania.
Cechy charakterystyczne:
● wskazania w barach, w PSI
(funtach na cal kwadratowy) lub w MPa
● zwarta budowa
● możliwość obracania
● solidna obudowa (IP 67)
● łatwa obsługa
● 2 wyjścia przełączające
● 4 wartości graniczne
● regulowane wyjście analogowe
● opóźnienia (tłumienie)
● funkcja histerezy/okna
● hasło
Jeśli ma być wyświetlane ciśnienie, albo wymaga się szybkiego
przełączania lub sygnałów analogowych, które muszą być nastawione sprawnie i bez dodatkowej kalibracji, regulator SCPSD
stanowi idealne rozwiązanie.
Katalog 4083 DE/UK
Q16
Katalog 4100-8/PL
SensoControl®
Kontroler temperatury SCTSD
Łatwa obsługa i wysoka funkcjonalność to główne
właściwości elektronicznych kontrolerów
temperatury typu SCTSD.
● wskazania w °C i °F
● zwarta budowa
● możliwość obracania
● solidna obudowa (IP 67)
● łatwa obsługa
● 2 wyjścia przełączające
● 4 wartości graniczne
● regulowane wyjście analogowe
● opóźnienia (tłumienie)
● funkcja histerezy/ okna
● hasło
W sytuacjach, w których ma być wyświetlana temperatura, albo wymaga się zależnego od temperatury
przełączania lub sygnałów analogowych, które należy
nastawić szybko i bez dodatkowej kalibracji, regulator
SCPSD stanowi idealne rozwiązanie.
Katalog 4083 DE/UK
SensoControl®
Kontroler poziomu SCLSD
Głównymi właściwościami elektronicznego regulatora poziomu typu SCLSD są: łatwość obsługi, wysoka
funkcjonalność i długotrwały okres użytkowania.
● wyświetlanie poziomu w mm/calach/%
● zwarta budowa
● obrotowy
● solidna obudowa (IP67)
● ustawienia sterowane przez menu
● wyświetlanie wysokiego i niskiego poziomu
● wyjście przełączające
● wyjście analogowe
● wypróbowany pływakowy układ pomiarowy
● łatwy w obsłudze
● dowolny rodzaj instalacji
● hasło
Regulator poziomu, wraz z układem pomiarowym, który się sprawdził w systemach hydraulicznych, oferuje najlepsze rozwiązanie do
kontroli poziomów w zbiornikach. Możliwość sterowanego przez
menu ustawiania punktu przełączania poziomu zapewnia komfortowe wykorzystanie w wielu różnorodnych zastosowaniach.
Możliwość wyboru wyświetlania wartości w procentach sprawia,
że poziomy są dla operatora przedstawiane w jednolity sposób,
niezależnie od budowy zbiornika.
Biuletyn 4088/UK
Q17
Katalog 4100-8/PL
SensoControl®
Kontroler poziomu i temperatury SCLTSD
Podstawowe cechy elektronicznego regulatora poziomu i temperatury typu SCLTD to: łatwość
obsługi, wysoka funkcjonalność i długotrwały okres
użytkowania.
● wskazywanie temperatury i poziomu
● zwarta budowa
● obrotowy
● solidna obudowa (IP67)
● łatwy w obsłudze
● ustawienia sterowane przez menu
● jeden czujnik pomiarowy
● jeden otwór do montażu
● wyjście przełączające
● wyjście analogowe
● hasło
Regulator poziomu i temperatury umożliwia ustawianie i wyświetlanie temperatury i poziomu oddzielnie na wspólnej platformie.
Zwłaszcza przy kontroli zbiorników integracja poziomu i temperatury pokazuje jego unikalne możliwości.
Katalog 4083 DE/UK
SensoControl®
Kontroler zbiornika oleju SCOTC
Oprócz funkcji kontrolera poziomu i temperatury
kontroler zbiornika oleju oferuje standardowe przyłącza
dla filtra oleju i przyłącze do napełniania.
●
●
●
●
●
●
●
●
Wypróbowany układ pomiarowy
Wskazywanie poziomu i temperatury
Wyświetlanie w mm/calach/%
Wyświetlanie wysokiego i niskiego poziomu
Tylko jeden otwór
Ciągły pomiar poziomu
Przyłącza:
- do napełniania
- filtr powietrza
- podciśnienie
Nie potrzebna rura osłaniająca czujniki
Katalog 4083 DE/UK
Q18
Katalog 4100-8/PL
SensoControl®
Czujnik ciśnienia SCP-Mini
Czujnik ciśnienia SCP-Mini został zaprojektowany do
zastosowań przemysłowych. Stosuje się go w układach
sterowania, regulacji i kontroli wymagających szybkich,
zależnych od ciśnienia sygnałów analogowych.
Czujnik ciśnienia SCP-Mini wyróżnia się zwartą
budową, wysoką liniowością i doskonałą odpornością
na zakłócenia.
●
●
●
●
●
●
●
●
Wykonanie ze stali nierdzewnej
Małe wymiary
Wysokie ciśnienie rozrywające
Odporność na piki ciśnienia
Odporność na udary i wibracje
Odporność na różnorodne czynniki robocze
Wysoka liniowość
Długotrwała stabilność
Katalog 4083 DE/UK
SensoControl®
Czujnik ciśnienia SCP-EX
Czujnik ciśnienia SCP-EX został zaprojektowany do
zastosowań w środowisku zagrożonym wybuchem
(II 2G EEx ia IIC T4). Stosuje się go w układach regulacji, sterowania i kontroli, w których potrzebne są
sygnały analogowe zależne od ciśnienia.
Czujnik ciśnienia SCP-EX wyróżnia się zwartą budową,
wysoką liniowością i doskonałą odpornością na
zakłócenia.
●
●
●
●
●
Wytrzymały
Długotrwale stabilny
Niezawodny
Stal nierdzewna
EEx ia
Katalog 4083 DE/UK
Q19
Katalog 4100-8/PL
SensoControl®
Czujnik ciśnienia SCP-Mobil
Czujnik ciśnienia SCP-Mobil został zaprojektowany
specjalnie dla zastosowań w hydraulice mobilnej i jest
modyfikowany stosownie do specyficznych wymagań
odbiorcy.
●
●
●
●
Specjalne przyłącza elektryczne
Specjalne sygnały wyjściowe
Specjalne zabezpieczenia
Zakres pomiarowy od -1 … +1 bar aż do 0 … 400 bar
Katalog 4083 DE/UK
CanBus SCP
Czujnik ciśnienia / temperatury z technologią CAN-open
Dane techniczne:
● Zakres ciśnień (zakres pomiarowy)
–1…16 / 0…60/150/400/600/1000 bar
● Zakres temperatur (zakres pomiarowy)
–25°C … +105°C (± 2,0% FS maks.)
● Dokładność ±0,25% FS (typ.)
● Czas reakcji 1 ms
● Korpus
stal nierdzewna 1.4404
Uszczelka
FKM
● Przyłącze
elektryczne M12 5-pin
hydrauliczne ½” BSP
● CAN-0pen
DS. 301 v 4.1
Typ
2.0 A
Profil
DS 404 v 1.2
Funkcje
LSS (DSS 305 v 2.0)
Elastyczny, innowacyjny i niezawodny
Nowy czujnik ciśnienia / temperatury szeregu SCPT
pozwala na elastyczne zastosowania w automatyce.
Technologia CAN-open oferuje konstruktorowi – oprócz
kombinacji pomiarów P/T – opłacalną i niezawodną
technikę pomiarową.
Zalety
● Dokładność ±0,25% FS (typ.)
● Cyfrowy pomiar i transmisja danych
● Kontrola błędów / samodiagnoza
● Funkcja „bicia serca” / SYNC
Zastosowania
● Hydraulika / pneumatyka
● Automatyzacja
● Maszyny papiernicze / motoryzacja / hydraulika mobilna
Arkusz danych 4059 DE/UK
Q20
Katalog 4100-8/PL
SensoControl®
Czujnik temperatury SCT
Elektroniczny czujnik temperatury typu SCT charakteryzuje się zwartą budową i wysokim ciśnieniem roboczym.
● ciśnienie robocze do 630 barów
● zwarta budowa
● obudowa ze stali nierdzewnej
● łatwy montaż
● zakres temperatur: -50°C do 250°C
● wyjście prądowe 0/4 …20 mA
Czujnik typu SCT stosuje się w przypadkach, gdy
temperatury mają być mierzone przy wyższych
ciśnieniach i gdy wymagana jest zwarta budowa.
Katalog 4083 DE/UK
SensoControl®
Przyrząd panelowy typu SCE-020
Główne właściwości przyrządu panelowego typu
SCE-020 to: różnorodne przyłącza, elastyczne wyświetlanie i dużo wyjść.
● Wejścia: Prądowe
Napięciowe
Częstotliwościowe
● Swobodny wybór jednostek pomiaru
● Regulowany zakres wyświetlania
● Wyjścia: Przełącznikowe
Wyjście analogowe
● Interfejs szeregowy: RS 232
Przyrząd panelowy typu SCE-020 służy do łatwego
wyświetlania różnych wartości mierzonych w wielu
zastosowaniach.
Katalog 4083 DE/UK
Q21
Katalog 4100-8/PL
Q22
Katalog 4100-8/PL

SensoControl® Przyłącza pomiarowe Sprzęt diagnostyczny i

Transkrypt

Podobne dokumenty

akademia obrony narodowej wydział bezpieczeństwa

część 5

11 Agnieszka Morawińska 13 Fernando de Terán Troyano Francja

pióro sonnet gt oprawa stal parker

55-B500 Glasurit® Dodatek do cieniowania Linii 55
