Ogólna charakterystyka deskowań U-Form

Ogólna charakterystyka deskowań U-Form

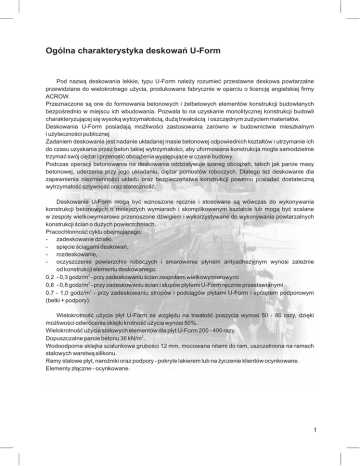

Ogólna charakterystyka deskowañ U-Form
Pod nazw¹ deskowania lekkie, typu U-Form nale¿y rozumieæ przestawne deskowa powtarzalne
przewidziane do wielokrotnego u¿ycia, produkowane fabrycznie w oparciu o licencjê angielskiej firmy
ACROW.
Przeznaczone s¹ one do formowania betonowych i ¿elbetowych elementów konstrukcji budowlanych
bezpoœrednio w miejscu ich wbudowania. Pozwala to na uzyskanie monolitycznej konstrukcji budowli
charakteryzuj¹cej siê wysok¹ wytrzyma³oœci¹, du¿¹ trwa³oœci¹ i oszczêdnym zu¿yciem materia³ów.
Deskowania U-Form posiadaj¹ mo¿liwoœci zastosowania zarówno w budownictwie mieszkalnym
i u¿ytecznoœci publicznej
Zadaniem deskowania jest nadanie uk³adanej masie betonowej odpowiednich kszta³tów i utrzymanie ich
do czasu uzyskania przez beton takiej wytrzyma³oœci, aby uformowana konstrukcja mog³a samodzielnie
trzymaæ swój ciê¿ar i przenosiæ obci¹¿enia wystêpuj¹ce w czasie budowy.
Podczas operacji betonowania na deskowania oddzia³ywuje szereg obci¹¿eñ, takich jak parcie masy
betonowej, uderzenia przy jego uk³adaniu, ciê¿ar pomostów roboczych. Dlatego te¿ deskowanie dla
zapewnienia niezmiennoœci uk³adu oraz bezpieczeñstwa konstrukcji powinno posiadaæ dostateczn¹
wytrzyma³oœæ sztywnoœæ oraz statecznoœæ.
Deskowania U-Form mog¹ byæ wznoszone rêcznie i stosowane s¹ wówczas do wykonywania
konstrukcji betonowych o mniejszych wymiarach i skomplikowanym kszta³cie lub mog¹ byæ scalane
w zespo³y wielkowymiarowe przenoszone dŸwigiem i wykorzystywane do wykonywania powtarzalnych
konstrukcji œcian o du¿ych powierzchniach.
Pracoch³onnoœæ cyklu obejmuj¹cego:
- zadeskowanie dzia³ki.
- spiêcie œci¹gami deskowañ,
- rozdeskowanie,
- oczyszczenie powierzchni roboczych i smarowanie p³ynem antyadhezyjnym wynosi zale¿nie
od konstrukcji elementu deskowanego:
2
0,2 - 0,3 godz/m - przy zadeskowaniu œcian zespo³ami wielkowymiarowymi
2
0,6 - 0,8 godz/m - przy zadeskowaniu œcian i s³upów p³ytami U-Form rêcznie przestawianymi
2
0,7 - 1,0 godz/m - przy zadeskowaniu stropów i podci¹gów p³ytami U-Form i sprzêtem podporowym
(belki + podpory).
Wielokrotnoœæ u¿ycia p³yt U-Form ze wzglêdu na trwa³oœæ poszycia wynosi 50 - 80 razy, dziêki
mo¿liwoœci odwrócenia sklejki krotnoœæ u¿ycia wynosi 50%.
Wielokrotnoœæ u¿ycia stalowych elementów dla p³yt U-Form 200 - 400 razy.
2
Dopuszczalne parcie betonu 36 kN/m .
Wodoodporna sklejka szalunkowa gruboœci 12 mm, mocowana nitami do ram, uszczelniona na ramach
stalowych warstw¹ silikonu.
Ramy stalowe p³yt, naro¿niki oraz podpory - pokryte lakierem lub na ¿yczenie klientów ocynkowane.
Elementy z³¹czne - ocynkowane.
1
Nr Artyku³u
P³yta uzupe³niaj¹ca
w [cm]
2
m
Masa
[kg]
AU 9030
90 x 30
0,27
12,20
AU 12030
120 x 30
0,36
15,80
AU 15030
150 x 30
0,45
19,50
AU 18030
180 x 30
0,54
23,20
AU 24030
240 x 30
0,72
31,40
AU 9040
90 x 40
0,36
14,00
AU 12040
120 x 40
0,48
19,00
AU 15040
150 x 40
0,60
23,00
AU 9050
90 x 50
0,45
16,90
AU 12050
120 x 50
0,60
21,70
AU 15050
150 x 50
0,75
26,40
AU 6060
60 x 60
0,36
15,40
AU 9060
90 x 60
0,54
19,00
AU 12060
120 x 60
0,72
24,70
AU 15060
150 x 60
0,90
30,30
AU 18060
180 x 60
1,08
36,50
AU 21060
210 x 60
1,26
43,00
AU 24060
240 x 60
1,44
48,50
AU
6010
60 x 10
0,06
5,50
AU
9010
90 x 10
0,09
8,10
AU 12010
120 x 10
0,12
10,60
AU 15010
150 x 10
0,15
13,20
AU 18010
180 x 10
0,18
15,70
AU 21010
210 x 10
0,21
18,60
AU 24010
240 x 10
0,24
21,50
AU 1207,5
120 x 7,5
0,09
9,70
AU 1507,5
150 x 7,5
0,11
12,00
AU 1807,5
180 x 7,5
0,14
13,50
AU 2107,5
210 x 7,5
0,16
17,00
AU 2407,5
240 x 7,5
0,18
19,60
L
S
Konstrukcjê p³yty stanowi poszycie
ze sklejki wodoodpornej gruboœci
12 mm wzmocnione specjalnie stalow¹ ram¹. Dziêki swej uniwersalnoœci stosowana jest na g³ówne
elementy deskowañ œcian, s³upów,
stropów i podci¹gów.
Maksymalne parcie betonu przenoszone przez p³yty U-Form wynosi
50 kPa dla deskowañ scalonych w
zespo³y wielkowymiarowe i 36 mPa
dla deskowañ scalonych w zespo³y
wielkowy-miarowe i 36 kPa dla deskowañ podstawowych rêcznie.
Numer katalogowy zawieraj¹cy na
przyk³ad AU24060 - d³ugoœæ p³yty
L-240 cm i szerokoϾ S-60 cm.
Wymiary
P³yta uzupe³niaj¹ca
P³yty o szerokoœci 10 cm i 7,5 cm
wykonane s¹ w ca³oœci ze stali.
2
Nr Artyku³u
Klin
Zwornik
Wymiary
w [cm]
2
m
Masa
[kg]
AUK
0,04
AUZw
0,05
Jest to prosty i ³atwy w u¿yciu
³¹cznik elementów formuj¹cych,
umo¿liwiaj¹cy jednoczesne mocowanie œci¹gów p³askich.
0,3
Zatrzask
S³u¿y do ³¹czenia p³yt U-Form,
naro¿ników zewnêtrznych i wewnêtrznych z mo¿liwoœci¹ jednoczesnego mocowania œci¹gów
p³askich - zastêpuje dotychczas
stosowany zwornik standard + klin
AUK.
Zwornik d³ugi
AUWD
0,08
Wraz z klinem s³u¿y do spinania p³yt
U-Form przy formowaniu œcian
zakrzywionych.
3
Nr Artyku³u
Wymiary
Masa
w [cm]
[kg]
L
Œci¹g p³aski
standardowy
AS2Z/Ls
0,47 kg/mb
Ls
Stosowany jest do spinania deskowañ œciennych z p³yt U-Form rêcznie
przestawionych.
Dopuszczalne obci¹¿enie œci¹gu
13 kN.
10
0
Ls - gruboœæ œciany
10
Lp
Œci¹g do przypór
dwustronny
AS2DxLp1x
0,47 kg/mb
Ls
LsxLp2
Lp
S³u¿y do spinania deskowañ U-Form
przy wykonywaniu œcian z przyporami z obu stron.
10
1
0
Ls - gruboœæ œciany
Œci¹g do przypór
jednostronny
AS2JxLpxLs
0,47 kg/mb
Ls
S³u¿y do spinania deskowañ U-Form
przy wykonywaniu œcian z przyporami z jednej strony.
Ls - gruboœæ œciany
Lp - gruboϾ przypory
4
Lp
100
Ls
Lp
2
0
Nr Artyku³u
DŸwignia do ³amania
œci¹gów
Wymiary
Masa
w [cm]
[kg]
0,59
ASZD
S³u¿y do od³amywania koñcówek
œci¹gów p³askich w wykonanej
œcianie.
Naro¿nik wewnêtrzny
15 x 15
W po³¹czeniu z p³ytami U-Form s³u¿y
do formowania naro¿y œcian, stropów, podci¹gów, itp. Konstrukcja ca³kowicie stalowa. Numer katalogowy
zawiera na przyk³ad AU2415 - d³ugoœæ naro¿nika 240 cm i d³ugoœæ
ramion 15 cm.
Naro¿nik wewnêtrzny
30 x 30
W po³¹czeniu z p³ytami U-Form s³u¿y
do formowania naro¿y œcian, stropów, podci¹gów, itp. Konstrukcja ca³kowicie stalowa. Numer katalogowy
zawiera na przyk³ad AU1530 - d³ugoœæ naro¿nika 150 cm i d³ugoœæ
ramion 30 cm.
AU2415
240x15
25,1
AU2115
210x15
22,2
AU1815
180x15
19,1
AU1515
150x15
16,0
AU1215
120x15
12,9
AU 915
90x15
9,9
AU 615
60x15
7,8
AU1530
150x30
27,2
AU1230
120x30
22,0
AU 930
90x30
16,8
AU 630
60x30
11,7
5
Wymiary
Masa
w [cm]
[kg]
AUN15015
150x15
15,5
AUN12015
120x15
12,0
AUN 9015
90x15
9,0
AU2405
240x5
22,4
AU2105
210x5
19,6
AU1805
180x5
16,5
AU1505
150x5
13,8
AU1205
120x5
12,2
AU 905
90x5
8,5
AU 605
60x5
5,8
Nr Artyku³u
Naro¿nik wewnêtrzny
nastawny 15 x 15
W po³¹czeniu z p³ytami U-Form
s³u¿y do formowania naro¿y œcian
o dowolnym (¿¹danym) k¹cie.
Konstrukcja ca³kowicie stalowa.
Numer katalogowy zawiera na
przyk³ad AUN15015 - d³ugoœæ
naro¿nika 150 cm i d³ugoœæ ramion
15 cm.
Naro¿nik zewnêtrzny
Formuje zewnêtrzne czêœci naro¿y,
s³upów, przypór i podci¹gów. Konstrukcja ca³kowicie stalowa. Numer
katalogowy zawiera na przyk³ad
AU2105 - d³ugoœæ naro¿nika 210 cm
i d³ugoœæ ramion 5 cm.
Zewnêtrzny k¹townik
naro¿ny
Umo¿liwia spiêcie p³yt U-Form
ustawionych w naro¿u prostopadle
do siebie.
6
AU240KN
16,0
AU210KN
14,0
AU180KN
12,0
AU150KN
9,8
AU120KN
8,0
AU 90KN
6,0
AU 60KN
4,0
Nr Artyku³u
K¹townik uzupe³niaj¹cy
S³u¿y do wykonywania na placu
budowy p³yt uzupe³niaj¹cych o szerokoœci do 30 cm przy u¿yciu sklejki
o gruboœci 12 mm i nitów.
Obejma do s³upów
Ustala kszta³t s³upa i przenosi si³y
parcia betonu.
Wymiary
Masa
w [cm]
[kg]
AU240K
8,0
AU210K
7,0
AU180K
6,0
AU150K
5,0
AU120K
4,0
AU 90K
3,0
AU 60K
2,0
a
bmi n.- bmax.
AUOS1
84
31 - 64
15,3
AUOS2
114
46 - 95
19,4
b min.
Uszczelka
AS2U
- b ma
x.
ax.
-bm
.
in
bm a
0,02
Stosowana jest do ³¹czenia ze œci¹gami p³askimi przy wykonywaniu
œcian wodoszczelnych.
7
Nr Artyku³u
Nasuwka
Wymiary
Masa
w [cm]
[kg]
0,015
AS2NG2,8
Pozwala na od³amanie koñcówki
œci¹gu na g³êbokoœæ “L” od powierzchni betonu. Nasuwki s¹ odzyskiwane.
,5
28
L=
Uszczelka
Nasuwka
Zwornik
Klin
P³yta U-Form
G³owica U-Form
APGUF
a
d
5
2,5
2,0
S³u¿y do bezpoœredniego po³¹czenia podpory uchylnej z deskowaniem
œciennym U-Form.
a
P³ytka mocuj¹ca
S³u¿y do ³¹czenia podpór drewnianych bezpoœrednio z deskowaniem U-Form.
8
AUPM
0,95
d
Nr Artyku³u
Wspornik pomostu
roboczego
Wymiary
Masa
w [cm]
[kg]
AUP
11,8
Pa
we
³P
szc
zó
³ko
ws
ki
S³u¿y do podpierania pomostu
roboczego w deskowaniach œciennych z p³yt U-Form.
Zacisk pojedynczy
AUZ1
L = 118
0,95
AUZ2
L = 175
1,1
S³u¿y do mocowania elementów
usztywniaj¹cych na przyk³ad rur
do deskowania U-Form.
Zacisk podwójny
S³u¿y do mocowania elementów
usztywniaj¹cych na przyk³ad rury,
ceowniki i bale do deskowania
U-Form.
9
Nr Artyku³u
Zacisk podwójny
z p³ytk¹
AUZ2P
Wymiary
Masa
w [cm]
[kg]
L = 175
1,1
S³u¿y do mocowania elementów
usztywniaj¹cych z drewna.
Sposób monta¿u zacisków
Zacisk pojedynczy i podwójny
Zacisk podwójny z p³ytk¹
10
Zastrza³
S³u¿y do podpierania deskowañ
œciennych u¿ywanych do betonowania œcian i s³upów.
[kg]
APU0
14,8
APU1
22,5
APU2
24,1
APU3
26,9
APU4
32,5
23,0
50
S³u¿y do podpierania deskowañ
œciennych u¿ywanych do betonowania œcian i s³upów. Podpora mo¿e
przenosiæ obci¹¿enia dwukierunkowo po zakotwieniu stopy pod³o¿a.
Masa
- 36
Podpora uchylna
Wymiary
w [cm]
210
0
Nr Artyku³u
2100
0
- 365
11
Nr Artyku³u
AWM1
Masa
w [cm]
[kg]
1,5
90
Min. 150
75
100
o 50
Stosowana jest do mocowania
wsporników pomostów szczytowych
w przypadku, gdy kotwa mocowana
jest do œciany. Wykorzystywana jest
g³ównie przy wykonywaniu szybów
dŸwigowych, œcian oporowych itp.
Dla zapewnienia pe³nej wytrzyma³oœci, zbrojenie wieñca œciany
powinno byæ odpowiednio wzmocnione a kotwa przyspawana do
zbrojenia.
Dopuszczalne obci¹¿enie: 20 kN.
Wspó³czynnik bezpieczeñstwa x=2,5
100
105
80
70
M32x2
Kotwa œcienna
Wymiary
Sworzeñ z ³bem
kulistym + zawleczka
Wspornik pomostu
szczytowego
105
AWM2
1,35
~ 180
46
Kotwa œcienna
Stosowana jest do mocowania
wsporników pomostów szczytowych
w przypadku, gdy kotwa mocowana
jest do stropu. Przed zabetonowaniem kotwê nale¿y przykrêciæ
do deskowania (zastawki) oraz
podeprzeæ, celem zapewnienia osiowego u³o¿enia kotwy w stropie.
Dopuszczalne obci¹¿enie: 20 kN.
Wspó³czynnik bezpieczeñstwa x=2,5
~ 345
Sworzeñ z ³bem
kulistym + zawleczka
Pomost
szczytowy
12
Wymiary
Masa
w [cm]
[kg]
110
990
43,0
260
1050
960
S³u¿y do podparcia pomostów na
œcianach szczytowych budynków,
murach itp.
AWW5
1447
Wspornik pomostu
szczytowego
270
Nr Artyku³u
1260
100
80
1400
S³upek porêczy
Pomost szczytowy
podwójny
Stosowany jest do podparcia
deskowañ na œcianach szczytowych,
murach oporowych itp. Pomost
dolny mo¿e byæ wykorzystany do
przeprowadzania prac wykoñczeniowych (drobnych prac tynkarskich
i murarskich).
Pomost szczytowy przenosi nastêpuj¹ce obci¹¿enia:
2
Podest górny - 100 kg/m + 290
kg/mb
(Obci¹¿enie 290 kg/mb jest to
obci¹¿enie ciê¿arem deskowañ)
2
Podest dolny - 100 kg/m
P2 - 100
Kg
m2
P1 = 290 kg/mb
Wspornik pomostu
szczytowego
P3 - 100
Kg
m2
Pawe³ Pszczó³kowski
13
£¹czenie rur usztywniaj¹cych
£¹cznik + klin
+ œci¹g p³aski
Œci¹g p³aski
60
60
15
30
max 240
60
Zacisk rur usztywniaj¹cych
210
150
120
180
Zacisk podwójny
150
Zacisk pojedyñczy
pocz¹tek deskowania
Deskowanie œcienne rêcznie sk³adane
Zadeskowanie dzia³ki roboczej nale¿y rozpocz¹æ od monta¿u wewnêtrznej strony deskowañ
ustawiaj¹c w pierwszej kolejnoœci naro¿niki wewnêtrzne. Równoczeœnie z monta¿em p³yt
nale¿y zak³adaæ œci¹gi p³askie. S¹siednie p³yty nale¿y ³¹czyæ zwornikami (zatrzaskami) zarówno
w kierunku poziomym jak i pionowym. Nastêpnie p³yty nale¿y wyrównaæ przez zamontowanie
rur usztywniaj¹cych poziomych i pionowych mocowanych do p³yt zaciskami. Po zamontowaniu
podpór stabilizuj¹cych deskowanie wewnêtrzne nale¿y ustawiæ zbrojenie i wk³adki otworowe.
W nastêpnej kolejnoœci montujemy deskowanie zewnêtrzne mocuj¹c je do wystaj¹cych œci¹gów. Deskowanie
zewnêtrzne nie wymaga wyrównania przez usztywnianie rurami. P³yty U-Form zadeskowania
wewnêtrznego i zewnêtrznego spinane s¹ miêdzy sob¹ co 30 cm.
14
P³yta U-Form
Zewnêtrzny k¹townik
naro¿ny
K¹townik uzupe³niaj¹cy
Obejma do s³upów
Sklejka gr. 12 mm
Zwornik + klin
G³owica U-Form
Podpora uchylna
Wymiar 20 sk³adaæ
z 2 p³yt U-Form 10
Miejsce ³¹czenia
naro¿ników
przesuniête w
stosunku do p³yty
Obejma
lub rura
Obejma w pobli¿u
ka¿dego miejsca
³¹czenia p³yt
Deskowanie s³upów
Realizowane jest przy u¿yciu p³yt U-Form, p³yt uzupe³niaj¹cych, naro¿ników oraz k¹towników.
Deskowania nale¿y usztywniæ na dole i na górze obejmami przy ka¿dym z³¹czu p³yt. Deskowanie nale¿y podpieraæ 2 lub 4 podporami uchylnymi z g³owicami U-Form. Spinaæ zwornikami naro¿nymi
z p³ytami w odleg³oœci co 30 cm.
15
Parcie betonu w zale¿noœci
od prêdkoœci betonowania
/go
dz.
180
cm
/go
d
150 z.
cm
/g
120 odz.
cm
/go
dz.
90
cm
/go
dz.
60
cm
/go
dz
.
Obci¹¿enie œci¹gów
œcian o wysokoœci
powy¿ej 240 cm
betonowania
0
60
2197 kg
90
Prêdkoœæ
120
255
60
30
dz.
/go
cm
360
60
300
5860 kg
30 30
240
5127 kg
300
/go
240
cm
4395 kg
powierzchni betonu
180
3662 kg
6592 kg
270
WysokoϾ [ cm ] do
dz.
210
cm
2930 kg
420
15
7325 kg
480
Szerokoœæ p³yty 60 cm
540
P= 2400 x 0,30 x 0,60 x 2,55 =
= 1100 kg < Pdop.
600
8000
7000
6000
5000
4000
3000
2000
1000
Pdop. = 1360 kg
Parcie betonu [ kg / m 2 ]
Obci¹¿enie dopuszczalne deskowania œciany w temperaturze 16 o C.
Prêdkoœæ betonowania
[cm/godz]
16
Parcie [kg/m2]
przy temp. 16 o C
30
1465
60
2197
90
2930
120
3662
150
4395
180
5127
210
5860
240
6592
270
7325
120
90
15
150
60
60
15
60
30
15
180
60
30
210
60
90
240
15
15
30
60
60
60
Rozstaw œci¹gów p³askich przy nominalnej wysokoœci betonowania
P³yta uzupe³niaj¹ca U-Form Lx10
Naro¿nik zewnêtrzny L x 5 x 5
Zewnêtrzny k¹townik
naro¿ny
P³yta U-Form
Naro¿nik wewnêtrzny L x 15 x 15
lub L x 30 x 30
Œci¹g p³aski
P³yta U-Form
K¹townik uzupe³niaj¹cy
P³yta uzupe³niaj¹ca
U-Form L x 10
Uzupe³nienie sklejk¹
Deskowanie naro¿ników
Realizowane jest przy u¿yciu naro¿ników wewnêtrznych i zewnêtrznych, zewnêtrznych k¹towników naro¿nych
oraz p³yt U-Form. Przy naro¿nikach œcian o ró¿nej gruboœci zachodzi czêsto koniecznoœæ stosowania
uzupe³nieñ przy pomocy sklejki lub p³yt uzupe³niaj¹cych U-Form. Elementy deskowania s¹ za poœrednictwem zworników, klinów lub zatrzasków.
17
Deskowanie krzywoliniowe rêcznie sk³adane
P³yta U-Form ustawiona pionowo
Wk³adka klinowa (kompensuj¹ca)
P³yta uzupe³niaj¹ca U-Form 10
Zwornik d³ugi
Zacisk pojedynczy
Rura usztywniaj¹ca wygiêta wstêpnie
Œci¹g p³aski z nasuwkami i uszczelk¹
Deskowanie krzywoliniowe usztywniane dŸwigarami, ceownikami lub belkami itp.
£¹cznik U-Form (zespo³y scalane z p³yt U-Form)
Œci¹gi - sk³adane
- przelotowe
- zwojowe
Rura usztywniaj¹ca (krzywoliniowa)
A
W
A
W
Deskowanie œcian krzywoliniowych i zbiorników
Przedstawiony wykres umo¿liwia szybki dobór takiej szerokoœci p³yt przy okreœlonej szerokoœci zbiornika D, która umo¿liwia utrzymanie siê w ¿¹danej tolerancji wykonywanego obiektu. Zakres
stosowania poszczególnych p³yt (gruba linia na wykresie) ograniczony jest d³ugoœci¹ zbiornika i wzglêdami ekonomicznymi. D - œrednica wewnêtrzna wykonywanego zbiornika, s - szerokoœæ stosowanej p³yty,
f - maksymalna odleg³oœæ ³uku zakreœlonego promieniem D/2 od roboczej powierzchni p³yty (b³¹d kszta³tu
zbiornika).
9
f
8
7
6
5
S=40 cm
S=50 cm
S=60 cm
s
4
D
3
S=30 cm
S=10 cm
2
1
2
18
5
7,5
10
12,5
15
17,5
20
22,5
25
27,5
30
33
o
Dopuszczalne parcie betonu dla
U-Form 50 kPa zespo³y scalone
Parcie betonu w zale¿noœci od prêdkoœci betonowania w temperaturze 5 C
50
100
38,3
69,6
70,0
60,0
50,0
0,5 m/godz.
1,2 m/godz.
80,0
1,5 m/godz.
90,0
1,8 m/godz.
80,3
2,1 m/godz.
2,7 m/godz.
2,4 m/godz.
83,5
86,8
150
200
250
300
350
0,6 m/godz.
59,2
Dopuszczalne parcie betonu dla U-Form
36 kPa przestawiane rêcznie
48,7
27,9
400
Odleg³oœæ [cm] mierzona od górnej
powierzchni betonu w dó³
0
450
40,0 36,0 30,0
20,0
10,0
0
500
Parcie betonu (kPa)
Prêdkoœæ betonowania
100
21,5
28,8
150
36,1
43,4
200
60,0
50,0
0,6 m/godz.
0,9 m/godz.
1,2 m/godz.
1,5 m/godz.
Dopuszczalne parcie betonu dla U-Form
250
50 kPa zespo³y scalone
Prêdkoœæ betonowania
70,0
50
50,6
58,1
80,0
0
300
350
Odleg³oœæ [cm] mierzona od górnej
powierzchni betonu w dó³
1,8 m/godz.
2,7 m/godz.
2,4 m/godz.
2,1 m/godz.
58,1
62,6
Dopuszczalne parcie betonu dla
U-Form 36 kPa zespo³y scalone
Parcie betonu w zale¿noœci od prêdkoœci betonowania w temperaturze 15o C
400
450
40,0 36,0 30,0
20,0
10,0
500
0
Parcie betonu (kPa)
Dopuszczalne parcie betonu dla deskowañ U-Form
!
!
!
deskowania œcienne przestawiane rêcznie: 36 kPa
deskowana œcienne scalane w zespo³y: 50 kPa
deskowania s³upów (bez stosowania œci¹gów p³askich): 50 kPa
19
Wymagania w zakresie bezpieczeñstwa
Poza ogólnie obowi¹zuj¹cymi w budownictwie przepisami BHP nale¿y zwróciæ szczególn¹
uwagê na nastêpuj¹ce zagadnienia:
1. Nadzór techniczny zobowi¹zany jest do organizowania, przygotowania i prowadzenia robót
zgodnie z zasadami i przepisami BHP.
2. Monta¿ i u¿ytkowanie powinno odbywaæ siê zgodnie z Instrukcj¹ stosowania i obs³ugi.
3. Do pracy przy monta¿u i demonta¿u szalunków oraz pracy w ich zasiêgu nale¿y zatrudniaæ tylko
pracowników przeszkolonych.
4. Elementy i materia³y powinny byæ transportowane w sposób bezpieczny tj. przy pomocy
odpowiednich pojemników, zawiesi i œrodków transportowych.
5. Przed rozpoczêciem betonowania nale¿y dok³adnie sprawdziæ deskowania zwracaj¹c szczególn¹
uwagê na: liczbê i rozstaw œci¹gów, zamocowanie elementów stabilizuj¹cych, zabezpieczenie
antyadhezyjne powierzchni roboczych deskowañ.
6. Po ka¿dym przestawieniu deskowañ na now¹ dzia³kê robocz¹ a przed rozpoczêciem robót na
pomostach, nale¿y sprawdziæ prawid³owoœæ zamocowania wsporników i barierek pomostów
roboczych.
7. Na pomoœcie deskowania nie powinno przebywaæ jednoczeœnie wiêcej osób jak to wynika z dopuszczalnego obci¹¿enia pomostu.
8. Oczyszczanie i powlekanie deskowañ œrodkiem adhezyjnym mo¿e nast¹piæ jedynie po w³aœciwym
zabezpieczeniu zespo³ów przed ich wywróceniem.
9. Przy stosowaniu podpór nale¿y przestrzegaæ nastêpuj¹cych wymagañ:
- obci¹¿enia dzia³aj¹ce na elementy podporowe powinny byæ przekazywane na grunt za poœrednictwem podwalin o takiej powierzchni, przy której naprê¿enia i osiadanie nie przekraczaj¹
dopuszczalnych granic,
- w ¿adnym przypadku nie nale¿y podk³adaæ pod podpory luŸnych cegie³, kamieni lub innych
materia³ów budowlanych, z uwagi na to, ¿e noœne elementy podpór s¹ atestowane przez wytwórcê, niedopuszczalne jest w przypadku zgubienia lub zu¿ycia niektórych czêœci zast¹pienie ich przez elementy wykonane we w³asnym zakresie np. sworznie.
10. Betonowanie powinno przebiegaæ przy zachowaniu nastêpuj¹cych wymagañ:
- w czasie uk³adania i zagêszczania betonu nale¿y stale obserwowaæ zachowanie siê deskowañ,
elementów podporowych i stabilizuj¹cych,
- szybkoœæ i wysokoœæ wype³nienia deskowañ betonem nie powinno przekraczaæ okreœlonych
w projekcie zadeskowania parametrów betonowania, w przypadku braku projektu zadeskowania
szybkoœæ betonowania powinna byæ dostosowana do wytrzyma³oœci i sztywnoœci deskowania.
11. W trakcie rozdeskowania zabrania siê odrywaæ deskowania od œcian za pomoc¹ ¿urawia.
12. Rozdeskowanie konstrukcji mo¿e nast¹piæ jedynie po osi¹gniêciu przez beton odpowiednie
wytrzyma³oœci. Termin rozdeskowania okreœla nadzór budowy.
13. Deskowanie powinno byæ zawsze zabezpieczone przed parciem wiatru przy pomocy podpór
i odci¹gów linowych lub ³añcuchowych.
14. Deskowanie powinno byæ sprawdzane okresowo.
15. Przy stosowaniu œrodków adhezyjnych nale¿y zachowaæ wymagane zabezpieczenie oraz postêpowanie wykluczaj¹ce mo¿liwoœæ powstania zatruæ lub chorób.
20
ZREMB POLAND Sp. z o.o.
SYSTEM DROBNOWYMIAROWY
U-FORM
INSTRUKCJA OBS£UGI
ZREMB POLAND Sp. z o.o.
Szanowni Pañstwo
Oferujemy Pañstwu wyroby, których stosowanie jest gwarancj¹ wysokiej jakoœci
i bezpieczeñstwa co ma istotny wp³yw na jakoœæ oraz wygodê wykonywanej pracy.
Nasza instrukcja u³atwia obs³ugê deskowañ, pomaga równie¿ projektantom
i wykonawcom do wyboru najlepszych, optymalnych i oszczêdnych rozwi¹zañ.
Dziêki nam oszczêdzacie czas pracy oraz koszty finansowe inwestycji.
Serdecznie zapraszamy do wspó³pracy
Zarz¹d ZREMB POLAND Sp. z o.o.
Œwiadectwo Kwalifikacyjne SLV
Œwiadectwo Kwalifikacyjne
Instytutu Spawalnictwa w Gliwicach
WZORY ZASTRZE¯ONE W URZÊDZIE PATENTOWYM RP
ZREMB POLAND Sp. z o.o.
POLAND
DESKOWANIA
CYLINDRYCZNE
SYSTEM
DROBNOWYMIAROWY
SYSTEM
DROBNOWYMIAROWY
SYSTEM
SREDNIOWYMIAROWY
SYSTEMY DESKOWANIA
ZABEZPIECZENIA WYKOPÓW
WSZELKIE STALOWE
ZREMB POLAND Sp. z o.o.
21-560 Miedzyrzec Podlaski
ul. Koœciuszki 103/107
tel. (083) 371 28 97
tel. (083) 371 40 61
fax (083) 371 21 37
www.zremb-poland.com
e-mail: [email protected]
e-mail: [email protected]
