PROJEKTOWANIE ARCHITEKTONICZNE
MICHAŁ OTOMAŃSKI
93-347 Łódź,
ul. Leszczyńskiej 20/17
NIP 727-149-26-45
REGON 472228329
PKO BP SA w Warszawie
Nr konta: 50102055581111142436000047
KONTAKT:
tel. kom. 0 601 26 83 86
tel.
(0 42) 209 32 86
fax.
(0 42) 209 32 87
[email protected]
[email protected]

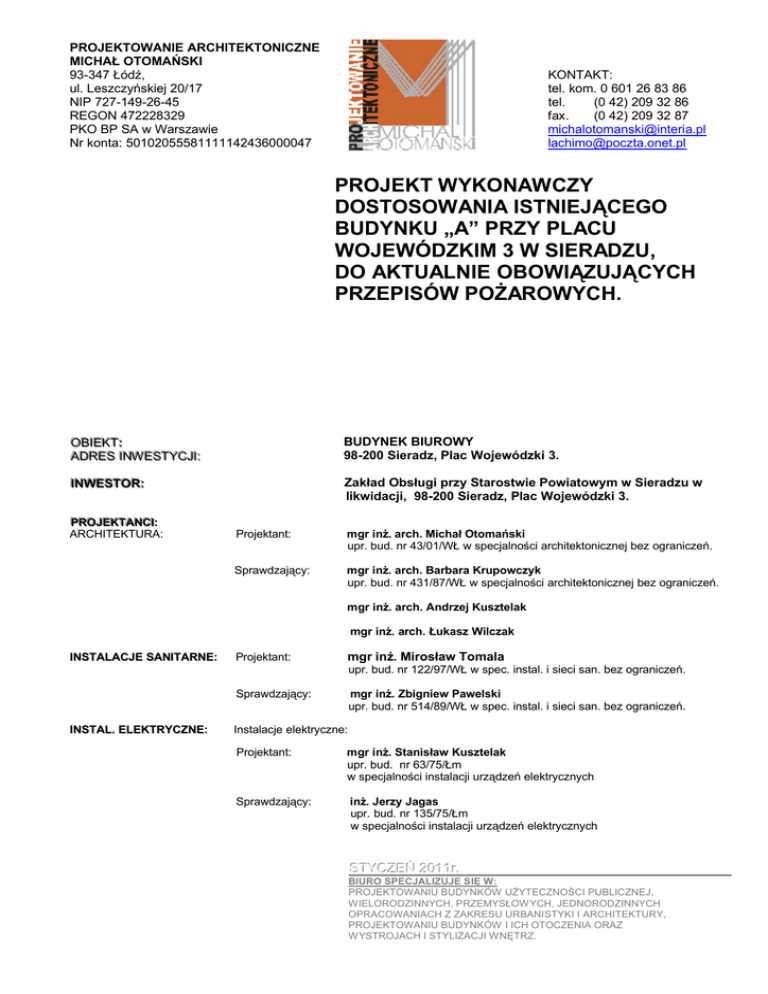

PROJEKT WYKONAWCZY
DOSTOSOWANIA ISTNIEJĄCEGO
BUDYNKU „A” PRZY PLACU
WOJEWÓDZKIM 3 W SIERADZU,
DO AKTUALNIE OBOWIĄZUJĄCYCH
PRZEPISÓW POŻAROWYCH.
O
OBBIIEEKKTT::
AAD
DR
REESS IIN
NW
WEESSTTYYC
CJJII::
BUDYNEK BIUROWY
98-200 Sieradz, Plac Wojewódzki 3.
IIN
NW
WEESSTTO
OR
R::
Zakład Obsługi przy Starostwie Powiatowym w Sieradzu w
likwidacji, 98-200 Sieradz, Plac Wojewódzki 3.
P
P
R
O
E
K
T
A
N
C
PR
RO
OJJJE
EK
KT
TA
AN
NC
CIII:::
ARCHITEKTURA:
Projektant:
mgr inż. arch. Michał Otomański
upr. bud. nr 43/01/WŁ w specjalności architektonicznej bez ograniczeń.
Sprawdzający:
mgr inż. arch. Barbara Krupowczyk
upr. bud. nr 431/87/WŁ w specjalności architektonicznej bez ograniczeń.
mgr inż. arch. Andrzej Kusztelak
mgr inż. arch. Łukasz Wilczak
INSTALACJE SANITARNE:
Projektant:
mgr inż. Mirosław Tomala
upr. bud. nr 122/97/WŁ w spec. instal. i sieci san. bez ograniczeń.
Sprawdzający:
INSTAL. ELEKTRYCZNE:
mgr inż. Zbigniew Pawelski
upr. bud. nr 514/89/WŁ w spec. instal. i sieci san. bez ograniczeń.
Instalacje elektryczne:
Projektant:
mgr inż. Stanisław Kusztelak
upr. bud. nr 63/75/Łm
w specjalności instalacji urządzeń elektrycznych
Sprawdzający:
inż. Jerzy Jagas
upr. bud. nr 135/75/Łm
w specjalności instalacji urządzeń elektrycznych
SSTTYYC
CZZEEŃ
Ń 22001111rr..
BIURO SPECJALIZUJE SIĘ W:
PROJEKTOWANIU BUDYNKÓW UŻYTECZNOŚCI PUBLICZNEJ,
WIELORODZINNYCH, PRZEMYSŁOWYCH, JEDNORODZINNYCH
OPRACOWANIACH Z ZAKRESU URBANISTYKI I ARCHITEKTURY,
PROJEKTOWANIU BUDYNKÓW I ICH OTOCZENIA ORAZ
WYSTROJACH I STYLIZACJI WNĘTRZ.
PROJEKT WYKONAWCZY DOSTOSOWANIA ISTNIEJĄCEGO BUDYNKU „A” PRZY PLACU
WOJEWÓDZKIM 3 W SIERADZU, DO AKTUALNIE OBOWIĄZUJĄCYCH PRZEPISÓW POŻAROWYCH.
ZAWARTOŚĆ OPRACOWANIA
PROJEKT WYKONAWCZY ARCHITEKTURA - OPIS TECHNICZNY,
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Podstawa opracowania,
Przedmiot opracowania,
Opis ogólny architektoniczny,
Program użytkowy,
Rozwiązania budowlano-architektoniczne, materiałowe,
Warunki dostępności dla niepełnosprawnych,
Ochrona ekologiczna obiektu,
Zatrudnienie, zagadnienia BHP
Zagadnienia ochrony przeciwpożarowej.
Oświadczenie projektanta i sprawdzającego.
Załączniki:
– kserokopie uprawnień i przynależności do izb zawodowych projektantów,
– detale rysunkowe firmy „Promat”
4/ PROJEKT ARCHITEKTONICZNO-BUDOWLANY - CZĘŚĆ RYSUNKOWA
nazwa rysunku
skala
nr rysunku
1.
Plan zagospodarowania terenu
1:500
1
2.
Rzut piwnicy
1:100
2
3.
Rzut parteru
1:100
3
4.
Rzut 1 piętra
1:100
4
5.
Rzut 2 piętra
1:100
5
6.
Rzut 3 piętra
1:100
6
7.
Rzut 4 piętra
1:100
7
7.
Rzut 5 piętra
1:100
8
8.
Rzut 6 piętra
1:100
9
9.
Rzut 7 piętra
1:100
10
10. Rzut 8 pietra
1:100
11
11. Rzut 9 piętra (maszynownia)
1:100
12
12. Rzut dachu
1:100
13
13. Przekrój A-A
1:100
14
14. Przekrój B-B
1:100
15
15. Przekrój C-C
1:100
15A
16.
Elewacja północna
17.
Elewacja południowa
1:100
17
18.
Elewacja wschodnia i zachodnia
1:100
18
19.
Wykaz ślusarki drzwiowej i okiennej
MICHAŁ OTOMAŃSKI
1:100
1:100
STYCZEŃ 2010, ŁÓDŹ.
16
19
2
1. PODSTAWA OPRACOWANIA
•
•
•
•
•
•
•
•
•
•
•
Specyfikacja istotnych warunków zamówienia przetargu nieograniczonego oraz zawarta umowa na wykonanie
prac projektowych,
Inwentaryzacja fotograficzna stanu istniejącego,
Wizja lokalna na obiekcie i ocena stanu istniejącego obiektu,
Dokumentacja archiwalna obiektu branży budowlanych i instalacyjnych udostępniona przez Inwestora
Umowa nr 2/2010 na prace projektowe z dnia 14.09.2010r.
Spotkania i ustalenia z Inwestorem,
Ekspertyza techniczna stanu ochrony przeciwpożarowej wykonana przez Rzeczoznawcę do spraw
zabezpieczeń przeciwpożarowych Zbigniewa Babińskiego ze stycznia 2010r.
postanowienia Łódzkiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Łodzi z dnia 19 lutego
2010 r. – pisma znak: WZ-5595-26/2/10, WZ-5595-26/3/10 oraz WZ-5595-26/4/10.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. - w sprawie warunków technicznych jakim
powinny odpowiadać budynki i ich usytuowanie. /Dz. U. Nr 75 z 2002 r. Poz. 690 z późn. zm.
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów /Dz. U. z 2010 r. Nr 109 Poz. 719/
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. /Dz. U. nr 124 z 2009 r. Poz. 1030/
2. PRZEDMIOT INWESTYCJI
Zgodnie ze zleceniem Inwestora przedmiotem inwestycji jest dostosowanie istniejącego budynku „A” przy Palcu
Wojewódzkim 3 w Sieradzu do aktualnie obowiązujących przepisów przeciwpożarowych. Podstawę opracowania
stanowi ekspertyza techniczna precyzująca ogóle rozwiązania projektowe oraz postanowienia Łódzkiego
Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Łodzi z dnia 19 lutego 2010 r. – pisma znak: WZ-559526/2/10, WZ-5595-26/3/10 oraz WZ-5595-26/4/10.
Projekt swoim zakresem przewiduje:
- podział budynku na strefy pożarowe – każda kondygnacja oddzielną strefą,
- wydzielenie przeciwpożarowe istniejących klatek schodowych i przedsionka wind,
- wydzielenie pożarowe szybów i szachów instalacyjnych,
- montaż na istniejącej instalacji wentylacyjnej bytowej klap pożarowych na wyjściu z szachów.
- zastosowanie nowego dźwigu dla ekip ratowniczych z drzwiami w klasie E30,
- wymiany pozostałych dźwigów osobowych na nowe z drzwiami w klasie E30,
- wyposażenie budynku w urządzenia zapobiegające zadymieniu,
- wyposażenie budynku w instalacje systemu sygnalizacji pożarowej i dźwiękowego systemu ostrzegawczego,
3
- wyposażenie budynku w zbiornik pożarowy wewnętrzny o pojemności 25m a także poradzenie zmian
dostosowujących do obecnie obowiązujących przepisów instalację wodną pożarową z nawodnionymi pionami i
hydrantami pożarowymi.
Projekt dodatkowo wprowadza rozwiązania techniczne dopuszczone odstępstwem wydanym przez Łódzkiego
Komendanta Wojewódzkiej Państwowej Straży Pożarnej w Łodzi w trybie §2 ust. 3a rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) oraz od wymagań rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz. U. Nr 121, poz. 1137)), zapewniając akceptowalny poziom bezpieczeństwa ludzi i
mienia. Przedmiotowy obiekt nie może spełnić niektórych aktualnych wymagań bezpieczeństwa pożarowego. Pełne
dostosowanie istniejącego budynku do aktualnych wymagań wynikających z warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie nie jest możliwe do osiągnięcia. Projekt swoim zakresem obejmuje
dostosowanie budynku do możliwie jak największego akceptowalnego stopnia bezpieczeństwa pożarowego ludzi i
mienia uzgodnionego z Łódzkim Komendantem Wojewódzkiej Państwowej Straży Pożarnej w Łodzi.
Projekt nie ingeruje swoim zakresem w:
- elementy konstrukcji budynku,
- nie zmienia w sposób istotny w rozumieniu prawa budowlanego funkcji, konstrukcji, powierzchni, wysokości,
kubatury ani gabarytów zewnętrznych,
- nie ingeruje w zagospodarowanie terenu obiektu – istniejące podjazdy i obsługa komunikacyjna kołowa w
rozumieniu dróg pożarowych i dojazdów pożarowych jest zapewniona w stopniu wystarczającym.
3. OPIS OGÓLNY ARCHITEKTONICZNY.
Budynek A Starostwa Powiatowego w Sieradzu zlokalizowany jest w centrum miasta
przy Placu Wojewódzkim 3. Od wschodu budynku przebiega ulica Marszałka Józefa Piłsudskiego, a od
południa i północy istnieją asfaltowe, utwardzone drogi dojazdowe i parkingi dla samochodów. Od strony
zachodniej, poprzez łącznik na poziomie I piętra budynek A Starostwa łączy się z budynkiem Politechniki
Łódzkiej w Sieradzu położonym w odległości 11,5 m. Budynek A jest obiektem częściowo podpiwniczonym, o
dziewięciu kondygnacjach nadziemnych i wysokość 31,4 m. Jego całkowita wysokość wraz z maszynownią
windy wystająca ponad dach wynosi 34,7m licząc od terenu przy najniżej położonym wejściu.
Szkielet konstrukcyjny budynku stanowią żelbetowe ramy:
MICHAŁ OTOMAŃSKI
3
- piwnic i parteru rama żelbetowa monolityczna,
- pięter – ramy żelbetowe prefabrykowane zamknięte o szerokości 3,0 m i wys. 3,3 m.
W środku budynku znajduje się trzon technologiczny prowadzący od piwnicy do maszynowni dźwigów ponad
dachem, w którym umieszczono trzy dźwigi, dwie klatki schodowe, a także sanitariaty oraz wszystkie szachty i
piony technologiczne:
- wodnokanalizacyjne,
- instalacji elektrycznych,
- telefoniczne,
- wentylacyjne.
Ściany zewnętrzne wykonane jako pasmowe z elementów żelbetowych, prefabrykowanych, o grubości 18cm
z wkładką ze styropianu grubości 4cm. Uzupełnienia ścian osłonowych z bloczków gazobetonowych o
grubości 24cm. Ściany szczytowe żelbetowe, prefabrykowane trójwarstwowe o grubości 20cm. Stropy z płyt
prefabrykowanych, żelbetowych, sprężonych „SP” (Spiroll) grubości 26 cm,
o długości 7,20 m i szerokości 1,20. Warstwa konstrukcyjna poszycia – stropodach wentylowany z płyt
żelbetowych korytkowych gr. 3cm. Opartych na murowanych ściankach ażurowych. Szyby windowe
żelbetowe, monolityczne, o ścianach grubości 12cm, tworzące w całości jedną monolityczną, sztywną
skrzynię żelbetową. Klatka schodowa piwnic, parteru i I piętra w konstrukcji żelbetowej, monolitycznej. Klatki
schodowe pięter żelbetowe prefabrykowane typowe. Obudowa klatek schodowych od trzonu i szybów
wentylacyjnych jest wykonana ścianami z cegły dziurawki o grubości 12cm tynkowanych. Ściany działowe
wewnętrzne wykonano z cegły dziurawki o grubości 12cm i grubości 8cm.
Instalacje istniejące wewnętrzne.
Budynek wyposażony jest w następujące instalacje wewnętrzne:
- instalację elektryczną,
- instalację wodociągową i kanalizacji sanitarnej,
- instalację centralnego ogrzewania,
- wentylację grawitacyjną i mechaniczną,
- instalację telefoniczną,
- instalację teletechniczną (komputerową i radiową),
- instalację piorunochronną.
Powierzchnia zabudowy obiektu wynosi 1 360,5 m2;
Powierzchnia użytkowa wynosi 9 197,72 m2;
Kubatura wynosi 33 748 m3.
ZAKRES ROBÓT OBJĘTYCH PROJEKTEM:
1/ System Sygnalizacji Pożarowej i Dźwiękowy System Ostrzegawczy - monitorowanie i sterowanie przez
centralkę sygnalizacji pożaru:
- sygnalizacja pożarowa, alarmy pożarowe, monitoring pożarowy z terenową jednostką straży pożarnej,
- sygnalizacja ręczna alarmów pożarowych,
- sygnalizacja i sterowanie systemem klap odcinających, wentylatorów napowietrzających i klap upustowych,
- możliwość wysyłania komunikatów do celów alarmowych i ewakuacji DSO;
2/ zamknięcie klatek schodowych na każdej kondygnacji drzwiami o odporności ogniowej EI 60 i wydzielenie ich
ścianami szkieletowymi o odporności EI120 od korytarzy komunikacji ogólnej,
3/ wydzielenie przedsionka wind na wszystkich kondygnacjach ściankami o odporności EI120 od korytarza i
zamknięcie drzwiami EI60;
4/ montaż nowego dźwigu osobowego dostosowanego dla potrzeb ekip ratowniczych w istniejącym szybie z
drzwiami o wymogach E30.
5/ montaż dwóch nowych dźwigów osobowych w istniejących szybach z drzwiami o wymogach E30.
6/ wyposażenie klatek schodowych i korytarzy w urządzenia zapobiegające zadymieniu (nadciśnienie) –
instalacja wentylatorów na dachu i kanałów wyciągowych oraz klap transferowych na korytarzach, klatkach
schodowych i przedsionku wind;
7/ zmiany w instalacji wodnej pożarowej:
- zainstalowanie zbiornika o pojemności 25m3 wody pożarowej i zmian w instalacji pożarowej wodnej.
- wykonanie na elewacje północnej budynku, od strony drogi pożarowej, dodatkowych dwóch nasad instalacji
pożarowej wodociągowej o średnicy 75mm, umożliwiającej zasilanie zbiornika z samochodów gaśniczych,
- montaż dodatkowego zestawu hydroforowego dla potrzeb wyższego ciśnienia dla instalacji ppoż. Hydrantowej i
obsługi zaworów hydrantowych na klatkach schodowych,
8/ wykonanie na parterze budynku, w rejonie wyjścia z zachodniej klatki schodowej dodatkowego wyjścia
ewakuacyjnego z budynku;
9/ szachty elektryczne i telefoniczne zostaną na wszystkich kondygnacjach wydzielone pożarowo od korytarzy
ścianami REI120 i zamknięte drzwiami EI60;
10/ na parterze budynku zostanie wydzielone pożarowo pomieszczenie monitoringu.
11/ wykonanie nowych balustrad na klatkach schodowych – stalowych, malowanych proszkowo.
12/ instalacja sufitów podwieszonych na wszystkich kondygnacjach budynku w korytarzach komunikacji i
przedsionku wind poza przedpokojami i poza klatkami ewakuacyjnymi. (Demontaż istniejących sufitów
podwieszonych na parterze i na 1 pietrze).
13/ zainstalowanie i wymiana istniejących ścianek przeszklonych w konstrukcji szkieletowej stanowiących
obudowę poziomych dróg ewakuacji o odporności EI30.
MICHAŁ OTOMAŃSKI
4
4. PROGRAM UŻYTKOWY BUDYNKU – STAN PROJEKTOWANY
Lp.
P.1
P.2
P.3
P.4
P.5
P.6
P.7
P.8
P.9
P.10
P.11
P.12
P.13
P.14
P.15
P.16
P.17
P.18
P.19
P.20
P.21
Lp.
POWIERZCHNIA [m2]
PIWNICA
2
Klatka schodowa
Korytarz
Pomieszczenie magazynowe
Pom. elektryków przyłącze
Obrona cywilna
Pomieszczenie gospodarcze
Szyb techniczny
Pomieszczenie techniczne
Hydrofornia i przyłącza
Węzeł cieplny
Wentylatornia
Komora kurzowa
POW. PIWNICY
19,79 m
2
119,62 m
2
26,86 m
2
27,52 m
2
27,52 m
2
27,52 m
2
26,86 m
2
34,27 m
2
9,26 m
2
10,61 m
2
21,91 m
2
6,45 m
12,69 m2
2
22,25 m
2
16,20 m
2
28,23 m
2
26,86 m
48,83 m2
34,29 m2
20,50 m2
11,64 m2
579,68 m2
POWIERZCHNIA [m2]
PARTER
13,18 m2
16,41m2
5,25 m2
161,06 m2
10,16 m2
5,22 m2
16,78 m2
10,49 m2
5,60 m2
13,68 m2
50,09 m2
98,32 m2
18,78 m2
11,46 m2
6,13 m2
0.1
Wiatrołap
0.2
Klatka schodowa
0.3
Klatka schodowa
0.4
Korytarz
0.5
Pomieszczenie biurowe
0.6
Kasa
0.7
0.8
Pomieszczenie socjalne
0.9
Serwerownia
0.10 Archiwum
0.11 Obsługa klienta
0.12 Poczekalnia
0.13 Kiosk
0.14 Portiernia
0.15. Szyb techniczny
0.16. Pomieszczenie gospodarcze
0.19. Toaleta damska
0.20 Toaleta męska
0.21 Toaleta damska
0.22 Toaleta męska
0.23. Korytarz
0.24. Hall główny
POW. PARTERU
MICHAŁ OTOMAŃSKI
5,20 m2
6,09 m2
11,85 m2
2
5,23 m
3,88 m2
3,59 m2
5,25 m2
24,04 m2
98,34 m2
2
833,14 m
5
Lp.
POWIERZCHNIA [m2]
1 PIĘTRO
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15.
1.16.
1.17.
1.18.
1.18A
1.19.
1.20
1.21
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
Przedpokój
Przedpokój
Sala Obrad dla 100 osób
Sala Konferencyjna do 50 osób
16,27m2
16,44m2
203,81m2
11,46m2
21,52m2
7,06m2
14,02m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
30,07m2
14,83m2
29,57m2
165,48m2
71,82 m2
16,59m2
11,59m2
8,41m2
1.22
1.23.
1.24.
1.25
1.26
1.27
1.28
1.29
1.30
1.31
1.32
1.33
1.34
1.35
1.36
1.37
1.38
1.39
Korytarz wewnętrzny
Toaleta wewnętrzna
Toaleta damska
Toaleta męska
Korytarz
Przedpokój
POW. 1 PIĘTRA
8,41m2
45,21m2
3,87m2
2,53 m2
7,51m2
30,18m2
14,33 m2
29,87m2
10,23 m2
10,83m2
88,22m2
7,01 m2
4,92m2
5,55m2
9,22 m2
9,16 m2
24,00 m2
11,46 m2
1051,45 m2
Lp.
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
POWIERZCHNIA [m2]
2 PIĘTRO
16,48m2
16,80 m2
199,74 m2
23,39 m2
21,64m2
22,45m2
2
14,02m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
MICHAŁ OTOMAŃSKI
6
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
2.21
2.22
2.23
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
11,44m2
5,49m2
Przedpokój
2.24 Pomieszczenie biurowe
19,80m2
2.25
2.26
2.27
2.28
2.29
Przedpokój
12,73m2
13,08m2
6,13m2
8.80m2
8.48m2
2.30
2.31
2.32
2.33
2.34
2.35
2.36
2.37
2.38
2.39
2.40
2.41
2.42
2.43
2.44
2.45
2.46
2.47
Toaleta damska
Toaleta męska
Przedpokój
Przedpokój
17,05m2
17,05m2
14,83m2
14,62m2
14,62m2
14,62m2
14,62m2
14,62m2
14,62m2
30,07m2
45,31m2
14,02m2
7,01m2
11,33 m2
9,22 m2
9,16 m2
14,26 m2
11,46 m2
2.48 Korytarz
POW. 2 PIĘTRA
24,00 m2
920,34m2
Lp.
POWIERZCHNIA [m2]
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3 PIĘTRO
2
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
MICHAŁ OTOMAŃSKI
16,27m
2
16,63m
2
212,52m
2
24,86m
19,87
8,41m2
2
8,41m
2
8,41m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
7
3.14
3.15
3.16
3.17
3.18
3.19
3.20
3.21
3.22
3.23
3.24
3.25
3.26
3.27
3.28
3.29
3.30
3.31
3.32
3.33
3.34
3.35
3.36
3.37
3.38
3.39
3.40
3.41
3.42
3.43
3.44
3.45
3.46
3.47
3.48
3.49
3.50
Lp.
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
4.15
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
8,35 m2
12,67m2
20,38m2
17,37m2
15,90m2
25,20m2
19,87m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,62m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
8,41m2
8,41m2
24,19m2
7,01m2
5,21m2
5,98m2
9,22m2
9,22 m2
15,46m2
17,93m2
10,68 m2
24,00 m2
2
920,65m
Toaleta damska/niepełnosprawnych
Toaleta męska
Przedpokój
Przedpokój
Przedpokój
Korytarz
POW. 3 PIĘTRA
2
4 PIĘTRO
POWIERZCHNIA [m ]
16,34m2
16,72m2
203,14m2
24,86m2
19,87
8,41m2
2
8,41m
2
8,41m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
2
14,83m
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
MICHAŁ OTOMAŃSKI
8
4.16
4.17
4.18
4.19
4.20
4.21
4.22
4.23
4.24
4.25
4.26
4.27
4.28
4.29
4.30
4.31
4.32
4.33
4.34
4.35
4.36
4.37
4.38
4.39
4.40
4.41
4.42
4.43
4.44
4.45
4.46
4.47
4.48
4.49
4.50
4.51
4.52
4.53
Lp.
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
14,83m2
14,83m2
14,83m2
2
8,35 m
12,67m2
20,38m2
17,37m2
15,90m2
25,20m2
19,87m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,62m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
8,41m2
8,41m2
24,19m2
7,01m2
5,21m2
5,98m2
9,22m2
9,22 m2
15,46m2
17,93m2
10,68 m2
16,60 m2
16,57 m2
2
19,46 m
24,02 m2
993,77m2
Toaleta damska
Toaleta męska
Przedpokój
Przedpokój
Przedpokój
Korytarz
POW. 4 PIĘTRA
2
5 PIĘTRO
POWIERZCHNIA [m ]
2
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
MICHAŁ OTOMAŃSKI
16,24m
2
16,83m
2
203,89m
2
21,46m
2
19,87 m
2
8,41m
2
8,41m
8,41m2
14,83m2
14,83m2
30,07m2
14,83m2
9
5.13
5.14
5.15
5.16
5.17
5.18
5.19
5.20
5.21
5.22
5.23
5.24
5.25
5.26
5.27
5.28
5.29
5.30
5.31
5.32
5.33
5.34
5.35
5.36
5.37
5.38
5.39
5.40
5.41
5.42
5.43
5.44
5.45
5.46
5.47
5.48
5.49
5.50
5.51
5.52
5.53
5.54
5.55
Lp.
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
8,41m2
8,41m2
2
11,59m
8,41m2
8,35m2
16,53m2
12,27m2
21,72m2
8,87m2
16,13m2
11,59m2
8,41m2
8,41m2
8,41m2
8,41m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
8,41m2
8,41m2
12,35m2
7,01m2
4,92m2
5,54m2
9,22m2
9,16m2
16,37m2
19,24m2
18,61 m2
24,25m2
924,77 m2
Toaleta damska
Toaleta męska
Przedpokój
Przedpokój
Przedpokój
Korytarz
POW. 5 PIĘTRA
POWIERZCHNIA [m2]
6 PIĘTRO
2
Klatka schodowa
Klatka schodowa
Korytarz
Korytarz
MICHAŁ OTOMAŃSKI
16,40 m
2
16,50 m
2
184,97 m
2
19.64 m
2
19,85 m
17,05 m2
17,05 m2
2
14,83m
14,83m2
10
6.10
6.11
6.12
6.13
6.14
6.15
6.16
6.17
6.18
6.19
6.20
6.21
6.22
6.23
6.24
6.25
6.26
6.27
6.28
6.29
6.30
6.31
6.32
6.33
6.34
6.35
6.36
6.37
6.38
6.39
6.40
6.41
6.42
6.43
6.44
6.45
Lp.
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
7.11
7.12
7.13
7.14
7.15
7.16
7.17
2
Pomieszczenie gosp.
Przedpokój
Przedpokój
Korytarz
Toaleta damska
Toaleta męska
Przedpokój
Przedpokój
POW. 6 PIĘTRA
14,83m
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
17,05m2
17,05m2
19,87m2
2
25,97m
2
8,70m
16,87m2
17,05m2
8,76m2
17,05m2
19,87m2
17,05m2
17,05m2
14,83m2
14,62m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
17,05m2
17,05m2
19,85m2
12,40m2
11,61m2
24,02m2
9,22m2
9,16m2
23,18m2
23,18m2
2
897,59 m
POWIERZCHNIA [m2]
7 PIĘTRO
16,24m2
16,48m2
183,79m2
22,29 m2
41,47m2+
8,41m2
8,41m2
8,41m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
30,07m2
25,69m2
8,41m2
Klatka schodowa
Klatka schodowa
Korytarz
Przedpokój
MICHAŁ OTOMAŃSKI
11
7.18
7.19
7.20
7.21
7.22
7.23
7.24
7.25
7.26
7.27
7.28
7.29
7.30
7.31
7.32
7.33
7.34
7.35
19,84m2
2
17,40m
2
8,67m
16,99m2
8,41m2
17,40m2
8,76m2
17,05m2
19,87m2
8,41m2
8,41m2
17,05m2
29,86m2
14,83m2
14,83m2
14,83m2
14,83m2
14,83m2
7.42 Pomieszczenie gospodarcze
7.45 Toaleta damska
7.46 Toaleta męska
7.47 Przedpokój
7.48 Przedpokój
7.49 Przedpokój
14,83m2
8,41m2
8,41m2
8,41m2
8,41m2
19,85m2
7,01m2
4,92m2
5,54m2
9,22 m2
9,16 m2
16,60 m2
19,58 m2
23,18 m2
7.50 Korytarz
24,24 m2
919,41 m2
POW. 7 PIĘTRA
Lp.
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
8.12
8.13
8.14
8.15
8.16
8.17
8.18
8.19
8 PIĘTRO
POWIERZCHNIA [m2]
2
Klatka schodowa
Klatka schodowa
Korytarz
Korytarz
MICHAŁ OTOMAŃSKI
16,01m
2
16,28m
2
71,38 m
2
103,24m
2
33,25m
17,05m2
8,41m2
8,41m2
14,83m2
30,07m2
2
14,83m
14,83m2
14,83m2
14,83m2
30,07m2
2
84,67m
2
8,41m
2
8,74m
26,04m2
12
16,99m2
8,41m2
19,87m2
8.24
8.25
8.26
8.27
8.28
8.29
8.30
8.31
8.32
8.33
8.34
8.35
8.36
8.37
8.38
8.39
8.40
8.41
8.42
8.43
8.44
8,41m2
29,86m2
30,07m2
8,41m2
14,83m2
14,83m2
14,83m2
8,41m2
17,05m2
8,41m2
19,87m2
22,47m2
7,01m2
4,92m2
5,54m2
9,22m2
9,16m2
10,68m2
23,79m2
19,58m2
23,41m2
917,43 m2
Lp.
m.1
m.2
m.3
m.4
25,69m2
Toaleta damska
Toaleta męska
Przedpokój
Korytarz
Przedpokój
Przedpokój
POW. 8 PIĘTRA
9 PIĘTRO
POWIERZCHNIA [m2]
11,03 m2
44,64 m2
7,18 m2
21,39 m2
83,63 m2
Klatka schodowa
Maszynownia
Pom. techniczne
Pom. techniczne
POW. 9 PIĘTRA
Dane techniczne obiektu
l.p.
Dane:
1.
2.
3.
Ilość:
9 041,86 m2
2
3 114,18 m
35 627,46 m3
Powierzchnia użytkowa
Powierzchnia ruchu
Kubatura budynku
5. ROZWIĄZANIA BUDOWLANO - ARCHITEKTONICZNE I MATERIAŁOWE.
5.1. Wytyczne budowlano – architektoniczne i materiałowe.
Celem zapewnienia warunków ochrony przeciwpożarowej czynnej i biernej dla budynku administracyjnego Starostwa
Powiatowego w Sieradzu, przewiduje się wydzielenie pożarowe środkowej części budynku, w której skład wchodzą
klatki schodowe, szyby wind, pomieszczenia gospodarcze, dzielący je korytarz oraz sanitariaty.
Jako przegrody wydzielające pożarowo pomieszczenia, klatki schodowe, przedsionek wind oraz szachty instalacyjne
projektuje się ściany „Promaxon” typ A o odporności pożarowej EI 120 w następujący sposób:
- Do ścian istniejących z cegły dziurawki gr. 12cm nie spełniających wymagań ochrony p.poż, mocowane będą za
pomocą stalowych kołków, 2 warstwy płyt „Promaxon” typ A gr. 20mm, łączonych na mijankę – wykończenie przez
malowanie farbą zmywalną leteksową.
- Nowe ściany szkieletowe - wydzielające klatki schodowe oraz przedsionek wind od korytarza głównego –
zaprojektowano jako ściany szkieletowe „Promaxon” typ A o gr.10cm na profilach CW 50x50x06 z poszyciem trzema
płytami o gr. 50mm (2x15mm + 20mm).
- Nowe ściany szkieletowe – wydzielające przedpokoje biurowe z komunikacji ogólnej projektuje się jako ściany
szkieletowe bez wymagań z płyt GKF gr. 10cm.
MICHAŁ OTOMAŃSKI
13
W ścianach projektowanych w konstrukcji szkieletowej należy zgodnie z projektem zainstalować klapy transferowe
instalacji oddymiającej – szczegóły w projekcie branżowym.
Istniejące drzwi w klatkach schodowych, szachtach, korytarzach, nie spełniające wymagań p.poż, należy wymienić
na nowe o odporności EI60.
Wszystkie istniejące drzwi pomieszczeń biurowych dostępnych z głównej komunikacji ogólnej - korytarza wyposażyć należy w samozamykacze.
Przedpokoje prowadzące do bocznych odgałęzień budynku zamykane zostaną ściankami szkieletowymi z poszyciem
płytą GKF – bez wymagań oraz drzwiami dymoszczelnymi wyposażonymi w samozamykacz.
W częściach istniejących pomieszczeń z przeszkleniami stanowiącymi obudowę dróg ewakuacyjnych projektuje się
wewnętrzne przeszklone ścianki systemowe o odporności EI 30. Wymagana odporność pożarowa tych ścianek
dotyczy pasa od poziomu posadzki do 2m wysokości oraz nie dotyczy drzwi (drzwi w tych ściankach należy
zastosować bez wymogów ppoż.)
W części łącznika, łączącego budynek Starostwa Powiatowego z budynkiem Politechniki Łódzkiej na wysokości I
piętra zaprojektowano wydzielenie pomiędzy budynkami polegające na zainstalowaniu nowych drzwi pożarowych o
odporności EI 60 w przejściu na granicy łącznika i budynku. Ze względu na odległość przeszkleń łącznika i
istniejących okien budynku Politechniki Łódzkiej zaprojektowano także zamurowanie części okien łącznika ścianą
pełną, zapewniając w ten sposób pas szerokości 4m stanowiący wydzielenie pożarowe pomiędzy budynkami.
Zamurowanie dotyczy strony z oknami – strona północna – projektowana ściana z cegły pełnej o odporności
pożarowej EI120 – tynk i wykończenie dostosować do koloru istniejących ścian zewnętrznych i wewnętrznych.
Stałe elementy wystroju wnętrz – euro klasa reakcji na ogień elementu co najmniej: C-s1.
Wykładziny bądź obudowy ścienne – euro klasa reakcji na ogień elementu co najmniej: C-s1. Palne posadzki oraz
wykładziny podłogowe – euro klasa reakcji na ogień wykładziny bądź posadzki: co najmniej Cfl-s1. Sufity
podwieszane – euro klasa reakcji na ogień elementu: co najmniej A2-s1,d0. Silnie rozprzestrzeniające ogień
dekoracyjne okładziny ścienne powinny zostać usunięte – mogą zostać utrzymane w wyniku zabezpieczenia ich
malarskimi środkami ogniochronnymi do właściwego stopnia palności jw., zgodnie z warunkami technicznymi
producenta zastosowanego środka i certyfikatem zgodności danego zabezpieczenia ogniochronnego np. lakier
UNIEPALDREW (zabezpieczenie do stopnia trudnozapalności).
Wykorzystując istniejący największy szyb windowy projektuje się nowy dźwig osobowy przystosowany dla ekip
ratunkowych o wymiarach 160x140cm. Drzwi dźwigu należy wykonać w klasie co najmniej E30 na każdej
kondygnacji budynku. Szyb jest oddylatowany od ścian i stropów budynku.
Zabudowa szybu i maszynowni - wytyczne:
- zabudowa maszynowni powinna być szczelna i zabezpieczać urządzenia elektryczne i mechaniczne w niej
umieszczone przed działaniem wody, pochodzącej z zewnątrz podczas akcji gaśniczej.
- drzwi do maszynowni powinny być wykonane z blachy stalowej, uszczelnione uszczelkami ceramicznymi
wodoodpornymi i ognioodpornymi – projektuje się nowe drzwi.
- okna w maszynowni powinny być wykonane ze szkła bezpiecznego oraz uszczelnione przy pomocy uszczelek
wodo i ognioodpornych – przewiduje się pozostawienie istniejących okien.
- strop maszynowni powinien być pokryty materiałami budowlanymi zapewniającymi szczelność w warunkach pożaru
i akcji gaśniczej z użyciem wody.
- otwory wentylacyjne oraz otwory oddymiające powinny być wyposażone w odpowiednie osłony i elementy
zabezpieczające przed dostawaniem się strumieni wodnych straży pożarnej do wnętrza maszynowni i szybu.
- w podszybiu należy zabezpieczyć odpływ nadmiaru wody, tak by jej poziom nie przekraczał poziomu całkowicie
ściśniętego zderzaka kabinowego.
Instalacje zasilające – szczegóły w projekcie branżowym instalacji elektrycznych:
- instalacja zasilająca podstawowa i rezerwowa powinna być doprowadzona do
wyłącznika głównego dźwigu w maszynowni.
- rezerwowa linia zasilająca dźwigu powinna być 5-cio przewodowa i powinna
być prowadzona kablem klasy F90
- zasilanie rezerwowe – pożarowe będzie pochodzić z odrębnego zasilania budynku do celów pożarowych
umieszczonego w strefie ochrony pożarowej o zdolności zasilania napędu dźwigu z prędkością jazdy pożarowej i
pełnym udźwigiem przez okres co najmniej 2 godzin.
- proces przełączania zasilania podstawowego na rezerwowe powinien być
sygnalizowany – sygnał ten spowoduje automatyczny zjazd kabiny na
przystanek dostępu dla straży pożarnej.
- rezerwowa linia zasilająca oświetlenia kabiny, szybu i maszynowni powinna
być niezależna od linii zasilającej zespół napędowy i powinna działać co
najmniej 2 godziny od wyłączenia zasilania dźwigu.
- zostają skasowane wszystkie wezwania i dyspozycje, na wyświetlaczu pojawia się literka „P”, dźwig zjeżdża na
poziom dostępu dla strasy pożarnej i pozostaje tam z otwartymi drzwiami,
Program 2 - Jazda podczas zagrożenia pożarowego może być kontynuowana przez osobę uprawnioną,
dysponującą kluczykiem do łącznika dźwigu dla straży pożarnej na poziomie dostępu dla straży pożarnej, oraz do
dodatkowej stacyjki jazd pożarowych w panelu sterowym w kabinie (jeśli jest zainstalowana), która może jeździć
dźwigiem aż do momentu otrzymania sygnału z czujek umieszczonych w kasetach wezwań (lub obok nich) na
przystankach po przekroczeniu temp. dopuszczalnej 70ºC lub z czujki w maszynowni – max 40ºC. Dyspozycje na
przystankach zostają wyłączone. Po przekroczeniu temperatur dopuszczalnych dźwig realizuje program 1-szy, czyli
zjeżdża na przystanek podstawowy i pozostaje tam z otwartymi drzwiami bez możliwości dalszej jazdy.
MICHAŁ OTOMAŃSKI
14
Sygnalizacja zewnętrzna
- na poziomie dostępu dla straży pożarnej znajduje się piętrowskazywacz cyfrowy wskazujący numer piętra i
położenie kabiny, oraz wskazujący kierunek dalszej jazdy (w zabudowie szczelnej).
- na poziomie dostępu dla straży pożarnej znajduje się łącznik z kluczykiem do jazd straży pożarnej,
- na poziomie dostępu dla straży pożarnej wmontowany jest mikrofon i głośnik
do porozumiewania się z kabiną i maszynownią,
- w kabinie jest wyraźnie zaznaczony przystanek dostępu dla straży pożarnej specjalnym piktogramem
- aparaty sygnalizacyjne i sterownicze na podestach przystanków prawidłowo funkcjonują przy temp. 0°C÷65°C przez
okres min. 2 godzin w czasie zagrożenia pożarowego.
- aparaty elektryczne w szybie i maszynowni prawidłowo funkcjonują w temp. 0°C÷40°C oraz przy zadymionym
szybie.
Drzwi szybowe i kabinowe
- urządzenia elektryczne drzwi przystankowych i kabinowych są wodoodporne o
klasie szczelności co najmniej IPX3, i o odporności pożarowej EI30,
- drzwi rozsuwają się poziomo,
- podczas jazd pożarowych drzwi nie otwierają się automatycznie, lecz tylko
przy ciągłym naciskaniu przycisku otwierania, zamykanie drzwi następuje po
naciśnięciu przycisku dyspozycji dalszej jazdy lub po naciśnięciu przycisku
zamykania.
Łączniki elektryczne w szybie
- łączniki: chwytaczy, obciążniki linki ogranicznika prędkości – wykonane są w
klasie ochrony IP67,
- przycisk „STOP,” łączniki krańcowe i końcowe, łączniki drogowe maja klasę
szczelności co najmniej IP54.
Tabliczki informacyjne i ostrzegawcze
- obok każdych drzwi przystankowych (na podeście) umieszczony jest napis
„Dźwig dla straży pożarnej” oraz piktogram,
- obok rygla drzwi przystankowych (w szybie) naklejone są instrukcję odryglowania ręcznego drzwi,
- w kabinie umieszczona jest instrukcja uwalniania strażaka uwięzionego w
kabinie.
Instalacje
- dźwig powinien być wyposażony w kabel zwisowy o podwyższonej odporności na pracę w czasie zagrożenia
pożarowego.
- instalacja prefabrykowana w szybie prowadzona będzie w odpowiednich korytkach bryzgoszczelnych oraz
zabezpieczających przed podwyższoną temperaturą lub w rurkach izolacyjnych i puszkach uszczelnionych.
Do posadzki maszynowni należy doprowadzić:
1. przewód zasilający dźwig 400 V przewidziany na odpowiednie obciążenia,
2. przewód zasilający ośw. szybu 230 V przewidziany na odpowiednie obciążenia,
3. przewód telefoniczny z miejscem nadzoru przez 24g/dobę,
4. przewód z centrali p.poż.,
W podszybiu należy umożliwić uziemienie urządzeń dźwigowych.
W szybie nie może być żadnej obcej instalacji - można umieszczać wyłącznie urządzenia i przewody związane z
pracą i konserwacją dźwigu. Szczegółowe wymagania, jakim powinny odpowiadać pomieszczenia maszynowni,
linowni oraz szyby dźwigów, w tym nadszybia i podszybia, określają przepisy o dozorze technicznym.
Dźwig powinien być przystosowany do potrzeb ekip ratowniczych, spełniając wymagania Polskiej Normy dotyczącej
dźwigów dla straży pożarnej. Dojście do dźwigu dla ekip ratowniczych powinno prowadzić przez przedsionek
przeciwpożarowy spełniający wymagania określone w § 232 rozporządzenia w sprawie warunków technicznych,
jakim powinny odpowiadać budynki i ich usytuowanie. Ściany i stropy szybu dźwigu dla ekip ratowniczych powinny
mieć klasę odporności ogniowej wymaganą jak dla stropów budynku, zgodnie z § 216 rozporządzenia w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Szyb dźwigu dla ekip ratowniczych
powinien być wyposażony w urządzenia zapobiegające zadymieniu. W szybie musi być zapewniona temperatura
+5°C ÷ +40°C. Szyb musi być wentylowany bezpośrednio na zewnątrz budynku. Przekrój otworu wentylacyjnego w
nadszybiu nie może być mniejszy niż 1% rzutu szybu. Do wietrzenia pomieszczeń nienależących do dźwigu nie
należy wykorzystywać szybu. Szyb nie może być ogrzewany gorącą wodą lub parą. Urządzenia do obsługi i regulacji
ogrzewania muszą znajdować się poza szybem. Drabinkę do podszybia wykonać wg wskazań kierownika ekipy
montażowej firmy dostarczającej dźwig. Oświetlenie na przystankach na poziomie podłogi musi wynosić min. 50 lx.
Linia zasilająca dźwigu przewodem YDY5x6 mm2.
UWAGA:
Wyżej wymienione wymagania dotyczą dźwigu dostosowanego dla potrzeb ekip ratunkowych. Pozostałe dwa dźwigi
przewidziane do wymiany na nowe nie muszą spełniać takich samych wymagań poza drzwiami. Drzwi pożarowe
wymagane są dla wszystkich trzech dźwigów osobowych – wymóg co najmniej E30. Uzasadnieniem tego
rozwiązania jest wymóg stworzenia przed dźwigami osobowymi pożarowego przedsionka wydzielonego ścianami
EI120 i drzwiami EI60.
MICHAŁ OTOMAŃSKI
15
6. INSTALACJE WEWNĘTRZNE
6.1. WENTYLACJA MECHANICZNA POMIESZCZEŃ:
W obiekcie będącym przedmiotem opracowania zachowuje się istniejący układ instalacji wentylacyjnej bytowej. W
miejscach przejścia kanałów przez ściany wydzielone pożarowo („Promaxon”), projektuje się odcinające klapy ppoż.
sterowane SSP. Będą mieć one klasę odporności ogniowej (EIS) wymaganą dla elementów wydzielenia pożarowego
w których są instalowane. Nie instaluje się przepustów, dla pojedynczych rur instalacji wodnych, kanalizacyjnych i
ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych.
Klatki schodowe, dźwigi, przedsionki przeciwpożarowe dźwigów oraz korytarze
ewakuacyjne zostaną wyposażone w urządzenia zapobiegające zadymieniu.
6.2. WENTYLACJA ODDYMIAJĄCA.
Rozwiązania techniczne instalacji wentylacyjnej oddymiającej opracowano w oparciu o wytyczne Instytutu Techniki
Budowlanej „Projektowanie instalacji wentylacji pożarowej dróg ewakuacyjnych w budynkach wysokich i
wysokościowych - wariant mieszany A i B”.
W budynku przewiduje się:
- montaż wentylatorów dachowych nawiewnych dla klatek schodowych o wydajności G = 7500 m 3/h
(dla każdej z klatek oddzielnie) (typu HCT-40-27-1,5 firmy MERCOR,),
3
- montaż wentylatora dachowego nawiewnego przedsionków wind o wydajności G = 7000 m /h
(typu HCT-50-4T-0,75 firmy MERCOR),
3
- montaż dwóch wentylatorów dachowych wyciągowych korytarzy o wydajności G = 12500 m /h każdy
(typu SDRM0630L71A firmy DLK),
3
- montaż wentylatora dachowego wyciągowego korytarzy w piwnicy budynku o wydajności G=12500 m /h
(typu SDRM0630L71A firmy DLK),
- montaż trzech wentylatorów dachowych nawiewno-wyciągowych szybów windowych o wydajności
G = 3500 m 3/h każdy. Wentylatory będą mogły pracować w temperaturze 6000C) (typu SDRM0450L71A firmy
DLK).
- montaż klap transferowych w ścianach klatek schodowych na korytarz (typu mcr FS 201/400/400 firmy MERCOR)
i z przedsionków przed windami na korytarz (mcr FS 201/500/500 firmy MERCOR),
- montaż klap upustowych pod stropem klatek schodowych (typu mcr PL1/400/400/S/KMS firmy MERCOR).
- montaż kanałów wentylacyjnych oddymiających w korytarzach w piwnicy i na wszystkich kondygnacjach budynku,
wyposażonych w kratki wyciągowe typu KSI o wymiarach 225x525 mm firmy SAW – POL,
- montaż kanałów wentylacji nawiewnej do przedsionków przy windach, wyposażonych w kratki nawiewne typu KSI o
2
wymiarach 600 x 700 mm i powierzchni efektywnej 0,39 m , firmy SAW – POL,
- montaż klap odcinających typu mcr-fid/Oxxx/xxx/BF24(230)WK1 na wszystkich kanałach wentylacyjnych i na
istniejących kanałach wentylacyjnych przechodzących przez ściany oddzielenia pożarowego.
Z uwagi na brak dokumentacji technicznej istniejącej w budynku instalacji wentylacyjnej wyciągowej, klapy
odcinające należy dobrać do kanałów w trakcie realizacji prac montażowych po demontażu sufitów
podwieszanych na korytarzach poszczególnych kondygnacji.
Sterowanie wentylacją mechaniczną odbywać się będzie z centralki ppoż. współpracującej z systemem czujek
dymowych zamontowanych w pomieszczeniach budynku.
OBLICZENIA I SZCZEGÓŁY ROZWIĄZAŃ ZNAJDUJĄ SIĘ W CZĘSCI BRANŻOWEJ PROJEKTU.
6.3. INSTALACJA WODNA – POŻAROWA.
Budynek jest modernizowany pod względem wewnętrznej instalacji ppoż.
Budynek zasilany jest w wodę z sieci miejskiej przewodem o średnicy 100mm.
W pomieszczeniu hydroforni w piwnicy budynku przewiduje się demontaż istniejącego zestawu wodomierzowego i
istniejącej armatury odcinającej kołnierzowej oraz demontaż połączenia istniejących pionów Dn80 zasilających
hydranty wewnętrzne Dn52.
Projektuje się pozostawienie istniejącego zestawu hydroforowego, który zasilał będzie tylko wewnętrzna instalację
wody zimnej
Ponadto projekt przewiduje:
- montaż nowego zestawu wodomierzowego składającego się z nowej armatury odcinającej Dn 100, wodomierza
sprzężonego Dn100/25 i zaworu antyskażeniowego Dn 100 typu EA423RE,
- wykonanie nowego poziomu Dn100 i nowych podłączeń istniejących pionów hydrantowych oraz dwóch nowych
pionu hydrantowego Dn80 w szachtach instalacyjnych w klatkach schodowych,
- montaż zaworów elektromagnetycznych Dn100 na zasilaniu istniejącego zestawu hydroforowego, które umożliwią
odcięcie istniejącego zestawu hydroforowego i całej instalacji wody zimnej przez sygnał z centrali ppoż. w przypadku
wystąpienia pożaru w budynku.
Dla zabezpieczenia obiektu wewnątrz budynku projektuje się montaż dodatkowych zaworów hydrantowych ppoż.
Dn52 (w klatkach schodowych) usytuowanych na wysokości 135cm nad posadzką kondygnacji, z pozostawieniem
istniejących hydrantów wewnętrznych Dn 52 . Przewiduje się montaż po jednym zaworze hydrantowym Dn 52 na
parterze (od pierwszego do siódmego piętra budynku). Przewiduje się montaż po dwa zawory hydrantowym Dn 52 w
piwnicy budynku i na ósmym piętrze budynku. Wewnętrzna instalacja ppoż. zasilane będą z projektowanego
zbiornika wody ppoż. o pojemności V = 25 m3, usytuowanego w pomieszczeniu hydroforni. Zbiornik firmy NTW
zamontowany będzie w pomieszczeniu istniejącej hydroforni ( z uwagi na małą szerokość przejść w piwnicy zbiornik
wykonany będzie w ww. pomieszczeniu). Firma NTW na swoje wyroby posiada Atest Higieniczny
HK/W/0767/01/2007.
Woda na cele ppoż. dostarczana będzie do instalacji hydrantowej przez zestaw hydroforowy typu VDH 2.40/6-2 M,
MICHAŁ OTOMAŃSKI
16
Projektuje się uzupełnienie zbiornika wody ppoż. z istniejącego rurociągu wody zimnej Dn 100 poprzez elektrozawór
Dn 100 z bypassem dopuszczania ręcznego oraz kontrolą suchobiegu zestawu hydroforowego.
Projektowana wewnętrzna instalacja wody ppoż. wykonana będzie z typowych rur i kształtek ocynkowanych.
Projektuje się wykonanie poziomu z rur stalowych ocynkowanych o średnicy Dn 100 mm oraz pionów z rur stalowych
ocynkowanych o średnicy Dn 80.
Na zewnątrz budynku projektuje się po prawej stronie od wejścia, montaż dwóch nasad 75 podłączonych ze
zbiornikiem zapasowym poj. 25m3 do celów ppoż. usytuowanym w piwnicy, co umożliwi wtłoczenie wody do zbiornika
z samochodu pożarniczego.
W celu ograniczenia roszenia (pocenia się) rur proponuje się przewody przebiegających przez pomieszczenia
piwnicy montować w izolacji z pianki poliuretanowej gr.20 mm.
Rurociągi przechodzące przez ściany oddzielenia pożarowego powinny mieć przepusty ppoż. o klasie EI 120.
Piony wodne przechodzące przez stropy powinny mieć manszety o klasie EI 60.
POZOSTAŁE SZCZEGÓŁY I OBLICZENIA W PROJEKCIE BRANŻOWYM.
6.5. INSTALACJE ELEKTRYCZNE SILNO I SŁABOPRĄDOWE:
6.5.1. Zasilanie obiektu – wyłącznik ppoż.
Budynek A Starostwa Powiatowego w Sieradzu zasilany jest w energię elektryczną z 2 podstacji; przewody
doprowadzone są do rozdzielni elektrycznej zlokalizowanej w piwnicy w pomieszczeniu nr P.6. Do zasilania głównego (ze stacji trafo PGE nr 80) podłączone są rozdzielnica TG1 i TG2, z których zasilane są wszystkie odbiory
budynku. Do zasilania – rezerwowego ( ze stacji trafo nr 65) podłączona jest za pomocą automatyki SZR rozdzielnica TGE, z której zasilane są: hydrofornia, węzeł cieplny, winda nr 3, pokoje Zarządu i oświetlenie
ewakuacyjne.
Główny wyłącznika prądu dla celów ppoż projektuje się przy głównym wejściu do budynku.
Pozostałe elementy zasilania i pomiaru w energię elektryczną pozostają bez zmian.
6.5.2. Instalacja oświetlenia dróg komunikacyjnych – oświetlenie awaryjne
Z uwagi na zastosowanie sufitów podwieszonych w drogach komunikacyjnych, maskujących kanały wentylacji
odymiania i napowietrzania oraz znacznego zużycia technicznego istniejących opraw oświetleniowych powstała
konieczność wymiany instalacji oświetlenia w drogach komunikacyjnych z uwzględnieniem oświetlenia awaryjnego i
kierunkowego.
Projektuje się następujące elementy:
- wyprowadzenie obwodów oświetlenia dróg komunikacyjnych z istniejących rozdzielnic z zainstalowaniem w nich
nowych zabezpieczeń różnicowo-nadprądowych typu P 312 C-10-30-AC, projektowane obwody wykonać
przewodem YDY nx1,5 prowadzonym pod tynkiem,
- zainstalowanie nowych opraw oświetleniowych świetlówkowych 4x18W przystosowanych do wbudowania w sufit
podwieszony a w korytarzach pobocznych bez sufitów podwieszonych – przystosowanych do zamontowanie na
stropie,
- zainstalowanie wyznaczonych opraw oświetlenia awaryjnego - ewakuacyjnego z modułem awaryjnym 2h i
dodatkową żyłą kontroli obecności napięcia,
- zainstalowanie opraw oświetlenia kierunkowego z modułem awaryjnym 2h.
6.5.3. Instalacja zasilania urządzeń związanych z ochroną ppoż
Oświetlenie awaryjne ewakuacyjne zasilane będzie z modułów awaryjnych 2h zainstalowanych w oprawach
oświetleniowych. Winda ekip ratunkowych, hydroforownia, rozdzielnica wentylacji oddymiania i napowietrzania
zasilane będą ognioodpornymi przewodem typu HDGs z istniejącej rozdzielnicy TGE.
6.5.4. Instalacja odgromowa i połączenia wyrównawcze
Zgodnie z zapisem ekspertyzy ppoż istniejąca instalacja odgromowa podlega modernizacji.
Projektuje się budynek wyposażyć zgodnie z wymogami normy serii PN-EN 62305 w instalację odgromową klasy II.
Na powierzchni dachu zastosowano zwody poziome niskie o okach 10x10 m, wykonane drutem stalowym
ocynkowanym Ø 8 mm, układane za pomocą uchwytów klejonych do powierzchni dachu. Do zwodów i przewodów
odprowadzających należy podłączyć, drutem Fe/Zn 8mm, metalowe rynny, drabiny oraz wszelkie metalowe
konstrukcje i obudowy urządzeń nie mających styku z urządzeniami elektrycznymi.
Metalowe elementy wystające ponad dach chronione będą za pomocą zwodów pionowych.
Przewody odprowadzające należy wykonać drutem Fe/Zn 8mm.
Przewody uziemiające – bednarka stalowa ocynkowana 20x5 mm, złącza kontrolne – połączenia śrubowe podwójne.
Jako uziom należy wykonać uziom otokowy lub wykorzystać odpowiednio przystosowane zbrojenia fundamentów
budynku lub wykonać uziom otokowy bednarką stalową ocynkowaną 30x4 mm, ułożoną w ziemi na głębokości nie
mniej niż 0,6m w odległości 1,5 m od fundamentów budynku. Rezystancja uziomu nie powinna przekraczać 30Ω po
uwzględnieniu wymaganych współczynników.
6.5.5. Ochrona od porażeń prądem elektrycznym
Ochronę podstawową stanowi izolacja fabryczna instalacji i urządzeń elektrycznych. Jako ochronę dodatkową przed
porażeniem prądem w nowoprojektowanych obwodach elektrycznych zastosowano system szybkiego wyłączania za
pomocą wyłączników różnicowo –nadprądowych i bezpieczników, uzupełniony połączeniami wyrównawczymi. Po
wykonaniu instalacji skuteczność ochrony należy stwierdzić pomiarem i sporządzić protokół.
Główne połączenia wyrównawcze należy wykonać w pomieszczeniu rozdzielnicy głównej TG1, TG2, TGE znajdującej
się w piwnicy. Główną szynę wyrównawczą GSW wykonać z bednarki Fe/Zn 25x4 mm ułożoną na ścianie.
6.5.6. Instalacja wykrywania pożaru - SAP
Projektuje się następującą instalację SSP, obejmującą:
zainstalowanie centrali sygnalizacji pożaru w pomieszczeniu ochrony na parterze,
MICHAŁ OTOMAŃSKI
17
-
wykonanie tras kablowych pętli wykrywania pożaru wraz z zainstalowaniem optycznych czujek dymu ze
wskaźnikiem zadziałania, ręcznych ostrzegaczy pożaru,
linii sterujących wraz z modułem kontrolno sterującym w obudowie.
Centrala sygnalizacji pożarowej - W pomieszczeniu portierni zainstalować 2 pracujące w sieci (MASTER-SLAVE)
mikroprocesorowe centrale sygnalizacji pożarowej w wersji z drukarką.. Każda z central musi posiadać minimum 11
linii dozorowych pętlowych o liczbie adresów w pętli o wartości 85.
Centrala SAP musi sterować:
• instalacją oddymiającą,
• instalacją DSO,
• wentylatorami i klapami pożarowymi,
Musi ponadto zatrzymywać pracę:
• wentylatorowni zwykłych,
• dźwigów, ale po sprowadzeniu ich do kondygnacji parteru, dźwig ratowniczy musi być dalej zasilany.
Zastosowana centrala sygnalizacji pożarowej musi być urządzeniem integrującym wszystkie elementy pracujące w
adresowalnym systemie automatycznego wykrywania pożarów. Centrala koordynuje pracę urządzeń w systemie oraz
podejmuje decyzję o zainicjowaniu alarmu pożarowego, wysterowaniu urządzeń sygnalizacyjnych i
przeciwpożarowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru. Centrala
powinna współpracować z czujkami z możliwością pracy w wariantach alarmowania interaktywnego.
1. Liczba pętli dozorowych
11
2. Liczba programowanych stref w centrali
512
3. Liczba adresów w pętli
max 85
• monitorować pracę centrali IT (odbieranie sygnałów o zadziałaniu pomp pożarowych bądź ich uszkodzeniu),
• przekazywać sygnały alarmowe o powstaniu pożaru do KM PSP w Sieradzu.
6.5.7. Instalacja dźwiękowego systemu ostrzegania DSO
Instalacją DSO są objęte wszystkie pomieszczenia poza obszarami wyłączonymi z alarmowania.
Obszary włączone z alarmowania:
- pomieszczenia bez obecności ludzi,
- niewielkie pomieszczenia gospodarczo-techniczne, w których przewiduje się
sporadyczne przebywanie ludzi
w bardzo krótkim czasie (garderoby, spiżarnie, pom. porządkowe, itp.),
- niewielkie pomieszczenia „przejściowe”, w których przebywanie ludzi ograniczone jest w praktyce tylko do czasu
potrzebnego na ich przejście do pomieszczeń objętych alarmowaniem.
Projektowany system DSO musi zostać zintegrowany z Systemem Sygnalizacji Pożarowej (SSP). W chwili powstania
alarmu pożarowego II stopnia, sygnał zostanie przekazany do centrali DSO. W wyniku, czego system DSO zacznie
rozgłaszać odpowiednie komunikaty w wybranych strefach nagłośnieniowych, zgodnie z wcześniej
zaprogramowanym schematem ewakuacji. Ze styków bezpotencjałowych centrali Systemu Sygnalizacji Pożarowej
zostaną wyprowadzone obwody sygnałowe: alarm pożarowy II stopnia (dla każdej z kondygnacji). Do centrali
sygnalizacji pożarowej zostanie doprowadzony jeden obwód: usterka CDSO. Obwody łączące DSO i SSP będą
nadzorowane (konieczność zastosowania rezystorów parametrycznych), w przypadku powstania przerwy lub zwarcia
w centrali wystąpi sygnał „usterka”.
UWAGI KOŃCOWE
• Programowanie, schematy połączeń i inne zgodnie z dokumentacją producenta urządzeń oraz normą.
• Wykonawstwo systemu DSO powinien przeprowadzić uprawniony instalator, posiadający wiedzę nt.
instalatorstwa, uruchamiania i programowania systemu ujętego w projekcie.
• Wszelkie zmiany wynikłe podczas montażu należy przedstawić i uzgodnić z Projektantem i ująć je w
Dokumentacji Powykonawczej.
• Po dokonaniu odbioru systemu przez Inwestora, należy podpisać umowę na konserwację tak, aby dokonywane
były przeglądy i konserwacja instalacji zgodnie z zaleceniami producenta i przepisami ochrony pożarowej.
• Każda zmiana w układzie pomieszczeń w obiekcie może spowodować konieczność zmian w DSO.
• Personel nadzorujący należy przeszkolić w zakresie obsługi systemu DSO
6.5.8. System sterowania urządzeniami oddymiania
System oddymiania i urządzeń ppoż sterowanych elektrycznie składa się z:
n/w wentylatorów zainstalowanych na dachu;
- 3 wentylatorów wywiewnych z korytarzy,
- 3 wentylatorów nawiewno-wywiewnych szybów windowych,
- 2 wentylatorów nawiewnych do klatek schodowych,
- wentylator nawiewny do przedsionków wind
Urządzeń zainstalowanych na poszczególnych kondygnacjach budynku;
- klap odcinających,
- klap wentylacyjnych,
- klap transferowych,
- blokad drzwi ppoż,
- zaworu elektromagnetycznego odcinającego wodę dla celów bytowych, zainstalowanego w piwnicy.
Każde z w/w urządzeń sterowane będzie z centrali ppoż za pomocą modułów kontrolno-sterujących.
POZOSTAŁE SZCZEGÓŁY I OBLICZENIA W PROJEKCIE BRANŻOWYM.
MICHAŁ OTOMAŃSKI
18
7. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU
Projektowany obiekt zarówno ze względu na przyjęte rozwiązania funkcjonalno-przestrzenne, technologiczne,
zastosowane materiały budowlane i wykończeniowe jak i na planowaną eksploatację nie będzie wywierał
negatywnego wpływu na środowisko przyrodnicze, zdrowie ludzi i obiekty sąsiadujące. Z budynku nie będą
usuwane ani emitowane agresywne ścieki, płyny, gazy, wibracje, odpady stałe, promieniowanie jonizujące i
zakłócenia elektromagnetyczne.
8. ZATRUDNIENIE I ZAGADNIENIA BHP
W budynku przewiduje się pomieszczenia do pracy ciągłej jak i czasowej.
Dla potrzeb socjalnych pracowników wykorzystuje się istniejące sanitariaty.
Szafki ubraniowe dla okryć wierzchnich dla pracowników znajdują się w pomieszczeniach biurowych w ilości
dostosowanej do ilości osób w poszczególnym pomieszczeniu.
W budynku zatrudnionych jest około 620 pracowników. Pomieszczenia socjalne z węzłami sanitarnymi
dostosowano do ilości pracowników i zlokalizowano na poszczególnych kondygnacjach.
9. WYTYCZNE I ZAGADNIENIA OCHRONY PRZECIWPOŻAROWEJ.
Opis warunków pod względem ochrony przeciwpożarowej opiera się na:
- „Ekspertyzie technicznej stanu ochrony przeciwpożarowej dla budynku A Starostwa Powiatowego w
Sieradzu, Plac Wojewódzki 3”, sporządzonej przez rzeczoznawcę budowlanego – mgr inż. Przemysława
Kowalskiego oraz przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych – mgr inż. Zbigniew Babiński,
- postanowieniach Łódzkiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Łodzi,
- stanowisku rzeczoznawcy ds. zabezpieczeń ppoż. stanowiącego uzasadnienie dla akceptacji nowych
rozwiązań zamiennych w związku z dostosowywaniem wysokiego budynku „A” Starostwa Powiatowego w
Sieradzu do obowiązujących przepisów przeciwpożarowych – dotyczącego akceptacji przez Łódzkiego
Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Łodzi, propozycji nowych rozwiązań
zamiennych, opracowanych przez mgr inż. Tomasza Błażejewskiego Rzeczoznawcy ds. Zabezpieczeń
Przeciwpożarowych nr upr. 405/2000 i mgr. inż. arch. Michała Otomańskiego upr nr 43/01/WŁ w spec.
architektonicznej bez ograniczeń oraz postanowieniu Łódzkiego Komendanta Wojewódzkiego Państwowej
Straży Pożarnej w Łodzi, uzyskanemu na jego podstawie .
9.1. Ocena warunków techniczno-budowlanych w oparciu, o które budynek został uznany za
zagrażający życiu ludzi.
Budynek został uznany za zagrażający życiu ludzi, głównie ze względu na przekroczenie długości
dojść ewakuacyjnych. Zakres przebudowy obejmie wydzielenie pożarowe klatek schodowych; wydzielenie
trzonu technicznego z dźwigami; podział budynku na strefy pożarowe; zabezpieczenie przed zadymieniem
pionowych i poziomych dróg ewakuacyjnych; wyposażenie budynku w wymagane przepisami instalacje
przeciwpożarowe.
9.2. Charakterystyka pożarowa budynku.
Powierzchnia, wysokość i liczba kondygnacji
Powierzchnia zabudowy wynosi około 1.360,5 m2
Powierzchnia wewnętrzna wynosi około 9.200 m2.
Powierzchnia kondygnacji wynosi:
- piwnica - 582,27 m2,
- parter - 646,44 m2,
- I piętro - 1.111,20 m2,
- II do VIII piętro – po około 970,00 m2,
- maszynownia - 84,66 m2.
Kubatura budynku - 33.748 m3.
Wysokość budynku – 31,4 m – budynek wysoki (W).
Liczba kondygnacji nadziemnych 9
Liczba kondygnacji podziemnych 1
Wysokość poszczególnych kondygnacji wynosi: piwnicy oraz I – VIII piętra – 3,30 m;
parter – 4,30 m; maszynownia – 2,95 m.
9.3. Odległość od obiektów sąsiadujących.
Budynek A zlokalizowany jest od strony zachodniej, w odległości 11,5 m od sąsiedniego budynku Politechniki
Łódzkiej w Sieradzu. Na poziomie I piętra budynki połączone są łącznikiem – wydzielenie stanowi ściana
pełna o odporności ogniowej REI 120 z drzwiami EI 60. W ścianie łącznika od północnej strony, prostopadłej
do ściany z oknami budynku Politechniki Łódzkiej, w odległości 4,0 m od narożnika okna łącznika zostaną
zamurowane tworząc przeciwpożarowy pas ścienny w klasie EI60 – zamiennie do zastosowania przeszkleń w
klasie EI 60, co stanowi znacznie tańsze rozwiązanie.
Od strony wschodniej, południowej i północnej w odległości ponad 50m od budynku A Starostwa nie ma
innych budynków.
9.4. Parametry pożarowe występujących substancji palnych.
Substancjami palnymi występującymi w obiekcie są: drewno, papier, tkaniny, włókniny i wykładziny meblowe,
czyli typowe elementy wyposażenia pomieszczeń biurowych.
Stałe elementy wystroju wnętrz – euro klasa reakcji na ogień elementu co najmniej: C-s1.
Wykładziny bądź obudowy ścienne – euro klasa reakcji na ogień elementu co najmniej: C-s1.
MICHAŁ OTOMAŃSKI
19
Palne posadzki oraz wykładziny podłogowe – euro klasa reakcji na ogień wykładziny bądź posadzki: co
najmniej Cfl-s1.
Sufity podwieszane – euro klasa reakcji na ogień elementu: co najmniej A2-s1,d0.
Silnie rozprzestrzeniające ogień dekoracyjne okładziny ścienne powinny zostać usunięte – mogą zostać
utrzymane w wyniku zabezpieczenia ich malarskimi środkami ogniochronnymi do właściwego stopnia palności
jw., zgodnie z warunkami technicznymi producenta zastosowanego środka i certyfikatem zgodności danego
zabezpieczenia ogniochronnego.
9.5. Przewidywana gęstość obciążenia ogniowego.
W pomieszczeniach magazynowych i technicznych w piwnicy kwalifikowanych do PM przewiduje się gęstość
obciążenia ogniowego do 1.000 MJ/m2.
9.6. Kategoria zagrożenia ludzi, przewidywana liczba osób na każdej kondygnacji i w
pomieszczeniach, w których przebywać mogą jednocześnie większe grupy ludzi.
Budynek A Starostwa Powiatowego w Sieradzu jako obiekt użyteczności publicznej kwalifikuje się do kategorii
zagrożenia ludzi ZL III. Na poszczególnych kondygnacjach budynku przewiduje się przebywanie do 60 osób.
Na I piętrze są dwie sale konferencyjne – sala 1.18 przeznaczona do 100 osób i sala 1.18A przeznaczona dla
nie więcej niż do 50 osób; przewiduje się, że na I piętrze może maksymalnie przebywać do 150 osób. Sale
konferencyjne przeznaczone dla stałych użytkowników budynku: pracowników budynku i radnych (osoby
znające budynek), kwalifikuje się do kategorii zagrożenia ludzi ZL III. Z sali konferencyjnej na poziomie I piętra
jest dodatkowe wyjście ewakuacyjne przez budynek Politechniki Łódzkiej w Sieradzu. Łącznie w budynku A
Starostwa może przebywać do 700 osób.
9.7. Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych.
Nie przewiduje się występowania w budynku pomieszczeń i stref zagrożenia wybuchem.
9.8. Podział obiektu na strefy pożarowe
Dla budynku wielokondygnacyjnego, wysokiego zaliczonego do kategorii zagrożenia ludzi ZL III,
2
dopuszczalna powierzchnia strefy pożarowej wynosi 2.500 m . Obecnie budynek o powierzchni użytkowej
2
około 9.200 m nie jest podzielony na strefy pożarowe.
Po wydzieleniu pożarowym klatek schodowych i trzonów technicznych z dźwigami oraz uszczelnieniu stropów
do klasy EI 120 - każda kondygnacja budynku będzie stanowić odrębną strefę pożarową:
1) piwnica: obszar techniczno-magazynowy:
2) parter ZLIII
3) 1 piętro ZL III
4) 2 piętro ZL III
5) 3 piętro ZL III
6) 4 piętro ZL III
7) 5 piętro ZL III
8) 6 piętro ZL III
9) 7 piętro ZL III
10) 8 piętro ZL III
11) nadbudówka maszynowni
Odrębnymi strefami będą również klatki schodowe i trzon techniczny z dźwigami. Szachty (w tym: elektryczne
i telefoniczne) prowadzone po zewnętrznej stronie trzonu technicznego, przy korytarzu ewakuacyjnym
zostaną wydzielone pożarowo; ściany obudowujące szachty zostaną doprowadzone do klasy REI 120, a w
nich zamknięcia o klasie odporności ogniowej EI 60. Szachty wentylacji bytowej w miejscach poziomych
odgałęzień na poszczególnych kondygnacjach budynku zostaną wyposażone w klapy odcinające. Klatki
schodowe będą wydzielone ścianami REI 120 i zamknięte drzwiami EIC 60. Faktyczne, wydzielone
powierzchnie projektowanych stref pożarowych nie przekroczą dopuszczalnych powierzchni stref. Wydzielona
2
strefa pożarowa na każdej kondygnacji budynku wyniesie około 820 m (powierzchnia dopuszczalna
2
wydzielonej strefy pożarowej w budynku wysokim – 2.500 m ).
W budynku A Starostwa Powiatowego na granicy stref pożarowych zostaną zastosowane elementy
oddzielenia przeciwpożarowego oraz zamknięcia znajdujących się w nich otworów w następującej klasie
odporności ogniowej:
Klasa odporności ogniowej
Klasa
odporności
pożarowej
budynku
elementów oddzielenia
przeciwpożarowego
drzwi
przeciwpożarowych lub
innych zamknięć
przeciwpożarowych
drzwi z przedsionka
przeciwpożarowego
ścian i stropów, z
stropów w
na korytarz i do
na klatkę
wyjątkiem
ZL
pomieszczenia
schodową
stropów w ZL
B
R E I 120
R E I 60
E I 60
E I 30
E 30
9.9. Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień
rozprzestrzeniania ognia przez elementy budowlane
Dla budynku wysokiego użyteczności publicznej, zakwalifikowanego do kategorii zagrożenia ludzi ZL III
wymagana jest klasa odporności pożarowej B. Elementy budynku powinny być wykonane jako
nierozprzestrzeniające ognia w następujących klasach odporności ogniowej:
MICHAŁ OTOMAŃSKI
20
Elementy budynku spełniają warunki klasy odporności ogniowej wymagane przy powyższej klasie odporności
pożarowej B obiektu:
• Główna konstrukcja nośna R 120,
• Konstrukcja dachu R 30
• Strop REI 60
• Ściany zewnętrzne EI 60
• Ściany wewnętrzne EI 30
• Przekrycie dachu RE 30
Elementy budynku spełniają wymagania w zakresie stopnia nie rozprzestrzeniania ognia poza boazerią z płyty
paździerzowej laminowanej zastosowaną w korytarzach ewakuacyjnych jako obudowa klatki schodowej, ścian
i słupów – do usunięcia.
12.10. Warunki ewakuacji, oświetlenie awaryjne (ewakuacyjne) oraz przeszkodowe
Ewakuacja z budynku będzie prowadzona za pomocą poziomych i pionowych dróg komunikacji ogólnej
służących celom ewakuacji.
Pionowe drogi komunikacji stanowią dwie klatki schodowe i trzy dźwigi osobowe.
W celach ewakuacji służą klatki schodowe oraz może zostać wykorzystany dźwig do celów ratowniczych.
Klatki schodowe zgodnie z postanowieniem Łódzkiego Komendanta Wojewódzkiego PSP z dnia 19 lutego
2010 r / pismo znak: WZ-5595-26/2/10 / zostaną zamknięte pojedynczymi drzwiami w klasie EIC60.
W budynkach wysokich należy zastosować rozwiązania techniczno-budowlane zabezpieczające przed
zadymieniem poziomych dróg ewakuacyjnych. W budynku zostanie zastosowany system wentylacji pożarowej
dróg ewakuacyjnych wg standardu – instrukcja ITB nr 378/2002, kombinacja rozwiązań A i B. Ochroną przed
zadymieniem objęte zostaną: główne korytarze poszczególnych kondygnacji – obwiednie biegnące wokół
trzonu klatkowo–windowego, klatki schodowe, szyby dźwigów oraz korytarze przed dźwigami w funkcji
przedsionków ppoż. Korytarze prowadzące do bocznych odgałęzień budynku zostaną na każdej kondygnacji
zamknięte drzwiami BO (bez odporności ogniowej) ale dymoszczelnymi z samozamykaczami. Z uwagi na
krótkie odcinki tych korytarzy, są one traktowane pod względem warunków technicznych jako obszary
przedpokojowe, bez instalacji do usuwania dymu.
Dopuszczalna długość przejścia ewakuacyjnego w strefach pożarowych ZL wynosi 40m. Długości przejść w
pomieszczeniach nie są przekroczone. Dopuszczalne długości dojść ewakuacyjnych po obwiednich
korytarzach poszczególnych kondygnacji nie są przekroczone – istnieją dwa kierunki dojścia przy
zastosowaniu urządzeń usuwania dymu, sterowanych za pomocą urządzeń wykrywania dymu SSP. Drzwi
zamykające wyjścia z wszystkich pomieszczeń na główne, obwiednie korytarze poszczególnych kondygnacji,
wyposażone będą w samozamykacze.
Z obecnego zagospodarowania poszczególnych kondygnacji wynika, że na jednej kondygnacji może
przebywać do 100 osób, szerokość poziomych korytarzy wynosi co najmniej 1,4 m. Obudowa poziomych dróg
ewakuacyjnych posiada klasę odporności ogniowej nie mniejszą niż EI30. W klatkach schodowych zgodnie z
postanowieniem Łódzkiego Komendanta Wojewódzkiego PSP z dnia 13 lutego 2010 r / pismo znak: WZ5595-26/2/10 /, szerokość użytkowa biegów i spoczników będzie wynosiła:
- klatka wschodnia - biegi: od 104 do 115 cm; spoczniki: piętrowe od 142 do 197 cm; spoczniki między
piętrowe od 125 do 135 cm;
- klatka zachodnia - biegi od 110 do 116 cm; spoczniki: piętrowe od 117 do 134 cm; spoczniki między piętrowe
od 138 do 140 cm;
Biegi i spoczniki są wykonane z materiałów niepalnych i spełniają wymagania dla klasy R 60.
Klatki schodowe zostaną obudowane do klasy ścian REI 120 i stropu REI 60.
Na drogach ewakuacyjnych i nad wyjściami ewakuacyjnymi zastosowane zostanie oświetlenie kierunkowe
(podświetlane znaki ewakuacyjne) oraz oświetlanie ewakuacyjne – modułowe oprawy oświetlenia
ewakuacyjnego powinny działać przez co najmniej 1 godzinę od zaniku oświetlenia podstawowego.
Budynek zostanie oznakowany pod względem ewakuacji fotoluminescencyjnymi znakami ewakuacyjnymi –
zgodnie z PN-N-01256-02:1992 zgodnie z zasadami wynikającymi z PN-N-01256-5:1998.
9.11. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych, a w szczególności:
wentylacyjnej, ogrzewczej, elektroenergetycznej, odgromowej.
Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego będą mieć klasę odporności ogniowej
(EI) wymagana dla tych elementów. Dopuszczalne jest nie instalowanie przepustów, dla pojedynczych rur
instalacji wodnych, kanalizacyjnych i ogrzewczych, prowadzanych przez ściany i stropy do pomieszczeń
higieniczno-sanitarnych.
Przepusty instalacyjne o średnicy powyżej 4 cm w ścianach i stropach, dla których jest wymagana klasa
odporności ogniowej co najmniej EI 60 lub REI 60, powinny mieć klasę odporności ogniowej (EI) tych
elementów. Szachty instalacyjne obudowane w klasie REI120 – zamknięcia otworów rewizyjnych w klasie
EI60. Przejścia instalacji przez szachty zabezpieczone przepustami w klasie EI120 lub klapami odcinającymi
ppoż. w klasie EIS120.
Przewody wentylacyjne są wykonane z materiałów niepalnych.
Maszynownia wentylacyjna w piwnicy jest wydzielona pożarowo ścianami o klasie odporności ogniowej co
najmniej EI 60 i zamykana drzwiami o klasie odporności ogniowej co najmniej EI 30.
Centrala klimatyzacyjna zlokalizowana jest na dachu budynku.
Pomieszczenia w piwnicy: rozdzielni elektrycznej, maszynowni wentylacyjnej, wymiennika ciepła oraz
hydroforni, zostaną zamknięte drzwiami EIC 30 odporności ogniowej – pomieszczenia wydzielone ogniowo w
klasie EI60.
MICHAŁ OTOMAŃSKI
21
9.12. Dobór urządzeń przeciwpożarowych w obiekcie
9.12.1. System wentylacji pożarowej - oddymiającej
W budynku zostanie zastosowany system wentylacji pożarowej dróg ewakuacyjnych wg standardu –
instrukcja ITB nr 378/2002, kombinacja rozwiązań A i B. Ochroną przed zadymieniem objęte zostaną: główne
korytarze poszczególnych kondygnacji – obwiednie biegnące wokół trzonu klatkowo–windowego, korytarze w
piwnicy, klatki schodowe, szyby dźwigów oraz korytarze przed dźwigami w funkcji przedsionków ppoż.
Korytarzyki prowadzące do bocznych odgałęzień budynku zostaną na każdej kondygnacji zamknięte drzwiami
BO dymoszczelnymi z samozamykaczami. Z uwagi na krótkie odcinki tych korytarzyków, są one traktowane
pod względem warunków technicznych jako obszary przedpokojowe, bez instalacji do usuwania dymu.
9.12.2. Instalacja wodociągowa przeciwpożarowa
Zgodnie z postanowieniem Łódzkiego Komendanta Wojewódzkiego PSP z dnia 19 lutego 2010 r. / pismo
znak: WZ-5595-26/4/10 / w budynku zrezygnowano z instalacji hydrantów 25, natomiast na poszczególnych
kondygnacjach budynku zainstalowane zostaną zawory 52. W myśl wymogów o ochronie ppoż. zawory
hydrantowe zostaną zainstalowane w obu klatkach schodowych na każdym pionie – w obszarach podestów
piętrowych przy wyjściach z klatek schodowych na poszczególne kondygnacje:
- w obszarze piwnicy zachowane zostaną istniejące zawory hydrantowe 52 zainstalowane w skrzynkach
hydrantowych;
- na kondygnacjach nadziemnych od 1 do 9, po jednym zaworze hydrantowym 52.
Dziewiąta kondygnacja nadziemna budynku (8 piętro) jest kondygnacją, której poziom zlokalizowany jest
powyżej 25 m.
Zainstalowanie dwóch zaworów hydrantowych na wysokości 8 piętra można uznać za niekonieczne z uwagi
na to, ze na 8 piętrze już istnieją 4 hydranty 52 w związku z czym, można uznać dwa hydranty 52 – po jednym
hydrancie 52 na każdym pionie, jako zawory hydrantowe zainstalowane w skrzynkach hydrantowych.
Minimalna wydajność poboru wody mierzona na wylocie prądownicy powinna wynosić:
- dla hydrantu 52 – 2,5 dm3/s;
- dla zaworu 52 – 2,5 dm3/s.
Ciśnienie na zaworze odcinającym hydrantu wewnętrznego, położonym najniekorzystniej pod względem
hydraulicznym powinno być nie mniejsze niż 0,2 MPa.
Do zasilania w wodę instalacji wodociągowej w budynku zastosowany zostanie dodatkowy zapas wody
zgromadzony w jednym zbiorniku o pojemności 25m3. Zbiornik zlokalizowany zostanie w piwnicy w
hydroforni, wydzielonej pożarowo w klasie EI60, do której wejście zamknięte będzie drzwiami w klasie EIC30.
Zasilanie w wodę budynku zgodnie z warunkami ZWiK do 10 dm3/s.
Dla zasilania budynku w wodę do celów ppoż. wynoszącego 15 dm3/s oprócz zapewnienia dotrzymania
danego wydatku wodnego przez ZWiK, konieczna była by przebudowa przyłącza wody do budynku, z
ustaleniem nowych warunków zasilania.
Dodatkowo zbiornik będzie mógł być zasilany przez straż pożarną przy pomocy dwóch nasad zasilających 75
wyprowadzonych na zewnątrz budynku przy głównym wejściu do budynku.
Dla budynku ustala się jednoczesność poboru wody z czterech hydrantów tj. w warunkach budynku,
jednoczesność poboru z dwóch zaworów hydrantowych 52 i 2 hydrantów 52, co daje wydatek 10 dm3/s –
przez co najmniej 60 minut.
9.12.3. Instalacja sygnalizacyjno-alarmowa i dźwiękowy system ostrzegawczy.
W budynku zastosowany zostanie system sygnalizacji pożaru /SSP/ - pełna ochrona budynku, będzie
sterować: dźwigami osobowymi, systemem wentylacji pożarowej, klapami odcinającymi wentylacji bytowej
oraz DSO. Monitorowany również będzie poziom wody w zbiorniku.
Zgodnie z postanowieniem Łódzkiego Komendanta Wojewódzkiego PSP z dnia 9 lutego 2010 r. / pismo znak:
WZ-5595-26/3/10 /, w budynku zastosowany będzie system DSO, umożliwiający rozgłaszanie sygnałów
ostrzegawczych i komunikatów głosowych tylko na drogach ewakuacyjnych budynku, a istniejący radiowęzeł
może być wykorzystywany przez inwestora jako dodatkowy element do ogłaszania komunikatów głosowych
we wszystkich pomieszczeniach użytkowych budynku.
Budynek zostanie wyposażony urządzenia transmisji alarmu do straży pożarnej – monitoring pożarowy do
PSP, którego sposób podłączenia powinien zostać uzgodniony.
Z warunków funkcjonalno-użytkowych nie zachodzi konieczność stałego utrzymywania drzwi
przeciwpożarowych w pozycji otwartej, a drzwi te wyposażone są w samozamykacze. Drzwi te normalnie
utrzymywane są stale jako zamknięte w związku z czym, nie zachodzi konieczność monitorowania ich
położenia, nie jest to również wymagane przez standardy warunków technicznych dla systemów wentylacji
pożarowych stosowanych w budynkach wysokich.
9.12.4. Dźwig ratowniczy.
W budynku jeden z dźwigów będzie przeznaczony dla ekip ratowniczych - będzie spełniał wymagania PN-EN
81-72:2005.
Wejścia do dźwigów z obszaru korytarzy przed windami zostaną zamknięte drzwiami co najmniej w klasie
odporności ogniowej E30 dla zachowania warunków jak dla przedsionków ppoż.
9.12.5. Instalacja elektryczna
Budynek zostanie wyposażony w:
1/ przeciwpożarowy wyłącznik prądu zlokalizowany na parterze przy głównym wejściu
do budynku A,
2/ instalację odgromową (ochrona podstawowa),
3/ awaryjne oświetlenie ewakuacyjne na drogach ewakuacyjnych.
MICHAŁ OTOMAŃSKI
22
Przewody i kable wraz z zamocowaniami stosowane w systemach zasilania i sterowania urządzeniami
służącymi ochronie przeciwpożarowej (klapy odcinające, sterowane drzwi przeciwpożarowe, wentylatory
napowietrzające, oświetlenie ewakuacyjne itp.) będą zapewniać ciągłość dostawy energii elektrycznej w
warunkach pożaru przez czas działania urządzenia przeciwpożarowego, jednak nie mniejszy niż 90 minut.
Budynek należy kwalifikować pod względem doboru środków ochrony z uwagi na wpływy zewnętrzne (pod
względem warunków ewakuacji) do BD4 – na podstawie zapisów PN-IEC 60364-3:2000, PN-IEC 60364-4482:1999. Oprzewodowanie prowadzone w obszarze korytarzy powinno spełnić warunki określone w PN-IEC
60364-4-482:1999. Minimalnie wymagany czas odporności ogniowej oprzewodowania 60 minut. Dla
pojedynczych przewodów instalacji oświetleniowej prowadzonej w tynku ww. warunek nie ma zastosowania.
9.13. Wyposażenie w gaśnice i inny sprzęt gaśniczy lub ratowniczy
Budynek jest wyposażony w gaśnice proszkowe przeznaczone do gaszenia pożarów grup A, B i C. Jedna
jednostka sprzętu o masie środka gaśniczego nie mniejszej niż 2 kg (3 dm3) powinna przypadać na każde
100 m2 powierzchni.
Gaśnice proszkowe po 6 kg należy rozmieszczone w tych samych miejscach na każdej kondygnacji w takich
miejscach, żeby długość dojścia do gaśnic nie przekraczał 30 m.
Lokalizacja gaśnic należy oznakować zgodnie z PN-92/N-01256/01 „Znaki bezpieczeństwa. Ochrona
przeciwpożarowa”.
Pomieszczenie maszynowni dźwigów osobowych należy wyposażyć w gaśnicę GP-6 ABC oraz w gaśnicę
GS-5X BC.
9.14. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru
Wymagana ilość wody do zewnętrznego gaszenia pożaru dla budynku A wysokiego Starostwa Powiatowego
w Sieradzu wynosi 20 dm3/s.
Ta ilość wody ma być zapewniona przez 2 hydranty DN80; najbliższy hydrant znajduje się w ulicy
Piłsudskiego, na sieci miejskiej o średnicy 150 mm, w odległości około 28,0 m od szczytu budynku. Drugi
hydrant zlokalizowany jest 5,0 m przed budynkiem od strony południowej, w strefie zieleni, w pobliżu parkingu;
na DN100.
9.15. Drogi pożarowe
Budynek zlokalizowany jest szczytem do ulicy Piłsudskiego, w odległości 17,0 m od osi drogi. Droga
pożarowa od strony północnej i południowej przebiega w wymaganej odległości 5-15 m od budynku;
umożliwia dojazd do budynku na całej jego długości.
9.16. Inne informacje
Dla budynku zostanie opracowana instrukcja bezpieczeństwa pożarowego, zgodnie z wymaganiami §6
rozporządzenia ministra spraw wewnętrznych i administracji z dnia 7 czerwca
2010 r. w sprawie
ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
Projektant:
mgr inż. arch. Michał Otomański
upr. bud. nr 43/01/WŁ
w specjalności architektonicznej bez ograniczeń.
Sprawdzający:
mgr inż. arch. Barbara Krupowczyk
upr. bud. nr 431/87/WŁ
w specjalności architektonicznej bez ograniczeń.
Opracował:
mgr inż. arch. Andrzej Kusztelak
mgr inż. arch. Łukasz Wilczak
MICHAŁ OTOMAŃSKI
23

projekt wykonawczy dostosowania istniejącego budynku

Transkrypt

Podobne dokumenty

520 000 220 m2 - HORYZONT NIERUCHOMOŚCI

Stanowisko biurowe do objęcia w Centrum - nawet 17zł/h!

1:100 PROJEKT BUDOWLANY PROJEKT BUDYNKU
