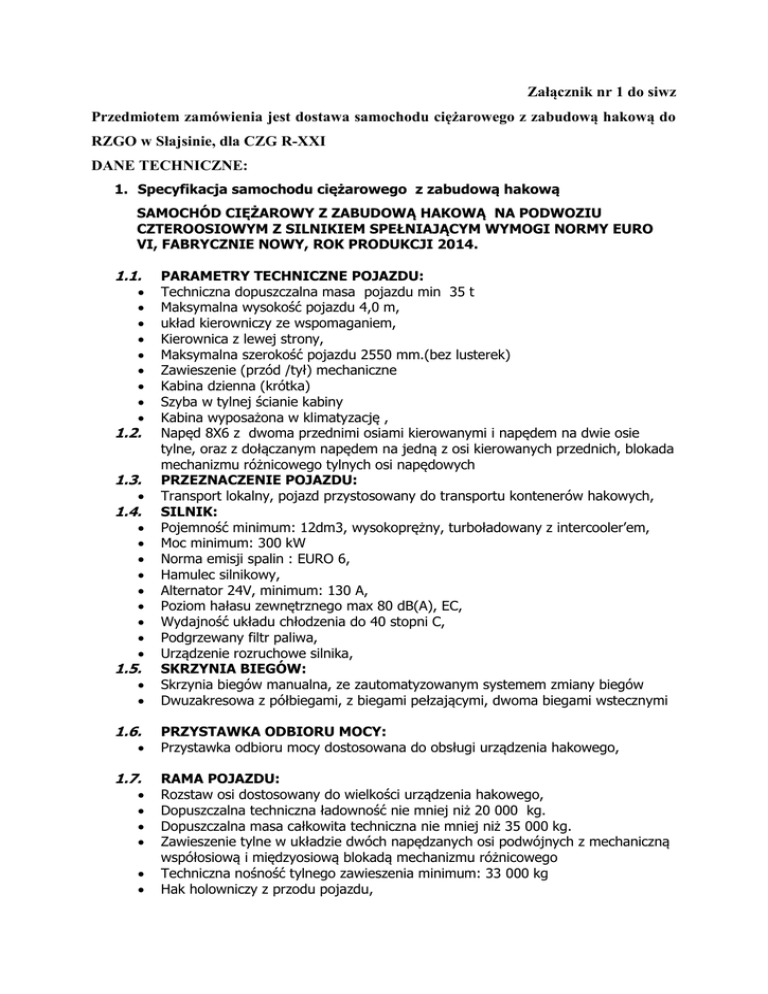

Załącznik nr 1 do siwz
Przedmiotem zamówienia jest dostawa samochodu ciężarowego z zabudową hakową do
RZGO w Słajsinie, dla CZG R-XXI
DANE TECHNICZNE:
1. Specyfikacja samochodu ciężarowego z zabudową hakową
SAMOCHÓD CIĘŻAROWY Z ZABUDOWĄ HAKOWĄ NA PODWOZIU
CZTEROOSIOWYM Z SILNIKIEM SPEŁNIAJĄCYM WYMOGI NORMY EURO
VI, FABRYCZNIE NOWY, ROK PRODUKCJI 2014.
1.1.









1.2.
1.3.

1.4.









1.5.


PARAMETRY TECHNICZNE POJAZDU:
Techniczna dopuszczalna masa pojazdu min 35 t
Maksymalna wysokość pojazdu 4,0 m,
układ kierowniczy ze wspomaganiem,
Kierownica z lewej strony,
Maksymalna szerokość pojazdu 2550 mm.(bez lusterek)
Zawieszenie (przód /tył) mechaniczne
Kabina dzienna (krótka)
Szyba w tylnej ścianie kabiny
Kabina wyposażona w klimatyzację ,
Napęd 8X6 z dwoma przednimi osiami kierowanymi i napędem na dwie osie
tylne, oraz z dołączanym napędem na jedną z osi kierowanych przednich, blokada
mechanizmu różnicowego tylnych osi napędowych
PRZEZNACZENIE POJAZDU:
Transport lokalny, pojazd przystosowany do transportu kontenerów hakowych,
SILNIK:
Pojemność minimum: 12dm3, wysokoprężny, turboładowany z intercooler’em,
Moc minimum: 300 kW
Norma emisji spalin : EURO 6,
Hamulec silnikowy,
Alternator 24V, minimum: 130 A,
Poziom hałasu zewnętrznego max 80 dB(A), EC,
Wydajność układu chłodzenia do 40 stopni C,
Podgrzewany filtr paliwa,
Urządzenie rozruchowe silnika,
SKRZYNIA BIEGÓW:
Skrzynia biegów manualna, ze zautomatyzowanym systemem zmiany biegów
Dwuzakresowa z półbiegami, z biegami pełzającymi, dwoma biegami wstecznymi
1.6.
PRZYSTAWKA ODBIORU MOCY:
Przystawka odbioru mocy dostosowana do obsługi urządzenia hakowego,
1.7.
RAMA POJAZDU:
Rozstaw osi dostosowany do wielkości urządzenia hakowego,
Dopuszczalna techniczna ładowność nie mniej niż 20 000 kg.
Dopuszczalna masa całkowita techniczna nie mniej niż 35 000 kg.
Zawieszenie tylne w układzie dwóch napędzanych osi podwójnych z mechaniczną
współosiową i międzyosiową blokadą mechanizmu różnicowego
Techniczna nośność tylnego zawieszenia minimum: 33 000 kg
Hak holowniczy z przodu pojazdu,
















Skrzynka akumulatorowa, 2 akumulatory, minimum: 180 Ah,
Zbiornik paliwa o pojemności minimum: 300 l,
Zbiornik AdBlue o pojemności minimum: , 40 litrów,
Korek wlewu paliwa i AdBlue z kluczykiem,
Tłumik poziomy rura wydechowa do tyłu,
Koło zapasowe mocowane tymczasowo na ramie,
Dwa kliny pod koła,
Lampy obrysowe z boku pojazdu,
Tylne błotniki dzielone, standardowe,
1.8. WYPOSAŻENIE KABINY WEWNATRZ:
 Tapicerka tekstylna, siedzenia tekstylne, panele drzwi z tworzyw sztucznych,
 Pełny zestaw wskaźników,
 skórzane pokrycie koła kierownicy
 Centralny zamek z pilotem,
 Podłokietnik fotela kierowcy ,
 Wywietrznik dachowy,
 Postojowe ogrzewanie kabiny niezależne od pracy silnika,
 Radioodtwarzacz CD, antena FM/AM, min 2 głośniki,
 Fotel kierowcy komfortowy,
 Fotel pasażera standardowy,
 Elektrycznie sterowane podnośniki szyb,
 Wewnętrzna osłona przeciwsłoneczna ,
 Tempomat,
 Gniazdko 24 i 12 V na tablicy wskaźników,
 Pasy bezpieczeństwa,
 Immobilizer,
 Gaśnica proszkowa min. 2 kg,
 Dwa trójkąty ostrzegawcze,
 Tachograf cyfrowy 1 dniowy zgodny z EC,
 Ogranicznik prędkości do min. 85 km/h,
 Publikacje i wyświetlacz w języku polskim,
 Podnośnik 12 tonowy,
 Kompletny zestaw narzędzi,
 Przewód do pompowania kół długości 5 m,
 Gumowe dywaniki podłogowe,
 Wykładzina pomiędzy fotelami,
1.9. WYPOSAŻENIE KABINY ZEWNĄTRZ:
 Siatka ochronna chłodnicy,
 Zawieszenie kabiny mechaniczno/pneumatyczne,
 Lusterko zewnętrzne z przodu kabiny,
 Lampy asymetryczne,
 Lampy przeciwmgielne w atrapie przedniej,
 Okablowanie do lamp rotacyjnych,
 Pneumatyczny sygnał ostrzegawczy,
 Okablowanie do anteny CB,
 Kolor kabiny zielony (RAL 6017) lub zbliżony, drzwi oznakowane logo CZG R-XXI
 Lusterka zewnętrzne elektrycznie podgrzewane (wsteczne i szerokokątne po obu
stronach), lusterka wsteczne elektrycznie sterowane,
1.10. UKŁAD HAMULCOWY:
 Hamulce tarczowe,
 Elektroniczny system hamulcowy ABS, możliwość rozłączania ręcznego systemu
EBS
1.11. KOŁA I OPONY:


Stalowe obręcze kół,
Koło zapasowe,
1.12. WYPOSAŻENIE DODATKOWE:
 CB radio ze standardem PL i UE,
 Plafon świetlny na dachu kabiny (tzw. koguty),
 klucz do odkręcania kół.
 Pokrowce ochronne na fotele.
 Dźwiękowy sygnał ostrzegawczy załączonego biegu wstecznego.
 2x trójkąt ostrzegawczy, kamizelka, apteczka.
 Pistolet pneumatyczny wraz przewodem o długości 3m z szybko złączką
zainstalowany w kabinie do układu pneumatycznego.
 Osłony tylnych lamp zespolonych ochraniające przed uszkodzeniami
mechanicznymi.
1.13. Zabudowa hakowa (kontenerowa):
 Osłona bloku zaworowego wykonana z aluminiowej blachy ryflowanej,
 Zabudowa hakowa dla długość kontenerów 4650 – 6900mm; kontenery
wykonane zgodnie z normą DIN 30722,
 Wysokość zaczepu haka (wg std. DIN)
 wysokość haka regulowana (ręcznie lub pneumatycznie)

hak przykręcany zamiast spawanego
 Urządzenie hakowe o udźwigu nie mniejszym niż 30 Mg.
 Teleskopowe hydraulicznie ramię główne .
 Funkcje robocze: wciąganie/zestawianie, wywrót, teleskopowanie
 równoległy ruch przesuwania poziomego i wywrotu kontenera uruchamiany
jednym przyciskiem na panelu sterowania
 funkcja miękkiego osiadania kontenera .
 Grawitacyjne zabezpieczenie eliptyczne haka.
 Układ elektronicznego sterowania funkcjami urządzenia
 Sterowanie elektroniczne urządzenia hakowego z kabiny kierowcy z dodatkowym
bezpośrednim sterowaniem na zewnątrz pojazdu oraz z możliwością sterowania
urządzenia hakowego drogą radiową z odległości max. nie mniejszej niż 10m.
 przewód umożliwiający obsługę urządzenia hakowego spoza kabiny
 Konsola sterowania umieszczona ergonomicznie w kabinie samochodu.
 Hydrauliczna blokada kontenera - z sygnalizacją położenia
(wewnętrzna/zewnętrzna - zgodna ze standardem DIN 30722).
 Dwa reflektory halogenowe oświetlające pole pracy urządzenia.
 Układ minimum 4 rolek prowadzących kontener po ramie urządzenia.(min.2 z
tyłu)
 Zaczep hakowy wykonany ze stali o niskiej ścieralności.
 Zawór główny ze sterowaniem oraz kompletna instalacja hydrauliczna.
 Panel informacyjny, wyposażony w świetlną informacje o położeniu blokady
kontenera, ramienia głównego oraz blokady zawieszenia.
 Dokumentacja potwierdzająca zgodność z normami CE;
 Urządzenie musi posiadać: deklarację zgodności (CE), katalog części zamiennych,
instrukcję obsługi i gwarancję w j. polskim.
 Gwarancja minimum 24 miesiące.
 Montaż wraz z odbiorem UDT
 przewód umożliwiający obsługę urządzenia hakowego spoza kabiny
 Funkcja uniemożliwiająca przesunięcie kontenera bez jego odblokowania
 ostrzegawczy sygnał dźwiękowy informujący o niezłożonej ramie pośredniej

ostrzegawczy sygnał dźwiękowy informujący o niezapiętej blokadzie
hydraulicznej kontenera
 dodatkowy wyłącznik awaryjny STOP do montażu wewnątrz lub na zewnątrz
pojazdu.
 Siłowniki blokady resorów.
 Dokumentacja UDT dopuszczająca do eksploatacji.
1.14. WARUNKI SERWISU I GWARANCJI:
 Bezpłatny serwis w okresie trwania gwarancji na min. 24 miesiące (dla
samochodu oraz urządzenia hakowego) bez limitu kilometrów, obejmujący pełny
zakres obsługi, przeglądów i napraw (wraz z transportem i wymianą części
zamiennych i innych zużywalnych elementów bądź materiałów eksploatacyjnych
dojazdami, robocizną itp.).
 W zakres serwisu wymienionego powyżej wchodzi m.in.:
- wykonanie okresowych kontroli i przeglądów w oparciu o zalecenia
producenta,
- wykonywanie napraw będących następstwem zużycia pojazdu przy
normalnym, prawidłowym użytkowaniu pojazdu,
- koszty napraw i przeglądów akumulatorów dostarczonych przez sieć
serwisową,
- uzupełnianie oleju, płynu chłodniczego i dodatków przeciwdziałających
zamarzaniu w trakcie okresowych przeglądów objętych umową,
- Wymiana lub uzupełnienie płynów eksploatacyjnych z tytułu ich ubytków
lub utraty swoich właściwości, będących konsekwencją awarii innych
podzespołów podlegających naprawie gwarancyjnej
- wymiana żarówek i bezpieczników, opasek zaciskowych w trakcie
okresowych przeglądów objętych umową,
- koszty holowania pojazdu oraz koszty dojazdu mechanika na miejsce
awarii.
- W zakres czynności serwisowych objętych gwarancją nie wchodzi jedynie
wymiana opon.
1.15. POJAZD MUSI POSIADAĆ:
 Pełną instrukcję obsługi w języku polskim.
 Świadectwo homologacji podwozia oraz niezbędne dokumenty do rejestracji
pojazdu ważne na dzień przekazania samochodu.
 Niezbędne regulacje i pomiary dopuszczające samochód do użytkowania,
niezbędną dokumentację w języku polskim i pozwolenia określone prawem dla
eksploatacji
 Dokumentacja umożliwiająca rejestrację pojazdu (homologacja lub świadectwo
badania jednostkowego), badanie UDT.
 Ubezpieczenie OC i AC na 30 dni od dnia podpisania protokołu przekazania
pojazdu.
1.16. DODATKOWE CZYNNOŚCI:
 Przeprowadzenie szkolenia wyznaczonych pracowników w zakresie prawidłowego
i bezpiecznego eksploatowania pojazdu.
