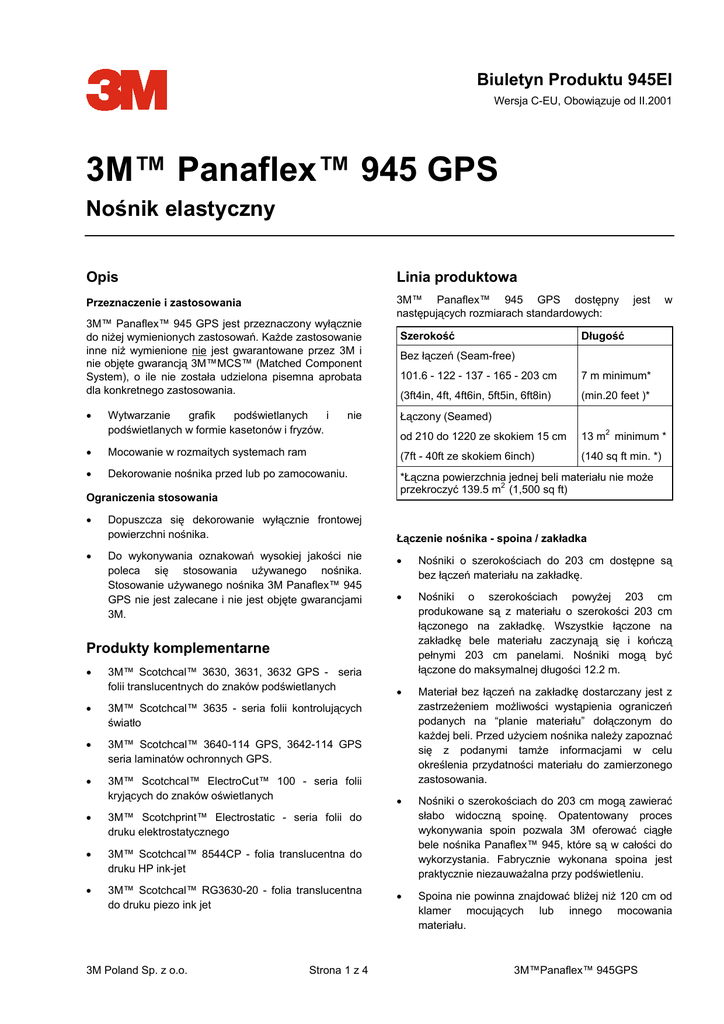

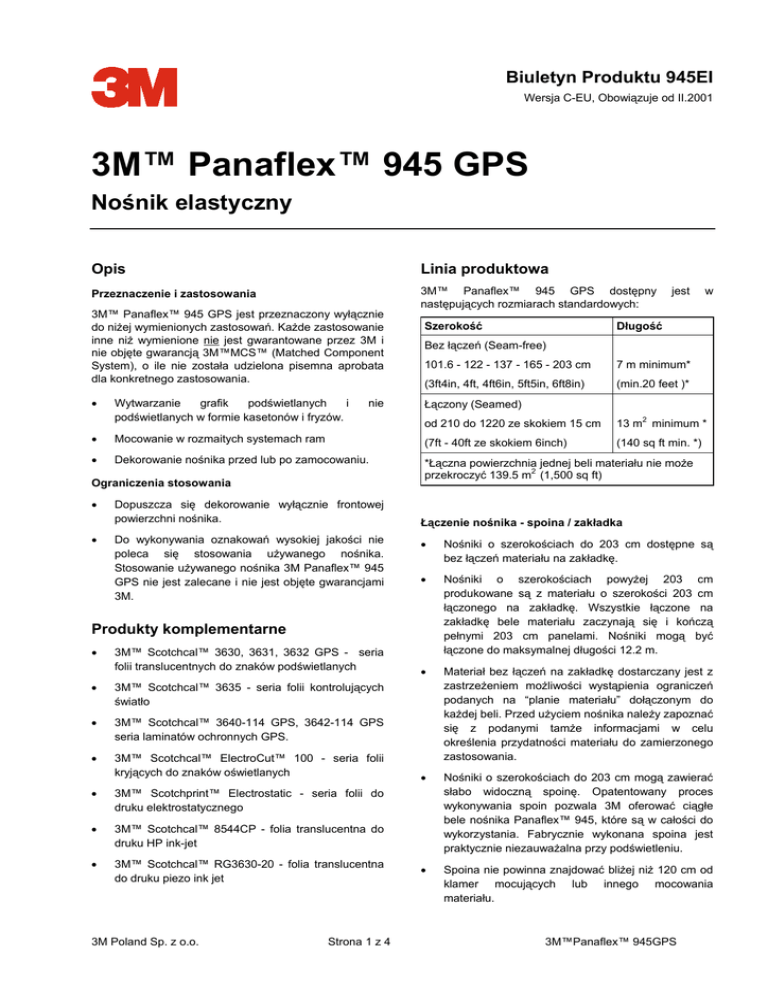

3M™ Panaflex™ 945 GPS

Biuletyn Produktu 945EI
Wersja C-EU, Obowiązuje od II.2001
3M™ Panaflex™ 945 GPS
Nośnik elastyczny
Opis
Linia produktowa
Przeznaczenie i zastosowania
3M™ Panaflex™ 945 GPS dostępny
następujących rozmiarach standardowych:
3M™ Panaflex™ 945 GPS jest przeznaczony wyłącznie
do niżej wymienionych zastosowań. Każde zastosowanie
inne niż wymienione nie jest gwarantowane przez 3M i
nie objęte gwarancją 3M™MCS™ (Matched Component
System), o ile nie została udzielona pisemna aprobata
dla konkretnego zastosowania.
•
Wytwarzanie
grafik
podświetlanych
i
podświetlanych w formie kasetonów i fryzów.
nie
Szerokość
jest
Długość
Bez łączeń (Seam-free)
101.6 - 122 - 137 - 165 - 203 cm
7 m minimum*
(3ft4in, 4ft, 4ft6in, 5ft5in, 6ft8in)
(min.20 feet )*
Łączony (Seamed)
od 210 do 1220 ze skokiem 15 cm
13 m2 minimum *
(140 sq ft min. *)
•
Mocowanie w rozmaitych systemach ram
(7ft - 40ft ze skokiem 6inch)
•
Dekorowanie nośnika przed lub po zamocowaniu.
*Łączna powierzchnia jednej beli materiału nie może
przekroczyć 139.5 m2 (1,500 sq ft)
Ograniczenia stosowania
•
•
Dopuszcza się dekorowanie wyłącznie frontowej
powierzchni nośnika.
Do wykonywania oznakowań wysokiej jakości nie
poleca się stosowania używanego nośnika.
Stosowanie używanego nośnika 3M Panaflex™ 945
GPS nie jest zalecane i nie jest objęte gwarancjami
3M.
Łączenie nośnika - spoina / zakładka
•
Nośniki o szerokościach do 203 cm dostępne są
bez łączeń materiału na zakładkę.
•
Nośniki o szerokościach powyżej 203 cm
produkowane są z materiału o szerokości 203 cm
łączonego na zakładkę. Wszystkie łączone na
zakładkę bele materiału zaczynają się i kończą
pełnymi 203 cm panelami. Nośniki mogą być
łączone do maksymalnej długości 12.2 m.
•
Materiał bez łączeń na zakładkę dostarczany jest z
zastrzeżeniem możliwości wystąpienia ograniczeń
podanych na “planie materiału” dołączonym do
każdej beli. Przed użyciem nośnika należy zapoznać
się z podanymi tamże informacjami w celu
określenia przydatności materiału do zamierzonego
zastosowania.
•
Nośniki o szerokościach do 203 cm mogą zawierać
słabo widoczną spoinę. Opatentowany proces
wykonywania spoin pozwala 3M oferować ciągłe
bele nośnika Panaflex™ 945, które są w całości do
wykorzystania. Fabrycznie wykonana spoina jest
praktycznie niezauważalna przy podświetleniu.
•
Spoina nie powinna znajdować bliżej niż 120 cm od
klamer mocujących lub innego mocowania
materiału.
Produkty komplementarne
•
3M™ Scotchcal™ 3630, 3631, 3632 GPS - seria
folii translucentnych do znaków podświetlanych
•
3M™ Scotchcal™ 3635 - seria folii kontrolujących
światło
•
3M™ Scotchcal™ 3640-114 GPS, 3642-114 GPS
seria laminatów ochronnych GPS.
•
3M™ Scotchcal™ ElectroCut™ 100 - seria folii
kryjących do znaków oświetlanych
•
3M™ Scotchprint™ Electrostatic - seria folii do
druku elektrostatycznego
•
3M™ Scotchcal™ 8544CP - folia translucentna do
druku HP ink-jet
•
3M™ Scotchcal™ RG3630-20 - folia translucentna
do druku piezo ink jet
3M Poland Sp. z o.o.
Strona 1 z 4
w
3M™Panaflex™ 945GPS
UWAGA!
W razie samodzielnego łączenia nośnika na zakładkę
nie należy używać materiału zawierającego spoiny.
Łączenia na zakładkę nie mogą być stosowane do
łączenia materiału zawierającego spoiny.
Łączenie standardowe
Nośniki o szerokościach większych od 203 cm
wykonywane
są
na
zamówienie
z
użyciem
standardowego połączenia na zakładkę. Połączenie
takie musi znajdować się w odległości co najmniej 45 cm
od osprzętu napinającego, dla uniknięcia powstawania
silnych naprężeń połączenia przy naporze wiatru.
Elementem wzmacniającym barwiony na biało winyl
jest siatka poliestrowa.
•
Dzięki zastosowaniu powierzchniowej warstwy
ochronnej GPS (Graphic Protection System)
3M™Panaflex™ 945 EI cechuje się zmniejszoną
zdolnością do akumulacji zanieczyszczeń oraz
ułatwionym czyszczeniem i konserwacją.
•
Powierzchnia nośnika jest biała, strona frontowa
gładka i półbłyszcząca, o połysku dopasowanym do
połysku folii translucentnych serii 3M™ Scotchcal™
3630.
Oświadczenie spodziewanej trwałości oparte jest na
wartościach reprezentatywnych, uzyskanych w czasie
testów w Europie. Na osiąganą rzeczywistą trwałość
mają wpływ skrajne warunki nasłonecznienia i
prawidłowa okresowa konserwacja nośnika. Gwarancja
nie obejmuje grafik wykonanych na tylnej stronie
nośnika.
Nośnik Panaflex™ 945 GPS jest trwałym,
elastycznym, translucentnym (przepuszczającym i
rozpraszającym światło), stabilnym wymiarowo,
wylewanym materiałem winylowym.
•
Dla odróżnienia od występujących na rynku innych
nośników elastycznych, 3M™Panaflex™ 945 GPS
posiada oznakowanie identyfikacyjne widoczne na
jego tylnej stronie.
Trwałość efektywna
Charakterystyka
•
•
Poniższa tabela podaje trwałość efektywną, jakiej należy
oczekiwać pod warunkiem wykonania i konserwacji
oznakowania zgodnie z zalecanymi przez 3M
procedurami z wykorzystaniem wymienionych powyżej
produktów komplementarnych.
Okres gwarancji 3M™ MCS™
Panaflex™945 z folią: Ekspozycj
a
3630 z wyjątkiem
-121/-131/-141
Strefa 1
+3640/3642 Strefa 2
+3640/3642 Strefa3
+3640/3642
V
H
10
4
12
6
7
3
9
5
5
2
7
4
Tylko
V
5
7
4
6
3
5
3635-20/-22
V
H
10
4
12
6
7
3
9
5
5
2
7
4
3635-91
V
H
9
-
11
6
6
-
8
4
4
-
6
3
3630
-121/-131/141
Strefa1 - Europa Północna i Centralna, Strefa2 - Europa Śródziemnomorska, Strefa 3- Afryka Północna i Bliski Wschód
V - Ekspozycja pionowa lub odchylona od pionu do 10o.
H - Ekspozycja pozioma lub odchylona od pionu o więcej niż 10o.
Przetwarzanie
Niniejszy biuletyn nie zawiera szczegółowych instrukcji
naklejania wybranych folii Scotchcal™ na nośnik
Panaflex™ 945 GPS, które zawarte są w Biuletynie
Instrukcyjnym 5.9.
Stosowanie
Nie dopuszcza się instalowania nośnika Panaflex™ 945
3M Poland Sp. z o.o.
Strona 2 z 4
GPS w temperaturach otoczenia poniżej 8°C, kiedy
konieczne jest zaginanie, krępowanie, marszczenie,
fałdowanie formowanie materiału do ostrych naroży
elementów konstrukcyjnych. W niskich temperaturach
nośnik i naklejone na nim folie stają się sztywniejsze,
mniej elastyczne, co może powodować ich uszkadzanie.
Dokładne instrukcje napinania gotowego nośnika podane
są w Biuletynie Instrukcyjnym 6.3, jak również warunki
otoczenia w jakich powinny się te czynności odbywać.
Nieprzestrzeganie wymagań podanych w tym biuletynie
może spowodować uszkodzenie nośnika i utratę
3M™Panaflex™ 945GPS
gwarancji.
Charakterystyka
Czyszczenie i konserwacja
Zaleca się czyszczenie co najmniej raz w roku.
Jakkolwiek z uwagi na warunki lokalne może być
wymagane częstsze czyszczenie dla utrzymania
wysokiej odporności nośnika na zabrudzenia.
Zalecenia sposobu czyszczenia podane są w Biuletynie
Instrukcyjnym 6.1.
W przypadku aplikacji o dużych wymiarach (np.
powierzchni powyżej 25m2, wysokości ponad 3.3m,
szerokości większej od 7.5m), kiedy nośniki były
napinane w okresie chłodnym (poniżej 8°C) może zajść
potrzeba zwiększenia napięcia lica w okresie wyższych
temperatur. W celu uniknięcia tego zjawiska nie poleca
się mocowania nośników w niskich temperaturach
(poniżej 8°C).
W tabeli podane są wartości przykładowe, typowe dla
produktu, lecz nie mogą być one podstawą do
umieszczania w specyfikacjach.
Poniższe wartości odnoszą się do niedekorowanego
nośnika z wyjątkiem *), kiedy na nośniku naklejona jest
folia SC3630.
Parametr
Temperatury stosowania
–45°C to 77°C
Transmisja światła
26% ± 2%
Wytrzymałość:
Rozdarcie wzdłużne
15 kg/cm min
Rozdarcie poprzeczne
20 kg/cm min
Naprawa
Rozciąganie
W razie przecięcia lub przedziurawienia nośnika ostrym
przedmiotem, może zostać on naprawiony za pomocą
zestawu naprawczego i sposobu opisanego w Biuletynie
Instrukcyjnym 6.1/6.2. Rozmiar uszkodzenia decyduje o
celowości naprawy bądź wymiany uszkodzonego
nośnika.
Spoiny (min.)
Z uwagi na spójność i wytrzymałość nośnika Panaflex™
945 GPS, przecięcia, rozdarcia lub przebicia nie będą
się samoistnie powiększały.
Wartość
26.6 kg/cm min
9 kg/cm min
Grubość
0.05 cm ± 0.005 mm
Gramatura
670 gram / m2
Stabilność wymiarowa
0.26 cm / 1 m
Odporność na uderzenia
Bez penetracji
Stopień palności (CNBOP)
niezapalny
Połysk (60°)
Transport i przechowywanie
Stopień bieli (odbicie)
Gotowe nośniki z grafiką należy przenosić luźno
nawinięte. stroną dekorowaną na zewnątrz na rolkę o
średnicy co najmniej 8 cm - przy jednej warstwie
naklejonej na nośnik folii i 15 cm przy grafice
wielowarstwowej.
Barwa (odbicie)
Jeżeli grafika znajduje się po stronie wewnętrznej, folia
może zostać nieodwracalnie uszkodzona; powoduje to
utratę gwarancji.
17.5 ± 10
W.I.=110 ± 10
CIELAB L*=90,
a*=+7.0, b*=–11.5
Zastrzeżenia
Niniejszy biuletyn
techniczne.
zawiera
wyłącznie
informacje
Gotowe rolki powinno się zabezpieczyć przed
rozwinięciem wyłącznie paskami folii transportowej (ang.
prespacing), a nie taśmy maskującej (ang. premasking),
gdyż kleje niektórych taśm maskujących mogą
spowodować zanieczyszczenie nośnika.
Wszelkie zastrzeżenia gwarancji i odpowiedzialności
związane
z
produktem
będącym
przedmiotem
niniejszego biuletynu są uregulowane przez warunki i
zasady sprzedaży z zastrzeżeniem obowiązujących
przepisów prawnych, jeżeli mają one zastosowanie.
Zarówno przygotowany zgodnie z zaleceniami, jak i
surowy nośnik Panaflex™ 945 GPS może być
przechowywany do 3 lat w chłodnym i suchym otoczeniu,
z dala od bezpośredniego światła słonecznego,
przełożone papierem woskowanym.
Przed zastosowaniem produktu lub procedur, użytkownik
zobowiązany jest do określenia ich przydatności zgodnie
ich przeznaczeniem lub zamierzeniami, przejmując na
siebie wszelkie ryzyko i odpowiedzialność jakakolwiek by
nie była z tym związana
3M Poland Sp. z o.o.
Strona 3 z 4
3M™Panaflex™ 945GPS
Publikacje związane
Poniżej podana
technicznych 3M.
jest
lista
związanych
Temat
publikacji
Numer
Biuletyn Produktu
3M™ Scotchcal™
translucentnych
3630
-
folii
3630
3M™ Scotchcal™ 3640GPS/3642 GPS seria laminatów ochronnych GPS
3640
3M™ Scotchcal™ 3635
kontrolujących światło
folii
3635
3M™ Scotchcal™ 3632 GPS - seria folii
translucentnych GPS
3632
3M™ Scotchcal™ ElectroCut™ 100 - seria
folii ploterowych
100
-
seria
seria
Biuletyn Instrukcyjny
Projektowanie znaków
2.2, 2.3
Zastosowania
4.5, 5.9,
5.10,
5.17
Przechowywanie, konserwacja, naprawa.
Instalacja klamer napinających
6.1, 6.2
6.3
Gwarancje
Ogólnoświatowe Gwarancje 3M™ MCS™
(Matched Component System)
Pomoc Techniczna
W razie pytań lub wątpliwości związanych ze
stosowaniem materiałów 3M do reklamy wizualnej,
prosimy kontaktować się z Serwisem Technicznym
3M Poland Sp. z o.o.
Al. Katowicka 117
05-830 Nadarzyn, Kajetany
tel. (22) 7396000
fax (22) 7396001
e-mail: [email protected]
