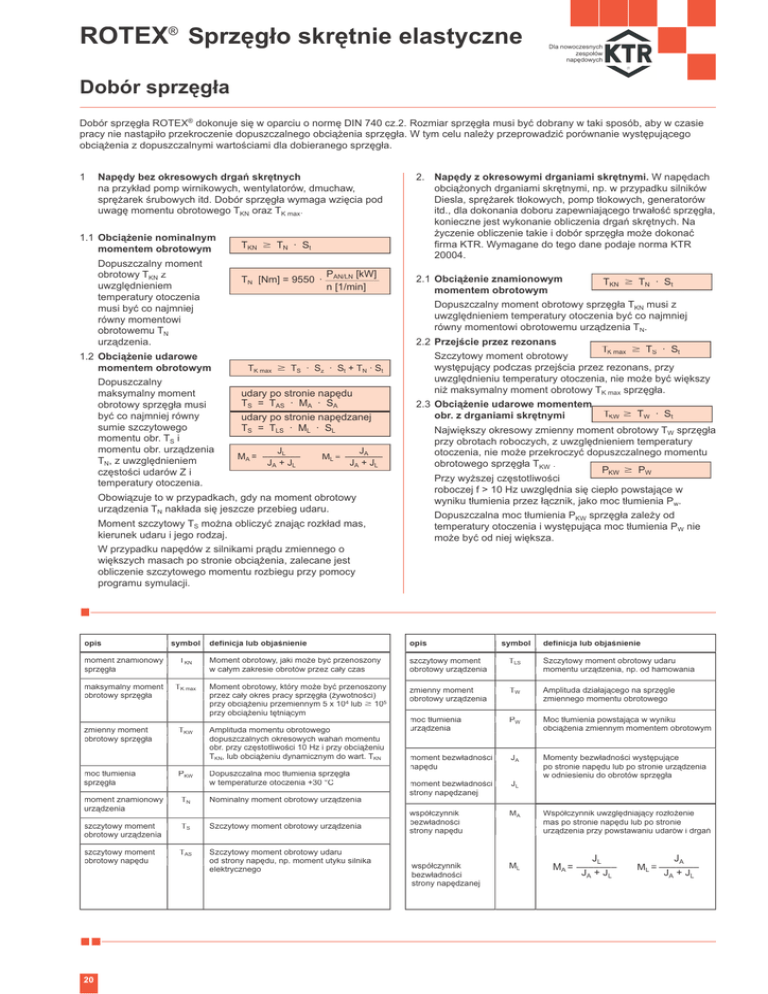

ROTEX® Sprzęgło skrętnie elastyczne
Dobór sprzęgła
Dla nowoczesnych
zespołów
napędowych
Dobór sprzęgła ROTEX® dokonuje się w oparciu o normę DIN 740 cz.2. Rozmiar sprzęgła musi być dobrany w taki sposób, aby w czasie
pracy nie nastąpiło przekroczenie dopuszczalnego obciąŜenia sprzęgła. W tym celu naleŜy przeprowadzić porównanie występującego
obciąŜenia z dopuszczalnymi wartościami dla dobieranego sprzęgła.
1
Napędy bez okresowych drgań skrętnych
na przykład pomp wirnikowych, wentylatorów, dmuchaw,
spręŜarek śrubowych itd. Dobór sprzęgła wymaga wzięcia pod
uwagę momentu obrotowego TKN oraz TK max.
1.1 ObciąŜenie nominalnym
momentem obrotowym
Dopuszczalny moment
obrotowy TKN z
uwzględnieniem
temperatury otoczenia
musi być co najmniej
równy momentowi
obrotowemu TN
urządzenia.
TKN ⱖ TN · St
PAN/LN [kW]
TN [Nm] = 9550 · ––––––––––
n [1/min]
1.2 ObciąŜenie udarowe
momentem obrotowym
Dopuszczalny
maksymalny moment
obrotowy sprzęgła musi
być co najmniej równy
sumie szczytowego
momentu obr. TS i
momentu obr. urządzenia
TN, z uwzględnieniem
częstości udarów Z i
temperatury otoczenia.
2. Napędy z okresowymi drganiami skrętnymi. W napędach
obciąŜonych drganiami skrętnymi, np. w przypadku silników
Diesla, spręŜarek tłokowych, pomp tłokowych, generatorów
itd., dla dokonania doboru zapewniającego trwałość sprzęgła,
konieczne jest wykonanie obliczenia drgań skrętnych. Na
Ŝyczenie obliczenie takie i dobór sprzęgła moŜe dokonać
firma KTR. Wymagane do tego dane podaje norma KTR
20004.
2.1 ObciąŜenie znamionowym
momentem obrotowym
Dopuszczalny moment obrotowy sprzęgła TKN musi z
uwzględnieniem temperatury otoczenia być co najmniej
równy momentowi obrotowemu urządzenia TN.
2.2 Przejście przez rezonans
TK max ⱖ TS · St
Szczytowy moment obrotowy
występujący podczas przejścia przez rezonans, przy
uwzględnieniu temperatury otoczenia, nie moŜe być większy
niŜ maksymalny moment obrotowy TK max sprzęgła.
TK max ⱖ TS · Sz · St + TN · St
udary po stronie napędu
TS = TAS · MA · SA
udary po stronie napędzanej
TS = TLS · ML · SL
JL
MA = –––––––
JA + JL
2.3 ObciąŜenie udarowe momentem
obr. z drganiami skrętnymi
JA
ML = –––––––
JA + JL
Dopuszczalna moc tłumienia PKW sprzęgła zaleŜy od
temperatury otoczenia i występująca moc tłumienia PW nie
moŜe być od niej większa.
Moment szczytowy TS moŜna obliczyć znając rozkład mas,
kierunek udaru i jego rodzaj.
W przypadku napędów z silnikami prądu zmiennego o
większych masach po stronie obciąŜenia, zalecane jest
obliczenie szczytowego momentu rozbiegu przy pomocy
programu symulacji.
symbol
definicja lub objaśnienie
opis
Moment obrotowy, jaki moŜe być przenoszony
w całym zakresie obrotów przez cały czas
szczytowy moment
obrotowy urządzenia
TLS
Szczytowy moment obrotowy udaru
momentu urządzenia, np. od hamowania
zmienny moment
obrotowy urządzenia
TW
Amplituda działającego na sprzęgle
zmiennego momentu obrotowego
moc tłumienia
urządzenia
PW
Moc tłumienia powstająca w wyniku
obciąŜenia zmiennym momentem obrotowym
moment bezwładności
napędu
JA
moment bezwładności
strony napędzanej
JL
Momenty bezwładności występujące
po stronie napędu lub po stronie urządzenia
w odniesieniu do obrotów sprzęgła
współczynnik
bezwładności
strony napędu
MA
współczynnik
bezwładności
strony napędzanej
ML
moment znamionowy
sprzęgła
TKN
maksymalny moment
obrotowy sprzęgła
TK max
Moment obrotowy, który moŜe być przenoszony
przez cały okres pracy sprzęgła (Ŝywotności)
przy obciąŜeniu przemiennym 5 x 104 lub ⱖ 105
przy obciąŜeniu tętniącym
zmienny moment
obrotowy sprzęgła
TKW
Amplituda momentu obrotowego
dopuszczalnych okresowych wahań momentu
obr. przy częstotliwości 10 Hz i przy obciąŜeniu
TKN, lub obciąŜeniu dynamicznym do wart. TKN
moc tłumienia
sprzęgła
PKW
Dopuszczalna moc tłumienia sprzęgła
w temperaturze otoczenia +30 °C
moment znamionowy
urządzenia
TN
Nominalny moment obrotowy urządzenia
szczytowy moment
obrotowy urządzenia
TS
Szczytowy moment obrotowy urządzenia
szczytowy moment
obrotowy napędu
TAS
Szczytowy moment obrotowy udaru
od strony napędu, np. moment utyku silnika
elektrycznego
20
TKW ⱖ TW · St
Największy okresowy zmienny moment obrotowy TW sprzęgła
przy obrotach roboczych, z uwzględnieniem temperatury
otoczenia, nie moŜe przekroczyć dopuszczalnego momentu
obrotowego sprzęgła TKW .
PKW ⱖ PW
Przy wyŜszej częstotliwości
roboczej f > 10 Hz uwzględnia się ciepło powstające w
wyniku tłumienia przez łącznik, jako moc tłumienia Pw.
Obowiązuje to w przypadkach, gdy na moment obrotowy
urządzenia TN nakłada się jeszcze przebieg udaru.
opis
TKN ⱖ TN · St
symbol
definicja lub objaśnienie
Współczynnik uwzględniający rozłoŜenie
mas po stronie napędu lub po stronie
urządzenia przy powstawaniu udarów i drgań
JL
MA = –––––––
JA + JL
JA
ML = –––––––
JA + JL
