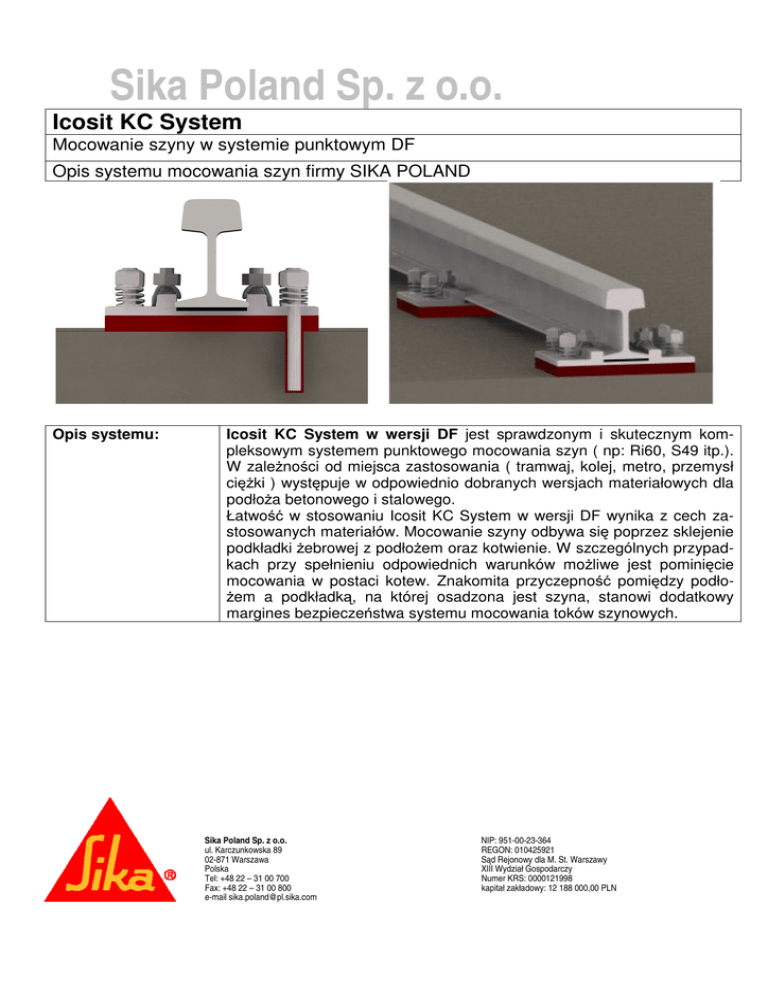

Opis systemu DF

Sika Poland Sp. z o.o.
Icosit KC System
Mocowanie szyny w systemie punktowym DF
Opis systemu mocowania szyn firmy SIKA POLAND
Opis systemu:
Icosit KC System w wersji DF jest sprawdzonym i skutecznym kompleksowym systemem punktowego mocowania szyn ( np: Ri60, S49 itp.).
W zale no ci od miejsca zastosowania ( tramwaj, kolej, metro, przemysł
ci ki ) wyst puje w odpowiednio dobranych wersjach materiałowych dla
podło a betonowego i stalowego.
Łatwo w stosowaniu Icosit KC System w wersji DF wynika z cech zastosowanych materiałów. Mocowanie szyny odbywa si poprzez sklejenie
podkładki ebrowej z podło em oraz kotwienie. W szczególnych przypadkach przy spełnieniu odpowiednich warunków mo liwe jest pomini cie
mocowania w postaci kotew. Znakomita przyczepno pomi dzy podłoem a podkładk , na której osadzona jest szyna, stanowi dodatkowy
margines bezpiecze stwa systemu mocowania toków szynowych.
Sika Poland Sp. z o.o.
ul. Karczunkowska 89
02-871 Warszawa
Polska
Tel: +48 22 – 31 00 700
Fax: +48 22 – 31 00 800
e-mail [email protected]
NIP: 951-00-23-364
REGON: 010425921
S d Rejonowy dla M. St. Warszawy
XIII Wydział Gospodarczy
Numer KRS: 0000121998
kapitał zakładowy: 12 188 000,00 PLN
Sika Poland Sp. z o.o.
Zastosowanie:
Icosit KC System w wersji DF znajduje zastosowanie jako system punktowego mocowania w transporcie szynowym dla obci e wywołanych
przejazdem tramwaju, metra, kolei oraz ci kich d wigów i suwnic. Dla
ka dego z obci e stosuje si odpowiedni wersj materiałow .
Podatno spr ysta materiału umo liwia przenoszenie znacznych obci e , bardzo efektywne tłumienie hałasu strukturalnego i powietrznego (do
20 dB) emitowanego z obci onej ruchem szyny oraz przeje d aj cego
taboru. Dodatkowo uzyskujemy du
redukcj wibracji powstaj cych w
wyniku przejazdu taboru. Porównuj c torowisko na podsypce tłuczniowej
na obiekcie mostowym, z bezpo rednim mocowaniem w systemie Icosit
KC System w wersji DF, mo emy zauwa y znacz ce zmniejszenie ci aru torowiska. W wyniku tego zmniejszony mo e by wymiar konstrukcji
mostowej, a co za tym idzie znacz ce zmniejszenie ci aru konstrukcji,
kosztów budowy, utrzymania i konserwacji całego obiektu. W tunelach i
na obiektach mostowych bezpo rednie mocowanie torowiska do płyty
podtorza w systemie Icosit KC System w wersji DF umo liwia zmniejszenie wysoko ci skrajni. Zastosowanie materiałów Icosit KC o ró nych
twardo ciach i wielko ciach ugi cia pozwala na równomierne, płynne i
spr yste przej cie przy poł czeniu dwóch typów nawierzchni torowych, o
ró nych ugi ciach ( np. torowisko na tłuczniu i obiekt mostowy ). Ponadto
umo liwia ustawienie niwelety toku szynowego z precyzj równ dokładno ci urz dzenia pomiarowego.
Budowa systemu:
Icosit KC System w wersji DF składa si z:
• Materiału poliuretanowego z grupy Icosit KC 340 lub Icosit KC 330
• Materiału kotwi cego ( Icosit KC 220/60 TX, Sikadur 53 )
• Materiału gruntuj cego ( Icosit KC 330 Primer, Sikadur 53, Icosit
255/277 )
• Podkładki stalowej np. typu P b 60, PT 180
• Kotew stalowych o rednicy ø 20 do 27 mm
Aprobaty systemu:
IBDiM Aprobata techniczna AT/2006-03-1066 Zestaw materiałów Icosit
KC System do wykonywania spr ystego mocowania lub podparcia szyn.
wiadectwo GIK B/99/0103 wa ne bezterminowo.
Strona: 2 / 6
Sika Poland Sp. z o.o.
Wybrane referencje:
Icosit KC System w wersji DF został zastosowany m.in.:
• London Heathrow Express
• London Underground Northern Line
• London Waterloo – Eurostar Terminal
• London Docklands Light Railway
• London Underground, Piccadilly Line
• London Underground, White City Depot
• Toronto Transit Commission
• Vancouver, Skytrain extension
• Remseck – Stacja obsługi – mocowanie bez kotew
• SSB Lausanne Cornavin Stadion
• SSB Basel/Pratteln Stadion
• Carbura, Zürich, mineral oil storage
• VBZ Zürich Paradeplatz
• Heinrichsheim, DB bridge
• Aichach, DB bridge
• Nürnberg, VAG bridge to maintenance yard
• München, DB Gütertunnel
• Nantes tramway, 4 bridges
• Athens, Metro extension
• Budapest BKV Kossuth Square
• Kosice Tram track
• Szczecin, wiadukt Powsta ców Wielkopolskich
• Kraków, ul. Mikołajczyka nad ul. Okulickiego
• Katowice ul. Ko ciuszki
• Gda sk, Rafineria, taca Nalewaków
• Kraków Rondo Srebrnych Orłów
• Dworzec Warszawa Wile ska
• O wi cim Wiadukt ul. Podmostki
• …
Pakowanie:
Wszystkie materiały Sika wchodz ce w skład Icosit KC System s dostarczane przez Sika Poland w oryginalnych opakowaniach
Strona: 3 / 6
Sika Poland Sp. z o.o.
Przechowywanie:
Produkty przechowywane w fabrycznie zamkni tych
nienaruszonych pojemnikach, w suchych pomieszczeniach, w temperaturze + 10 0C do 25 0C najlepiej
u y w ci gu 12 miesi cy od daty produkcji. Chroni
przed mrozem.
Trwało
Mo emy mówi o ponad 30 letniej trwało ci systemu
potwierdzonej niezakłóconym funkcjonowaniem a do
dnia dzisiejszego projektów z pocz tku lat 70 – tych.
Na trwało systemu wpływaj warunki w których
funkcjonuje oraz rzetelno wykonawcy. Sika Poland
zapewnia odpowiedni dobór systemu, doradztwo
techniczne oraz szkolenia dla wykonawców.
:
Dane techniczne*
Baza chemiczna
Dwuskładnikowa ywica poliuretanowa
G sto
Składnik A
~1,00 kg/l
(ISO 2811-1)
Składnik B
~1,23 kg/l
(ISO 2811-1)
A+B
~1,00 kg/l
(ISO 2811-1)
Składnik A
~4,00 Pa s
zgodnie z Z3 DIN, 20°C
Składnik B
~0,26 Pa s
zgodnie z Z3 DIN, 20°C
Lepko
Oporno
Grubo
1.22 109 Ωm
warstwy
(DIN VDE 0100-610 i DIN IEC 93)
Minimum 15 mm / Maksimum 60 mm
Wła ciwo ci mechaniczne
Moduł elastyczno ci
Badanie dla cz stotliwo ci od 1÷100 Hz
Statyczny
Dynamiczny
90 N
35 N
Strona: 4 / 6
Sika Poland Sp. z o.o.
Wytrzymało
na rozci ganie
2,6 N/mm²
(ISO 527)
Twardo
55±5 po 28 dniach
(ISO 868)
~140%
(ISO 527)
Shore A
Wydłu enie
przy zerwaniu
Zale no
ugi cia od
45
Obci enia zgodnie
z DIN 45673
40
30
Belastung [kN]
Obci
enie [kN]
35
25
20
15
10
5
0
0,0
0,2
0,4
0,6
0,8
1,0
1,2
1,4
1,6
Einfederung
Ugi cie
[mm] [mm]
Sztywno statyczna okre lona na podstawie DIN 45673-1. Rozmiary
próbki 360 x 160 x 25 mm
Wielko ugi cia spr ystego c=29 kN/mm wyznaczono metod siecznych, pomi dzy 8 i 32 kN
Rzeczywiste ugi cie spr yste w szynie mo na ustali na podstawie
wielko ci ugi cia spr ystego z krzywej charakterystycznej. Twardo
Shore’a słu y na budowie do identyfikacji materiału lub kontroli procesu
utwardzania.
Odporno
chemiczna
Stała odporno
Woda, woda morska, wi kszo detergentów
Czasowa odporno
Oleje mineralne, olej nap dowy
Odporno krótkotrwała, brak odporno ci
Rozpuszczalniki organiczne (estry, ketony, aromaty) i alkohole, st
kwasy i zasady
Strona: 5 / 6
one
Sika Poland Sp. z o.o.
Odporno
termiczna
-40 ÷ +80°C (krótkotrwała do +150°C)
* Dane techniczne w oparciu o kart techniczn materiału Icosit KC 340/4
