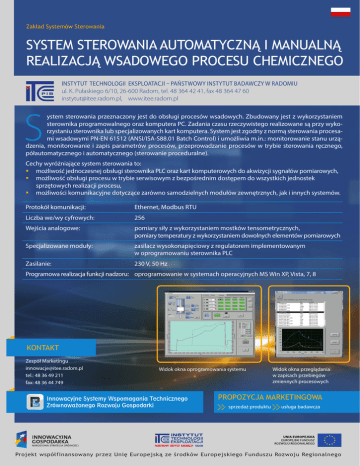

SYSTEM STEROWANIA AUTOMATYCZNĄ I MANUALNĄ
REALIZACJĄ WSADOWEGO PROCESU CHEMICZNEGO
INSTYTUT TECHNOLOGII EKSPLOATACJI – PAŃSTWOWY INSTYTUT BADAWCZY W RADOMIU
ul. K. Pułaskiego 6/10, 26-600 Radom, tel. 48 364 42 41, fax 48 364 47 60
[email protected], www.itee.radom.pl
S
ystem sterowania przeznaczony jest do obsługi procesów wsadowych. Zbudowany jest z wykorzystaniem
sterownika programowalnego oraz komputera PC. Zadania czasu rzeczywistego realizowane są przy wykorzystaniu sterownika lub specjalizowanych kart komputera. System jest zgodny z normą sterowania procesami wsadowymi PN-EN 61512 (ANSI/ISA-S88.01 Batch Control) i umożliwia m.in.: monitorowanie stanu urządzenia, monitorowanie i zapis parametrów procesów, przeprowadzanie procesów w trybie sterowania ręcznego,
półautomatycznego i automatycznego (sterowanie proceduralne).
Cechy wyróżniające system sterowania to:
ƒƒ możliwość jednoczesnej obsługi sterownika PLC oraz kart komputerowych do akwizycji sygnałów pomiarowych,
ƒƒ możliwość obsługi procesu w trybie serwisowym z bezpośrednim dostępem do wszystkich jednostek
sprzętowych realizacji procesu,
ƒƒ możliwości komunikacyjne dotyczące zarówno samodzielnych modułów zewnętrznych, jak i innych systemów.
Protokół komunikacji: Ethernet, Modbus RTU
Liczba we/wy cyfrowych: 256
Wejścia analogowe: pomiary siły z wykorzystaniem mostków tensometrycznych,
pomiary temperatury z wykorzystaniem dowolnych elementów pomiarowych
Specjalizowane moduły: zasilacz wysokonapięciowy z regulatorem implementowanym
w oprogramowaniu sterownika PLC
Zasilanie: 230 V, 50 Hz
Programowa realizacja funkcji nadzoru: oprogramowanie w systemach operacyjnych MS Win XP, Vista, 7, 8
KONTAKT
Zespół Marketingu
[email protected]
tel.: 48 36 49 211
fax: 48 36 44 749
Widok okna oprogramowania systemu
Widok okna przeglądania
w zapisach przebiegów
zmiennych procesowych
PROPOZYCJA MARKETINGOWA
sprzedaż produktu
usługa badawcza
Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego
Control Systems Department
CONTROL SYSTEM FOR AUTOMATIC AND MANUAL
EXECUTION OF A BATCH CHEMICAL PROCESS
INSTITUTE FOR SUSTAINABLE TECHNOLOGIES – NATIONAL RESEARCH INSTITUTE IN RADOM
K. Pulaskiego 6/10, 26-600 Radom, Poland, phone: (00 48 48) 364 42 41, fax: (00 48 48) 364 47 60
[email protected], www.itee.radom.pl
T
he system is intended for batch processes. It consists of a programmable controller and a PC. Real-time tasks are executed using the controller and specialized computer cards. The system complies with the PN-EN
61512 (ANSI/ISA-S88.01 Batch Control) and enables the following operations: the monitoring of the condition of the device, the monitoring and recording of process parameters, the execution of processes in the
manual, semi-automatic and automatic mode (procedural control).
The distinguishing features of the developed control system include the following:
ƒƒ The ability to simultaneously operate the PLC and the PC card to acquire measurement signals;
ƒƒ The ability to support the process in a service mode with the direct access to all hardware;
ƒƒ The communication capabilities of both independent external modules and other systems.
Communication protocol: Ethernet, Modbus RTU,
Digital inputs/outputs: 256
Analogue inputs: Force measurement with strain gauge bridges;
temperature measurement with any measuring elements
Specialised modules: high-voltage power supply unit with a regulator implemented
in the software of the PLC
Power: 230 V, 50 Hz
Programmed execution of the Software in operating systems like MS Win XP, Vista, 7, 8
monitoring function:
CONTACT
Marketing Team
[email protected]
phone: (00 48 48) 36 49 211
fax: (00 48 48) 36 44 749
System software
View of recorded waveforms
of process variables
