projektant generalny

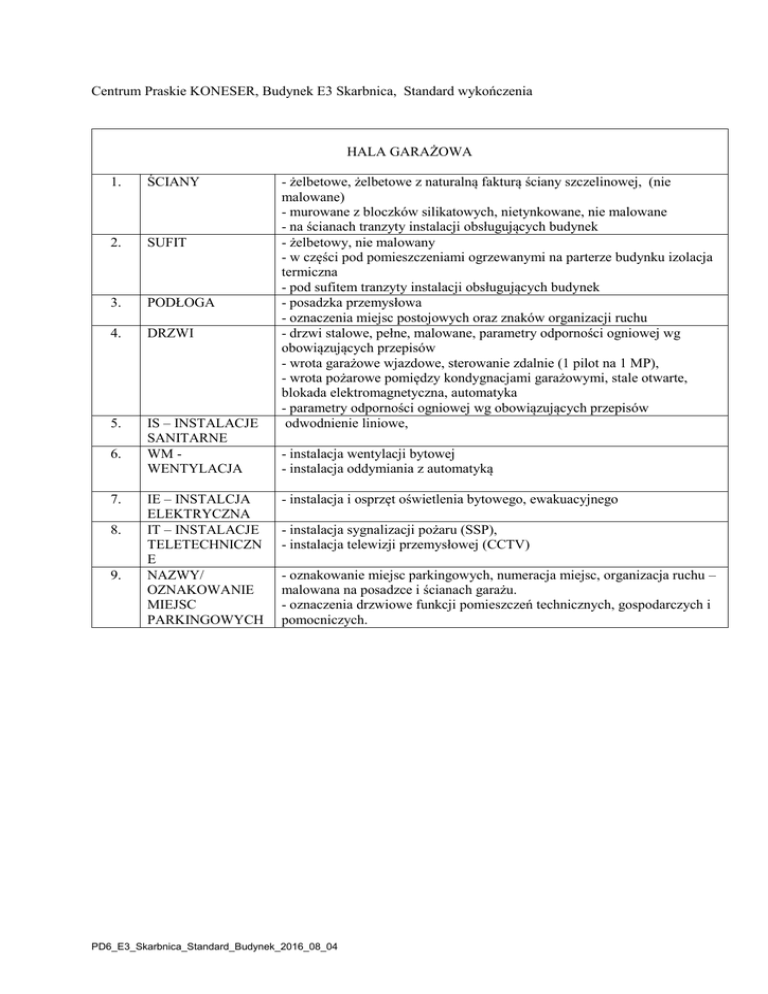

Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia
HALA GARAŻOWA
1.
ŚCIANY
2.
SUFIT
3.
PODŁOGA
4.
DRZWI
5.
IS – INSTALACJE
SANITARNE
WM WENTYLACJA
6.
7.
8.
9.
IE – INSTALCJA
ELEKTRYCZNA
IT – INSTALACJE
TELETECHNICZN
E
NAZWY/
OZNAKOWANIE
MIEJSC
PARKINGOWYCH
- żelbetowe, żelbetowe z naturalną fakturą ściany szczelinowej, (nie
malowane)
- murowane z bloczków silikatowych, nietynkowane, nie malowane
- na ścianach tranzyty instalacji obsługujących budynek
- żelbetowy, nie malowany
- w części pod pomieszczeniami ogrzewanymi na parterze budynku izolacja
termiczna
- pod sufitem tranzyty instalacji obsługujących budynek
- posadzka przemysłowa
- oznaczenia miejsc postojowych oraz znaków organizacji ruchu
- drzwi stalowe, pełne, malowane, parametry odporności ogniowej wg
obowiązujących przepisów
- wrota garażowe wjazdowe, sterowanie zdalnie (1 pilot na 1 MP),
- wrota pożarowe pomiędzy kondygnacjami garażowymi, stale otwarte,
blokada elektromagnetyczna, automatyka
- parametry odporności ogniowej wg obowiązujących przepisów
odwodnienie liniowe,
- instalacja wentylacji bytowej
- instalacja oddymiania z automatyką
- instalacja i osprzęt oświetlenia bytowego, ewakuacyjnego
- instalacja sygnalizacji pożaru (SSP),
- instalacja telewizji przemysłowej (CCTV)
- oznakowanie miejsc parkingowych, numeracja miejsc, organizacja ruchu –
malowana na posadzce i ścianach garażu.
- oznaczenia drzwiowe funkcji pomieszczeń technicznych, gospodarczych i
pomocniczych.
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia Budynku
CZĘŚCI WSPÓLNE BUDYNKU
POMIESZCZENIA TECHNICZNE I KOMÓRKI LOKATORSKIE NA KONDYGNACJI – 1,
POMIESZCZENIE ŚMIETNIKA, POMIESZCZENIE OCHRONY I ADMINISTRACJI
1.
ŚCIANY
2.
SUFIT
3.
POŁOGA
4.
DRZWI
5.
IS – INSTALACJE
SANITARNE
6.
WM –
WENTYLACJA
IE – INSTALACJE
ELEKTRYCZNE
7.
- żelbetowe, żelbetowe z naturalną fakturą ściany szczelinowej, nie
malowane, w śmietniku miejscami ceramika
- murowane z bloczków silikatowych, nietynkowane, nie malowane
- ściany działowe komórek lokatorskich murowane powyżej 2,2m jako
częściowo ażurowe z możliwością zastosowania siatki stalowej
- ściany w pomieszczeniach ochrony i administracji – tynk cementowowapienny, malowany
- żelbetowy, nie malowany
- w części pod pomieszczeniami ogrzewanymi na parterze budynku izolacja
termiczna
- pod sufitem tranzyty instalacji obsługujących budynek
- klapy rewizyjne, zabezpieczenie ppoż wg obowiązujących przepisów
- sufit w pomieszczeniach ochrony i administracji malowany
-posadzka betonowa zatarta lub malowana lub gres,
- w pomieszczeniach śmietnika gres, ze spadkami do kratki ściekowej,
- w pomieszczeniach ochrony posadzka zmywalna, niepyląca
- drzwi stalowe, bezprogowe, pełne, malowane, klamki stalowe, parametry
odporności ogniowej wg obowiązujących przepisów
- drzwi komórek lokatorskich - stalowe, ocynkowane, klamka aluminiowa,
zamek
(1 komplet kluczy na 1 KL)
- w pomieszczeniach śmietnika złączka do węża, zlew gospodarczy,
instalacja wodno-kanalizacyjna, kratka ściekowa w posadzce
- w pomieszczeniach ochrony instalacja wodno - kanalizacyjna z
urządzeniami, instalacja centralnego ogrzewania z grzejnikami płytowymi
- na poziomie garażu zbiornik retencyjny
- instalacja wentylacji bytowej
- instalacja i osprzęt oświetlenia bytowego, ewakuacyjnego, w
pomieszczeniach śmietnika oprawy
- instalacja i osprzęt gniazd wtykowych
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia Budynku
CZĘŚCI WSPÓLNE BUDYNKU
KLATKI SCHODOWE
1.
ŚCIANY
2.
SUFIT
3.
PODŁOGA
4.
DRZWI DO
KLATEK
SCHODOWYCH
DRZWI DO
SZACHTÓW
INSTALACYJNYC
H
PARAPETY
BALUSTRADA
KLATKI
SCHODOWEJ
ELEMENTY
DODATKOWE
DŹWIG
OSOBOWY
IS – INSTALACJE
SANITARNE
IE – INSTALACJE
ELEKTRYCZNE
IT – INSTALACJE
TELETECHNICZN
E
5.
6.
7.
8.
9.
10.
11.
12.
- żelbetowe - malowane lub tynkowane i malowane lub wykończone
betonem,
- na parterze i kondygnacji +1 sufit podwieszony ażurowy lub pełny
- żelbetowy – malowany,
- w przypadku instalacji przechodzących pod sufitem – sufit podwieszony
- biegi i spoczniki do garażu: płytki ceramiczne
- biegi i spoczniki z parteru do lokali mieszkalnych – płytki ceramiczne lub
nastopnice kątowe prefabrykowane
- stalowe parametry odporności ogniowej wg obowiązujących przepisów
- drzwi szachtów instalacyjnych metalowe o odpowiedniej klasie odporności
ogniowej
- konglomerat lub ceramika
- balustrady stalowe,
- oznaczenia drzwiowe z numerami mieszkań,
- Dźwig osobowy, bez maszynowni, na 15 osób, o udźwigu do 1125 kg,
drzwi ze stali nierdzewnej,
- instalacja ogrzewania - grzejniki płytowe
- instalacja i osprzęt oświetlenia bytowego, ewakuacyjnego
- instalacja sterowania oddymianiem
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia Budynku
CZĘŚCI WSPÓLNE BUDYNKU
HOLE WEJŚCIOWE, HOL WINDOWY, KOMUNIKACJA DO LOKALI MIESZKALNYCH
1.
ŚCIANY
2.
SUFIT
3.
PODŁOGA
4.
DRZWI
5.
ŚLUSARKA
ZEWNĘTRZNA
6.
7.
PARAPETY
IS – INSTALACJE
SANITARNE
WM WENTYLACJA
IE – INSTALACJE
ELEKTRYCZNE
8.
9.
-ściany wykończone betonem lub malowane lub tynkowane lub na
fragmentach murowane z cegły lub ceramika artystyczna, lub okładzina z
kraty stalowej
- żelbetowe - malowane lub tynkowane i malowane
- murowane - malowane lub tynkowane i malowane
- zabudowy meblowe, osłony grzejników
- rewizje szachtów - drzwi stalowe malowane.
- żelbetowy – malowany
- elementy sufitów podwieszanych z płyt GK, malowane lub z kraty stalowej
zgrzewanej wraz z oprawami oświetleniowymi
- płyty ceramiczne w wykonaniu antypoślizgowym z cokołami
ceramicznymi, alternatywnie płyty kamienne z granitu w wykonaniu
antypoślizgowym
- cokoły – ceramika lub granit,
- z profili aluminiowych ciepłych, szklone szkłem bezpiecznym, zespolonym
o współczynniku K minimum 1,1 W/m2K.
- pochwyt metalowy,
- drzwi otwierane domofonem i z klucza- drzwi do szachtów instalacyjnych
stalowe o odpowiedniej klasie odporności ogniowej,
- drzwi do komunikacji wewnątrz budynku z profili stalowych malowane
- parametry odporności ogniowej wg obowiązujących przepisów
- ślusarka aluminiowa w systemie szklenia ramowego, szklona szybą w
klasie bezpieczeństwa P4 oraz szybami o wskazanej klasie odporności
ogniowej. Profile aluminiowe powlekane proszkowo
- konglomerat lub ceramika
- instalacja ogrzewania - grzejniki płytowe
- instalacja wentylacji bytowej
- instalacja i osprzęt oświetlenia bytowego, ewakuacyjnego
- instalacja i osprzęt gniazd wtykowych
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia Budynku
WYKOŃCZENIE ZEWNĘTRZNE
MATERIAŁY ELEWACYJNE I WYKOŃCZENIE ZEWNĘTRZNE BUDYNKU
1. CEGŁA LICOWA
- jako materiał
wiodący ścian
elewacji
zewnętrznej
2. PŁYTY
WŁÓKNOCEMEN
TOWE
3. BLACHA
TYTANOWOCYNKOWA
4. TYNK
5. SIATKA/KRATA
STALOWA
6. POSADZKI
TARASÓW,
BALKONÓW I
LOGGI
7. PARAPETY
ZEWNĘTRZNE
8. OBRÓBKI
BLACHARSKIE
- attyki, wyłazy
dachowe, obróbki
balkonów
9. STROPODACH
NIEWENTYLOW
ANY KRYTY
PAPĄ
10. ŚLUSARKA
OKIENNA I
DRZWIOWA
11. PROFILE
STALOWE
12. BALUSTRADY
13. ŚCIANKI
DZIELĄCE
LOGGIE LUB
TARASY
- cegła licowa
- izolacja termiczna - 15 cm wełny mineralnej
- wełna mineralna zintegrowana z izolacją wiatrową
-płyty włóknocementowe na podkonstrukcji
- izolacja termiczna - 15cm wełny mineralnej,
- wełna mineralna zintegrowana z izolacją wiatrową
- wyrób niepalny
- blacha tytanowo-cynkowa , mocowana do sklejki wodoodpornej, na macie
zapewniającej wentylację
- izolacja termiczna - 15cm wełny mineralnej- wełna mineralna
zintegrowana z izolacją wiatrową
- wyrób niepalny
- tynk, system lekki mokry,
- izolacja termiczna - 15 cm styropianu
-bramy w podcieniach wykonane z profili stalowych wypełnionych kratą
stalową
- płytki ceramiczne w wykonaniu antypoślizgowym
- blacha stalowa, ocynkowana, malowana proszkowo
- w miejscach występowania okładziny z blachy tytanowo-cynkowej –
parapety zewnętrzne wykonywane również z blachy tytanowo-cynkowej
- blacha stalowa ocynkowana malowana proszkowo
- w miejscach występowania okładziny z blachy tytanowo-cynkowej –
obróbki blacharskie wykonywane również z blachy tytanowo-cynkowej
- żwir płukany lub papa termozgrzewalna z posypką
- profile aluminiowe, powlekane proszkowo
- klamki i pochwyty - systemowe
- izolacyjność termiczna dla całego zestawu wg współczynnika U = 1,4
W/m2K (nie może przekroczyć max. 1,5 W/m2K)
- listwa i uszczelka - standardowe,
- blacha stalowa ocynkowana, wyprofilowana, malowana proszkowo
- balustrady zaokienne loggi, portfenetrów i balkonów - tafle szklane,
łączniki i pochwyt ze stali lub z kraty stalowej
- przegrody oddzielające-krata zgrzewalna na konstrukcji stalowej lub ze
szkła bezpiecznego w ramce ze stali nierdzewnej
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
Centrum Praskie KONESER, Budynek E3 Skarbnica, Standard wykończenia Budynku
MATERIAŁY ZAGOSPODAROWANIA TERENU
1.
2.
ZIELEŃ NA
PŁYCIE NA
POZIOMIE
PARTERU
NAWIERZCHNIE
- trawa z zasiewu, zieleń ekstensywna, - substrat glebowy z opaską z tłucznia
lub żwiru na styku z elementami budynku lub małej architektury
- na istniejących drogach i ulicach nawierzchnia jezdna, - nawierzchnia
betonowa, miejscami połączona z kostką granitową
- płyta betonowa wylewana na miejscu, barwiona w masie, licowanymi z
powierzchnią betonu
-, donice na zieleń - projektowane indywidualnie elementy betowe lub gotowe
wyroby
3.
ELEMENTY
MEBLI
ZEWNĘTRZNYCH
I MAŁEJ
ARCHITEKTURY
4.
OŚWIETLENIE
ZEWNĘTRZNE
- oprawy terenowe, oświetlenie chodników i niektórych elementów zieleni,
oświetlenie przejść bramowych i wejść do budynków
5.
INNE
- punkt poboru wody do podlewania trawników
PD6_E3_Skarbnica_Standard_Budynek_2016_08_04
