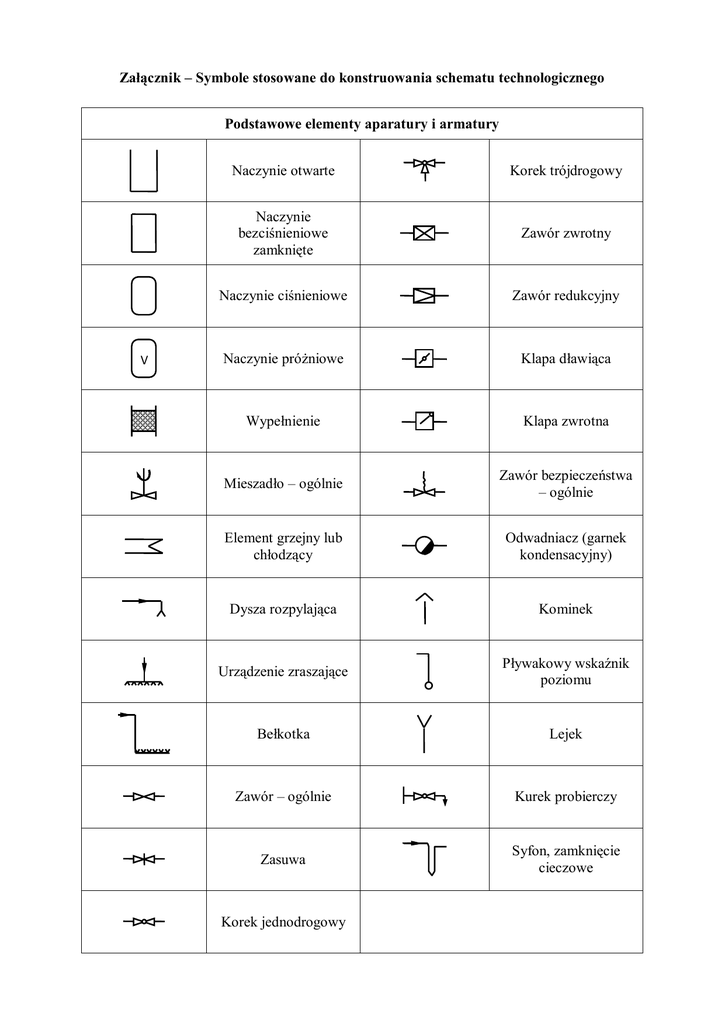

Załącznik – Symbole stosowane do konstruowania schematu technologicznego
Podstawowe elementy aparatury i armatury
V
Naczynie otwarte
Korek trójdrogowy
Naczynie
bezciśnieniowe
zamknięte
Zawór zwrotny
Naczynie ciśnieniowe
Zawór redukcyjny
Naczynie próżniowe
Klapa dławiąca
Wypełnienie
Klapa zwrotna
Mieszadło – ogólnie
Zawór bezpieczeństwa
– ogólnie
Element grzejny lub
chłodzący
Odwadniacz (garnek
kondensacyjny)
Dysza rozpylająca
Kominek
Urządzenie zraszające
Pływakowy wskaźnik
poziomu
Bełkotka
Lejek
Zawór – ogólnie
Kurek probierczy
Zasuwa
Syfon, zamknięcie
cieczowe
Korek jednodrogowy
Urządzenia do magazynowania ciał stałych, cieczy i gazów
Zbiornik otwarty
pionowy
Butla stalowa
Zbiornik otwarty
poziomy
Beczka
Zbiornik
bezciśnieniowy
zamknięty
Zasobnik
jednowysypowy
Zbiornik ciśnieniowy
Zasobnik
wielowysypowy
Zbiornik kulisty
Zbiornik gazu
Skład materiałów
sypkich
Urządzenia do transportu ciał stałych, cieczy i gazów
Pompa – ogólnie
Przenośnik czerpakowy
Wentylator
Przenośnik kubełkowy
Dmuchawa
Przenośnik taśmowy
Sprężarka tłokowa
Przenośnik ślimakowy
Sprężarka wirnikowa
Podnośnik kubełkowy
Smoczek (injektor)
Przenośnik wózkowy
Przetłoczka
Wózek
Cysterna kolejowa lub
samochodowa
Wywrotka
Urządzenia do rozdrabniania i segregowania ciał stałych
Młyn – ogólnie
Dysmembrator
Młyn kulowy
Sito obrotowe
Kruszarka walcowa
Sito potrząsalne
Kruszarka szczękowa
Separator (wialnia)
Gniotownik obiegowy
Dezyntegrator (młyn
palowy)
Urządzenia do dozowania
Miernik cieczy
objętościowy
Dozownik łopatkowy
Miernik wagowy
Dozownik tarczowy
Dozownik materiałów
sypkich, ślimakowy
Urządzenia do mieszania ciał stałych, cieczy oraz ciał stałych z cieczami
Mieszalnik ogólnie
Ugniatarka
Mieszalnik z
mieszadłem pionowym
Mieszalnik z
mieszadłem poziomym
(łopatowy)
Mieszalnik ciśnieniowy
z ogrzewaniem lub
chłodzeniem zewn.
Mieszalnik ciśnieniowy
z ogrzewaniem lub
chłodzeniem wewn.
Mieszalnik bębnowy
Mieszalnik
fluidyzacyjny
Mieszalnik z bełkotką
Mieszalnik z
mieszadłem
ślimakowym –
wstęgowy
Urządzenia do oddzielania ciał stałych i cieczy od gazów
Separator ogólnie
Filtr gazowy – ogólnie
Oddzielacz kropel
Filtr workowy
Cyklon, hydrocyklon
Elektrofiltr
Urządzenia do oddzielania ciał stałych od cieczy i cieczy od cieczy
V
Osadnik, odstojnik
Filtr obrotowy
Odstojnik typu Dorna
Prasa filtracyjna
Klasyfikator – ogólnie
Wirówka filtracyjna
pionowa – ogólnie
Filtr ciśnieniowy
Wirówka osadzająca
pozioma - ogólnie
Filtr próżniowy nucza
Rozdzielacz cieczy
Urządzenia do wymiany ciepła
Wymiennik ciepła –
ogólnie
Wymiennik ciepła
wężownicowy
Wymiennik ciepłą typu
„rura w rurze”
Chłodnica ociekowa
Wymiennik ciepła
płaszczowo – rurowy –
ogólnie
Chłodnica powietrzna
Wymiennik ciepła
płytowy
Chłodnica kominowa
Wyparka ogólnie
Urządzenia do suszenia
V
Suszarka ogólnie
Suszarka bębnowa
Suszarka komorowa
bezciśnieniowa
Suszarka rozpyłowa
Suszarka taśmowa
Suszarka fluidyzacyjna
Suszarka komorowa
ciśnieniowa
Suszarka wirnikowa
Suszarka walcowa
Suszarka półkowotarczowa
Urządzenia do absorpcji, rektyfikacji, ekstrakcji
Kolumna bez
wypełnienia
Kolumna półkowa
ciśnieniowa
Kolumna z
wypełnieniem
bezciśnieniowa
Kolumna wirnikowa
Kolumna półkowa
bezciśnieniowy
Kolumna z
przegrodami
Kolumna z
wypełnieniem
ciśnieniowa
Kolumna pulsacyjna
Urządzenia do krystalizacji
Krystalizator bębnowy
Krystalizator
skrobakowy
Krystalizator
ślimakowy
