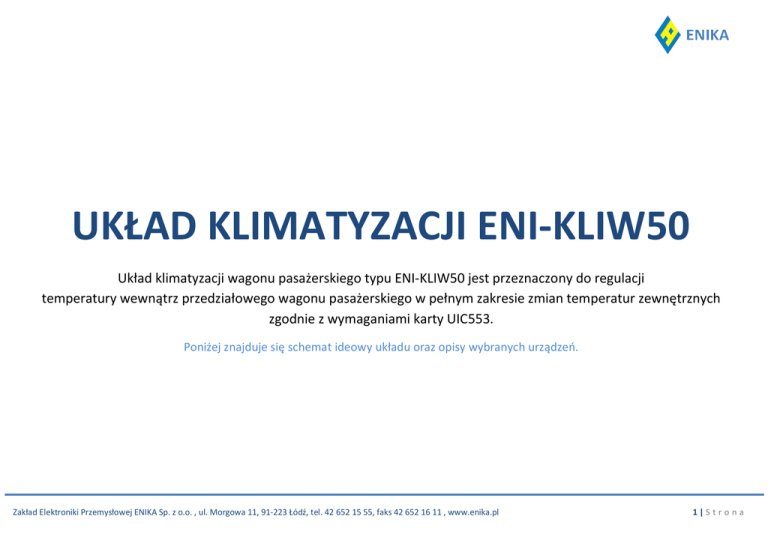

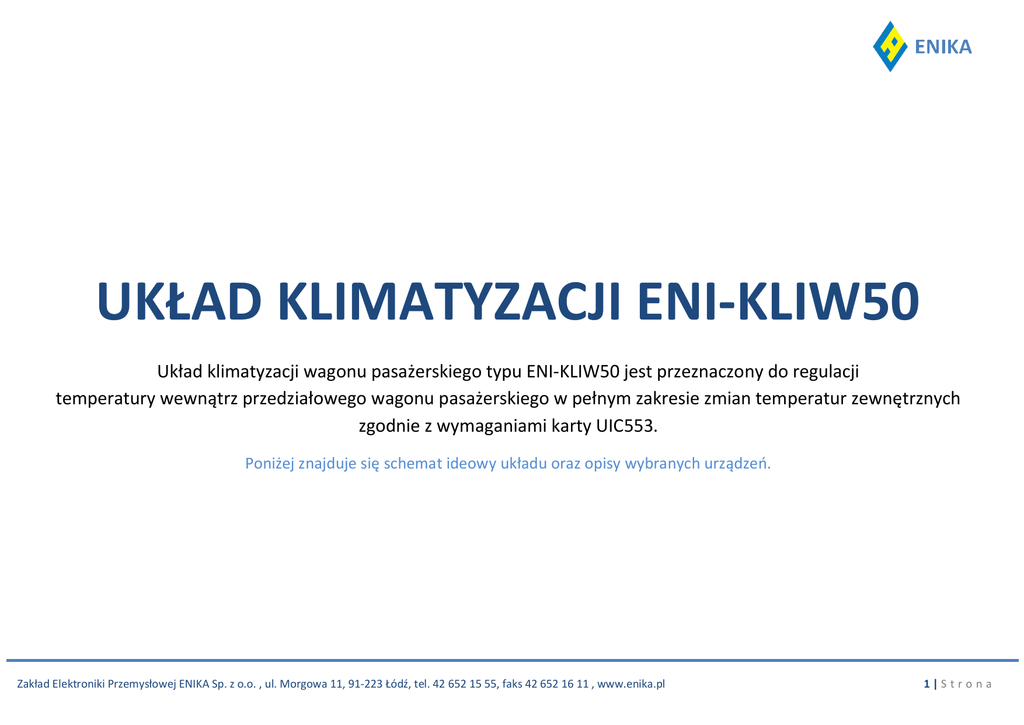

UK AD KLIMATYZACJI ENI-KLIW50
Uk ad klimatyzacji wagonu pasa erskiego typu ENI-KLIW50 jest przeznaczony do regulacji
temperatury wewn trz przedzia owego wagonu pasa erskiego w pe nym zakresie zmian temperatur zewn trznych
zgodnie z wymaganiami karty UIC553.
Poni ej znajduje si schemat ideowy uk adu oraz opisy wybranych urz dze .
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11 , www.enika.pl
1|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
IDEA PO
CZE G ÓWNYCH PODZESPO ÓW SK ADOWYCH
PANEL ENI -PO 240/64
Podgl d parametrów i stanu pracy
Archiwizacja wybranych parametrów i stanów
awaryjnych
RS232
2
24VDC
CAN, 5V
24VDC
3X400VAC
STEROWNIKI PRZEDZIA OWE ENI-SPT1
Zadawanie temperatury przedzia u
Mo liwo odczytu temperatury zewn trznej
Steruje prac dogrzewacza przedzia owego
Dostarczane wraz z stycznikiem dogrzewacza
i czujnikami temperatury przedzia u
3X400VAC
PT100
INNE PODZESPO Y
3X400VAC
Dogrzewacze przedsionka i WC
Czujniki temperatur
Wentylatory wyci gowe WC
TABLICA ROZDZIELCZA ENI-TRN/1
Steruje i zabezpiecza obwody systemu klimatyzacji
Wbudowany sterownik PLC klimatyzacji
Zachowanie istniej cego uk adu pod cze
w wagonie
Mo liwo rozbudowy
Napi cie trakcyjne wg. UIC
CAN
Zasilanie peronowe
24VDC
zasilanie napi ciami zgodnie z UIC
moc 58kW
trójcz onowa budowa
bezg na praca
Moc 1kW/400VAC
Wbudowane zabezpieczenie termiczne
24VDC
3X400VAC
PRZETWORNICA STATYCZNA ENI-PWW3000/50
DOGRZEWACZE PRZEDZIA OWE
3X400VAC
SKRZYNIA KLIMATYZATORA WAG-35 ORAZ PRZEPUSTNICA MIESZAJ CA
moc grzewcza 30 kW
moc ch odnicza 35 kW
napi cie zasilania 3x400VAC
3
ca kowity przep yw powietrza 4000m /h
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
2|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
PRZETWORNICA STATYCZNA ENI-PWW3000/50
MWN (420 kg, 2490x620x501 mm)
MD (750 kg, 1162x799x620mm)
MNN (260 kg, 1950x620x501 mm)
ZASTOSOWANIE
Przetwornica ENI – PWW 3000/50 przeznaczona jest do zasilania obwodów elektrycznych napi ciem przemiennym sinusoidalnym 3x400V-50Hz oraz napi ciem sta ym 28V
w modernizowanych wagonach pasa erskich wyposa onych w klimatyzacj . Urz dzenie ma konstrukcj modu ow dostosowan do zabudowy pod podwoziem wagonu.
PODSTAWOWE DANE TECHNICZNE
1000V - 16 Hz , 1000V – 50Hz, 1500V – 50Hz, 1500V DC, 3000V DC,
Napi cia wej ciowe
3x400V AC (peronowe)
Wyj cie AC 3x400V AC (51,5kW, 50Hz, cos
Wyj cie DC
Moc maks 58 kW
0,8, niesymetria obci enia do 50%)
24V DC (6,5kW, Un=28V, Umax=31V, In=230A, maksymalny pr d
adowania baterii 135A)
Sprawno
ogólna >83%
Temperatura otoczenia -30°C÷+40°C
BUDOWA
Urz dzenie zosta o zabudowane w trzech oddzielnych skrzyniach, stanowi cych modu y funkcjonalne tj.
Modu wysokiego napi cia
MWN
Modu d awika
MD
Modu niskiego napi cia
MNN
Podzia konstrukcji na oddzielne skrzynie u atwia zabudow pod pud em wagonu i unikni cie kolizji z innymi znajduj cymi si tam podzespo ami, a tak e umo liwia równowa enie
mas. Po czenia modu ów ze sob oraz z instalacj elektryczn wagonu realizowane jest poprzez z cza wielostykowe. W celu zapewnienia odporno ci na czynniki rodowiskowe,
konstrukcja skrzy przetwornicy jest wykonana z aluminium pokrytego ochronn pow ok malarsk . Dost p serwisowy do skrzy WN i NN zapewniaj uchylne pokrywy.
Odprowadzenie ciep a z elementów pó przewodnikowych umo liwiaj wysokowydajne radiatory umieszczone na uchylnych pokrywach, ch odzone powietrzem zewn trznym.
Zastosowanie specjalnego algorytmu sterowania w po czeniu ze szczególnym doborem parametrów toru g ównego zapewni y
przetwornicy ENI-PWW3000/50 niemal e bezg
prac !
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
3|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
PANEL OPERATORSKI ENI-PO240/64
EKRAN G ÓWNY
ZASTOSOWANIE
Panel operatorski ENI-PO240/64 s y do zadawanie i wizualizacji parametrów pracy przetwornicy i systemu
klimatyzacji. Pozwala obserwowa archiwalne stany awaryjne. Przeznaczony jest do monta u tablicowego na elewacji
szafy rozdzielczej w przedsionku wagonu osobowego.
PODSTAWOWE DANE TECHNICZNE
Napi cie zasilania:
24VDC
Komunikacja:
RS232
BUDOWA
Panel wyposa ono w graficzny wy wietlacz LCD (bia o-niebieski), klawiatur matrycow oraz diody informuj ce
o podstawowych stanach pracy:
Zasilanie trakcyjne
Zasilanie zewn trzne
Przeci enie
Awaria przetwornicy
Przekroczenie temperatury
Du y, czytelny graficzny wy wietlacza LCD pozwala obs udze poci gu na szybk
i atw kontrol parametrów pracy uk adu.
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
STAN STYCZNIKÓW
POMIARY - PRZEDZIA Y
PRZYK ADOWY WYKRES PR DU
4|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
TABLICZA ROZDZIELCZA NN ENI-TRN/1
Sterownik g ówny uk adu klimatyzacji pe ni funkcje regulacyjne uk adu klimatyzacji oraz zarz dza prac
powi zanych urz dze wykonawczych – styczników i przeka ników zamontowanych
w tablicy rozdzielczej ENI-TRN/1.
W uk adzie sterownika g ównego zawarte s obwody spe niaj ce nast puj ce funkcje:
zasilanie obwodów sterownika i wspó pracuj cych czujników;
zbieranie i przetwarzanie informacji z czujników temperatury zarówno wewn trz wagonu jak
i na zewn trz (czujnik temp. zewn trznej, powietrza nawiewanego i powrotnego – pomiar
bezpo redni);
zadawanie trybów pracy uk adu klimatyzacji (grzanie/ch odzenie)
zadawanie parametrów pracy ca ego uk adu klimatyzacji przez obs ug wagonu
regulacja temperatury zgodnie z przyj tymi algorytmami regulacji, na podstawie wskaza
czujników temperatury, poprzez sterowanie elementami skrzyni klimatyzatora i dogrzewaczami
funkcje diagnostyczno-serwisowe (bie cy nadzór diagnostyczny nad sprawno ci uk adu i
czujników, zabezpieczenia przed przekroczeniem dopuszczalnych parametrów pracy, sygna y
alarmowe w przypadku zagro
i uszkodze elementów uk adu klimatyzacji, symulowane tryby
serwisowe uk adu klimatyzacji)
gromadzenie i przechowywanie (w celach serwisowo - diagnostycznych) wybranych danych
dotycz cych historii i ewentualnych zak óce w pracy uk adu klimatyzacji
mo liwo pod czenia do obwodów diagnostycznych wagonu poprzez magistral CAN lub RS 232
(opcjonalnie w zale no ci od wyposa enia wagonu);
komunikacja z graficznym panelem operatorskim
pod czenie zewn trznego komputera PC w celu bie cego podgl du i odczytu archiwalnych
danych ze sterownika i / lub wykonywania prac diagnostyczno serwisowych.
WIDOK TABLICY ROZDZIELCZEJ
W uk adzie przewidziano rezerw wej /wyj analogowych i cyfrowych oraz rezerw przestrzeni na tablicy
co umo liwia zasilanie i sterowanie z tablicy dodatkowych obwodów jak np. ogrzewanie schodów itp.
ZASTOSOWANY STEROWNIK PLC
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
5|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
SKRZYNIA KLIMATYZATORA WAG-35
znamionowa moc grzewcza: 30 kW,
znamionowa moc ch odnicza: 35 kW ,
napi cie zasilania: 3x400VAC 50Hz,
maksymalny przep yw powietrza: 4000m3/h
ZASTOSOWANIE
Skrzynia klimatyzatora przeznaczona jest do kondycjonowania powietrza rozprowadzanego nast pnie kana ami wentylacyjnymi do przedzia ów pasa erskich i innych obs ugiwanych
pomieszcze uk adu klimatyzacji ENI-KLIW50
BUDOWA
Skrzynia klimatyzatora zabudowana jest w wytrzyma ej mechanicznie obudowie. Wyposa ona jest w mieszalnik powietrza powrotnego i wie ego, wibroizolatory do monta u
skrzyni oraz elastyczne r kawy cz ce z kana ami wentylacyjnymi.
Wewn trz skrzyni klimatyzatora zabudowano nast puj ce elementy funkcjonalne:
agregat spr arkowy – dokonuj cy spr ania medium ch odz cego
skraplacz
parownik
zespo u grza ek podgrzewaj cych nawiewane powietrze
zespó wentylatorów zapewniaj cy pobieranie i nast pnie przekazywanie powietrza u ytkowego poprzez kana y wentylacyjne do przestrzeni pasa erskich wagonu
uk ad konstrukcyjno – monta owy zapewniaj cy powi zanie mechaniczno-pneumatyczne oraz zasilanie energi elektryczn wszystkich elementów sk adowych
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
6|S t r o n a
UK AD KLIMATYZACJI ENI-KLIW50
STEROWNIK PRZEDZIA OWY ENI-SPT-1
ZASTOSOWANIE
Sterownik przedzia owy temperatury ENI-SPT-1 przeznaczony jest to regulacji temperatury
w przedziale pasa erskim (wersja ENI-SPT-1/P) b
w pomieszczeniu sanitarnym (wersja ENI-SPT-1/WC)
wagonu kolejowego. Sterownik jest integralnym elementem uk adu klimatyzacji wagonu pasa erskiego
ENI-KLIW50, komunikuje si ze sterownikiem g ównym uk adu poprzez magistral CAN.
DZIA ANIE
Sterownik utrzymuje zadan temperatur wewn trz przedzia u poprzez za czanie zewn trznego stycznik
grza ki dogrzewacza przedzia owego. Podstaw regulacji temperatury jest jej pomiar w dwóch czujnikach
umieszczonych wewn trz przedzia u.
-
+
NASTAWIANIE TEMPERATURY ZADANEJ
OBS UGA
Na elewacji sterownika umieszczono dwa przyciski „+” do zwi kszania temperatury zadanej
i „-” do zmniejszania temperatury zadanej w przedziale. Po wci ni ciu przycisku „+” lub „-” na wy wietlaczu
LCD sterownika pojawi si warto aktualnej temperatury zadanej, dalsze wciskanie przycisków umo liwi
odpowiedni zmian nastawy z gradacj 1 C.
Po up ywie 5 sekund od ostatniego wci ni cia któregokolwiek przycisku na wy wietlaczu
na przemian wy wietlane b
nast puj ce informacje:
data
czas
temperatura zewn trzna
Sterownik mo na zamówi w dowolnej kolorystyce harmonizuj cej z wn trzem
przedzia u.
Zak ad Elektroniki Przemys owej ENIKA Sp. z o.o. , ul. Morgowa 11, 91-223 ód , tel. 42 652 15 55, faks 42 652 16 11, www.enika.pl
PODGLAD TEMPERAURY ZENETRZNEJ
