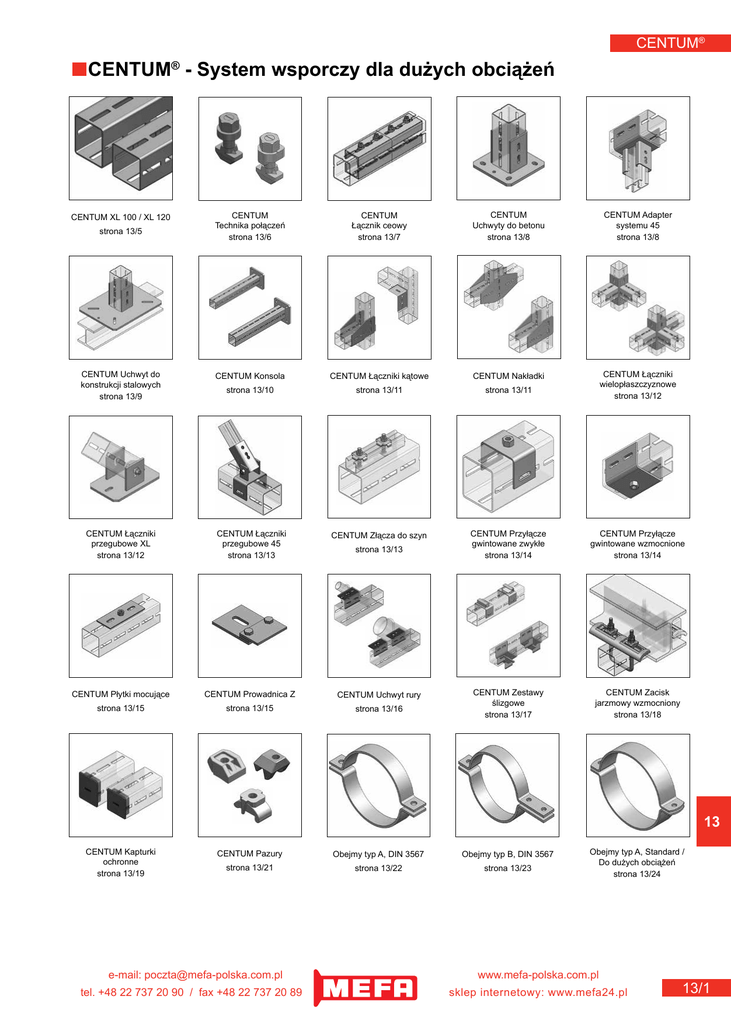

CENTUM® - System wsporczy dla dużych obciążeń
CENTUM
Technika połączeń
strona 13/6
CENTUM
Łącznik ceowy
strona 13/7
CENTUM
Uchwyty do betonu
strona 13/8
CENTUM Adapter
systemu 45
strona 13/8
CENTUM Uchwyt do
konstrukcji stalowych
strona 13/9
CENTUM Konsola
CENTUM Łączniki kątowe
CENTUM Nakładki
strona 13/10
strona 13/11
strona 13/11
CENTUM Łączniki
wielopłaszczyznowe
strona 13/12
CENTUM Łączniki
przegubowe XL
strona 13/12
CENTUM Łączniki
przegubowe 45
strona 13/13
CENTUM Złącza do szyn
CENTUM Przyłącze
gwintowane zwykłe
strona 13/14
CENTUM Przyłącze
gwintowane wzmocnione
strona 13/14
CENTUM Płytki mocujące
CENTUM Prowadnica Z
CENTUM Uchwyt rury
strona 13/15
strona 13/15
strona 13/16
CENTUM Zestawy
ślizgowe
strona 13/17
CENTUM Zacisk
jarzmowy wzmocniony
strona 13/18
CENTUM XL 100 / XL 120
strona 13/5
strona 13/13
13
CENTUM Kapturki
ochronne
strona 13/19
CENTUM Pazury
Obejmy typ A, DIN 3567
Obejmy typ B, DIN 3567
strona 13/21
strona 13/22
strona 13/23
e-mail: [email protected]
tel. +48 22 737 20 90 / fax +48 22 737 20 89
Obejmy typ A, Standard /
Do dużych obciążeń
strona 13/24
www.mefa-polska.com.pl
sklep internetowy: www.mefa24.pl
13/1
CENTUM®
CENTUM® - rozwiązania dla dużych obciążeń
CENTUM® jest idealnym rozwiązaniem dla
„ciężkiego“ montażu rurociągów i instalacji. Duże
obciążenia występujące przy większych średnicach
rurociągów zostaną przejęte bezpiecznie
i niezawodnie.
Dzięki małej ilości elementów i prostej metodzie
połączeń śrubowych, system CENTUM® jest
zdecydowanie korzystniejszy od konstrukcji
spawanych.
Korzyści oferowane przez CENTUM® to:
 Krótki czas montażu.
 Bezstopiowa regulacja położenia elementów.
 Sztywne połączenia śrubowe z obciążeniem
do 10kN na jedno połączenie.
 Połączenia są rozbieralne.
 System może być połączony z lżejszym
systemem szyn profilowych MEFA (szyny
typoszeregu 45 i 35/36).
 Wszystkie elementy są ocynkowane
ogniowo lub zabezpieczone specjalną
warstwą stopu cynkowo - aluminiowego
DELTA MKS®.
 Profile o zamkniętej geometrii zapewniają
dużą sztywność na skręcanie.
 Przemyślane konstrukcyjnie elementy
gwarantują możliwość budowy
zróżnicowanych wariantów zamocowań.
Nasz dział techniczny jest do Państwa dyspozycji
w sprawach technicznych lub wykonania
podstawowych obliczeń statystycznych.
13
13/4
e-mail: [email protected]
tel. +48 22 737 20 90 / fax +48 22 737 20 89
www.mefa-polska.com.pl
sklep internetowy: www.mefa24.pl
CENTUM®
CENTUM® Profile montażowe
CENTUM® Profil XL 120
CENTUM® Profil XL 100
Opis systemu:
- System Modułowy
- 4-stronne otworowanie do przyłączeń elementów CENTUM
- Sztywne skręcenie
- Wysoka nośność
Nazwa
Dane techniczne:
Materiał:
Typ materiału XL 100:
Typ materiału XL 120
Powierzchnia:
Geometria profilu
hxb
[mm]
Geometria profilu
s
[mm]
Długość dostawcza
L
[m]
[kg/m]
[m]
100 x 100
120 x 100
3
4
6
6
8,35
12,05
6
6
CENTUM Profil XL 100
CENTUM® Profil XL 120
®
Masa
stal
S275J2H
S235JRH
ocynk ogniowy
Ilość w opak. Nr katalogowy
16010060
16012060
Profil XL 100
Powierzchnia przekroju Wskaźnik wytrzymałości skręcania
poprzecznego
Ak
Wt
973 mm²
Moment bezwładności
56,40 cm³
Moment bezwładności
It
IY-Y
IZ-Z
86,50 cm4
157,14 cm4
157,14 cm4
Wskaźnik wytrzymałości
zginanie
WY-Y
WZ-Z
31,43 cm³
31,43 cm³
Profil XL 120
Powierzchnia przekroju Wskaźnik wytrzymałości skręcania
poprzecznego
Ak
Wt
1444,50mm²
Rozstaw podpór
[mm]
1500
3000
6000
Moment bezwładności
89,10 cm³
IY-Y
IZ-Z
WY-Y
WZ-Z
127,00 cm4
310,55 cm4
237,23 cm4
51,76 cm³
47,44 cm³
Profil XL 1001)
11,23
5,17
1,29
Wskaźnik wytrzymałości
It
Profil XL 1202)
dopuszczalne obciążenie względem osi Y
F1
F3
q0
[kN]
[kN]
[kN/m]
14,97
7,48
2,20
Moment bezwładności
dopuszczalne obciążenie względem osi Y
F1
F3
q0
[kN]
[kN]
[kN/m]
20,00
4,70
0,60
21,06
10,53
4,34
15,79
7,80
2,55
28,00
7,00
1,20
Produkt nie objęty aprobatą ITB.
max. ugięcie fzul. = L/200 γ = 1,54 Współczynnik bezpieczeństwa, Granica plastyczności fy = 275 N/mm²
Moduł sprężystości 210.000 N/mm²
2)
max. ugięcie fzul. = L/200 γ = 1,54 Współczynnik bezpieczeństwa, Granica plastyczności fy = 235 N/mm²
Moduł sprężystości 210.000 N/mm²
1)
F3
F1
13
F3
q0
L/2
L/3
L
L
L
