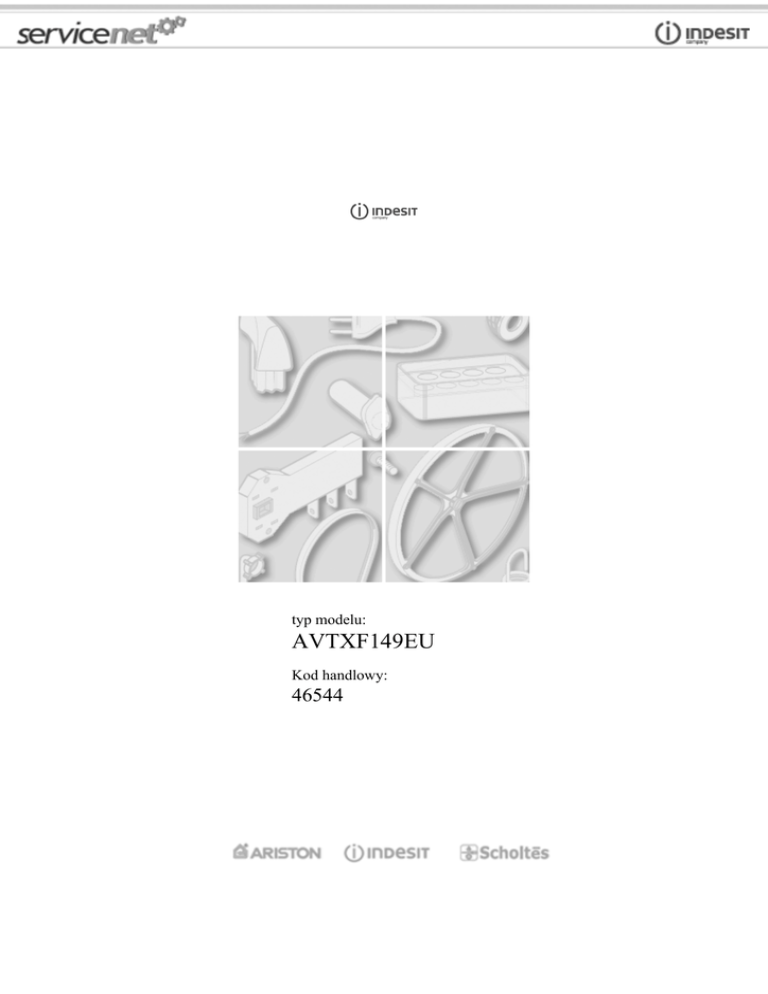

typ modelu:
AVTXF149EU
Kod handlowy:
46544
Informacje Główne
Przewodnik Dokumentacji Technicznej
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej
1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model
niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku
2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..).
Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją 09
3. W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń.
Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych.
4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich
oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego
przedstawionego w prawym górnym rogu rysunku.
5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe
informacje dla każdej części.
REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki
funkcjonalne
KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod
informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części
6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się
w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji.
7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy.
mod.AVTXF149EU
page 2
1140960
mod.AVTXF149EU
rysunki
page 3
1140960
Lista części
Ref.
kod
001
C00141139
003
C00195340
okablowanie ml + ps (tl)
004
C00093725
wiring conducibility sensor
007
C00093721
wiring terra triphase
012
C00093715
014
C00093713
wiring ntc-evl+evp-module j8
015
C00111227
wiring display
016
C00112822
wiring drum blocking
mod.AVTXF149EU
Od S/N
Do S/N
Zamiennik
opis
Notatka
kod
okablowanie
1 x C00259857
wiring mikroelement opóźniający-
page 4
1260110
mod.AVTXF149EU
rysunki
page 5
1260110
Lista części
Ref.
kod
000
C00257999
000
C00258000
instrukcja obsługi se-fi-dk-no
002
C00083909
zatyczka pom. hardware tl ph2001
004
C00112632
back panel tl evoii
005
C00083901
wire protection
006
C00117340
1 x C00117342
płyta dx biał(pw)
007
C00091066
1 x C00196004
amortyzator 100n top
008
C00118593
009
C00083785
010
C00091071
kółeczko tylne top
011
C00083788
nakrętka nóżka
012
C00059869
sprężyna nóżki d =11 mm h = 21
013
C00083789
013
C00264322
014
C00083793
dźwignia krzywki + wózka
015
C00083786
nakrętka obr-ruch. m6 d.28 1.5top
016
C00083780
płytka bok ruchomy top ph2001
017
C00116852
cokół biały(pw) tl evoii
018
C00065071
profil boczny 'atl-(90701)-ph'
019
C00117345
płyta czołowa tl biał (pw)
020
C00117341
021
C00115246
front unsound matress tl evoii
021
C00117432
jobb bal hangszigetelő paplan
099
C00064550
drain hose holder
099
C00065871
nakładka na otwór
mod.AVTXF149EU
Od S/N
Do S/N
Zamiennik
opis
Notatka
kod
instrukcja obsługi f-gb-cis-hu-pl-
ekspander
1 x C00093539
80226...
wspornik ruchomy top ph2001
nóżka top ph2001 m8 h= 29 mm
80227...
nóżka regulowana h32.5 mm
1 x C00117342
płyta sx biał(pw)
page 6
1260220
mod.AVTXF149EU
rysunki
page 7
1260220
Lista części
Ref.
kod
001
C00116855
pokrętło ariston
003
C00143095
programator 16 zakres. idc rast2,5
004
C00112238
wiring dashboard lbe digit
005
C00116854
handle cover s.t.white(pw) tl evoii
006
C00116874
pokrywa biały(pw) s.t. ariston tl
007
C00083918
dźwignia odblokowania
008
C00083922
sprężyna haka dyspensera tl
009
C00116868
przycisk zwalniający dispenser
011
C00031331
zacisk mocuj. rura 'philco'
012
C00087073
013
C00143124
014
C00057933
pierścień napinający tylny'80824'
015
C00111495
kryza ze zderzakiem tl evoii
016
C00116866
osłona przegrod. biały(pw) tl
017
C00111496
rubber buffer tl evoii
018
C00111494
mikroelement opóźniający tl evoii
019
C00116869
dyspenser biał.(pw) tl ph2001
020
C00084359
pokrywa syfon tl ph2001
022
C00083893
screw4x12 tc-t15 tl ph2001
023
C00143089
zespół moduł cyfr big-size rohs
025
C00112797
silicone push buttons tl evoii
026
C00116919
przycisk kit pw lbe on-off/reset
027
C00257998
panel ster. biały(pw)
mod.AVTXF149EU
Od S/N
Do S/N
Zamiennik
opis
Notatka
kod
zesp.suport sprężyny tl ariston
1 x C00143125
spód pokrywy biały(pw) tl evoii
page 8
1260310
mod.AVTXF149EU
rysunki
page 9
1260310
Lista części
Ref.
kod
001
C00083894
002
C00112602
steam exhaust hose tl evoii
003
C00065320
pierścień sprężyny'tx90-phil'
004
C00083798
suspension spring - tank tl ph2001
004
C00085463
sprężyna zbiornika przedn. tl
005
C00055316
screw
006
C00087948
screw 6x12 tc-t30
007
C00118932
blok bębna + okablowanie
008
C00087947
rubber bush
009
C00195214
przeciwwaga lew. dx tl 1400
009
C00195216
jobb bal hangszigetelő paplan dx tl
010
C00041605
podkładka kielichowa 'wdp2001x-
011
C00083797
śruba sw. 8x27 tc-t30tl ph2001
012
C00112741
pas elastyczny 1226j6 tl evoii
013
C00143260
śruba m8x23 torx tefl rohs
014
C00083912
koło pasowe napędzane d280
015
C00111502
hose tank to filter oko tl evoii
016
C00074054
zacisk rury zbiornika pompy 'ph'
017
C00252343
zbiornik plastik. 1400 tl evoii
018
C00195213
przeciwwaga lew. sx tl 1400
018
C00195215
jobb bal hangszigetelő paplan sx tl
019
C00055303
podkładka wygłuszająca
020
C00092025
silent block
021
C00041605
podkładka kielichowa 'wdp2001x-
022
C00083797
śruba sw. 8x27 tc-t30tl ph2001
023
C00092024
wspornik łożyska skł.
024
C00080691
zestaw śrub i nakrętek 883000
n1040245
024
C00252375
load orifice soft tl 1400 evoii
n1040245
025
C00114990
blue push-button tlevoii
n1040345
026
C00114989
button spring tl evoii
n1040345
099
C00091902
kit package tl ph2002
mod.AVTXF149EU
Od S/N
Do S/N
Zamiennik
opis
Notatka
kod
wodzik ściereczek z masą tl
n4009a02
page 10
1260410
mod.AVTXF149EU
rysunki
page 11
1260410
Lista części
Ref.
kod
Od S/N
Do S/N
Zamiennik
001
C00092416
czujnik przewodności lb2000
002
C00111493
presostat 1+1zakres ładow. od
003
C00092412
zacisk
004
C00083897
rura presostatu tl ph2001
005
C00092173
syfon dla rury oko
006
C00019902
wspornik rury spustowej spiraln.
007
C00051563
rura spustowa 'atl53txfr-ph'
008
C00141862
pompa spust. wpust górny evoii
010
C00084333
010
C00268497
011
C00112739
80817...
opis
Notatka
kod
screw m8x35 tc-t30
80818...
screw m8x35 tc-t30
1 x C00265834
silnik trójfaz. p40 tl evoii
1 x C00265838
012
C00112740
012
C00266015
014
C00083915
sonda-temperatury ntc elth tl
015
C00110148
opornik nagrzewnicy 1700w-
016
C00003070
rura doprowadzająca 1,5m
016
C00005572
uszczelnienie rura doprow.
017
C00265676
moduł trójfazowy 3.5 (for card)
020
C00094203
022
C00116159
electrovalve 1e2u p.2.5
022
C00116161
protection electrovalve tl
024
C00083941
zespół rozdzielacz tl
025
C00097841
hose fill valve l=145
027
C00263541
card avtxf149eu evoii 8kb sw
028
C00252539
mod.AVTXF149EU
80128...
80127...
fixing nut motor three phase tl
80817...
fixing nut motor three phase tl
1 x C00115769
1 x C00263927
n4008c01
kabel zasil. 1,5mt shuko trójf.
n4008c01
smart reader for card 8kb
page 12
Notatki
n4008c01: Smart Card - LVB/DRYERS
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Od poczatku kwietnia 2008 magazyny czesci zamiennych wprowadza moduly glowne EVO2 z wlutowana pamieciom eeprom.
Moduly te mogą być zaprogramowane tylko przy uzyciu karty SMART lub palmtopa.
UWAGA! Moduly glowne przed modyfikacja, posiadające gniazdo na pamiec eeprom, mogą być zaprogramowane poprzez
użycie pustego eepromu i programowanie karta SMART lub palmtopem lub poprzez zalozenie fabrycznie programowanej
pamieci eeprom.
Kody czesci modułow głównych z wlutowanym eepromem/gniazdem eeprom:
LVB
C00265676 - C00143068 - modele z czujnikiem przewodnosci
C00254298 - C00143068 - modele bez czujnika przewodnosci
C00254297 - C00259941
C00254531 - C00143058
C00254297 - C00143057 - dla modeli bez blokady kola pasowego
C00265697 - C00143057 - dla modeli z blokada kola pasowego
C00254297 - C00143056
C00254530 - C00259738
C00254533 - C00143060
C00254535 - C00145013
C00254530 - C00145551
C00254529 - C00142293
C00257406 - C00143989
C00257409 - C00144151
DRYERS
C00255835 - C00258789
C00255835 - C00194077
Do notatki dolaczona jest lista odpowiednikow laczaca kody pamieci eeprom z kodami kart SMART z tym samym
oprogramowaniem.
n4009a02: Zmiana mocowania silnika w pralkach od góry ładowanych.
mod.AVTXF149EU
page 13
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Pralki od góry ładowane zmieniły sposób mocowania silnika do zbiornika.
Zmieniono wygląd zespołu piorącego po stronie mocowania silnika i zostały wprowadzone dwie nowe śruby o kodzie
C00268497 zamiast starych śrub C00084333 i starej nakrętki:
C00266015 nakrętka do produktów z silnikiem trójfazowym
C00258673 nakrętka do produktów z silnikiem kolektorowo-szczotkowym
Magazyn części zamiennych będzie zarządzał tylko I wyłącznie nowymi zbiornikami o tym samym kodzie części zamiennych:
C00111505 – Zbiornik do urządzeń 600/1000 rpm
C00111573 – Zbiornik do urządzeń 1200 rpm
C00252343 – Zbiornik do urządzeń 1400 rpm
W przypadku naprawy produktu sprzed modyfikacji należy przymocować silnik używając nowych śrub C00268497 zamiast śrub
I nakrętki które znajdują się w produkcie.
Daty modyfikacji w produktach:
s/n 80818.0001 – wszystkie modele 1400 rpm; silnik kolektorowy I trójfazowy
s/n 80818.0001 – wszystkie modele 600 – 800 – 1000 – 1200 rpm; silnik kolektorowy i trójfazowy
s/n 90113.0001 – wszystkie modele 600 – 800 – 1000 – 1200 rpm; silnik kolektorowy
mod.AVTXF149EU
page 14
Schematy elektryczne i linki
Cod. 16002068300
mod.AVTXF149EU
page 15
Legenda
Legenda: 16002068300
AQS
Aquastop electrovalve
Mzbn/MTA
zbn timer motor
B
Buzzer
N
Neutral or Terminal Board
BC
Blocco Cesto
NC
Spin cycle exclusion
BF
Terminal board contact, motor fan and dryer
P
Pressure switch
BP
Buzzer
P1
1st level pressure cut-off switch
C
Condensator
P2
2nd level pressure cut-off switch
CA
Condensator
PA
High speed potentiometer
DV
Switching device
PB
Low speed potentiometer
EF/CL
Electro-Valve Cold Water / Bleach
PL
Pure Wool
EF/L
Electro-Valve Cold Water / Wash
PM
Motor Thermoprotector
EF/P
Electro-Valve Cold Water / Prewash
PR
Timer programmer or Pressure switch
ER
Exclude Heating Element
PS
Drain pump
ET
Thermostat disactivation
R
Heating element
EV
Electrovalve
RE
Relay
EVA
Dryer electrovalve
RR
Heating element
EVC
Hot water electrovalve
RV
Speed regulator
EVF
Elettrovalvola acqua fredda
Ras/RA
Dryer heating element
EVL
Wash electrovalve
S
LED
EVP
Pre Wash electrovalve
SL
Line LED
FA
Antijamming filter
SO
Door LED
FD
Delicate drying cycle thermostat
SR
Heating LED
FE
Strong drying cycle thermostat
ST
Temperature selector
FRT
Thermofusible Heating Element
SV
Speed Selector for Spin
I
Inverter
T
Timer contacts
I1..2..3..
Switches/switching devices
TA
Drying timer contacts
IA
Switch On/Off
TB
Low Temperature Thermostat
IC
Switch N.C. - 1/2 Load
TC
Spider wheel earth
ID
Switch display
TFL
Flange earth
IE
Water Saving Device
TG
Main earth
IF
Switch - Spin Reduction
TH
Thermostat
IP
Door switch
TH1
1st temperature thermostat
IR
Line switch
TH2
2nd temperature thermostat
IS
Water-stop
TH3
3rd temperature thermostat
mod.AVTXF149EU
page 16
L
Line or Lamp
THF
Operating thermostat
LB
Low Level
THR
Adjustable thermostat
LN
Normal Level
TM
Motor earth
LS
Pilot lamp
TMB
Main cabinet earth
M
Earth-symbol
TMP
Motor thermal protector
MC
Spin cycle motor
TMS
Thermostop
MI
MOTOR WITH PULLEY
TP
Thermal protector
ML
Wash cycle motor
TPS
Drain pump earth
MO
Terminal Board
TR
Heating element earth
MP
Door dip-switch
TS
Safety thermostat
MR
Thermal Lock
TT
Timer earthing connection
MT
Timer motor
TTH
Earthing Thermostat
MV
Motor fan
TV
Tank earth
MV -Ras
Dryer heating element
ZBN
Timer
mod.AVTXF149EU
page 17
Schematy elektryczne i linki
Cod. 21500759700
mod.AVTXF149EU
page 18
Legenda
Legenda: 21500759700
mod.AVTXF149EU
page 19
