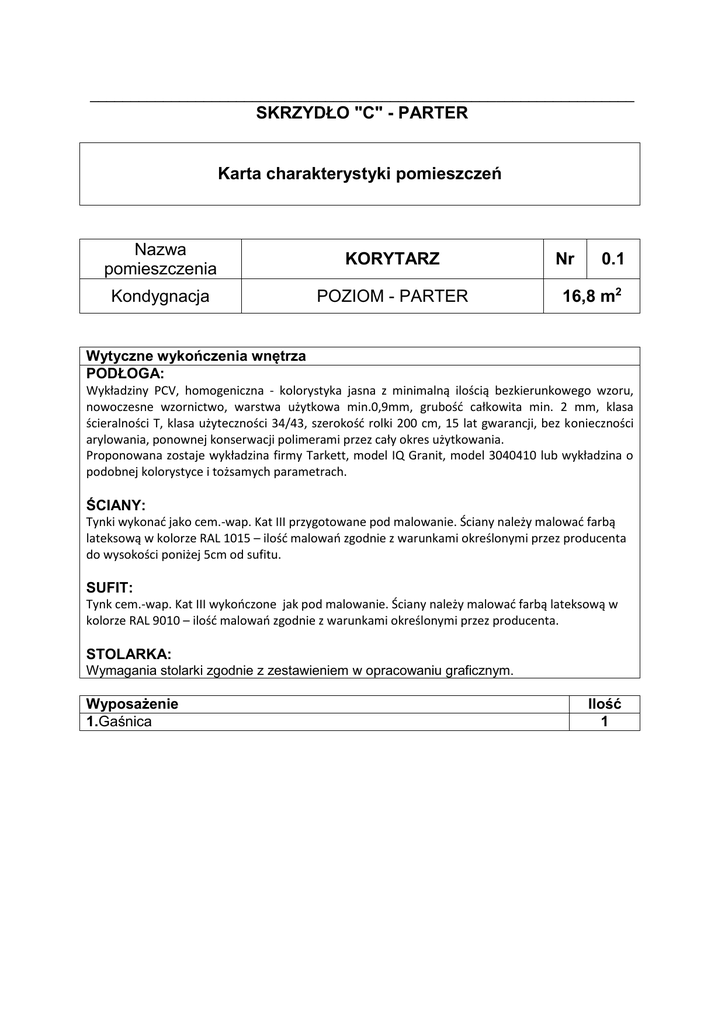

SKRZYDŁO "C" - PARTER Karta charakterystyki pomieszczeń

___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
KORYTARZ
Kondygnacja
POZIOM - PARTER
Nr
0.1
16,8 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1.Gaśnica
Ilość
1
___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POMIESZCZENIE TECHNICZNE
Kondygnacja
POZIOM - PARTER
Nr
0.2
4,3 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
emulsyjną w kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą emulsyjną w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1.Wózek czyszczący
2.Spust wody
3.Wąż do zmywania wody
Ilość
1
1
1
___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POKÓJ DZIENNY DO 20 OSÓB
Kondygnacja
POZIOM - PARTER
Nr
0.3
50,0 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Parkiet tradycyjny, deski grubości 22mm (powierzchnia robocza 10mm), długość 30cm, układany w
cegiełkę nieregularną. Proponowane drewno dębowe ze względu na duża wytrzymałość materiału,
jednak szczegółowy dobór materiału zostanie ustalony na etapie wykonawstwa robót w
porozumieniu z inwestorem.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Stół TIRAMISU, wymiar blatu 80x80, blat w kolorze jasnego drewna
lub równoważny
2. Krzesło Mio, kolor czarny lub równoważne
3. Regał BILLY, okl.brzoza lub równoważne w kolorze jasnego drewna.
Ilość
8
20
2
___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
ZAPLECZE
Kondygnacja
POZIOM - PARTER
Nr
0.3a
7,9 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Płytki gresowe nieszkliwione, rektyfikowane, format 60x60, gres pełny w masie, grubość min. 0,94
cm, powierzchnia naturalna, antypoślizgowość R10, kolorystyka - odcienie beżu, jasnej szarości, fuga
o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i
tożsamych parametrach.
ŚCIANY:
Płytki gresowe, polerowane, rektyfikowane, format 30x60, powierzchnia naturalna, grubość min. 9
mm, kolorystyka-odcienie beżu, bieli, jasnej szarości.
Przy umywalkach i zlewach przewidzieć należy fartuchy z glazury.
Wokół luster zaprojektowano opaskę obwodową z trzech kostek mozaiki szklanej w kolorze
kremowym lub srebrnym. Fuga o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i
tożsamych parametrach.
Płytki należy układać do wysokości 2,1 m. Powyżej tej wysokości nałożyć tynk cem.-wap. kat. III i
wykończyć jak pod malowanie i nałożyć farbę lateksową w kolorze RAL 9010 – ilość malowań
zgodnie z warunkami określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą emulsyjną w
kolorze RAL 9003 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem
Wyposażenie
1. Kosz na śmieci 30l FREEDOM stal połysk lub równoważne
2. Lodówka Indesit LI7 FF2 S B, w kolorze srebrnym lub równoważne
3. Zlewozmywak nakładany, PYRAMIS INTL, 2-komorowy 80x60cm, stal gładka
lub równoważny
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Kuchnia Amica 58IE2.320HTab (Xv) lub równoważna
6. Zmywarka do zabudowy BOSCH SGI 33E35EU (60 cm, panel odkryty) lub
równoważna.
7. Blat na wymiar - według szczegółowych pomiarów na etapie wykonastwa,
zgodnie z zakupionym sprzętem AGD
8. Meble kuchenne na wymiar.
Ilość
1
1
1
1
1
1
1
1
___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
SZAFA
Kondygnacja
POZIOM - PARTER
Nr
0.3b
3,6 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Parkiet tradycyjny, deski grubości 22mm (powierzchnia robocza 10mm), długość 30cm, układany w
cegiełkę nieregularną. Proponowane drewno dębowe ze względu na duża wytrzymałość materiału,
jednak szczegółowy dobór materiału zostanie ustalony na etapie wykonawstwa robót w
porozumieniu z inwestorem.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
emulsyjną w kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą emulsyjną w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wyposażenie
-
Ilość
-
___________________________________________________________________
SKRZYDŁO "C" - PARTER
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
TOALETA
Kondygnacja
POZIOM - PARTER
Nr
0.4
5,6 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Płytki gresowe nieszkliwione, rektyfikowane, format 60x60, gres pełny w masie, grubość min. 0,94 cm,
powierzchnia naturalna, antypoślizgowość R10, kolorystyka - odcienie beżu, jasnej szarości, fuga o szerokości
nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
ŚCIANY:
Płytki gresowe, polerowane, rektyfikowane, format 30x60, powierzchnia naturalna, grubość min. 9 mm,
kolorystyka-odcienie beżu, bieli, jasnej szarości.
Przy umywalkach i zlewach przewidzieć należy fartuchy z glazury.
Wokół luster zaprojektowano opaskę obwodową z trzech kostek mozaiki szklanej w kolorze kremowym lub
srebrnym. Fuga o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
Płytki należy układać do wysokości 2,1 m. Powyżej tej wysokości nałożyć tynk cem.-wap. kat. III i wykończyć jak
pod malowanie i nałożyć farbę lateksową w kolorze RAL 9010 – ilość malowań zgodnie z warunkami
określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w kolorze RAL
9003 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem
Wyposażenie
1. Ustęp stojący KOŁO z serii bez barier, lub równoważne
2. Kosz na śmieci 5l FREEDOM stal połysk lub równoważne
3. Umywalka dla niepełnosprawnych RENOVA NR 1 COMFORT 60 cm lub równoważne
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Pojemnik na papier toaletowy firmy FANECO linia HIT nr BI01570 ze stali
nierdzewnej chromowanej lub równoważny
7. Bateria firmy EXCELLENT ARAC.5001CR lub równoważne
8. Szczotka do WC stal chromowana od BSK symb. BI61100
10. Lustro 100x120 cm.
11. Siedzisko pod prysznic składane.
12. Poręcz uchylna
13. Poręcz mocowana do ściany
14. Siedzisko dla niepełnosprawnego mocowane do ściany.
Ilość
1
1
1
1
1
1
1
1
1
1
3
2
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
KORYTARZ
Kondygnacja
POZIOM - PIĘTRO
Nr
1.1
11,5 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Gaśnica
Ilość
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POMIESZCZENIE TERAPII
INDYWIDUALNEJ
Kondygnacja
POZIOM - PIĘTRO
Nr
1.2
18,2 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Biurko biurowe SV-19 Sove ( 70x120 ) z okleiną w kolorze drewna
brzozowego lub równoważne
2. Krzesło Mio, kolor czarny lub równoważne
3. Umywalka Verso 25 x 35 cm, kolor: Biały, 135VE00, Catalano lub
równoważna
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Leżanka rehabilitacyjna/lekarska, 190x65cm, szczegóły odnośnie
modelu do uzgodnienia na etapie wykonawstwa.
7. SZAFA OLIVER "L", zamykana na klucz, okl.w kolorze jasnego
drewna, w przypadku tego modelu Dąb Sonoma lub równoważna
Ilość
1
2
1
1
1
1
1
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POMIESZCZENIE DO
WYPOCZYNKU
Kondygnacja
POZIOM - PIĘTRO
Nr
1.3
13,9 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Stół TIRAMISU, wymiar blatu 80x80, blat w kolorze jasnego drewna
lub równoważny
2. Krzesło Mio, kolor czarny lub równoważne
3. Regał BILLY, okl.brzoza lub równoważne w kolorze jasnego drewna.
4. Narożnik Hera, 170x260cm, w jasnym kolorze lub równoważny
5. Fotel Ambasador w jasnym kolorze lub równoważny
Ilość
1
1
2
1
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POMIESZCZENIE DO TERAPII
RUCHOWEJ
Kondygnacja
POZIOM - PIĘTRO
Nr
1.4
19,0 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. BIEŻNIA KETTLER RUN 1 7888-500 lub równoważna
2. Rower magnetyczny Body Sculpture BC 1700 lub równoważny
3. Umywalka Verso 25 x 35 cm, kolor: Biały, 135VE00, Catalano lub
równoważna
4. Klatka rehabilitacyjna - szczegóły do uzgodnienia na etapie
wykonawstwa.
Ilość
1
2
1
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
WC Z PRYSZNICEM
Kondygnacja
POZIOM - PIĘTRO
Nr
1.5
9,5 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Płytki gresowe nieszkliwione, rektyfikowane, format 60x60, gres pełny w masie, grubość min. 0,94 cm,
powierzchnia naturalna, antypoślizgowość R10, kolorystyka - odcienie beżu, jasnej szarości, fuga o szerokości
nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
ŚCIANY:
Płytki gresowe, polerowane, rektyfikowane, format 30x60, powierzchnia naturalna, grubość min. 9 mm,
kolorystyka-odcienie beżu, bieli, jasnej szarości.
Przy umywalkach i zlewach przewidzieć należy fartuchy z glazury.
Wokół luster zaprojektowano opaskę obwodową z trzech kostek mozaiki szklanej w kolorze kremowym lub
srebrnym. Fuga o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
Płytki należy układać do wysokości 2,1 m. Powyżej tej wysokości nałożyć tynk cem.-wap. kat. III i wykończyć jak
pod malowanie i nałożyć farbę lateksową w kolorze RAL 9010 – ilość malowań zgodnie z warunkami
określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą emulsyjną w kolorze RAL
9003 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem
Wyposażenie
1. Ustęp stojący KOŁO z serii bez barier, lub równoważne
2. Kosz na śmieci 5l FREEDOM stal połysk lub równoważne
3. Umywalka dla niepełnosprawnych RENOVA NR 1 COMFORT 60 cm lub równoważne
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Pojemnik na papier toaletowy firmy FANECO linia HIT nr BI01570 ze stali
nierdzewnej chromowanej lub równoważny
7. Bateria firmy EXCELLENT ARAC.5001CR lub równoważne
8. Szczotka do WC stal chromowana od BSK symb. BI61100
10. Lustro 100x120 cm.
11. Siedzisko pod prysznic składane.
12. Poręcz uchylna
13. Poręcz mocowana do ściany
14. Siedzisko materiałowe mocowane do ściany.
15. Szafka firmy KART-MAP typ BHPL/2Ł lub równoważne
Ilość
1
1
1
1
1
1
1
1
1
1
3
2
1
1
___________________________________________________________________
SKRZYDŁO "C" - PIĘTRO
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
KORYTARZ 2
Kondygnacja
POZIOM - PIĘTRO
Nr
1.6
5,3 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
-
Ilość
-
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
KORYTARZ
Kondygnacja
POZIOM - PODDASZE
Nr
2.1
8,6 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Gaśnica
Ilość
1
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POMIESZCZENIE SOCJALNE
Kondygnacja
POZIOM - PODDASZE
Nr
2.2
9,0 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Stół TIRAMISU, wymiar blatu 80x80, blat w kolorze jasnego drewna
lub równoważny
2. Krzesło Mio, kolor czarny lub równoważne
3. Zlew BLANCO PLUS 45 S wymiary, 86 x 50 cm. lub równoważne
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Pojemnik na papier toaletowy firmy FANECO linia HIT nr BI01570 ze
stali nierdzewnej chromowanej lub równoważny
7. Szafka ubraniowa 4szt.rozm 1800 x 300 x 490 lub 2szt. rozm. 1800 x
600 x 490 do ustalenia na etapie wykonawczym
8. Szczotka do WC stal chromowana od BSK symb. BI61100
9. Kosz na śmieci 30l FREEDOM stal połysk lub równoważne
Ilość
1
2
1
1
1
1
4/2
1
1
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POKÓJ MIESZKALNY 1
Kondygnacja
POZIOM - PODDASZE
Nr
2.3
18,7 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Stół TIRAMISU, wymiar blatu 80x80, blat w kolorze jasnego drewna
lub równoważny
2. Krzesło Mio, kolor czarny lub równoważne
3. Łóżko 100x200cm Quality Bahama lub równoważne
4. Stolik nocny NORDLI l / szafka nocna w kolorze białym lub
równoważne
5. Lampka nocna
6. SZAFA 1D CN-02, wymiar 60x40x195cm lub równoważna
(maksymalny wymiar podstawy 60x60cm)
Ilość
1
2
2
2
2
2
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
ŁAZIENKA
Kondygnacja
POZIOM - PODDASZE
Nr
2.4
6,1 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Płytki gresowe nieszkliwione, rektyfikowane, format 60x60, gres pełny w masie, grubość min. 0,94 cm,
powierzchnia naturalna, antypoślizgowość R10, kolorystyka - odcienie beżu, jasnej szarości, fuga o szerokości
nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
ŚCIANY:
Płytki gresowe, polerowane, rektyfikowane, format 30x60, powierzchnia naturalna, grubość min. 9 mm,
kolorystyka-odcienie beżu, bieli, jasnej szarości.
Przy umywalkach i zlewach przewidzieć należy fartuchy z glazury.
Wokół luster zaprojektowano opaskę obwodową z trzech kostek mozaiki szklanej w kolorze kremowym lub
srebrnym. Fuga o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
Płytki należy układać do wysokości 2,1 m. Powyżej tej wysokości nałożyć tynk cem.-wap. kat. III i wykończyć jak
pod malowanie i nałożyć farbę lateksową w kolorze RAL 9010 – ilość malowań zgodnie z warunkami
określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w kolorze RAL
9003 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem
Wyposażenie
1. Ustęp stojący KOŁO z serii bez barier, lub równoważne
2. Kosz na śmieci 5l FREEDOM stal połysk lub równoważne
3. Umywalka dla niepełnosprawnych RENOVA NR 1 COMFORT 60 cm lub równoważne
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Pojemnik na papier toaletowy firmy FANECO linia HIT nr BI01570 ze stali
nierdzewnej chromowanej lub równoważny
7. Bateria firmy EXCELLENT ARAC.5001CR lub równoważne
8. Szczotka do WC stal chromowana od BSK symb. BI61100
10. Lustro 100x120 cm.
11. Siedzisko pod prysznic składane.
12. Poręcz uchylna
13. Poręcz mocowana do ściany
14. Siedzisko materiałowe mocowane do ściany.
Ilość
1
1
1
1
1
1
1
1
1
1
3
2
1
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
ŁAZIENKA
Kondygnacja
POZIOM - PODDASZE
Nr
2.5
6,1 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Płytki gresowe nieszkliwione, rektyfikowane, format 60x60, gres pełny w masie, grubość min. 0,94 cm,
powierzchnia naturalna, antypoślizgowość R10, kolorystyka - odcienie beżu, jasnej szarości, fuga o szerokości
nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
ŚCIANY:
Płytki gresowe, polerowane, rektyfikowane, format 30x60, powierzchnia naturalna, grubość min. 9 mm,
kolorystyka-odcienie beżu, bieli, jasnej szarości.
Przy umywalkach i zlewach przewidzieć należy fartuchy z glazury.
Wokół luster zaprojektowano opaskę obwodową z trzech kostek mozaiki szklanej w kolorze kremowym lub
srebrnym. Fuga o szerokości nie większej niż 2 mm w wykonaniu antybakteryjnym.
Proponowane zostają płytki firmy NOWA GALA, model MM 01 lub płytki o podobnym kolorze i tożsamych
parametrach.
Płytki należy układać do wysokości 2,1 m. Powyżej tej wysokości nałożyć tynk cem.-wap. kat. III i wykończyć jak
pod malowanie i nałożyć farbę lateksową w kolorze RAL 9010 – ilość malowań zgodnie z warunkami
określonymi przez producenta.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w kolorze RAL
9003 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem
Wyposażenie
1. Ustęp stojący KOŁO z serii bez barier, lub równoważne
2. Kosz na śmieci 5l FREEDOM stal połysk lub równoważne
3. Umywalka dla niepełnosprawnych RENOVA NR 1 COMFORT 60 cm lub równoważne
4. Dozownik na mydło firmy FANECO typ DUO 500 ml. lub równoważne
5. Podajnik na ręczniki papierowe FANECO typ ZZ HITS lub równoważne
6. Pojemnik na papier toaletowy firmy FANECO linia HIT nr BI01570 ze stali
nierdzewnej chromowanej lub równoważny
7. Bateria firmy EXCELLENT ARAC.5001CR lub równoważne
8. Szczotka do WC stal chromowana od BSK symb. BI61100
10. Lustro 100x120 cm.
11. Siedzisko pod prysznic składane.
12. Poręcz uchylna
13. Poręcz mocowana do ściany
14. Siedzisko materiałowe mocowane do ściany.
Ilość
1
1
1
1
1
1
1
1
1
1
3
2
1
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
POKÓJ MIESZKALNY 2
Kondygnacja
POZIOM - PODDASZE
Nr
2.6
18,2 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
1. Stół TIRAMISU, wymiar blatu 80x80, blat w kolorze jasnego drewna
lub równoważny
2. Krzesło Mio, kolor czarny lub równoważne
3. Łóżko 100x200cm Quality Bahama lub równoważne
4. Stolik nocny NORDLI l / szafka nocna w kolorze białym lub
równoważne
5. Lampka nocna
6. SZAFA 1D CN-02, wymiar 60x40x195cm lub równoważna
(maksymalny wymiar podstawy 60x60cm)
Ilość
1
2
2
2
2
2
___________________________________________________________________
SKRZYDŁO "C - PODDASZE
Karta charakterystyki pomieszczeń
Nazwa
pomieszczenia
KORYTARZ
Kondygnacja
POZIOM - PODDASZE
Nr
2.7
4,4 m2
Wytyczne wykończenia wnętrza
PODŁOGA:
Wykładziny PCV, homogeniczna - kolorystyka jasna z minimalną ilością bezkierunkowego wzoru,
nowoczesne wzornictwo, warstwa użytkowa min.0,9mm, grubość całkowita min. 2 mm, klasa
ścieralności T, klasa użyteczności 34/43, szerokość rolki 200 cm, 15 lat gwarancji, bez konieczności
arylowania, ponownej konserwacji polimerami przez cały okres użytkowania.
Proponowana zostaje wykładzina firmy Tarkett, model IQ Granit, model 3040410 lub wykładzina o
podobnej kolorystyce i tożsamych parametrach.
ŚCIANY:
Tynki wykonać jako cem.-wap. Kat III przygotowane pod malowanie. Ściany należy malować farbą
lateksową w kolorze RAL 1015 – ilość malowań zgodnie z warunkami określonymi przez producenta
do wysokości poniżej 5cm od sufitu.
SUFIT:
Tynk cem.-wap. Kat III wykończone jak pod malowanie. Ściany należy malować farbą lateksową w
kolorze RAL 9010 – ilość malowań zgodnie z warunkami określonymi przez producenta.
STOLARKA:
Wymagania stolarki zgodnie z zestawieniem w opracowaniu graficznym.
Wyposażenie
-
Ilość
-
