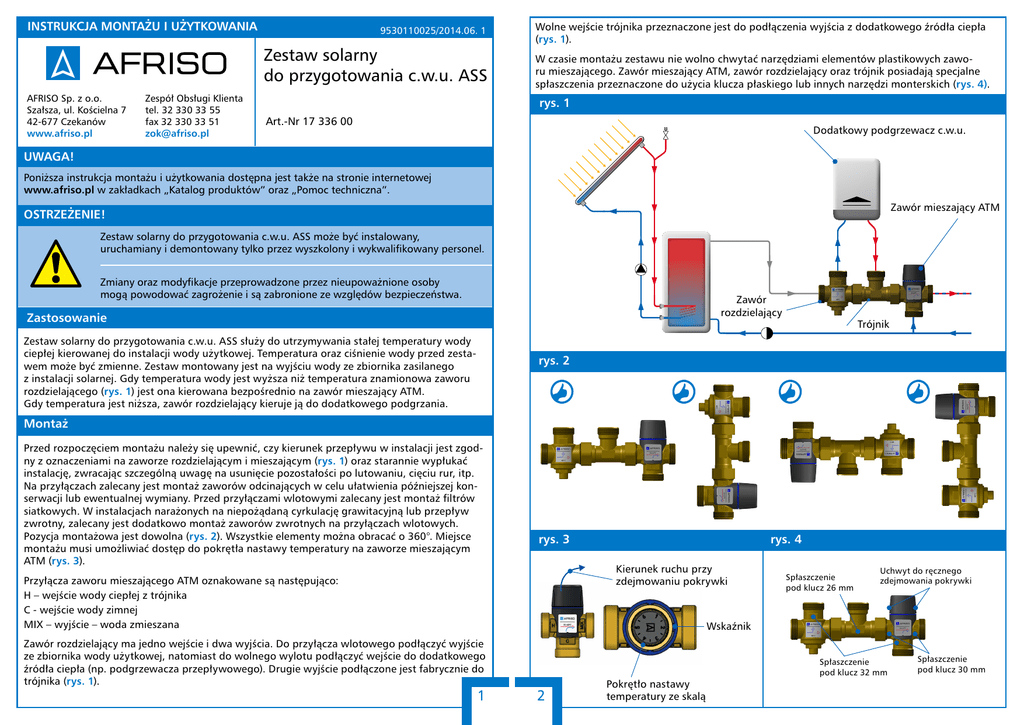

INSTRUKCJA MONTAŻU I UŻYTKOWANIA
9530110025/2014.06. 1
Zestaw solarny
do przygotowania c.w.u. ASS
AFRISO Sp. z o.o.
Szałsza, ul. Kościelna 7
42-677 Czekanów
www.afriso.pl
Zespół Obsługi Klienta
tel. 32 330 33 55
fax 32 330 33 51
[email protected]
Wolne wejście trójnika przeznaczone jest do podłączenia wyjścia z dodatkowego źródła ciepła
(rys. 1).
W czasie montażu zestawu nie wolno chwytać narzędziami elementów plastikowych zaworu mieszającego. Zawór mieszający ATM, zawór rozdzielający oraz trójnik posiadają specjalne
spłaszczenia przeznaczone do użycia klucza płaskiego lub innych narzędzi monterskich (rys. 4).
rys. 1
Art.-Nr 17 336 00
Dodatkowy podgrzewacz c.w.u.
UWAGA!
Poniższa instrukcja montażu i użytkowania dostępna jest także na stronie internetowej
www.afriso.pl w zakładkach „Katalog produktów” oraz „Pomoc techniczna”.
Zawór mieszający ATM
OSTRZEŻENIE!
Zestaw solarny do przygotowania c.w.u. ASS może być instalowany,
uruchamiany i demontowany tylko przez wyszkolony i wykwalifikowany personel.
Zmiany oraz modyfikacje przeprowadzone przez nieupoważnione osoby
mogą powodować zagrożenie i są zabronione ze względów bezpieczeństwa.
Zawór
rozdzielający
Zastosowanie
Zestaw solarny do przygotowania c.w.u. ASS służy do utrzymywania stałej temperatury wody
ciepłej kierowanej do instalacji wody użytkowej. Temperatura oraz ciśnienie wody przed zestawem może być zmienne. Zestaw montowany jest na wyjściu wody ze zbiornika zasilanego
z instalacji solarnej. Gdy temperatura wody jest wyższa niż temperatura znamionowa zaworu
rozdzielającego (rys. 1) jest ona kierowana bezpośrednio na zawór mieszający ATM.
Gdy temperatura jest niższa, zawór rozdzielający kieruje ją do dodatkowego podgrzania.
Trójnik
rys. 2
Montaż
Przed rozpoczęciem montażu należy się upewnić, czy kierunek przepływu w instalacji jest zgodny z oznaczeniami na zaworze rozdzielającym i mieszającym (rys. 1) oraz starannie wypłukać
instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp.
Na przyłączach zalecany jest montaż zaworów odcinających w celu ułatwienia późniejszej konserwacji lub ewentualnej wymiany. Przed przyłączami wlotowymi zalecany jest montaż filtrów
siatkowych. W instalacjach narażonych na niepożądaną cyrkulację grawitacyjną lub przepływ
zwrotny, zalecany jest dodatkowo montaż zaworów zwrotnych na przyłączach wlotowych.
Pozycja montażowa jest dowolna (rys. 2). Wszystkie elementy można obracać o 360°. Miejsce
montażu musi umożliwiać dostęp do pokrętła nastawy temperatury na zaworze mieszającym
ATM (rys. 3).
rys. 3
rys. 4
Kierunek ruchu przy
zdejmowaniu pokrywki
Przyłącza zaworu mieszającego ATM oznakowane są następująco:
H – wejście wody ciepłej z trójnika
C - wejście wody zimnej
MIX – wyjście – woda zmieszana
Spłaszczenie
pod klucz 26 mm
Uchwyt do ręcznego
zdejmowania pokrywki
Wskaźnik
Zawór rozdzielający ma jedno wejście i dwa wyjścia. Do przyłącza wlotowego podłączyć wyjście
ze zbiornika wody użytkowej, natomiast do wolnego wylotu podłączyć wejście do dodatkowego
źródła ciepła (np. podgrzewacza przepływowego). Drugie wyjście podłączone jest fabrycznie do
trójnika (rys. 1).
1
Spłaszczenie
pod klucz 32 mm
2
Pokrętło nastawy
temperatury ze skalą
Spłaszczenie
pod klucz 30 mm
Użytkowanie zaworu ATM
Temperaturę wody na wyjściu MIX zaworu ATM
należy ustawić przy pomocy pokrętła, zgodnie
z tabelą nastaw. Po ustawieniu żądanej
temperatury, zalecane jest ponowne nałożenie
plastikowej pokrywki, co zmniejszy możliwość
przypadkowej zmiany nastawy lub niepożądanych manipulacji.
Dopuszczenia i certyfikaty
Temperatura
Nastawa
Zestaw solarny do przygotowania c.w.u. ASS podlega Dyrektywie Ciśnieniowej PED 97/23/WE
i zgodnie z art. 3.3 (dobra praktyka inżynierska) nie jest znakowany znakiem CE. Posiada atest
higieniczny wydany przez Państwowy Zakład Higieny. Termostatyczne zawory mieszające ATM
wyprodukowano zgodnie z normą PN-EN 1111.
Zakres
35÷60°C
1
2
3
4
5
6
35°C
44°C
48°C
51°C
57°C
60°C
Etapy pracy
Temperatura na wejściu zaworu
rozdzielającego zestawu solarnego ASS jest niższa niż 43°C. Zawór
rozdzielający kieruje wodę w górę
do dodatkowego źródła ciepła.
Podgrzana woda trafia z powrotem
do zestawu poprzez trójnik i jest
kierowana do zaworu mieszającego,
gdzie po zmieszaniu osiąga żądaną
temperaturę na wyjściu z zestawu.
Konserwacja
Zestaw solarny do przygotowania c.w.u. ASS nie wymaga konserwacji.
Dane techniczne
Parametr / część
Wartość / materiał
Maksymalne ciśnienie robocze
10 bar
Temperatura pracy
5÷95°C
Zakres nastawy
35÷60°C
Kvs
1,5 m3/h
Dokładność regulacji
±2°C
Temperatura znamionowa zaworu rozdzielającego
45°C ±2°C
Przyłącza
G1”
Korpus zaworu mieszającego ATM
Mosiądz CW602N (DZR)
Korpus zaworu rozdzielającego i trójnika
Mosiądz CW617N
Uszczelnienia
EPDM
Temperatura na wejściu zaworu
rozdzielającego zestawu solarnego
ASS wynosi 43÷47°C. Zawór rozdzielający kieruje część wody w górę do
dodatkowego źródła ciepła, a część
bezpośrednio na zawór mieszający
ATM. Podgrzana woda trafia
z powrotem do zestawu poprzez
trójnik i też jest kierowana do zaworu mieszającego, gdzie po zmieszaniu osiąga żądaną temperaturę na
wyjściu z zestawu.
Wyłączenie z eksploatacji, złomowanie
1. Zdemontować urządzenie.
2. W trosce o ochronę środowiska naturalnego nie wolno wyrzucać wyłączonego
z eksploatacji urządzenia razem z nieposegregowanymi odpadami gospodarczymi. Urządzenie należy dostarczyć do odpowiedniego punktu złomowania.
Temperatura na wejściu zaworu
rozdzielającego zestawu solarnego
ASS jest wyższa niż 47°C. Zawór
rozdzielający kieruje wodę w całości
bezpośrednio na zawór mieszający
ATM. Woda przepływa przez trójnik
i po zmieszaniu osiąga żądaną
temperaturę na wyjściu z zestawu.
Dodatkowe źródło ciepła nie jest
wykorzystywane.
Zestaw solarny do przygotowania c.w.u. ASS AFRISO zbudowany jest z materiałów, które
można poddać recyklingowi.
Gwarancja
Producent udziela na urządzenie 36 miesięcy gwarancji od daty zakupu. Gwarancja traci
ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej
z niniejszą instrukcją montażu i użytkowania.
Satysfakcja klienta
Dla AFRISO Sp. z o.o. zadowolenie klienta jest najważniejsze. W razie pytań, propozycji
lub problemów z produktem, prosimy o kontakt: [email protected], tel. 32 330 33 55.
