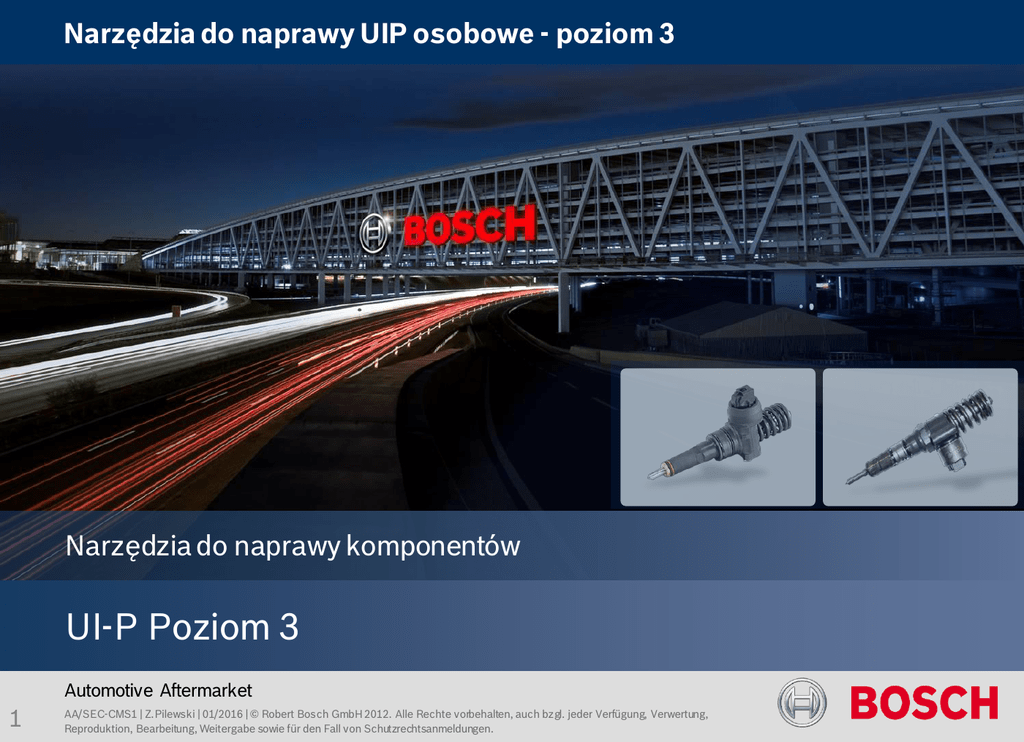

Narzędzia do naprawy komponentów
UI-P Poziom 3
Automotive Aftermarket
1
AA/SEC-CMS1 | Z.Pilewski | 01/2016 | © Robert Bosch GmbH 2012. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung,
Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
Dane rynkowe – zastosowania UIP
Pojazd Producent / Marka



2
VW - Group
Ford
Mitsubishi
Aspekty techniczne – poziomy naprawy



1.
Wymiana zestawu końcówki wtrysku,
Poziom sprawdzenie i regulacji ciśnienia otwarcia
wtrysku
2.
Testowanie UI-P na EPS 815 z użyciem
Poziom zestawu EPS 847 (CAM Box)
3.
Wymiana elektrozaworu i regulacja skoków
Poziom iglicy, szczelin.
3
Warianty pompowtryskiwaczy
UI-P 1


4
UI-P 1.3
UI-P 1.1
UI-P 1.4
UI-P 1.5
UI-P 2
UI-P1 i UI-P1.3 różnią się od UI-P1.1, UI-P1.4 i UI-P1.5 wewnętrzną konstrukcją zaworu sterującego.
Zewnętrznie są do siebie podobne, są stosowane w silnikach z 2 zaworami na cylinder (masywniejsze).
UI-P2 jest konstrukcyjnie zupełnie inny ponieważ stosowany w silnikach z 4 zaworami na cylinder.
Aspekty techniczne – zakres naprawy stopień 3
Warianty produktu UIP:
O-Ring
Sprężyna
UI-P 1
UI-P 1.3
Grupa 1
UI-P 1.1
UI-P 1.4
UI-P 1.5
Grupa 2
UI-P 2.0
Płytka
dociskowa
Tarcza
prowadząca
(element
regulacyjny)
O-Ring
Podkładka
regulacyjna
Cewka
elektromagnesu

Demontaż i montaż zgodnie z przyporządkowaniem do wariantów
(grup) w oparciu o wymogi DS zawarte w instrukcjach ESI-K.

Pomiar i ustawienie szczelin i skoków igły zaworu elementami
regulacyjnymi zależnie od wariantów (grup) – instrukcje ESI-K.
5
Nakrętka
mocująca
Śruby torx
Pokrywa
zamykająca
Grupa 3
Rdzeń
elektromagnesu
Zastosowania wariantów (grup) UIP
UI-P Generacje
P1
Marka
Audi
, Skoda
Ford
Audi
VW
Model
, VW
Galaxy
Skoda
Ford
A3, -4, -6
Golf, Bora, Caddy, Passat,
Multivan, Transporter, Sharan
Fabia, Superb
Galaxy
P1.3
Audi
VW
Seat
Skoda
Ford
A2, -3, -4, -6
Golf, Bora, Lupo, Passat, Polo
Arosa, Cordoba, Ibiza, Alhambra
Fabia,
Galaxy
P1.4
VW
Phaeton, Touareg
P1.5
VW
Audi
Seat
Phaeton, Touareg, Multivan, Transporter
A3, -4, -6
Altea, Leon, Toledo
P2
Audi
Seat
Skoda
Mitsubishi
P1.1
A3, -4, -6
Altea, Leon, Toledo
Superb
Grandis, Lancer, Outlander
6
Grupa 1
Grupa 2
Grupa 3
Zakres dostawy narzędzi do UIP – stopień 3
Nr. katalogowy
Nazwa
0 986 610 825
Ciąg dalszy
• Uchwyt montażowy UI-P1.x
Do wymiany
elektromagnesu
• Urządzenie do montażu
• Uchwyt montażowy UI-P2
Do wymiany
elektromagnesu
• Zestaw do przebudowy
imadła z kierownicą
Do imadeł 0 986 613 400
• Urządzenie pomiarowe
Do pomiaru szczelin i
skoków
• Adapter podłączeniowy
UI-P1.x
Pomiar podciśnienia
• Dociskacz
Do UI-P1.x
• Adapter podłączeniowy
UI-P2
Pomiar podciśnienia
• Dociskacz
Do UI-P2
• Urządzenie pomiarowe
• Zestaw montażowy
sprężyny
Dobór podkładki docisku
sprężyny iglicy
UI P1.x & UI-P2
Do UI-P1.x & UI-P2
• Uchwyt do pom. szczelności
Do UI-P1.x
• Czujnik zegarowy
Pomiar skoku i szczeliny
• Uchwyt do pom. szczelności
Do UI-P2
• Walizka
Narzędzia pomiarowe
• Przewody połączeniowe
pneumatyczne
Próba szczelności
• Walizka
Na podkładki regulacyjne
Nazwa
UI-P Zestaw narzędzi
składa się z:
(UI-P1.x & UI-P2)
• Płyta pomiarowa
7
Nr. katalogowy
Zakres dostawy UI-P - FCR
8
Przebudowa imadła 0 986 613 400 do naprawy elektrozaworu UI-P
3
Przebudowa imadła 0 986 613 400 obejmuje:
4
6



5
9

Montaż sprężyny podnoszącej (4)
Wymiana prowadnic uchwytów (5) na dłuższe
Przyklejenie nalepek informacyjnych (3)
Montaż zespołu powietrznego (6)
Przykładowe pomiary w pompowtryskiwaczach UI-P
Grubość dysku
Wymiar A


Wymiar B

Wymiar C to pozostała szczelina resztkowa,
która powinna pozostać (wartość określona w
instrukcjach naprawy ESI odpowiednio dla typu
UI-P)
Grubość dysku wynika z wymiarów A, B i C
Wymiar C uzyskujemy poprzez wymianę dysku
(jest to część zamienna)
10
Cechy produktu
• Konstrukcja i wykonanie odpowiadające
wymaganiom warsztatów – łatwe w użyciu
Korzyści dla
klientów:
• Umożliwia wykorzystanie dostępnych od
dawna narzędzi – optymalizacja
 Dostarczane w
• Solidne wykonanie zapewniające trwałość
użytkowania
 Możliwość
• Umożliwia prowadzenie opłacalnych
napraw dzięki właściwej identyfikacji
dodatkowych uszkodzeń i ich eliminacji
zestawie
rozbudowy
 Ekonomiczność
 Pewność marki
 Trwałość narzędzi
11
Numery zamówieniowe
Zamówienie
Nazwa
Zestaw narzędzi UI-P Poziom 3
Numer katalogowy
Cena katalogowa
0 986 610 825
18.000,-
Dodatkowo dla „nowych klientów” którzy nie posiadają żadnego wyposażenia do UIP
Wyposażenie dodatkowe
Nazwa
Numer katalogowy
Cena katalogowa
Imadło do demontażu pompowtryskiwaczy
0 986 613 400
4.220,-
Miernik siły nacisku
0 986 612 997
8.000,-
Tarczka kątowa
0 986 613 425
342,-
Płyta montażowa
0 986 613 429
1.150,-
(Do pomiaru siły nacisku przy montażu elektromagnesu)
Uwaga: Aby naprawiać pompowtryskiwacze potrzeba więcej specjalistycznego sprzętu.
Szczegóły w blatach ofertowych. Przedstawione ceny aktualne na 02.2016.
12
Przegląd sprzętu i wyposażenia do badań UI
CAM 847
CAM 847
(Zestaw:
UI-P, UI-N, UP)
1 687 001 847
(Pakiet
indywidualny
UI-P)
1 687 001 849
EPS 815
Stół
probierczy do
testowania
komponentów
diesla
Numer
katalogowy
Oznaczenie
Wyp. dodatkowe
Elektronika sterująca
CRI800 2
Stabilizator napięcia
2
Materiały montażowe
Wymiennik ciepła
1 687 023 369
1 687 022 873
2
2
Czujnik prędkości obr.
&
inne
&
Zestaw adaptera
1 687 016 051
1 687 016 043
1 687 010 336
2
Przewód podłączeniowy 2
Zestaw do przebudowy
pom temp. na wlocie
Zasilanie olejem
smarownym
Komora wtryskowa i
podkładki uszczelniające
1 687 224 963
1 684 465 499
1 687 016 033
1 687 001 977
1 682 312 044
2
) Również stosowane do testowania
Wtryskiwaczy CRI / CRIN oraz pomp
wtryskowych VP.
Uwaga: Szczegółowy dobór wyposażenia na podstawie blatów ofertowych i katalogu wyposażenia do napraw diesla.
13
Narzędzia do naprawy komponentów
UI-P Poziom 3
