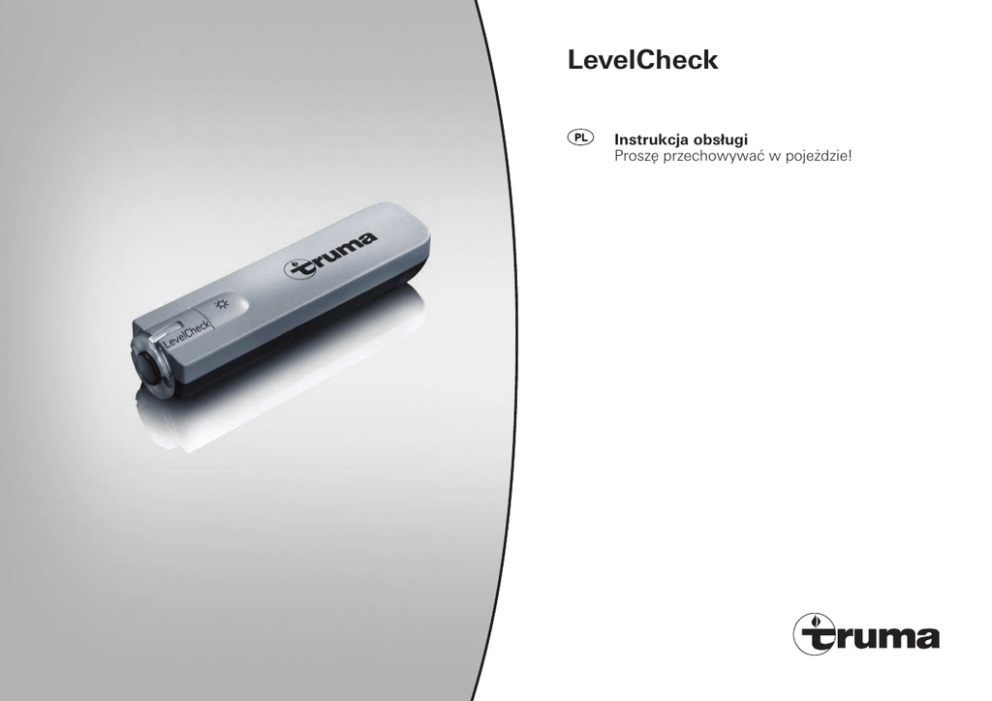

LevelCheck – Wskaźnik poziomu zawartości
5
4
3
2
6
7
Urządzenie nie nadaje się do butli gazowych z tworzywa
sztucznego, butli gazowych do wielokrotnego napełniania, zbiorników gazowych lub butli na gaz butanowy (gaz
kempingowy).
W celu zapewnienia prawidłowego pomiaru należy przed każdym użyciem wyczyścić głowicę pomiarową wilgotną szmatką (bez środka czyszczącego).
1
1
2
3
4
5
= głowica ultradźwiękowa
= lampa LED (latarka)
= dioda LED stanu (czerwona / zielona / pomarańczowa)
= włącznik / wyłącznik lampy LED
= otwory na pasek na rękę
(nie jest objęty zakresem dostawy)
6 = pojemnik baterii
7 = śruba do pojemnika baterii
Przeznaczenie
LevelCheck jest mobilnym wskaźnikiem ilości gazu przeznaczonym do wszystkich butli gazowych (propan / butan – LPG)
ze stali lub aluminium o średnicy od 200 do 350 mm. Urządzenie rozpoznaje i sygnalizuje obecność gazu ciekłego w butli w
punkcie pomiarowym.
Ważne wskazówki
Butla gazowa jest napełniana maks. do 80 % swojej pojemności. Wynikający z tego poziom napełnienia pełnej butli zmienia
się w zależności od mieszanki gazowej (udziału propanu / butanu) i temperatury.
2
Zabrudzona głowica pomiarowa może spowodować błędy pomiaru. Szczególnie w przypadku butli aluminiowych powstają
cząstki pyłu, które w istotny sposób zakłócają proces pomiaru.
Pomiar w przypadku zabrudzonych lub zardzewiałych butli gazowych jest z reguły utrudniony.
Trudności powodują także np.:
–
–
–
–
–
niewidoczna rdza wewnątrz butli gazowej
bardzo grube powłoki farby na zewnątrz butli
naklejki na zewnątrz butli gazowej
skropliny (zamarznięte) na zewnątrz butli gazowej
wgniecione lub mocno podrapane butle gazowe
Czyszczenie butli gazowych wzgl. wykonanie pomiaru w innym miejscu prowadzi w większości przypadków do dobrych
wyników.
Ustalenie poziomu napełnienia
W celu ustalenia poziomu napełnienia należy wykonać kilka
pojedynczych pomiarów na różnych wysokościach na butli
gazowej (od dołu do góry).
Nie przeciągać urządzenia wzdłuż butli.
Pomiar zostaje rozpoczęty przez równoległe dociśnięcie głowicy pomiarowej (1) do butli gazowej (potwierdzenie sygnałem
akustycznym).
90°
Napięcie dolne / usterka
– Wynik pomiaru jest sygnalizowany miganiem diody: słaba
bateria (pomiar nie jest możliwy).
– Miga czerwona dioda LED stanu i rozbrzmiewa 3 x sygnał
akustyczny: rozładowana bateria (pomiar nie jest możliwy).
Wymiana baterii
Należy stosować tylko zabezpieczone przed wyciekiem baterie
(9 V), typ 6 LR 61, 6 F 22.
Podczas pomiaru dioda LED stanu (3) miga na
pomarańczowo.
Koniec pomiaru jest sygnalizowany kolejnym sygnałem akustycznym, a wynik pomiaru jest sygnalizowany diodą LED
stanu (3).
Dioda LED stanu zielona
– w punkcie pomiarowym
znajduje się gaz płynny
Dioda LED stanu czerwona – brak gazu lub błąd pomiaru
Urządzenie wyłącza się automatycznie po zakończeniu
pomiaru.
Lampa z diodą LED
Lampa z diodą LED (2) jest włączana przez naciśnięcie przycisku (4). Lampa LED wyłącza się po ponownym naciśnięciu
przycisku. Po upływie ok. 5 minut lampa LED wyłącza się
automatycznie.
Wykręcić śrubę (7) z pokrywy pojemnika baterii. Pokrywę
przesunąć w kierunku strzałki i zdjąć. Wymienić baterię, zwrócić uwagę na właściwą pozycję biegunów plus / minus!
Zużytą baterię zutylizować osobno w prawidłowy sposób.
Zużyte baterie mogą wyciekać i uszkodzić urządzenie!
Jeżeli urządzenie nie będzie używane przez dłuższy
czas, baterię należy wyjąć.
Za szkody spowodowane przez wyciekające baterie roszczenie gwarancyjne nie przysługuje.
Usuwanie
Urządzenie i baterię należy usuwać osobno zgodnie z
przepisami administracyjnymi
kraju użytkowania.
Należy przestrzegać krajowych przepisów i ustaw.
Dane techniczne
Napięcie zasilania
bateria 9 V
Wymiary (dł. x sz. x wys.) 138 x 35 x 30 mm
Ciężar (z baterią)
ok. 100 g
Zmiany techniczne zastrzeżone!
3
W razie usterek proszę zwrócić się do centrum
serwisowego Truma lub jednego z naszych
autoryzowanych partnerów serwisowych
(patrz zeszyt serwisowy Truma lub www.truma.com).
Dla przyspieszenia obsługi prosimy mieć w pogotowiu
typ i numer fabryczny urządzenia (zob. tabliczkę
znamionową).
