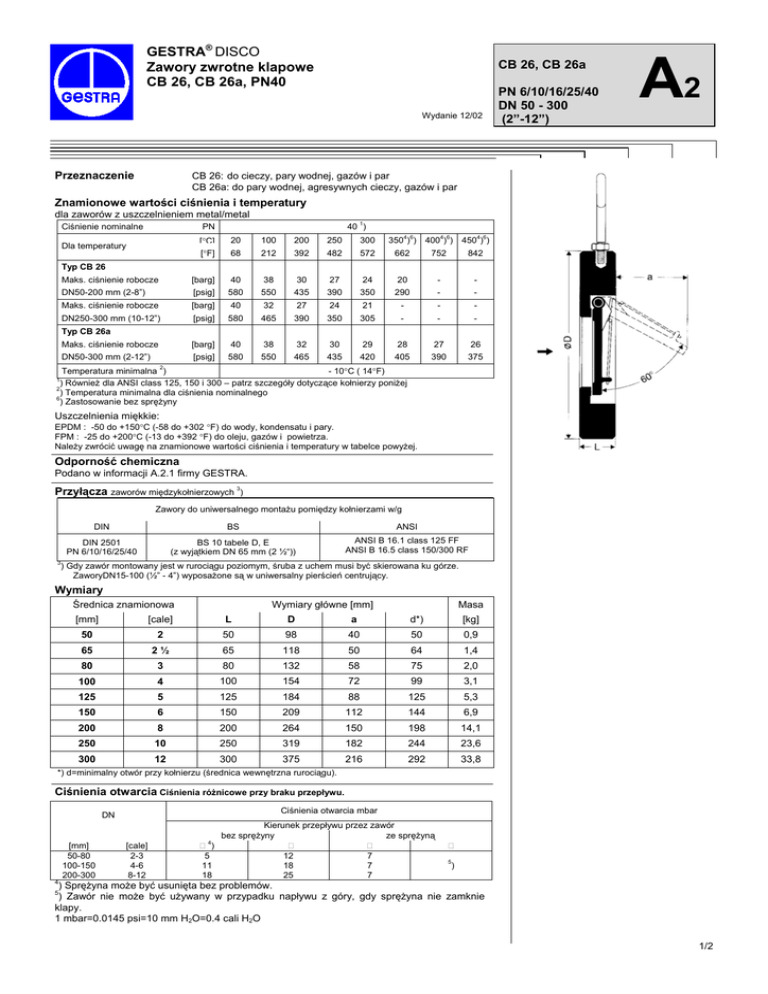

GESTRA® DISCO Zawory zwrotne klapowe CB 26, CB 26a, PN40

GESTRA® DISCO Zawory zwrotne klapowe CB 26, CB 26a, PN40

GESTRA® DISCO
Zawory zwrotne klapowe
CB 26, CB 26a, PN40
CB 26, CB 26a
Wydanie 12/02
Przeznaczenie
PN 6/10/16/25/40
DN 50 - 300
(2”-12”)
A2
CB 26: do cieczy, pary wodnej, gazów i par
CB 26a: do pary wodnej, agresywnych cieczy, gazów i par
Znamionowe wartości ciśnienia i temperatury
dla zaworów z uszczelnieniem metal/metal
Ciśnienie nominalne
40 1)
PN
Dla temperatury
[°C]
20
100
200
250
300
[°F]
68
212
392
482
572
3504)6) 4004)6) 4504)6)
662
752
842
Typ CB 26
Maks. ciśnienie robocze
[barg]
40
38
30
27
24
20
-
-
DN50-200 mm (2-8”)
[psig]
580
550
435
390
350
290
-
-
Maks. ciśnienie robocze
[barg]
40
32
27
24
21
-
-
-
DN250-300 mm (10-12”)
[psig]
580
465
390
350
305
-
-
-
Typ CB 26a
Maks. ciśnienie robocze
[barg]
40
38
32
30
29
28
27
26
DN50-300 mm (2-12”)
[psig]
580
550
465
435
420
405
390
375
Temperatura minimalna 2)
- 10°C ( 14°F)
) Również dla ANSI class 125, 150 i 300 – patrz szczegóły dotyczące kołnierzy poniżej
2
) Temperatura minimalna dla ciśnienia nominalnego
6
) Zastosowanie bez sprężyny
1
Uszczelnienia miękkie:
EPDM : -50 do +150°C (-58 do +302 °F) do wody, kondensatu i pary.
FPM : -25 do +200°C (-13 do +392 °F) do oleju, gazów i powietrza.
Należy zwrócić uwagę na znamionowe wartości ciśnienia i temperatury w tabelce powyżej.
Odporność chemiczna
Podano w informacji A.2.1 firmy GESTRA.
Przyłącza zaworów międzykołnierzowych 3)
Zawory do uniwersalnego montażu pomiędzy kołnierzami w/g
3
DIN
BS
ANSI
DIN 2501
PN 6/10/16/25/40
BS 10 tabele D, E
(z wyjątkiem DN 65 mm (2 ½“))
ANSI B 16.1 class 125 FF
ANSI B 16.5 class 150/300 RF
) Gdy zawór montowany jest w rurociągu poziomym, śruba z uchem musi być skierowana ku górze.
ZaworyDN15-100 (½” - 4”) wyposażone są w uniwersalny pierścień centrujący.
Wymiary
Średnica znamionowa
[mm]
Wymiary główne [mm]
Masa
[cale]
L
50
2
50
98
40
50
0,9
65
2½
65
118
50
64
1,4
80
3
80
132
58
75
2,0
100
4
100
154
72
99
3,1
125
5
125
184
88
125
5,3
150
6
150
209
112
144
6,9
200
8
200
264
150
198
14,1
250
10
250
319
182
244
23,6
300
12
300
375
216
292
33,8
D
d*)
a
[kg]
*) d=minimalny otwór przy kołnierzu (średnica wewnętrzna rurociągu).
Ciśnienia otwarcia Ciśnienia różnicowe przy braku przepływu.
Ciśnienia otwarcia mbar
DN
4
[mm]
50-80
100-150
200-300
[cale]
2-3
4-6
8-12
4
)
5
11
18
Kierunek przepływu przez zawór
bez sprężyny
ze sprężyną
12
18
25
7
7
7
5
)
) Sprężyna może być usunięta bez problemów.
) Zawór nie może być używany w przypadku napływu z góry, gdy sprężyna nie zamknie
klapy.
1 mbar=0.0145 psi=10 mm H2O=0.4 cali H2O
5
1/2
A2
REGIONALNY PRZEDSTAWICIEL W POLSCE
MERPRO Sp. z o.o.
ul. Ścinawska 43
tel. 0048 61 8685629
60-178 POZNAŃ
fax 0048 61 8685940
CB 26, CB 26a
PN 6/10/16/25/40
DN 50 - 300
__________________________________________________________________________________________________________________
Wykres spadku ciśnienia
Krzywe pokazane na wykresie są ważne dla wody
w temperaturze 20°C. Aby znaleźć spadek
ciśnienia dla innej cieczy należy obliczyć i użyć
ekwiwalent przepływu wody.
Wartości pokazane na wykresie odnoszą się do
zaworów ze sprężyną i przy przepływie poziomym.
Przy przepływie pionowym nieznaczne odchylenia
mogą pojawiać się tylko przy częściowym otwarciu
zaworu.
Vw = V x
ρ
1000
Vw = Ekwiwalent przepływu wody w l/s itp.
ρ
= Gęstość cieczy (w warunkach pracy)
w kg/m3 itp.
V = Przepływ cieczy (w warunkach pracy)
w l/s itp.
Zawór zwrotny Gestra DISCO CB 26...,
PN6/10/16/25/40.
Międzykołnierzowy o krótkiej zabudowie.
Maksymalny kąt otwarcie klapy 60°. Zawiasy
metalowe. Dwie sprężyny zamykające.
Do zabudowy między kołnierzami DIN, BS
lub ANSI.
Medium, ciśnienie i temperatura, DN,
materiał korpusu.
Uszczelnienie metal-metal lub miękkie
(EPDM lub FPM)
Przepływ Vw
W zapytaniu prosimy podawać:
Spadek ciśnienia ∆ p
1 galon ameryk. = 0,833 galona ang. (Imp. gal.)
Przy zamawianiu prosimy podawać:
Zawór zwrotny typ CB26 lub CB 26a, DN ...
Uszczelnienie metal-metal lub miękkie
(EPDM lub FPM)
Materiały
Medium, przepływ, ciśnienie i temperatura.
Typ kołnierzy rurociągu.
Uwaga:
Zawór nie powinien być stosowany na
sprężarkach lub w przypadku przepływu
pulsacyjnego.
Prosimy o kontakt w przypadku takich
zastosowań.
CB 26
DN 50 – 300 mm (2”- 12”)
Korpus
Klapa
DIN
Odpowiednik ASTM
DN 50-200 mm
C22.8
1.0460
DN 250-300 mm
RSt 37-2
1.0038
A 214
G-X 5 CrNiMoNb 18 10
1.4581
A352 CF8MC
GGG 40-3
0.7043
A 536 Grade 60-40-18
X 6 CrNiMoTi 17 12 2
1.4571
DN 50-80 mm
DN 100-300 mm
Sprężyny
A 105
A 313 typ 316
Sworznie osi i kołek ustalający
Tuleje (wyłącznie DN200-300)
A 182 F 316
A 182 F 316
CB 26a
DN 50 – 300 mm (2”- 12”)
Korpus
Dostawa wg naszych Ogólnych
Warunków Dostawy
DN 50-200 mm
X 6 CrNiMoTi 17 12 2
1.4571
A 182 F 316
DN 250-300 mm
G-X 5 CrNiMoNb 18 10
1.4581
A352 CF8MC
G-X 5 CrNiMoNb 18 10
1.4581
Klapa
Sprężyny
Sworznie osi i kołek ustalający
Zastrzega się prawo do wprowadzania
zmian konstrukcji i danych technicznych.
Tuleje (wyłącznie DN200-300)
A352 CF8MC
A 313 typ 316
X 6 CrNiMoTi 17 12 2
1.4571
A 182 F 316
A 182 F 316
 GESTRA Polonia – Gdańsk – 810270-00/298
2/2
