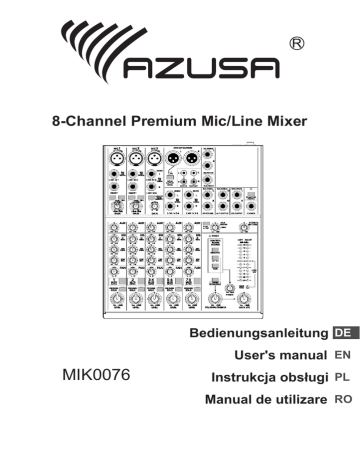

8-Channel Premium Mic/Line Mixer
Bedienungsanleitung DE
User's manual EN
MIK0076
Instrukcja obsługi PL
Manual de utilizare RO
Bedienungsanleitung
SICHERHEITSANWEISUNGEN
• Lesen Sie die gesamte Bedienungsanleitung bevor Sie das Gerät benutzen.
• Bewahren Sie die Bedienungsanleitung auf für späteres nachschlagen.
• Um Feuer und Stromschläge zu vermeiden, darf das Gerät nicht Regen oder
Feuchtigkeit ausgesetzt werden.
• Die Abdeckung oder Rückwand nicht entfernen, keine vom Anwender zu
wartenden Teile im Inneren. Wenden Sie Sich für die Wartung an qualifiziertes
Fachpersonal.
• Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen
Sie den Netzstecker und entnehmen Sie die Batterien aus dem Gerät.
• Schalten Sie das Gerät vor der Reinigung aus. Zur Reinigung benutzen Sie
ein feuchtes Tuch (keine chemischen Reinigungsmittel verwenden).
BESCHREIBUNG DER ANSCHLÜSSE
Mikrofoneingang (Kanal 1-3)
Linien-Eingänge (Kanäle 1-2)
DE
Stereo Line-Eingänge (Kanäle 3-4, 5-6 und 7-8)
Kanaleingang (Kanäle 1-2). Diese Buchsen werden benutzt um serielle
Effektgeräte wie Kompressor, Equalizer, De-Esser oder Filter anzuschließen.
Hochpassfilter (Kanäle 1-3). Jeder Hochpassfilter blockiert alle Frequenzen unter
100Hz.
Gerät einschalten (Kanäle 1-2). Drücken Sie diese, falls Sie eine Gitarre oder
Signalquelle eines anderen Instruments direkt an die Line-Eingänge der Kanäle
1 und 2 verbinden möchten.
Verstärkung (Kanäle 1-3)
3
Bedienungsanleitung
Stereo-Return
ALT 3-4 Ausgang
Kontrollraum-Ausgänge
Kopfhörer
Phantomschalter und LED
Bandeingang
Bandausgang
AUX senden
1/4" Hauptausgänge
XLR Hauptausgänge
XLR Hauptausgangs-Pegelschalter
DE
Netzanschluss
Netzschalter
4
Bedienungsanleitung
BESCHREIBUNG DER KANALSTREIFEN
Kanalpegel
Pre-Fader solo
Ton aus/Alt 3-4
Pan
Tief EQ
DE
Mittel EQ
Hoch EQ
AUX
5
Bedienungsanleitung
AUSGANGSSEKTION
Gesamtmixer
DE
Kontrollraum Quellenmatrix
Kopfhörer
Kontrollraum/Submix
Dem Gesamtmixer zuordnen
Grob solo
Pegelanzeige
PRE oder POST (AUX)
6
Bedienungsanleitung
AUX Hauptsender
Stereo Rückkehr
Betriebsanzeige LED
ANSCHLUSSBEISPIELE
1. Live Band PA System
Mikrofon
Akustische
Gitarre
Elektrische
Gitarre
Bassgitarre
Verstärker
DI Box
EffektsRückkehr Prozessor
Senden
Rückkehr
Vokal
Kompressor
DE
Kompressor
Aktivlautsprecher
Keyboard
IPod
Dockingsystem
7
Bedienungsanleitung
2. Heimstudio
KondensatorMikrofon
Akustische
Gitarre
Verstärker
Elektrische
Gitarre
StudioMonitore
Kapfhörer
Synthesizer
HeKapfhörer-Verst.
Laptop
Elektrisches
Trommelset
DE
8
Bedienungsanleitung
3. Keyboard Submixer
Bühnenmonitormixer vom FOH Mixer
Mono Synthesizer 1
Gesamtmixer zum FOH Mixer
Aktiver
Personalmonitor
Mono synth 2
Kapfhörer
Synth 3
Synth 4
Bühnenanschlüsse
DE
9
Bedienungsanleitung
4. Videobearbeitung / Produktionshalle
ÜbertragungMikrofone
Desktopcomputer
Studio- Monitore
Video-Monitor
DV-Player 1
DV-Player 2
Videoausgang
DE
10
Stereo-Klangeffekte
Festplatten-Player
Bedienungsanleitung
5. Kombiniertes Heimstudio und Home Theater
KondensatorMikrofon
Verstärker
Elektrische
Gitarre
StudioMonitore
Synth
TV Gerät
EffektProzessor
Kapfhörer
Laptop
Kabelbox
Video 1
DE
DVD Player
Video 2
11
Bedienungsanleitung
TECHNISCHE DATEN
Hauptmixergeräusch
(20Hz-20kHz Bandbreite, Kanäle 1-3 Verstärkung @ Einheitsverstärkung, EQ flach,
alle Kanäle zugewiesen Hauptmixer Kanal 1 links geschwenkt, 2 rechts geschwenkt,
3-8 zentriert)
Hauptmix-Regler nach unten, Kanal-Ebene Regler nach unten:XLR -95 dBu
TRS -101 dBu
Hauptmix-Regler Einheit, Kanal-Ebene Regler nach unten:
XLR -90 dBu
TRS -96 dBu
Hauptmix-Regler @ Einheit, Kanal Pegelregler @ Einheit:
XLR -84dBu
TRS -90dBu
Klirrfaktor (THD)
(1kHz @ 35dB Verstärkung, 20Hz – 20kHz Bandbreite)
Mikrofon Vor @ Einsatz: 0,001%
Dämpfung (Übersprechen)
(1kHz bezogen auf 0 dBu, 20Hz – 20kHz Bandbreite, Linieneingang, 1/4
"Hauptausgang Verstärkung @ Einheit.)
Hauptmix-Regler nach unten: -75 dBu
Kanal Alt / Ton-Aus-Schalter aktiviert: -100 dBu
Kanal Pegelregler nach unten: -100 dBu
Frequenzgang
30Hz bis 30kHz, Mikrofon-Eingang zu jedem Ausgang, @60dB Verstärkung: 0dB /-1dB
10Hz bis 100kHz, Mikrofon-Eingang zu jeden Ausgang, @Einheitsverstärkung: +0dB
/-3dB
DE
12
Maximalpegel
Mikrofon-Eingang: Band-Eingang: Alle anderen Eingänge: Hauptmixer XLR Ausgang:
Alle anderen Ausgänge: +21 dBu
+22 dBu
+22 dBu
+28 dBu
+22 dBu
Impedanzen
Mikrofoneingang:
Kanaleingang Rückkehr:
Alle anderen Eingänge:
Band-Ausgang:
Kopfhörerausgang:
Alle anderen Ausgänge:
3.4kΩ
5kΩ
20kΩ oder höher
1kΩ
60Ω
120Ω
Bedienungsanleitung
EQ
Hohe Töne:
Mittel-Töne:
Tiefe Töne:
±15dB @ 12kHz
±15dB @ 2.5kHz
±15dB @ 80Hz
Andere
Stromverbrauch: Abmessungen:
Gewicht:
13W
273x227x47mm
2kg (2.5kg - mit Netzteil)
Die Spezifikationen können ohne Ankündigung geändert werden.
DE
13
Bedienungsanleitung
BLOCKSCHALTBILD
DE
14
Owner’s manual
SAFETY INSTRUCTIONS
• Read through the manual before operating.
• Keep the manual for future reference.
• To prevent fire or shock hazard, do not expose the unit to rain or moisture.
• Do not remove cover or back, no user serviceable parts inside. Refers servicing to qualified service personnel.
• If the device is not used for a period of time, unplug the power cord and take
batteries away from the unit.
• Turn off the device before cleaning. For cleaning use a damp cloth (do not
use chemical cleaners).
PATCHBAY DESCRIPTION
MIC inputs (channels 1-3)
Line inputs (channels 1-2)
Stereo line inputs (channels 3-4, 5-6 and 7-8)
Channel insert (channels 1-2). These jacks arew here you connect serial effects
such as compressor, equalizer, de-essers or filter.
EN
Low cut (channels 1-3). Each low-cut switch, often referred to as a high-pass
filter, cuts bass frequences below 100Hz.
Instrument switch (channels 1-2). Press these in if you want to connect a guitar
or other instrument level source directly to the line inputs of channel 1 and 2.
Gain (channels 1-3)
15
Owner’s manual
Stereo return
ALT 3-4 output
Control room outputs
Phones
Phanatom switch and LED
Tape input
Tape output
AUX send
1/4" main outs
XLR main outs
XLR main output level switch
EN
Power connection
Power switch
16
Owner’s manual
CHANNEL STRIP DESCRIPTION
Channel's level
Pre-fader solo
Mute/alt 3-4
Pan
Low EQ
Mid EQ
EN
Hi EQ
AUX
17
Owner’s manual
OUTPUT SECTION
Main mix
Control room source matrix
Phones
EN
Control room/submix
Assign to main MIX
Rude solo
Meters
PRE or POST (AUX)
18
Owner’s manual
AUX master send
Stereo return
Power LED
EXAMPLES OF CONNECTION
1. Live band PA system
Microphone
Acoustic
guitar
Electric
guitar
Amplifier
modeler
Bass
guitar
DI Box
Return
Effects
processor
Send
Return
Vocal
compressor
EN
Compressor
Powered speakers
Keyboard
IPod
docking system
19
Owner’s manual
2. Home studio
Condenser
microphone
Acoustic
guitar
Amplifier
modeler
Electric
guitar
Studio
monitors
Headphones
Synth
Headphones amp.
Laptop
Electric drum kit
EN
20
Owner’s manual
3. Keyboard submixer
Stage monitor mix from FOH mixer
Mono synth 1
Main mix to FOH mixer
Powered personal
monitor
Mono synth 2
Headphones
Synth 3
Synth 4
Stage snake
EN
21
Owner’s manual
4. Video editing / production bay
Broadcast
microphones
Desktop computer
Studio monitors
Video monitor
DV player 1
DV player 2
Video out
EN
22
Stereo sound effects
hard disk player
Owner’s manual
5. Combined home studio and home theater
Condenser
microphone Amplifier
modeler
Studio
monitors
Electric
guitar
Synth
TV set
Effect
processor
Headphones
Laptop
Cable box
Video 1
DVD player
Video 2
EN
23
Owner’s manual
TECHNICAL SPECIFICATION
Main mix noise
(20Hz-20kHz bandwidth, channels 1-3 gain @ unity gain, channel EQ flat, all channels
assigned to main mix, channel 1 panned left, 2 panned right, 3-8 centered)
Main mix knob down, channel level knobs down:
XLR -95 dBu
TRS -101 dBu
Main mix knob unity, channel level knobs down:
XLR -90 dBu
TRS -96 dBu
Main mix knob @ unity, channel level knobs @ unity:
XLR -84dBu
TRS -90dBu
Total harmonic distortion (THD)
(1kHz @ 35dB gain, 20Hz-20kHz bandwidth)
Mic pre @ insert: 0.001%
Attenuation (crosstalk)
(1kHz relative to 0 dBu, 20Hz-20kHz bandwidth, line in, 1/4" main out, gain @ unity.)
Main mix knob down:
-75 dBu
Channel Alt / mute switch engaged:-100 dBu
Channel level knob down:
-100 dBu
Frequency response
30Hz to 30kHz, mic input to any output, @ 60dB gain: +0dB / -1dB
10Hz to 100kHz, mic input to any output, @ unity gain: +0dB / -3dB
EN
24
Maximum levels
Mic in:
Tape in:
All other inputs:
Main mix XLR out:
All other outputs:
+21 dBu
+22 dBu
+22 dBu
+28 dBu
+22 dBu
Impedances
Mic in:
Channel insert return:
All other inputs:
Tape out:
Phones out:
All other outputs:
3.4kΩ
5kΩ
20kΩ or greater
1kΩ
60Ω
120Ω
Owner’s manual
EQ
High shelving:
Mid peaking:
Low shelving:
±15dB @ 12kHz
±15dB @ 2.5kHz
±15dB @ 80Hz
Other
Power consumption: Dimensions:
Weight:
13W
273x227x47mm
2kg (2.5kg - with power supply)
Specifications are subject to change without notice.
EN
25
Owner’s manual
BLOCK DIAGRAM
EN
26
Instrukcja obsługi
INSTRUKCJE BEZPIECZEŃSTWA
• Należy dokładnie zapoznać się z instrukcją obsługi przed uruchomieniem urządzenia.
• Instrukcję należy zachować, w celu późniejszego wykorzystania.
• Aby uniknąć ryzyka porażenia prądem, nie należy używać urządzenia w miejscach o
dużej wilgotności powietrza oraz miejscach narażonych na zalanie lub zamoczenie.
• Nie należy samodzielnie zdejmować obudowy urządzenia (wewnątrz nie znajdują się
żadne elementy, które mogą być regulowane/wymieniane przez użytkownika). Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany serwis.
• Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je
od źródła zasilania.
• Przez rozpoczęciem czyszczenia, należy odłączyć urządzenie od źródła zasilania. Do
czyszczenia należy używać wilgotnej ściereczki (nie należy używać chemicznych środków czyszczących).
PANEL GŁÓWNY (WEJŚCIA/WYJŚCIA)
Gniazdo mikrofonowe typu XLR (kanały 1-3)
Wejście liniowe (kanały 1-2)
Wejście liniowe stereo (kanały 3-4, 5-6 oraz 7-8)
Gniazdo wejściowe (kanały 1-2). Umożliwia podłączenie kompresora, korektora,
de-Essers lub filtra.
PL
Low cut (kanały 1-3). Przełącznik low-cut, często określany jako filtr górnoprzepustowy, wycina częstotliwości basowe poniżej 100Hz.
27
Instrukcja obsługi
Instrument switch (kanały 1-2). Przełącznik umożliwia podłączenie gitary lub innego instrumentu bezpośrednio do wejść liniowych kanału 1 i 2.
Regulator poziomu sygnału wejściowego (kanały 1-3)
Powrót sygnału stereo
Wyjścia ALT 3-4
Wyjścia control room
Słuchawki.
Włącznik napięcia zasilania mikrofonów pojemnościowych
Wejście magnetofonowe
Wyjście magnetofonowe
Wyjście na dodatkowy wzmacniacz
Wyjścia typu jack 1/4".
Wyjścia typu XLR.
Przełącznik wyjścia typu XLR.
PL
Gniazdo zasilania.
Włącznik zasilania.
28
Instrukcja obsługi
REGULACJE
Pokrętło regulacji poziomu danego kanału
Przełącznik pre-fader solo
Włącznik wyciszenia (mute) / alt 3-4
Pokrętło panorama
Pokrętło EQ Low (niskie tony)
Pokrętło EQ Mid (średnie tony)
Pokrętło EQ Hi (wysokie tony)
PL
Pokrętło poziomu AUX
29
Instrukcja obsługi
WYJŚCIA
Główne pokrętło (main mix)
Przełącznik załaczania różnych źródeł
Słuchawki
Pokrętło regulacji sygnałów z submixera
PL
Przełącznik CRS/SUBMIX
Wskaźnik solo
Wskaźnik poziomu LED
Przełacznik PRE lub POST (AUX).
30
Instrukcja obsługi
Pokrętło regulacji sygnału wyjściowego AUX
Pokrętło regulacji sygnału powrotu stereo
Wskaźnik zasilania LED
PRZYKŁADOWE POŁĄCZENIA
1. Nagłośnienie koncertu
Mikrofon
Gitara
akustyczna
Gitara
elektryczna
Efekty
gitarowe
Gitara
basowa
DI Box
Procesor
Powrót efektów
Kompresor
wokalowy
PL
Kompresor
Głośniki
Keyboard
System dokujący
IPod'a
31
Instrukcja obsługi
2. Zestawu audio
Mikrofon
pojemnościowy
Gitara
akustyczna
Efekty
gitarowe
Gitara
elektryczna
Głośniki
odsłuchowe
Słuchawki
Syntezator
Wzmacniacz słuch.
Laptop
Elektryczny zestaw
perkusyjny
PL
32
Instrukcja obsługi
3. Keyboard submixer
Podłączenie miksera estradowego
Syntezator
mono 1
Głośnik odsłuchowy aktywny
Syntezator
mono 2
Słuchawki
Syntezator 3
Syntezator 4
Mikser
estradowy
PL
33
Instrukcja obsługi
4. Edycja / produkcja video
Mikrofony
Komputer stacjonarny
Głośniki odsłuchowe
Monitor
Odtwarzacz
DV 1
Stereofoniczny
Odtwarzacz DV 2 procesor efektów /
odtwarzacz cyfrowy
Wyjście video
PL
34
Instrukcja obsługi
5. Połączenie zestawu audio i kina domowego
Głośniki
odsłuchowe
Mikrofon
Gitara
Efekty
pojemnosciowy
gitarowe elektryczna
Syntezator
TV
Procesor
efektów
Słuchawki
Laptop
Łącznik
Video 1
Odtwarzacz DVD
Video 2
PL
35
Instrukcja obsługi
SPECYFIKACJA TECHNICZNA
Główne szumy
(Częstotliwość 20Hz-20kHz, pokrętło wzmocnienia kanałów 1-3 w pozycji środkowej,
pokrętła EQ w pozycji środkowej)
Główne pokrętło (main mix) w lewym skrajnym położeniu,
pokrętło poziomu danego kanału w lewym skrajnym położeniu:XLR -95 dBu
TRS -101 dBu
Główne pokrętło (main mix) w pozycji środkowej,
pokrętło poziomu danego kanału w lewym skrajnym położeniu:XLR -90 dBu
TRS -96 dBu
Główne pokrętło (main mix) w pozycji środkowej,
pokrętło poziomu danego kanału w pozycji środkowej:
XLR -84dBu
TRS -90dBu
Całkowite zniekształcenia harmoniczne (THD)
(częstotliwość 1kHz przy 35dB wzmocnienia, pasmo 20Hz-20kHz)
Wejścia mikrofonu:
0.001%
Przesłuch
(częstotliwość 1kHz w stosunku do 0 dBu, pasmo 20Hz-20kHz, wejście line, wyjście jack
1/4", wzmocnienie w pozycji środkowej)
Główne pokrętło kanału (main mix) w skrajnie lewym położeniu:
-75 dBu
Przycisk Mute Alt wciśnięty:
-100 dBu
Pokrętło poziomu danego kanału w skrajnie lewym położeniu:
-100 dBu
Równomierność pasma przenoszenia
Dla częstotliwości 30Hz ~ 30kHz, dla wejścia mikrofonowego i dla dowolnego wyjścia i
wzmocnienia 60dB: +0dB / -1dB
Dla częstotliwości 10Hz ~ 100kHz, dla wejścia mikrofonowego i dla dowolnego wyjścia i
pokrętła wzmocnienia w pozycji środkowej: +0dB / -3dB
PL
36
Maksymalne poziomy sygnałów
Wejście mikrofonowe:
Wejście magnetofonowe:
Pozostałe wejścia:
Wyjście mix XLR:
Pozostałe wyjścia:
+21 dBu
+22 dBu
+22 dBu
+28 dBu
+22 dBu
Impedancja
Wejście mikrofonowe:
Kanał sygnału powrotnego:
Pozostałe wejścia:
Wyjście magnetofonowe:
Wyjście słuchawkowe:
Pozostałe wyjścia:
3.4kΩ
5kΩ
20kΩ lub więcej
1kΩ
60Ω
120Ω
Instrukcja obsługi
EQ
High (wysokie tony):
Mid (średnie tony):
Low (niskie tony):
±15dB @ 12kHz
±15dB @ 2.5kHz
±15dB @ 80Hz
Pozostałe parametry
Pobór energii:
Wymiary:
Waga:
13W
273x227x47mm
2kg (2.5kg - z zasilaczem)
Specyfikacja urządzenia może ulec zmianie bez powiadomienia.
PL
37
Instrukcja obsługi
SCHEMAT BLOKOWY
PL
38
Manual de utilizare
INSTRUCTIUNI DE SIGURANTA
• Cititi cu atentie manualul inainte de operare.
• Pastrati manualul pentru referinte ulterioare.
• Pentru a preveni incendiile sau pericolul de electrocutare, feriti aparatul de
ploaie sau umezeala.
• Nu scoateti capacul sau partea din spate, nu contine piese utile in interior.
Consultati personalul de service calificat cu privire la intretinerea aparatului.
• Daca aparatul nu este folosit pentru o perioada lunga de timp, deconectati
cablul de alimentare si scoateti bateriile din aparat.
• Opriti aparatul inainte de a-l curata. Pentru curatarea utilizati o carpa umeda
(nu utilizati agenti chimici de curatare).
DESCRIERE CIRCUIT
Intrari MICROFON (canalele 1-3)
Intrari linie (canalele 1-2)
Intrari linie stereo (canalele 3-4, 5-6 si 7-8)
Introducere canale (canalele 1-2). Aceste mufe se gasesc acolo unde conectati
in serie dispozitivele de efecte cum ar fi compresoare de sunet, egalizator sau
filtre.
Low cut (canalele 1-3). Fiecare comutator low-cut, la care se face adesea referire
cu termenul filtru de trecere inalte, taie (reduce) frecventele joase sub 100Hz.
RO
Comutator instrument (canalele 1-2). Apasati acest comutator daca doriti sa
conectati o chitara sau alt instrument direct la intrarile liniei canalului 1 si 2.
Amplificare (canalele 1-3)
39
Manual de utilizare
Retur stereo
Iesire ALT 3-4
Iesiri control
Casti
Comutator phantom si LED
Intrare (banda)
Iesire (banda)
Emisie AUX
Iesiri principale1/4"
Iesiri principale XLR
Comutator nivel iesire principala XLR
Conexiune alimentare
Comutator pornire
RO
40
Manual de utilizare
DESCRIERE BANDA CANALE
Nivelul canal
Solo pre-fader
Silentios/alt 3-4
Pan
Low EQ
Mid EQ
Hi EQ
AUX
RO
41
Manual de utilizare
SECTIUNEA IESIRE
Mixare principala
Control sursa
Casti
Control camera/submix
Alocare MIX principal
RO
Solo
Vu-metru
PRE sau POST (AUX).
42
Manual de utilizare
Emisie master AUX
Retur stereo
LED pornire
EXEMPLE DE CONEXIUNI
1. Sistem live banda PA
Microfon
Chitara
acustica
Chitara
electrica
Chitara
bass
Amplificator
DI Box
Procesor
efecte
Receptie
Emisie
Receptie
Compresor
vocal
Compresor
Difuzoare
RO
Tastatura
Sistem docking
Ipod
43
Manual de utilizare
2. Home studio
Microfon cu
condensator
Chitara
acustica
Amplificator
Chitara
electrica
Monitoare sunet
de studio
Casti
Sintetizator
Casti amplificator
Laptop
Set tobe electrice
RO
44
Manual de utilizare
3. Submixer tastatura
Semnal mixat de la mixerul FOH
Sintetizator mono 1
Semnal de mixat catre mixer FOH
Monitor
Sintetizator
mono 2
Casti
Sintetizator 3
Sintetizator 4
Stage snake
RO
45
Manual de utilizare
4. Editare video/production bay
Microfoane
pentru
transmisie radio
Ecranul calculatorului
Difuzoare studio
Video monitor
Efecte sunet stereo
DV player 1
DV player 2
Video out
RO
46
Manual de utilizare
5. Home studio combinat cu home theater
Microfon cu
condensator
Amplificator
Monitoare
studio
Chitara
electrica
Synth
Televizor
Procesor
efecte
Casti
Laptop
Cutie cabluri
Video 1
DVD player
Video 2
RO
47
Manual de utilizare
SPECIFICATII TEHNICE
Mixer principal
(20Hz-20kHz raspuns in frecventa, amplificare canalele 1-3 @ amplificare unitate,
canal EQ plat, toate canalele atribuite mixerului principal, canalul 1 stanga, 2 dreapta,
3-8 centrat)
Buton derulare in jos mixer principal, buton derulare in jos nivel canal: XLR -95 dBu
TRS -101 dBu
Butonul mixerului principal, buton derulare in jos nivel canal:
XLR -90 dBu
TRS -96 dBu
Butonul mixerului principal @unitate, butoane nivel canal @unitate:
XLR -84dBu
TRS -90dBu
Distorsiune armonica totala (THD)
(1kHz @ amplificare 35dB, 20Hz-20kHz raspuns in frecventa)
Intrare mic preamplificata @ insertie: 0,001%
Atenuare (Crosstalk)
(1kHz relativ la 0 dBu, 20Hz-20kHz raspuns in frecventa, intrare linie, 1/4" iesire
principala, amplificare @ unitate.)
Buton derulare in jos mixer principal: -75 dBu
Alt canal / comutator silentios: -100 dBu
Buton derulare in jos nivel canal: -100 dBu
Raspuns in frecventa
30Hz la 30kHz, intrare microfon la orice iesire, @ 60dB amplificare: +0 dB /-1dB
10Hz la 100kHz, intrare microfon la orice iesire, @ amplificare unitate: +0 dB /-3dB
Nivele maxime
Intrare Mic:
Intrare banda:
Toate celelalte intrari:
Iesire XLR mixer principal:
Toate celelalte iesiri:
Impedante
Intrare Mic:
Retur canal:
Toate celelalte intrari:
Iesire banda:
Iesire casti:
Toate celelalte iesiri:
RO
48
+21 dBu
+22 dBu
+22 dBu
+28 dBu
+22 dBu
3.4kΩ
5kΩ
20kΩ sau mai mare
1kΩ
60Ω
120Ω
Manual de utilizare
EQ
Inalte:
Medii:
Joase:
±15dB @ 12kHz
±15dB @ 2.5kHz
±15dB @ 80Hz
Altele
Consum: Dimensiuni:
Greutate:
13W
273x227x47mm
2kg (2.5kg - cu alimentare)
Specificatiile sunt supuse schimbarilor fara notificare prealabila.
RO
49
Manual de utilizare
BLOCK DIAGRAM
RO
50
www.azusa.pl
