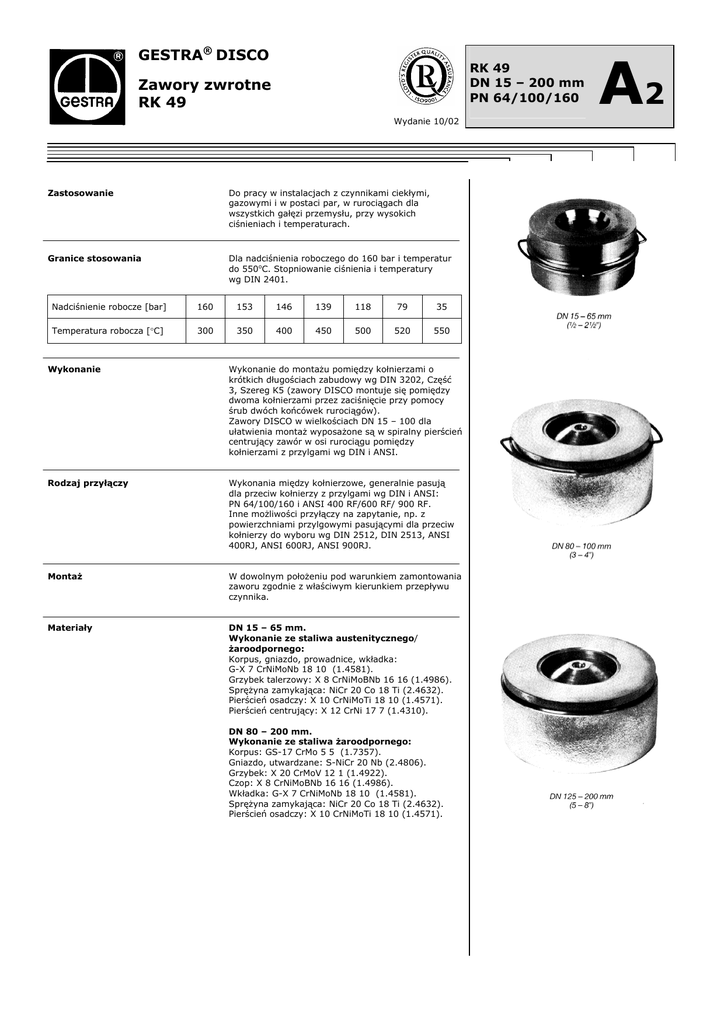

GESTRA® DISCO Zawory zwrotne RK 49

GESTRA® DISCO
RK 49
DN 15 – 200 mm
PN 64/100/160
Zawory zwrotne
RK 49
Wydanie 10/02
Zastosowanie
Do pracy w instalacjach z czynnikami ciekłymi,
gazowymi i w postaci par, w rurociągach dla
wszystkich gałęzi przemysłu, przy wysokich
ciśnieniach i temperaturach.
Granice stosowania
Dla nadciśnienia roboczego do 160 bar i temperatur
do 550oC. Stopniowanie ciśnienia i temperatury
wg DIN 2401.
Nadciśnienie robocze [bar]
160
153
146
139
118
79
35
Temperatura robocza [°C]
300
350
400
450
500
520
550
Wykonanie
Wykonanie do montażu pomiędzy kołnierzami o
krótkich długościach zabudowy wg DIN 3202, Część
3, Szereg K5 (zawory DISCO montuje się pomiędzy
dwoma kołnierzami przez zaciśnięcie przy pomocy
śrub dwóch końcówek rurociągów).
Zawory DISCO w wielkościach DN 15 – 100 dla
ułatwienia montaż wyposażone są w spiralny pierścień
centrujący zawór w osi rurociągu pomiędzy
kołnierzami z przylgami wg DIN i ANSI.
Rodzaj przyłączy
Wykonania między kołnierzowe, generalnie pasują
dla przeciw kołnierzy z przylgami wg DIN i ANSI:
PN 64/100/160 i ANSI 400 RF/600 RF/ 900 RF.
Inne możliwości przyłączy na zapytanie, np. z
powierzchniami przylgowymi pasującymi dla przeciw
kołnierzy do wyboru wg DIN 2512, DIN 2513, ANSI
400RJ, ANSI 600RJ, ANSI 900RJ.
Montaż
W dowolnym położeniu pod warunkiem zamontowania
zaworu zgodnie z właściwym kierunkiem przepływu
czynnika.
Materiały
DN 15 – 65 mm.
Wykonanie ze staliwa austenitycznego/
żaroodpornego:
Korpus, gniazdo, prowadnice, wkładka:
G-X 7 CrNiMoNb 18 10 (1.4581).
Grzybek talerzowy: X 8 CrNiMoBNb 16 16 (1.4986).
Sprężyna zamykająca: NiCr 20 Co 18 Ti (2.4632).
Pierścień osadczy: X 10 CrNiMoTi 18 10 (1.4571).
Pierścień centrujący: X 12 CrNi 17 7 (1.4310).
DN 80 – 200 mm.
Wykonanie ze staliwa żaroodpornego:
Korpus: GS-17 CrMo 5 5 (1.7357).
Gniazdo, utwardzane: S-NiCr 20 Nb (2.4806).
Grzybek: X 20 CrMoV 12 1 (1.4922).
Czop: X 8 CrNiMoBNb 16 16 (1.4986).
Wkładka: G-X 7 CrNiMoNb 18 10 (1.4581).
Sprężyna zamykająca: NiCr 20 Co 18 Ti (2.4632).
Pierścień osadczy: X 10 CrNiMoTi 18 10 (1.4571).
A2
A2
RK 49
DN 15 – 200
PN 64/100/160
__________________________________________________________________________________________________________________
Wymiary
Wykres spadku ciśnienia
Ciśnienia otwarcia
Krzywe pokazane na wykresie odnoszą do
wody w temperaturze 20°C. Aby odczytać na
wykresie wartość spadku ciśnienia dla
innego czynnika, należy z zamieszczonego
poniżej wzoru wyznaczyć równoważne
objętościowe natężenie przepływu wody i na
tej podstawie wyznaczyć spadek ciśnienia.
Ciśnienia różnicowe przy zerowym
przepływie objętościowym.
DN
Ciśnienie otwarcia w [mbar]
mm Kierunek przepływu przez zawór
bez
ze sprężyną
sprężyny
↑
→
↓
↑
15
16,5
73
56,5
40
20
17,0
74
57,0
40
25
18,0
76
58,0
40
32
18,0
76
58,0
40
40
19,5
79
59,5
40
50
22,0
84
62,0
40
65
23,0
87
63,0
40
80
17,5
75
57,5
40
100
20,0
80
60,0
40
125
23,0
86
63,0
40
150
24,0
88
64,0
40
200
29,0
98
69,0
40
Vw = V x
ρ
1000
Vw =
równoważne objętościowe natężenie
przepływu wody w l/s lub m3/h.
ρ = gęstość czynnika (w warunkach
roboczych) w kg/m3.
V = objętościowe natężenie przepływ
czynnika (w warunkach roboczych)
w l/s lub m3/h.
Sprężyny specjalne na określone wartości
ciśnień otwierania – na zapytanie ofertowe,
za dodatkową opłatą.
Tekst dla celów ofertowych
[mm]
15
20
25
32
40
50
65
80
100
125
150
200
Wymiary
D
L*)
[mm]
[mm]
25
54
31,5
63
35,5
74
40
84
45
95
56
110
63
130
71
147
80
173
110
209
125
245
160
301
Ciężar
[kg]
0,43
0,7
1
1,4
2
3
4,7
7,1
12,1
18,2
29,4
47,5
*) Długość zabudowy wg DIN 3202,
Część 3, Szereg K 5.
Dane do zamawiania
Typ,
ciśnienie
nominalne,
średnica
nominalna,
rodzaj
przyłączy,
czynnik,
natężenie przepływu, ciśnienie i temperatura
robocze.
Przepływ
DN
Zawory zwrotne RK 49 DN 15 – 200
w wykonaniu między kołnierzowym dla
krótkiej długości zabudowy, przystosowane
do montażu między kołnierzami rurociągu
wg DIN i ANSI.
Dane:
ciśnienie
nominalne,
średnica
nominalna, rodzaj przyłączy, materiał.
Spadek ciśnienia
Wartości na wykresie oparte są na
pomiarach przeprowadzonych na zaworach
ze
sprężyną
w
poziomym
położeniu
montażowym. W przypadku pionowego
położenia montażowego zaworu wartości
odczytane z wykresu wykazują pomijalnie
małe
różnice
względem
wartości
rzeczywistych
w
obszarze
otwarcia
częściowego.
Dostawa wg naszych Ogólnych
Warunków Dostawy
Zastrzega się prawo do wprowadzania
zmian konstrukcji i danych
technicznych.
Uwaga
Instalacje wykazujące tendencję do drgań
i pulsacji, np. ze sprężarkami, wymagają
m. in. stosowania specjalnych wykonań
zaworów zwrotnych.
Przy zamawianiu należy informowac o tego
typu
przypadkach
podając
możliwie
najdokładniejsze dane robocze.
Zawory w wykonaniu z materiałów innych
niż standardowe, jak również przystosowane
do montażu z wykorzystaniem innego
rodzaju przyłączy – za dopłatą.
