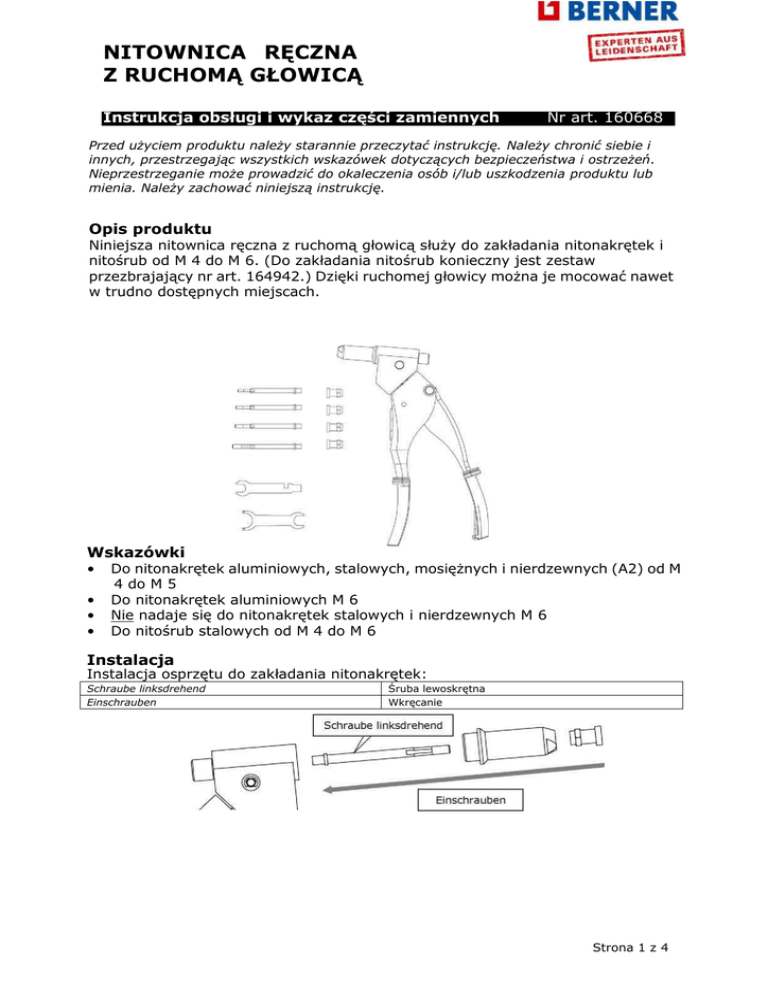

NITOWNICA RĘCZNA Z RUCHOMĄ GŁOWICĄ

NITOWNICA RĘCZNA
Z RUCHOMĄ GŁOWICĄ
Instrukcja obsługi i wykaz części zamiennych
Nr art. 160668
Przed użyciem produktu należy starannie przeczytać instrukcję. Należy chronić siebie i
innych, przestrzegając wszystkich wskazówek dotyczących bezpieczeństwa i ostrzeżeń.
Nieprzestrzeganie może prowadzić do okaleczenia osób i/lub uszkodzenia produktu lub
mienia. Należy zachować niniejszą instrukcję.
Opis produktu
Niniejsza nitownica ręczna z ruchomą głowicą służy do zakładania nitonakrętek i
nitośrub od M 4 do M 6. (Do zakładania nitośrub konieczny jest zestaw
przezbrajający nr art. 164942.) Dzięki ruchomej głowicy można je mocować nawet
w trudno dostępnych miejscach.
Wskazówki
•
•
•
•
Do nitonakrętek aluminiowych, stalowych, mosiężnych i nierdzewnych (A2) od M
4 do M 5
Do nitonakrętek aluminiowych M 6
Nie nadaje się do nitonakrętek stalowych i nierdzewnych M 6
Do nitośrub stalowych od M 4 do M 6
Instalacja
Instalacja osprzętu do zakładania nitonakrętek:
Schraube linksdrehend
Einschrauben
Śruba lewoskrętna
Wkręcanie
Strona 1 z 4
Instrukcja obsługi
Zakładanie nitonakrętek:
1. Wywiercić otwór w materiale (jeśli jeszcze go nie ma).
2. Wybrać nitonakrętkę właściwą do danego zastosowania (odpowiednia
średnica, odpowiedni materiał, zakres zacisku).
3. Dobrać trzpień gwintowany do wielkości zakładanej nitonakrętki.
4. Zainstalować osprzęt do mocowania nitonakrętek (patrz punkt „Instalacja“).
5. Otworzyć uchwyty nitownicy i nakręcić nitonakrętkę na trzpień gwintowany.
6. Aby osiągnąć optymalny naciąg nitonakrętki należy odpowiednio wyjustować
śruby mocujące.
7. Przekręcić głowicę na pozycję umożliwiająca najłatwiejszą obsługę.
8. Umieścić nitonakrętkę w materiale.
9. Zamknąć uchwyty nitownicy.
10. Wykręcić trzpień gwintowany z nitonakrętki.
Utrzymanie w dobrym stanie
Przyrząd powinien być zawsze czysty, suchy i wolny od rdzy. Nie są konieczne żadne
specjalne czynności związane z utrzymaniem w dobry stanie.
Wykaz usterek
Symptomy
Osadzenie nitonakrętki
wymaga zbyt wiele siły
Potencjalna przyczyna
Środki zaradcze
Niewłaściwie wyregulowane Ponownie wyjustować
śruby mocujące
śruby mocujące
OSTRZEŻENIA
•
•
•
•
•
•
Przyrząd powinien być niedostępny dla dzieci.
W trakcie pracy przy użyciu przyrządu nosić okulary ochronne.
Pracując z przyrządem należy przyjmować stabilną i bezpieczną pozycję.
Prace z przyrządem należy wykonywać z dala od innych osób i dzieci.
Przyrząd należy przechowywać poza zasięgiem dzieci i osób nieprzeszkolonych.
Nie używać przyrządu do innych zastosowań niż przewidziane. Jakiekolwiek inne
wykorzystanie jest zabronione.
Strona 2 z 4
