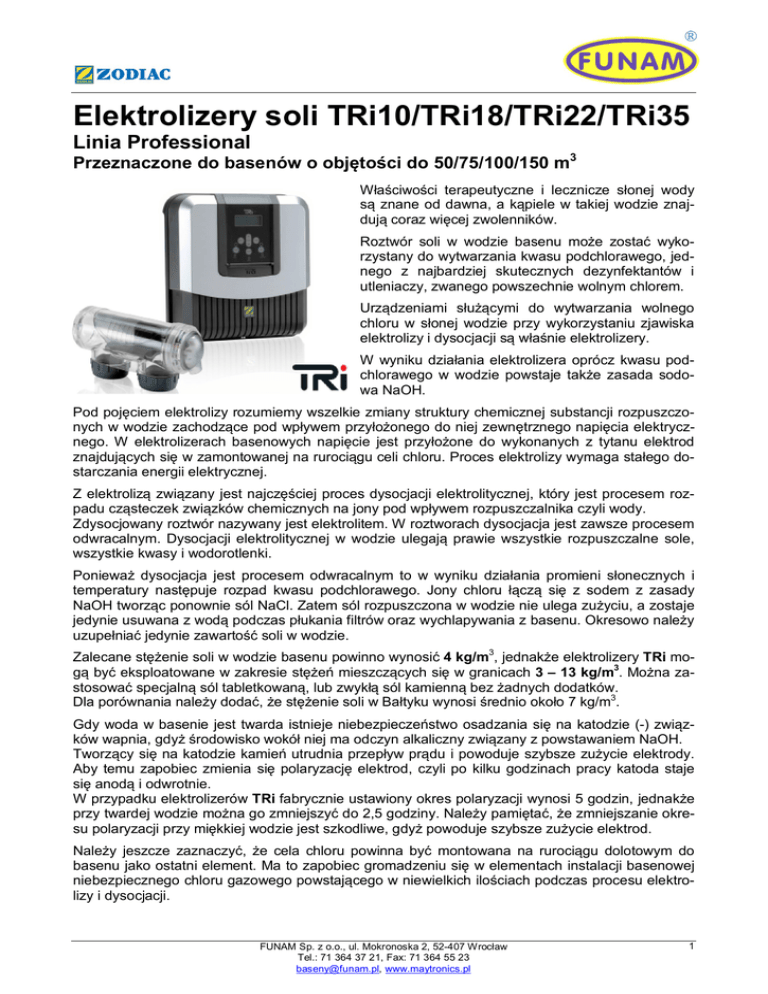

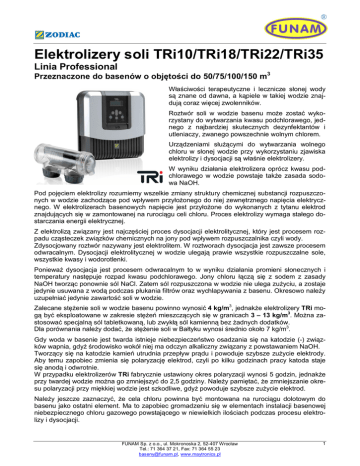

Elektrolizery soli TRi10/TRi18/TRi22/TRi35

Elektrolizery soli TRi10/TRi18/TRi22/TRi35

Elektrolizery soli TRi10/TRi18/TRi22/TRi35
Linia Professional
Przeznaczone do basenów o objętości do 50/75/100/150 m3
Właściwości terapeutyczne i lecznicze słonej wody
są znane od dawna, a kąpiele w takiej wodzie znajdują coraz więcej zwolenników.
Roztwór soli w wodzie basenu może zostać wykorzystany do wytwarzania kwasu podchlorawego, jednego z najbardziej skutecznych dezynfektantów i
utleniaczy, zwanego powszechnie wolnym chlorem.
Urządzeniami służącymi do wytwarzania wolnego
chloru w słonej wodzie przy wykorzystaniu zjawiska
elektrolizy i dysocjacji są właśnie elektrolizery.
W wyniku działania elektrolizera oprócz kwasu podchlorawego w wodzie powstaje także zasada sodowa NaOH.
Pod pojęciem elektrolizy rozumiemy wszelkie zmiany struktury chemicznej substancji rozpuszczonych w wodzie zachodzące pod wpływem przyłożonego do niej zewnętrznego napięcia elektrycznego. W elektrolizerach basenowych napięcie jest przyłożone do wykonanych z tytanu elektrod
znajdujących się w zamontowanej na rurociągu celi chloru. Proces elektrolizy wymaga stałego dostarczania energii elektrycznej.
Z elektrolizą związany jest najczęściej proces dysocjacji elektrolitycznej, który jest procesem rozpadu cząsteczek związków chemicznych na jony pod wpływem rozpuszczalnika czyli wody.
Zdysocjowany roztwór nazywany jest elektrolitem. W roztworach dysocjacja jest zawsze procesem
odwracalnym. Dysocjacji elektrolitycznej w wodzie ulegają prawie wszystkie rozpuszczalne sole,
wszystkie kwasy i wodorotlenki.
Ponieważ dysocjacja jest procesem odwracalnym to w wyniku działania promieni słonecznych i
temperatury następuje rozpad kwasu podchlorawego. Jony chloru łączą się z sodem z zasady
NaOH tworząc ponownie sól NaCl. Zatem sól rozpuszczona w wodzie nie ulega zużyciu, a zostaje
jedynie usuwana z wodą podczas płukania filtrów oraz wychlapywania z basenu. Okresowo należy
uzupełniać jedynie zawartość soli w wodzie.
Zalecane stężenie soli w wodzie basenu powinno wynosić 4 kg/m3, jednakże elektrolizery TRi mogą być eksploatowane w zakresie stężeń mieszczących się w granicach 3 – 13 kg/m3. Można zastosować specjalną sól tabletkowaną, lub zwykłą sól kamienną bez żadnych dodatków.
Dla porównania należy dodać, że stężenie soli w Bałtyku wynosi średnio około 7 kg/m3.
Gdy woda w basenie jest twarda istnieje niebezpieczeństwo osadzania się na katodzie (-) związków wapnia, gdyż środowisko wokół niej ma odczyn alkaliczny związany z powstawaniem NaOH.
Tworzący się na katodzie kamień utrudnia przepływ prądu i powoduje szybsze zużycie elektrody.
Aby temu zapobiec zmienia się polaryzację elektrod, czyli po kilku godzinach pracy katoda staje
się anodą i odwrotnie.
W przypadku elektrolizerów TRi fabrycznie ustawiony okres polaryzacji wynosi 5 godzin, jednakże
przy twardej wodzie można go zmniejszyć do 2,5 godziny. Należy pamiętać, że zmniejszanie okresu polaryzacji przy miękkiej wodzie jest szkodliwe, gdyż powoduje szybsze zużycie elektrod.
Należy jeszcze zaznaczyć, że cela chloru powinna być montowana na rurociągu dolotowym do
basenu jako ostatni element. Ma to zapobiec gromadzeniu się w elementach instalacji basenowej
niebezpiecznego chloru gazowego powstającego w niewielkich ilościach podczas procesu elektrolizy i dysocjacji.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
1
Produkowane są cztery wersje elektrolizerów:




TRi 10 wytwarzający 10 g/h wolnego chloru, przeznaczony do basenów o objętości do 50 m3,
TRi 18 wytwarzający 18 g/h wolnego chloru, przeznaczony do basenów o objętości do 75 m3,
TRi 22 wytwarzający 22 g/h wolnego chloru, przeznaczony do basenów o objętości do 100 m3,
TRi 35 wytwarzający 35 g/h wolnego chloru, przeznaczony do basenów o objętości do 150 m3.
Każdy z powyższych elektrolizerów może zostać wyposażony od początku lub w trakcie eksploatacji basenu w jeden z opcjonalnych modułów:
 moduł TRi pH do pomiaru i regulacji wartości pH wody – po zamontowaniu tego modułu w
miejscu dolnej ciemnoszarej obudowy uzyskujemy automatyczny pomiar i utrzymywanie odczynu pH wody w basenie na zadanym poziomie,
 moduł TRi Pro do pomiaru i regulacji wartości pH i potencjału redoks – po zamontowaniu tego
modułu w miejscu dolnej ciemnoszarej obudowy uzyskujemy automatyczny pomiar i utrzymywanie odczynu pH wody i potencjału redoks na zadanych poziomach.
Bliższe szczegóły dotyczące obu powyższych modułów można znaleźć w odrębnych kartach katalogowych.
Sterownik elektrolizera posiada proste w obsłudze menu dostępne w kilku językach, jednakże wyświetlane proste komunikaty są zrozumiałe także dla osób nie znających języków obcych.
Sterownik ma wbudowany zegar z programatorem, który umożliwia ustawienie dwóch okresów
czasu pracy elektrolizera w ciągu doby, jednakże czasy te muszą uwzględniać ustawione wcześniej na sterowniku pompy obiegowej okresy czasu jej pracy (filtracji).
Ponadto ze względów bezpieczeństwa programator wyłącza automatycznie elektrolizer po 30 godzinach nieprzerwanej pracy, co ma zapobiec zbyt dużej zawartości wolnego chloru w basenie w
przypadku nieumiejętnej obsługi.
Wydajność wytwarzania wolnego chloru jest regulowana za pomocą przycisków w zależności od
zapotrzebowania i wskazywana na wyświetlaczu w skokach co 10%. Wymaga to ręcznego zbadania za pomocą testera zawartości wolnego chloru w wodzie. Ręczne pomiary zawartości wolnego
chloru, jak i odczynu pH wody powinny być wykonywane regularnie co tydzień.
Elektrolizer posiada ponadto dwa niezależne tryby regulacji wydajności:
 tryb Low stosowany przy niskim zapotrzebowaniu na wolny chlor (mało używane baseny wewnętrzne, baseny z przykryciem itp.) w którym wydajność wytwarzania chloru jest ograniczona
do 10%,
 tryb Boost stosowany przy dużym zapotrzebowaniu na wolny chlor (nasłonecznienie i wysoka
temperatura wody, duża ilość osób korzystających z basenu, zmętnienie wody itp.), w którym
wydajność wytwarzania chloru jest zwiększana do 100% na okres 24 godzin.
Praca elektrolizera i wytwarzanie chloru jest automatycznie przerywane po zaniku przepływu wody
w instalacji wskutek zadziałania czujnika przepływu. Sygnalizowane jest to czerwoną diodą i odpowiednim komunikatem na wyświetlaczu.
Oprócz opisanego wyżej „Alarmu przepływu” elektrolizer posiada jeszcze „Alarm niskiego stężenia
soli i niskiej temperatury wody” sygnalizowany żółtą diodą i komunikatem na wyświetlaczu.
Pomiary stężenie soli jak i temperatury wody są wykonywane przez odpowiedni układ pomiarowy,
jednak pomierzone wartości nie są pokazywane na wyświetlaczu.
Montaż elektrolizera jest prosty, ale najlepiej powierzyć go wykwalifikowanej firmie. Cela chloru powinna być zamontowana poziomo wylotami skierowanymi ku dołowi, najlepiej na obejściu.
Zamontowanie celi na obejściu jest konieczne w przypadku, gdy natężenie przepływu wody jest
większe niż 18 m3/h. Odległość celi od sterownika nie może przekraczać 1,8 m, gdyż taka jest dlugość przewodu zasilającego elektrody chloru.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
2
Cechy elektrolizerów TRi














Brak konieczności zakupu i magazynowania niebezpiecznych substancji chemicznych.
Brak przykrego zapachu i smaku chloru wskutek wyeliminowania chloramin, a przez to brak
drażniącego wpływu na oczy i błony śluzowe.
Odczucie „miękkiej wody” podczas korzystania z kąpieli.
Możliwość pracy przy stężeniu soli w wodzie mieszczącym się w zakresie 3 – 13 kg/m3.
Montaż celi chloru i czujnika przepływu jest możliwy na rurociągach o średnicy zewnętrznej
d50 mm oraz d63 mm w pozycji poziomej z wylotami skierowanymi do dołu.
Prosta obsługa intuicyjnego menu wyświetlacza dostępnego w kilku językach.
Tryb pracy Low obniża wydajność wytwarzania chloru do poziomu 10% w okresach małego
zapotrzebowania (np. po przykryciu basenu).
Tryb pracy Boost zwiększa wydajność wytwarzania chloru do poziomu 100% w okresach
dużego zapotrzebowania.
Automatyczna zmiana polaryzacji elektrod chloru co 5 godzin z możliwością zmniejszenia do
2,5 godziny w przypadku twardej wody.
Wbudowany programator umożliwia ustawienie dwóch okresów pracy elektrolizera w ciągu
doby.
Czujnik przepływu wyłącza urządzenie z pracy przy braku przepływu wody – „Alarm przepływu” sygnalizowany jest czerwoną diodą i odpowiednim komunikatem na wyświetlaczu.
Alarm „Niskie stężenie soli/niska temperatura wody” sygnalizowany żółtą diodą i odpowiednim komunikatem na wyświetlaczu.
Tytanowe elektrody pokryte specjalnym stopem zapewniają długoletnią pracę.
Gwarancja – 3 lata na wszystkie elementy elektrolizera łącznie z elektrodami chloru, które
podlegają normalnemu zużyciu podczas eksploatacji.
Dane techniczne elektrolizerów
Specyfikacja
TRi 10
Nominalna produkcja wolnego chloru
Przeznaczony do basenu o objętości (filtrowanie 8 h/24 godz)
Zasilanie sterownika
Pobór mocy sterownika
Natężenie prądu wtórnego (zasilanie elektrod chloru)
Średnica rurociągu do montażu celi chloru i czujnika przepływu
Długość przewodu zasilającego celę chloru
10 g/h
50 m 3
Położenie celi chloru
Zmiana polaryzacji elektrod chloru
Materiał elektrod chloru
Czujnik przepływu
Alarmy
Regulacja wydajności wytwarzania chloru przyciskiem
Minimalny przepływ wody basenowej przez celę chloru
Maksymalny przepływ wody basenowej przez celę chloru
Maksymalne ciśnienie robocze w celi chloru
Maksymalna temperatura wody
Minimalna temperatura wody
Klasa ochrony obudowy sterownika
Wymiary celi chloru
Wymiary obudowy sterownika (wys. x szer. x głęb.)
Gwarancja na wszystkie elementy elektrolizera
TRi 18
TRi 22
TRi 35
18 g/h
22 g/h
35 g/h
75 m 3
100 m3
150 m3
220 – 240 VAC / 50 Hz
195 W
3,0 A
3,6 A
4,5 A
7,2 A
d50 mm lub d63 mm
1,8 m
Poziome najlepiej na obejściu,
ale w odległości ≤ 1,8 m od sterownika
Co 5 lub 2,5 godz
Tytan pokryty specjalnym stopem
Tak (łopatkowy)
Brak przepływu, niskie stężenie soli, niska
temperatura wody w basenie
Od 10% do 100% w skokach co 10%
5 m3/godz
3
18 m /godz (przy większych
przepływach montaż celi na obejściu)
2,75 bara
40 0C
0
5 C
IP 23
300 x 100 mm
330 x 310 x 110
3 lata
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
3
Zalecane parametry wody
Zalecane stężenie soli w wodzie
Zakres dopuszczalny stężenia soli w wodzie
Zalecana wartość pH wody
Zakres dopuszczalny pH wody
Zalecana zawartość wolnego chloru w wodzie
Zakres dopuszczalny wolnego chloru w wodzie
Zalecana alkaliczność całkowita wody
Zakres dopuszczalny alkaliczności całkowitej wody
Twardość całkowita wody
Zakres dopuszczalny twardości całkowitej wody
Zawartość kwasu cyjanurowego w wodzie
Zakres dopuszczalny kwasu cyjanurowwego w wodzie
3
4 kg/m (g/l)
3 – 13 kg/m3 (g/l)
7,2 – 7,4
7,0 – 7,6
1 – 2 mg/l (ppm)
1 – 3 mg/l (ppm)
8 – 15 0f = 80 – 150 ppm
0
8 – 20 f = 80 – 200 ppm
0
10 – 30 f = 100 – 300 ppm
10 – 30 0f = 100 – 300 ppm
25 – 75 mg/l = 25 – 75 ppm
≤ 50 mg/l (ppm)
Wersje elektrolizerów
 Kod W382500 – elektrolizer TRi 10 wytwarzający 10 g/godz wolnego chloru i przeznaczony do
basenów o objętości 50 m3.
 Kod W382510 – elektrolizer TRi 18 wytwarzający 18 g/godz wolnego chloru i przeznaczony do
basenów o objętości 75 m3.
 Kod W382530 – elektrolizer TRi 22 wytwarzający 22 g/godz wolnego chloru i przeznaczony do
basenów o objętości 100 m3.
 Kod W382540 – elektrolizer TRi 35 wytwarzający 35 g/godz wolnego chloru i przeznaczony do
basenów o objętości 150 m3.
Opakowanie
Każda wersja elektrolizera dostarczana jest w kartonie zawierającym:





sterownik,
celę chloru,
czujnik przepływu,
komplet materiałów montażowych,
instrukcję obsługi.
