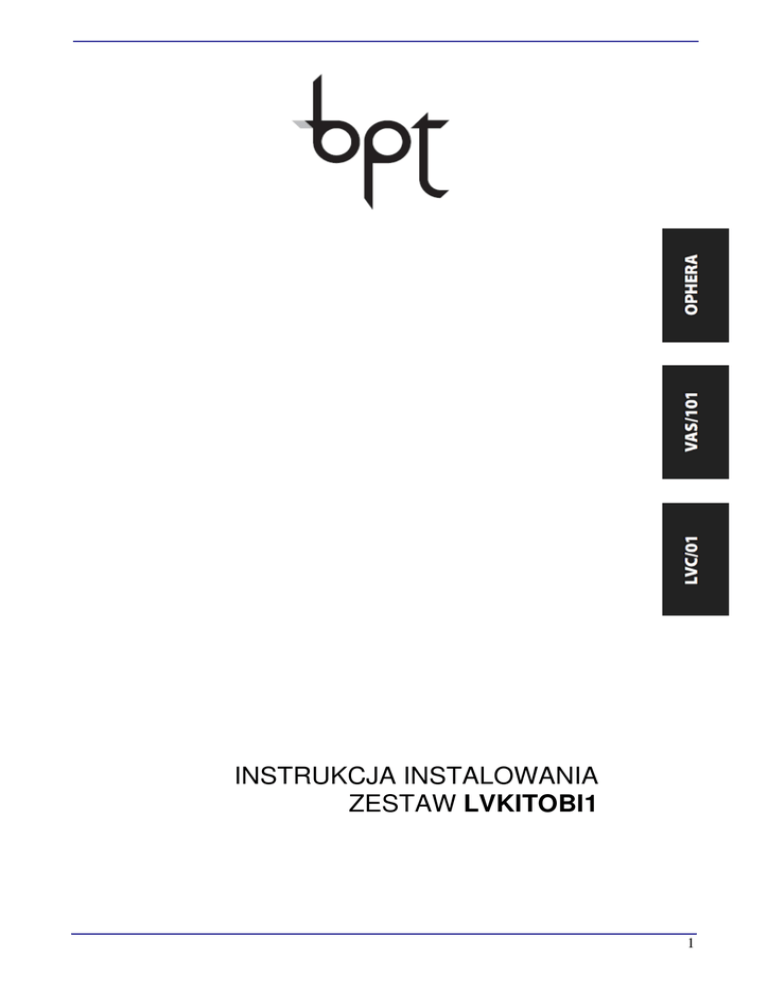

INSTRUKCJA INSTALOWANIA
ZESTAW LVKITOBI1
1
UWAGI:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Przed przystąpieniem do instalacji i programowania przeczytać niniejszą instrukcję
Po rozpakowaniu urządzeń sprawdzić ich stan zewnętrzny, brak uszkodzeń
Usunięte opakowania produktów zabezpieczyć przed dostępem dzieci
Instalacja, programowanie, testowanie produktów powinno zostać przeprowadzone przez
wykwalifikowane osoby
Prace przeprowadzać w pomieszczeniach i warunkach zapewniających bezpieczeństwo i
higienę pracy
Urządzenia mogą być stosowane w warunkach środowiskowych określonych w instrukcjach
(szczególnie stopień ochrony IP)
Należy zapewnić zasilanie urządzenia zgodnie ze standardami obowiązującymi w kraju
instalacji
Rezerwowe/niepodłączone żyły przewodów zaizolować
Wykonać połączenia przewodów w instalacji tak aby zapewnić ich odporność na utlenianie i
inne warunki zewnętrzne
Po zakończeniu instalacji sprawdzić wszystkie połączenia
Przed czyszczeniem urządzeń należy wyłączyć ich zasilanie
W przypadku jakiegokolwiek uszkodzenia urządzenia (np. pęknięcie obudowy) odłączyć
zasilanie urządzenia, nie przeprowadzać własnoręcznie napraw
Jeśli urządzenie wymaga naprawy należy skontaktować się z dostawcą urządzeń, do
naprawy używać tylko oryginalnych części
Używać urządzeń zgodnie z ich przeznaczeniem
Nie podporządkowanie się powyższym wskazówkom może doprowadzić do obniżenia
bezpieczeństwa urządzenia
Producent nie ponosi odpowiedzialności za ewentualne szkody wynikłe z niewłaściwego lub
nadmiernego użytkowania
SPIS TREŚCI
1.
2.
3.
4.
4.1.
4.2.
4.3.
4.4.
Odbiornik serii OPHERA .................................................................................................. 3
Zasilacz VAS/101 .............................................................................................................. 8
Panel LVC/01 serii LITHOS............................................................................................ 10
Programowanie ................................................................................................................ 14
Pierwsze programowanie instalacji.................................................................................. 14
Przeprogramowanie instalacji .......................................................................................... 16
Tworzenie/programowanie grupy interkomowej............................................................. 18
Wyłączenie funkcji interkomowej ................................................................................... 19
2
1. Odbiornik serii OPHERA
INSTALACJA:
Uwaga: Instalować odbiorniki
wideofonowe w miejscach o normalnej
wilgotności.
Puszka PHI
Puszka może być zainstalowana w
ścianach pełnych (mur) lub pustych
(karton-gips) z zachowaniem
wysokości montażu odpowiedniej dla
użytkownika (zaleca się wysokość 130
cm). Przy montażu zwracać uwagę na
prawidłowy kierunek obsadzania
puszki (zaznaczony za pomocą
strzałki i symbolu UP). Wymiary
puszki WxSxG: 130x114x53,5mm.
Instalacja w ścianach pełnych
Obsadzić puszkę, krawędź
zewnętrzna musi być wyrównana z
płaszczyzną ściany, środek puszki
zabezpieczyć przed kurzem i tynkiem
papierową zaślepką dostarczaną
razem z puszką (rys. 1,2).
Instalacja w ścianach
szkieletowych
Przyłożyć puszkę do ściany i
przycisnąć. W miejscach
zaznaczonych przez rogi puszki
wywiercić otwory wiertłem 10mm (rys.
3). Wyciąć płytę między nawierconymi
otworami. Wyłamać 3 zaślepki do
montażu uchwytów puszki (rys. 4).
Część A zaczepów zamocować do
puszki (rys. 5) następnie włożyć
puszkę do wcześniej przygotowanego
otworu i zatrzasnąć cześć B zaczepów
puszki (rys. 6). Skręcić zaczepy za
pomocą dostarczonych w zestawie
śrub (rys. 7). Jeśli grubość płyty
przekracza 2cm należy rozciąć
elastyczne łączniki między częściami
A i B zaczepów (rys. 8).
3
Instalacja przycisków
interkomowych
W pudełku razem z odbiornikiem
znajdują się przyciski interkomowe,
które można zamontować do
odbiornika. Aby to wykonać należy
zdemontować lewą ramkę odbiornika i
odkręcić zaślepkę znajdującą się pod
nią (rys. 9).
Zainstalować przyciski interkomowe
oraz odpowiednią ramkę frontową
(rys. 10).
Instalacja odbiornika OPHERA i
OPHERA/B
Zdjąć ramki frontowe jak na rys. 11.
Wykonać podłączenia, zamocować
odbiornik w puszce za pomocą
dostarczonych śrub (rys. 12). Założyć
ramki frontowe z powrotem (rys. 13).
Wymiana ramek frontowych
W opakowaniu każdego odbiornika
znajdują się trzy zestawy ramek
frontowych w różnych kolorach.
Aby wymienić ramki należy postępować
według rysunków 11 i 13.
AKCESORIA:
-PHKP puszka do montażu natynkowego
-PHKT puszka do montażu nabiurkowego
4
TERMINAL PRZYŁĄCZENIOWY M1:
Lokalne wejście zasilania 14÷18VDC lub 12÷16VAC
Wejście magistrali sygnałowej „B”
Wejście dzwonka drzwiowego (styk zwierny)
Wejście sygnału alarmowego (styk zwierny)
ZWORKI, POTENCJOMETRY:
SW1- terminowanie
końca magistrali B
SW2- wybór sposobu
zasilania monitora
odbiornika
wideofonowego
Oddzielnie
doprowadzone
zasilanie
Zasilanie pobierane z
magistrali B
Regulacja głośności dzwonka wywołania
5
DANE TECHNICZNE ODBIORNIKA
Zasilanie lokalne:
Zasilanie z magistrali B:
Pobór prądu:
Wymiary (WxSxG):
Temperatura przechowywania:
Temperatura pracy:
Stopień ochrony przed wnikaniem ciał stałych i
wody:
Standard sygnału wideo:
Monitor:
14÷18VDC lub 12÷16VAC
15÷20VDC
maksymalnie 220mA (1mA w stanie
czuwania)
124,8x158,8x17,5mm
-25÷70°C
0÷35°C
IP20
PAL/NTSC
LCD TFT 3,5” 4:3
6
PROGRAMOWANIE MELODII WYWOŁAŃ ODBIORNIKA
Uwaga: programowanie wywołań opisano w
sekcji instrukcji dotyczącej paneli wejściowych
Wejście w tryb programowania: Nacisnąć przycisk
5 razy w przeciągu 5sek. Wejście w tryb
programowania zostanie potwierdzone krótkim
sygnałem dźwiękowym (rys. 1).
Wybór melodii wywołania od panelu wejściowego ( potwierdzenie
wyboru 1 sygnał):
Przegląd dostępnych melodii wywołania (w kolejności)
umożliwiają przyciski: AUX2 -OPHERA lub
-OHERA/B
(rys. 2). Aby zapamiętać wybraną melodię i zakończyć
(rys. 3). Aby
programowanie należy nacisnąć przycisk
wybrać melodię i przejść do kolejnego kroku programowania
(rys. 4).
należy nacisnąć przycisk z kluczykiem
Wybór melodii wywołania od przycisku dzwonka
(potwierdzenie wyboru 2 sygnały):
Postępować jak w punkcie powyżej, wskazówki przedstawiają
rysunki 5,6,7.
Wybór ilości sygnałów wywołania (potwierdzenie wyboru
3 sygnały):
Aby wybrać ilość sygnałów wywołania (od 1 do 6) należy
nacisnąć wybraną ilość razy przycisk: AUX2 -OPHERA lub
-OPHERA/B (rys. 8). Po 3sek od momentu ostatniego
naciśnięcia przycisku odbiornik odtworzy zaprogramowaną
ilość sygnałów wywołania. Aby zapisać ustawienia i
zakończyć programowanie należy nacisnąć przycisk z
kluczykiem
(rys. 9).
7
2. Zasilacz VAS/101
INSTALACJA:
Zasilacz musi być zawsze zamontowany w
poziomie.
Urządzenie można instalować na szynie DIN
(EN50022) lub bezpośrednio na ścianie z
wykorzystaniem osłon zacisków
przyłączeniowych.
Wymiary zewnętrzne przedstawia rysunek 1.
Jeśli zasilacz będzie zainstalowany w
metalowej obudowie musi zapewnić ona
odpowiednią wentylację.
8
DANE TECHNICZNE ZASILACZA
Zasilanie lokalne:
Pobór prądu:
Moc rozpraszana (straty):
Wyjścia zasilające:
Wymiary:
Temperatura przechowywania:
Temperatura pracy:
Stopień ochrony przed
wnikaniem ciał stałych i wody:
230VAC, 50÷60Hz
200mA (dla 230VAC)
maksymalnie 10W
18VDC- 1A przez 1 minutę, 0,5A przez 3 minuty
4DIN
-25÷70°C
0÷35°C
IP30
TERMINALE PRZYŁĄCZENIOWE M1 i M2:
Wejście zasilania 230VAC
Wyjście zasilania 18VDC (*)
(*)-Wyjście zasilania 18VDC są zabezpieczone
elektronicznie przed przeciążeniami i zwarciami.
9
3. Panel LVC/01 serii LITHOS
INSTALACJA NATYNKOWA PANELU:
• Kluczykiem (z zestawu) odkręcić płytę frontową
panelu wejściowego rys. 1
• Przykręcić panel za pomocą dostarczonych w
zestawie śrub do ściany (rys. 2). Wysokość
montażu zależna od kąta widzenia obiektywu
kamery panelu- rys. 3
• Zdjąć osłony terminali połączeniowych i wykonać
podłączenia (rys. 4)
• Po dokonaniu podłączeń założyć osłony terminali
• Dla instalacji akcesoriów panelu przeczytać
poniższą sekcję „Instalacja przycisków wywołania”
• Wykonać programowanie instalacji (opisane w
sekcji „Programowanie” niniejszej instrukcji)
• Założyć i przykręcić kluczykiem z zestawu płytę
frontową panelu (rys. 1)
10
INSTALACJA PODTYNKOWA PANELU:
• Zainstalować puszkę panelu na odpowiedniej
wysokości biorąc pod uwagę pole widzenia
kamery (rys. 3). Przewody wprowadzić do puszki
wybranym otworem doprowadzającym po
uprzednim wyłamaniu zaślepki (pkt. A na rys. 6)
• Przy obsadzaniu puszki można wykorzystać
rozpórkę chroniącą przed deformacją (pkt. B na
rys. 6)
• Za pomocą kluczyka odkręcić płytę frontową
panelu (rys. 1)
• Wprowadzić przewody do panelu przez otwór
obudowy panelu zaznaczony na (rys. 2).
Przykręcić panel do puszki poprzez ramkę
dopasowującą (rys. 7).
• Zdjąć osłony terminali przyłączeniowych panelu
(rys. 4) i wykonać podłączenie przewodów
• Po wykonaniu podłączeń ponownie założyć
osłony terminali
• Dla instalacji akcesoriów panelu przeczytać
poniższą sekcję „Instalacja przycisków wywołania”
• Wykonać programowanie instalacji (opisane w
sekcji „Programowanie” niniejszej instrukcji)
• Założyć i przykręcić kluczykiem z zestawu płytę
frontową panelu (rys. 1)
11
Akcesoria
Akcesoria:
•
•
•
•
•
Przycisk pojedynczy DPS (rys. 1) oraz przycisk
pojedynczy o podwójnej wysokości DPH (rys. 2)
Przycisk podwójny DPD (rys. 3)
Daszek przeciwdeszczowy natynkowy LTP (rys. 4)
Puszka podtynkowa LSI (rys. 5)
Ramka dopasowująca podtynkowa LCI (rys. 6)
INSTALACJA PRZYCISKÓW WYWOŁANIA:
• Zamontować przycisk wywołania jak na rys. 1,
zwrócić uwagę na kierunek montażu (znacznik
„UP” przycisku)
• Wyjąć obudowę przycisku i wykonać opis
przycisku (rys. 3)
Wymiary pól opisowych poszczególnych przycisków
DPS
DPD
DPH
12
FUNKCJE DIOD, POTENCJOMETRÓW,
TERMINALI PANELU WEJŚCIOWEGO
FUNKCJE POTENCJOMETRÓW
STAN DIOD
Regulacja głośnika panelu
Regulacja mikrofonu panelu
Regulacja czasu otwarcia
elektrozaczepu (1-10sek), fabrycznie
1sek
Nie świeci się
Świeci się
Powoli błyska
Szybko błyska
Terminal M1
Wyjście magistrali „B”
Wejście zasilania panelu 16÷18VDC
Terminal M2
Masa
Przycisk wyjścia
Wyjście zasilania elektrozaczepu,
12VDC, maks. 0,5A
DANE TECHNICZNE PANELU
Zasilanie:
Pobór prądu:
Wymiary (WxSxG):
Temperatura przechowywania:
Temperatura pracy:
Stopień ochrony przed wnikaniem ciał stałych i
wody:
16÷18VDC
250mA (100mA w stanie czuwania)
207x99x30mm
-25÷70°C
-15÷50°C
IP54
DANE TECHNICZNE KAMERY PANELU
Standard sygnału wideo:
Rozdzielczość sygnału:
Minimalne oświetlenie:
PAL/NTSC
680x512 pixel
1 LUX
13
4. Programowanie
4.1. Pierwsze programowanie instalacji
Wejście w tryb programowania:
Nacisnąć przycisk PROG na panelu
wejściowym i przytrzymać powyżej 3sek ale
krócej niż 6sek (rys. 1). Wejście w tryb
programowania zostaje potwierdzone przez
świecenie diody PROG LED i podświetlenia
przycisków (rys. 2). Wygaszenie diody
PROG LED oznacza problemy z
połączeniami w instalacji, w takim przypadku
należy sprawdzić połączenia i ponownie
wejść w tryb programowania.
Programowanie typu przycisków:
Nacisnąć pierwszy przycisk wywołania jak na
rys. 3/3A i przytrzymać do momentu
przestania migania podświetlenia przycisków
(rys. 4).
14
Programowanie wywołań:
Podnieść słuchawkę odbiornika (o ile jest w
taką wyposażony) i nacisnąć jednocześnie
przycisk zwolnienia rygla
oraz przycisk
AUX2 (rys. 5,6). Przyciski przytrzymać
wciśnięte do momentu połączenia z panelem
wejściowym (tor auio-wideo). Na panelu
wejściowym nacisnąć przycisk wywołania,
który ma odpowiadać programowanemu
odbiornikowi (rys. 7), zaprogramowanie
zostanie potwierdzone sygnałem
dźwiękowym. Na zakończenie odłożyć
słuchawkę/przerwać połączenia (rys. 8),
powyższe kroki wykonać dla wszystkich
odbiorników.
Wyjście z tryby programowania:
Nacisnąć krótko przycisk PROG paneludioda PROG LED zgaśnie (rys. 9). Jeśli nie
wykonamy żadnej czynności procedura
programowania zakończy się po 30min
automatycznie.
15
4.2. Przeprogramowanie instalacji
Wejście w tryb programowania:
Nacisnąć przycisk PROG na panelu
wejściowym i przytrzymać powyżej 3sek ale
krócej niż 6sek (rys. 1). Wejście w tryb
programowania zostaje potwierdzone przez
świecenie diody PROG LED i podświetlenia
przycisków (rys. 2). Wygaszenie diody
PROG LED oznacza problemy z
połączeniami w instalacji, w takim przypadku
należy sprawdzić połączenia i ponownie
wejść w tryb programowania.
Przeprogramowywanie wywołań:
Podnieść słuchawkę odbiornika (o ile jest w
taką wyposażony) i nacisnąć jednocześnie
przycisk zwolnienia rygla
oraz przycisk
AUX2 (rys. 3,4). Przyciski przytrzymać
wciśnięte do momentu połączenia z panelem
wejściowym (tor audio-wideo). Na panelu
wejściowym nacisnąć przycisk wywołania,
który ma odpowiadać programowanemu
odbiornikowi (rys. 5), zaprogramowanie
zostanie potwierdzone sygnałem
dźwiękowym. Na zakończenie odłożyć
słuchawkę/przerwać połączenia (rys. 6),
powyższe kroki wykonać dla wszystkich
odbiorników.
Wyjście z tryby programowania:
Nacisnąć krótko przycisk PROG paneludioda PROG LED zgaśnie (rys. 7). Jeśli nie
wykonamy żadnej czynności procedura
programowania zakończy się po 30min
automatycznie.
16
Przeprogramowywanie typu przycisków:
Po wejściu do trybu programowania wywołań
ponownie nacisnąć przycisk PROG na
panelu wejściowym i przytrzymać powyżej
3sek ale krócej niż 6sek (rys. 8). Wejście w
tryb programowania zostaje potwierdzone
przez świecenie diody PROG LED i
podświetlenia przycisków (rys. 9). Nacisnąć
pierwszy przycisk wywołania (rys. 10) i
trzymać przyciśnięty do momentu aż
podświetlenie przycisków przestanie migaćzacznie świecić ciągle (rys. 11). Aby wyjść z
trybu programowania nacisnąć krótko
przycisk PROG panelu- dioda PROG LED
zgaśnie (rys. 7). Jeśli nie wykonamy żadnej
czynności procedura programowania
zakończy się po 30min automatycznie.
17
4.3. Tworzenie/programowanie grupy interkomowej
Grupę interkomową można stworzyć/zaprogramować dopiero po wcześniejszym
zaprogramowaniu wywołań.
Tworzenie grupy interkomowej:
Przy założonej zworce SW3 panelu nacisnąć
przycisk PROG na co najmniej 8sek i puścić
przed upływem 11sek (rys. 1). Wejście w tryb
tworzenia grupy interkomowej zostanie
potwierdzone szybkim miganiem diody
PROG LED i świeceniem podświetlenia
przycisków (rys. 2). Aby stworzyć grupę
interkomową należy na wybranym odbiorniku
nacisnąć przycisk interkomowy, który będzie
mu odpowiadał w całej grupie (rys. 3).
Powyższe kroki wykonać dla wszystkich
odbiorników w grupie interkomowej. Aby
zakończyć należy nacisnąć krótko przycisk
PROG (rys. 4). Jeśli nie wykonamy żadnej
czynności procedura zakończy po 30min
automatycznie.
Jeśli odbiornik został dodany do grupy interkomowej to nie ma procedury
umożliwiającej odjęcie z grupy tylko tego odbiornika. W takim wypadku trzeba
przeprogramować wszystkie odbiorniki z grupy.
18
4.4. Wyłączenie funkcji interkomowej
Wyłączenie funkcji interkomowej:
Aby wyłączyć funkcję interkomowi panelu
należy zdjąć zworkę SW3 (rys. 1). Zdjęcie
zworki spowoduje również blokadę
programowania grupy interkomowej. Aby
przywrócić możliwość stosowania
interkomów należy założyć zworkę SW3
ponownie (rys. 2).
19
Przykłady zastosowania funkcji interkomowej panelu z odbiornikiem serii OPHERA
Przykłady zastosowania funkcji interkomowej panelu z odbiornikami serii LYNEA BASIC
20
UTYLIZACJA
Należy pamiętać o odpowiedniej
utylizacji opakowań i zużytego
sprzętu z zachowaniem krajowych
regulacji prawnych. Komponenty
nadające się do powtórnego
przerobu należy utylizować zgodnie
z przeznaczeniem.
21
Zestawy serii LVKIT
przykłady połączeń
ODLEGŁOŚCI
(*)- ≤80m z odbiornikiem
YVL/301i rozdzielaczem
XDV/304
Maksymalna liczba odbiorników na jednym wywołaniu:
- 3 z pełną głośnością dzwonka
- 2 z pełną głośnością i 6 ze ściszonym dzwonkiem
