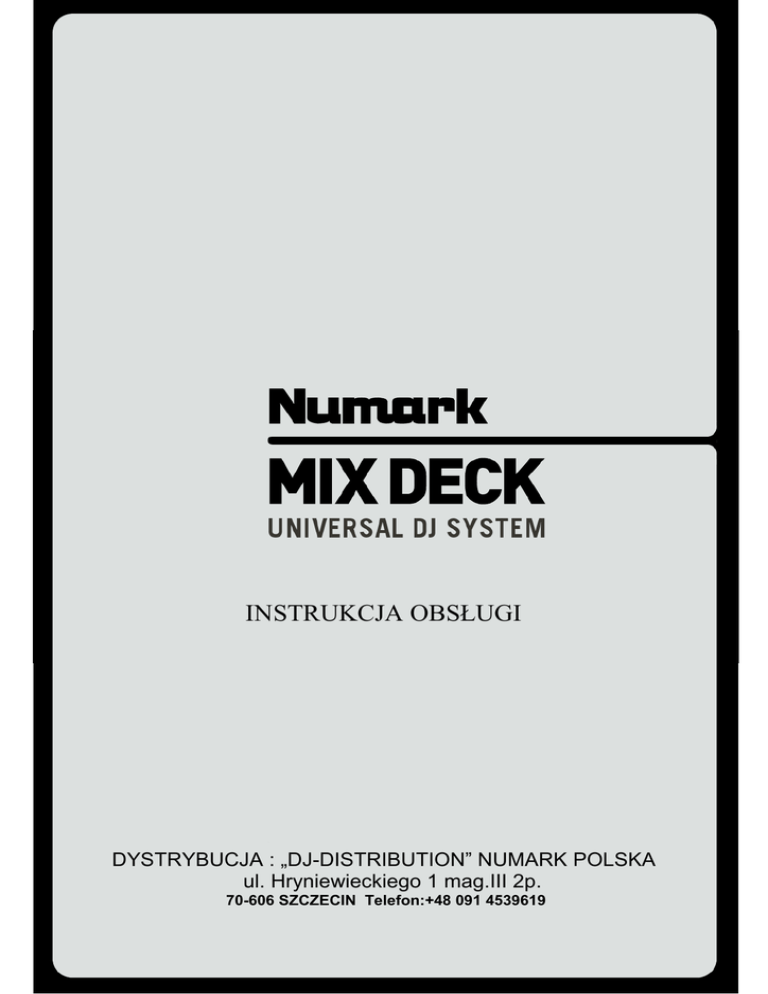

INSTRUKCJA OBSŁUGI

INSTRUKCJA OBSŁUGI
DYSTRYBUCJA : „DJ-DISTRIBUTION” NUMARK POLSKA
ul. Hryniewieckiego 1 mag.III 2p.
70-606 SZCZECIN Telefon:+48 091 4539619
Zawartość pudełka:
•
•
•
•
•
•
MixDeck
Przewód zasilający
Przewód USB
Płyta CD z oprogramowaniem/sterownikiem
Instrukcja obsługi
Gwarancja
Rejestracja:
Proszę zarejestrować sprzęt na stronie http://www.numark.com Pozwoli to nam na dostarczanie Tobie informacji
o nowych produktach oraz na pomoc techniczną w razie jakichkolwiek problemów.
Zasady ogólne:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Upewnij się czy zawartość pudełka jest kompletna
Przeczytaj instrukcję obsługi przed użyciem sprzętu
Przeanalizuj diagram podłączeniowy
Ustaw mikser w odpowiednim miejscu, które umożliwi poprawną pracę urządzenia
Upewnij się czy wszystkie urządzenia są na pewno wyłączone i czy potencjometry są w pozycjach ‘0’
Podłącz wszystkie urządzenia wejściowe tak jak na diagramie
Podłącz wszystkie wyjścia miksera tak jak na diagramie
Podłącz urządzenia do sieci
Włącz urządzenia w tej kolejności:
a. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.)
b. Mikser
c. Wzmacniacze i/lub inne urządzenia wyjściowe
10. Przy wyłączaniu miksera, kolejność jest odwrotna, czyli:
a. Wzmacniacze i/lub inne urządzenia wyjściowe
b. Mikser
c. Urządzenia wejściowe (gramofony, odtwarzacze CD itp.)
DIAGRAM PODŁĄCZENIOWY
2
PANEL TYLNY
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
PRZYCISK POWER – służy do włączania/wyłączania urządzenia. Włącz urządzenie po podłączeniu
ewentualnych urządzeń wejściowych, oraz przed włączeniem nagłośnienia oraz wzmacniacza.
Wyłączaj w kolejności odwrotnej.
ZASILANIE – użyj dołączonego przewodu zasilającego aby podłączyć urządzenie do zasilania.
USB – służy do podłączenia urządzenia do komputera klasy PC/MAC za pomocą przewodu USB.
MixDeck może służyć jako kontroler oprogramowania MIDI oraz jako zewnętrzna karta dźwiękowa.
UWAGA: Przed podłączeniem urządzenia do komputera należy zainstalować sterowniki, które
znajdują się na dołączonej płycie CD.
WYJŚCIE MASTER (ZBALANSOWANE) – tu podłącz swój system nagłośnieniowy za pomocą
przewodów XLR. Poziom głośności wyjścia jest regulowany potencjometrem MASTER na panelu
górnym.
WYJŚCIE MASTER (RCA) - tu podłącz swój system nagłośnieniowy za pomocą przewodów RCA.
Poziom głośności wyjścia jest regulowany potencjometrem MASTER na panelu górnym.
WYJŚCIE BOOTH (RCA) - tu podłącz podsłuch za pomocą przewodów RCA. Poziom głośności
wyjścia jest regulowany potencjometrem BOOTH na panelu górnym.
WYJŚCIE RECORD (RCA) – tu podłącz urządzenia nagrywające, takie jak nagrywarki CD czy
magnetofon. Poziom głośności wyjścia bazuje na ustawieniach poziomu pre-master.
WEJŚCIA AUX (RCA) – tu podłącz źródła dźwięku. Wejścia te akceptują urządzenia liniowe oraz
phono.
PRZEŁĄCZNIK LINE/PHONO - tym przełącznikiem wybierz typ wejścia. Wejście ‘line’ służy do
podłączenia odtwarzaczy CD i innych urządzeń liniowych. Wejście ‘phono’ służy do podłączenia
gramofonów bez przedwzmacniaczy (zapewnia przedwzmocnienie sygnału gramofonowego).
UZIEMIENIE - jeśli używasz gramofonów, które posiadają przewód uziemiający, upewnij się, że
przewód ten jest podłączony do tego uziemienia. Jeśli słyszysz jakieś zakłócenia w dźwięku, może to
świadczyć o braku uziemienia.
UWAGA: niektóre gramofony posiadają przewód uziemiający wbudowany w przewód audio RCA.
Takie gramofony nie potrzebują dodatkowego uziemienia.
WYJŚCIE CD (RCA) – aby używać urządzenie wraz z kodami czasowymi, użyj standardowych
przewodów audio RCA aby połączyć to wyjście z interfejsem od Twojego oprogramowania.
PANEL PRZEDNI
1.
2.
3.
4.
5.
6.
7.
SŁUCHAWKI – tu podłącz swoje słuchawki 1/4” lub 1/8” w celu monitorowania sygnału.
WEJŚCIE MIC – tu podłącz mikrofon 1/4”.
GAIN MIC – służy do regulacji poziomu przedzwmocnienia GAIN dla kanału mikrofonowego.
BASS MIC – służy do regulacji tonów niskich kanału mikrofonowego.
TREBLE MIC – służy do regulacji tonów wysokich kanału mikrofonowego.
Wskazówka: jeśli występują sprzężenia zwrotne, spróbuj zmniejszyć poziom częstotliwości wysokich.
KRZYWA CIĘCIA CROSSFADERA – służy do regulacji krzywej cięcia crossfadera. Lewa pozycja
zapewnia łagodne przejścia, prawa gwałtowne.
TRYB CROSSFADERA – odwraca przypisanie kanałów dla crossfadera (kanał 1 jest zamieniony z
2).
3
FUNKCJE MIKSERA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
POZIOM GŁOŚNOŚCI MASTER –
reguluje poziom głośności wyjścia
MASTER.
POZIOM GŁOŚNOŚCI BOOTH reguluje poziom głośności wyjścia
BOOTH.
POZIOM GAIN – reguluje poziom
przedwzmocnienia GIAN dla kanałów.
TREBLE - służy do regulacji tonów
wysokich danego kanału.
MID - służy do regulacji tonów średnich
danego kanału.
BASS - służy do regulacji tonów niskich
danego kanału.
PRZEŁĄCZNIK WEJŚCIA – wybiera
wejście dla danego kanału (wejścia
znajdują się na panelu tylnym, a wejście
USB na panelu górnym).
POTENCJOMETR
POZIOMU
GŁOŚNOŚCI – reguluje poziom
głośności dla danego kanału.
CROSSFADER – służy do tworzenia
przejść z jednego kanału na drugi.
DOCK – jest to uniwersalny port dla
iPoda.
REGULACJA DOCK – służy do
regulacji kąta nachylenia podparcia dla
iPoda.
KONTROLA iPod – funkcje tych
przycisków
odpowiadają
funkcjom
przycisków znajdujących się na iPodzie.
Dzięki temu możesz z łatwością
kontrolować iPoda bez konieczności jego
dotykania.
GŁOŚNOŚĆ iPod – służy do regulacji poziomu głośności iPoda.
ŹRÓDŁO CUE – wybiera który sygnał ma być przesłany do wyjścia słuchawkowego w celu jego
monitorowania. Pozycja ‘iPod’ pozwala monitorować iPoda. Pozycja ‘MASTER’ pozwala
monitorować sygnał wyjściowy MASTER. Pozycja ‘CH1 CH2’ pozwala monitorować kanał 1 oraz 2.
POTENCJOMETR CUE – pozwala monitorować kanał 1 oraz 2 oraz symulować przejścia.
CUE GAIN – służy do regulacji głośności słuchawek.
DIODY LED – monitorują poziom sygnału MASTER.
4
FUNKCJE ODTWARZACZA
1.
EJECT - wciskając wysuniesz
płytę CD.
2. PORT USB – tu podłącz pamięć
zewnętrzną USB z plikami MP3
(inne
formaty
nie
są
obsługiwane).
Uwaga: MIXDECK obsługuje
następujące systemy plików:
HFS+, FAT i NTFS. HFS+
GUID na dzień dzisiejszy nie jest
obsługiwany.
3. SOURCE
–
przytrzymaj
przycisk
SOURCE
oraz
przekręcaj
pokrętło
PARAMETER
aby
wybrać
źródło: CD, USB oraz MIDI (w
trybie MIDI odtwarzacz pracuje
jako kontroler). Opcja zmiany
źródła nie jest możliwa podczas
odtwarzania utworu.
4. TRACK KNOB – służy do
przeglądania ścieżek, folderów
oraz jako przycisk ‘enter’.
5. BACK – podczas przeglądania
płyty
CD
bądź
pamięci
zewnętrznej zawierającej foldery,
przycisk ten służy do cofania się
(czyli wyjścia z folderu).
6. PLAY – rozpoczyna odtwarzanie. Utwór będzie odtwarzany od punktu CUE, lub od ostatniego
punktu, w którym odtwarzacz był w trybie pauzy. Wciskając przycisk ponownie odtwarzacz
automatycznie przejdzie do punktu CUE.
7. PAUSE – włącza tryb pauzy, czyli zatrzymuje odtwarzanie. Przechodząc w tryb pauzy oraz
rozpoczynając odtwarzanie ponownie, ustawiasz tym samym nowy punkt CUE.
8. CUE - Wciskając ten przycisk podczas odtwarzania ścieżki przejdziesz do ostatnio wyznaczonego
punktu CUE. Wciskając i przytrzymując ten przycisk możesz odtwarzać ścieżkę od punktu CUE,
zwolnienie przycisku spowoduje ponowny powrót do punktu CUE.
9. JOG WHEEL - koło JOG posiada wiele funkcji, zależnie od wybranego trybu:
a. Jeśli ścieżka nie jest odtwarzana koło JOG służy do jej przeszukiwania. Aby wyznaczyć nowy
punkt CUE należy po prostu rozpocząć odtwarzanie od wybranego momentu. Aby powrócić
do punktu CUE należy wcisnąć przycisk CUE.
b. Jeśli ścieżka jest odtwarzana koło JOG służy do tzw. Pitch Bend’u, czyli tymczasowego jej
zwalniania lub przyspieszania w celu wyrównania beatów z drugim utworem odtwarzanym na
drugim odtwarzaczu.
c. Jeśli przycisk SEARCH został włączony, koło JOG służy do szybkiego przeszukiwania
ścieżki.
d. Jeśli przycisk SCRATCH został włączony, koło JOG będzie służyło do scratchowania, czyli
efektu jaki można uzyskać przekręcając płytą winylową na gramofonie.
10. SCRATCH - włącza lub wyłącza tryb ‘SCRATCH’. Jeśli tryb jest aktywny, koło JOG służy do
scratchowania, czyli efektu jaki można uzyskać przekręcając płytą winylową na gramofonie. Dioda
LED informuje o włączonym trybie. (Wskazówka: nie poleca się trybu SCRATCH do przeszukiwania
długich ścieżek, w takim przypadku najlepiej użyć trybu SEARCH).
11. SEARCH - w tym trybie koło JOG służy do szybkiego przeszukiwania ścieżki. Dioda LED informuje
o włączonym trybie.
12. STOP / START TIME - reguluje czas, w którym odtwarzacz przechodzi w tryb odtwarzania bądź
wstrzymuje odtwarzanie.
5
13. TAP - Służy do manualnego liczenia BPM (Beat Per Minute = liczba beatów na minutę). Aby to
uczynić, należy wciskać przycisk TAP do rytmu utworu. Wciśnij i przytrzymaj przez 2 sekundy aby
zresetować licznik, który powróci do automatycznego liczenia BPM.
14. PITCH / KEYLOCK – służy do włączania oraz wyłączania potencjometru pitch oraz do zmiany jego
zakresu.
Wciśnij oraz zwolnij przycisk PITCH aby zmieniać zakres. Możliwe opcje to: +/- 6%, +/- 12%, +/25%, +/- 100%. Aby wyłączyć potencjometr wciśnij przycisk PITCH podczas gdy zakres wynosi 100%.
Drugą funkcją tego przycisku jest Key Lock. Aby włączyć Key Lock wciśnij i przytrzymaj przycisk
PITCH przez 2 sekundy. Funkcja Key Lock pozwala na zablokowanie oryginalnej tonacji utworu.
Oznacza to, iż przy zmianie tempa tonacja nie będzie ulegać żadnym zniekształceniom.
Aby samemu zmienić tonację utworu należy przytrzymać PITCH / KEYLOCK oraz przekręcać pokrętło
PARAMETER.
15. PITCH FADER - umożliwia zmianę tempa oraz tonacji muzyki. Nie będzie działać o ile wcześniej nie
zostanie włączony przyciskiem PITCH (dioda LED powinna się świecić).
16. PITCH BEND - przyciski te służą do tymczasowego zwalniania lub przyspieszania ścieżki w celu
wyrównania beatów z drugim utworem odtwarzanym na drugim odtwarzaczu.
17. BLEEP / REVERSE - umożliwia dwa tryby pracy w rewersie:
• Jeśli przełącznik jest w pozycji REVERSE, sygnał audio będzie odtwarzany w rewersie. Po
przełączeniu w pozycję środkową sygnał audio powróci do trybu normalnego odtwarzania.
• Jeśli przełącznik jest w pozycji BLEEP, sygnał audio będzie odtwarzany w rewersie. Po
przełączeniu w pozycję środkową sygnał audio powróci do trybu normalnego odtwarzania. Tryb
ten różni się od trybu REVERSE tym, iż po wyłączeniu efektu BLEEP utwór będzie dalej
odtwarzany tak jakby efekt ten nigdy nie był włączony. Np. jeśli w 10 sekundzie utworu wciśniesz
przycisk na 5 sekund po czym go zwolnisz to utwór będzie dalej odtwarzany od 15 sekundy, a nie
od momentu w którym wyłączasz efekt. Pozwala to zachować rytm oraz ciągłość utworu.
18. LOOP IN / OUT / RELOOP – przyciski te służą do kolejno wybierania początkowego punktu pętli,
końcowego punktu pętli oraz do powracania do ostatnio ustalonej pętli. Więcej informacji znajduje się
w sekcji TWORZENIE PĘTLI.
19. TRIGGER – te przyciski posiadają 3 różne funkcje. Wciskając i przytrzymując przycisk REC oraz
przekręcając pokrętło PARAMETER zmieniasz funkcje. Więcej informacji znajduje się w sekcji
FUNKCJE PRZYCISKÓW TRIGGER.
20. SHIFT – używając podczas pętli pozwala na podwojenie długości pętli oraz na skrócenie jej o połowę.
21. REC – ten przycisk jest używany w kombinacji z przyciskami TRIGGER aby nagrywać sample oraz
zapamiętywać punkty HOT. Kiedy użyjesz go w kombinacji z pokrętłem PARAMETER będziesz mógł
wybrać tryb w jakim mają pracować przyciski TRIGGER.
Aby wybrać tryb pracy dla przycisków TRIGGER, przytrzymaj przycisk REC oraz wybrany przycisk
TRIGGER oraz przekręcaj pokrętłem PARAMETER. Więcej informacji znajduje się w sekcji FUNKCJE
PRZYCISKÓW TRIGGER.
22. (BUTTON) MODE – służy do zmiany funkcji przycisków TRIGGER. Więcej informacji znajduje się
w sekcji FUNKCJE PRZYCISKÓW TRIGGER.
23. FX – włącza lub wyłącza efekty.
24. FX SELECT – służy do wyboru efektu. Więcej informacji znajduje się w dziale EFEKTY.
25. WET / DRY FADER – służy do regulacji natężenia efektu.
26. PARAMETER – pokrętło to ma wiele funkcji, w zależności jak jest użyte. Podstawowa funkcja to
zmiana parametru efektu, który aktualnie jest nakładany na sygnał dźwiękowy. Więcej informacji
znajduje się w dziale EFEKTY.
Istnieje możliwość zmiany parametrów innych funkcji. Więcej informacji znajduje się w dziale
EFEKTY.
27. PROG – służy do ustawienia programu – sekwencji utworów, które mają być odtworzone. Aby
stworzyć nowy program wciśnij przycisk PROG gdy odtwarzacz jest w trybie pauzy. Następnie
wybieraj pokrętłem TRACK utwory oraz dodawaj je do programu wciskając przycisk PROG. Utwory
będą odtwarzane w takiej kolejności, w jakiej je wybrałeś. Na koniec wciśnij przycisk PLAY aby
rozpocząć odtwarzanie programu. Aby wykasować program i powrócić do normalnego odtwarzania,
przytrzymaj przycisk PROG przez 3 sekundy.
Przytrzymując przycisk PROG oraz przekręcając pokrętło PARAMETER pozwoli na zmianę opcji
programu. Więcej informacji znajduje się w dziale FUNKCJE POKRĘTŁA PARAMETER.
28. TIME - wybiera tryb wyświetlania czasu. Możesz wybrać pomiędzy ELAPSED (aktualny czas
ścieżki), REMAINING (pozostały czas ścieżki) oraz TOTAL (pozostały czas całej płyty audio CD).
6
29. RECALL / STORE – przytrzymując przycisk RECALL na 2 sekundy możesz zapisać punkty CUE.
Możesz zapisać więcej niż jeden zestaw punktów CUE na płytę CD. Zestawy będą ponumerowane
chronologicznie.
Jeśli płyta, na której wcześniej zapisane zostały punkty CUE, znajdzie się w napędzie, na wyświetlaczu
pojawi się napis o dostępnych punktach CUE ‘Cue Points Available’. Aby przywrócić zapisane punkty,
należy wcisnąć przycisk RECALL. Jeśli na danej płycie zostało zachowane parę zestawów punktów
CUE, możesz pomiędzy nimi przechodzić używając do tego pokrętła PARAMETER.
30. (PLAY) MODE – są cztery tryby odtwarzania:
Single: odtwarza pojedyńczy utwór po czym przechodzi w tryb pauzy na początku następnego
utworu.
SingleReplay: odtwarza ciągle jeden utwór aż do momentu manualnego zatrzymania.
Random: odtwarza dostępne utwory w kolejności losowej.
Continuous: odtwarza całą płytę.
31. LCD DISPLAY – wyświetlacz LCD informuje o wszystkich aktywnych funkcjach oraz o tytułach
utworów bądź o danych ID3 (o ile dostępne).
WYŚWIETLACZ LCD
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
PLAY / PAUSE - informuje
kiedy odtwarzacz jest w
trybie odtwarzania bądź
pauzy.
CUE - miga gdy odtwarzacz
ustala punkt CUE. Aktywny
gdy odtwarzacz jest w trybie
pauzy na danym punkcie
CUE .
TRACK - wyświetla numer
ścieżki.
TOTAL TRACK – wyświetla liczbę dostępnych ścieżek.
MP3 – informuje kiedy jest odtwarzany utwór w formacie MP3.
MINUTES - informuje o aktualnej minucie utworu, bądź pozostałych minutach (zależnie od
ustawień).
SECONDS - informuje o aktualnych bądź pozostałych sekundach (zależnie od ustawień).
FRAMES - odtwarzacz dzieli każdą sekundę na 75 mniejszych części (tzw. frames). Wartośc ta
informuje o aktualnych bądź pozostałych cząstkach (zależnie od ustawień).
TIME MODE - informuje o aktualnym trybie w jakim jest wyświetlany czas ścieżki.
BPM - pokazuje aktualny BPM (liczba beatów na minutę).
PITCH - informuje o aktualnych zmianach w wartości pitch (o ile potencjometr pitch jest aktywny).
KEY LOCK – informuje o włączonej funkcji Key Lock.
LOOP - informuje kiedy pętla jest zapamiętana. Miga gdy pętla jest odtwarzana.
TEXT DISPLAY - wyświetla nazwy folderów oraz ID-3 TAG plików MP3.
7
FUNKCJE POKRĘTŁA PARAMETER
SCRATCH
Przytrzymując przycisk SCRATCH oraz przekręcając pokrętło PARAMETER możesz wybrać różne tryby
efektu scratch:
Vinyl: tryb ten pozwala scratchować symulując pracę płyty winylowej. Jeśli dotkniesz koło JOG
zatrzymasz odtwarzanie płyty, tak jakbyś palcem przytrzymał płytę winylową na gramofonie.
Forward: w trybie tym słyszalne są tylko dźwięki podczas przekręcania kołem JOG do przodu.
Symuluje to wycinanie crossfaderem dźwięku płyty przekręcanej do tyłu.
Cue: pozwala scratchować od punktu CUE. Za kazdym razem jak dotkniesz koła JOG, odtwarzacz
będzie powracał do punktu CUE. Pozwala to na ustawienie punktu CUE w jakimś dogodnym momencie
(np. na kawałku wokalu) oraz na wykonywanie scratchu od tego właśnie momentu.
Cue Forward: jest to kombinacja trybu Cue oraz Forward. W trybie tym odtwarzacz przechodzi do
punktu CUE oraz słyszalne są tylko dźwięki podczas przekręcania kołem JOG do przodu.
Bleep: pozwala na wykonanie scratchu podczas gdy utwór jest w tle dalej odtwarzany (wyciszony).
Dzięki temu po skończonym scratchu utwór jest dalej odtwarzany tak jakby scratch nigdy nie nastąpił
(tempo oraz rytm nie zostają ‘złamane’).
Bleep Forward: jest to kombinacja trybu Bleep oraz Forward. Pozwala na wykonanie scratchu podczas
gdy utwór jest w tle dalej odtwarzany (wyciszony) słyszalne są tylko dźwięki podczas przekręcania
kołem JOG do przodu.
PITCH
Przytrzymując przycisk PITCH oraz przekręcając pokrętło PARAMETER umożliwia zmianę tonacji danego
utworu (wartość 0 oznacza tonację oryginalną).
MODE
Aby włączyć lub wyłączyć tryb Relay, przytrzymaj prostokątny przycisk MODE oraz przekręcaj pokrętłem
PARAMETER aby ustawić odpowiednie wartości dla ‘relay’. Tryb relay pozwala na tzw. odtwarzanie zależne.
Charakteryzuje się ono tym, iż po podłączeniu dwóch odtwarzaczy ze sobą będa one odtwarzać zależnie (jeśli
jeden zakończy odtwarzanie drugi automatycznie rozpocznie itd.).
SEARCH
Prędkość przeszukiwania może być wyregulowana poprzez przytrzymanie przycisku SEARCH oraz
przekręcania pokrętłem PARAMETER. Opcje dotyczą jednego pełnego obrotu kołem JOG, czyli: 15 sekud, 30
sekund oraz 1 minuta.
PROGRAM / PARAMETER
Przytrzymując przycisk PROGRAM oraz przekręcając pokrętło PARAMETER wywołasz następujące opcje
(wciskając pokrętło PARAMETER pozwoli na modyfikację wybranych opcji):
Scratch Delay (On/Off): włącza lub wyłącza niewielkie opóźnienie podczas zaprzestania dotykania
koła JOG a ustania efektu ‘scratch’.
Remote (On-On, On-Off, Fader Start): zmienia tryb Remote Start tak aby możliwe było użycie
przełącznika nożnego.
Power On Play (On, Off): podczas gdy opcja ta jest włączona odtwarzacz automatycznie rozpoczyna
odtwarzanie tuż po jego włączeniu.
Memo All Clear (No, Yes): kasuje wszystkie punkty CUE oraz informacje o pętlach.
Sleep Mode (On, Off): podczas gdy opcja ta jest włączona odtwarzacz automatycznie przechodzi w
tryb ‘uśpienia’ po paru minutach bezczynności.
Preset Clear (Yes, No): resetuje wszystkie ustawienia odtwarzacza do fabrycznych (domyślnych).
Version Number: wyświetla wersję systemu operacyjnego.
Power On Demo (On, Off): umożliwia włączenie trybu demonstracyjnego, w którym koło JOG jest
podświetlane aż do momentu włączenia odtwarzacza.
8
FUNKCJE PRZYCISKÓW TRIGGER
Wciskając okrągły przycisk MODE możesz wybrać jeden z trzech trybów dla przycisków TRIGGER:
LOOP-2: w tym trybie przyciski TRIGGER zachowują się jak przyciski do tworzenia pętli,
które są nad nimi. Umożliwia to stworzenie dwóch pętli.
HOT CUE: umożliwia ustawienie trzech punktów HOT CUE. Punkty te są podobne do
zwykłych punktów CUE, jednak z tą różnica, iż po wciśnięciu jednego z przycisków z
zapisanym punktem HOT CUE odtwarzacz automatycznie przechodzi do zapisanego punktu
oraz kontynuuje odtwarzanie (w przypadku przycisku CUE odtwarzacz też przechodzi do
punktu CUE ale w trubie pauzy).
Aby zapisać punkt HOT CUE należy najpierw wcisnąć przycisk REC a następnie jeden z
przycisków TRIGGER. Aby powrócić do zapisanego punktu HOT CUE wystarczy wcisnąć
przycisk TRIGGER ponownie.
SAMPLE: ostatni tryb to tryb SAMPLE. Umożliwia on na zapisanie sampla trwającego do 5
sekund pod każdym z trzech przycisków TRIGGER.
Aby zapisać sampla należy najpierw wcisnąć przycisk REC a następnie jeden z przycisków
TRIGGER. Aby zakończyć nagrywanie należy wcisnąć dany przycisk TRIGGER ponownie
bądź poczekać na zapełnienie się pamięci (maksymalna pamięć to 5 sekund). Aby odtworzyć
nagrany sygnał dźwiękowy należy wcisnąć przycisk TRIGGER, pod którym jest on zapisany.
Istnieją także trzy opcje odtwarzania zapisanych sampli. Aby wybrać jedną z nich należy
przytrzymać przycisk REC, następnie wcisnąć i przytrzymać wybrany przycisk TRIGGER
oraz przekręcać pokrętło PARAMETER aby przeglądać dostępne opcje. Aby wybrać jedną z
opcji do zmiany należy wcisnąć pokrętło PARAMETER. Poniżej trzy możliwe opcje:
Sample Insert (On, Off): określa, czy sample mają być odtwarzane razem z aktualnie
odtwarzanym utworem czy też utwór ma być wyciszony na czas odtwarzania sampla.
Sample Reverse (On, Off): odtwarza sample w rewersie.
Sample Volume (0-100): reguluje głośność odtwarzanego sampla.
9
TWORZENIE PĘTLI
MIXDECK posiada tzw. płynną pętle, czyli możliwość utworzenia pętli oraz jej odtworzenia beż żadnych
słyszalnych przerw w odtwarzanym utworze. Daje to możliwość zapętlenia danego momentu utworu aby go
wydłużyć, stworzyć remiks od ręki czy też po prostu bawić się muzyką.
Są trzy przyciski do tworzenia pętli:
LOOP IN: ‘loop in’ to punkt, w którym pętla ma swój początek. Początkowy punkt CUE jest
zarazem początkowym punktem pętli. Jeśli chcesz zmienić początkowy punkt pętli wciśnij
przycisk ‘LOOP IN’ w odpowiednim dla ciebie momencie. Dioda przycisku zacznie się
świecić informując, iż nowy punkt początkowy został zatwierdzony. Dioda przycisku
‘RELOOP’ także zacznie się świecić co oznacza, że możesz w każdej chwili powrócić do
ustawionego punktu tym właśnie przyciskiem. Aby ustawić nowy punkt początkowy wystarczy
wcisnąć przycisk LOOP IN ponownie.
LOOP OUT: Punkt ‘LOOP OUT’ to punkt końcowy pętli. Kiedy wciśniesz przycisk ‘LOOP
OUT’ odtwarzacz przejdzie do punktu początkowego (‘LOOP IN’) a dioda zacznie migać. Gdy
ścieżka dojdzie do punktu końcowego (‘LOOP OUT’) ponownie powróci do punktu
początkowego (‘LOOP IN’). Ścieżka będzie tak odtwarzana dopóki nie wciśniesz przycisku
‘LOOP OUT’ ponownie. Wtedy wyjdziesz z pętli a dioda zacznie się świecić co oznacza, iż
dana pętla jest w pamięci odtwarzacza i może być w każdej chwili powtórzona (‘RELOOP’).
RELOOP / STUTTER: pozwala na powrócenie do wcześniej ustawionej pętli (o ile punkty
początkowe oraz końcowe zostały ustalone) oraz na szybki powrót do punktu początkowego
pętli (co pozwoli na uzyskanie efektu ‘stutter’, czyli tłumacząc dosłownie ‘zacinania się’
płyty). Aby wyjść z pętli należy wcisnąć przycisk LOOP OUT.
SHIFT: używając podczas pętli pozwala na podwojenie długości pętli oraz na skrócenie jej o
połowę.
Wskazówka: przyciski TRIGGER też mogą służyć jako przyciski do ustawiania pętli. Więcej
informacji znajduje się we wcześniejszym rozdziale instrukcji.
10
EFEKTY
Użyj FX SELECT aby wybrać pożądany efekt. Użyj przycisku EFFECT aby włączyć lub wyłączyć efekty.
Potencjometr WET/DRY służy do regulacji natężenia efektu. Większość efektów może być dostosowana do
tempa utworu dzięki licznikowi BPM (należy przy włączaniu efektu trzymać wciśnięty potencjometr
PARAMETER), oraz może być manualnie sterowana potencjometrem PARAMETER.
Poniżej znajduje się opis sześciu dostępnych efektów:
FILTER: efekt umożliwiający odtwarzanie konkretnych częstotliwości w utworze. Przekręcając potencjometr
PARAMETER możesz regulować efekt. Możesz także przekręcać potencjometr PARAMETER trzymając go
wciśniętego w dół (co da nieco inny efekt).
ECHO: dodaje efekt odbicia dźwięku. Można regulować częstość odbicia potencjometrem PARAMETER. Aby
efekt dostosowywał się do tempa utworu należy przy przekręcaniu potencjometrem PARAMETER trzymać go
wciśniętego w dół.
CHOP: efekt ten ‘tnie’ muzykę z częstotliowścią regulowaną potencjometrem PARAMETER bądź też
dostosowując się do tempa utworu (należy trzymać potencjometr PARAMETER wciśnięty w dół podczas jego
przekręcania).
PAN: efekt ten puszcza dźwięk raz z lewego kanału, raz z prawego, tworząc przy tym płynne przejścia z
częstotliowścią regulowaną potencjometrem PARAMETER bądź też dostosowując się do tempa utworu (należy
trzymać potnecjometr PARAMETER wciśnięty w dół podczas jego przekręcania).
PHASER: falujący efekt phaze. Efekt ten jest zbliżony do znanego efektu ‘flanger’, jednak jest nieco
łagodniejszy i mniej harmoniczny. Częstotliwośc falowania efektu można regulować potencjometrem
PARAMETER oraz można go dostosować do tempa utworu trzymając potencjometr PARAMETER wciśnięty w
dół podczas jego przekręcania.
FLANGER: falujący efekt flanger, jednak nieco donośniejszy niż phazer oraz bardziej harmoniczny.
Częstotliwośc falowania efektu można regulować potencjometrem PARAMETER oraz można go dostosować do
tempa utworu trzymając potencjometr PARAMETER wciśnięty w dół podczas jego przekręcania.
Potencjometr Wet/Dry
Potencjometr ten służy do regulacji natężenia efektu, czyli do siły z jaką efekt działa na sygnał dźwiękowy.
11
TRYB USB
Do portu USB znajdującego się na panelu górnym można podłączyć pamięć typu USB, jak np. pendrive czy
przenośny dysk twardy. Dzięki temu możesz odtwarzać zapisane pliki MP3 prosto z zewnętrznego nośnika
danych, tak jakbyś odtwarzał zwykłą płytę CD.
Aby skorzystać z zewnętrznego nośnika danych USB należy:
1.
2.
3.
4.
Upewnić się czy jest on podłączony do portu USB znajdującego się na panelu górnym.
Wcisnąć przycisk SOURCE.
Przekrącać potencjometr PARAMETER aż do momentu gdy na wyświetlaczu pojawi się “USBMASTER”, następnie wcisnąć potencjometr PARAMETER aby zatwierdzić.
MIXDECK powinien poprawnie odczytać nośnik, o ile nie znajduje się na nim więcej niż 9 partycji
oraz nie więcej niż 999 katalogów na każdej z nich.
Aby wybrać katalog należy przekręcać potencjometrem TRACK oraz wcisnąć go aby zatwierdzić wybór.
Następnie należy użyć tego samego potencjometru aby przeglądać dostępne utwory.
Uwaga:
• Nie każdy odtwarzacz MP3 jest zgodny ze standardem zewnętrznego nośnika danych USB, dlatego też
nie każdy odtwarzacz MP3 będzie kompatybilny z MIXDECK
• Jeśli w przeglądanym katalogu nie ma żadnych plików w formacie MP3 na wyświetlaczu pojawi się
informacja “No MP3 files in this folder. PLS try another one” (w tym katalogu nie ma żadnych plików
MP3, proszę spróbować w innym).
• Aby zmienić tryb wyświetlania informacji o pliku MP3 należy przytrzymać przycisk
RECALL/STORE oraz wciskać przycisk (PLAY) MODE aby zmieniać tryby.
Wskazówki dotyczące używania zewnętrznuch nośników USB z MIXDECK
•
•
•
•
Podczas odłączania nośnika USB z odtwarzacza MIXDECK nalezy najpierw wcisnąć przycisk
SOURCE i zmienić tryb na CD/MP3. Upewnij się, że napis “HD” na wyświetlaczu LCD nie świeci się.
Jeśli odłączysz nośnik podczas gdy “HD” będzie się świecić, możesz uszkodzić dane na nośniku bądź
też sam nośnik.
Limit utworów na katalog to 999.
Nie zaleca się odtwarzania plików mających ponad 300MB, ponieważ może to spowodować
niestabilność pracy odtwarzacza MIXDECK.
Na dysku nie może być więcej niż 9 partycji, 999 katalogów na partycji oraz 999 utworów w katalogu.
TRYB USB MIDI
MIXDECK może być użyty jako kontroler aplikacji muzycznych MIDI. Przed użyciem odtwarzacza z aplikacją
należy przeczytać instrukcję oprogramowania, z którym chce się użyć odtwarzacz.
Aby włączyć tryb sterownika MIDI podłącz przewód USB do gniazda MIXDECK USB SLAVE na panelu
tylnym oraz podłącz odtwarzacz do komputera. Następnie wciśnij przycisk SOURCE i wybierz tryb “USBMIDI”.
OPROGRAMOWANIE MIXDECK
MIXDECK najlepiej pracuje z najnowszym oprogramowaniem. Zalecamy częstą aktualizację poprzez stronę
www.numark.com.
12
TRAKTOR NUMARK EDITION
MixDeck jest dostarczany wraz z oprogramowaniem Traktor Numark Edition – wersja ta umożliwia łatwą i
bezproblemową współpracę z urządzeniem firmy Numark. Aby skonfigurować oprogramowanie do pracy z
urządzeniem MixDeck należy:
1. Włożyc płytę CD do napędu oraz przeprowadzić instalację oprogramowania (najpierw jednak należy
zainstalować sterowniki audio załączone na płycie CD)
2. Za pomocą przewodu USB połączyć MixDeck z komputerem.
3. Wcisnąć przycisk SOURCE oraz przekręcić pokrętło PARAMETER aby wybrać tryb pracy ‘USBMIDI’.
4. Uruchomić oprogramowanie. Na ekranie komputera powinno wyświetlić się okno z trzema
możliwościami: ‘Demo’, ‘Purchase’ oraz ‘Activate’. Należy kliknąć ‘Activate’.
5. Wpisać klucz CD, który został dołączony do płyty z oprogramowaniem.
6. Po aktywacji oprogramowania powinno pojawić się okno Start Setup Wizard. Wybierz Numark jako
‘setup’ i MixDeck jako ‘device’.
7. Kliknij ‘Apply’. MixDeck jest teraz gotowy do użycia jako kontroler MIDI, w pełni zmapowany.
13
