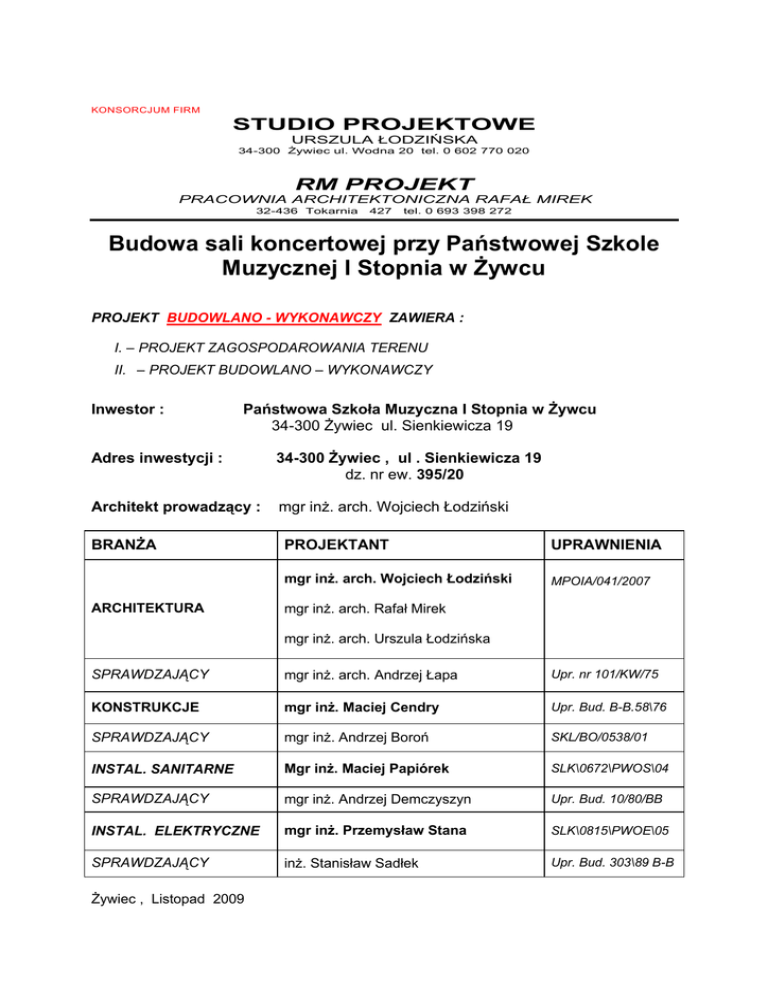

Budowa sali koncertowej przy Państwowej Szkole

Transkrypt

KONSORCJUM FIRM
STUDIO PROJEKTOWE
URSZULA ŁODZIŃSKA
34-300 Żywiec ul. Wodna 20 tel. 0 602 770 020
RM PROJEKT
PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK
32-436 Tokarnia
427
tel. 0 693 398 272
Muzycznej I Stopnia w Żywcu
PROJEKT BUDOWLANO - WYKONAWCZY ZAWIERA :
I. – PROJEKT ZAGOSPODAROWANIA TERENU
II. – PROJEKT BUDOWLANO – WYKONAWCZY
Inwestor :
Państwowa Szkoła Muzyczna I Stopnia w Żywcu
34-300 Żywiec ul. Sienkiewicza 19
Adres inwestycji :
34-300 Żywiec , ul . Sienkiewicza 19
dz. nr ew. 395/20
Architekt prowadzący :
mgr inż. arch. Wojciech Łodziński
BRANŻA
ARCHITEKTURA
PROJEKTANT
UPRAWNIENIA
MPOIA/041/2007
mgr inż. arch. Rafał Mirek
mgr inż. arch. Urszula Łodzińska
SPRAWDZAJĄCY
mgr inż. arch. Andrzej Łapa
Upr. nr 101/KW/75
KONSTRUKCJE
mgr inż. Maciej Cendry
Upr. Bud. B-B.58\76
SPRAWDZAJĄCY
mgr inż. Andrzej Boroń
SKL/BO/0538/01
INSTAL. SANITARNE
Mgr inż. Maciej Papiórek
SLK\0672\PWOS\04
SPRAWDZAJĄCY
mgr inż. Andrzej Demczyszyn
Upr. Bud. 10/80/BB
INSTAL. ELEKTRYCZNE
mgr inż. Przemysław Stana
SLK\0815\PWOE\05
SPRAWDZAJĄCY
inż. Stanisław Sadłek
Upr. Bud. 303\89 B-B
Żywiec , Listopad 2009
SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO
Budowa sali koncertowej przy Państwowej Szkole Muzycznej
I Stopnia w Żywcu
przewidzianego do realizacji na działce dz. nr ew. 395/20 w m. Żywiec ul. Sienkiewicza 19
I. OŚWIADCZENIE PROJEKTANTA
II. PROJEKT ZAGOSPODAROWANIA TERENU
II.A OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU
II.B CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWANIA
TERENU
A.01
A.02
PROJEKT ZAGOSPODAROWANIA TERENU
PROJEKT ZAGOSPODAROWANIA TERENU
1:500
1:200
III. PROJEKT BUDOWLANO - WYKONAWCZY
III .A OPIS DO PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO
III .B CZĘŚĆ RYSUNKOWA PROJEKTU ARCHITEKTONICZNOBUDOWLANEGO
A.01
A.02
A.03
A.04
A.05
A.06
A.07
A.08
A.09
A.10
A.11
A.12
A.13
A.14
A.15
A.16
A.17
A.18
A.19
A.20
A.21
A.22
A.23
A.24
A.25
A.26
RZUT FUNDAMENTÓW
RZUT PARTERU
RZUT PIĘTRA
POZIOM +420
POZIOM +820
GEOMETRIA ELIPSY SALI KONCERTOWEJ
RZUT WIĘZBY DACHOWEJ
RZUT DACHU
KOLORYSTYKA ELEWACJI E-01
KOLORYSTYKA ELEWEACJI E-03
PRZEKRÓJ PODŁUŻNY A-01
PRZEKRÓJ POPRZECZNY A-02
PRZEKRÓJ A-03
PRZEKRÓJ A-04
ELEWACJA E-01
ELEWACJA E-02
ELEWACJA E-03
ELEWACJA E-04
ROZRYSY PIASKOWACA JANTAR
ROZRYSY PIASKOWCA RUBIN
ŚCIANA ELEWACYJNA BETONOWA
UKŁAD SIEDZISK W SALI KONCERTOWEJ
WARSTWA SPADKOWA STROPODACHU
ZESTAWIENIE DRZWI
2
A.27
A.28
A.29
A.30
A.31
A.32
A.33
A.34
A.35
A.36
A.37
A.38
A.39
A.40
A.41
A.42
A.43
A.44
A.45
ZESTAWIENIE STOLARKI OKIENNEJ
OBUDOWA KLATKI WEWNĘTRZNEJ
BALUSTRADY WEWNĘTRZNE
SŁUP ROZRYS OKŁADZINY
SCHODY STALOWE RZUT
SCHODY RZUT KONSTRUKCJI
PRZEKRÓJE SCHODÓW S-S, S'-S'
AKSONOMETRIA SPOCZNIKA
RZUT WNĘTRZA HOLU
PRZEKROJE 1-1, 1-2
HOLL GŁÓWNY 1
HOLL GŁÓWNY 2
HOLL GŁÓWNY 3
SANITARIAT - WC
SANITARIAT - PRZEDSIONEK
SANITARIAT - PISUARY
SANITARIAT - MESKI
SANITARIAT - ŁAZIENKA
SANITARIAT - NP
IV. INFORMACJA BIOZ
V. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU
BUDOWLANEGO
3
I. Oświadczenie o sporządzeniu projektu budowlano-wykonawczego, zgodnie
z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 - Prawo budowlane
(Dz. U. z 2003 r. Nr 207, poz. 2016, z późn. zm.), zgodnie z art. 20 ust. 4 pkt 2 tej ustawy
oświadczamy, że
przewidzianego do realizacji na działce dz. nr ew. 395/20 w m. Żywiec ul. Sienkiewicza 19
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Świadomi odpowiedzialności karnej za podanie w niniejszym oświadczeniu
nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzamy własnoręcznymi
podpisami prawdziwość złożonego oświadczenia.
BRANŻA
PROJEKTANT
ARCHITEKTURA
UPRAWNIENIA
MPOIA/041/2007
SPRAWDZAJĄCY
Upr. nr 101/KW/75
4
II. PROJEKT ZAGOSPODAROWANIA TERENU
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
5
II A. OPIS DO PROJEKTU ZAGOSPODAROWNIA
TERENU
I. Podstawa opracowania:
1. Zlecenie Inwestora – umowa.
2. Wizja i pomiary geodezyjne w terenie.
3. Wywiad z inwestorem oraz jego wytyczne dot. projektu
4. Ustawa z dnia 07.07.1994 r. Prawo budowlane (j.t. Dz. U. z 2000 r. nr 106 poz.
1126 z późn. zm.).
5. Rozporządzenie Ministra Infrastruktury z 12.04.2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002
r. nr 75 poz. 690 z późn. zm.).
6. Podkład mapy sytuacyjno-wysokościowej w skali 1: 500.
7. Wypis i wyrys z MPZP gminy ŻYWIEC
Przedmiot inwestycji:
Celem opracowania jest projekt architektoniczno – budowlany Sali koncertowej przy
szkole muzycznej w miejscowości ŻYWIEC. Całość inwestycji projektuje się
dostępną
dla
osób
niepełnosprawnych.
Przedmiotem
inwestycji
jest
zagospodarowanie działki dz. nr ew. 395/20 w miejscowości Żywiec przy ulicy
Sinkiewicza 19 w związku z planowaną budową Sali Koncertowej. Projekt
zagospodarowania terenu obejmuje lokalizację proj. budynku wraz z przyłączami.
Opracowania projektowego dokonano na podstawie Wypisu z miejscowego planu
zagospodarowania przestrzennego.
Opis terenu inwestycji:
Terenem inwestycji jest działka o numerze Dz. nr ew. 395/20 w miejscowości
Żywiec. Teren, na którym projektuje się Salę Koncertowa stanowi powierzchnię około
1831 m2 . Całość znajduje się w miejscowości Żywiec. Dojazd do Sali koncertowej
stanowi istniejący utwardzony zjazd z ulicy Sienkiewicza.
Na rzeczowej działce znajduje się istniejący budynek szkoły muzycznej
zbudowany w technologii masywnej nakryty stropodachem. Na działce znajduje się
również lampa oświetlenia ulicznego oraz budka telefoniczna.
Przez działkę przebiegają sieci uzbrojenia podziemnego w postaci sieci
teletechnicznej , energetycznej i wodociągowej. Na działce znajdują się pojedyncze
drzewa. Teren inwestycji nie posiada wyraźnego spadku w którymkolwiek kierunku.
Teren pod względem ukształtowania jest płaski.
6
Zestawienie powierzchni zagospodarowania działki:
BILANS TERENU
Powierzchnia działki Powierzchnia zabudowyTeren utwardzonyTeren czynny biologicznie-
1831 m2
1172 m2
498 m2
161 m2
-
100%
64%
27%
9%
Istniejący stan zagospodarowania działki
Działka Dz. nr ew. 395/20 w miejscowości Żywiec o powierzchni łącznej 1831
m2 położone są w miejscowości ŻYWIEC , posiadają niewielki spadek w stronę
północnym ok. 1 %. Rzeczowa działka jest w obecnym stanie jest zainwestowana w
postaci Szkoły Muzycznej 1 stopnia. Działka posiada bezpośredni dostęp do Ulicy
Sienkiewicza
poprzez istniejący utwardzony zjazd. Teren przewidziany pod
inwestycje nie jest wolny od elementów uzbrojenia podziemnego. Na terenie
inwestycji znajduje się sieć teletechniczna , energetyczna NN, kanalizacji deszczowej
, kanalizacji sanitarnej oraz sieć wodociągowa. Na terenie inwestycji znajduje się
lampa oświetlenia ulicznego do przeniesienia zgodnie z projektem elektrycznym. Na
terenie obecnie znajduje się tymczasowy budynek (wiata) którą należy rozebrać.
Wszelkie elementy z postaci znajdujących się na działce przewidzianej pod
inwestycje drzew oraz tablic informacyjnych należy usunąć. Projektuje się również
likwidacje betonowych mis o wymiarach ok. fi 150cm. na zieleń (4 sztuki). Wzdłuż
jednej ze ścian znajduje się zagłębienie terenowe o wymiarach 25mb \ gł. 200cm\
szer. 100 cm ( 53 m3 )
Ukształtowanie i podłoże terenu:
Teren działek jest płaski nie stwierdzono większych odchyleń. Spadek terenu
wynosi około 1 %. Obszar pod projektowany obiekt jest pod względem
ukształtowania jednolity. Szczegółowa informacja dotycząca podłoża w ekspertyzie
geotechnicznej dołączonej do projektu.
Zagospodarowanie działki.
Całość inwestycji projektuje się jako dostępna dla osób niepełnosprawnych.
Projektowany budynek w rzucie wpisuje się w kształt działki. W rzucie budynek
będzie tworzyć trapez o wymiarach 3387x2204. Budynek posiada dwie kondygnacje
nadziemne i jest zaliczany do budynków średniowysokich. Wysokość budynku do
gzymsu wynosi 12m natomiast całość wznosi sie do poziomu 13,86m nad poziom
terenu. Parter budynku projektowanego ustalono na wysokości 346.00 mnpm.
Budynek jest projektowany w technologii masywnej murowanej słupowo-płytowej z
wypełnieniem ceramiką poryzowaną. Budynek posiada dach na dwóch poziomach ,
pierwszy na poziomie +850 to stropodach pełny natomiast dach na poziomie 13,7
metra wykonany jako dach płaski o przekroju falistym pokryty jest blachą układaną w
technologii podwójnego rąbka. Jako przejście miedzy istniejącą szkołą a nowo
budowana sala koncertową stanowi łącznik.
7
Powierzchnie utwardzone projektuje się jako układ płytek brukowych LIBET
Decco SERIA Via Castello – Pastello układane prostopadle do elewacji szkoły. W
miejscach wyznaczników graficznych należy stosować płyty granitowe O
WYMIARACH 29X60cm oraz grubości 6cm promieniowane doprowadzone do
stopnia antypoślizgowości min. R11-R12 zgodnie z opisem na planszy wykonawczej
1:200 (rys. A.02) projektu zagospodarowania terenu.
Podbudowa pod kostkę granitową oraz pod kostkę brukową projektuje się w
następujący sposób:
-KOSTKA BRUKOWA "LIBET DECCO" VIA CASTELLO - PASTELLO GR. 7 CM
-W SZCZELINACH STOSOWAĆ PIASEK SUCHY FRAKCJA ZIAREN 1-2MM
-PODSYPKA PIASEK O FRAKCJI DO 2MM LUB GRYSU LUB ŻWIRKU O ZIARNACH 14MM GR. 5 CM (DLA GRANITU GRUBOŚĆ PODSYPKI TO 6 CM)
-PIASEK O FRAKCJI 30-60 MM UZUPEŁNIONY OD GÓRY KRUSZYWEM O FRAKCJI DO
30MM GRUBOŚĆ 25CM
-WARSTWA ODSĄCZAJĄCA PIASEK O FRAKCJI ZIAREN 2-3MM GR . 5CM
-GRUNT RODZIMY ZWIBROWANY
Zagłębienie (studnia okienna ) wzmóż elewacji należy zasypać ziemią z
wykopów fundamentowych zagęszczając ją warstwami co 15 cm.
Całość powierzchni utwardzonych projektuje się odwadniania w postaci
odpowiednio kształtowanych spadków wytworzonych w posadzce oraz systemu
odwodnienia szczelinowego o szerokości szczeliny 15mm , element zasadniczy
wykonany z polimerbetonu z ramą szczelinową ze stali ocynkowanej o grubości stali
min. 3mm.
Szata roślinna:
Jako zieleń projektuje się zieleń niska w postaci trawnika na warstwie ziemi
urodzajnej gr. Ok. 15 cm . Miejsce pielęgnowanej zieleni oznaczono na Projekcie
Zagospodarowania Terenu odpowiednim wyróżnikiem graficznym. Szatę roślinną
projektowaną oraz istniejącą projektuje się jako oddzielona od powierzchni
utwardzonych poprzez obrzeża betonowe LIBET 8x30x100 w kolorze (brązowym w
styku z kostka brukową oraz grafitowe na styku z płytami granitowymi) wszystkie
obrzeża zatopione o 2-3cm w stosunku do kostki brukowej. W miejscach gdzie
Wykopy, nasypy:
Nachylenie skarp wykopów i nasypów należy wykonać w stosunku 1:3 - 1:4
Ściany wykopów należy kształtować tak, aby nie nastąpiło obsunięcie się gruntu. Nie
mogą być one podkopywane. Nasypy należy układać i zagęszczać warstwami, które
powinny mieć stałą miąższość na całej szerokości. Warstwy należy układać poziomo
i zagęszczać od zewnątrz ku środkowi. W przypadku pojawienia się gruntów słabych
(np. torfy), ujawnionych w trakcie wykonywania robót ziemnych, roboty należy
przerwać do czasu ustalenia sposobu dalszego postępowania. Podczas
wykonywania nasypu powinna być przestrzegana równomierność zagęszczenia
każdej warstwy gruntu.
W przypadku, gdy trwałe zabezpieczenie nie jest od razu możliwe, do chwili
wykonania właściwego umocnienia należy tymczasowo zabezpieczyć skarpy oraz
dno wykopu lub koronę nasypu przed działaniem wpływów atmosferycznych oraz
przed uszkodzeniami mechanicznymi. Dotyczy to również dłuższych przerw
8
roboczych. Ziemie z wykopów należy po zakończeniu robót wsypać do wykopów
oraz wibrować.
Wpływ zagospodarowania działki na otoczenie:
Projektowane zagospodarowanie działki nie tworzy zagrożeń dla środowiska
naturalnego oraz higieny i zdrowia użytkowników projektowanych budynków.
Projektowane obiekty nie zostały zaliczone do inwestycji mogących pogorszyć stan
środowiska naturalnego. Obszar oddziaływania inwestycji obejmuje dz. nr ew. 395\9;
395\16; 395\19; 446\1; 56; 395\16; 443\15; 442\4.
Rodzaj projektowanych
budynków nie figuruje w wykazie przedsięwzięć mogących znacząco oddziaływać na
stan środowiska naturalnego i nie wymaga sporządzenia raportu oddziaływania na
środowisko. Projektowany budynek w sposób minimalizujący ma wpływ na
środowisko działki i jej otoczenie, zgodnie z obowiązującymi normami i przepisami
Prawa Budowlanego.
Informacja o wpisie do rejestru zabytków:
Teren inwestycji jest wpisany do rejestru zabytków jako strefa ochrony
konserwatorskiej.
Dane o wpływie eksploatacji górniczej
Działki przeznaczone pod inwestycje nie są objęte obszarem eksploatacji
górniczej.
Uwagi realizacyjne dla inwestycji :
-
-
rozpoczęcie prac budowlanych może nastąpić po uzyskaniu decyzji o pozwoleniu na
budowę a następnie po uprawomocnieniu się tej decyzji,
budowa powinna być prowadzona pod nadzorem kierownika budowy,
wytyczne budynku oraz ustalenia charakterystyczne poziomów budynku i
otaczającego terenu powinien wykonać uprawniony geodeta,
w trakcie budowy należy na bieżąco prowadzić dziennik budowy
wszystkie odstępstwa od niniejszego projektu mogą być wykonane za zgodą
autorów projektu, podani producenci rozwiązań systemowych są jedynie
przykładowymi; wykonawca może zastosować innych producentów lub zamienne
rozwiązania pod warunkiem zachowania parametrów technicznych i estetycznych
zawartych w projekcie wykonawczym oraz pisemnej akceptacji autora niniejszej
dokumentacji i inspektora nadzoru inwestorskiego.
Niniejszy projekt wykonawczy jest podstawa do opracowania przez wykonawcę
własnego projektu warsztatowego poszczególnych elementów będących
przedmiotem projektu. Wykonawca jest zobowiązany do uzgodnienia
opracowanego przez siebie projektu warsztatowego z architektem - autorem
niniejszego projektu- w zakresie formy budynku, doboru materiału, kolorystyki i
rozwiązań funkcjonalnych oraz z konstruktorem - autorem projektu konstrukcji
budynku- w zakresie wpływu konstrukcji będących przedmiotem projektu
warsztatowego na statykę budynku.
………………..
Wojciech Łodziński
MPOIA/041/2007
9
II B. CZĘŚĆ RYSUNKOWA PROJEKTU
ZAGOSPODAROWNIA TERENU
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
10
III. PROJEKT ARCHITEKTONICZNO-BUDOWLANY
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
11
III A . OPIS DO PROJEKTU ARCHITEKTONICZNOBUDOWLANEGO
1126 z późn. zm.).
6. Podkład mapy sytuacyjno-wysokościowej w skali 1: 500
7. Wypis i wyrys z MPZP miasta Żywiec.
Dane ogólne:
Planowana inwestycja składa się z budynku o powierzchni zabudowy
jednego obiektu kubaturowego o przeznaczeniu kulturalno – rozrywkowym pod
nazwą Sala Koncertowa przy szkole muzycznej pierwszego stopnia w Żywcu przy
ulicy Sienkiewicza 19. Budynek ma spójną formę i tworzy w parterze trapez. Od
strony Ulicy Sienkiewicza na poziomie 2 kondygnacji projektowane jest
nadwieszenie o przekroju cylindrycznym. Budynek posiada 2 poziomy dachów.
Pierwszy poziom to stropodach na poziomie 850 cm ponad poziom terenu, drugi
poziom to dach płaski pokryty blachą aluminiową w kolorze srebrnego metaliku
układanej w technologii podwójnego rąbka. Dach na wyższej kondygnacji
poprzedza gzyms na poziomie 12 metrów nad poziomem terenu otaczającego
budynek. Budynek w całości wybudowany jest w technologii masywnej z
wypełnieniem z ceramiki poryzowanej ocieplona wełną mineralna zapewniającą
odpowiednią przenikalności cieplną. Całość uzupełnia szklenie strukturalne.
Zestawienie powierzchni:
Parter
NR.
ZESTAWIENIE POMIESZCZEŃ
NAZWA POMIESZCZENIA
POW.
01
02
03
04
04
ZAPLECZE
ZAPL. SOCJAL
BAREK
MAGAZYN
WC 1
20,35
6,13
9,06
9,43
2,77
12
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
ZAPL. SOCJAL
SZATNIA
INFORMACJA
WC DAM
WC NP
WC MESK
KOMUNIKACJA
KOMUNIKACJA2
GARDEROBA1
GARDEROBA2
GARDEROBA3
GARDEROBA4
GARDEROBA5
GARDEROBA5
WC M
WC D
HOL
HOL WEJSCIOWY
EWAKUACJA
EWAKUACJA
POM.PORZ
KOMUNIKACJA
6,64
30,88
8,59
19,03
4,11
18,89
25,36
20,32
12,32
12,54
12,63
12,45
12,45
17,40
9,03
8,94
60,54
69,76
20,63
24,15
2,94
7,91
465,25 m2
Piętro
NR.
1.01 \
max 220
OSÓB
1.02 \ 45
OS
1.03
1.04
1.05
1.07
1.08
1.09
ZESTAWIENIE POMIESZCZEŃ
NAZWA POMIESZCZENIA
POW.
SALA KONCERTOWA
201,47
SCENA
66,85
ZAPLECZE
EWAKUACJA
KOMUNIKACJA
ZAPLECZE1
MAGAZYN
KOMUNIKACJA
37,45
30,47
14,85
14,68
2,84
75,53
444,14 m2
13
VI. Lokalizacja
Planowana do budowy Sala Koncertowa położona jest przy ulicy Sienkiewicza 19 na
działce nr 395/20 położonej w Żywcu.
VII. Przedmiot ,zakres opracowania,
Przedmiotem opracowania jest teren położony przy ulicy Sienkiewicza 19 oraz
planowana budowa Sali koncertowej połączonej łącznikiem w parterze z istniejącym
budynkiem szkoły.
Zakres działań jaki ustalono z inwestorem określono zgodnie z założeniami i maja
one na celu:
-dostosowanie obiektu dla potrzeb osób niepełnosprawnych
-dostosowanie obiektu do wymogów przepisów PPOŻ
-dostosowanie obiektu do wymogów przepisów SANEPID
-dostosowanie obiektu do wymogów przepisów BHP
- projekt zagospodarowania terenu wokół budynku
3.0 Dane konstrukcyjno – materiałowe:
KONSTRUKCJA BUDYNKU
3.1 Fundamenty i ściany fundamentowe
Jako posadowienie całości budynku projektuje się płytę denną o grubości 30
cm. Jako warstwę podbudowy oraz jednocześnie wyrównawczą projektuje się
warstwę podkładowa z betonu chudego o grubości min 10 cm. Jako zabezpieczenie
przed działaniem nie pożądanych czynników projektuje się na całości pod płyta
denna oraz na ścianach fundamentowych izolacje przeciwwodna w postaci foli
budowlanej zbrojonej. Folie należy ułożyć na warstwie chudego betonu przed
wykonaniem zasadniczej konstrukcji fundamentowej (płyty dennej). Szczegółowe
informacje na rysunkach przekrojowych.
Ściany fundamentowe projektuje się jako żelbetowe monolityczne
zabezpieczone folią budowlana zbrojoną wodoszczelna oraz hydrofobizowana wełna
skalną TWARDA 5cm. Izolacje przeciwwodna projektuje się jako ciągła obejmującą
ściany fundamentowe oraz spód płyty dennej oraz ściany . Łączenia poszczególnych
rolek folii należy zgrzewać szczelnie.
3.2 Ściany
Zewnętrzne
Ściany budynku wykonane w technologii szkieletowej opartej na słupach 25x25cm
będącymi głównym układem nośnym dla całego budynku. Wypełnienie dla słupów
projektuje się z ceramiki poryzowanej np. Porotherm o odpowiedniej grubości
szczegółowo opisane na rysunkach.
14
Dla Sali koncertowej ściany projektuje się z cegły pełnej o grubości 30cm. Ściany
zewnętrzne projektuje się jako ocieplone wełną mineralną mineralna o grubości
szczegółowo opisanej na rysunkach wykonawczych. Od poziomu +1200 cm
projektuje się ściankę kolankową wykonana z cegły pełnej o grubości 25cm. W
miejscach łaczenia ceramiki poryzowanej z cegłą pełną stosować kotwy stalowe w
układzie pionowym fi6mm max co 50 cm w pionie na całej wysokości łączenia.
Wewnętrzne
Wewnętrzne ścianki to w większości ścianki działowe a ich szerokości jest
uzależniona od oporowości akustycznej jaka należy uzyskać dla poszczególnych
pomieszczeń. Ścianki projektuje się z ceramiki poryzowanej np. Porotherm.
Projektuje się również jako ścianki oddzielania pożarowego dla schodów stalowych
ścianki szklane o odporności ogniowej EI60 zaopatrzone w drzwi szklane. W parterze
drzwi projektuje się zgodnie z rys. A.02. Ścianki projektuje się na systemie stalowym
Jansen Viss TV z wypełnieniem szkłem bezbarwnym np. SGG DIAMANT o
przezierności powyżej 90%. Projektuje się również na piętrze ściankę oddzielenia
pożarowego wykonaną w systemie Sapa System.
3.3 Stropy i podłogi
Podłoga parteru wykonana jako strop na gruncie na odpowiedniej podbudowie
szczegółowo opisanej na załączniku graficznym. Jako podbudowa pod strop i
wszystkie warstwy konstrukcyjne projektuje się ziemie zagęszczoną pochodzącą z
wykopów. Ziemie należy zagęszczać warstwami co 15cm.
Stropy nad parterem wykonane jako monolityczne wylewane na mokro żel-bet o
grubości 14cm zbrojone jednokierunkowo oparte na żebrach i podciągach. Na
parterze jako warstwę wykończeniowa stosuje się gresy szczegółowo opisane na
rysunkach wykonawczych.
Na rysunkach wykonawczych pozycje opisane jako Gres Arkesia projektuje się jako
płytki wykonane w technologii gresu przetworzonego( gres nie szkliwiony) ARKESIA
GRYS w formatach 60x60x1cm z fuga 2mm w kolorze płytek. Jako wykończenie
schodów KE 1 projektuje się płytki Arkesia Grys z zastosowaniem stopnicy.
Podstopnice projektuje się Arkesia Grys Polerowany.
Cokoły we wszystkich pomieszczeniach projektuje do poziomu 10 cm ponad
posadzkę się z materiału użytego na posadzce.
Podłogę w Sali koncertowej projektuje się wykonaną w technologii monolitycznej
wylewane na mokro wsparte na ściankach z cegły pełnej układanej wzmóż przebiegu
żeber nośnych. Posadzkę w Sali koncertowej projektuje się jako wykonana z klepek
drewnianych jesionowych. Jako posadzkę pomieszczeniu zaplecza 1.03 jako
akustyczna o izolacyjności akustycznej Rw = 30-50db o twardości w skali brinella
(bhn) 3,7 proponowany materiał wykończeniowy posadzki to deska ( "tarkett acoustic
14mm ; dab nature 3-klepkowy" ).Jako wykończenie podłogi w pomieszczeniu 1.03
projektuje się listwy przyścienne o wysokości min 4cm.
3.4 Nadproża
15
Projektuje się nadproża wykonane jako wylewane monolityczne oparte na słupach
żelbetowych stanowiących konstrukcje oraz na ścianach zewnętrznych. Projektuje
się nadproża wewnętrzne systemowe Porotherm 11.5 oraz 14.5. Nadproża należy
odpowiednio opierać na ściankach działowych zgodnie z zaleceniami producenta.
W Sali koncertowej należy przewidzieć wykucia w ścianach zewnętrznych
umożliwiające prowadzenie przewodów wentylacyjnych. Nad każdym wykuciem
projektuje się nadproże żel bet zakończone nad kanałami wentylacyjnymi. Nadproża
wylewane projektuje się również nad przebiciami w przestrzeni pod audytorium .
Miejsca przebić i przejść kanałów wentylacji pokazano na rzucie POZIOM +420.
Nadproże projektuje się również w istniejącej szkole w ścianie zewnętrznej przy
wejściu kanału technicznego w ściane istniejącej szkoły. Nadproże pokazano na rys
Nr A.01 Rzut fundamentów.
Dane techniczne dotyczące nadproży:
wymiary: 70x238x1000 ÷ 3000 mm (co 250 mm)
masa: ok. 36 kg/m
minimalne oparcie belek:
- przy szerokości otworu w świetle
do1,5 m
– 125 mm
od 1,5 do 1,85 m – 200 mm
powyżej 1,85 m – 250 mm
Nadproża w ściankach działowych stosować jako Np. Porotherm 11.5 na zaprawie
cementowej o grubości 12mm.
3.4 Trzony kominowe
Budynek nie posiada trzonów kominowych. W środku projektuje się wentylacje
nawiewno wywiewna wraz z klimatyzacja bezszmerowa . Przewody wentylacyjne
prowadzone będą w przestrzeni pod stropowej oraz poprzez przebicia w stopie na
poziom +402 cm i w przestrzeni pod audytorium rozprowadzone w kierunku ścian. W
przejściach przez elementy oddzielenia pożarowego projektuje się klapy
zabezpieczające o odporności ogniowej odpowiedniej jak przegroda.
3.5 Dach:
Dach projektuje się na dwóch poziomach. Pierwszy poziom tworzy stropodach pełny
a górę tego stropodachu projektuje się na poziomie 792 cm nad poziomem terenu.
Drugi poziom tworzy dach płaski o przekroju nie jednorodnym górna krawędź tego
dachu to 1386 cm nad poziomem terenu.
Stropodach pełny.
Jego konstrukcja oparta jest o płytę żelbetową 14cm która to jest oparta po obwodzie
na zwieńczeniu żelbetowym opasającym budynek oraz na poszczególnych żebrach
oraz podciągach. Głowna konstrukcja stropodachu a mianowicie płyta rozpięta jest
jednokierunkowo. Stropodach pełny posiada ściankę attykowa będąca
przedłużeniem ścian i wykonana jako murowana. Zwieńczenie projektuje się jako
obróbkę blacharska w kolorze elewacji (biała lub grafitowa). Stropodach pełny nad
piętrem projektuje się z odwodnieniem wewnętrznym poprzez uzyskanie
16
odpowiednich spadków , które to zostały wytworzone poprzez użycie systemu np.
Rockwool Dachrock SP (szczegóły rys nr A.25). Stropodach wykonany w systemie
płyt Dachrock sps W skład systemu wchodzą dwa rodzaje płyt DACHROCK SP i
DACHROCK KSP. Pokryte warstwą grysu białego płukanego 16-32 mm grubości ok.
10 cm na płytach spadkowych układane sa kontrspadki których właściwości nie SA
brane pod uwagę przy doborze grubości ocieplenia. Płyty Dachrock SP o wymiarach
100x50cm służą do wykonywania warstwy spadkowej w kierunku zadanym tak aby
kontrspadek Dachrock KSP tworzył razem z płyta ujscie wody w kierunku kosza
zlewowego. Warstwę ocieplenia projektuje się tak aby najmniejsza grubość
grubość wynosiła 30cm. Woda poprzez system spadków kierowana jest do
wpustów dachowych wyposażonych w kosze metalowe które uniemożliwiają
przedostanie się do układu odwodnienia ziaren grysu płukanego a następnie do rur
spustowych. Wpusty dachowe dodatkowo należy wyposażyć w barierę
przeciwwilgociową oraz elektryczne podgrzewanie. Kosz metalowy powinien być
zaopatrzony w takie otwory aby zapobiegać przedostawaniu się ziaren grysu
płukanego do wewnątrz układu. Warstwę wierzchnia dociskową tworzy biały grys
płukany. Szczegółowy opis warstw stropodachu znajduje się na rysunkach
przekrojów. Ścianki attykowe projektuje się na dwóch poziomach +850 oraz w
miejscach gdzie na elewacji projektowany jest kamień poziom wzrasta o 25 cm i
znajduje się na +875 od poziomu terenu.
Dach na poziomie 1386cm (nad sala koncertową ) projektuje się na konstrukcji
drewnianej. Głównym elementem nośnym dachu SA dźwigary z drewna klejonego i
oparte na nich płatwie drewniane w rozstawie co 250cm. Projektuje się układ krokiew
ułożonych na płatwach zgodnie z rysunkiem RZUT WIEZBY DACHOWEJ. Całość
„spięta” jest po obwodzie poprzez murłatę która stanowi tez oparcie dla krokwi.
Murłatę drewniana należy układać po obwodzie z zachowaniem wyłukowań oraz
pochyłości poprzecznych. Murłatę należy przytwierdzić połączeniem sztywnym z
dźwigarami za pomoca łączników metalowych. Murłatę należy przytwierdzić
punktowo do ścianki z cegły pełnej . Miejsca łączeń szczegółowo opisane na rzucie
więźby dachowej. Odwodnienie dachu projektuje się poprzez koryto dachowe
zaprojektowane na całym obwodzie elipsy. Koryto dachowe w całości wykończone
jest szczelnie blacha aluminiową w kolorze pokrycia dachowego. Z koryta
dachowego woda jest odprowadzana poprzez rury spustowe znajdujące się e
skrajnych punktach osi podłużnej Sali a następnie wprowadzana na stopodoach.
Należy zastosować podkładki tłumiące uderzenie wody w stropodach u wylotu z rury
spustowej. Projektuje się na całości koryta kable grzewcze zapobiegające obladzaniu
się koryta dachowego. Warstwę wierzchnia pokrycia dachowego projektuje sięz
blachy aluminiowej w kolorze srebrny metalik w technice podwójnego Rabka
stojącego. Czoło dachu projektuje się w systemie płyt cementowych Knauff USG
Aquapanel Outdoor wykończonego zgodnie z rysunkami przekroju w kolorze
białym. Podbicie dachu projektuje się w kolorze białym wykonanym w tej samej
technice co czoło dachu. Rury spustowe projektuje się aluminiowe w kolorze
czerwono- brązowym. Jako wyjście techniczne na dach stosuje się drabinę
przymocowaną do ściany Sali koncertowej (szczegółowy opis na rys POZIOM +820)
UWAGA:
17
Drewnianą konstrukcję zabezpieczyć do stopnia trudno zapalności środkiem FOBOS
lub inne spełniające ten warunek.
W obliczeniach przekroju rynien oraz rur spustowych przyjęto natężenie opadów
wynoszące 75mm\h na 1cm2 dachu.
3.7 Okna oraz szklenie strukturalne
Profile aluminiowe
1.Zakres, marka referencyjna
1.1 Zakres
Zakres obejmuje fasady aluminiowe w systemie słupowo- ryglowym wraz z drzwiami i
oknami oraz drzwi i okna w systemie okienno drzwiowym.
1.2 Marka referencyjna
Jako markę referencyjna przyjęto standard wg wytycznych Firmy Reynaers Polska
Sp. z o.o.
2.Prace projektowe
2.1 Zalecane normy i aprobaty
Wszystkie składniki, materiał musza być zgodne z obowiązującymi w Polsce
normami, w tym między innymi:
PN-77/B-02011
- Obciążenia w
obliczeniach statycznych. Obciążenie wiatrem.
PN-B-02151-3:1999
Akustyka
budowlana. Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród
w budynkach oraz izolacyjność akustyczna elementów budowlanych.
PN-EN 20140-3:1999
Akustyka
–
Pomiary izolacyjności akustycznej w budynkach
i izolacyjności akustycznej
elementów budowlanych – Pomiary laboratoryjne izolacyjności od dźwięków
powietrznych elementów budowlanych.
PN-EN ISO717-1:1999
Akustyka
–
Ocena izolacyjności akustycznej w budynkach
i izolacyjności akustycznej
elementów budowlanych – Izolacyjność od dźwięków powietrznych.
PN-88/B-10085
- Stolarka
budowlana. Okna i drzwi. Wymagania i badania.
PN-88/B-10085/A2
- Stolarka
budowlana. Okna i drzwi. Wymagania i badania.
PN-B-13079:1997
Szkło
budowlane. Szyby zespolone.
PN-B-13083:1997
Szkło
budowlane bezpieczne.
18
PN-90/H-04606/02
- Aluminium i
stopy aluminium. Metody badań własności anodowych powłok tlenkowych. Badanie
stopnia uszczelnienia.
PN-76/H-04606/03
- Aluminium i
stopy aluminium. Metody badań własności anodowych powłok tlenkowych. Badanie
odporności na korozję.
PN-80/H-97023
- Ochrona przed
korozją. Anodowe powłoki tlenkowe
na aluminium.
PN-EN 515:1996
- Aluminium i
stopy aluminium. Wyroby przerobione plastycznie. Oznaczenia stanów.
PN-EN 573-3:1998
- Aluminium i
stopy aluminium. Skład chemiczny i rodzaje wyrobów przerobionych plastycznie.
Skład chemiczny.
PN-EN 755-1:2001
- Aluminium i
stopy aluminium. Pręty, rury i kształtowniki wyciskane. Warunki techniczne kontroli i
dostawy.
PN-EN 755-2:2001
- Aluminium i
stopy aluminium. Pręty, rury i kształtowniki wyciskane. Własności mechaniczne.
PN-EN 12020-1:2004
- Aluminium i
stopy aluminium. Kształtowniki wyciskane precyzyjne ze stopów EN AW-6060 i EN
AW-6063. Część 1: Warunki techniczne kontroli dostaw.
PN-EN 12020-2:2004
- Aluminium i
stopy aluminium. Kształtowniki wyciskane precyzyjne ze stopów EN AW-6060 i EN
AW-6063. Część 2: Tolerancje wymiarów i kształtu.
PN-EN 12150-1:2002
Szkło
w
budownictwie. Termicznie hartowane bezpieczne szkło sodowo-wapniowokrzemowe. Część 1: Definicja i opis.
PN-EN 12152:2002
Ściany
osłonowe. Przepuszczalność powietrza. Wymagania eksploatacyjne i klasyfikacyjne.
PN-EN 12153:2002
Ściany
osłonowe. Przepuszczalność powietrza. Metoda badania.
PN-EN 12154:2002
Ściany
osłonowe. Wodoszczelność. Wymagania eksploatacyjne i klasyfikacja.
PN-EN 12155:2002
Ściany
osłonowe. Wodoszczelność. Badania laboratoryjne pod ciśnieniem stałym.
PN-EN 12179:2002
Ściany
osłonowe. Odporność na napór wiatru. Metoda badania.
PN-EN 12208:2001
- Okna i
drzwi. Wodoszczelność. Klasyfikacja.
PN-EN ISO 10077-1:2006
- Cieplne właściwości użytkowe okien, drzwi i żaluzji.
Obliczenia
współczynnika przenikania ciepła – Cześć I
Postanowienia ogólne.
PN-EN ISO 10077-2:2006
- Cieplne właściwości użytkowe okien, drzwi i żaluzji.
Obliczenia
współczynnika przenikania ciepła – Cześć II. Metoda
komputerowa
dla ram.
19
PN-EN 13947:2007
współczynnika
- Cieplne właściwości ścian osłonowych. Obliczanie
przenikania ciepła.
AT-15-3220/98
Spoiwo
konstrukcyjne DC 993.
AT-15-3913/02
- Okna systemu
CONCEPT SYSTEM z kształtowników aluminiowych z przekładką termiczną.
AT-15-5807/03
- Drzwi systemu
CONCEPT SYSTEM z kształtowników aluminiowych z przekładką termiczną.
RT ITB-1068/2008
- Rekomendacja
techniczna ITB
Wykonawca musi poinformować Projektanta i Inspektora Nadzoru , jeżeli według
niego którekolwiek z wymagań w tej specyfikacji lub rysunki architektoniczne są
sprzeczne z wymaganiami Polskich Norm.
2.2 Ogólne założenia
Wszystkie składniki w tym słupy, rygle aluminiowe, elementy szklane, uszczelki,
mocowania, izolacja termiczna, okładziny z blachy aluminiowej , elementy
przylegające do sąsiadujących wykończeń powinny być zaprojektowane jako
kompletny jeden system wg wytycznych podanych w poniższych rozdziałach.
Wykonawca będzie odpowiedzialny za zapewnienie, by wszystkie materiały i
składniki pasowały do siebie i spełniały wymagania wykonawcze i projektowe.
Rysunki architektoniczne detali pokazują założenia projektowe dotyczące wyglądu
składników systemu oraz powiązań z konstrukcją budynku i innymi materiałami
wykończeniowymi.
Wykonawca bierze na siebie pełną odpowiedzialność za działanie systemu
przedstawionego lub równoważnego technicznie. Jakiekolwiek zmiany są możliwie
dopiero po akceptacji przez Architekta.
3. Materiały i składniki
3.1 Fasady aluminiowe w systemie słupowo ryglowym Cw 50 Hi.
Za podstawę przyjęto system słupowo ryglowy o podwyższonej izolacyjności
termicznej firmy Reynaers o nazwie Cw 50 Hi o wraz z akcesoriami .
Profile lakierowane są proszkowo na kolor RAL.
Gwarancja na powłoki wynosi 10 lat.
3.1.1 Wymogi techniczne
Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta
elementu zgodnie z PN-EN ISO 10077-1:2006 i PN EN 13947: 2007 przy użyciu
programu BISCO (lub równoważnego zgodnego z PN EN ISO 10077-2) pod
nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB.
Dla przykładowo przeliczonego elementu współczynnik przenikania ciepła wynosi
1,68 W/m2K.
Infiltracja powietrza A4 wg EN 12153, EN 12152
Szczelność na wodę opadową RE 900 wg EN 12155, EN 12154
20
3.1.2 Wymiary profili
Słupy i rygle mają stałą szerokość widokową wewnętrzną i zewnętrzną 50 mm
Wykonane są ze stopu EN AW-6060 wg PN –EN 573-3 stan T66 wg PN-EN 515,
który zgodnie z PN-EN 755-2 ma normowe parametry wytrzymałościowe ścianek
grubości poniżej 3 mm :
- umowna granica plastyczności R P0,2 = 160 MPa
- granica wytrzymałości na rozciąganie Rm= 215 MPa
Profile wykonane za stopu AlMgSi 0.5 wg EN 573 część 3 i 4 , EN 755 część 2.
Tolerancje wymiarowe wg normy EN 12020-2 oraz DIN 17615.
Dobór profili następuje wg obliczeń statycznych.
3.1.3 Cechy konstrukcyjne
Konstrukcja fasady słupowo ryglowej Cw 50 Hi składa się z profili aluminiowych
oraz innych elementów i akcesoriów systemowych stanowiących części łączące,
uszczelniające i wykańczające.
Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli
jakości QUALICOAT. Wszystkie elementy konstrukcji powinny być pokryte powłoką
ochronną o średniej grubości 60 µm. Głębokość profili słupów i rygli zgodnie z
dokumentacją projektową. W poziomach stropów , sufitów, parapetów słupy i rygle
muszą licować tylnimi ściankami ze sobą.
Konstrukcja ściany osłonowej jest odwadniana za pomocą kształtek odwadniających
stanowiących integralny system wyżej wymienionego systemu.
Wszystkie łączenia słupów i rygli muszą odpowiadać warunkom statycznym. Rygle
uszczelnione są dodatkowo w miejscu styku ze słupem za pomocą specjalnych
wkładek uszczelniających.
Mocowanie szkła realizowane jest zgodnie z wytycznymi producenta systemu.
Szkło zespolone zewnętrzne mocowane jest mechanicznie do słupów i rygli z
zastosowaniem od zewnątrz klipsa .
Izolacyjność termiczną uzyskuje się za pomocą izolatorów termicznych, które
umieszcza się pomiędzy profilami nośnymi, w tym izolatorów typu pajączek.
Uszczelnienia pomiędzy profilami aluminiowymi a szkleniem wykonuje się przy
pomocy uszczelek wykonanych z kauczuku syntetycznego EPDM . Połączenia
uszczelek różnej wysokości w narożach realizuje się przy użyciu wulkanizowanych
elementów narożnych wykonanych z EPDM.
Montaż fasady do konstrukcji budynku uzyskuje się za pomocą systemowych
elementów mocujących oraz systemowych uszczelnień i fartuchów.
Dobór profili następuje według obliczeń statycznych.
3.1.5 Inne
Wymiary i podział wg rysunków.
3.2 Drzwi zewnętrzne Cs 86 Hi
Wykonane w systemie Cs 86 Hi . Profile lakierowane są proszkowo. Izolacja
termiczna zapewniona przez wielokomorowe paski poliamidowe o kształcie omegi
wzmocnione włóknem szklanym o szerokości 32 mm . Szyba zespolona mocowana
jest mechanicznie za pomocą listwy przyszybowej o wysokości 25 mm.
21
Infiltracja powietrza 600 Pa zgodnie z EN 1026 i EN 12207
Szczelność na wodę opadową E900 Pa zgodnie z EN 1207 i EN 12208
Odporność na obciążenie wiatrem ( <2000 Pa) zgodnie z EN 12211 i EN 12210 oraz
C (≤1/300) zgodnie z EN 12211 , EN 12210
Głębokość konstrukcyjna ościeżnicy 77 mm
Głębokość konstrukcyjna skrzydła 86 mm
Minimalna widoczna na zewnątrz szerokość konstrukcji okiennej otwieranej do
wewnątrz 51 mm dla profili ościeżnicy.
Profile systemowe na konstrukcję ram ościeżnicy i skrzydeł oraz konstrukcje słupek
rygiel, w połączeniu z trójkomorową konstrukcją zapewniają sztywność ram oraz
odpowiednią izolacyjność termiczną.
jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy
ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory
drenażowe zlokalizowane są w najniższych częściach profilu.
3.2.4 Inne
Zawiasy systemowe. Wymiary i podział wg rysunków.
3.3 Okna zewnętrzne Cs 86 Hi
Wykonane w systemie Cs 86 Hi jako otwierane do wewnątrz i stałe . Profile
lakierowane są proszkowo. Izolacja termiczna zapewniona przez wielokomorowe
paski poliamidowe wzmocnione włóknem szklanym o szerokości 41 mm jako paski
podatne . Szyba zespolona mocowana jest mechanicznie za pomocą listwy
przyszybowej o wysokości 25 mm.
22
Dla przykładowo przeliczonego elementu współczynnik przenikania ciepła wynosi
1,51-1,54 W/m2K.
Infiltracja powietrza 600 Pa zgodnie z EN 1026 i EN 12207
Szczelność na wodę opadową E900 Pa zgodnie z EN 1207 i EN 12208
Odporność na obciążenie wiatrem ( <2000 Pa) zgodnie z EN 12211 i EN 12210 oraz
C (≤1/300) zgodnie z EN 12211 , EN 12210
Głębokość konstrukcyjna ościeżnicy 68 mm
Głębokość konstrukcyjna skrzydła 76 mm
Profile systemowe na konstrukcję ram ościeżnicy i skrzydeł oraz konstrukcje słupek
rygiel, w połączeniu z trójkomorową konstrukcją zapewniają sztywność ram oraz
odpowiednią izolacyjność termiczną.
jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy
ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory
drenażowe zlokalizowane są w najniższych częściach profilu.
3.3.4 Inne
Zawiasy systemowe. Wymiary i podział wg rysunków.
4. Zestawienie stolarki
Fasady wykonane są w systemie CW 50 Hi , elementy okienne zarówno pojedyncze,
jak również w fasadzie, wykonane są w systemie Cs 86 Hi. Drzwi zewnętrzne
wykonane sa w systemie Cs 86 Hi.
5. Wykonanie
Przed wykonaniem upewnić się, że wszystkie potrzebne zagłębienia i otwory dla
instalacji są uwzględnione w konstrukcji.
5.1 Elementy aluminiowe
Stosować należy aluminiowe profile tłoczone ze stopu AlMgSi 0.5, aluminiowe blachy
walcowane do lakierowania ze stopu Al. 99.5 , aluminiowe blachy walcowane do
anodowania ze stopu AlMg 1.
23
5.2 Elementy stalowe
Części stalowe służące do kotwienia lub usztywniania, powinny być cynkowane
ogniowo. Grubość powłoki powinna wynosić minimum 35 µm.
5.3 Dobór profili
Dobór odpowiednich do przewidywanego zastosowania profili powinien być zgodny z
dokumentacją producent systemu. Jako profile izolowane termicznie mogą być
oferowane tylko takie, których półprofile wewnętrzne i zewnętrzne są ze sobą
połączone ciągłymi przekładkami izolacyjnymi zapewniającymi wytrzymałość na
zerwanie i ścinanie. Przy doborze profili muszą być uwzględnione podawane przez
producenta systemu wartości momentów bezwładności lx.
Izolacyjność cieplna powinna być zachowana dla całej konstrukcji. Wszystkie profile
zespolone powinny być trzykomorowe. Zespolenie profili musi bez dodatkowych
zabiegów zapewnić szczelność i odporność na wodę.
Należy zachować określone dla systemy Reynaers minimalne i maksymalne wymiary
oraz ciężar skrzydeł.
5.4 Połączenia profili
Łączniki kontowe muszą swoim przekrojem odpowiadać wewnętrznym konturom
profili. Izolacja cieplna profili musi być również zachowana w pełni w połączeniach
narożnych i teowych.
5.5 Uszczelki
Wszystkie uszczelki muszą być tak założone, żeby wymagana klasa szczelności
okna była zachowana w sposób trwały. Uszczelki muszą być wymienne. Do
konstrukcji Reynaers można stosować wyłącznie przewidziane w systemie.
5.6 Odwodnienie konstrukcji
Wręby i rowki konstrukcyjne, w których może pojawić się woda opadowa lub
kondensacyjna muszą być odwodnione na zewnątrz. Widoczne szczeliny drenażowe
muszą być zakryte zaślepkami.
5.7 Okucia
Do konstrukcji Reynaers można stosować wyłącznie okucia przewidziane w
systemie. Wszystkie części okuć z wyjątkiem klamek i zawiasów powinny być
niewidoczne.
Umieszczone w eurorowkach okucia powinny być połączone profilami w sposób
trwały.
5.8 Szklenie
Dostawa szkła i szklenie opisane są w innej pozycji.
5.9 Obmiary
Przed przystąpieniem do montażu elementów aluminiowych, wymiary musza być
sprawdzone na budowie.
5.10 Rysunki wykonawcze
24
Przed rozpoczęciem produkcji, zleceniobiorca powinien dostarczyć rysunki wraz z
opisem. Wymagają one zatwierdzenia przez Architekta.
5.11 Montaż elementów
Zamocowanie elementów aluminiowych do konstrukcji budynku należy wykonać tak,
aby ewentualne przemieszczenie i odkształcenia elementów nie powodowały
dodatkowych obciążeń dla konstrukcji aluminiowej.
Wszystkie niezbędne do prawidłowego montażu elementy zamocowań powinny być
wkalkulowane w cenę elementu.
Elementy złączne – śruby, bolce muszą być wykonane ze stali nierdzewnej. Inne
stalowe elementy muszą być ocynkowane.
Połączenia z budynkiem muszą spełniać odpowiednie wymogi fizyki budowli – należy
zapewnić izolację termiczną , akustyczną oraz przed wilgocią.
5.12 Czyszczenie fasad i okien
Na żądanie kierownika budowy, zleceniobiorca powinien przed odbiorem
przeprowadzić czyszczenie zamocowanych elementów na zewnątrz i od wewnątrz
zgodnie z zaleceniami firmy Reynaers.
6 Certyfikaty, próbki, gwarancja, założenia alternatywne
6.1 Certyfikaty
Wykonawca po podpisaniu umowy, a przed zamówieniem i dostarczeniem towaru i
przed zamierzonym wbudowaniem danego materiału lub wyrobu jest zobowiązany do
przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów,
aprobat technicznych, certyfikatów i próbek w terminie umożliwiającym zgłoszenie
uwag przez Architekta i Zleceniodawcę oraz uzyskania ich pozytywnej opinii.
6.2 Próbki
Architekt, Inwestor lub miejscowy nadzór budowlany ma prawo żądać od Wykonawcy
nieodpłatnego, próbnego wykonania części konstrukcji lub jej elementów – typowych
elementów elewacji o pow. łącznie do 10 m2 (taki próbnie wykonany element
zostanie oceniony pod kątem parametrów technicznych i estetycznych) przed jej
wyprodukowaniem. Ilość i usytuowanie próbnych elementów konstrukcji elewacji
ustala Architekt.
6.3 Gwarancja
10-letnia gwarancja na:
- przyczepność powłoki, odporność na złuszczanie i tworzenie się pęcherzy.
- odporność na korozję włącznie z korozją nitkową.
- odporność na promieniowanie ultrafioletowe, utratę koloru i połysku przekraczające
określone tolerancje zgodne z przepisami Qualicoat oraz wymaganiami Qualanod
- trwałość połączeń między poliuretanem i aluminium
- trwałość połączenia pasków poliamidowych i aluminium.
- zachowanie właściwości termicznych i mechanicznych izolacji w granicach
określonych
wymaganiami technicznymi.
25
- akcesoria, uszczelki i profile z tworzyw sztucznych
Udzielona gwarancja musi być zabezpieczona ubezpieczoną polisą na kwotę nie
mniejszą niż wartość zastosowanego aluminium.
6.4 Założenia alternatywne
Wykonawca zobowiązany jest w każdym przypadku uznać formalne założenia
podanego rozwiązania (patrz szczegóły konstrukcyjne) za podstawę swojej oferty.
Na wypadek, gdyby Wykonawca zaproponował inne rozwiązanie techniczne muszą
one spełniać wszystkie wymogi oferty głównej co do funkcji i być co najmniej
równorzędne. Wszelkie propozycje stosowania rozwiązań technicznych lub
materiałowych, różne od zawartych w projekcie w tym te jedynie wymienione jako
referencyjne z nazwy, muszą być przedstawione projektantom do zaakceptowania.
Standard proponowanych zamienników nie może być niższy niż przedstawionych w
projekcie materiałów określonych jako „marka referencyjna – ref.”. Dostawca jest
zobowiązany w przypadku oferowania rozwiązań alternatywnych do załączenia
razem z ofertą rysunków (w odpowiedniej skali) wraz z dokładnym opisem
parametrów technicznych i estetycznych przedstawiających najważniejsze, a
ustalone wcześniej z Architektem szczegóły swojej oferty, w celu możliwości jasnej
oceny jego rozwiązania i uzyskania ewentualnej zgody Architekta.
Zastrzeżenia przeciw wykonaniu - także pojedynczych pozycji - powinny zostać
zgłoszone z momentem oddania oferty; późniejsze reklamacje / protesty zwłaszcza
po udzieleniu zlecenia nie mogą zostać uznane, mieć wpływu na zmianę kosztów i
nie zmniejszają zakresu gwarancji.
SZKŁO
1. Szkło przezierne fasady
Przeszklenie wykonać szybami zespolonymi, ciepłochronnymi, bezpiecznymi , ze
skladowym szkłem refleksyjnym jaso-szarym-powłoka refleksyjna na pozycji 2.
Wymagane parametry nie gorsze niż: Lt=45%, Lr=19%, g=37%, U=1,1 W/m2xK.
Szkło referencyjne : SGG Securit Cool lite St 150 6/16argon/Stadip 44.1 Planitherm
Ultra
2. Szkło nieprzezierne fasady
Przeszklenie wykonać szybami zespolonymi, bezpiecznymi , ze skladowym szkłem
refleksyjnym jaso-szarym (powłoka refleksyjna na pozycji 2) pokrytym farbą
ceramiczną (emalią) w kolorze dostosowanym do koloru szkleń przeziernych. Przed
przystapieniem do realizacji wymagana akceptacja koloru emalii na próbce.
Szkło referencyjne : SGG Securit Cool lite St 150 6+seralit/18/ Securit Planilux 6
3. Szkło przezierne fasady z wycieciem wewnętrznym
skladowym szkłem refleksyjnym jaso-szarym-powłoka refleksyjna na pozycji 2. Ze
wzgledu na mozliwość uszkodzenia w wycieciu wymagane szkło obustronnie
hartowane.
26
Szkło referencyjne : SGG Securit Cool lite St 150 6/18argon/Securit Planitherm Ultra
II 6
4. Szkło na fasadzie łukowej
skladowym szkłem refleksyjnym jaso-szarym-powłoka refleksyjna na pozycji 2.
Szkło referencyjne : SGG Securit Cool lite St 150 6/16argon/Stadip 44.1 Planitherm
Ultra.
3.6 Drzwi
Szczegółowy opis drzwi na zestawieniu stolarki rys nr A.26
PARAPETY ZEWNĘTRZNE I WEWNĘTRZNE
Parapety zewnętrzne
Na elewacji w miejscu stosowania tynków projektuje się parapety stalowe są
wykonane z blachy stalowej ocynkowanej o grubości 0,75 mm. Blachy powlekane są,
po uprzednim ocynkowaniu farba polietylenową zabezpieczającą powierzchnię przed
uszkodzeniem lakieru dekoracyjnego. Do wykończenia parapetów stosujemy
zaślepki z PCV. Farba dekoracyjna ma być dostosowana do koloru elewacji (biała \
grafitowa). W miejscach gdzie projektowany jest kamień jako wykończenie elewacji
parapety projektuje się kamienne.
Parapety wewnętrzne
Parapety wewnętrzne projektuje się jako produkty postformingowe wykonane na
bazie trójwarstwowej płyty wiórowej, w której górna powierzchnia oraz zaoblony
przedni bok pokryte są laminatem typu CPL o grubości 0,6 - 0,8 mm, lub HPL o
grubości 0,6 - 0,8 mm. Tylny bok o prostych krawędziach wykończony jest obrzeżem.
Dolna powierzchnia pokryta jest przeciwprężnym papierem, a miejsce zetknięcia z
laminatem jest zabezpieczone klejem poliuretanowym, który chroni przed wilgocią.
Wierzchnia warstwę projektuje się jako perlista w kolorze jasny dąb. Przednia
krawędź ma posiadać zaoblenie górnej i dolnej krawędzi długiego boku płyty
promieniami na długości po 1/4 okręgu a tylna krawędź posiada bok z prostą
krawędzią i obrzeżem melaminowym.
3.10 Schody zewnętrzne i wewnętrzne,
Schody wewnętrzne projektuje się jako stalowe oraz monolityczne żel-bet.
Schody stalowe należy wyposażyć w obustronne balustrady samonośne całoszklane
z pochwytem nakładanym od góry wykonanym z drewna dębowego. Konstrukcje
stalową należy malować na kolor ral 1020. Stopnie w schodach stalowych projektuje
się jako granitowe z płyt o grubości 5cm z granitu płomieniowanego Kashmir White.
Szczegóły rozrysów znajdują się na rysunkach wykonawczych.
27
Wykończenie schodów żel betowych oznaczonych jako KE1 to arkesia grys stopnica
30x60 ułożonych na kleju. Schody projektuje się jako wyposażone w obustronne
balustrady.
DOSTEPNOSC DLA NIEPELNOSPRAWNYCH
Budynek w pełni projektuje się dostępny dla niepełnosprawnych poprzez
projektowana wysokość parteru która jest na tym samym poziomie co teren
otaczający budynek. Dodatkowo projektuje się Dźwig platformowy Cibes A 5000.
Pod platformą dźwigową projektuje się wzmocnioną płytę betonową zbrojoną.
Szczegółowy rozrys płyty znajduje się na ry
Platforma porusza się w zamkniętym szybie samonośnym .
Udźwig
Prędkość
Ilość przystanków
Podszybie
Wys. podnoszenia
Wys. szybu ponad
górny przystanek
400 kg/4 osoby
0,15 m/s
2 przystanki
50 mm
3500 mm
Szyb
Kompletny szyb: przeszklenie wykonane z
hartowanego, laminowanego szkła w ramkach
malowanych na kolor aluminium RAL 1020.
Samonośny
stabilny
szyb
wykonany
z
wygłuszonych elementów; montuje się bez
spawania w celu ułatwienia montażu i uniknięcia
szkód spawalniczych. Dostarcza się sufit szybu z
oświetleniem.
Drzwi
o wysokim standardowe z dużą szybą, wymiary
drzwi 900x2000 mm,
Platforma
wymiar 1000 x 1500 mm; plecy platformy
wraz z panelem sterującym lakierowane proszkowo
na kolor aluminium RAL 1020. Podłoga wyłożona
szarym gumoleum. Platforma jest wyposażona w
listwy
przeciwzakleszczeniowe
zatrzymujące
platformę w przypadku zakleszczenia przedmiotu
między platformą a ścianami szybu.
Zasilanie
3 x 400 VAC, 50 Hz, 16 A, 5 x 2,5 mm²
Napęd
śrubowy
Ilość startów/h
15/h
2200 mm
28
Obsługa
wymaga trzymania wciśniętych przycisków w czasie
jazdy.
Przyciski
posiadają
wypukłe
cyfry
wyczuwalne dotykiem. Platforma posiada sygnał
wzywania pomocy i jest przygotowana do
podłączenia do recepcji lub innej jednostki
dozorującej budynek. Panel sterujący wykonany z
okładziny imitującej drewno bukowe.
WYKOŃCZENIE WEWNĘTRZNE:
Tynki
Na całości projektuje się tynki gipsowe 1,5cm malowane 2x farbami emulsyjnymi w
kolorze białym o parametrach nie gorszych niż KABE PERFECTA. (kolor biały na
ścianach nie opisanych ). Pozostałe ściany projektuje się malowane dwu-krotnie na
kolor opisany na rysunkach.
Szczegółowe wykończenie ścian w parterze wg proj. wnętrz.
Ściany Akustyczne Sali koncertowej projektuje się wykonane w systemie Nida gips
kino . Ściane akustyczna projektuje się :
- konstrukcja z profili zdwojonych C100 (0,96 kg/mb) zamocowana do
ściany murowanej łącznikami akustycznymi PHONI SL w rozstawie
maksymalnym co 250 cm w pionie
- wypełnienie wełna mineralna o gęstości 50 kg/m3 gr 10 cm
- opłytowanie 2x15 mm płytami NIDA OGIEŃ (ciężar jednej płyty 13,5 kg/m2)
- płyty akustyczne Top Akustic z perforacja \ bez perforacji na konstrukcji
systemowej
Ściany akustyczne są pochylone o ok. 7stopni od lica ściany . W załamaniach
projektuje się oświetlenie liniowe schowane za załamaniem.
Projektuje się też wysunięty fragment ściany na scenie.
Całość wykończenia Sali koncertowej projektuje się jako wykonana z paneli
drewnianych Top Akustic bez perforacji lub z perforacją zgodnie z rysunkami.
Siedziska w Sali koncertowej projektuje się jako Oscar Slim
Metalowy stelaż siedziska jest zatopiony w poliuretanowej piance o wysokich
walorach mechanicznych. Dzięki temu siedzisko i oparcie zachowują swój kształt
nawet po wielu latach użytkowania. Stosowane tapicerki to wytrzymałe, estetyczne
tkaniny renomowanych producentów, trudnopalne, o wysokiej odporności na
ścieranie z przeznaczeniem do intensywnego użytkowania.
Oparcie z profilowanej sklejki posiada tapicerowaną poduszkę, wypełnioną pianką
poliuretanową. Tył oparcia dostępny w wersji ze sklejki wielowarstwowej,
najwyższego gatunku profilowanej w sposób zapewniający estetyczne połączenie z
bokami fotela. Automatycznie składane siedzisko Dzięki mechanizmowi
29
sprężynowemu siedzisko składa się automatycznie i zapewnia szerokie przejście w
rzędach gwarantując użytkownikom wygodę i bezpieczeństwo. Mechanizm został
przetestowany przez 100 tys. cykli. Zastosowany system cichego zamykania jest
niezbędny szczególnie w salach kinowych, koncertowych i teatrach. Podłokietniki i
boki Tapicerowane boki fotela oraz ergonomiczne podłokietniki z drewna litego
podkreślają estetyczny wygląd i zapewniają komfortowe podparcie dla ramion.
Nogi i stopki . Fotel opiera się na dwóch stabilnych metalowych, lakierowanych
proszkowo nogach, zamontowanych trwale do podłoża. Nogi wykończone są u
podstawy metalowymi, chromowanymi eleganckimi stopkami.
Konstrukcja nośna
Stalowy stelaż jest zamknięty w estetycznej, metalowej, lakierowanej osłonie,
całkowicie maskującej mocowanie krzesła do podłoża co zapewnia estetyczny
wygląd i zabezpiecza przed niepożądaną ingerencją w elementy konstrukcyjne.
Farby i lakiery: elementy stalowe – lakier proszkowy lub chrom; elementy drewniane
– ekologiczny lakier wodny lub bejca.
Tapicerki: Veltolux: skład: 100% poliester, odporność na ścieranie 70 000 cykli
Martindale’a; trudnopalność: EN 1021
– 1 (papieros); EN 1021 – 2 (zapałka); NF-P-503 M1; DIN 4102 B1.
Violetta: sklad: 100% poliester Trevira CS , odporność na ścieranie: 26 000 cykli
Maritndale’a; trudnopalność EN 1021 – 1 (papieros), DIN 4102 B1.
Sklejka: formowana sklejka bukowa I (najwyższego) gatunku, o grubości 12 mm.
Waga fotela: 26 kg, każdy następny w rzędzie + 19 kg.
Elementy drewniane fotela projektuje się jako drewno bukowe natomiast siedzisko
Muleta LX926200
Pochwyty prowadzące na scene oraz wejściowe na sale projektuje się w kolorze
drewna takim samym jak panele wykończeniowe.
3.13 Sufity
W całości założenia projektuje Sie sufity podwieszane Armstrong Ultima
600x600x19 z krawędzią Vector na ruszcie wsporczym zgodnie z zaleceniami
producenta.
Ekrany akustyczne zgodnie z rysunkami montowane na ruszcie wsporczym zgodnie
z zaleceniami producenta.
Pozostałe elementy wyposażenia i wykończenia
W pomieszczeniu 1.07 zaplecze projektuje się wyłaz dachowy z drabina wysuwaną
80x80 cm.
W pomieszczeniu Zaplecze 1.03 projektuje się zabezpieczenie pomiędzy poziomami
w postaci balustrady samonośnej nie ujętej w zestawieniu. Barierka prosta
projektowana jest jako samonośna o długości 6,5mb o wysokości 140 cm (110 nad
poziom posadzki). Balustrada mocowana do czoła podestu który jest wykończony
tynkiem gipsowym oraz pomalowany 2x farba emulsyjna Kabe Perfecta biała.
30
Balustrada jest mocowana punktowo. Od strony schodów (wejście na podest)
projektuje się obustronny pochwyt drewniany dębowy z jednej strony mocowany do
ściany a z drugiej do balustrady.
Na Sali koncertowej projektuje się przy wejściu na osi podłużnej wejście wykonane
jako drzwi z okładzina taka sama jak użytą na ścianach. Wejście powinno być
zamykane trwale a urządzenia zamykające tak skonstruowane aby były niewidoczne
oraz nie dostępne dla osób korzystających z Sali. Dostęp poprzez wejście powinien
być tylko dla osób uprawnionych. Takie samo wejście projektuje się z z
pomieszczenia Zaplecze 1.03 tyle ze wykonane jako białe z laminatu białego.
Na Sali koncertowej przy wejściu na scence oraz przy wejściu na osi podłużnej
projektuje się pochwyt wykonany z drewna takiego samego jak panele (szczegóły
umiejscowienia pokazane na rysunkach wykonawczych). Kolorystyka paneli opisana
jest szczegółowo na rysunkach wykonawczych. NALEŻY BEZWZGLĘDNIE
PRZESTRZEGAC UZYTYCH PRFORACJI BO TYLKO TAKIE GWARANTUJA
KOMFORT AKUSTYCZNY WEWNATRZ.
Szpalety okienne projektuje się z materiałów użytych na elewacji.
ELEWACJE
Wykończenie elewacji projektuje się jako kamienne oraz tynkiem.
Elewacje kamienne projektuje się jako montaż na sucho za pomocą kotew UHA 7
oraz UMA 22. Płyty kamienne projektuje się z dylatacja 8mm. Należy użyć po dwie
sztuki kotew na jedna płytę kamienna. Pod okładzinę kamienna projektuje się
bezwzględnie wibroizolacje . Płyty projektuje się grubości 4cm. W miejscach
wyznaczonych projektuje się Piaskowiec Rubin ciosany szer. 20cm o strukturze
nieregularnej. Szczegóły na elewacjach oraz rozrysach kamienia .
Ściana monolityczna. Jako Elewacje E-04 projektuje się ścianę wykonaną jako
monolityczną żelbetową o grubości 20cm ze względu na swój nieregularny kształt.
Ścianę należy wykończyć od wnętrza przed założeniem jej na elewacje. Ścianę
należy przymocować do marek stalowych wcześniej wypuszczonych z elewacji i
połączonych ze zbrojeniem głównym. Mocowanie ściany powinno być zapewnione w
miejscach pokazanych na rysunkach wykonawczych zarówno w płaszczyźnie
pionowej jak i w płaszczyźnie poziomej do ściany fundamentowej z której również
należy wypuścić odpowiednie marki stalowe. Całość należy mocować na
przygotowanej elewacji za pomocą dźwigu.
Jako elementy wykończenia stosuje się okładziny drewniane. W ten sposób
projektuje się wykończenie słupów od zewnątrz i od wewnątrz. Projektuje się jako
wykończenie naturalne drewno w formie forniru na płycie stolarskiej lub innych
materiałach które nie poddają się wyboczeniom. Należy bezwzględnie zachować
naturalny kolor drewna dębowego, w tym celu należy użyć zabezpieczenia IV
klasa. Zabezpieczenie przeciwko owadom, grzybom, wymywaniu i próchnicy.
Impregnacja powinna zapewnić odpowiednia ochotne przed czynnikami
atmosferycznymi oraz zachować naturalny kolor drewna.
31
We wnętrzu należy użyć takiego samego rodzaju drewna. We wnętrzu drewno należy
zabezpieczyć przed zniszczeniem za pomocą DULUX Diamond Satin lub DULUX
PÓLMAT .
Nad głównym wejściem do budynku od elewacji E-04 projektuje się kurtynę
powietrzną taka jak Thermozone AD 300 A/E/W.
W pomieszczeniach socjalnych należy przewidzieć miejsce na odzież w postaci
szafek 40x40 ubraniowych. W pomieszczeniach socjalnych oraz w barku należy
przewidzieć zlewozmywaki wpuszczane w blat roboczy który projektuje się na
wysokości 85cm ponad poziom posadzki wykonany z płyty melaminowanej w kolorze
dębu.
4.0 Ochrona przeciwpożarowa
WARUNKI OCHRONY PRZECIWPOŻAROWEJ
Lokalizacja budynku
Projektowana sala koncertowa usytuowana jest w Żywcu na działce nr 395/18.
Odległość projektowanego budynku do budynków usytuowanych na działkach
sąsiednich lub do granic sąsiednich nie zabudowanych działek wynosi:
•
w
kierunku
północnym, do istniejącego budynku ZL IV -3,66 m;
•
w
kierunku
zachodnim, do istniejącego budynku Szkoły Muzycznej
– 3,1 m;
•
w
kierunku
południowym, do granicy pasa drogowego ulicy
Jagiellońskiej (działka nr 446/1) -10 m
•
w
kierunku
wschodnim do granicy pasa drogowego ulicy
Jagiellońskiej (działka nr 446/1) - 2,9 m
Ponieważ:
•
w
kierunku
północnym ściana sąsiadującego budynku mieszkalnego jest ścianą ślepą o
klasie odporności ogniowej REI 240,
•
w
kierunku
wschodnia ściana istniejącego budynku szkoły muzycznej będzie sciną
pożarową poprzez zastosowanie rolet pożarowych na oknach oznaczonych na
elewacji szkoły Muzycznej.
wymagania w zakresie usytuowania budynku, z uwagi na bezpieczeństwo pożarowe,
są zgodne z postanowieniami § 271 i § 272 rozporządzenia Ministra Infrastruktury z
dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r. poz. 690 z
późniejszymi zmianami).
Powierzchnia, wysokość, liczba kondygnacji
32
Projektowany budynek Sali Koncertowej jest wolnostojącym budynkiem o dwóch
kondygnacjach nadziemnych.
Powierzchnia zabudowy budynku
-1172 m2,
Powierzchnia użytkowa:
•
- 909 m2
Wysokość budynku (liczona od poziomu terenu przy najniżej położonym wejściu do
budynku do górnej płaszczyzny stropu nad najwyższą kondygnacja użytkową)
wynosząca 13,74 m, kwalifikuje budynek do grupy obiektów średniowysokich.
Zagospodarowanie obiektu i klasyfikacja pożarowa
Zagospodarowanie poszczególnych kondygnacji przedstawia się następująco:
•
parter – szatnia,
kawiarnia dla 60 osób, zaplecze socjalno-sanitarne sali
koncertowej – kategoria zagrożenia ludzi ZL I;
•
piętro
–
sala
koncertowa dla 200 osób – kategoria zagrożenia ludzi ZL I;
Uwzględniając funkcje poszczególnych kondygnacji, budynek zalicza się do kategorii
zagrożenia ludzi ZL I.
Podział na strefy pożarowe
Ze względu na konieczność zapewnienia odpowiednich warunków ewakuacji,
budynek podzielono elementami oddzieleń przeciwpożarowych na trzy strefy
pożarowe:
- strefę pożarową pomieszczeń na parterze (kawiarnia, pomieszczenia socjalnosanitarne) oraz sali koncertowej na piętrze,
- strefę pożarową zaplecza sali na piętrze,
- strefę pożarową wydzielonej, ewakuacyjnej klatki schodowej.
Ponieważ dopuszczalna powierzchnia strefy pożarowej w tego typu obiektach wynosi
8000 m², wymagania przepisów w zakresie wielkości strefy pożarowej są spełnione.
Klasa odporności pożarowej budynku
Wymaganą klasą odporności pożarowej dla budynku sali koncertowej jest klasa „C”
(budynek ZL I o dwóch kondygnacjach nadziemnych).
Wymagania dla elementów budowlanych, budynku w klasie „C” odporności
pożarowej
Wymagana Wymagany
Projektowana klasa odporności
Element
klasa
stopień
ogniowej
i
stopień
budowlany
odporności
rozprzestrzeni
rozprzestrzeniania ognia
ogniowej
ania ognia
33
1
2
Główne elementy
konstrukcyjne
(słupy,
ściany R 60
nośne)
Stropy
REI 60
Ściany
zewnętrzne
(w pasie międzyEI 30
kondygnacyjnym i
połączeniu
ze
stropami)
3
NRO
NRO
NRO
Ściany
wewnętrzne
EI 15
NRO
Konstrukcja
dachu
R 15
NRO
Obudowa
poziomych dróg EI 30
ewakuacyjnych
NRO
Obudowa
pionowych dróg REI 60
ewakuacyjnych
NRO
4
Słupy żelbetowe o powierzchni
przekroju 1250 cm2 - klasa R
120/NRO
Ściany nośne z pustaków
POROTHERM grubości 38 cm klasa R 240 / NRO
Strop żelbetowy płytowy grubość
14
cm
na
podciągach
żelbetowych
Klasa - REI 120 /NRO
Ściany
z
pustaków
POROTHERM grubości 38 cm klasa, EI 240 / NRO
Ściany
z
pustaków
POROTHERM grubości 12 ÷19
cm klasa EI 60 ÷ 120 / NRO
Konstrukcja
drewniana
płatwiowo- krokwiowa z podbitką
z płyt G.K.F
R 30
Ściany
z
pustaków
POROTHERM grubości 38 cm klasa, EI 240 / NRO
Ściany
z
pustaków
POROTHERM grubości 38 cm klasa, REI 240 / NRO – klatka
schodowa ewakuacyjna
Ściany z pustaków szklanych klasa
REI 60/NRO – klatka schodowa
wewnątrzstrefowa
Klasa odporności ogniowej elementów oddzieleń pożarowych :
- dla ścian oddzielenia przeciwpożarowego wymagana klasa REI 120 –
zaprojektowano minimalną klasę REI 120,
- dla stropu oddzielenia przeciwpożarowego wymaganą klasą jest klasa REI 60
– zaprojektowano minimalną klasę REI 120,
- dla drzwi w ścianach oddzielenia przeciwpożarowego wymaganą klasą jest
klasa EI 60 – zaprojektowano klasę EI 60,
- dla obudowy klatki schodowej wymagana klasa REI 60 – jest REI 240;
- dla drzwi w obudowie klatki schodowej, na parterze, i piętrze
wymagana klasa EI 30 – zaprojektowano drzwi o klasie odporności
ogniowej EI 30;
34
Uwaga: łączna powierzchnia otworów w ścianie oddzielenia
przeciwpożarowego zamykana drzwiami lub innymi zamknięciami
przeciwpożarowymi nie będzie przekraczać 15 % powierzchni ściany.
(materiałami przepuszczającymi światło nie będzie przekraczać 10 %
powierzchni ściany).
Wystrój wnętrz
Ponieważ, stosowanie do wykańczania wnętrz oraz na drogach komunikacji ogólnej
służących celom ewakuacji materiałów łatwo zapalnych których produkty rozkładu
termicznego są toksyczne lub intensywnie dymiące jest zabronione – na drogach
ewakuacyjnych materiały wykończeniowe będą materiałami niepalnymi.
Stałe elementy wyposażenia oraz wystroju wnętrz zaprojektowane będą
materiałów co najmniej trudnozapalnych.
z
Sufity podwieszone zaprojektowane będą są z materiałów nie zapalnych, nie
kapiących i nie odpadających pod wpływem ognia.
Zgodnie z wymaganiami przepisów, pomieszczenia przeznaczone do jednoczesnego
przebywania ponad 200 osób dorosłych lub 100 dzieci, w których miejsca do
siedzenia są ustawione w rzędach powinny mieć:
1)
siedzenia trudno
zapalne oraz nie wydzielające produktów rozkładu i spalania określanych jako
bardzo toksyczne,
2)
szerokość przejść
pomiędzy rzędami siedzeń nie mniejszą niż 0,45 m, przy czym odległość tę
należy ustalać, biorąc pod uwagę odstęp między stałymi elementami siedzeń,
3)
liczbę siedzeń w
rzędzie nie większą niż 16 pomiędzy przejściami oraz
8 w rzędzie
przyściennym, przy czym dopuszcza się zwiększenie liczby miejsc w rzędach
odpowiednio do 40 i 20 pod warunkiem zwiększenia odstępu między rzędami
siedzeń o 1 cm na każde dodatkowe siedzenie odpowiednio powyżej 16 lub 8,
4)
szerokość przejść
komunikacyjnych nie mniejszą niż 1,2 m przy liczbie osób do 150, a przy
większej ich liczbie szerokość tę należy powiększyć proporcjonalnie o 0,6 m
na 100 osób,
5)
rzędy
siedzeń
trwale umocowanych do podłoża albo siedzenia sztywno łączone ze sobą w
rzędy oraz między rzędami.
Uwzględniając wymagania przepisów, w Sali koncertowej zaprojektowano:
1/. 13 rzędów siedzeń z ilością siedzeń w rzędzie od 8 do 18
2/. minimalny odstęp między rzędami siedzeń 0,45 m (o,46 m w rzędach z
ilością 17 siedzeń w rzędzie i 0,47 m w rzędach z ilością 18 siedzeń w
rzędzie)
3/. szerokość przejść komunikacyjnych:
- dwa przejścia przyścienne po 165 cm szerokości każde,
- przejście pomiędzy siedzeniami i trybuną o szerokości 120 cm.
35
4/. rzędy siedzeń trwale umocowanych do podłoża oraz sztywno łączone ze
sobą w rzędy.
5/. podłogę podniesioną wykonaną z niezapalnych płyt posiadających klasę
odporności ogniowej EI 30, mocowaną do niepalnej konstrukcji nośnej.
6/. obudowa (osłona) przewodów elektrycznych, kabli oraz innych
przewodów instalacyjnych w przestrzeni podpodłogowej oraz w
przestrzeni nad sufitem podwieszonym (przestrzeni wykorzystywanej do
ogrzewania Sali koncertowej) będzie posiadać klasę odporności
ogniowej EI 30.
Warunki ewakuacji
Dla zapewnienia prawidłowych warunków ewakuacji w budynku Sali koncertowej
zaprojektowano:
•
długość przejść w
Sali koncertowej poniżej 50 m, w pozostałych pomieszczeniach poniżej 40 m:
•
ilość
wyjść
ewakuacyjnych
- z Sali koncertowej prowadzą trzy wyjścia ewakuacyjne dla publiczności,
o łącznej szerokości 3,5 m ,
- dwa wyjścia dla muzyków, o łącznej szerokości 3,0 m.
•
długość
dojść
ewakuacyjnych poniżej 40 m.
•
klatkę schodową,
wydzieloną elementami oddzieleń przeciwpożarowych, łączącą salę
koncertową z wyjściem zewnętrznym, posiadającą parametry:
- szerokość biegów klatki schodowej – 1,4 m,
- szerokość spoczników klatki schodowej – 1,5 m,
- klasę odporności ogniowej biegów i spoczników R 60,
Powierzchnia czynna klap dymowych na klatce schodowej wynosi 5 % rzutu
poziomego podłogi tej klatki schodowej. Powierzchnia jednego otworu pod klapę
jest większa od 1,0 m2.
Otwieranie klap od instalacji sygnalizacji pożaru i ręczne
•
obudowaną,
zamykana drzwiami, klatkę schodową łączącą przyziemie budynku z holem
Sali koncertowej, posiadającą parametry:
- szerokość biegów klatki schodowej – 1,8 m,
- szerokość spoczników klatki schodowej – 1,8 m,
- klasę odporności ogniowej biegów i spoczników R 60.
Powierzchnia czynna klap dymowych na klatce schodowej wynosi 5 % rzutu
poziomego podłogi tej klatki schodowej. Powierzchnia jednego otworu pod klapę
jest większa od 1,0 m2.
Otwieranie klap od instalacji sygnalizacji pożaru i ręczne
•
dwie
pary
dwuskrzydłowych, otwieranych na zewnątrz drzwi wyjściowych z budynku, z
nieblokowanymi skrzydłami o szerokości
0,9 m w świetle
Pozostałe parametry projektowanych dróg ewakuacyjnych:
- minimalna szerokość korytarzy – 140 cm,
36
- oświetlenie awaryjne dróg ewakuacyjnych zgodne z wymaganiami norm:
•
PN-EN 1938:2005
Zastosowanie oświetlenia awaryjnego.
•
PN-EN 60598-222-2004 Wymagania dla opraw oświetlenia awaryjnego.
Zabezpieczenie przeciwpożarowe instalacji użytkowych
Instalacja elektryczna
Instalacje elektroenergetyczne zaprojektowane i wykonane będą w układzie
TN-S zgodnie z warunkami normy PN-IEC 60364. Instalacje elektryczne w obiektach
budowlanych w tym:
• PN-IEC 60364-1:2000. Instalacje elektryczne w obiektach budowlanych.
Zakres, przedmiot i wymagania podstawowe.
• PN-IEC 60364-4-482:1999 Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w
zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa.
• PN-IEC 60364-5-56:1999 Instalacje elektryczne w obiektach budowlanych.
Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa.
Obudowa (osłona) przewodów elektrycznych i kabli w przestrzeni podpodłogowej
oraz w przestrzeni nad sufitem podwieszonym (przestrzeni wykorzystywanej do
ogrzewania Sali koncertowej) będzie posiadać klasę odporności ogniowej EI 30.
Budynek wyposażony będzie w przeciwpożarowy wyłącznik prądu,
przy wejściu głównym do budynku.
zabudowany
Instalacja odgromowa
Budynek wyposażony będzie w instalację piorunochronną wykonaną zgodnie z
warunkami technicznymi norm PN-IEC 61024-1 Ochrona odgromowa obiektów
budowlanych. Zasady ogólne, oraz normy PN-86/E- 05003/01÷02. Ochrona
odgromowa obiektów budowlanych
Instalacja grzewcza
Ogrzewanie budynku przewidziane jest ciepłym powietrzem przesyłanym z
wymiennikowni usytuowanej w budynku Szkoły.
Kanał z przewodami grzewczymi w wejściu do budynku Sali koncertowej
przedzielony będzie ścianą oddzielenia przeciwpożarowego o klasie odporności
ogniowej REI 120.
Przewody z czynnikiem grzewczym w miejscu przejścia przez ścianę oddzielenia
przeciwpożarowego wyposażone będą w przeciwpożarowe klapy odcinające o klasie
odporności ogniowej EI 120.
Obudowa przewodów instalacyjnych grzewczych w przestrzeni
nad sufitem podwieszonym (przestrzeni wykorzystywanej do ogrzewania Sali
koncertowej) będzie posiadać klasę odporności ogniowej EI 30.
Instalacja gazowa.
Instalacja gazowa zostanie wykonana zgodnie z wymaganiami rozporządzenia
Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych,
37
jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r. poz.
690 z późniejszymi zmianami).
Główny zawór gazu umieszczony będzie na zewnątrz budynku w wentylowanej
szafce.
Instalacja wentylacyjna
Instalacja wentylacyjna zostanie zaprojektowana zgodnie z wymaganiami
rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z
2002 r. poz. 690 z późniejszymi zmianami).
Przewody wentylacyjne mechanicznej instalacji wentylacyjnej, zostaną wykonane z
materiałów niepalnych.
Przewody wentylacyjne oraz
przy przejściu przez elementy oddzieleń
przeciwpożarowych zostaną wyposażone w przeciwpożarowe klapy odcinające o
klasie odporności ogniowej wymaganej dla tych oddzieleń, lub w strefach których nie
obsługują obudowane elementami o klasie odporności ogniowej wymaganej dla
elementów oddzielenia przeciwpożarowego.
Przepusty instalacyjne
Przepusty instalacyjne w elementach oddzieleń przeciwpożarowych będą mieć klasę
odporności ogniowej wymaganą dla tych elementów lub w strefach których nie
obsługują, będą obudowane elementami o klasie odporności ogniowej wymaganej
dla elementów oddzielenia przeciwpożarowego(dopuszcza się nieinstalowanie
przepustów dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych,
wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych).
Przepusty instalacyjne o średnicy powyżej 4 cm, w ścianach i stropach o wymaganej
klasie odporności ogniowej REI 60 lub EI 60 (nie będących elementami oddzieleń
przeciwpożarowych), będą mieć klasę odporności ogniowej tych elementów lub w
strefach których nie obsługują, będą obudowane elementami o klasie odporności
ogniowej wymaganej dla elementów oddzielenia przeciwpożarowego (dopuszcza się
nieinstalowanie przepustów dla pojedynczych rur instalacji wodnych, kanalizacyjnych
i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higienicznosanitarnych).
Dobór urządzeń przeciwpożarowych w obiekcie
Urządzenia oddymiające
Klatki schodowe (pionowe drogi ewakuacji), wyposażone będą w urządzenie służące
do oddymiania.
Urządzenia to zostaną zaprojektowane zgodnie z wymaganiami norm:
• PN-B-02877-4:2001 Instalacje grawitacyjne do odprowadzania dymu i ciepła;
• PN-B-02877-4;2001/Az 1 Zmiana do Polskiej Normy
Urządzenie oddymiające będzie działać samoczynnie (sterowanie z centrali
sygnalizacji pożarowej) z możliwością sterowania ręcznego z każdej kondygnacji
(przyciski przy drzwiach wejściowych na klatkę schodową).
Instalacja alarmowo-sygnalizacyjna
38
Ponieważ, ilość miejsc dla publiczności w projektowanym budynku nie przekracza
300, budynek zwolniony jest z obowiązku wyposażenia w instalację sygnalizacji
pożarowej.
Hydranty wewnętrzne
Zgodnie z wymaganiami aktualnie obowiązujących przepisów, obiekt zostanie
wyposażony w instalację hydrantów wewnętrznych 25 z wężem półsztywnym.
Hydranty zostaną usytuowane przy drzwiach wyjściowych klatek schodowych.
Wyposażenie w podręczny sprzęt gaśniczy
Zgodnie z postanowieniami rozporządzenia Ministra Spraw Wewnętrznych i
Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej
budynków, innych obiektów budowlanych i terenów (Dz. U. z 2006 r. Nr 80 poz.
563), w strefach pożarowych ZL I i ZL III jedna jednostka masy środka gaśniczego o
wadze 2 kg (lub 3 dm³) zawartego w gaśnicach, przypada na każde 100 m2
powierzchni strefy.
Sprzęt rozmieszcza się kierując się zasadami:
- wymagany dostęp o szerokości co najmniej 1,0 m,
- sprzęt umieszcza się w miejscach nie narażonych na uszkodzenia mechaniczne,
oraz działanie źródeł ciepła.
Ilość, rodzaj i miejsce ustawienia sprzętu określone będą w instrukcji bezpieczeństwa
pożarowego.
Miejsce ustawienia sprzętu zostaną oznakowane zgodnie z PN-92/N-01256/01.
Zaopatrzenie wodne do zewnętrznego gaszenia pożaru
Dla projektowanego budynku wymagana ilość wody do zewnętrznego gaszenia
pożaru wynosi 20 dm³/s z sieci wodociągowej z co najmniej dwóch zewnętrznych
hydrantów nadziemnych o średnicy 80 mm, lub zapas wody w przeciwpożarowym
zbiorniku wodnym w ilości 200 m³.
Odległość najbliższego hydrantu od projektowanego budynku maksimum 75 m,
następnych do 150 m
Drogi pożarowe
Ponieważ w projektowanym budynku znajduje się strefa pożarowa zakwalifikowana
do kategorii zagrożenia ludzi ZL I, przepisy wymagają doprowadzania do niego drogi
posiadającej parametry określone dla dróg pożarowych.
Wymagane parametry drogi to:
- minimalna szerokość jezdni - 4,0 m;
- nośność jezdni – 100 kN;
- minimalny promień łuków zewnętrznych – 11,0 m;
- nachylenie podłużne na całej długości budynku oraz na odcinku 10 m przed i za
budynkiem nie większe niż 5 %
- odległość bliższej krawędzi jezdni od ściany budynku nie większa niż
5 – 15 m.
Długość dojścia od drogi pożarowej do wyjścia ewakuacyjnego z budynku nie więcej
niż 50 m.
39
6.0 Instalacje:
Instalacja elektryczna – opracowanie branżowe
Instalacja wody zimnej – opracowanie branżowe
Kanalizacja – opracowanie branżowe
Ogrzewanie – opracowanie branżowe
Wentylacja – opracowanie branżowe
1.0
Uwagi końcowe:
•
przyjęto, że poziom wód gruntowych znajduje się poniżej poziomu posadowienia
fundamentów;
• wykonanie wszelkiego rodzaju instalacji t.j. instalacji elektrycznej, wodociągowej,
odgromowej należy zlecić wykonawcom posiadającym odpowiednie uprawnienia.
• W pomieszczeniu socjalnym pod umywalka należy przewidzieć złączkę na
wysokości h=40 cm umożliwiającą sprzątaczce wygodne pobieranie wody
• Wszystkie materiały budowlane użyte do realizacji inwestycji powinny posiadać
odpowiednie Aprobaty Techniczne (AT) , atesty i dopuszczenia do stosowania w
budownictwie.
•
Wszystkie prace należy wykonywać zgodnie z zasadami sztuki budowlanej,
obowiązującymi warunkami technicznymi robót, przepisami BHP oraz pod
nadzorem osoby uprawnionej.
• niniejszy opis rozpatrywać łącznie programem prac konserwatorskich
dołączonym do projektu
• przed przystąpieniem do prac wymiary sprawdzić na budowie
• wszystkie prace prowadzić zgodnie ze sztuka budowlana
• podani producenci rozwiązań systemowych są jedynie przykładowymi;
wykonawca może zastosować innych producentów lub zamienne rozwiązania
pod warunkiem zachowania parametrów technicznych i estetycznych
zawartych w projekcie wykonawczym oraz pisemnej akceptacji autora
niniejszej dokumentacji i inspektora nadzoru inwestorskiego.
niniejszy projekt wykonawczy jest podstawa do opracowania przez wykonawcę
własnego projektu warsztatowego poszczególnych elementów budynku będących
przedmiotem projektu. Wykonawca jest zobowiązany do uzgodnienia opracowanego
przez siebie projektu warsztatowego z architektem - autorem niniejszego projektu- w
zakresie formy budynku, doboru materiału, kolorystyki i rozwiązań funkcjonalnych
oraz z konstruktorem - autorem projektu konstrukcji budynku- w zakresie wpływu
konstrukcji będących przedmiotem projektu warsztatowego na statykę budynku.
………………..
MPOIA/041/2007
40
III
B
.
CZĘŚĆ
RYSUNKOWA
ARCHITEKTONICZNO-BUDOWLANEGO
PROJEKTU
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
41
IV. Informacja dotycząca Bezpieczeństwa i Ochrony
Zdrowia
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
42
Roboty ziemne:
roboty fundamentowe,
wykonanie ścian
wykonanie konstrukcji dachu i pokrycia
wykonanie tynków i elewacje
2.Wykaz istniejących obiektów budowlanych
Tereny działek w miejscowości ŻYWIEC są częściowo zabudowane.
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
- dźwig
4.Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych, określające skalę i rodzaj zagrożeń oraz miejsc ich
występowania. Przy określeniu zagrożeń posłużono się 5 - cio stopniową skalą
zagrożeń, gdzie 1 oznacza brak tego zagrożenia a 5 bardzo wysokie
prawdopodobieństwo wystąpienia zagrożenia.
Zagrożenie przy wykonaniu robót ziemnych:
Rodzaj zagrożenia : Istnieje możliwość osunięcia się gruntu podczas prac, w
rezultacie którego może dojść do zasypania robotników, czy też do utraty
stateczności wykonującego wykop.
Skala zagrożenia: 2, według przyjętej skali
Miejsce wystąpienia zagrożenia : Wkopy pod ławy i stopy fundamentowe pod
budynek należy oznakować na planie graficznym.
Zagrożenie przy wykonaniu konstrukcji ścian:
Rodzaj zagrożenia: Jako, że są to prace przeprowadzone na wysokości istnieje
groźba upadku.
Skala zagrożenia: 2, jako przyjętej skali
Miejsce wystąpienia zagrożenia: słup i ściana budynku należy oznakować na planie
graficznym.
Zagrożenie przy wykonaniu konstrukcji drewnianej dachu:
Rodzaj zagrożenia: Jako, że są to prace przeprowadzane na wysokości istnieje
groźba upadku. Również są to roboty przy których duże elementy / elementy płatwie i
krokwi / są transportowane dźwigiem a to stwarza zagrożenie zerwania się któregoś
z nich i przygniecenia pracowników.
Skala zagrożenia: 3 według przyjętej skali
Miejsce wystąpienia zagrożenia: dach budynku należy oznakować na planie
graficznym
Zagrożenie przy wykonaniu tynków i elewacji:
Rodzaj zagrożenia: Jako, że są to prace przeprowadzane na wysokości istnieje
groźba upadku, a także spadnięcia z góry jakiegoś przedmiotu i uderzenia
pracownika
43
Skala zagrożenia: 3 jako przyjętej skali miejsce wystąpienia zagrożenia: ściany, tynki
i elewację budynku należy oznakować na planie graficznym.
Zagrożenie przy wykonaniu prac z udziałem dźwigu:
Rodzaj zagrożenia: istnieje możliwość zerwania się materiału transportowego jak i
utraty stateczności dźwigu.
Skala zagrożenia: 2 według przyjętej skali,
Miejsce wystąpienia zagrożenia: miejsce lokalizacji dźwigu należy oznakować na
planie graficznym.
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem
do realizacji robót szczególnie niebezpiecznych.
Przy wykonywaniu robót ziemnych:
- przed przystąpieniem do robót wszyscy pracownicy zaangażowani w wykonane
roboty, zostają zapoznani z obowiązującymi przepisami BHP zgodnie z
ROZPORZĄDZENIEM INFRASTRUKTURY z dnia 6.02.2003 r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych. ( Dz. U. Nr
47, poz. 401 ) rozdział 10 Roboty ziemne.
- w razie wystąpienia zagrożenia, czyli osunięcia się ziemi i zasypania któregoś z
pracowników, należy w pierwszej kolejności zawiadomić Straż Pożarną i pogotowie
ratunkowe z telefonu. W tym czasie z najbliższego otoczenia zasypania, należy
usunąć sprzęt / koparki itp./ oraz zabezpieczyć miejsce wypadku, natomiast
pozostała grupa pracowników rozpoczyna odkopywani poszkodowanego.
Odkopywanie winno się odbywać w sposób ręczny przy użyciu łopat itp. A w
bezpośrednim otoczeniu poszkodowanego, to grupa pracowników, którzy zostali
odpowiednio przeszkoleni udzielają mu pierwszej pomocy. Po wykonaniu tych
wszystkich czynności, należy czekać na przybycie wyspecjalizowanych służb
ratunkowych.
Przy wykonywaniu ścian:
47, poz. 401 ) rozdział 13 Roboty ciesielskie, rozdział 9 Roboty na wysokości, 11
Roboty impregnacyjne i odgrzybieniowe,
- przy wykonywaniu konstrukcji ścian obowiązują te same zabezpieczenia i te same
zasady działania w razie wystąpienia zagrożenia co w przypadku wykonania stropów,
elewacji i robót z udziałem dźwigu.
Miejsce przechowania pasów i linek należy oznakować na planie graficznym.
- w razie upadku pracowników, należy w pierwszej kolejności zawiadomić pogotowie
ratunkowe z telefonu, którego miejsce należy oznakować na planie graficznym. W
tym samym czasie pracownicy specjalnie w tym celu przeszkoleni udzielają pierwszej
pomocy. Po wykonaniu tych czynności, należy czekać na przybycie
wyspecjalizowanych służb ratunkowych / pogotowie /.
Przy wykonywaniu konstrukcji dachu i pokrycia:
44
47, poz. 401 ) rozdział 9 Roboty na wysokości, rozdział 11 Roboty impregnacyjne i
odgrzybieniowe, rozdział 17 Roboty dekarskie i izolacyjne.
- przy wykonywaniu konstrukcji dachu i montażu obowiązują te same zabezpieczenia
i te same zasady działania w razie wystąpienia zagrożenia co w przypadku
wykonania stropów, elewacji i robót z udziałem dźwigu.
Po wykonaniu elewacji:
ROZPORZĄDZENIEM MINISTRA BUDOWNICTWA I PRZEMYSŁU MATERIAŁÓW
BUDOWLANYCH z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy
przy wykonywaniu robót budowlano – montażowych i rozbiórkowych. Dz.U. nr 13
poz.93 rozdział 4 Rusztowania budowlane, rozdział 6 Roboty murowane i tynkowe,
- rusztowania użyte przy wykonywaniu elewacji to rusztowania „warszawskie”
pracownicy wykonujący rusztowania zostają odpowiednio przeszkoleni co do techniki
ich stawiania
- przy wykonywaniu robót na wysokościach pracownicy zostają zabezpieczeni
pasami ochronnymi z linką umocowaną do stałych elementów konstrukcji budowli lub
wznoszonych rusztowań. Miejsce przechowywania pasów zabezpieczenia i linek
należy oznakować na planie graficznym.
Przy wykonywaniu prac z udziałem dźwigu:
- przed przystąpieniem do robót wszyscy pracownicy zaangażowani w wykonywane
roboty,
zapoznani
z
obowiązującymi
przepisami
BHP
zgodnie
z
ROZPORZĄDZENIEM MINISTRA BUDOWNICTWA I PRZEMYSŁU MATERIAŁÓW
BUDOWLANYCH z dnia 6.02.2003 r. w sprawie bezpieczeństwa i higieny pracy
podczas wykonywania robót budowlanych ( Dz. U. Nr 47, poz. 401 ) rozdział
maszyny i inne urządzenia techniczne. Na dźwigu znajduje się wywieszone instrukcje
bezpieczeństwa obsługi i konserwacji.
- nad stanowiskiem pracy operatora dźwigu zostaje wykonany daszek ochronny
- teren w promieniu 6m. od miejsca usytuowania dźwigu zostaje ogrodzony
poręczami oraz oznakowany tablicami ostrzegawczymi,
- w razie zerwania się materiału transportowanego i uderzenia któregoś z
pracowników, należy w pierwszej kolejności zawiadomić straż pożarną i pogotowie
ratunkowe z telefonu, którego miejsce należy oznakować na planie graficznym. W
tym samym czasie pracownicy specjalnie w tym celu przeszkoleni udzielają pierwszej
pomocy.
6. Wskazania środków technicznych i organizacyjnych, zapobiegawczych
niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, szybką ewakuację na wypadek pożaru ,awarii i
innych zagrożeń należy:
6.1 Na placu budowy zamieścić wykaz zawierający adresy i numery telefonów:
45
- najbliższego punktu lekarskiego
- najbliższej straży pożarnej
- posterunku policji
6.2 Zorganizować punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym
zakresie pracowników jeżeli:
- w razie wypadku publiczne środki transportowe służby zdrowia nie mogą zapewnić
szybkiego przewozu poszkodowanych, na budowie w czasie wykonywania prac
szczególnie niebezpiecznych, miejsce przechowywania pojazdu należy oznakować
na planie graficznym, który za taki środek transportu może posłużyć,
6.3 Umożliwić dostęp do telefonu ora podać miejsce jego przechowywania,
6.4 Zabezpieczyć dostęp do pasów ochronnych i linek przeznaczonych do
zabezpieczania pracowników wykonujących prace na wysokościach.
6.5 Zabezpieczyć dostęp do poręczy i tablic ostrzegawczych służących do
zabezpieczenia i oznakowania miejsc niebezpiecznych a w szczególności :
− Daszki ochronne
6.6 W razie zaistnienia potrzeby ewakuacji pracowników z terenu budowy, należy
ustalić i oznakować drogę, którą ewakuacja powinna się odbywać.
6.7 Wydzielić i oznakować miejsca prowadzenia robót budowlanych w których może
wystąpić zagrożenie bezpieczeństwa a w szczególności:
− Cały teren na którym są przeprowadzane roboty budowlane ogrodzić co
uniemożliwia wstęp osobom postronnym, a to z kolei zdecydowanie
zmniejsza groźbę wypadku.
− Przy wykonywaniu prac z udziałem dźwigu teren w promieniu 6 m od miejsca
usytuowania dźwigu ogrodzić poręczami oraz oznakować tablicami
ostrzegawczymi.
………………..
MPOIA/041/2007
46
V. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU
BUDOWLANEGO
Inwestor :
Adres inwestycji :
Projektant :
dz. nr ew. 395/20
Sprawdzający :
47
CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU BUDOWLANEGO
1126 z późn. zm.).
6. Podkład mapy sytuacyjno-wysokościowej w skali 1: 500.
7. Wypis i wyrys z MPZP
Charakterystykę energetyczną obiektu budowlanego wykonano na podstawie
Rozporządzenia Ministra Infrastruktury z dnia 3 listopada 1998 r. w sprawie
szczegółowego zakresu i formy projektu budowlanego(Dz. U. z dnia 10 lipca 2003 r.)
– na podstawie art. 34 uts.6 pkt 1 ustawy z dnia 7 lipca 1994r. _Prawo budowlane
(Dz.U. z 2000 r. Nr.106, poz. 1126 z pozn zm 2)
Charakterystyka energetyczna obiektu budowlanego.
1. Bilans mocy urządzeń elektrycznych oraz zużywających inne rodzaje energii
stanowiących jego stałe wyposażenie budowlano-instalacyjne, z wydzieleniem
mocy urządzeń służących do celów technologicznych związanych z
przeznaczeniem obiektu.
1,1 Bilans mocy urządzeń elektrycznych
-oświetlenie
-gniazda
-wentylacja
48
2. Bilans urządzeń grzewczych CO.
Projektowe obciążenie cieplne dla obiektu wynosi:
instalacja grzewcza
zasilanie nagrzewnic wentylacyjnych
przygotowanie ciepłej wody użytkowej
Sumaryczne zapotrzebowanie na ciepło
Q C.O. = 135,42 [kW]
Q WENT = 53,32 [kW]
Q CWU = 62,8 [kW]
Q = 351,54 [kW]
Centrala podwieszana nawiewna o wydajności V=1981 [m3/h] z nagrzewnicą
49
wodną o mocy 29,20 kW
Centrala podwieszana nawiewna o wydajności V=1800 [m3/h]z nagrzewnicą
wodną o mocy 24,12 kW
Aparaty grzewczo-wentylacyjne montowane na ścianach z nagrzewnicami
wodnymi - 4 szt.
i grzejniki kanałowe Regulus montowane w korytkach typowych - 14 szt.
W pozostałych pomieszczeniach grzejniki stalowe płytowe CosmoNova.
3. Właściwości cieplne przegród zewnętrznych w tym ścian pełnych oraz
drzwi wrót a także przegród przezroczystych i innych- w stosunku do
budynku wyposażonego w instalacje grzewcze i chłodnicze
Ściany zewnętrzne
Ściany zewnętrzne wykonane jako warstwowe o grubości ok. 36cm
-pustaki –o grubości 36 cm odm 700 na zaprawie cementowo-wapiennej
-Tynk akrylowy cienkowarstwowy
O współczynniku przenikania ciepła Uk-0,28 W/m2k
Dach
Dach o tradycyjnej konstrukcji drewnianej , impregnowanej
-pokrycie blachą dachówkową
-ocieplony wełną mineralna gr 25 cm
-z podbitka z płyt kartonowo gipsowych
O współczynniku przenikania ciepła Uk- 0,25 W/m2K
Podłoga na gruncie
Podłoga na gruncie wykonana z:
-podsypki piaskowej o grubości 10 cm
-betonu grubości 15 cm
-dwóch warstw papy
-styropianu o grubości 6cm
-betonu o grubości 10 cm
-posadzki sportowej na ruszcie lub terakoty
O współczynniku przenikania ciepła Uk-0,43 W/m2K
Stolarka drzwiowa i okienna
Okna i drzwi zewnętrzne drewniane oraz aluminiowe w kolorze brazowym o
współczynniku przenikania ciepła Uk-1,10 W/m2K
50
3.Parametry sprawności energetycznej instalacji grzewczej i innych urządzeń
mających wpływ na gospodarkę cieplną obiektu budowlanego w tym
wentylacyjnych i klimatyzacyjnych.
Sprawność urządzeń i instalacji grzewczej.
-instalacje grzewcze do przesyłania ciepła izolowana cieplnie (parametry pracy
90/70st C)sprawność 80%
Sprawnośc innych urządzeń
-aparaty grzewczo wentylacyjne sprawność 75%
4. dane wskazyjace że przyjęte w projekcie architektoniczno budowlanym
rozwiązania budowlano instalacyjne spełniają wymagania dotyczące
oszczędności energi zawarte w przepisach techniczno – budowlanych.
Porównanie izolacyjności cieplnej przegród budolanych.
- sciany zewnętrzne Uk-0,28W/m2K- wartość wymagana max 0,45 W/m2K
-stropodach Uk-0,25 W/m2K wartośc wymagana max- 0,30 W/m2K
-podłoga na gruncie Uk-0,43 W/m2K wartośc wymagana max – 0,60 W/m2K
-okna Uk-1,10 W/m2K wartośc wymagana max -2,3 W/m2K
-drzwi zewnętrzne wejścioweUk-1,10 W/m2K wartośc wymagana 2,6 W/m2K
………………..
MPOIA/041/2007
51

Budowa sali koncertowej przy Państwowej Szkole

Transkrypt

Podobne dokumenty

Nowe zawody - Gimnazjum nr 22

Bezpłatne porady prawne

02_budynek - bip.lobzenica.

OPIS TECHNICZNY

Cennik domków (kliknij aby otworzyć)
