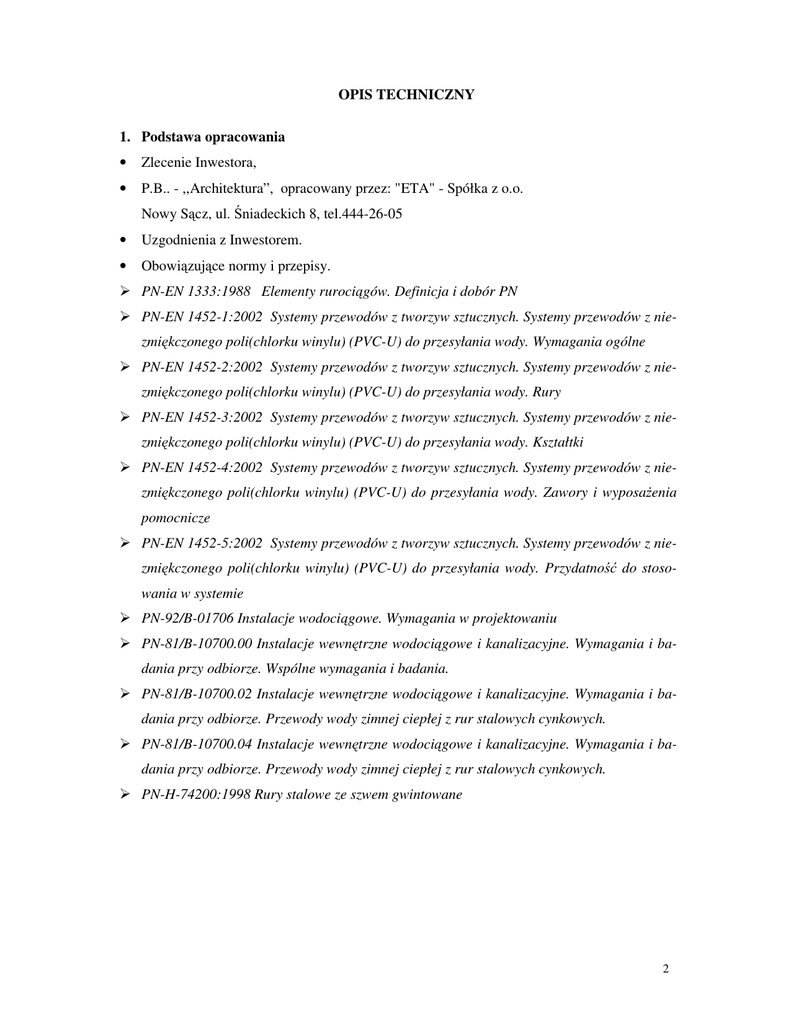

OPIS TECHNICZNY
1. Podstawa opracowania
•
Zlecenie Inwestora,
•
P.B.. - ,,Architektura”, opracowany przez: "ETA" - Spółka z o.o.
Nowy Sącz, ul. Śniadeckich 8, tel.444-26-05
•
Uzgodnienia z Inwestorem.
•
Obowiązujące normy i przepisy.
PN-EN 1333:1988 Elementy rurociągów. Definicja i dobór PN
PN-EN 1452-1:2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Wymagania ogólne
PN-EN 1452-2:2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Rury
PN-EN 1452-3:2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Kształtki
PN-EN 1452-4:2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Zawory i wyposażenia
pomocnicze
PN-EN 1452-5:2002 Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Przydatność do stosowania w systemie
PN-92/B-01706 Instalacje wodociągowe. Wymagania w projektowaniu
PN-81/B-10700.00 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania.
PN-81/B-10700.02 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej ciepłej z rur stalowych cynkowych.
PN-81/B-10700.04 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej ciepłej z rur stalowych cynkowych.
PN-H-74200:1998 Rury stalowe ze szwem gwintowane
2
2. Zakres opracowania
Projekt obejmuje wbudowanie instalacji wod-kan:
•
instalacji wody zimnej,
•
instalacji wody ciepłej i cyrkulacyjnej,
•
wewnętrznej kanalizacji sanitarnej,
w remontowanym budynku przedszkola zlokalizowanym w miejscowości Kąclowa.
3. Źródło zasilania wody zimnej
Źródłem zasilania w wodę dla wewnętrznej instalacji wodociągowej, będzie istniejący przyłącz
wodociągowy. W pomieszczeniu gospodarczym należy zlokalizować zbiornik buforowy o
poj.19l firmy Reflex.
3.1 Materiał i armatura przewodów wody zimnej
Przewody wody zimnej, w omawianym budynku, zaprojektowano z rur polipropylenowych typu PN20, łączonych przez termiczne zgrzewanie polifuzyjne np. Aquatherm ”lub firmy
równoważnej. W remontowanym budynku przedszkola przewody wodociągowe należy prowadzić w podwieszeniu. Jako armaturę odcinającą przyjęto zawory kulowe gwintowane. Przewody
poziome prowadzić ze spadkiem 3 promil w kierunku źródła zasilania oraz mocować podporami
przesuwnymi. Odwodnienie pionów i przewodów rozprowadzających poziomych należy wykonać poprzez zawory odcinające z kurkiem spustowym pod każdym pionem wodociągowym.
3.2 Izolacji cieplna przewodów wody zimnej
Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubościach wg tabeli podanej w pkt.3.2. Piony oraz poziomy prowadzone w
bruździe ściennej należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi,
laminowanej na zewnątrz folią polietylenową – grubości izolacji wg tabeli podanej w pkt.3.2. Z
uwagi na charakter budynku wszystkie rozprowadzenia (za wyjątkiem pomieszczenia kotłowni)
instalacji wodociągowej oraz piony prowadzone nadtynkowo należy obudować płytami GK.
3
Wymagania izolacji cieplnej przewodów
Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach wody zimnej,
ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych) powinna spełniać wymagania minimalne określone w poniższej tabeli:
Minimalna grubość izolacji
Lp.
cieplnej (materiał
Rodzaj przewodu lub komponentu
0,035W/(m*K)1)
1
Średnica wewnętrzna do 22mm
20mm
2
Średnica wewnętrzna od 22mm do 35mm
30mm
3
Średnica wewnętrzna od 35mm do 100mm
4
Średnica wewnętrzna ponad 100mm
5
1)
Przewody i armatura wg poz. 1-4 przechodzące przez
ściany lub stropy, skrzyżowania przewodów
Równa średnicy wewnętrznej
rury
100mm
½ wymagań z poz. 1-4
przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż
podano w tabeli, należy odpowiednio skorygować grubość warstwy izolacyjnej,
2)
3)
izolacja cielna wykonana jako powietrznoszczelna
Rozporządzenie Min. Infrastruktury z dnia 6 listopada
2008r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie
4
3.3 Odległości punktów zawieszenia przewodów polipropylenowych.
Maksymalny odstęp miedzy podporami przewodów PP.
Przewód montowany w instalacji
Materiał
PP
Średnica nominalna rury
Wody ciepłej
Wody zimnej
DN16
pionowo
[m]
0,8
inaczej
[m]
0,6
pionowo
[m]
0,9
inaczej
[m]
0,7
DN20
0,8
0,6
1,0
DN25
0,9
0,7
1,1
0,8
0,8
DN32
1,1
1,3
1,0
DN40
1,2
0,8
0,9
1,4
1,1
1,0
1,3
DN50
1)
Lecz nie mniej niż jedna podpora na każdą kondygnacje
1)
1,6
1,2
3.4 Wymiarowanie przewodów wody zimnej
Wymiarowania przewodu wodociągowego dokonano metodą przepływu obliczeniowego wg
PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ
jednostkowy punktów czerpalnych qn < 0,5 dm3; 0,1 < ∑ qn ≤ 20 dm3, przepływ q określono wg
wzoru: q = 0,682 x (Σ
Σqn)0,45 – 0,14 [l/s]
Normatywny wypływ z punktów czerpalnych:
szt.
qn
∑qn
- umywalka
7
0,07
0,49
- zlewozmywak, zlew
5
0,07
0,35
- miska ustępowa
5
0,13
0,65
- natrysk
1
0,15
0,15
- zmywarka
1
0,15
0,15
∑qn = 1,79
Przepływ obliczeniowy: q = 0,682 x (Σqn)0,45 – 0,14 = 0,682 x 1,790,45 – 0,14 = 0,74[ l/s]
Dobowe zapotrzebowanie wody q=1,0 [m3/d]
3.5 Próba szczelności instalacji wody zimnej
Próbę szczelności należy przeprowadzać zgodnie z wymaganiami zawartymi w warunkach
technicznych wykonania i odbioru instalacji wodociągowych i w warunkach technicznych wyko5
nania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności należy przeprowadzać przed zasłonięciem bruzd lub kanałów w których są prowadzone przewody
badanych instalacji. Wymagane ciśnienie próbne podczas badania szczelności instalacji wynosi:
1,5x najwyższe ciśnienie robocze. Ww. ciśnienie należy dwukrotnie podnosić w okresie 30 minut
do pierwotnej wartości. Po dalszych 30 minutach spadek ciśnienia nie może przekroczyć 0,06
MPa. W czasie następnych 120 min. spadek ciśnienia nie może przekroczyć 0,02MPa.
4. Źródło zasilania wody ciepłej
Źródłem ciepła dla przygotowania c.w.u. będzie projektowany Naścienny kocioł gazowy
typu CITY 1.24/II FF . Kocioł współpracował będzie z podgrzewaczem c.w.u firmy DeDietrich typu SR o mocy 150W.
4.1 Materiał i armatura przewodów wody ciepłej
Przewody wody ciepłej w projektowanym budynku zaprojektowano z rur polipropylenowych firmy Aquatherm ”lub firmy równoważnej z wkładką aluminiową (ciśń. znamionowe PN20), łączonych przez termiczne zgrzewanie polifuzyjne. Prowadzenie przewodów, armatura oraz
ich mocowanie - analogicznie do pkt.3. Odwodnienie pionów i przewodów rozprowadzających
poziomych należy wykonać poprzez zawory odcinające z kurkiem spustowym pod każdym pionem wodociągowym. Na przewodzie cyrkulacyjnym przed każdym przyborem sanitarnym należy
zamontować zawór odcinający ze śrubunkiem.
4.2 Izolacji cieplna przewodów wody ciepłej
Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubościach wg tabeli podanej w pkt.3.2. Piony oraz poziomy prowadzone w bruździe
ściennej należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową – grubości izolacji wg tabeli podanej w pkt.3.2. Z uwagi na
charakter budynku wszystkie rozprowadzenia instalacji wodociągowej oraz piony prowadzone
nadtynkowo należy obudować płytami GK.
•
Odległości punktów zawieszenia przewodów polipropylenowych wykonać wg tabeli
podanej w pkt.3.3.
UWAGA:
Po wykonaniu instalacji według obowiązujących norm należy przeprowadzić próbę ciśnieniową
instalacji (1,0MPa).
6
4.3 Wymiarowanie przewodów wody ciepłej
Wymiarowanie przewodów ciepłej wody oraz przewodów cyrkulacyjnych wyznaczono
dla chwilowych sekundowych natężeń przepływu:
q = 0,682 x (Σ
Σqn)0,45 – 0,14 [l/s]
Normatywny wypływ z punktów czerpalnych:
szt.
qn
∑qn
- umywalka
7
0,07
0,49
- zlewozmywak, zlew
5
0,07
0,35
- natrysk
1
0,15
0,15
∑qn = 0,99
Przepływ obliczeniowy: q = 0,682 x (Σqn)0,45 – 0,14 = 0,682 x 0,990,45 – 0,14 = 0,53[ l/s]
4.4 Próba szczelności instalacji wody ciepłej
Próbę szczelności należy przeprowadzać zgodnie z wymaganiami zawartymi w warunkach
technicznych wykonania i odbioru instalacji wodociągowych i w warunkach technicznych wykonania i odbioru rurociągów z tworzyw sztucznych. Zgodnie z wytycznymi próbę szczelności należy przeprowadzać przed zasłonięciem bruzd lub kanałów w których są prowadzone przewody
badanych instalacji. Wymagane ciśnienie próbne podczas badania szczelności instalacji wynosi:
1,5x najwyższe ciśnienie robocze. Ww. ciśnienie należy dwukrotnie podnosić w okresie 30 minut
do pierwotnej wartości. Po dalszych 30 minutach spadek ciśnienia nie może przekroczyć 0,06
MPa. W czasie następnych 120 min. spadek ciśnienia nie może przekroczyć 0,02MPa. Po zakończonej próbie szczelności przeprowadzonej wodą zimną należy poddać badaniu przy ciśnieniu
roboczym wodą ciepłą o temperaturze 60 °C.
5.Zabezpieczenie p.poż.
Przy przejściu przez strefy pożarowe przewodami c.w.u., wody zimnej, wody hydrantowej i
kanalizacyjnymi o średnicach powyżej Ø40, należy je zabezpieczyć kołnierzem ognioodpornym
np. firmy Rockwool typu FIRELIT UNIFOX lub firmy równoważnej.
7
6. Kanalizacja sanitarna
6.1. Rozwiązania projektowe
Przepływ obliczeniowy kanalizacji sanitarnej obliczono wg PN-92/B01707. Ze względu
na charakter projektowanego budynku przepływ qs określono wg wzoru:
qs = K x (∑
∑AWs)0,5 [dm3/s]
gdzie: K = 0,50 (odpływ charakterystyczny zależny od przeznaczenia budynku)
AWs – równoważnik wypływu, zestawiony poniżej:
Przybory sanitarne
AWs
Średnica podejścia dn Ilość [szt.]
∑AWs
Umywalka
0,5
0,05
7
7,00
Zlew, zlewozmywak
1,0
0,05
5
5,00
Miska ustępowa
2,5
0,10
5
12,5
Natrysk
1,0
0,05
1
1,00
Wpust podłogowy
1,0
0,10
5
5,00
ΣAWs = 31,5 dm3/s
Zatem: qs = 0,5 x (31,5)0,5 = 2,80 dm3/s
Dobowy zrzut ścieków qs = 0,9 m3/d.
Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych na wcisk, uszczelkę gumową wg PN-80/C-89205 i PN-81/C-89200 firmy „WAVIN” lub
firmy równoważnej. Piony kanalizacyjne przed przejściem w poziome przewody odpływowe, w
dolnej części zaopatrzyć w czyszczaki, w górnej zakończyć „wywiewkami” Ø110/160 lub zaworami kanalizacyjnymi napowietrzającymi (Ø50 ÷ 110 ). Przewody poziome odpływowe z części
poziomu parteru prowadzone będą pod posadzkami, włączone do istniejącej instalacji kanalizacji
sanitarnej. Średnice instalacji zostały dobrane wg normy PN-92/B-01707 „Instalacje kanalizacyjne- wymagania projektowe”.
8
7. Uwagi końcowe
•
Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano – montażowych przez uprawnionych instalatorów, pod nadzorem branżowym,
•
W trakcie realizacji robót przestrzegać przepisów bhp i p.poż.,
•
Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania,
•
Całość instalacji wykonać zgodnie z PN-81/B-10700.00-04 , ,,Warunkami Technicznymi
Wykonania i Odbioru Robót Budowlano – Montażowych – Tom II. Instalacje Sanitarne i
Przemysłowe”, przez uprawnionych instalatorów oraz pod nadzorem branżowym.”.
Opracował:
