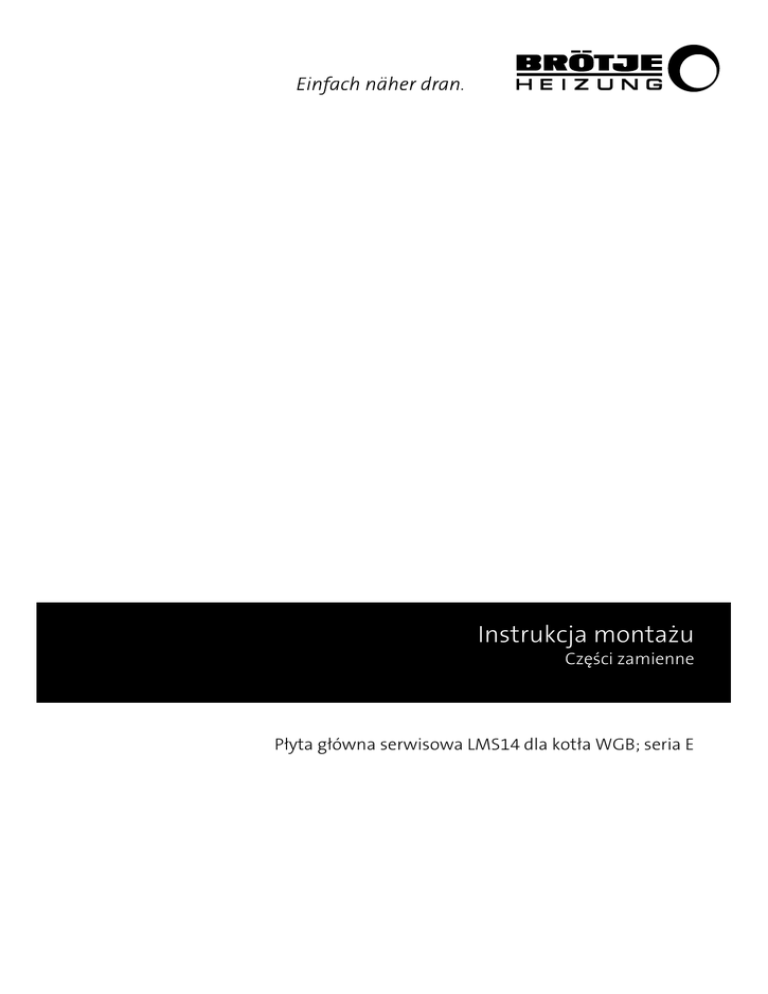

Instrukcja montażu

Instrukcja montażu
Części zamienne
Płyta główna serwisowa LMS14 dla kotła WGB; seria E
Spis treści
2
1.
Uwagi dotyczące niniejszej instrukcji montażu......................................................................................
1.1
Treść niniejszej instrukcji montażu.............................................................................................
1.2
Zastosowane symbole..............................................................................................................
1.3
Dla kogo jest przeznaczona niniejsza instrukcja montażu?...........................................................
1.4
Zakres dostawy........................................................................................................................
3
3
3
3
3
2.
Bezpieczeństwo..................................................................................................................................
2.1
Zastosowanie zgodnie z przeznaczeniem....................................................................................
2.2
Ogólne wskazówki dotyczące bezpieczeństwa............................................................................
4
4
4
3.
Montaż..............................................................................................................................................
3.1
Montaż płyty głównej LMS........................................................................................................
5
5
LMS14 dla kotła WGB; seria E
7310909-01 12.13
Uwagi dotyczące niniejszej instrukcji montażu
1. Uwagi dotyczące niniejszej instrukcji montażu
Przed rozpoczęciem montażu części zamienne proszę starannie przeczytać niniejszą instrukcję!
1.1 Treść niniejszej instrukcji
montażu
Treścią niniejszej instrukcji jest sposób montażu płyty głównej LMS 14 jako elementu serwisowego dla kondensacyjnego kotła gazowego.
Ponadto należy stosować się do zaleceń Instrukcji montażu gazowego kotła kondensacyjnego.
1.2 Zastosowane symbole
Niebezpieczeństwo! W przypadku niezastosowania się do tego ostrzeżenia istnieje
zagrożenie dla zdrowia i życia.
Niebezpieczeństwo porażenia prądem! W przypadku braku zachowania odpowiedniej ostrożności istnieje niebezpieczeństwo uszkodzenia ciała i zagrożenie dla życia!
Uwaga! W przypadku niezastosowania się do tego ostrzeżenia istnieje niebezpieczeństwo dla środowiska i uszkodzenia urządzenia.
Wskazówka: dodatkowe informacje i przydatne wskazówki.
Odesłanie do dodatkowych informacji zawartych w innych dokumentach.
1.3 Dla kogo jest przeznaczona
niniejsza instrukcja
montażu?
Niniejsza instrukcja montażu jest przeznaczona dla wykonawcy instalacji ogrzewania montującego część zamienna.
1.4 Zakres dostawy
- Zespół sterująco-regulacyjny LMS 14
- Pamięć przenośna (nie jest to pamięć USB)
- instrukcja montażu
7310909-01 12.13
LMS14 dla kotła WGB; seria E
3
Bezpieczeństwo
2. Bezpieczeństwo
Niebezpieczeństwo! Należy stosować się do poniższych wskazówek dotyczących
bezpieczeństwa! W przeciwnym razie stwarzają Państwo zagrożenie dla siebie i innych.
2.1 Zastosowanie zgodnie z
przeznaczeniem
Płyta główna serwisowa LMS14 służy do zastąpienia uszkodzonych zespołów sterująco-regulacyjnych kotłów kondensacyjnych serii:
- WGB; seria E
2.2 Ogólne wskazówki
dotyczące bezpieczeństwa
Niebezpieczeństwo porażenia prądem! Wszelkie prace elektryczne związane z instalacją może wykonywać wyłącznie monter instalacji elektrotechnicznych!
Uwaga! Podczas montowania elementów wyposażenia dodatkowego istnieje niebezpieczeństwo spowodowania poważnych uszkodzeń. Z tego względu elementy
wyposażenia dodatkowego powinny być montowane tylko przez specjalistyczne
firmy i uruchamiane przez serwisantów posiadających odpowiednie kwalifikacje!
Zastosowane elementy wyposażenia dodatkowego muszą spełniać wymagania reguł techniki i być dopuszczone przez producenta do stosowania z tymi elementami
wyposażenia dodatkowego.
Stosować wyłącznie oryginalne części.
Wykonywanie we własnym zakresie zmian konstrukcyjnych dotyczących elementów wyposażenia dodatkowego jest niedozwolone, ponieważ może to prowadzić
do zagrożenia dla ludzi i uszkodzenia wyposażenia. W przypadku niezastosowania
się do tego wymogu wygasa zezwolenie na stosowanie elementów wyposażenia
dodatkowego.
4
LMS14 dla kotła WGB; seria E
7310909-01 12.13
Montaż
3. Montaż
Niebezpieczeństwo porażenia prądem! Przed rozpoczęciem prac montażowych i
wymiany płyty głównej od instalacji odłączyć napięcie i zabezpieczyć ją przed ponownym włączeniem!
Niebezpieczeństwo wybuchu! Przed rozpoczęciem prac montażowych i wymiany
płyty głównej zamknąć zawór odcinający dopływ gazu!
3.1 Montaż płyty głównej LMS
1. Zdjąć przednią ściankę obudowy kotła.
2.
WGB:
Wykręcić śruby i panel sterowania pracą kotła wychylić do przodu.
3.
WGB:
Zdjąć osłonę panela sterowania pracą kotła
4. Od płyty głównej LMS odłączyć wszystkie przewody i wtyczki.
Niebezpieczeństwo porażenia prądem! Za pomocą odpowiedniego narzędzia
rozłączyć połączenia wtykowe. Stosować się do schematu połączeń elektrycznych
kotła!
7310909-01 12.13
LMS14 dla kotła WGB; seria E
5
Montaż
5.
WGB:
odkręcić 7 śrub pokrywy i zdjąć pokrywę płyty LMS.
Wskazówka: 5 połączeń zatrzaskowych po lewej i prawej stronie oraz z tyłu
6.
WGB:
Uwaga! Uszkodzenie wskutek naładowania statycznego!
Unikać naładowania statycznego. W tym celu, aby odprowadzić ładunek, chwycić
np. za niepokryty żadną powłoką metalowy element kotła.
Uszkodzoną płytę główną LMS wyjąć chwytając za złącze wtykowe 230 V
7. Zamontować płytę główną serwisową LMS 14.
8. Zamontować pokrywę.
9. Założyć śruby i przykręcić.
10. Proces ponownego zmontowania przebiega w taki sam sposób, lecz w odwrotnej kolejności.
Uwaga! Podłączenie wykonać zgodnie ze schematem elektrycznym!
Połączenia wtykowe zamontować zgodnie ze schematem połączeń elektrycznych
kotła!
Sprawdzić zamocowanie bezpieczników, w razie potrzeby wcisnąć w oprawę!
11.
Pamięć przenośną z oprogramowaniem wetknąć w gniazdo X12 płyty ISR LMS.
6
LMS14 dla kotła WGB; seria E
7310909-01 12.13
Montaż
12. Ponownie włączyć zasilanie elektryczne
13.
Przycisnąć przycisk OK
=> Wyświetlony zostaje komunikat Użytkownik końcowy.
14.
Przycisnąć i przytrzymać przez około 3 s przycisk wyświetlania informacji.
=> Wyświetlone zostają poziomy nastawy
15.
Za pomocą pokrętła wybrać odpowiedni poziom nastawy Serwis
16. Uruchomić polecenie menu Konserwacja/Serwis.
17. Otworzyć parametr Poz. zapisu karty parametr (program 7250) i wybrać zbiór
danych do zaprogramowania (zob. tabela).
Poz.
Wyświetlany ko- dla kondensacyjnego kotła gazowego
munikat
0
492 WGB 15 E
WGB 15 E
1
493 WGB 20 E
WGB 20 E
2
494 WGB 28 E
WGB 28 E
3
495 WGB 38 E
WGB 38 E
4
411 WGB 50 E
WGB 50 E
5
512 WGB 70 E
WGB 70 E
6
513 WGB 90 E
WGB 90 E
7
514 WGB 110 E
WGB 110 E
Wskazówka: jeżeli po wybraniu zbioru danych przed jego nazwą wyświetlane są
znaki XX, to wybrany zbiór danych nie jest właściwy dla tej płyty. Na poziomie obsługi serwisowej "Info OEM2" (program 6231) można sprawdzić, jaki zbiór danych
jest zapisany w LMS. Wyświetlane są pierwsze trzy znaki nazwy zbioru.
Jeżeli płyta główna była już programowana, to ze względów bezpieczeństwa
można do niej ponownie wgrać tylko zbiory danych przeznaczone dla tej samej
grupy kotłów!
18. Otworzyć parametr Polecenie karty parametr program 7252) i wybrać polecenie
Odczyt z karty.
19. Otworzyć parametr Postęp karty parametr. (program 7253) i poczekać aż wyświetlony zostanie komunikat 0 %.
20. Odłączyć zasilanie elektryczne, wyjąć pamięć przenośną, po około 5 s ponownie
włączyć zasilanie elektryczne
7310909-01 12.13
LMS14 dla kotła WGB; seria E
7
Montaż
21. Odczekać aż oprogramowanie zostanie zaktualizowane, a na wyświetlaczu panelu sterującego wyświetlony zostanie ekran podstawowy
22. W panelu obsługi przycisnąć przycisk odblokowujący
Przycisnąć przycisk .
23. Przeprowadzić kontrolę sprawności działania kotła.
Wskazówka: pamięć przenośną proszę odesłać.
Serwis Broetje Poznań; ul. Wichrowa 28; 60-449 Poznań
Ponieważ pamięć przenośna jest pamięcią specjalnego rodzaju (nie jest to pamięć
USB), prosimy o odesłanie jej do nas do ponownego wykorzystania. W ten sposób
pozbywają się Państwo problemu utylizacji odpadów specjalnych i przyczyniają się
do utrzymania ceny tego urządzenia na korzystnym poziomie.
Pamięci przenośnej w żadnym wypadku nie wykorzystywać w innych urządzeniach
niż płyta główna serwisowa LMS! Inne urządzenia mogą ulec uszkodzeniu.
