Armatura próżniowa
DN16KF, DN25KF, DN40KF

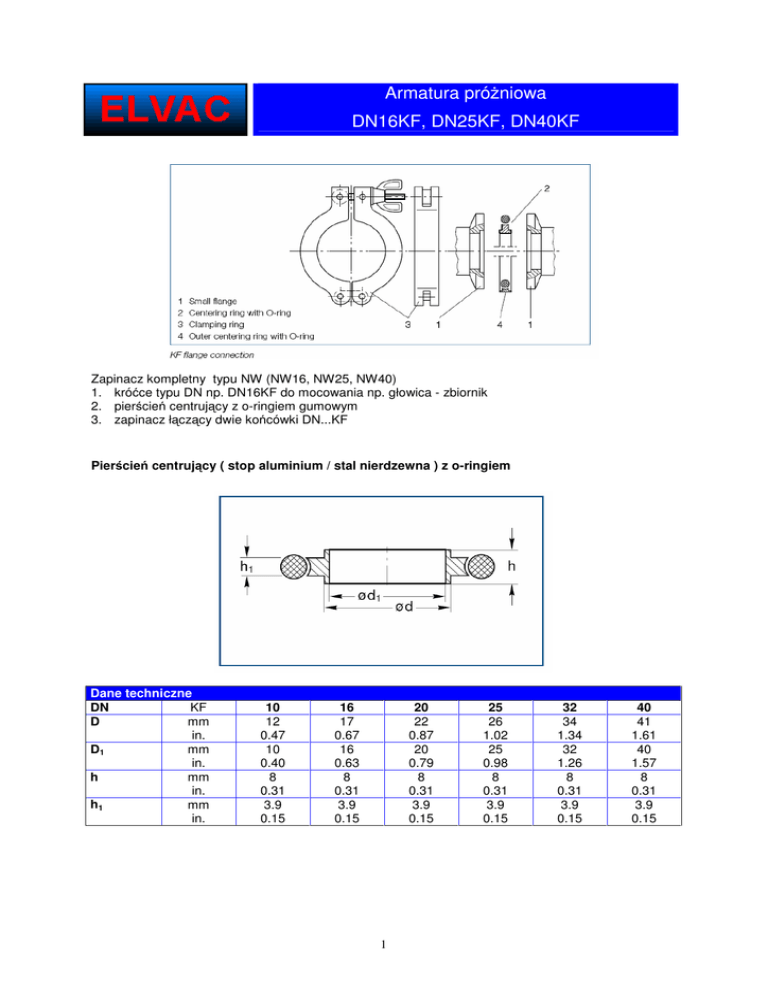

Zapinacz kompletny typu NW (NW16, NW25, NW40)
1. króćce typu DN np. DN16KF do mocowania np. głowica - zbiornik
2. pierścień centrujący z o-ringiem gumowym
3. zapinacz łączący dwie końcówki DN...KF
Pierścień centrujący ( stop aluminium / stal nierdzewna ) z o-ringiem
Dane techniczne
DN
KF
D
mm
in.
D1
mm
in.
h
mm
in.
h1
mm
in.
10
12
0.47
10
0.40
8
0.31
3.9
0.15
16
17
0.67
16
0.63
8
0.31
3.9
0.15
20
22
0.87
20
0.79
8
0.31
3.9
0.15
1
25
26
1.02
25
0.98
8
0.31
3.9
0.15
32
34
1.34
32
1.26
8
0.31
3.9
0.15
40
41
1.61
40
1.57
8
0.31
3.9
0.15
Pierścień centrujący (stal nierdzewna / stop aluminium) z filtrem (fosforo-brąz) i o-ringiem
Dane techniczne
DN
d
d1
H
h1
KF
mm
in.
mm
in.
mm
in.
mm
in.
10
12
0.47
8
0.31
8
0.31
3.9
0.15
16
17
0.67
14
0.55
8
0.31
3.9
0.15
25
26
1.02
23
0.91
8
0.31
3.9
0.15
Zapinacz DN…KF (stop aluminium)
Dane techniczne
DN
A
B
C
KF
mm
in.
mm
in.
mm
in.
10/16
45
1.77
72
2.40
16
0.63
2
20/25
55
2.17
90
2.83
16
0.63
32/40
70
2.76
123
3.54
18
0.71
Króciec DN…KF (stal nierdzewna)
Dane techniczne
DN
d1
d2
L
KF
mm
In.
mm
In.
mm
In.
10
16
0.63
12
0.47
25
0.98
16
20
0.79
16
0.63
25
1.18
25
30
1.18
26
1.02
30
1.18
40
45
1.77
41
1.61
30
1.18
Zaślepka DN…KF ( stop aluminium / stal nierdzewna )
Dane techniczne
DN
d
h
KF
mm
in.
mm
in.
10
30
1.18
5
0.20
16
30
1.18
5
0.20
3
25
40
1.57
5
0.20
40
55
2.17
5
0.20
Kolanko DN..KF (stal nierdzewna / stop aluminium )
Dane techniczne
DN
A
d1
Przewodność
KF
mm
in.
mm
in.
l/s
16
40
1.57
16
0.63
6.5
15
0.59
-
25
50
1.97
25
0.98
18.9
-
40
65
2.56
39
40.5
1.34
1.59
56.5
-
Trójnik DN…KF (stop aluminium / stal nierdzewna)
Dane techniczne
DN
a
b
d1 (stop aluminium)
d1 (stal nierdzewna)
przewodność
KF
mm
in.
mm
in.
mm
in.
mm
in.
l/s
16
40
1.57
80
3.15
16
0.63
16
0.63
6.5
25
50
1.97
100
3.94
25
0.98
25
0.98
-
4
18.9
40
65
2.56
130
5.12
39
1.54
40.5
1.59
-
56.5
-
Czwórnik DN…KF (stop aluminium / stal nierdzewna)
Dane techniczne
DN
a
przewodność
KF
mm
in.
l/s
16
40
1.57
6.5
25
50
1.97
-
18.9
40
65
2.56
-
56.5
Reduktor DN…KF (stop aluminium / stal nierdzewna)
Dane techniczne
DN/DN1
KF
l
mm
in.
25/16
40
1.57
40/16
40
1.57
40/25
40
1.57
