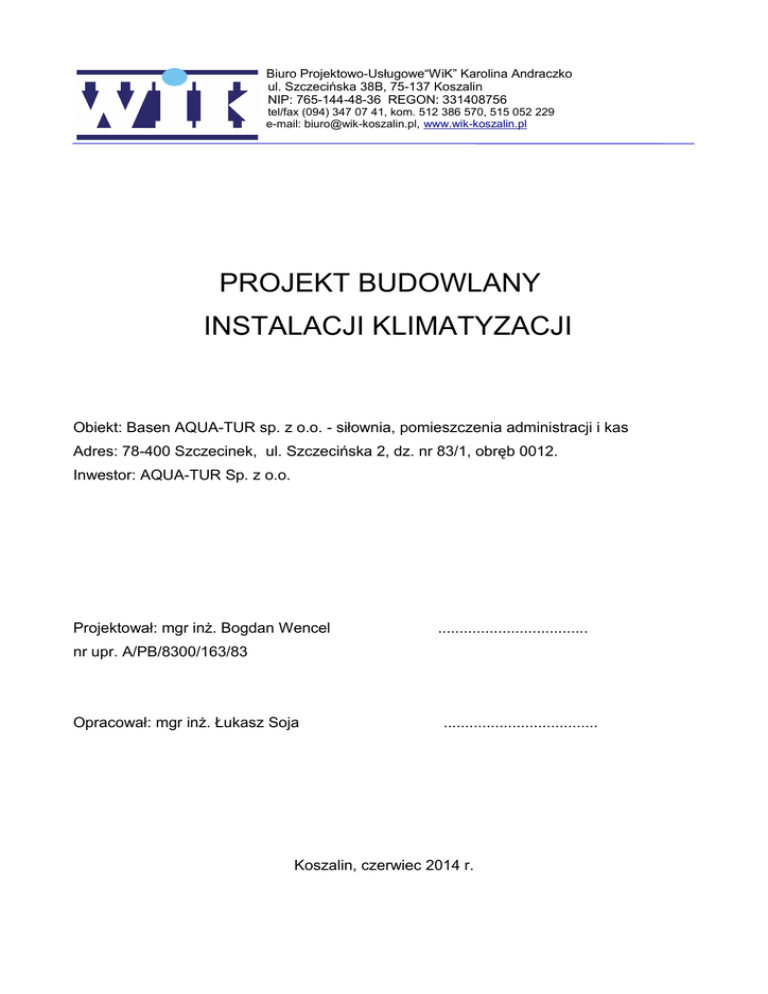

PROJEKT BUDOWLANY INSTALACJI KLIMATYZACJI

PROJEKT BUDOWLANY INSTALACJI KLIMATYZACJI

Biuro Projektowo-Usługowe“WiK” Karolina Andraczko
ul. Szczecińska 38B, 75-137 Koszalin
NIP: 765-144-48-36 REGON: 331408756
tel/fax (094) 347 07 41, kom. 512 386 570, 515 052 229
e-mail: [email protected], www.wik-koszalin.pl
PROJEKT BUDOWLANY
INSTALACJI KLIMATYZACJI
Obiekt: Basen AQUA-TUR sp. z o.o. - siłownia, pomieszczenia administracji i kas
Adres: 78-400 Szczecinek, ul. Szczecińska 2, dz. nr 83/1, obręb 0012.
Inwestor: AQUA-TUR Sp. z o.o.
Projektował: mgr inż. Bogdan Wencel
...................................
nr upr. A/PB/8300/163/83
Opracował: mgr inż. Łukasz Soja
....................................
Koszalin, czerwiec 2014 r.
Koszalin, 02-06-2014 r.
Oświadczam, że projekt instalacji klimatyzacji siłowni, pomieszczeń administracji
i kas na basenie AQUA-TUR w Szczecinku, został wykonany zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej.
Branża sanitarna
Projektant
Imię i nazwisko, nr
uprawnień
mgr inż. Bogdan Wencel
A/PB/8300/163/83
Podpis
ZAWARTOŚĆ OPRACOWANIA:
OPIS TECHNICZNY
1. Przedmiot opracowania.
2. Podstawa opracowania.
3. Założenia ogólne.
4. Instalacja klimatyzacji.
5. Instalacje, montaż przewodów, izolacje.
6. Sterowanie i automatyka.
7. Wytyczne dla branży elektrycznej.
8. Charakterystyka energetyczna budynku
9. Analiza racjonalności wykorzystania alternatywnych źródeł ciepła.
10. Uzgodnienia z rzeczoznawcami.
11. Uwagi końcowe.
RYSUNKI:
rys. 1 –Zagospodarowanie terenu działki nr 83/1
- skala 1:500
rys. 2 - Rzut instalacji klimatyzacji - siłownia, antresola
– skala 1:100
rys. 3 - Rzut instalacji klimatyzacji - pomieszczenie kas, parter
– skala 1:100
rys. 4 - Rzut instalacji klimatyzacji - administracja, parter
– skala 1:100
rys. 5 - Rzut instalacji klimatyzacji - administracja, podbasenie
– skala 1:100
rys. 6 - Schemat podłączenia klimatyzacji do układu pomp ciepła
– skala b/s
OPIS TECHNICZNY
1. PRZEDMIOT OPRACOWANIA.
Przedmiotem opracowania jest projekt budowlany instalacji klimatyzacji dla siłowni,
pomieszczeń administracji i kas w istniejącym budynku basenu AQUA-TUR w Szczecinku.
2. PODSTAWA OPRACOWANIA.
1. Zlecenie i umowa z Inwestorem.
2. Uzgodnienia międzybranżowe.
3. Wizja lokalna.
4. Obowiązujące przepisy oraz normy, normatywy techniczne.
3. ZAŁOŻENIA OGÓLNE.
Istniejący budynek
wybudowano
basenu miejskiego, zlokalizowany przy ul. Szczecińskiej 2,
w roku 2002. Działka nr 83/1 objęta jest Miejscowym
Planem
Zagospodarowania Przestrzennego m. Szczecinek ul. Szczecińska 2US/UT. Planowana
inwestycja nie koliduje z założeniami planu miejscowego.
Powierzchnia siłowni wynosi około 110m², pomieszczeń administracyjnych około 120m²,
kas około 100m².
3.1 Parametry powietrza zewnętrznego
Zima:
Lato:
temperatura powietrza
wilgotność względna
temperatura powietrza
wilgotność względna
-16°C
100 %
28°C
52 %
3.2 Parametry powietrza wewnętrznego
Zima:
Lato:
temperatura powietrza
wilgotność względna
temperatura powietrza
wilgotność względna
min. 16°C
wynikowa
16°C
wynikowa
4. INSTALACJA KLIMATYZACJI.
Zaprojektowano instalację klimatyzacji siłowni, pomieszczeń administracyjnych i kas
w budynku basenu miejskiego AQUQ-TUR. Do zapewnienia i utrzymania odpowiedniego
komfortu w wymienionych pomieszczeniach dobrano klimakonwektory kasetonowe dwururowe. Pomieszczenia posiadają instalację wentylacji mechanicznej, która pozostaje bez
zmian. Pomieszczenie administracyjne (sala narad)
posiada osobną instalację
wyciągową, która podczas pracy klimakonwektorów powinna działać z połową swojej
wydajności.
Układ chłodniczy (klimatyzacyjny) zasilający chłodnicę w klimakonwektorach należy
wpiąć po stronie zasilającej do instalacji dolnego źródła ciepła, które stanowi integralną
część instalacji pomp ciepła obsługujących obiekt. Dolne źródło ciepła stanowią sondy
pionowe zagłębione w ziemi na odpowiednim poziomie. Do układu pomp ciepła należy się
wpiąć za pomocą płytowego wymiennika ciepła. Dobrano wymiennik płytowy lutowany
produkcji Secespol typ FB-014-P10-70-H L=700 AISI 316L 0.4 EPDM HT. Po stronie
klimakonwektorów należy zamontować zbiornik buforowy, który będzie stanowił magazyn
chłodu. Dobrano zbiornik produkcji Euro-term typ ZCW – 1000. Zbiornik powinien być
zabezpieczony wewnątrz farbą antykorozyjną. Instalację chłodniczą należy wyposażyć
również w niezbędną automatykę sterująco-regulacyjną (tj. zawory, pompy obiegowe, filtry
skośne). Jako czynnik chłodniczy po stronie klimakonwektorów należy zastosować glikol
etylenowy o stężeniu 30%.
Zakres podstawowych robót zamierzenia budowlanego:
-wykonanie wewnętrznej instalacji klimatyzacji wybranych pomieszczeń;
-montaż urządzeń klimatyzacyjnych ;
-podłączenie zasilania elektrycznego urządzeń;
-wpięcie chłodzenia do instalacji pomp ciepła;
-rozruch instalacji klimatyzacyjnej i odbiory.
5. INSTALACJE, MONTAŻ PRZEWODÓW, IZOLACJE.
5.1. Stosowane materiały
Zaprojektowano rurociągi chłodnicze wykonane z rur miedzianych lutowanych
na twardo.
5.2. Izolacje termiczne.
Rury chłodnicze należy zaizolować otulinami z syntetycznej pianki kauczukowej np.
K-FLEX ST min. gr. 19mm do średnicy Ø35 powyżej tej średnicy gr. 25mm.
6. STEROWANIE I AUTOMATYKA.
Klimakonwektory powinny posiadać kompletną automatykę zasilająco-sterującą.
Sterowanie urządzeniami odbywać się będzie przy pomocy sterowników ściennych
zamontowanych w pomieszczeniu. Sterownik powinien posiadać wbudowany czujnik
temperatury w pomieszczeniu. Po uruchomieniu klimakonwektorów sterownik powinien
załączyć pompy obiegowe układu klimakonwektorów oraz pompę obiegową w układzie
pompy ciepła. Jednocześnie powinien wyłączać sprężarkę w pompie ciepła – gdy ta nie
pracuje.
7. WYTYCZNE DLA INSTALACJI ELEKTRYCZNEJ.
Należy doprowadzić zasilanie elektryczne do urządzeń.
Dane elektryczne klimakonwektorów:
−
siłownia: klimakonwektor kasetonowy typ CWS 06 -2P (3szt) zasilanie 230V, moc
170W;
−
pomieszczenia administracyjne: klimakonwektor kasetonowy typ CWS 02 -2P
(2 szt.) zasilanie 230V, moc 68W - klimakonwektor kasetonowy typ CWS 05 -2P
(2 szt.) zasilanie 230V, moc 120W;
−
pomieszczenie kas: klimakonwektor kasetonowy typ CWS 06 -2P (1 szt.) zasilanie
230V, moc 170W.
8. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU.
Istniejąca instalacja wentylacji: W budynku zainstalowana jest centrala wentylacyjna
nawiewno-wywiewna z wymiennikiem ciepła, której zadaniem jest wentylacja i osuszanie
krytej hali basenu kąpielowego. W połączeniu z zewnętrzną kanałową nagrzewnicą
wodna dodatkowo realizują funkcję ogrzewania nadmuchowego. Wymiana powietrza w
pomieszczeniach polega na usunięciu części powietrza wilgotnego i dostarczeniu
świeżego
o
odpowiednich
parametrach.
Zużyte
powietrze
systemem
kanałów
transportowane jest do centrali wentylacyjnej. Wentylator wywiewny wyciąga powietrze z
pomieszczenia hali basenowej. Część powietrza poprzez przepustnicę recyrkulacyjną
transportowana jest do komory mieszania, a część pozostała zostaje wyrzucona na
zewnątrz. W pomieszczeniach biurowych, technicznych i magazynowych – wentylacja
grawitacyjna. Ciepło w wymienników w centralach wentylacyjnych wykorzystuje też
pompa ciepła Enviheater EVH B 93330 o mocy 101,3 kW. Pompa ciepła podgrzewa wodę
na potrzeby basenu.
Instalacja ogrzewania: W budynku zastosowano dwa źródła ciepła –2 pompy ciepła
Alpha -Inno tec glikol/woda SPW 850H o mocy 85 kW. Jednocześnie budynek ogrzewany
jest również przy wykorzystaniu ciepła z MEC Szczecinek. Jeśli ilość ciepła wytwarzanego
przez pompy ciepła jest niewystarczająca – niedobór uzupełniany jest ciepło z sieci
cieplnej.
Instalacja
c.o.
z
rur
miedzianych,
grzejniki
płytowe
z
zaworami
termoregulującymi. W pomieszczeniach pływalni ogrzewanie podłogowe.
Instalacja c.w.u. Na potrzeby wody basenowej ciepło dostarczane jest przez pompy ciepła
Alpha-Inno Tec. Zastosowano dwie dwusprężarkowe jednostki glikol/woda o łącznej mocy
170 kW, COP 4,2. Ciepła woda użytkowa rozprowadzana jest przewodami miedzianymi,
izolowanymi pianką poliuretanową gr. 9 mm.
Instalacja
oświetlenia
wbudowanego:
Obwody
oświetlenia
we
wszystkich
pomieszczeniach biurowych wykonano jako oprawy świetlówkowe rastrowe typu 302PPE
na nap. 230V. W pomieszczeniach narażonych na wilgoć oraz w pomieszczeniach
technicznych oprawy szczelne TCW 216 x 36 W. W budynku regulacja ręczna, na
zewnątrz czujniki zmierzchowe.
Obliczeniowe zapotrzebowanie na energię
Roczne jednostkowe zapotrzebowanie na energię końcową [kWh/(m 2 x rok)]
Nośnik energii
Ogrzewanie
Ciepła
woda
Wentylacja
mech. i
nawilżanie
Chłodzenie
Oświetlenie Suma
wbudowane
En. elektryczna – produkcja
mieszana
2,59
49,81
37,3
1,06
36,86
127,57
Ciepło z kogeneracji – węgiel
kamienny
337,36
0,00
0,00
0,00
0,00
337,36
Podział zapotrzebowania energii
Roczne jednostkowe zapotrzebowanie na energię użytkową [kWh/(m 2 x rok)]
Wartość [kWh/(m2 x rok)]
314,31
105,90
37,30
1,06
22,70
481,28
Udział [%]
65,31
22,00
7,75
0,22
4,71
100,00
Roczne jednostkowe zapotrzebowanie na energię końcową [kWh/(m 2 x rok)]
Wartość [kWh/(m2 x rok)]
337,36
46,29
37,3
1,06
30,21
452,23
Udział [%]
74,60
10,23
8,25
0,23
6,68
100,00
Roczne jednostkowe zapotrzebowanie na energię pierwotną [kWh/(m 2 x rok)]
Wartość [kWh/(m2 x rok)]
277,67
149,44
111,9
3,18
110,59
652,78
Udział [%]
42,54
22,89
17,14
0,49
16,94
100,00
Sumaryczne roczne zapotrzebowanie na nieodnawialną energię pierwotną:
652,78 kWh/(m2 x rok)
PRZEGRODY BUDOWLANE:
- ściana zewnętrzna konstrukcyjna U = 0,17 W/m2K
–
podłoga na gruncie U = 0,50 W/m2K,
–
strop nad przejazdem U = 0,25 W/m2K,
–
dach U = 0,15 W/m2K i U = 0,22 W/m2K,
–
stolarka okienna i drzwiowa U = 1,90 W/m2K i U = 1,80 W/m2K.
Zakres planowanych robót wpłynie na charakterystykę energetyczną budynku, powodując
wzrost zapotrzebowania na nieodnawialną energię pierwotną
o 3,18 kWh/(m2 x rok).
9. ANALIZA RACJONALNOŚCI WYKORZYSTANIA ALTERNATYWNYCH ŹRÓDEŁ
CIEPŁA
Nie dotyczy – w budynku istnieje już system ogrzewania oparty na pompach ciepła.
10. UZGODNIENIA RZECZOZNAWCAMI
Zgodnie z rozporządzeniami - projekt nie wymaga uzgodnień z rzeczoznawcami
ds. sanitarno-higienicznych, bhp i p.poż.
11. UWAGI KOŃCOWE.
Przed przystąpieniem do robót należy sprawdzić wymiary na budowie. Opracowanie
nie wymaga załączania rysunku rozwinięcia instalacji klimatyzacji. O wszelkich zmianach
bądź
odstępstwach
od
projektu
należy
zawiadomić
projektanta.
Projekt
został
sporządzony zgodnie z Polskimi Normami oraz ustaleniami i warunkami przedstawionymi
ze strony Inwestora. Kolorystykę kratek należy ustalić z architektem lub Inwestorem.
mgr inż. Bogdan Wencel
