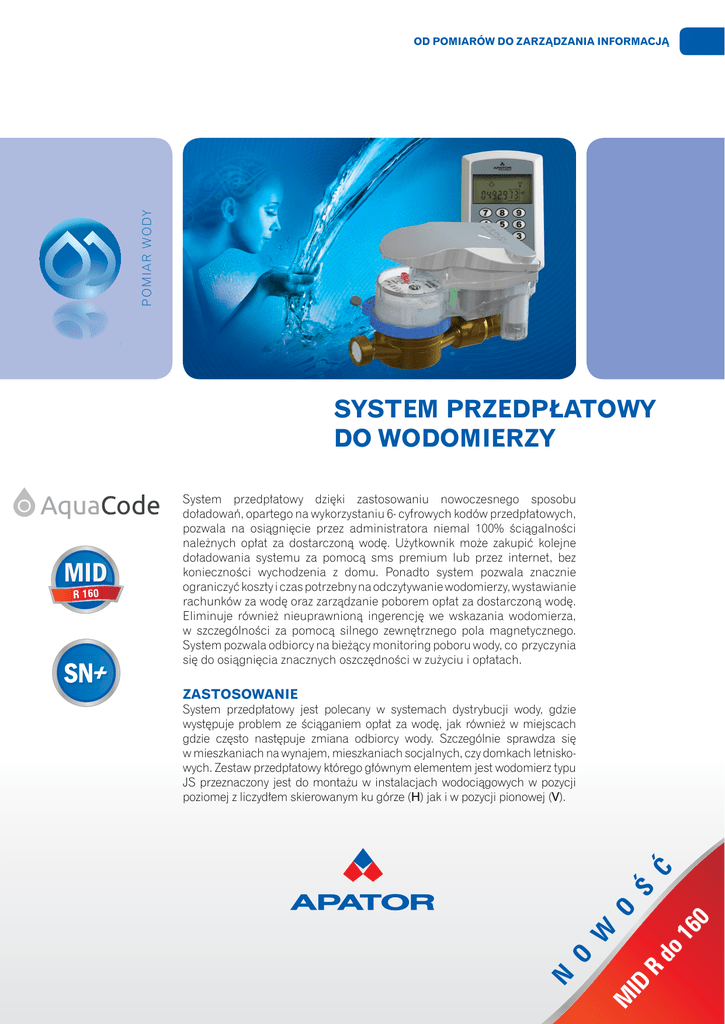

SYSTEM PRZEDPŁATOWY
DO WODOMIERZY
ZASTOSOWANIE
M
ID
R
do
16
0
O
Ś
Ć
System przedpłatowy jest polecany w systemach dystrybucji wody, gdzie
występuje problem ze ściąganiem opłat za wodę, jak również w miejscach
gdzie często następuje zmiana odbiorcy wody. Szczególnie sprawdza się
w mieszkaniach na wynajem, mieszkaniach socjalnych, czy domkach letniskowych. Zestaw przedpłatowy którego głównym elementem jest wodomierz typu
JS przeznaczony jest do montażu w instalacjach wodociągowych w pozycji
poziomej z liczydłem skierowanym ku górze (H) jak i w pozycji pionowej (V).
W
SN+
O
R 160
N
MID
System przedpłatowy dzięki zastosowaniu nowoczesnego sposobu
doładowań, opartego na wykorzystaniu 6- cyfrowych kodów przedpłatowych,
pozwala na osiągnięcie przez administratora niemal 100% ściągalności
należnych opłat za dostarczoną wodę. Użytkownik może zakupić kolejne
doładowania systemu za pomocą sms premium lub przez internet, bez
konieczności wychodzenia z domu. Ponadto system pozwala znacznie
ograniczyć koszty i czas potrzebny na odczytywanie wodomierzy, wystawianie
rachunków za wodę oraz zarządzanie poborem opłat za dostarczoną wodę.
Eliminuje również nieuprawnioną ingerencję we wskazania wodomierza,
w szczególności za pomocą silnego zewnętrznego pola magnetycznego.
System pozwala odbiorcy na bieżący monitoring poboru wody, co przyczynia
się do osiągnięcia znacznych oszczędności w zużyciu i opłatach.
POMIAR
WODY
SYSTEM PRZEDPŁATOWY
SYSTEM PRZEDPŁATOWY
Moduł elektroniczny z odbiornikiem
sygnału otwarcia zaworu z centralki
sterującej oraz z układem zliczania
impulsów z nadajnika wodomierza
wyznaczającym zamknięcie zaworu
po przepłynięciu zakupionej
objętości wody.
Wyświetlcz informacji
dotyczących: stanu zaworu
i baterii, informacji
o błędach i pracy w trybie
debetu, numeru urządzenia
i kodu, a także pozostałej do
wykorzystania ilości wody.
Napęd zaworu
odcinającego
BEZPRZEWODOWA
CENTRALKA STERUJĄCA
Bateria
Wodomierz typu JS
z nadajnikiem impulsów
Zawór odcinający
ZESTAW WODOMIERZA
PRZEDPŁATOWEGO
SOFTWARE
OPIS DZIAŁANIA SYSTEMU
System przedpłatowy do wodomierzy przeznaczony jest do rozliczania zużycia wody na zasadzie płatności
z góry za 6-cyfrowe kody, które pozwalają na zużycie określonej przez administratora objętości wody.
W pamięci centralki sterującej zapisane jest w ściśle określonej kolejności 700 kodów, które
użytkownik kolejno wprowadza za pomocą klawiatury, aby móc wykorzystać określoną objętość wody.
Po prawidłowym wprowadzeniu kodu centralka wysyła bezprzewodowo sygnał otwarcia zaworu do odbiornika
umieszczonego w zestawie wodomierzowym, co powoduje otwarcie przepływu wody. Wartość pojedynczego
kodu jest z góry definiowana przez administratora (może to być dowolna objętość wody w przedziale
od 0,02 do 650 m3). Zużycie wody jest obliczane na podstawie wskazań wodomierza, przekazywanych
za pomocą nadajnika impulsów do modułu elektronicznego. Po wyczerpaniu zakupionego kredytu,
zawór zamyka przepływ wody. System jest uzupełniony o tzw. debet, który umożliwia dalsze korzystanie z
wody w przypadku wyczerpania się podstawowego kredytu przy braku możliwości wykupienia kolejnego
kodu (np. w święta). Wartość debetu jest z góry definiowana przez administratora (może to być dowolna
objętość wody w przedziale od 0,2 do10m3). Aby uruchomić debet, użytkownik musi uruchomić funkcję
debetu na centralce sterującej, co jednocześnie służy jako przypomnienie o wyczerpaniu się kredytu
podstawowego. System jest uzupełniony o bezpłatny program służący do wydawania kodów, który może
być zainstalowany na dowolnym komputerze z systemem Windows XP lub nowszym. Kolejne kody mogą
być wydawane użytkownikom w formie wydruku, przesyłane za pomocą sms premium lub można pobierać
je ze strony internetowej.
ZALETY SYSTEMU
DLA ADMINISTRATORA / DOSTAWCY WODY:
„„ Koniec problemów z niezapłaconymi rachunkami za dostarczoną wodę;
„„ Wyeliminowanie wydatków na obsługę inkasencką, wydruk i wysyłanie rachunków, monitorowanie należności;
„„ Wyeliminowanie zjawiska kradzieży wody przez zakłócanie pracy wodomierza. W przypadku użycia silnego
zewnętrznego pola magnetycznego, próby wyjęcia baterii lub przecięcia wewnętrznych przewodów zasilających,
zawór odcina przepływ wody;
„„ Eliminacja możliwości oszustwa poprzez wpisanie w ściśle określonej kolejności jednego z 700 kodów 6-cyfrowych
zapisanych w pamięci centralki sterującej.
DLA UŻYTKOWNIKA / ODBIORCY WODY:
„„ Pełna kontrola wydatków na wodę oraz wynikająca stąd oszczędność w zużyciu wody;
„„ Prostota obsługi i użytkowania;
„„ Wygoda dzięki możliwości zakupu kodów przez internet lub za pomocą telefonu komórkowego;
„„ Gwarancja niezmienności ceny wody aż do całkowitego wykorzystania wykupionego kredytu;
„„ Możliwość zakupu dowolnej ilości wody, w zależności od indywidualnych potrzeb.
OD POMIARÓW DO ZARZĄDZANIA INFORMACJĄ
CECHY SZCZEGÓLNE
Tabela 1. DANE TECHNICZNE
JS
Parametr
Średnica nominalna
DN
mm
Ciągły strumień objętości
Przeciążeniowy strumień objętości
Pośredni strumień objętości
Minimalny strumień objętości
JS4,0
15
20
Q3
3
m /h
2,5
4
Q4
m3/h
3,125
5
H R160
25
40
V R63
63
102
40
64
V R50
80
128
H R160
16
25
40
63
25
40
H R100
V R63
Q2
dm3/h
Q1
dm3/h
50
80
R160
–
dm3/h
6
12
R100
8
H R100
V R50
Próg rozruchu
JS2,5
–
dm /h
Stosunek Q1/Q2
–
-
1,6
Klasa temperaturowa (nominalna temperatura pracy)
–
–
T30, T50
Klasy odporności na profil przepływu
–
–
U0, D0
Zakres wskazań
–
m3
99 999,999
Dokładność wskazań
–
dm3
0,00005
Ciśnienie maksymalne
Pmax
MPa
1,6
Maksymalna strata ciśnienia
Δp
kPa
63
ε
%
±2
Dopuszczalny błąd graniczny w zakresie: Q1 ≤ Q < Q2
ε
%
±5
Klasa szczelności obudowy
–
-
IP 65 (w opcji IP 68)
Gwint króćca wejścia i wyjścia
G
cal
h
mm
Dopuszczalny błąd graniczny w zakresie: Q2 ≤ Q ≤ Q4
Wysokość
3
15
G¾
G1
17
H
mm
Długość
L
mm
91
Wartość impulsu
–
dm3 / imp.
1
Żywotność baterii
–
–
min. 6 lat
Zakres temperatur otoczenia
–
°C
+5 ... 55
165
190
DANE TECHNICZNE
„„ Kody przedpłatowe są niemożliwe do podrobienia, co daje przewagę nad systemami przedpłatowymi na kartę RFID
lub kartę chipową;
„„ Minimalna żywotność baterii wynosi 6 lat (długość 1 okresu legalizacyjnego + 1 rok), bateria wystarcza na wykonanie
700 operacji otwarcia/zamknięcia zaworu;
„„ W przypadku wyczerpania kredytu przez użytkownika, gdy z różnych względów (np. okres świąteczny) niemożliwe jest
wykupienie kolejnego kodu. System umożliwia wykorzystanie debetu w wysokości określonej przez administratora.
W takim przypadku wartość kolejnego doładowania kredytu jest umniejszona o wykorzystany uprzednio debet;
„„ W sytuacji bliskiego wyczerpania się kredytu lub niskiego stanu baterii, system zawiadamia użytkownika o tym fakcie.
„„ Opcjonalne wyposażenie w zawór zwrotny w króćcu korpusu zaworu odcinającego.
POMIAR
WODY
ZGODNOŚĆ Z NORMAMI
I PRZEPISAMI
ELEMENTY PRZYŁĄCZENIOWE
łącznik
uszczelka
DN
G
g
d
L
15
¾”
½”
17
37,5
20
1”
¾”
23
45,5
nakrętka
ZGODNOŚĆ Z NORMAMI I PRZEPISAMI
„„ Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004 r. w sprawie przyrządów
pomiarowych
„„ PN-EN-14154:2005 - Wodomierze. Część 1 ÷ 3 (klasyfikacja warunków środowiskowych, klimatycznych i
mechanicznych - klasa B).
„„ OIML R49:2004 i 2006 - Wodomierze przeznaczone do pomiaru zimnej wody pitnej i wody ciepłej.
„„ Certyfikat badania typu WE - woda zimna nr SK09-MI001-SMU007 i TCM 142/11 – 4832
„„ Klasyfikacja warunków środowiskowych, klimatycznych i mechanicznych – klasa B wg PN-EN-14154-3:2005:A1.
„„ Klasyfikacja warunków środowiskowych mechanicznych - klasa MI - wg RMG z dnia 18.12.2006 r.
„„ Klasyfikacja warunków środowiskowych elektromagnetycznych - klasa E1 - wg RMG z dnia 18.12.2006 r.
Wszystkie materiały użyte do produkcji systemu przedpłatowego, które mają kontakt z wodą pitną posiadają
stosowne Atesty Higieniczne.
WYKRES STRAT CIŚNIENIA
TYPOWY WYKRES BŁĘDÓW
mbar
kPa
Błąd [%]
1000
100
500
50
5,00
2,00
100
10
50
5
10
1
5
0,5
[m3/h]
0,00
-2,00
-2
-5,00
Q1
Q3 Q4
Q2
Q2=1,6xQ1
1
0,1
Q4=1.25xQ3
R=Q3/Q1
0,1
1
10 m3 /h
PRZYKŁAD ZAMÓWIENIA
Wykonanie standardowe:
„„ Przedpłatowy zestaw wodomierzowy do wody zimnej JS4,0 (DN20, L=190 mm, R100)
Na dodatkowe zamówienie dostarczamy:
„„ Łączniki do wodomierza, bez zaworu zwrotnego,
„„ Łączniki do wodomierza, z zaworem zwrotnym (uniemożliwiającym cofanie wskazań wodomierza poprzez
wymuszony obieg wody w przeciwnym kierunku),
„„ Jednorazowe obejmy z plombami zatrzaskowymi wykonanymi z tworzywa sztucznego, z indywidualną
niepowtarzalną numeracją (zabezpieczające przed mechaniczną manipulacją przy łącznikach wodomierza),
„„ Konsole wodomierzowe.
www.apator.com
PL.00033 | 2015
Apator Powogaz S.A.
ul. Klemensa Janickiego 23/25, 60-542 Poznań
e-mail: [email protected]
sekretariat: tel. +48 61 8418 101, fax +48 61 8470 192
dział handlowy: tel. +48 61 8418 133, 136, 138, 148
dział eksportu: tel. +48 61 8418 139
